Чертеж блока пружинного для опор трубопроводов ТЭС и АЭС

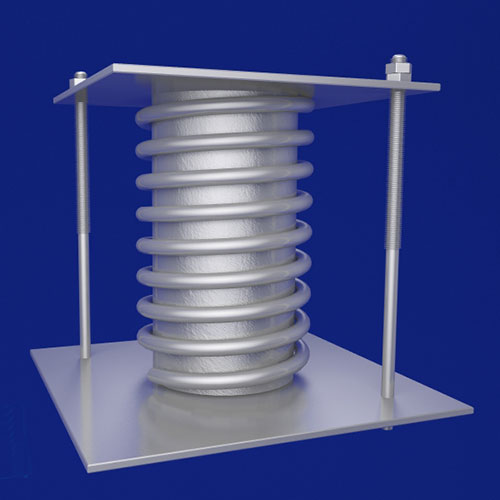

Блоки пружинные предназначены для крепление трубопровода при действующих вертикальных нагрузках в заданном положении при изменении которых пружина, входящая в состав блока, компенсирует перемещения чем предотвращает повреждения трубопровода.
Применяются при прокладке горизонтальных и вертикальных трубопроводов.
Блоки пружинные изготавливаются из марок стали 12Х1МФ; 20; 60С2; 20.
Блоки пружинные изготавливаются в соответствии с чертежами ОСТ 24.125.166-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1 — Пружинные опорные блоки на рабочую деформацию ? =140 мм
| Испол. | Сила пружины при рабочей деформации Р2, кН | Теоретическая масса, кг | Высота блока Н, мм | Высота пружины в свободном состоянии Н0, мм | Диаметр тяг d1, мм | Размер основания В, мм | Диагональ основания L, мм |
| 01 | 11,67 | 25,79 | 386 | 346 | М16 | 170 | 240 |
| 02 | 19,66 | 33,91 | 454 | 414 | М16 | 170 | 240 |
| 03 | 32,60 | 79,21 | 557 | 507 | М24 | 255 | 360 |
| 04 | 40,00 | 85,05 | 578 | 528 | М24 | 255 | 360 |
| 05 | 48,60 | 91,09 | 599 | 549 | М24 | 255 | 360 |
| 06 | 58,45 | 101,82 | 558 | 508 | М24 | 255 | 360 |
Таблица 2 — Пружинные опорные блоки на рабочую деформацию ? = 70 мм
| Испол. | Сила пружины при рабочей деформации Р2, кН | Теоретическая масса, кг | Высота блока Н, мм | Высота пружины в свободном состоянии Н0, мм | Диаметр тяг d1, мм | Размер основания В, мм | Диагональ основания L, мм |
| 07 | 11,67 | 18,90 | 288 | 188 | М16 | 170 | 240 |
| 08 | 19,66 | 23,54 | 266 | 226 | М16 | 170 | 240 |
| 09 | 32,60 | 57,65 | 327 | 277 | М24 | 255 | 360 |
| 10 | 40,00 | 61,05 | 339 | 289 | М24 | 255 | 360 |
| 11 | 48,60 | 64,70 | 354 | 304 | М24 | 255 | 360 |
| 12 | 58,45 | 72,46 | 334 | 284 | М24 | 255 | 360 |
Цены на блок пружинный для опор трубопроводов ТЭС и АЭС ОСТ 24.125.166-01
| № | Наименование |
Сила пружины при рабочей дефор- мации Р2, кН |
Высота пружины в свободном состоянии Но |
Рабочая дефор- мация λ |
A | B | d | d1 | H | L | s | Масса, кг | Стоимость за ед., руб.* |
| 1 | 01 ОСТ 24.125.166-01 | 11,67 | 346 | 140 | 190 | 170 | 18 | M16 | 386 | 240 | 20 | 25,79 | договорная |
| 2 | 02 ОСТ 24.125.166-01 | 19,66 | 414 | 140 | 190 | 170 | 18 | M16 | 454 | 240 | 20 | 33,91 | договорная |
| 3 | 03 ОСТ 24.125.166-01 | 32,6 | 507 | 140 | 294 | 255 | 26 | M24 | 557 | 360 | 25 | 79,21 | договорная |
| 4 | 04 ОСТ 24.125.166-01 | 40 | 528 | 140 | 294 | 255 | 26 | M24 | 578 | 360 | 25 | 85,05 | договорная |
| 5 | 05 ОСТ 24.125.166-01 | 48,6 | 549 | 140 | 294 | 255 | 26 | M24 | 599 | 360 | 25 | 91,09 | договорная |
| 6 | 06 ОСТ 24.125.166-01 | 58,45 | 508 | 140 | 294 | 255 | 26 | M24 | 558 | 360 | 25 | 101,82 | договорная |
| 7 | 07 ОСТ 24.125.166-01 | 11,67 | 188 | 70 | 190 | 170 | 18 | M16 | 228 | 240 | 20 | 18,9 | договорная |
| 8 | 08 ОСТ 24.125.166-01 | 19,66 | 226 | 70 | 190 | 170 | 18 | M16 | 266 | 240 | 20 | 23,54 | договорная |
| 9 | 09 ОСТ 24.125.166-01 | 32,6 | 277 | 70 | 294 | 255 | 26 | M24 | 327 | 360 | 25 | 57,65 | договорная |
| 10 | 10 ОСТ 24.125.166-01 | 40 | 289 | 70 | 294 | 255 | 26 | M24 | 339 | 360 | 25 | 61,05 | договорная |
| 11 | 11 ОСТ 24.125.166-01 | 48,6 | 304 | 70 | 294 | 255 | 26 | M24 | 354 | 360 | 25 | 64,7 | договорная |
| 12 | 12 ОСТ 24.125.166-01 | 58,45 | 284 | 70 | 294 | 255 | 26 | M24 | 334 | 360 | 25 | 72,46 | договорная |
