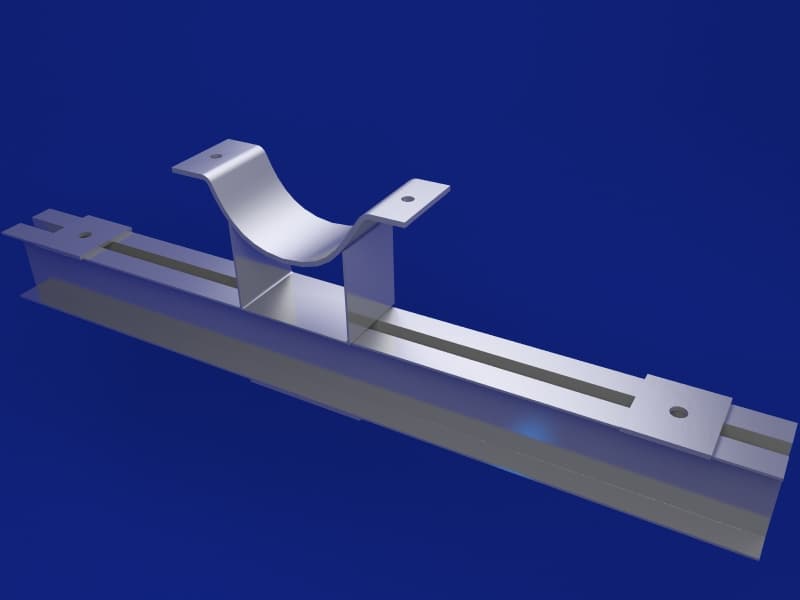

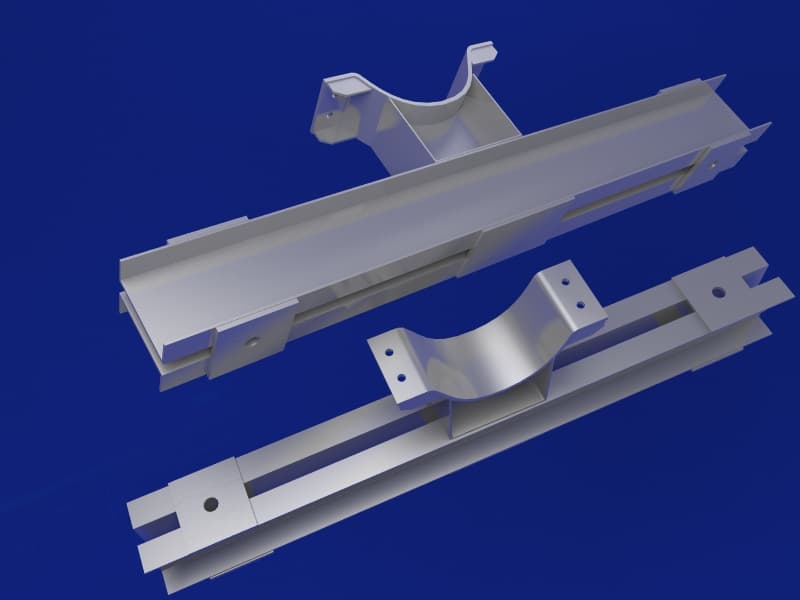

Чертеж корпуса на опорной балке для пружин
Корпуса на опорной балке для пружин предназначены для крепления горизонтальных трубопроводов, в составе подвесок ОСТ 24.125.122-01.
Наружный диаметр прокладываемых трубопроводов 159 – 920мм.
Корпуса на опорной балке для пружин изготавливаются для трубопроводов из хромомолибденованадиевых, углеродистых, кремнемарганцовистых и аустенитных сталей.
Корпуса на опорной балке для пружин изготавливаются в соответствии с чертежами ОСТ 24.125.123-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1 — Размеры корпусов на опорной балке для трубопроводов из хромомолибденованадиевых сталей.
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Ширина корпуса В, мм | Высота опорной балки L1, мм | Высота корпуса на опорной балке Н, мм | Диам. присоединительных отвер. блоков пружинных, мм |
| 01 | 159 | 27,68 | 200 | 870 | 317 | 22 |
| 02 | 194 | 29,76 | 200 | 870 | 362 | 22 |
| 03 | 219 | 29,89 | 200 | 870 | 379 | 22 |
| 04 | 245 | 32,94 | 200 | 870 | 392 | 22 |
| 05 | 273 | 35,03 | 200 | 970 | 410 | 22 |
| 06 | 325 | 38,55 | 200 | 970 | 445 | 22 |
| 07 | 377 | 64,64 | 260 | 1250 | 498 | 26 |
| 08 | 426 | 66,58 | 260 | 1250 | 539 | 26 |
| 09 | 465 | 72,78 | 260 | 1250 | 568 | 26 |
| 10 | 530 | 84,43 | 260 | 1320 | 585 | 33 |
| 11 | 630 | 98,63 | 260 | 1320 | 652 | 33 |
| 12 | 720 | 129,07 | 300 | 1520 | 734 | 39 |
| 13 | 920 | 134,57 | 300 | 1520 | 871 | 39 |
Таблица 2 — Размеры корпусов на опорной балке для трубопроводов из углеродистых, кремнемарганцовистых и аустенитных сталей.
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Ширина корпуса В, мм | Высота опорной балки L1, мм | Высота корпуса на опорной балке Н, мм | Диам. присоединительных отвер. блоков пружинных, мм |
| 14 | 159 | 27,80 | 200 | 870 | 296 | 22 |
| 15 | 194 | 29,32 | 200 | 870 | 343 | 22 |
| 16 | 219 | 29,42 | 200 | 870 | 359 | 22 |
| 17 | 245 | 32,29 | 200 | 870 | 372 | 22 |
| 18 | 273 | 34,36 | 200 | 970 | 390 | 22 |
| 19 | 325 | 37,70 | 200 | 970 | 425 | 22 |
| 20 | 377 | 63,44 | 260 | 1250 | 478 | 26 |
| 21 | 426 | 65,28 | 260 | 1250 | 519 | 26 |
| 22 | 465 | 71,38 | 260 | 1250 | 548 | 26 |
| 23 | 530 | 82,83 | 260 | 1320 | 565 | 33 |
| 24 | 630 | 96,33 | 260 | 1320 | 632 | 33 |
| 25 | 720 | 125,87 | 300 | 1520 | 714 | 39 |
| 26 | 820 | 131,37 | 300 | 1520 | 783 | 39 |
Цены на корпус на опорной балке для пружин ОСТ 24.125.123-01
| № | Наименование | Наружный диаметр | Ширина, мм | Длина, мм | Высота, мм | Масса изделия, кг | Стоимость за ед., руб.* |
| Корпуса на опорной балке для трубопроводов из хромомолибденованадиевых сталей | |||||||
| 1 | 01 ОСТ 24.125.123 | 159 | 200 | 870 | 317 | 27,68 | договорная |
| 2 | 02 ОСТ 24.125.123 | 194 | 200 | 870 | 362 | 29,76 | договорная |
| 3 | 03 ОСТ 24.125.123 | 219 | 200 | 870 | 379 | 29,89 | договорная |
| 4 | 04 ОСТ 24.125.123 | 245 | 200 | 870 | 392 | 32,94 | договорная |
| 5 | 05 ОСТ 24.125.123 | 273 | 200 | 970 | 410 | 35,03 | договорная |
| 6 | 06 ОСТ 24.125.123 | 325 | 200 | 970 | 445 | 38,55 | договорная |
| 7 | 07 ОСТ 24.125.123 | 377 | 260 | 1250 | 498 | 64,64 | договорная |
| 8 | 08 ОСТ 24.125.123 | 426 | 260 | 1250 | 539 | 66,58 | договорная |
| 9 | 09 ОСТ 24.125.123 | 465 | 260 | 1250 | 568 | 72,78 | договорная |
| 10 | 10 ОСТ 24.125.123 | 530 | 260 | 1320 | 585 | 84,43 | договорная |
| 11 | 11 ОСТ 24.125.123 | 630 | 260 | 1320 | 652 | 98,63 | договорная |
| 12 | 12 ОСТ 24.125.123 | 720 | 300 | 1520 | 734 | 129,07 | договорная |
| 13 | 13 ОСТ 24.125.123 | 920 | 300 | 1520 | 871 | 134,57 | договорная |
| Корпуса на опорной балке для трубопроводов из из углеродистых, кремнемарганцовистых и аустенитных сталей | |||||||
| 14 | 14 ОСТ 24.125.123 | 159 | 200 | 870 | 296 | 27,8 | договорная |
| 15 | 15 ОСТ 24.125.123 | 194 | 200 | 870 | 343 | 29,32 | договорная |
| 16 | 16 ОСТ 24.125.123 | 219 | 200 | 870 | 359 | 29,42 | договорная |
| 17 | 17 ОСТ 24.125.123 | 245 | 200 | 870 | 372 | 32,29 | договорная |
| 18 | 18 ОСТ 24.125.123 | 273 | 200 | 970 | 390 | 34,36 | договорная |
| 19 | 19 ОСТ 24.125.123 | 325 | 200 | 970 | 425 | 37,7 | договорная |
| 20 | 20 ОСТ 24.125.123 | 377 | 260 | 1250 | 478 | 63.44 | договорная |
| 21 | 21 ОСТ 24.125.123 | 426 | 260 | 1250 | 519 | 65,28 | договорная |
| 22 | 22 ОСТ 24.125.123 | 465 | 260 | 1250 | 548 | 71,38 | договорная |
| 23 | 23 ОСТ 24.125.123 | 530 | 260 | 1320 | 565 | 82,83 | договорная |
| 24 | 24 ОСТ 24.125.123 | 630 | 260 | 1320 | 632 | 96,33 | договорная |
| 25 | 25 ОСТ 24.125.123 | 720 | 300 | 1520 | 714 | 125,87 | договорная |
| 26 | 26 ОСТ 24.125.123 | 820 | 300 | 1520 | 783 | 131,37 | договорная |
