Чертеж блока хомутового для вертикальных трубопроводов

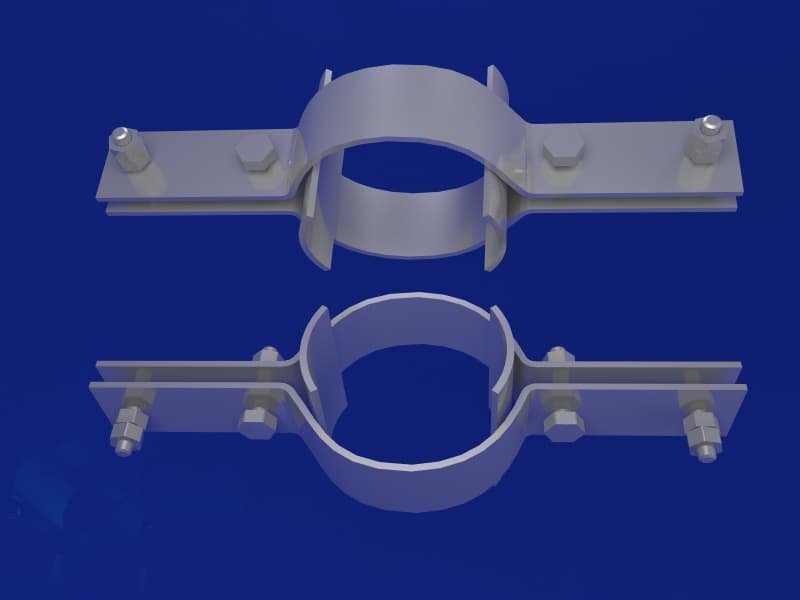

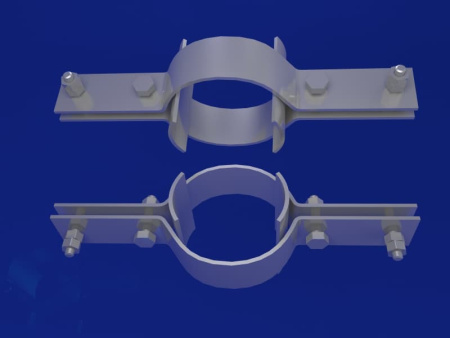

Блок хомутовый деталь, непосредственно соприкасающаяся с трубопроводом. Состоит из двух полухомутов которые обхватывают трубу и соединяются между собой шпильками или болтами. Марка стали блока хомутового зависит от температуры рабочей среды. Применяются в подвесках вертикальных трубопроводов.
Наружный диаметр прокладываемых трубопроводов 57 – 920мм. Блоки хомутовые изготавливаются из марок сталей 20; 12ХМ.
Блоки хомутовые для вертикальных трубопроводов изготавливаются в соответствии с чертежами ОСТ 24.125.127-01 по техническими требованиями ОСТ 24.125.170-01.
Таблица 1 — Размеры хомутовых блоков для вертикальных трубопроводов из хромомолибденованадиевых сталей.
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Доп. нагрузка при тем. среды 515?С, кН | Длина блока хомутового L, мм | Ширина блока хомутового В, мм | Диаметр крепежа d, мм |
| 01 | 57 | 4,00 | 6,90 | 580 | 60 | М12 |
| 02 | 76 | 4,84 | 8,60 | 620 | 70 | М12 |
| 03 | 108 | 10,87 | 15,70 | 730 | 80 | М16 |
| 04 | 133 | 14,90 | 17,70 | 770 | 100 | М16 |
| 05 | 159 | 20,40 | 29,40 | 820 | 110 | М16 |
| 06 | 194 | 29,70 | 29,40 | 870 | 140 | М20 |
| 07 | 219 | 35,50 | 47,10 | 910 | 160 | М20 |
| 08 | 245 | 69,30 | 66,70 | 1000 | 180 | М24 |
| 09 | 273 | 55,20 | 29,40 | 1040 | 140 | М20 |
| 10 | 273 | 83,40 | 107,90 | 1070 | 200 | М30 |
| 11 | 325 | 92,60 | 107,90 | 1140 | 200 | М30 |
| 12 | 377 | 76,30 | 47,10 | 1190 | 160 | М24 |
| 13 | 377 | 119,60 | 156,90 | 1210 | 250 | М30 |
| 14 | 426 | 81,70 | 47,10 | 1240 | 160 | М24 |
| 15 | 426 | 127,00 | 156,90 | 1260 | 250 | М30 |
| 16 | 465 | 86,10 | 47,10 | 1300 | 160 | М24 |
| 17 | 465 | 133,80 | 156,90 | 13200 | 250 | М30 |
| 18 | 530 | 102,10 | 66,70 | 1410 | 160 | М24 |
| 19 | 530 | 160,40 | 156,90 | 1450 | 250 | М36 |
| 20 | 630 | 124,80 | 66,70 | 1570 | 160 | М36 |
| 21 | 630 | 179,50 | 156,90 | 1490 | 250 | М42 |
| 22 | 720 | 366,98 | 294,20 | 1580 | 300 | М42 |
| 23 | 920 | 424,98 | 215,70 | 1780 | 300 | М42 |
Таблица 2 — Размеры хомутовых блоков для вертикальных трубопроводов из углеродистых и кремнемарганцовистых сталей.
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Доп. нагрузка при тем. среды 145 - 250?С, кН | Длина блока хомутового L, мм | Ширина блока хомутового В, мм | Диаметр крепежа d, мм |
| 24 | 57 | 3,0 | 9,80 | 540 | 50 | М12 |
| 25 | 76 | 3,3 | 8,80 | 580 | 50 | М12 |
| 26 | 89 | 4,6 | 13,70 | 650 | 60 | М16 |
| 27 | 108 | 7,8 | 17,70 | 690 | 60 | М16 |
| 28 | 133 | 8,7 | 17,70 | 710 | 60 | М16 |
| 29 | 159 | 14,7 | 47,10 | 760 | 100 | М16 |
| 30 | 194 | 18,5 | 37,20 | 820 | 80 | М20 |
| 31 | 219 | 28,2 | 63,70 | 850 | 130 | М20 |
| 32 | 245 | 30,3 | 57,90 | 870 | 130 | М20 |
| 33 | 273 | 35,5 | 88,20 | 990 | 130 | М24 |
| 34 | 325 | 38,1 | 85,30 | 1060 | 130 | М24 |
| 35 | 377 | 68,2 | 107,90 | 1150 | 140 | М30 |
| 36 | 426 | 72,0 | 153,00 | 1200 | 140 | М30 |
| 37 | 465 | 72,5 | 66,70 | 1240 | 140 | М24 |
| 38 | 465 | 116,3 | 215,70 | 1240 | 200 | М42 |
| 39 | 530 | 88,7 | 66,70 | 1310 | 140 | М24 |
| 40 | 530 | 134,5 | 215,70 | 1310 | 200 | М42 |
| 41 | 630 | 195,2 | 294,20 | 1430 | 200 | М42 |
| 42 | 720 | 212,8 | 294,20 | 1520 | 200 | М42 |
| 43 | 820 | 231,0 | 294,20 | 1620 | 200 | М42 |
Таблица 3 — Размеры хомутовых блоков для вертикальных трубопроводов из аустенитных сталей.
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Доп. нагрузка при тем. среды 145 - 250?С, кН | Длина блока хомутового L, мм | Ширина блока хомутового В, мм | Диаметр крепежа d, мм |
| 44 | 57 | 3,1 | 9,80 | 540 | 50 | М16 |
| 45 | 76 | 3,4 | 8,80 | 580 | 50 | М16 |
| 46 | 89 | 4,8 | 13,70 | 650 | 60 | М16 |
| 47 | 108 | 8,1 | 17,70 | 690 | 60 | М16 |
| 48 | 133 | 8,6 | 17,70 | 710 | 60 | М16 |
| 49 | 159 | 15,2 | 47,10 | 760 | 100 | М16 |
| 50 | 219 | 29,3 | 47,10 | 850 | 130 | М24 |
| 51 | 245 | 31,2 | 57,90 | 870 | 130 | М24 |
| 52 | 273 | 35,4 | 66,70 | 990 | 130 | М24 |
| 53 | 325 | 38,8 | 85,30 | 1060 | 130 | М24 |
Цены на блок хомутовый для вертикальных трубопроводов ОСТ 24.125.127-01
Хомутовые блоки для вертикальных трубопроводов из хромомолибденованадиевых сталей
| № | Наименование |
Наружный диаметр трубо- провода Da |
Рисунок | A | B | L | d | k | Масса, кг | Стоимость за ед., руб.* |
| 1 | 01 ОСТ 24.125.127-01 | 57 | 1 | 530 | 60 | 580 | M12 | 3 | 4 | договорная |
| 2 | 02 ОСТ 24.125.127-01 | 76 | 1 | 570 | 70 | 620 | M12 | 4 | 4,84 | договорная |
| 3 | 03 ОСТ 24.125.127-01 | 108 | 1 | 670 | 80 | 730 | M16 | 4 | 10,87 | договорная |
| 4 | 04 ОСТ 24.125.127-01 | 133 | 1 | 710 | 100 | 770 | M16 | 6 | 14,9 | договорная |
| 5 | 05 ОСТ 24.125.127-01 | 159 | 1 | 760 | 110 | 820 | M16 | 6 | 20,4 | договорная |
| 6 | 06 ОСТ 24.125.127-01 | 194 | 1 | 800 | 140 | 870 | M20 | 6 | 29,7 | договорная |
| 7 | 07 ОСТ 24.125.127-01 | 219 | 1 | 840 | 160 | 910 | M20 | 8 | 35,5 | договорная |
| 8 | 08 ОСТ 24.125.127-01 | 245 | 1 | 920 | 180 | 100 | M24 | 10 | 69,3 | договорная |
| 9 | 09 ОСТ 24.125.127-01 | 273 | 1 | 970 | 140 | 1040 | M20 | 10 | 55,2 | договорная |
| 10 | 10 ОСТ 24.125.127-01 | 273 | 1 | 970 | 200 | 1070 | M30 | 10 | 83,4 | договорная |
| 11 | 11 ОСТ 24.125.127-01 | 325 | 1 | 1040 | 200 | 1140 | M30 | 14 | 92,6 | договорная |
| 12 | 12 ОСТ 24.125.127-01 | 377 | 1 | 1110 | 160 | 1190 | M24 | 14 | 76,3 | договорная |
| 13 | 13 ОСТ 24.125.127-01 | 377 | 1 | 1110 | 250 | 1210 | M30 | 14 | 119,6 | договорная |
| 14 | 14 ОСТ 24.125.127-01 | 426 | 1 | 1160 | 160 | 1240 | M24 | 14 | 81,7 | договорная |
| 15 | 15 ОСТ 24.125.127-01 | 426 | 1 | 1160 | 250 | 1260 | M30 | 14 | 127 | договорная |
| 16 | 16 ОСТ 24.125.127-01 | 465 | 1 | 1220 | 160 | 1300 | M24 | 14 | 86,1 | договорная |
| 17 | 17 ОСТ 24.125.127-01 | 465 | 1 | 1220 | 250 | 1320 | M30 | 14 | 133,8 | договорная |
| 18 | 18 ОСТ 24.125.127-01 | 530 | 1 | 1330 | 160 | 1410 | M24 | 14 | 102,1 | договорная |
| 19 | 19 ОСТ 24.125.127-01 | 530 | 1 | 1330 | 250 | 1450 | M36 | 14 | 160,4 | договорная |
| 20 | 20 ОСТ 24.125.127-01 | 630 | 1 | 1450 | 160 | 1570 | M36 | 14 | 124,8 | договорная |
| 21 | 21 ОСТ 24.125.127-01 | 630 | 1 | 1350 | 250 | 1490 | M42 | 14 | 179,5 | договорная |
| 22 | 22 ОСТ 24.125.127-01 | 720 | 1 | 1440 | 300 | 1580 | M42 | 14 | 366,98 | договорная |
| 23 | 23 ОСТ 24.125.127-01 | 920 | 1 | 1640 | 300 | 1780 | M42 | 14 | 424,98 | договорная |
Хомутовые блоки для вертикальных трубопроводов из углеродистых и кремнемарганцовистых сталей
| № | Наименование |
Наружный диаметр трубо- провода Da |
Рисунок | A | B | L | d | k | Масса, кг | Стоимость за ед., руб.* |
| 24 | 24 ОСТ 24.125.127-01 | 57 | 2 | 490 | 50 | 540 | M12 | 3 | 3,01 | договорная |
| 25 | 25 ОСТ 24.125.127-01 | 76 | 2 | 530 | 50 | 580 | M12 | 4 | 3,3 | договорная |
| 26 | 26 ОСТ 24.125.127-01 | 89 | 2 | 590 | 60 | 650 | M16 | 4 | 4,6 | договорная |
| 27 | 27 ОСТ 24.125.127-01 | 108 | 2 | 630 | 60 | 690 | M16 | 6 | 7,8 | договорная |
| 28 | 28 ОСТ 24.125.127-01 | 133 | 2 | 650 | 60 | 710 | M16 | 6 | 8,7 | договорная |
| 29 | 29 ОСТ 24.125.127-01 | 159 | 1 | 700 | 100 | 760 | M16 | 6 | 14,7 | договорная |
| 30 | 30 ОСТ 24.125.127-01 | 194 | 1 | 750 | 80 | 820 | M20 | 8 | 18,5 | договорная |
| 31 | 31 ОСТ 24.125.127-01 | 219 | 1 | 780 | 130 | 850 | M20 | 10 | 28,2 | договорная |
| 32 | 32 ОСТ 24.125.127-01 | 245 | 1 | 800 | 130 | 870 | M20 | 10 | 30,3 | договорная |
| 33 | 33 ОСТ 24.125.127-01 | 273 | 1 | 910 | 130 | 990 | M24 | 10 | 35,5 | договорная |
| 34 | 34 ОСТ 24.125.127-01 | 325 | 1 | 980 | 130 | 1060 | M24 | 10 | 38,1 | договорная |
| 35 | 35 ОСТ 24.125.127-01 | 377 | 1 | 1050 | 140 | 1150 | M30 | 14 | 68,2 | договорная |
| 36 | 36 ОСТ 24.125.127-01 | 426 | 1 | 1100 | 140 | 1200 | M30 | 14 | 72,03 | договорная |
| 37 | 37 ОСТ 24.125.127-01 | 465 | 1 | 1160 | 140 | 1240 | M24 | 14 | 72,5 | договорная |
| 38 | 38 ОСТ 24.125.127-01 | 465 | 1 | 1100 | 200 | 1240 | M42 | 14 | 116,3 | договорная |
| 39 | 39 ОСТ 24.125.127-01 | 530 | 1 | 1230 | 140 | 1310 | M24 | 14 | 88,7 | договорная |
| 40 | 40 ОСТ 24.125.127-01 | 530 | 1 | 1170 | 200 | 1310 | M42 | 14 | 134,5 | договорная |
| 41 | 41 ОСТ 24.125.127-01 | 630 | 1 | 1290 | 200 | 1430 | M42 | 14 | 195,2 | договорная |
| 42 | 42 ОСТ 24.125.127-01 | 720 | 1 | 1380 | 200 | 1520 | M42 | 14 | 212,8 | договорная |
| 43 | 43 ОСТ 24.125.127-01 | 820 | 1 | 1480 | 200 | 1620 | M42 | 14 | 231 | договорная |
Хомутовые блоки для вертикальных трубопроводов из аустенитных сталей
| № | Наименование |
Наружный диаметр трубо- провода Da |
Рисунок | A | B | L | d | k | Масса, кг | Стоимость за ед., руб.* |
| 44 | 44 ОСТ 24.125.127-01 | 57 | 4 | 490 | 50 | 540 | M12 | 3 | 3,1 | договорная |
| 45 | 45 ОСТ 24.125.127-01 | 76 | 4 | 530 | 50 | 580 | M12 | 4 | 3,4 | договорная |
| 46 | 46 ОСТ 24.125.127-01 | 89 | 4 | 590 | 60 | 650 | M16 | 4 | 4,8 | договорная |
| 47 | 47 ОСТ 24.125.127-01 | 108 | 4 | 630 | 60 | 690 | M16 | 6 | 8,1 | договорная |
| 48 | 48 ОСТ 24.125.127-01 | 133 | 4 | 650 | 60 | 710 | M16 | 6 | 8,6 | договорная |
| 49 | 49 ОСТ 24.125.127-01 | 159 | 3 | 700 | 100 | 760 | M16 | 6 | 15,2 | договорная |
| 50 | 50 ОСТ 24.125.127-01 | 219 | 3 | 780 | 130 | 850 | M20 | 10 | 29,3 | договорная |
| 51 | 51 ОСТ 24.125.127-01 | 245 | 3 | 800 | 130 | 870 | M20 | 10 | 31,2 | договорная |
| 52 | 52 ОСТ 24.125.127-01 | 273 | 3 | 910 | 130 | 990 | M24 | 10 | 35,4 | договорная |
| 53 | 53 ОСТ 24.125.127-01 | 325 | 3 | 980 | 130 | 1060 | M24 | 10 | 38,8 |
договорная-
|
