Опора катковая ОСТ 24.125.159-01

от

4 360 руб./шт

Варианты цен

4 360 руб./шт

Подробности

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

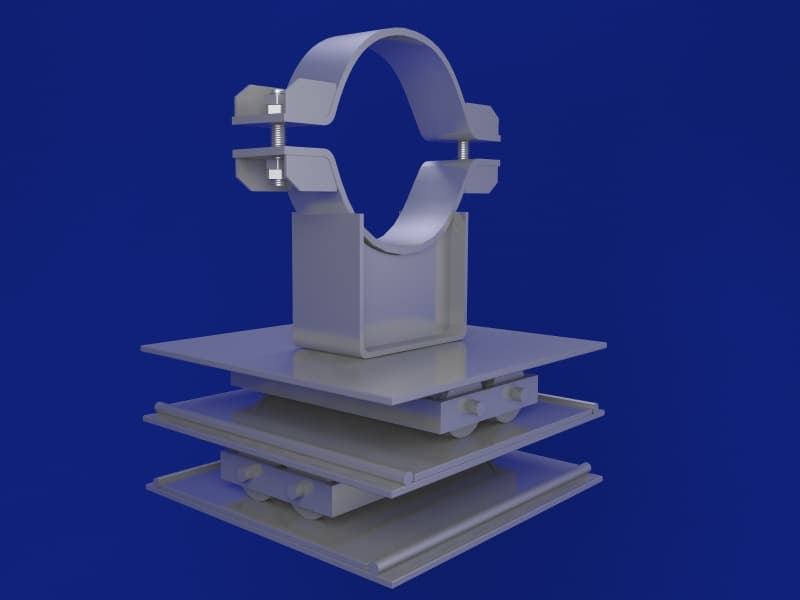

Чертеж опоры катковой трубопроводов ТЭС и АЭС

чертеж 1 опоры катковой чертеж 2 опоры катковой

Опоры катковые предназначены для крепления трубопровода на заданной высоте, позволяющее перемещаться трубопроводу по оси под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. В отличие от скользящих опор производят меньшее трение. В сочетании с однорядными катковыми блоками ограничивают боковые перемещения трубопровода с помощью ограничителей проходящих в канавках катка. При использовании с двухрядными катковыми блоками обеспечивают как осевое перемещение трубопровода, так и боковые перемещения.

Применяются при прокладке трубопроводов наружным диаметром от 194 мм до 630 мм.

Стандартно катковые опоры изготавливаются из марок стали 12ХМ; 20; 45.

Опоры катковые изготавливаются в соответствии с чертежами ОСТ 24.125.159-01 по техническим требованиям ОСТ 24.125.170-01.

Таблица 1 — Катковые опоры трубопроводов из хромомолибденованадиевых сталей.

Испол.	Наруж. диам. трубопров. Дн	Теоретическая масса, кг	Высота опоры до оси трубопровода Н, мм	Ширина блока каткового В1, мм	Длина блока каткового, мм	Ширина хомута В, мм
01	194	33,90	331	320	320	330
02	219	34,18	347	320	320	355
03	245	38,71	360	320	320	390
04	273	39,05	380	320	320	430
05	325	43,50	416	320	320	490
06	377	53,28	430	320	320	560
07	426	70,36	474	470	320	610
08	465	79,36	503	470	320	660
09	530	85,54	500	470	320	740
10	630	108,94	570	470	320	850
11	194	54,96	393	320	320	330
12	219	55,22	409	320	320	355
13	245	59,75	422	320	320	390
14	273	60,09	442	320	320	430
15	325	64,54	478	320	320	490
16	377	74,32	492	320	320	560
17	426	114,50	540	470	320	610
18	465	123,50	569	470	320	660
19	530	129,68	566	470	320	740
20	630	153,08	636	470	320	850

Таблица 2 — Катковые опоры трубопроводов из углеродистой и кремнемарганцовистых сталей.

Испол.	Наруж. диам. трубопров. Дн	Теоретическая масса, кг	Высота опоры до оси трубопровода Н, мм	Ширина блока каткового В1, мм	Длина блока каткового, мм	Ширина хомута В, мм
21	194	33,28	311	320	320	330
22	219	33,48	327	320	320	355
23	245	37,84	340	320	320	390
24	273	38,14	360	320	320	430
25	325	42,33	396	320	320	490
26	377	51,68	410	320	320	560
27	426	68,50	454	470	320	610
28	465	77,54	483	470	320	660
29	530	83,52	480	470	320	740
30	630	105,80	550	470	320	850
31	820	148,53	668	790	320	1110
32	194	54,32	373	320	320	330
33	219	54,52	389	320	320	355
34	245	58,88	402	320	320	390
35	273	59,18	422	320	320	430
36	325	63,37	458	320	320	490
37	377	72,72	472	320	320	560
38	426	112,64	520	470	320	610
39	465	121,68	549	470	320	660
40	530	127,66	546	470	320	740
41	630	149,94	616	470	320	850

Таблица 3 — Катковые опоры трубопроводов из аустенитных сталей.

Испол.	Наруж. диам. трубопров. Дн	Теоретическая масса, кг	Высота опоры до оси трубопровода Н, мм	Ширина блока каткового В1, мм	Длина блока каткового, мм	Ширина хомута В, мм
42	219	34,80	328	320	320	355
43	245	38,30	341	320	320	390
44	273	38,70	361	320	320	430
45	325	43,20	397	320	320	490
46	219	54,86	390	320	320	355
47	245	59,38	403	320	320	390
48	273	59,79	423	320	320	430
49	325	64,24	459	320	320	490

Цены на опора катковая трубопроводов ТЭС и АЭС ОСТ 24.125.159-01

Катковые опоры трубопроводов из хромомолибденованадиевых сталей

№	Наименование	Наружный диаметр трубопровода Da	B	B1	H	i, не менее	Масса, кг	Стоимость за ед., руб.*
1	01 ОСТ 24.125.159-01	194	330	320	331	600	33,9	договорная
2	02 ОСТ 24.125.159-01	219	355	320	347	600	34,18	договорная
3	03 ОСТ 24.125.159-01	245	390	320	360	600	38,71	договорная
4	04 ОСТ 24.125.159-01	273	430	320	380	600	39,05	договорная
5	05 ОСТ 24.125.159-01	325	490	320	416	600	43,5	договорная
6	06 ОСТ 24.125.159-01	377	560	320	430	800	53,28	договорная
7	07 ОСТ 24.125.159-01	426	610	470	474	800	70,36	договорная
8	08 ОСТ 24.125.159-01	465	660	470	503	800	79,36	договорная
9	09 ОСТ 24.125.159-01	530	740	470	500	800	85,54	договорная
10	10 ОСТ 24.125.159-01	630	850	470	570	800	108,94	договорная
11	11 ОСТ 24.125.159-01	194	330	320	393	600	54,96	договорная
12	12 ОСТ 24.125.159-01	219	355	320	409	600	55,22	договорная
13	13 ОСТ 24.125.159-01	245	390	320	422	600	59,75	договорная
14	14 ОСТ 24.125.159-01	273	430	320	442	600	60,09	договорная
15	15 ОСТ 24.125.159-01	325	490	320	478	600	64,54	договорная
16	16 ОСТ 24.125.159-01	377	560	320	492	800	74,32	договорная
17	17 ОСТ 24.125.159-01	426	610	470	540	800	114,5	договорная
18	18 ОСТ 24.125.159-01	465	660	470	569	800	123,5	договорная
19	19 ОСТ 24.125.159-01	530	740	470	566	800	129,68	договорная
20	20 ОСТ 24.125.159-01	630	850	470	636	800	153,08	договорная

Катковые опоры трубопроводов из углеродистых и кремнемарганцовистых сталей

№	Наименование	Наружный диаметр трубопровода Da	B	B1	H	i, не менее	Масса, кг	Стоимость за ед., руб.*
21	21 ОСТ 24.125.159-01	194	330	320	311	600	33,28	договорная
22	22 ОСТ 24.125.159-01	219	355	320	327	600	33,48	договорная
23	23 ОСТ 24.125.159-01	245	390	320	340	600	37,84	договорная
24	24 ОСТ 24.125.159-01	273	430	320	360	600	38,14	договорная
25	25 ОСТ 24.125.159-01	325	490	320	396	600	42,33	договорная
26	26 ОСТ 24.125.159-01	377	560	320	410	800	51,68	договорная
27	27 ОСТ 24.125.159-01	426	610	470	454	800	68,5	договорная
28	28 ОСТ 24.125.159-01	465	660	470	483	800	77,54	договорная
29	29 ОСТ 24.125.159-01	530	740	470	480	800	83,52	договорная
30	30 ОСТ 24.125.159-01	630	850	470	550	800	105,8	договорная
31	31 ОСТ 24.125.159-01	820	1110	790	668	800	148,53	договорная
32	32 ОСТ 24.125.159-01	194	330	320	373	600	54,32	договорная
33	33 ОСТ 24.125.159-01	219	355	320	389	600	54,52	договорная
34	34 ОСТ 24.125.159-01	245	390	320	402	600	58,88	договорная
35	35 ОСТ 24.125.159-01	273	430	320	422	600	59,18	договорная
36	36 ОСТ 24.125.159-01	325	490	320	458	600	63,37	договорная
37	37 ОСТ 24.125.159-01	377	560	470	472	800	72,72	договорная
38	38 ОСТ 24.125.159-01	426	610	470	520	800	112,64	договорная
39	39 ОСТ 24.125.159-01	465	660	470	549	800	121,68	договорная
40	40 ОСТ 24.125.159-01	530	740	470	546	800	127,66	договорная
41	41 ОСТ 24.125.159-01	630	850	470	616	800	149,94	договорная

Катковые опоры трубопроводов из аустенитных сталей

№	Наименование	Наружный диаметр трубопровода Da	B	B1	H	i, не менее	Масса, кг	Стоимость за ед., руб.*
42	42 ОСТ 24.125.159-01	219	355	320	328	600	34,8	договорная
43	43 ОСТ 24.125.159-01	245	390	320	341	600	38,3	договорная
44	44 ОСТ 24.125.159-01	273	430	320	361	600	38,7	договорная
45	45 ОСТ 24.125.159-01	325	490	320	397	600	43,2	договорная
46	46 ОСТ 24.125.159-01	219	355	320	390	600	54,86	договорная
47	47 ОСТ 24.125.159-01	245	390	320	403	600	59,38	договорная
48	48 ОСТ 24.125.159-01	273	430	320	423	600	59,79	договорная
49	49 ОСТ 24.125.159-01	325	490	320	459	600	64,24	договорная
