Чертеж опоры катковой пружинной

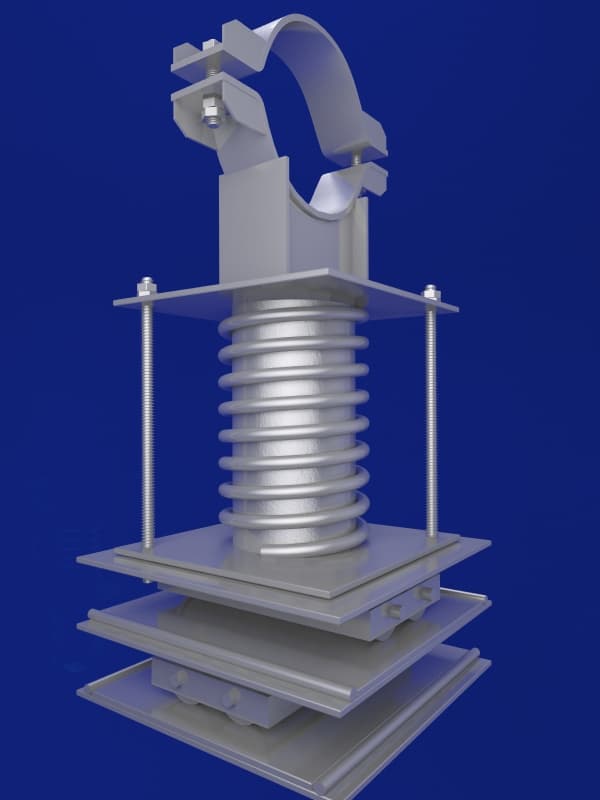

Опоры катковые пружинные предназначены для крепления трубопровода на заданной высоте, позволяющее перемещаться трубопроводу по оси под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. В отличие от скользящих опор производят меньшее трение. В сочетании с однорядными катковыми блоками ограничивают боковые перемещения трубопровода с помощью ограничителей проходящих в канавках катка. При использовании с двухрядными катковыми блоками обеспечивают как осевое перемещение трубопровода, так и боковые перемещения. Опоры катковые пружинные имеют в составе пружинный блок компенсирующий вертикальные нагрузки и предотвращающий повреждения трубопровода.
Применяются при прокладке трубопроводов наружным диаметром от 194 мм до 630 мм. Опоры катковые пружинные изготавливаются в соответствии с чертежами ОСТ 24.125.165-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1 — Катковые пружинные опоры трубопроводов из хромомолибденованадиевых сталей
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Высота опоры катковой до оси трубопровода Н, мм | Ширина блока каткового, мм | Длина блока каткового, мм | Сила пружины при рабочей деформации Р2, кН | Рабочая деформация ?, мм |
| 01 | 194 | 67,83 | 785 | 320 | 320 | 19,66 | 140 |
| 02 | 194 | 57,46 | 597 | 320 | 320 | 19,66 | 70 |
| 03 | 219 | 68,09 | 801 | 320 | 320 | 19,66 | 140 |
| 04 | 219 | 57,72 | 613 | 320 | 320 | 19,66 | 70 |
| 05 | 245 | 117,92 | 917 | 320 | 320 | 32,60 | 140 |
| 06 | 245 | 96,36 | 687 | 320 | 320 | 32,60 | 70 |
| 07 | 273 | 118,26 | 937 | 320 | 320 | 32,60 | 140 |
| 08 | 273 | 96,70 | 707 | 320 | 320 | 32,60 | 70 |
| 09 | 325 | 122,71 | 973 | 320 | 320 | 32,60 | 140 |
| 10 | 325 | 101,15 | 743 | 320 | 320 | 32,60 | 70 |
| 11 | 377 | 133,49 | 987 | 320 | 320 | 32,60 | 140 |
| 12 | 377 | 110,93 | 757 | 320 | 320 | 32,60 | 70 |
| 13 | 426 | 155,41 | 1052 | 320 | 470 | 40,00 | 140 |
| 14 | 426 | 131,41 | 813 | 320 | 470 | 40,00 | 70 |
| 15 | 465 | 164,41 | 1081 | 320 | 470 | 40,00 | 140 |
| 16 | 465 | 140,41 | 842 | 320 | 470 | 40,00 | 70 |
| 17 | 530 | 176,63 | 1099 | 320 | 470 | 48,60 | 140 |
| 18 | 530 | 150,24 | 854 | 320 | 470 | 48,60 | 70 |
| 19 | 630 | 210,76 | 1128 | 320 | 470 | 58,45 | 140 |
| 20 | 630 | 181,40 | 904 | 320 | 470 | 58,45 | 70 |
| 21 | 194 | 88,87 | 847 | 320 | 320 | 19,66 | 140 |
| 22 | 194 | 78,50 | 659 | 320 | 320 | 19,66 | 70 |
| 23 | 219 | 89,13 | 863 | 320 | 320 | 19,66 | 140 |
| 24 | 219 | 78,76 | 675 | 320 | 320 | 19,66 | 70 |
| 25 | 245 | 138,96 | 979 | 320 | 320 | 32,60 | 140 |
| 26 | 245 | 117,40 | 749 | 320 | 320 | 32,60 | 70 |
| 27 | 273 | 139,30 | 999 | 320 | 320 | 32,60 | 140 |
| 28 | 273 | 117,74 | 769 | 320 | 320 | 32,60 | 70 |
| 29 | 325 | 143,75 | 1035 | 320 | 320 | 32,60 | 140 |
| 30 | 325 | 122,19 | 805 | 320 | 320 | 32,60 | 70 |
| 31 | 377 | 153,53 | 1049 | 320 | 320 | 32,60 | 140 |
| 32 | 377 | 131,97 | 819 | 320 | 320 | 32,60 | 70 |
| 33 | 426 | 199,55 | 1118 | 320 | 470 | 40,00 | 140 |
| 34 | 426 | 175,55 | 879 | 320 | 470 | 40,00 | 70 |
| 35 | 465 | 208,55 | 1147 | 320 | 470 | 40,00 | 140 |
| 36 | 465 | 184,55 | 908 | 320 | 470 | 40,00 | 70 |
| 37 | 530 | 220,77 | 1165 | 320 | 470 | 48,60 | 140 |
| 38 | 530 | 194,38 | 920 | 320 | 470 | 48,60 | 70 |
| 39 | 630 | 254,90 | 1194 | 320 | 470 | 58,45 | 140 |
| 40 | 630 | 225,54 | 970 | 320 | 470 | 58,45 | 70 |
Таблица 2 — Катковые пружинные опоры трубопроводов из углеродистых и кремнемарганцовистых сталей
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Высота опоры катковой до оси трубопровода Н, мм | Ширина блока каткового, мм | Длина блока каткового, мм | Сила пружины при рабочей деформации Р2, кН | Рабочая деформация ?, мм |
| 41 | 194 | 67,19 | 765 | 320 | 320 | 19,66 | 140 |
| 42 | 194 | 56,82 | 577 | 320 | 320 | 19,66 | 70 |
| 43 | 219 | 67,39 | 781 | 320 | 320 | 19,66 | 140 |
| 44 | 219 | 57,02 | 593 | 320 | 320 | 19,66 | 70 |
| 45 | 245 | 117,05 | 897 | 320 | 320 | 32,60 | 140 |
| 46 | 245 | 95,49 | 667 | 320 | 320 | 32,60 | 70 |
| 47 | 273 | 117,35 | 917 | 320 | 320 | 32,60 | 140 |
| 48 | 273 | 95,79 | 687 | 320 | 320 | 32,60 | 70 |
| 49 | 325 | 121,54 | 953 | 320 | 320 | 32,60 | 140 |
| 50 | 325 | 99,98 | 723 | 320 | 320 | 32,60 | 70 |
| 51 | 377 | 130,89 | 967 | 320 | 320 | 32,60 | 140 |
| 52 | 377 | 109,33 | 737 | 320 | 320 | 32,60 | 70 |
| 53 | 426 | 153,55 | 1032 | 320 | 470 | 40,00 | 140 |
| 54 | 426 | 129,55 | 793 | 320 | 470 | 40,00 | 70 |
| 55 | 465 | 162,59 | 1061 | 320 | 470 | 40,00 | 140 |
| 56 | 465 | 138,59 | 822 | 320 | 470 | 40,00 | 70 |
| 57 | 530 | 174,59 | 1079 | 320 | 470 | 48,60 | 140 |
| 58 | 530 | 148,20 | 834 | 320 | 470 | 48,60 | 70 |
| 59 | 630 | 207,62 | 1108 | 320 | 470 | 58,45 | 140 |
| 60 | 630 | 178,26 | 884 | 320 | 470 | 58,45 | 70 |
| 61 | 194 | 88,23 | 827 | 320 | 320 | 19,66 | 140 |
| 62 | 194 | 77,86 | 639 | 320 | 320 | 19,66 | 70 |
| 63 | 219 | 88,43 | 843 | 320 | 320 | 19,66 | 140 |
| 64 | 219 | 78,06 | 655 | 320 | 320 | 19,66 | 70 |
| 65 | 245 | 138,09 | 959 | 320 | 320 | 32,60 | 140 |
| 66 | 245 | 116,53 | 729 | 320 | 320 | 32,60 | 70 |
| 67 | 273 | 138,39 | 979 | 320 | 320 | 32,60 | 140 |
| 68 | 273 | 116,83 | 749 | 320 | 320 | 32,60 | 70 |
| 69 | 325 | 142,58 | 1015 | 320 | 320 | 32,60 | 140 |
| 70 | 325 | 121,02 | 785 | 320 | 320 | 32,60 | 70 |
| 71 | 377 | 151,93 | 1029 | 320 | 320 | 32,60 | 140 |
| 72 | 377 | 130,37 | 799 | 320 | 320 | 32,60 | 70 |
| 73 | 426 | 197,69 | 1098 | 320 | 470 | 40,00 | 140 |
| 74 | 426 | 173,69 | 859 | 320 | 470 | 40,00 | 70 |
| 75 | 465 | 206,73 | 1127 | 320 | 470 | 40,00 | 140 |
| 76 | 465 | 182,73 | 888 | 320 | 470 | 40,00 | 70 |
| 77 | 530 | 218,73 | 1145 | 320 | 470 | 48,60 | 140 |
| 78 | 530 | 192,34 | 900 | 320 | 470 | 48,60 | 70 |
| 79 | 630 | 251,76 | 1174 | 320 | 470 | 58,45 | 140 |
| 80 | 630 | 222,40 | 950 | 320 | 470 | 58,45 | 70 |
Таблица 3 — Катковые пружинные опоры трубопроводов из аустенитных сталей
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Высота опоры катковой до оси трубопровода Н, мм | Ширина блока каткового, мм | Длина блока каткового, мм | Сила пружины при рабочей деформации Р2, кН | Рабочая деформация ?, мм |
| 81 | 219 | 67,73 | 782 | 320 | 320 | 19,66 | 140 |
| 82 | 219 | 57,36 | 594 | 320 | 320 | 19,66 | 70 |
| 83 | 245 | 117,55 | 898 | 320 | 320 | 32,60 | 140 |
| 84 | 245 | 95,99 | 668 | 320 | 320 | 32,60 | 70 |
| 85 | 273 | 117,91 | 918 | 320 | 320 | 32,60 | 140 |
| 86 | 273 | 96,35 | 688 | 320 | 320 | 32,60 | 70 |
| 87 | 325 | 122,41 | 954 | 320 | 320 | 32,60 | 140 |
| 88 | 325 | 100,85 | 724 | 320 | 320 | 32,60 | 70 |
| 89 | 219 | 125,47 | 848 | 320 | 320 | 19,66 | 140 |
| 90 | 219 | 115,10 | 60 | 320 | 470 | 19,66 | 70 |
| 91 | 245 | 175,29 | 964 | 320 | 470 | 32,60 | 140 |
| 92 | 245 | 153,73 | 734 | 320 | 470 | 32,60 | 70 |
| 93 | 273 | 175,65 | 984 | 320 | 470 | 32,60 | 140 |
| 94 | 273 | 154,09 | 754 | 320 | 470 | 32,60 | 70 |
| 95 | 325 | 180,15 | 1020 | 320 | 470 | 32,60 | 140 |
| 96 | 325 | 158,59 | 790 | 320 | 470 | 32,60 | 70 |
Цены на опора катковая пружинная трубопроводов ТЭС и АЭС ОСТ 24.125.165-01
Катковые пружинные опоры трубопроводов из хромомолибденованадиевых сталей
| № | Наименование | Наружный диаметр трубопровода Da | Опора скользящая хомутовая, поз.1, 1шт. по ОСТ 24.125.154 | Блок пружинный, поз.2, 1шт. по ОСТ 24.125.166 | Блок катковый направляющий поз.3, 1шт. | Блок катковый двухрядный поз.4, 1шт. | Стоимость за ед., руб.* |
| 1 | 01 ОСТ 24.125.165-01 | 194 | 6 | 2 | 01 ОСТ 24.125.160 | - | договорная |
| 2 | 2 ОСТ 24.125.165-01 | 194 | 6 | 8 | 01 ОСТ 24.125.160 | - | договорная |
| 3 | 3 ОСТ 24.125.165-01 | 219 | 7 | 2 | 01 ОСТ 24.125.160 | - | договорная |
| 4 | 4 ОСТ 24.125.165-01 | 219 | 7 | 8 | 01 ОСТ 24.125.160 | - | договорная |
| 5 | 5 ОСТ 24.125.165-01 | 245 | 8 | 3 | 01 ОСТ 24.125.160 | - | договорная |
| 6 | 6 ОСТ 24.125.165-01 | 245 | 8 | 9 | 01 ОСТ 24.125.160 | - | договорная |
| 7 | 7 ОСТ 24.125.165-01 | 273 | 9 | 3 | 01 ОСТ 24.125.160 | - | договорная |
| 8 | 8 ОСТ 24.125.165-01 | 273 | 9 | 9 | 01 ОСТ 24.125.160 | - | договорная |
| 9 | 9 ОСТ 24.125.165-01 | 325 | 10 | 3 | 01 ОСТ 24.125.160 | - | договорная |
| 10 | 10 ОСТ 24.125.165-01 | 325 | 10 | 9 | 01 ОСТ 24.125.160 | - | договорная |
| 11 | 11 ОСТ 24.125.165-01 | 377 | 11 | 3 | 01 ОСТ 24.125.160 | - | договорная |
| 12 | 12 ОСТ 24.125.165-01 | 377 | 11 | 9 | 01 ОСТ 24.125.160 | - | договорная |
| 13 | 13 ОСТ 24.125.165-01 | 426 | 12 | 4 | 02 ОСТ 24.125.160 | - | договорная |
| 14 | 14 ОСТ 24.125.165-01 | 426 | 12 | 10 | 02 ОСТ 24.125.160 | - | договорная |
| 15 | 15 ОСТ 24.125.165-01 | 465 | 13 | 4 | 02 ОСТ 24.125.160 | - | договорная |
| 16 | 16 ОСТ 24.125.165-01 | 465 | 13 | 10 | 02 ОСТ 24.125.160 | - | договорная |
| 17 | 17 ОСТ 24.125.165-01 | 530 | 14 | 5 | 02 ОСТ 24.125.160 | - | договорная |
| 18 | 18 ОСТ 24.125.165-01 | 530 | 14 | 11 | 02 ОСТ 24.125.160 | - | договорная |
| 19 | 19 ОСТ 24.125.165-01 | 630 | 15 | 6 | 02 ОСТ 24.125.160 | - | договорная |
| 20 | 20 ОСТ 24.125.165-01 | 630 | 15 | 12 | 02 ОСТ 24.125.160 | - | договорная |
| 21 | 21 ОСТ 24.125.165-01 | 194 | 6 | 2 | - | 01 ОСТ 24.125.163 | договорная |
| 22 | 22 ОСТ 24.125.165-01 | 194 | 6 | 8 | - | 01 ОСТ 24.125.163 | договорная |
| 23 | 23 ОСТ 24.125.165-01 | 219 | 7 | 2 | - | 01 ОСТ 24.125.163 | договорная |
| 24 | 24 ОСТ 24.125.165-01 | 219 | 7 | 8 | - | 01 ОСТ 24.125.163 | договорная |
| 25 | 25 ОСТ 24.125.165-01 | 245 | 8 | 3 | - | 01 ОСТ 24.125.163 | договорная |
| 26 | 26 ОСТ 24.125.165-01 | 245 | 8 | 9 | - | 01 ОСТ 24.125.163 | договорная |
| 27 | 27 ОСТ 24.125.165-01 | 273 | 9 | 3 | - | 01 ОСТ 24.125.163 | договорная |
| 28 | 28 ОСТ 24.125.165-01 | 273 | 9 | 9 | - | 01 ОСТ 24.125.163 | договорная |
| 29 | 29 ОСТ 24.125.165-01 | 325 | 10 | 3 | - | 01 ОСТ 24.125.163 | договорная |
| 30 | 30 ОСТ 24.125.165-01 | 325 | 10 | 9 | - | 01 ОСТ 24.125.163 | договорная |
| 31 | 31 ОСТ 24.125.165-01 | 377 | 11 | 3 | - | 01 ОСТ 24.125.163 | договорная |
| 32 | 32 ОСТ 24.125.165-01 | 377 | 11 | 9 | - | 01 ОСТ 24.125.163 | договорная |
| 33 | 33 ОСТ 24.125.165-01 | 426 | 12 | 4 | - | 02 ОСТ 24.125.163 | договорная |
| 34 | 34 ОСТ 24.125.165-01 | 426 | 12 | 10 | - | 02 ОСТ 24.125.163 | договорная |
| 35 | 35 ОСТ 24.125.165-01 | 465 | 13 | 4 | - | 02 ОСТ 24.125.163 | договорная |
| 36 | 36 ОСТ 24.125.165-01 | 465 | 13 | 10 | - | 02 ОСТ 24.125.163 | договорная |
| 37 | 37 ОСТ 24.125.165-01 | 530 | 14 | 5 | - | 02 ОСТ 24.125.163 | договорная |
| 38 | 38 ОСТ 24.125.165-01 | 530 | 14 | 11 | - | 02 ОСТ 24.125.163 | договорная |
| 39 | 39 ОСТ 24.125.165-01 | 630 | 15 | 6 | - | 02 ОСТ 24.125.163 | договорная |
| 40 | 40 ОСТ 24.125.165-01 | 630 | 15 | 12 | - | 02 ОСТ 24.125.163 | договорная |
Катковые пружинные опоры трубопроводов из углеродистых и кремнемарганцовистых сталей
| № | Наименование | Наружный диаметр трубопровода Da | Опора скользящая хомутовая, поз.1, 1шт. по ОСТ 24.125.154 | Блок пружинный, поз.2, 1шт. по ОСТ 24.125.166 | Блок катковый направляющий поз.3, 1шт. | Блок катковый двухрядный поз.4, 1шт. | Стоимость за ед., руб.* |
| 41 | 41 ОСТ 24.125.165-01 | 194 | 24 | 2 | 01 ОСТ 24.125.160 | - | договорная |
| 42 | 42 ОСТ 24.125.165-01 | 194 | 24 | 8 | 01 ОСТ 24.125.160 | - | договорная |
| 43 | 43 ОСТ 24.125.165-01 | 219 | 25 | 2 | 01 ОСТ 24.125.160 | - | договорная |
| 44 | 44 ОСТ 24.125.165-01 | 219 | 25 | 8 | 01 ОСТ 24.125.160 | - | договорная |
| 45 | 45 ОСТ 24.125.165-01 | 245 | 26 | 3 | 01 ОСТ 24.125.160 | - | договорная |
| 46 | 46 ОСТ 24.125.165-01 | 245 | 26 | 9 | 01 ОСТ 24.125.160 | - | договорная |
| 47 | 47 ОСТ 24.125.165-01 | 273 | 27 | 3 | 01 ОСТ 24.125.160 | - | договорная |
| 48 | 48 ОСТ 24.125.165-01 | 273 | 27 | 9 | 01 ОСТ 24.125.160 | - | договорная |
| 49 | 49 ОСТ 24.125.165-01 | 325 | 28 | 3 | 01 ОСТ 24.125.160 | - | договорная |
| 50 | 50 ОСТ 24.125.165-01 | 325 | 28 | 9 | 01 ОСТ 24.125.160 | - | договорная |
| 51 | 51 ОСТ 24.125.165-01 | 377 | 29 | 3 | 01 ОСТ 24.125.160 | - | договорная |
| 52 | 52 ОСТ 24.125.165-01 | 377 | 29 | 9 | 01 ОСТ 24.125.160 | - | договорная |
| 53 | 53 ОСТ 24.125.165-01 | 426 | 30 | 4 | 02 ОСТ 24.125.160 | - | договорная |
| 54 | 54 ОСТ 24.125.165-01 | 426 | 30 | 10 | 02 ОСТ 24.125.160 | - | договорная |
| 55 | 55 ОСТ 24.125.165-01 | 465 | 31 | 4 | 02 ОСТ 24.125.160 | - | договорная |
| 56 | 56 ОСТ 24.125.165-01 | 465 | 31 | 10 | 02 ОСТ 24.125.160 | - | договорная |
| 57 | 57 ОСТ 24.125.165-01 | 530 | 32 | 5 | 02 ОСТ 24.125.160 | - | договорная |
| 58 | 58 ОСТ 24.125.165-01 | 530 | 32 | 11 | 02 ОСТ 24.125.160 | - | договорная |
| 59 | 59 ОСТ 24.125.165-01 | 630 | 33 | 6 | 02 ОСТ 24.125.160 | - | договорная |
| 60 | 60 ОСТ 24.125.165-01 | 630 | 33 | 12 | 02 ОСТ 24.125.160 | - | договорная |
| 61 | 61 ОСТ 24.125.165-01 | 194 | 24 | 2 | - | 01 ОСТ 24.125.163 | договорная |
| 62 | 62 ОСТ 24.125.165-01 | 194 | 24 | 8 | - | 01 ОСТ 24.125.163 | договорная |
| 63 | 63 ОСТ 24.125.165-01 | 219 | 25 | 2 | - | 01 ОСТ 24.125.163 | договорная |
| 64 | 64 ОСТ 24.125.165-01 | 219 | 25 | 8 | - | 01 ОСТ 24.125.163 | договорная |
| 65 | 65 ОСТ 24.125.165-01 | 245 | 26 | 3 | - | 01 ОСТ 24.125.163 | договорная |
| 66 | 66 ОСТ 24.125.165-01 | 245 | 26 | 9 | - | 01 ОСТ 24.125.163 | договорная |
| 67 | 67 ОСТ 24.125.165-01 | 273 | 27 | 3 | - | 01 ОСТ 24.125.163 | договорная |
| 68 | 68 ОСТ 24.125.165-01 | 273 | 27 | 9 | - | 01 ОСТ 24.125.163 | договорная |
| 69 | 69 ОСТ 24.125.165-01 | 325 | 28 | 3 | - | 01 ОСТ 24.125.163 | договорная |
| 70 | 70 ОСТ 24.125.165-01 | 325 | 28 | 9 | - | 01 ОСТ 24.125.163 | договорная |
| 71 | 71 ОСТ 24.125.165-01 | 377 | 29 | 3 | - | 01 ОСТ 24.125.163 | договорная |
| 72 | 72 ОСТ 24.125.165-01 | 377 | 29 | 9 | - | 01 ОСТ 24.125.163 | договорная |
| 73 | 73 ОСТ 24.125.165-01 | 426 | 30 | 4 | - | 02 ОСТ 24.125.163 | договорная |
| 74 | 74 ОСТ 24.125.165-01 | 426 | 30 | 10 | - | 02 ОСТ 24.125.163 | договорная |
| 75 | 75 ОСТ 24.125.165-01 | 465 | 31 | 4 | - | 02 ОСТ 24.125.163 | договорная |
| 76 | 76 ОСТ 24.125.165-01 | 465 | 31 | 10 | - | 02 ОСТ 24.125.163 | договорная |
| 77 | 77 ОСТ 24.125.165-01 | 530 | 32 | 5 | - | 02 ОСТ 24.125.163 | договорная |
| 78 | 78 ОСТ 24.125.165-01 | 530 | 32 | 11 | - | 02 ОСТ 24.125.163 | договорная |
| 79 | 79 ОСТ 24.125.165-01 | 630 | 33 | 6 | - | 02 ОСТ 24.125.163 | договорная |
| 80 | 80 ОСТ 24.125.165-01 | 630 | 33 | 12 | - | 02 ОСТ 24.125.163 | договорная |
Катковые пружинные опоры трубопроводов из коррозионностойких сталей аустенитного класса
| № | Наименование | Наружный диаметр трубопровода Da | Опора скользящая хомутовая, поз.1, 1шт. по ОСТ 24.125.154 | Блок пружинный, поз.2, 1шт. по ОСТ 24.125.166 | Блок катковый направляющий поз.3, 1шт. | Блок катковый двухрядный поз.4, 1шт. | Стоимость за ед., руб.* |
| 81 | 81 ОСТ 24.125.165-01 | 219 | 42 | 2 | 01 ОСТ 24.125.160 | - | договорная |
| 82 | 82 ОСТ 24.125.165-01 | 219 | 42 | 8 | 01 ОСТ 24.125.160 | - | договорная |
| 83 | 83 ОСТ 24.125.165-01 | 245 | 43 | 3 | 01 ОСТ 24.125.160 | - | договорная |
| 84 | 84 ОСТ 24.125.165-01 | 245 | 43 | 9 | 01 ОСТ 24.125.160 | - | договорная |
| 85 | 85 ОСТ 24.125.165-01 | 273 | 44 | 3 | 01 ОСТ 24.125.160 | - | договорная |
| 86 | 86 ОСТ 24.125.165-01 | 273 | 44 | 9 | 01 ОСТ 24.125.160 | - | договорная |
| 87 | 87 ОСТ 24.125.165-01 | 325 | 45 | 3 | 01 ОСТ 24.125.160 | - | договорная |
| 88 | 88 ОСТ 24.125.165-01 | 325 | 45 | 9 | 01 ОСТ 24.125.160 | - | договорная |
| 89 | 89 ОСТ 24.125.165-01 | 219 | 42 | 2 | - | 02 ОСТ 24.125.163 | договорная |
| 90 | 90 ОСТ 24.125.165-01 | 219 | 42 | 8 | - | 02 ОСТ 24.125.163 | договорная |
| 91 | 91 ОСТ 24.125.165-01 | 245 | 43 | 3 | - | 02 ОСТ 24.125.163 | договорная |
| 92 | 92 ОСТ 24.125.165-01 | 245 | 43 | 9 | - | 02 ОСТ 24.125.163 | договорная |
| 93 | 93 ОСТ 24.125.165-01 | 273 | 44 | 3 | - | 02 ОСТ 24.125.163 | договорная |
| 94 | 94 ОСТ 24.125.165-01 | 273 | 44 | 9 | - | 02 ОСТ 24.125.163 | договорная |
| 95 | 95 ОСТ 24.125.165-01 | 325 | 45 | 3 | - | 02 ОСТ 24.125.163 | договорная |
| 96 | 96 ОСТ 24.125.165-01 | 325 | 45 | 9 | - | 02 ОСТ 24.125.163 | договорная |
