Опора недвижимая трубопроводов ТЭС и АЭС ОСТ 24.125.151-01

от

190 руб./шт

Варианты цен

190 руб./шт

Подробности

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Чертеж опоры недвижимой однохомутовой

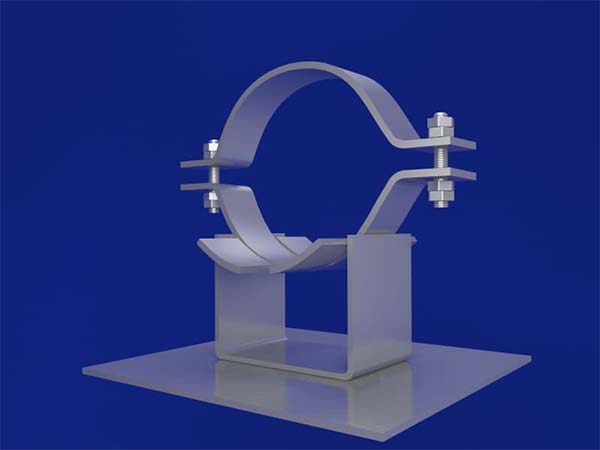

Опора недвижимая однохомутовая

Опоры однохомутовые и двуххомутовые с ребром жесткости

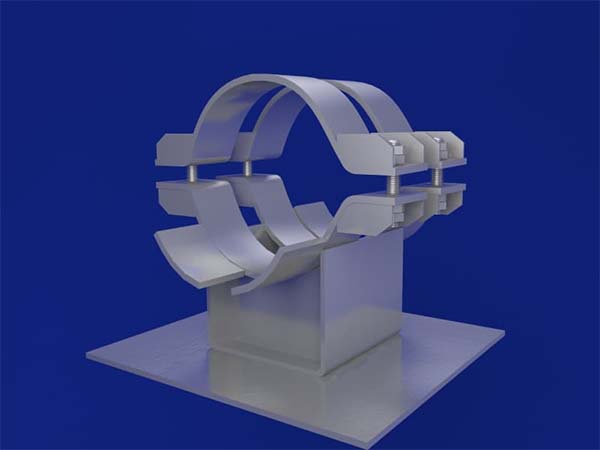

Опора недвижимая с ребром жесткости Опора недвижимая 2-х хомутовая с ребром жесткости

Чертеж опоры однохомутовой с ребром жесткости Чертеж опоры двуххомутовой с ребром жесткости

Чертеж опоры однохомутовой с ребром жесткости Чертеж 2-х хомутовой опоры с ребром жесткости

Чертеж опоры двуххомутовой Чертеж опоры однохомутовой с прокладками

Чертеж опоры двуххомутовой чертеж опоры однохомутовой с прокладками

Неподвижная опора предназначены для жесткого крепления трубопровода, не позволяющее перемещаться трубопроводу под действием осевых, боковых и угловых нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. Применяются при прокладке трубопроводов наружным диаметром от 57 мм до 920 мм.

Неподвижные опоры изготавливаются из марок стали 12ХМ; 20; 20К.

Неподвижные опоры изготавливаются в соответствии с чертежами ОСТ 24.125.151-01 по техническим требованиям ОСТ 24.125.170-01.

Таблица 1 — Неподвижные опоры трубопроводов из хромомолибденованадиевых сталей.

Испол.	Наруж. диам. трубопров. Дн, мм	Теоретическая масса, кг	Высота опоры до оси трубопровода Н, мм	Ширина опоры по хомутам В, мм	Ширина корпуса опоры b, мм	Длина корпуса опоры L, мм
01	57	2,04	135	140	60	80
02	76	2,22	146	160	60	80
03	108	4,56	180	200	100	90
04	133	6,12	198	240	100	90
05	159	6,52	216	270	100	90
06	194	22,60	261	330	150	300
07	219	24,30	277	355	150	300
08	245	33,70	290	390	200	350
09	273	33,00	310	430	200	400
10	325	51,10	346	490	280	500
11	377	75,54	360	560	360	550
12	426	88,90	404	610	360	600
13	465	101,10	433	610	360	600
14	530	126,30	430	740	480	500
15	630	193,50	500	850	540	600
16	720	225,20	542	950	620	700
17	920	270,30	686	1150	620	800

Таблица 2 — Неподвижные опоры трубопроводов из углеродистой и кремнемарганцовистых сталей.

Испол.	Наруж. диам. трубопров. Дн, мм	Теоретическая масса, кг	Высота опоры до оси трубопровода Н, мм	Ширина опоры по хомутам В, мм	Ширина корпуса опоры b, мм	Длина корпуса опоры L, мм
18	57	1,45	112	140	60	80
19	76	1,63	124	160	60	80
20	89	2,88	137	185	100	90
21	108	5,18	157	200	100	90
22	133	6,92	175	240	100	90
23	159	6,70	192	270	100	90
24	194	19,48	241	330	150	300
25	219	18,88	257	355	150	300
26	245	29,70	270	390	200	350
27	273	31,98	290	430	200	400
28	325	43,48	326	490	280	500
29	377	69,57	340	560	360	550
30	426	80,47	384	610	360	600
31	465	94,38	413	660	360	600
32	530	124,84	413	740	480	500
33	630	171,60	480	850	540	600
34	720	206,60	522	950	620	700
35	820	239,10	598	1110	620	800

Таблица 3 — Неподвижные опоры трубопроводов из аустенитных сталей.

Испол.	Наруж. диам. трубопров. Дн, мм	Теоретическая масса, кг	Высота опоры до оси трубопровода Н, мм	Ширина опоры по хомутам В, мм	Ширина корпуса опоры b, мм	Длина корпуса опоры L, мм
36	57	1,45	113	140	60	80
37	76	1,57	125	160	60	80
38	89	2,92	138	185	100	90
39	108	5,22	158	200	100	90
40	133	6,16	176	240	100	90
41	159	6,94	193	270	100	90
42	219	19,56	258	355	150	300
43	245	29,68	271	390	200	350
44	273	29,98	291	430	200	400
45	325	42,68	327	490	280	500

Цены на опора неподвижная трубопроводов ТЭС и АЭС ОСТ 24.125.151-01

Неподвижные опоры трубопроводов из хромомолибденованадиевых сталей

№	Наименование	Наружный диаметр трубо- провода Da	Рисунок	B	b	L	L1	i	H	Масса, кг	Стоимость за ед., руб.*
1	01 ОСТ 24.125.151-01	57	1	140	60	80	120	60	135	2,04	договорная
2	02 ОСТ 24.125.151-01	76	1	160	60	80	120	60	146	2,22	договорная
3	03 ОСТ 24.125.151-01	108	2	200	100	90	210	90	180	4,56	договорная
4	04 ОСТ 24.125.151-01	133	2	240	100	90	250	90	198	6,12	договорная
5	05 ОСТ 24.125.151-01	159	2	270	100	90	250	90	213	6,52	договорная
6	06 ОСТ 24.125.151-01	194	3	330	150	300	500	60	261	22,6	договорная
7	07 ОСТ 24.125.151-01	219	3	355	150	300	500	60	277	24,3	договорная
8	08 ОСТ 24.125.151-01	245	3	390	200	350	550	80	290	33,7	договорная
9	09 ОСТ 24.125.151-01	273	3	430	200	400	600	80	310	33	договорная
10	10 ОСТ 24.125.151-01	325	3	490	280	500	700	100	346	51,1	договорная
11	11 ОСТ 24.125.151-01	377	3	560	360	550	750	100	360	75,54	договорная
12	12 ОСТ 24.125.151-01	426	3	610	360	600	800	120	404	88,9	договорная
13	13 ОСТ 24.125.151-01	465	4	660	360	600	800	160	433	101,1	договорная
14	14 ОСТ 24.125.151-01	530	4	740	480	500	800	160	430	126,3	договорная
15	15 ОСТ 24.125.151-01	630	4	850	540	600	960	180	500	193,5	договорная
16	16 ОСТ 24.125.151-01	720	4	950	620	700	1060	180	542	225,2	договорная
17	17 ОСТ 24.125.151-01	920	4	1150	620	800	1240	180	686	270,3	договорная

Неподвижные опоры трубопроводов из углеродистых и кремнемарганцовистых сталей

№	Наименование	Наружный диаметр трубо-провода Da	Рисунок	B	b	L	L1	i	H	Масса, кг	Стоимость за ед., руб.*
18	18 ОСТ 24.125.151-01	57	1	140	60	80	110	50	112	1,45	договорная
19	19 ОСТ 24.125.151-01	76	1	160	60	80	110	50	124	1,63	договорная
20	20 ОСТ 24.125.151-01	89	1	185	100	90	110	50	137	2,88	договорная
21	21 ОСТ 24.125.151-01	108	2	200	100	90	210	90	157	5,18	договорная
22	22 ОСТ 24.125.151-01	133	2	240	100	90	250	90	175	6,92	договорная
23	23 ОСТ 24.125.151-01	159	2	270	100	90	250	90	192	6,7	договорная
24	24 ОСТ 24.125.151-01	194	3	330	150	300	500	50	241	19,48	договорная
25	25 ОСТ 24.125.151-01	219	3	355	150	300	500	50	257	18,88	договорная
26	26 ОСТ 24.125.151-01	245	3	390	200	350	550	70	270	29,7	договорная
27	27 ОСТ 24.125.151-01	273	3	430	200	400	600	70	290	31,98	договорная
28	28 ОСТ 24.125.151-01	325	3	490	280	500	700	90	326	43,48	договорная
29	29 ОСТ 24.125.151-01	377	3	560	360	550	750	90	340	69,57	договорная
30	30 ОСТ 24.125.151-01	426	3	610	360	600	800	110	384	80,47	договорная
31	31 ОСТ 24.125.151-01	465	4	660	360	600	800	150	413	94,38	договорная
32	32 ОСТ 24.125.151-01	530	4	740	480	500	800	150	413	124,84	договорная
33	33 ОСТ 24.125.151-01	630	4	850	540	600	960	170	480	171,6	договорная
34	34 ОСТ 24.125.151-01	720	4	950	620	700	1060	170	522	206,6	договорная
35	35 ОСТ 24.125.151-01	820	4	1110	620	800	1240	170	598	239,1	договорная

Неподвижные опоры трубопроводов из аустенитных сталей

№	Наименование	Наружный диаметр трубо-провода Da	Рисунок	B	b	L	L1	i	H	Масса, кг	Стоимость за ед., руб.*
36	35 ОСТ 24.125.151-01	57	5	140	60	80	110	50	113	1,45	договорная
37	36 ОСТ 24.125.151-01	76	5	160	60	80	110	50	125	1,57	договорная
38	37 ОСТ 24.125.151-01	89	5	185	100	90	150	50	138	2,92	договорная
39	38 ОСТ 24.125.151-01	108	6	200	100	90	210	90	158	5,22	договорная
40	39 ОСТ 24.125.151-01	133	6	240	100	90	250	90	176	6,16	договорная
41	40 ОСТ 24.125.151-01	159	6	270	100	90	250	90	193	6,94	договорная
42	41 ОСТ 24.125.151-01	219	7	355	150	300	500	50	258	19,56	договорная
43	42 ОСТ 24.125.151-01	245	7	390	200	350	550	70	271	29,68	договорная
44	43 ОСТ 24.125.151-01	273	7	430	200	400	600	70	291	29,98	договорная
45	44 ОСТ 24.125.151-01	325	7	490	280	500	700	90	327	42,68	договорная
