Опора скользящая ОСТ 24.125.154-01

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Чертеж опоры скользящей трубопроводов ТЭС и АЭС

чертеж 2 опоры скользящей чертеж 1м опоры скользящей чертеж 3 Опоры скользящей Чертеж 4 Опора скользящая Чертеж 5 Опоры скользящей

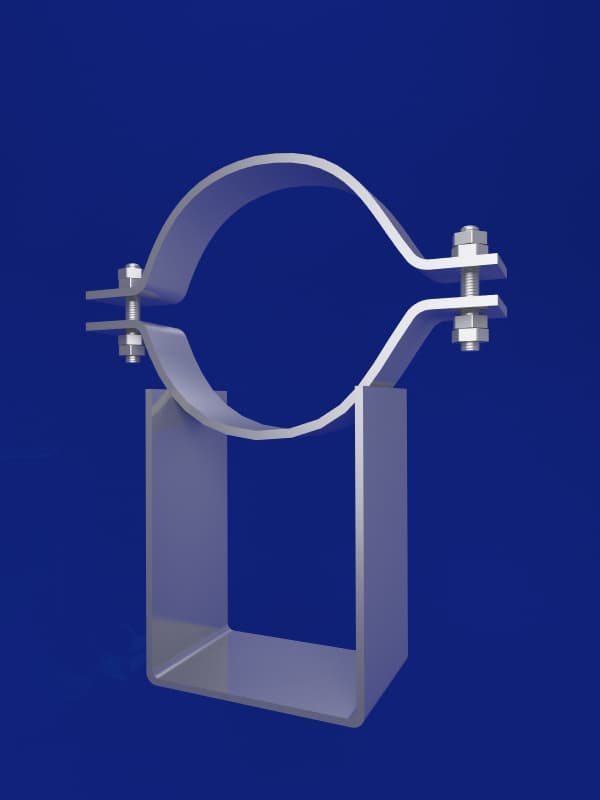

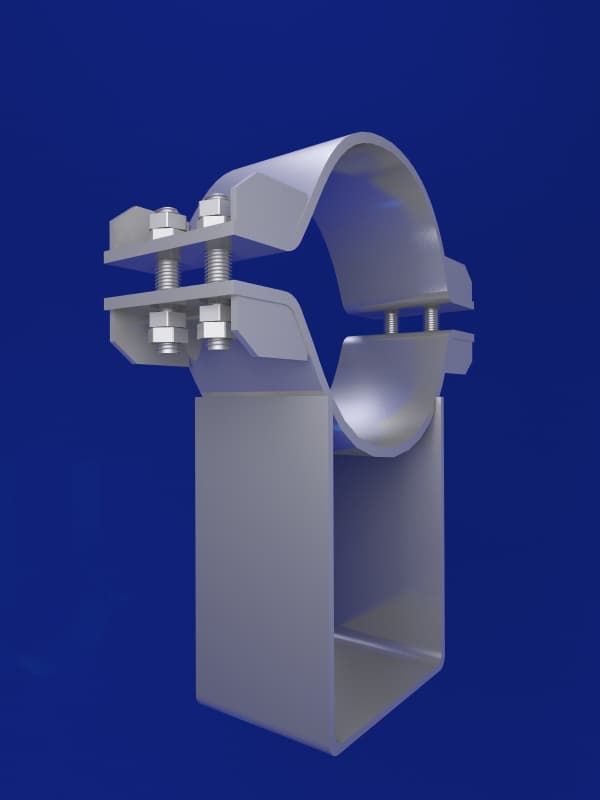

Опоры скользящие предназначены для крепления трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием осевых, боковых и угловых нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. Применяются при прокладке трубопроводов наружным диаметром от 57 мм до 920 мм.

Скользящие (Подвижные) опоры изготавливаются из марок стали 12ХМ; 20; 20К.

Скользящие опоры изготавливаются в соответствии с чертежами ОСТ 24.125.154-01 по техническим требованиям ОСТ 24.125.170-01.

Таблица 1 — Скользящие опоры трубопроводов из хромомолибденованадиевых сталей

Испол.	Наруж. диам. трубопров. Дн	Теоретическая масса, кг	Высота опоры до оси трубопровода Н, мм	Ширина хомута опоры В, мм	Ширина корпуса опоры b, мм	Длина корпуса опоры L, мм
01	57	1,99	135	140	60	80
02	76	2,13	146	160	60	80
03	108	2,97	180	200	100	90
04	133	3,23	198	240	100	90
05	159	3,43	213	270	100	90
06	194	6,62	261	330	150	110
07	219	6,88	277	355	150	110
08	245	11,41	290	390	200	120
09	273	11,75	310	430	200	120
10	325	16,20	346	490	280	140
11	377	25,98	360	560	360	140
12	426	29,46	404	610	360	140
13	465	38,46	433	660	360	200
14	530	44,64	430	740	480	200
15	630	68,04	500	850	540	200
16	720	76,24	542	950	620	200
17	920	86,32	686	1150	620	200

Таблица 2 — Скользящие опоры трубопроводов из углеродистой и кремнемарганцовистых сталей

Испол.	Наруж. диам. трубопров. Дн	Теоретическая масса, кг	Высота опоры до оси трубопровода Н, мм	Ширина хомута опоры В, мм	Ширина корпуса опоры b, мм	Длина корпуса опоры L, мм
18	57	1,40	112	140	60	80
19	76	1,50	124	160	60	80
20	89	2,97	137	185	100	90
21	108	3,15	157	200	100	90
22	133	3,43	175	240	100	90
23	159	3,57	192	270	100	90
24	194	5,98	241	330	150	110
25	219	6,18	257	355	150	110
26	245	10,54	270	390	200	120
27	273	10,84	290	390	200	120
28	325	15,03	326	490	280	140
29	377	24,38	340	560	360	140
30	426	27,60	384	610	360	140
31	465	36,64	413	660	360	200
32	530	42,60	410	740	480	200
33	630	64,90	480	850	540	200
34	720	72,10	522	950	620	200
35	820	80,70	598	1110	620	200

Таблица 3 — Скользящие опоры трубопроводов из аустенитных сталей

Испол.	Наруж. диам. трубопров. Дн	Теоретическая масса, кг	Высота опоры до оси трубопровода Н, мм	Ширина хомута опоры В, мм	Ширина корпуса опоры b, мм	Длина корпуса опоры L, мм
36	57	1,48	113	140	60	80
37	76	1,62	125	160	60	80
38	89	2,90	138	185	100	90
39	108	3,31	158	200	100	90
40	133	3,67	176	240	100	90
41	159	3,85	193	270	100	90
42	219	6,52	258	355	150	110
43	245	11,04	271	390	200	120
44	273	11,40	291	430	200	120
45	325	15,90	327	490	280	140

Цены на опора скользящая трубопроводов ТЭС и АЭС ОСТ 24.125.154-01

Неподвижные опоры трубопроводов из хромомолибденованадиевых сталей

№	Наименование	Наружный диаметр трубопровода Da	Рисунок	B	b	L	i	H	Масса, кг	Стоимость за ед., руб.*
1	01 ОСТ 24.125.154-01	57	1	140	60	80	60	135	1,99	договорная
2	02 ОСТ 24.125.154-01	76	1	160	60	80	60	146	2,13	договорная
3	03 ОСТ 24.125.154-01	108	1	200	100	90	60	180	2,97	договорная
4	04 ОСТ 24.125.154-01	133	1	240	100	90	60	198	3,23	договорная
5	05 ОСТ 24.125.154-01	159	1	270	100	90	60	213	3,43	договорная
6	06 ОСТ 24.125.154-01	194	1	330	150	110	60	261	6,62	договорная
7	07 ОСТ 24.125.154-01	219	1	355	150	110	60	277	6,88	договорная
8	08 ОСТ 24.125.154-01	245	2	390	200	120	80	290	11,41	договорная
9	09 ОСТ 24.125.154-01	273	2	430	200	120	80	310	11,75	договорная
10	10 ОСТ 24.125.154-01	325	2	490	280	140	100	345	16,2	договорная
11	11 ОСТ 24.125.154-01	377	2	560	360	140	100	360	25,98	договорная
12	12 ОСТ 24.125.154-01	426	2	610	360	140	120	404	29,46	договорная
13	13 ОСТ 24.125.154-01	465	3	660	360	200	160	433	38,46	договорная
14	14 ОСТ 24.125.154-01	530	3	740	480	200	160	430	44,64	договорная
15	15 ОСТ 24.125.154-01	630	3	850	540	200	180	500	68,04	договорная
16	16 ОСТ 24.125.154-01	720	3	950	620	200	180	542	76,24	договорная
17	17 ОСТ 24.125.154-01	920	3	1150	620	200	180	686	86,32	договорная

Неподвижные опоры трубопроводов из углеродистых и кремнемарганцовистых сталей

№	Наименование	Наружный диаметр трубопровода Da	Рисунок	B	b	L	i	H	Масса, кг	Стоимость за ед., руб.*
18	18 ОСТ 24.125.154-01	57	1	140	60	80	50	112	1,4	договорная
19	19 ОСТ 24.125.154-01	76	1	160	60	80	50	124	1,5	договорная
20	20 ОСТ 24.125.154-01	89	1	185	100	90	50	137	2,79	договорная
21	21 ОСТ 24.125.154-01	108	1	200	100	90	50	157	3,15	договорная
22	22 ОСТ 24.125.154-01	133	1	240	100	90	50	175	3,43	договорная
23	23 ОСТ 24.125.154-01	159	1	270	100	90	50	192	3,57	договорная
24	24 ОСТ 24.125.154-01	194	1	330	150	110	50	241	5,98	договорная
25	25 ОСТ 24.125.154-01	219	1	355	150	110	50	257	6,18	договорная
26	26 ОСТ 24.125.154-01	245	2	390	200	120	70	270	10,54	договорная
27	27 ОСТ 24.125.154-01	273	2	430	200	120	70	290	10,84	договорная
28	28 ОСТ 24.125.154-01	325	2	490	280	140	90	326	15,03	договорная
29	29 ОСТ 24.125.154-01	377	2	560	360	140	90	340	24,38	договорная
30	30 ОСТ 24.125.154-01	426	2	610	360	140	110	384	27,6	договорная
31	31 ОСТ 24.125.154-01	465	3	660	360	200	150	413	36,64	договорная
32	32 ОСТ 24.125.154-01	530	3	740	480	200	150	410	42,6	договорная
33	33 ОСТ 24.125.154-01	630	3	850	540	200	170	480	64,9	договорная
34	34 ОСТ 24.125.154-01	720	3	950	620	200	170	522	72,1	договорная
35	35 ОСТ 24.125.154-01	820	3	1110	620	200	170	598	80,7	договорная

Неподвижные опоры трубопроводов из аустенитных сталей

№	Наименование	Наружный диаметр трубопровода Da	Рисунок	B	b	L	i	H	Масса, кг	Стоимость за ед., руб.*
36	35 ОСТ 24.125.154-01	57	4	140	60	80	50	113	1,48	договорная
37	36 ОСТ 24.125.154-01	76	4	160	60	80	50	125	1,62	договорная
38	37 ОСТ 24.125.154-01	89	4	185	100	90	50	138	2,9	договорная
39	38 ОСТ 24.125.154-01	108	4	200	100	90	50	158	3,31	договорная
40	39 ОСТ 24.125.154-01	133	4	240	100	90	50	176	3,67	договорная
41	40 ОСТ 24.125.154-01	159	4	270	100	90	50	193	3,85	договорная
42	41 ОСТ 24.125.154-01	219	4	355	150	110	50	258	6,52	договорная
43	42 ОСТ 24.125.154-01	245	5	390	200	120	70	271	11,04	договорная
44	43 ОСТ 24.125.154-01	273	5	430	200	120	70	291	11,4	договорная
45	44 ОСТ 24.125.154-01	325	5	490	280	140	90	327	15,9	договорная
