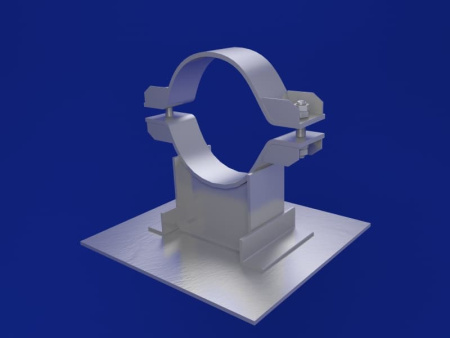

Опора скользящая ОСТ 24.125.156-01

от

710 руб./шт

Варианты цен

710 руб./шт

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Чертеж опоры скользящей направляющей хомутовой

Опора направляющая чертеж 1 чертеж 2 опоры направляющей чертеж 3 опоры направляющей хомутовой чертеж 4 опоры направляющей чертеж 5 Опоры направляющей

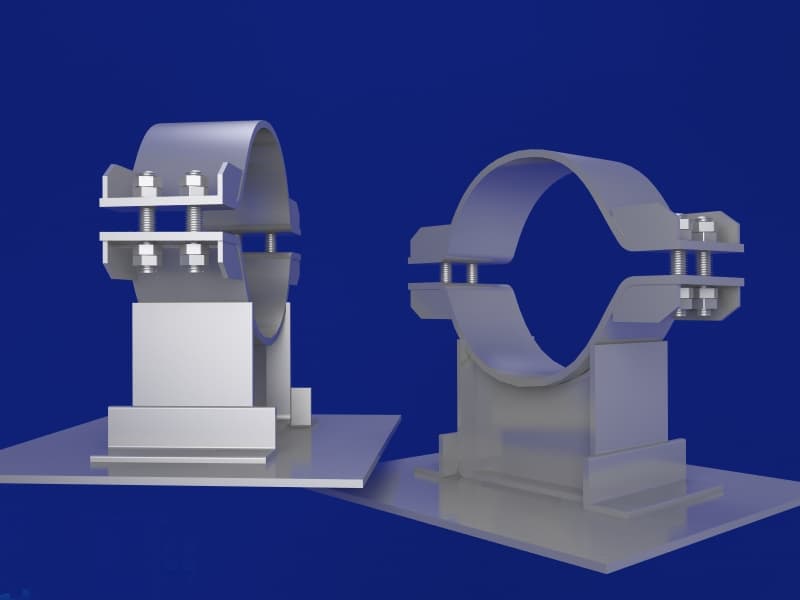

Скользящие направляющие опоры предназначены для крепления трубопровода на заданной высоте, позволяющее перемещаться трубопроводу по оси под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах, при этом ограничивая боковые перемещения трубопровода с помощью ограничителей направляющей плиты. Применяются при прокладке трубопроводов наружным диаметром от 57 мм до 920 мм.

Скользящие направляющие опоры изготавливаются из марок стали 12ХМ; 20; 20К.

Скользящие направляющие опоры изготавливаются в соответствии с чертежами ОСТ 24.125.156-01 по техническим требованиям ОСТ 24.125.170-01.

Таблица 1 — Опоры скользящие направляющие трубопроводов из хромомолибденованадиевых сталей.

Испол.	Наруж. диам. трубопров. Дн	Теоретическая масса, кг	Высота опоры до оси трубопров. Н, мм	Ширина хомута опоры В, мм	Ширина плиты направляющей В1, мм	Длина плиты направляющей L, мм
01	57	5,92	135	140	175	250
02	76	6,06	146	160	175	250
03	108	7,30	180	200	215	250
04	133	7,56	198	240	215	250
05	159	7,76	213	270	215	250
06	194	11,55	261	330	265	250
07	219	11,81	277	355	265	250
08	245	19,60	290	390	315	300
09	273	19,90	310	430	315	300
10	325	29,15	346	490	395	400
11	377	40,93	360	560	475	400
12	426	44,41	404	610	475	400
13	465	53,41	433	660	475	400
14	530	71,70	430	740	645	500
15	630	97,00	500	850	705	500
16	720	109,00	542	950	785	500
17	920	119,00	686	1150	785	500

Таблица 2 — Опоры скользящие направляющие трубопроводов из углеродистой и кремнемарганцовистых сталей.

Испол.	Наруж. диам. трубопров. Дн	Теоретическая масса, кг	Высота опоры до оси трубопров. Н, мм	Ширина хомута опоры В, мм	Ширина плиты направляющей В1, мм	Длина плиты направляющей L, мм
18	57	5,33	112	140	175	250
19	76	5,43	124	160	175	250
20	89	7,12	137	185	215	250
21	108	7,48	157	200	215	250
22	133	7,76	175	240	215	250
23	159	7,90	192	270	215	250
24	194	10,91	241	330	265	250
25	219	11,11	257	355	265	250
26	245	18,68	270	390	315	300
27	273	18,98	290	430	315	300
28	325	27,98	326	490	395	400
29	377	39,33	340	560	475	400
30	426	42,53	384	610	475	400
31	465	51,59	413	660	475	400
32	530	69,68	410	740	645	500
33	630	93,86	480	850	705	500
34	720	104,56	522	950	785	500
35	820	113,90	598	1110	785	500

Таблица 3 — Опоры скользящие направляющие трубопроводов из аустенитных сталей.

Испол.	Наруж. диам. трубопров. Дн	Теоретическая масса, кг	Высота опоры до оси трубопров. Н, мм	Ширина хомута опоры В, мм	Ширина плиты направляющей В1, мм	Длина плиты направляющей L, мм
36	57	5,41	113	140	175	250
37	76	5,55	125	160	175	250
38	89	7,23	138	185	215	250
39	108	7,64	158	200	215	250
40	133	8,00	176	240	215	250
41	159	8,18	193	270	215	250
42	219	11,45	258	335	265	250
43	245	19,18	271	390	315	300
44	273	19,54	291	430	315	300
45	325	28,85	395	490	395	400

Таблица 4 — Допускаемые боковые усилия на скользящие направляющие опоры.

Наруж. диам. трубопров. Дн, мм	Максимальное усилие, кН
	Трубы из хромомолибденованадиевых сталей			Трубы из углеродистых сталей
	Температура среды, ?С
	20	545	560	20	200	340	440
57	98,1	26,5	21,6	68,6	64,7	51,0	26,5
76	98,1	26,5	21,6	68,6	64,7	51,0	26,5
89	—	—	—	98,1	98,1	76,5	39,2
108	107,9	40,2	32,4	107,9	107,9	107,9	70,6
133	107,9	40,2	32,4	107,9	107,9	107,9	70,6
159	107,9	40,2	32,4	107,9	107,9	107,9	70,6
194	107,9	43,1	34,3	107,9	107,9	98,1	49,0
219	107,9	43,1	34,3	107,9	107,9	98,1	49,0
245	127,5	43,1	34,3	127,5	127,5	107,9	49,0
273	127,5	43,1	34,3	127,5	127,5	107,9	49,0
325	176,5	53,9	43,1	176,5	176,5	137,3	68,6
377	176,5	68,6	53,9	176,5	176,5	176,5	88,3
426	176,5	83,4	58,6	176,5	176,5	176,5	107,9
465	176,5	107,9	93,2	176,5	176,5	176,5	156,9
530	225,5	107,9	93,2	225,5	225,5	225,5	156,9
630	225,5	156,9	127,4	225,5	225,5	225,5	156,9
720	225,5	156,9	127,4	225,5	225,5	225,5	156,9
820	—	—	—	225,5	225,5	225,5	156,9
920	225,5	156,9	127,4	—	—	—	—

Цены на опора скользящая направляющая хомутовая трубопроводов ТЭС и АЭС ОСТ 24.125.156-01

Скользящие направляющие опоры трубопроводов из хромомолибденованадиевых сталей

№	Наименование	Наружный диаметр трубопровода Da	Рисунок	B	B1	H	L	i, не менее	Масса, кг	Стоимость за ед., руб.*
1	01 ОСТ 24.125.156-01	57	1	140	175	135	250	600	5,92	договорная
2	02 ОСТ 24.125.156-01	76	1	160	175	146	250	600	6,06	договорная
3	03 ОСТ 24.125.156-01	108	1	200	215	180	250	600	7,3	договорная
4	04 ОСТ 24.125.156-01	133	1	240	215	198	250	600	7,56	договорная
5	05 ОСТ 24.125.156-01	159	1	270	215	213	250	600	7,76	договорная
6	06 ОСТ 24.125.156-01	194	1	330	265	261	250	600	11,55	договорная
7	07 ОСТ 24.125.156-01	219	1	355	265	277	250	600	11,81	договорная
8	08 ОСТ 24.125.156-01	245	2	390	315	290	300	600	19,6	договорная
9	09 ОСТ 24.125.156-01	273	2	430	315	310	300	600	19,9	договорная
10	10 ОСТ 24.125.156-01	325	2	490	395	346	400	800	29,15	договорная
11	11 ОСТ 24.125.156-01	377	2	560	475	360	400	800	40,93	договорная
12	12 ОСТ 24.125.156-01	426	2	610	475	404	400	800	44,41	договорная
13	13 ОСТ 24.125.156-01	465	3	660	475	433	400	800	53,41	договорная
14	14 ОСТ 24.125.156-01	530	3	740	645	430	500	800	71,7	договорная
15	15 ОСТ 24.125.156-01	630	3	850	705	500	500	800	97	договорная
16	16 ОСТ 24.125.156-01	720	3	950	785	542	500	800	109	договорная
17	17 ОСТ 24.125.156-01	920	3	1150	785	686	500	800	119	договорная

Скользящие направляющие опоры трубопроводов из углеродистых и кремнемарганцовистых сталей

№	Наименование	Наружный диаметр трубопровода Da	Рисунок	B	B1	H	L	i, не менее	Масса, кг	Стоимость за ед., руб.*
18	18 ОСТ 24.125.156-01	57	1	140	175	112	250	600	5,33	договорная
19	19 ОСТ 24.125.156-01	76	1	160	175	124	250	600	5,43	договорная
20	20 ОСТ 24.125.156-01	89	1	185	215	137	250	600	7,12	договорная
21	21 ОСТ 24.125.156-01	108	1	200	215	157	250	600	7,48	договорная
22	22 ОСТ 24.125.156-01	133	1	240	215	175	250	600	7,76	договорная
23	23 ОСТ 24.125.156-01	159	1	270	215	192	250	600	7,9	договорная
24	24 ОСТ 24.125.156-01	194	1	330	265	241	250	600	10,91	договорная
25	25 ОСТ 24.125.156-01	219	1	355	265	257	250	600	11,11	договорная
26	26 ОСТ 24.125.156-01	245	2	390	315	270	300	600	18,67	договорная
27	27 ОСТ 24.125.156-01	273	2	430	315	290	300	600	18,97	договорная
28	28 ОСТ 24.125.156-01	325	2	490	395	326	400	800	27,98	договорная
29	29 ОСТ 24.125.156-01	377	2	560	475	340	400	800	39,33	договорная
30	30 ОСТ 24.125.156-01	426	2	610	475	384	400	800	42,53	договорная
31	31 ОСТ 24.125.156-01	465	3	660	475	413	400	800	51,59	договорная
32	32 ОСТ 24.125.156-01	530	3	740	645	410	500	800	69,68	договорная
33	33 ОСТ 24.125.156-01	630	3	850	705	480	500	800	93,86	договорная
34	34 ОСТ 24.125.156-01	720	3	950	785	522	500	800	104,56	договорная
35	35 ОСТ 24.125.156-01	820	3	1110	785	598	500	800	113,9	договорная

Скользящие направляющие опоры трубопроводов из аустенитных сталей

№	Наименование	Наружный диаметр трубопровода Da	Рисунок	B	B1	H	L	i, не менее	Масса, кг	Стоимость за ед., руб.*
36	36 ОСТ 24.125.156-01	57	4	140	175	113	250	600	5,41	договорная
37	37 ОСТ 24.125.156-01	76	4	160	175	125	250	600	5,55	договорная
38	38 ОСТ 24.125.156-01	89	4	185	215	138	250	600	7,23	договорная
39	39 ОСТ 24.125.156-01	108	4	200	215	158	250	600	7,64	договорная
40	40 ОСТ 24.125.156-01	133	4	240	215	176	250	600	8	договорная
41	41 ОСТ 24.125.156-01	159	4	270	215	193	250	600	8,18	договорная
42	42 ОСТ 24.125.156-01	219	4	355	265	258	250	600	11,45	договорная
43	43 ОСТ 24.125.156-01	245	5	390	315	271	300	600	19,17	договорная
44	44 ОСТ 24.125.156-01	273	5	430	315	291	300	600	19,53	договорная
45	45 ОСТ 24.125.156-01	325	5	490	395	395	400	800	28,85	договорная
