Чертеж опоры скользящей направляющей приварной

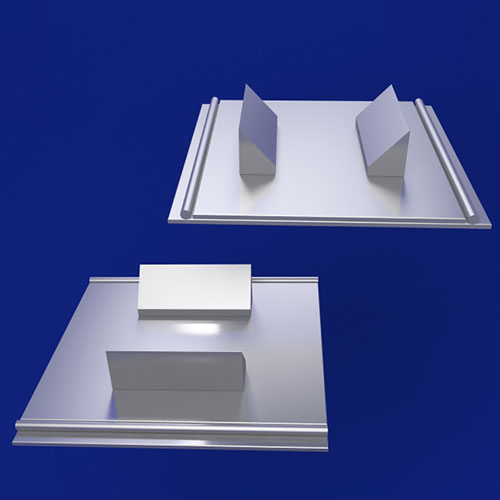

Опоры скользящие направляющие приварные предназначены для крепления трубопроводов из электросварных труб с температурой среды до 300?С на заданной высоте, позволяющее перемещаться трубопроводу по оси под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах, при этом ограничивая боковые перемещения трубопровода с помощью ограничителей направляющей плиты. Применяются при прокладке трубопроводов с наружным диаметром от 530 мм до 1620 мм.
Приварные скользящие направляющие опоры изготавливаются из марок стали 12ХМ; 20; 20К.
Скользящие направляющие приварные опоры изготавливаются в соответствии с чертежами ОСТ 24.125.158-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1
| Испол. | Наруж. диам. трубопров. Дн | Теоретическая масса, кг | Высота до оси трубопровода Н, мм | Ширина по осям ограничителей плиты направляющей В, мм | Длина плиты направляющей L, мм |
| 01 | 530 | 27,78 | 378 | 330 | 400 |
| 02 | 630 | 30,68 | 420 | 380 | 400 |
| 02 | 720 | 30,68 | 470 | 380 | 400 |
| 03 | 820 | 38,20 | 515 | 440 | 500 |
| 03 | 920 | 38,20 | 570 | 440 | 500 |
| 04 | 1020 | 42,60 | 610 | 510 | 500 |
| 05 | 1220 | 48,10 | 685 | 590 | 500 |
| 06 | 1420 | 55,40 | 780 | 715 | 500 |
| 07 | 1620 | 64,60 | 860 | 715 | 500 |
