Чертеж блока пружинного подвесного

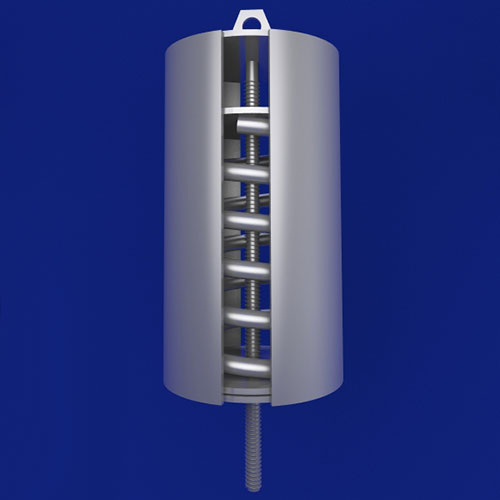

Блоки пружинные подвесные используются в качестве элемента компенсирующего перемещения трубопровода вызванные изменениями температур рабочей среды или другими факторами в вертикальном направлении.
Применяются в горизонтальных и вертикальных подвесках трубопроводов.
Стандартно корпус блоков пружинных подвесных изготавливается из марки стали Ст3.
По запросу возможно изготовление из марок стали – 20; 09Г2С; 12Х18Н10Т и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.
Блоки пружинные подвесные изготавливаются в соответствии с чертежами ОСТ 24.125.111-01 по техническим требованиям ОСТ 24.125.170-01
Таблица 1 — Пружинные блоки на рабочую деформацию F2 = 140 мм (Размеры в миллиметрах):
| Исполнение | Сила пружины при рабочей деформации P2, кН | b | d | H0 | L | L1 | H | D | K, не менее | K1, не менее | Масса наплавленного металла, кг | Масса, кг |
| 01 | 1,26 | 30 | М12 | 270 | 500 | 420 | 370 | 131 | 6 | 3 | 0,04 | 7,7 |
| 02 | 2,73 | 30 | М12 | 284 | 500 | 420 | 370 | 131 | 6 | 3 | 0,04 | 8,6 |
| 03 | 5,24 | 40 | М12 | 308 | 750 | 420 | 500 | 176 | 6 | 3 | 0,06 | 16,5 |
| 04 | 8,00 | 40 | М12 | 327 | 750 | 420 | 500 | 176 | 6 | 3 | 0,06 | 18,4 |
| 05 | 11,67 | 40 | М16 | 346 | 750 | 560 | 500 | 176 | 6 | 3 | 0,06 | 21,3 |
| 06 | 16,34 | 40 | М20 | 369 | 685 | 560 | 500 | 176 | 8 | 3 | 0,09 | 25,3 |
| 07 | 19,66 | 40 | М20 | 414 | 685 | 560 | 500 | 176 | 8 | 3 | 0,09 | 29,5 |
| 08 | 26,34 | 70 | М24 | 399 | 685 | 600 | 500 | 233 | 12 | 4 | 0,16 | 44,9 |
| 09 | 32,60 | 70 | М24 | 507 | 805 | 600 | 650 | 233 | 12 | 4 | 0,31 | 62,1 |
| 10 | 40,00 | 70 | М30 | 528 | 805 | 680 | 650 | 233 | 12 | 4 | 0,31 | 74,4 |
| 11 | 48,60 | 70 | М30 | 549 | 845 | 680 | 650 | 233 | 12 | 4 | 0,35 | 80,3 |
| 12 | 58,45 | 60 | М36 | 508 | 845 | 710 | 610 | 272 | 12 | 6 | 0,48 | 108,2 |
Таблица 2 — Пружинные блоки на рабочую деформацию F2 = 70 мм (Размеры в миллиметрах):
| Исполнение | Сила пружины при рабочей деформации P2, кН | b | d | H0 | L | L1 | H | D | K, не менее | K1, не менее | Масса наплавленного металла, кг | Масса, кг |
| 21 | 1,26 | 30 | М12 | 143 | 350 | 280 | 230 | 131 | 6 | 3 | 0,04 | 5,6 |
| 22 | 2,73 | 30 | М12 | 151 | 350 | 280 | 230 | 131 | 6 | 3 | 0,04 | 6,1 |
| 23 | 5,24 | 40 | М12 | 166 | 510 | 280 | 300 | 176 | 6 | 3 | 0,06 | 11,7 |
| 24 | 8,00 | 40 | М12 | 177 | 510 | 280 | 300 | 176 | 6 | 3 | 0,06 | 12,7 |
| 25 | 11,67 | 40 | М16 | 188 | 510 | 380 | 300 | 176 | 6 | 3 | 0,06 | 14,6 |
| 26 | 16,34 | 40 | М20 | 201 | 455 | 360 | 300 | 176 | 8 | 3 | 0,09 | 17,5 |
| 27 | 19,66 | 40 | М20 | 226 | 455 | 360 | 300 | 176 | 8 | 3 | 0,09 | 19,8 |
| 28 | 26,34 | 70 | М24 | 221 | 650 | 470 | 400 | 233 | 12 | 4 | 0,16 | 33,5 |
| 29 | 32,60 | 70 | М24 | 277 | 595 | 470 | 400 | 233 | 12 | 4 | 0,31 | 41,8 |
| 30 | 40,00 | 70 | М30 | 289 | 595 | 480 | 400 | 233 | 12 | 4 | 0,31 | 51,3 |
| 31 | 48,60 | 70 | М30 | 304 | 535 | 480 | 400 | 233 | 12 | 4 | 0,35 | 55,7 |
| 32 | 58,45 | 60 | М36 | 284 | 535 | 480 | 400 | 272 | 12 | 6 | 0,48 | 76,9 |
Таблица 3 — Спецификация пружинных блоков для подвесок трубопроводов на рабочую деформацию F2 = 140 мм (Размеры в миллиметрах):
| Исполнение | Основание поз. 1, 2 шт. | Тяга поз. 2, 1 шт. | Тарелка поз.3, 1 шт. | Полукорпус поз. 4, 2 шт | Пружина поз. 5, 1 шт. | Проушина поз. 6, 1 шт. | Гайка по ГОСТ 5915 поз. 7, 2 шт. | |||||||||
| Размеры | Материал | Диаметр | Материал | Размеры | Материал | Развернутая длина | s | Материал | Исполнение по ОСТ 24.125.109 | Исполнение по ОСТ 24.125.104 | Диаметр резьбы | Масса, кг | Материал | |||
| D | s | D | s | |||||||||||||
| 01 | 125 | 6 | Ст3сп3 ГОСТ 16523 | 12 | Сталь 20 ГОСТ 1050 | 119 | 6 | Ст3сп3 ГОСТ 14637 | 175 | 3 | 4-IVСт3сп ГОСТ 16523 | 01 | 01 | М12 | 0,030 | Сталь 35 ГОСТ 1050 |
| 02 | 125 | 6 | Ст3сп3 ГОСТ 16523 | 12 | Сталь 20 ГОСТ 1050 | 119 | 6 | Ст3сп3 ГОСТ 14637 | 175 | 3 | 4-IVСт3сп ГОСТ 16523 | 02 | 01 | М12 | 0,030 | Сталь 35 ГОСТ 1050 |
| 03 | 170 | 6 | Ст3сп3 ГОСТ 16523 | 12 | Сталь 20 ГОСТ 1050 | 163 | 8 | Ст3пс5 ГОСТ 14637 | 250 | 3 | 4-IVСт3сп ГОСТ 16523 | 03 | 01 | М12 | 0,030 | Сталь 35 ГОСТ 1050 |
| 04 | 170 | 6 | Ст3сп3 ГОСТ 16523 | 12 | Сталь 20 ГОСТ 1050 | 163 | 8 | Ст3пс5 ГОСТ 14637 | 250 | 3 | 4-IVСт3сп ГОСТ 16523 | 04 | 01 | М12 | 0,030 | Сталь 35 ГОСТ 1050 |
| 05 | 170 | 6 | Ст3сп3 ГОСТ 16523 | 16 | Сталь 20 ГОСТ 1050 | 163 | 8 | Ст3пс5 ГОСТ 14637 | 250 | 3 | 4-IVСт3сп ГОСТ 16523 | 05 | 02 | М16 | 0,066 | Сталь 35 ГОСТ 1050 |
| 06 | 170 | 8 | Ст3пс5 ГОСТ 14637 | 20 | Сталь 20 ГОСТ 1050 | 163 | 10 | Ст3пс5 ГОСТ 14637 | 250 | 3 | 4-IVСт3сп ГОСТ 16523 | 06 | 02 | М20 | 0,126 | Сталь 35 ГОСТ 1050 |
| 07 | 170 | 8 | Ст3пс5 ГОСТ 14637 | 20 | Сталь 20 ГОСТ 1050 | 163 | 10 | Ст3пс5 ГОСТ 14637 | 250 | 3 | 4-IVСт3сп ГОСТ 16523 | 07 | 02 | М20 | 0,126 | Сталь 35 ГОСТ 1050 |
| 08 | 225 | 10 | Ст3пс5 ГОСТ 14637 | 24 | Сталь 20 ГОСТ 1050 | 215 | 12 | Ст3сп5 ГОСТ 14637 | 290 | 4 | Ст3сп2 ГОСТ 14637 | 08 | 03 | М24 | 0,214 | Сталь 35 ГОСТ 1050 |
| 09 | 225 | 10 | Ст3сп5 ГОСТ 14637 | 24 | Сталь 20 ГОСТ 1050 | 215 | 12 | Ст3сп5 ГОСТ 14637 | 290 | 4 | Ст3сп2 ГОСТ 14637 | 09 | 03 | М24 | 0,214 | Сталь 35 ГОСТ 1050 |
| 10 | 225 | 16 | Ст3сп5 ГОСТ 14637 | 30 | Сталь 20 ГОСТ 1050 | 215 | 16 | Ст3сп5 ГОСТ 14637 | 290 | 4 | Ст3сп2 ГОСТ 14637 | 10 | 04 | М30 | 0,450 | Сталь 35 ГОСТ 1050 |
| 11 | 225 | 16 | Ст3сп5 ГОСТ 14637 | 30 | Сталь 20 ГОСТ 1050 | 215 | 20 | Ст3сп5 ГОСТ 14637 | 290 | 4 | Ст3сп2 ГОСТ 14637 | 11 | 04 | М30 | 0,450 | Сталь 35 ГОСТ 1050 |
| 12 | 260 | 16 | Ст3сп5 ГОСТ 14637 | 36 | Сталь 20 ГОСТ 1050 | 250 | 20 | Ст3сп5 ГОСТ 14637 | 355 | 6 | Ст3сп3 ГОСТ 14637 | 12 | 05 | М36 | 0,754 | Сталь 35 ГОСТ 1050 |
Таблица 4 — Спецификация пружинных блоков для подвесок трубопроводов на рабочую деформацию F2 = 70 мм (Размеры в миллиметрах):
| Исполнение | Основание поз. 1, 2 шт. | Тяга поз. 2, 1 шт. | Тарелка поз.3, 1 шт. | Полукорпус поз. 4, 2 шт | Пружина поз. 5, 1 шт. | Проушина поз. 6, 1 шт. | Гайка по ГОСТ 5915 поз. 7, 2 шт. | |||||||||
| Размеры | Материал | Диаметр | Материал | Размеры | Материал | Развернутая длина | s | Материал | Исполнение по ОСТ 24.125.109 | Исполнение по ОСТ 24.125.104 | Диаметр резьбы | Масса, кг | Материал | |||
| D | s | D | s | |||||||||||||
| 21 | 125 | 6 | Ст3сп3 ГОСТ 16523 | 12 | Сталь 20 ГОСТ 1050 | 119 | 6 | Ст3сп3 ГОСТ 14637 | 175 | 3 | 4-IVСт3сп ГОСТ 16523 | 21 | 01 | М12 | 0,030 | Сталь 35 ГОСТ 1050 |
| 22 | 125 | 6 | Ст3сп3 ГОСТ 16523 | 12 | Сталь 20 ГОСТ 1050 | 119 | 6 | Ст3сп3 ГОСТ 14637 | 175 | 3 | 4-IVСт3сп ГОСТ 16523 | 22 | 01 | М12 | 0,030 | Сталь 35 ГОСТ 1050 |
| 23 | 170 | 6 | Ст3сп3 ГОСТ 16523 | 12 | Сталь 20 ГОСТ 1050 | 163 | 8 | Сталь 20 ГОСТ 1050 | 250 | 3 | 4-IVСт3сп ГОСТ 16523 | 23 | 01 | М12 | 0,030 | Сталь 35 ГОСТ 1050 |
| 24 | 170 | 6 | Ст3сп3 ГОСТ 16523 | 12 | Сталь 20 ГОСТ 1050 | 163 | 8 | Сталь 20 ГОСТ 1050 | 250 | 3 | 4-IVСт3сп ГОСТ 16523 | 24 | 01 | М12 | 0,030 | Сталь 35 ГОСТ 1050 |
| 25 | 170 | 6 | Ст3сп3 ГОСТ 16523 | 16 | Сталь 20 ГОСТ 1050 | 163 | 8 | Сталь 20 ГОСТ 1050 | 250 | 3 | 4-IVСт3сп ГОСТ 16523 | 25 | 02 | М16 | 0,066 | Сталь 35 ГОСТ 1050 |
| 26 | 170 | 8 | Ст3пс5 ГОСТ 14637 | 20 | Сталь 20 ГОСТ 1050 | 163 | 10 | Сталь 20 ГОСТ 1050 | 250 | 3 | 4-IVСт3сп ГОСТ 16523 | 26 | 02 | М20 | 0,126 | Сталь 35 ГОСТ 1050 |
| 27 | 170 | 8 | Ст3пс5 ГОСТ 14637 | 20 | Сталь 20 ГОСТ 1050 | 163 | 10 | Сталь 20 ГОСТ 1050 | 250 | 3 | 4-IVСт3сп ГОСТ 16523 | 27 | 02 | М20 | 0,126 | Сталь 35 ГОСТ 1050 |
| 28 | 225 | 10 | Ст3пс5 ГОСТ 14637 | 24 | Сталь 20 ГОСТ 1050 | 215 | 12 | Сталь 20 ГОСТ 1050 | 290 | 4 | Ст3сп2 ГОСТ 14623 | 28 | 03 | М24 | 0,214 | Сталь 35 ГОСТ 1050 |
| 29 | 225 | 10 | Ст3сп5 ГОСТ 14637 | 24 | Сталь 20 ГОСТ 1050 | 215 | 12 | Сталь 20 ГОСТ 1050 | 290 | 4 | Ст3сп2 ГОСТ 14623 | 29 | 03 | М24 | 0,214 | Сталь 35 ГОСТ 1050 |
| 30 | 225 | 16 | Ст3сп5 ГОСТ 14637 | 30 | Сталь 20 ГОСТ 1050 | 215 | 16 | Сталь 20 ГОСТ 1050 | 290 | 4 | Ст3сп2 ГОСТ 14623 | 30 | 04 | М30 | 0,450 | Сталь 35 ГОСТ 1050 |
| 31 | 225 | 16 | Ст3сп5 ГОСТ 14637 | 30 | Сталь 20 ГОСТ 1050 | 215 | 20 | Сталь 20 ГОСТ 1050 | 290 | 4 | Ст3сп2 ГОСТ 14623 | 31 | 04 | М30 | 0,450 | Сталь 35 ГОСТ 1050 |
| 32 | 260 | 16 | Ст3сп5 ГОСТ 14637 | 36 | Сталь 20 ГОСТ 1050 | 250 | 20 | Сталь 20 ГОСТ 1050 | 355 | 6 | Ст3сп3 ГОСТ 14637 | 22 | 05 | М36 | 0,754 | Сталь 35 ГОСТ 1050 |
Цены на блок пружинный подвесной ОСТ 24.125.111-01
| № | Наименование | Сила пружины при рабочей деформации P,кН | Высота пружины, мм | Высота блока, мм | Масса изделия, кг | Стоимость за ед., руб.* |
| Пружинные блоки на рабочую деформацию F=140 мм | ||||||
| 1 | 01 ОСТ 24.125.111 | 1,26 | 270 | 500 | 7,7 | договорная |
| 2 | 02 ОСТ 24.125.111 | 2,73 | 284 | 500 | 8,6 | договорная |
| 3 | 03 ОСТ 24.125.111 | 5,24 | 308 | 750 | 16,5 | договорная |
| 4 | 04 ОСТ 24.125.111 | 8 | 327 | 750 | 18,4 | договорная |
| 5 | 05 ОСТ 24.125.111 | 11,67 | 346 | 750 | 21,3 | договорная |
| 6 | 06 ОСТ 24.125.111 | 16,34 | 369 | 685 | 25,3 | договорная |
| 7 | 07 ОСТ 24.125.111 | 19,66 | 414 | 685 | 29,5 | договорная |
| 8 | 08 ОСТ 24.125.111 | 26,34 | 399 | 685 | 44,9 | договорная |
| 9 | 09 ОСТ 24.125.111 | 32,6 | 507 | 805 | 62,1 | договорная |
| 10 | 10 ОСТ 24.125.111 | 40 | 528 | 805 | 74,4 | договорная |
| 11 | 11 ОСТ 24.125.111 | 48,6 | 549 | 845 | 80,3 | договорная |
| 12 | 12 ОСТ 24.125.111 | 58,45 | 508 | 845 | 108,2 | договорная |
| Пружинные блоки на рабочую деформацию F=70 мм | ||||||
| 13 | 21 ОСТ 24.125.111 | 1,26 | 143 | 350 | 5,6 | договорная |
| 14 | 22 ОСТ 24.125.111 | 2,73 | 151 | 350 | 6,1 | договорная |
| 15 | 23 ОСТ 24.125.111 | 5,24 | 166 | 510 | 11,7 | договорная |
| 16 | 24 ОСТ 24.125.111 | 8 | 177 | 510 | 12,7 | договорная |
| 17 | 25 ОСТ 24.125.111 | 11,67 | 188 | 510 | 14,6 | договорная |
| 18 | 26 ОСТ 24.125.111 | 16,34 | 201 | 455 | 17,5 | договорная |
| 19 | 27 ОСТ 24.125.111 | 19,66 | 226 | 455 | 19,8 | договорная |
| 20 | 28 ОСТ 24.125.111 | 26,34 | 221 | 650 | 33,5 | договорная |
| 21 | 29 ОСТ 24.125.111 | 32,6 | 277 | 595 | 41,8 | договорная |
| 22 | 30 ОСТ 24.125.111 | 40 | 289 | 595 | 51,3 | договорная |
| 23 | 31 ОСТ 24.125.111 | 48,6 | 304 | 535 | 55,7 | договорная |
| 24 | 32 ОСТ 24.125.111 | 58,45 | 284 | 535 | 76,9 | договорная |
