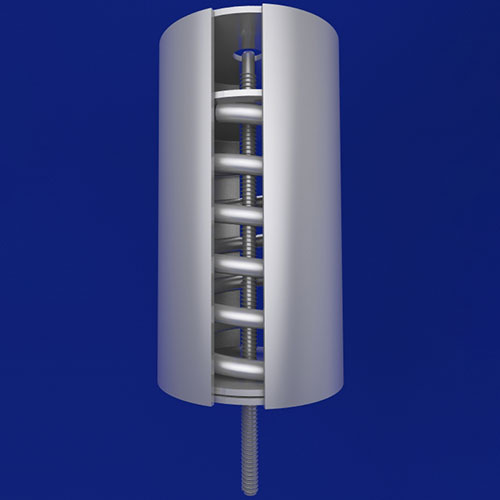

ОСТ 24.125.112-01

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Чертеж опорного пружинного блока

чертеж опорного пружинного блока

Блоки пружинные опорные используются в качестве элемента компенсирующего перемещения трубопровода вызванные изменениями температур рабочей среды или другими факторами в вертикальном направлении.

Применяются в подвесках и опорах горизонтальных и вертикальных трубопроводов.

Стандартно корпус блоков пружинных опорных изготавливается из марки стали Ст3.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Блоки пружинные подвесные изготавливаются в соответствии с чертежами ОСТ 24.125.112-01 по техническим требованиям ОСТ 24.125.170-01.

Таблица 1 — Пружинные блоки на рабочую деформацию F₂ = 140 мм (Размеры в миллиметрах):

Исполнение	Сила пружины при рабочей деформации, кН	b	d	H₀	L*	L1*	H*	D*	K, не менее	Масса наплавленного металла, кг	Масса, кг
01	1,26	30	М12	270	625	560	370	131	3	0,025	7,7
02	2,73	30	М12	284	625	560	370	131	3	0,025	8,5
03	5,24	40	М12	308	700	560	500	176	3	0,035	16,4
04	8,00	40	М12	327	700	560	500	176	3	0,035	18,3
05	11,67	40	М16	346	700	720	500	176	3	0,035	21,1
06	16,34	40	М20	369	780	720	500	176	3	0,035	23,8
07	19,66	40	М20	414	780	720	500	176	3	0,035	29,4
08	26,34	70	М24	399	830	780	500	233	4	0,073	44,5
09	32,60	70	М24	507	870	780	650	233	4	0,073	61,6
10	40,00	70	М30	528	930	870	650	233	4	0,073	73,9
11	48,60	70	М30	549	930	900	650	233	4	0,073	81,0
12	58,45	60	М36	508	975	950	610	272	6	0,200	107,6

Таблица 2 — Пружинные блоки на рабочую деформацию F₂ = 70 мм (Размеры в миллиметрах):

Исполнение	Сила пружины при рабочей деформации P₂, кН	b	d	H₀	L*	L1*	H*	D*	K, не менее	Масса наплавленного металла, кг	Масса, кг
21	1,26	30	М12	143	470	420	230	131	3	0,025	5,5
22	2,73	30	М12	151	470	420	230	131	3	0,025	6,0
23	5,24	40	М12	166	555	420	300	176	3	0,035	11,6
24	8,00	40	М12	177	555	420	300	176	3	0,035	12,6
25	11,67	40	М16	188	555	470	300	176	3	0,035	14,3
26	16,34	40	М20	201	610	560	300	176	3	0,035	17,5
27	19,66	40	М20	226	610	560	300	176	3	0,035	19,8
28	26,34	70	М24	221	700	580	400	233	4	0,073	33,0
29	32,60	70	М24	277	730	580	400	233	4	0,073	41,1
30	40,00	70	М30	289	730	680	400	233	4	0,073	51,0
31	48,60	70	М30	304	700	680	400	233	4	0,073	55,4
32	58,45	60	М36	284	750	710	400	272	6	0,200	76,3

Таблица 3 — Спецификация пружинных блоков для подвесок трубопроводов на рабочую деформацию F₂ = 140 мм (Размеры в миллиметрах):

Исполнение	Основание поз. 1, 2 шт.			Тяга поз. 2, 1 шт		Тарелка поз. 3, 1 шт			Полукорпус поз.4, 2 шт.			Пружина поз. 5, 1 шт.	Гайка по ГОСТ 5915 поз. 6, 1 шт			Гайка по ГОСТ 5916 поз. 7, 1 шт.
	Размеры		Материал	Диаметр	Материал	Размеры		Материал	Развернутая длина	s	Материал	Исполнение по ОСТ 24.125.109	Диаметр резьбы	Масса, кг	Материал	Диаметр резьбы	Масса, кг	Материал
	D	s	Материал	Диаметр	Материал	D	s	Материал	Развернутая длина	s	Материал	Исполнение по ОСТ 24.125.109	Диаметр резьбы	Масса, кг	Материал	Диаметр резьбы	Масса, кг	Материал
01	125	6	Ст3сп3 ГОСТ 16523	12	Сталь 20 ГОСТ 1050	119	6	Ст3сп3 ГОСТ 14637	175	3	4-IVСт3сп ГОСТ 16523	01	М12	0,015	Сталь 35 ГОСТ 1050	М12	0,011	Сталь 35 ГОСТ 1050
02	125	6	Ст3сп3 ГОСТ 16523	12	Сталь 20 ГОСТ 1050	119	6	Ст3сп3 ГОСТ 14637	175	3	4-IVСт3сп ГОСТ 16523	02	М12	0,015	Сталь 35 ГОСТ 1050	М12	0,011	Сталь 35 ГОСТ 1050
03	170	6	Ст3сп3 ГОСТ 16523	12	Сталь 20 ГОСТ 1050	163	8	Ст3пс5 ГОСТ 14637	250	3	4-IVСт3сп ГОСТ 16523	03	М12	0,015	Сталь 35 ГОСТ 1050	М12	0,011	Сталь 35 ГОСТ 1050
04	170	6	Ст3сп3 ГОСТ 16523	12	Сталь 20 ГОСТ 1050	163	8	Ст3пс5 ГОСТ 14637	250	3	4-IVСт3сп ГОСТ 16523	04	М12	0,015	Сталь 35 ГОСТ 1050	М12	0,011	Сталь 35 ГОСТ 1050
05	170	6	Ст3сп3 ГОСТ 16523	16	Сталь 20 ГОСТ 1050	163	8	Ст3пс5 ГОСТ 14637	250	3	4-IVСт3сп ГОСТ 16523	05	М16	0,033	Сталь 35 ГОСТ 1050	М16	0,020	Сталь 35 ГОСТ 1050
06	170	8	Ст3пс5 ГОСТ 14637	20	Сталь 20 ГОСТ 1050	163	10	Ст3пс5 ГОСТ 14637	250	3	4-IVСт3сп ГОСТ 16523	06	М20	0,063	Сталь 35 ГОСТ 1050	М20	0,035	Сталь 35 ГОСТ 1050
07	170	8	Ст3пс5 ГОСТ 14637	20	Сталь 20 ГОСТ 1050	163	10	Ст3пс5 ГОСТ 14637	250	3	4-IVСт3сп ГОСТ 16523	07	М20	0,063	Сталь 35 ГОСТ 1050	М20	0,035	Сталь 35 ГОСТ 1050
08	225	10	Ст3пс5 ГОСТ 14637	24	Сталь 20 ГОСТ 1050	215	12	Ст3сп5 ГОСТ 14637	290	4	Ст3пс2 ГОСТ 14637	08	М24	0,107	Сталь 35 ГОСТ 1050	М24	0,055	Сталь 35 ГОСТ 1050
09	225	10	Ст3сп5 ГОСТ 14637	24	Сталь 20 ГОСТ 1050	215	12	Ст3сп5 ГОСТ 14637	290	4	Ст3пс2 ГОСТ 14637	09	М24	0,107	Сталь 35 ГОСТ 1050	М24	0,055	Сталь 35 ГОСТ 1050
10	225	16	Ст3сп5 ГОСТ 14637	30	Сталь 20 ГОСТ 1050	215	16	Ст3сп5 ГОСТ 14637	290	4	Ст3пс2 ГОСТ 14637	10	М30	0,225	Сталь 35 ГОСТ 1050	М30	0,110	Сталь 35 ГОСТ 1050
11	225	16	Ст3сп5 ГОСТ 14637	30	Сталь 20 ГОСТ 1050	215	20	Ст3сп5 ГОСТ 14637	290	4	Ст3пс2 ГОСТ 14637	11	М30	0,225	Сталь 35 ГОСТ 1050	М30	0,110	Сталь 35 ГОСТ 1050
12	260	16	Ст3сп5 ГОСТ 14637	36	Сталь 20 ГОСТ 1050	250	20	Ст3сп5 ГОСТ 14637	355	6	Ст3сп3 ГОСТ 14637	12	М36	0,377	Сталь 35 ГОСТ 1050	М30	0,182	Сталь 35 ГОСТ 1050

Таблица 4 — Спецификация пружинных блоков для подвесок трубопроводов на рабочую деформацию F₂ = 70 мм (Размеры в миллиметрах):

Исполнение	Основание поз. 1, 2 шт.			Тяга поз. 2, 1 шт		Тарелка поз. 3, 1 шт			Полукорпус поз.4, 2 шт.			Пружина поз. 5, 1 шт.	Гайка по ГОСТ 5915 поз. 6, 1 шт			Гайка по ГОСТ 5916 поз. 7, 1 шт.
	Размеры		Материал	Диаметр	Материал	Размеры		Материал	Развернутая длина	s	Материал	Исполнение по ОСТ 24.125.109	Диаметр резьбы	Масса, кг	Материал	Диаметр резьбы	Масса, кг	Материал
	D	s	Материал	Диаметр	Материал	D	s	Материал	Развернутая длина	s	Материал	Исполнение по ОСТ 24.125.109	Диаметр резьбы	Масса, кг	Материал	Диаметр резьбы	Масса, кг	Материал
21	125	6	Ст3сп3 ГОСТ 16523	12	Сталь 20 ГОСТ 1050	119	6	Ст3сп3 ГОСТ 14637	175	3	4-IVСт3сп ГОСТ 16523	21	М12	0,015	Сталь 35 ГОСТ 1050	М12	0,011	Сталь 35 ГОСТ 1050
22	125	6	Ст3сп3 ГОСТ 16523	12	Сталь 20 ГОСТ 1050	119	6	Ст3сп3 ГОСТ 14637	175	3	4-IVСт3сп ГОСТ 16523	22	М12	0,015	Сталь 35 ГОСТ 1050	М12	0,011	Сталь 35 ГОСТ 1050
23	170	6	Ст3сп3 ГОСТ 16523	12	Сталь 20 ГОСТ 1050	163	8	Ст3пс5 ГОСТ 14637	250	3	4-IVСт3сп ГОСТ 16523	23	М12	0,015	Сталь 35 ГОСТ 1050	М12	0,011	Сталь 35 ГОСТ 1050
24	170	6	Ст3сп3 ГОСТ 16523	12	Сталь 20 ГОСТ 1050	163	8	Ст3пс5 ГОСТ 14637	250	3	4-IVСт3сп ГОСТ 16523	24	М12	0,015	Сталь 35 ГОСТ 1050	М12	0,011	Сталь 35 ГОСТ 1050
25	170	6	Ст3сп3 ГОСТ 16523	16	Сталь 20 ГОСТ 1050	163	8	Ст3пс5 ГОСТ 14637	250	3	4-IVСт3сп ГОСТ 16523	25	М16	0,033	Сталь 35 ГОСТ 1050	М16	0,020	Сталь 35 ГОСТ 1050
26	170	8	Ст3пс5 ГОСТ 14637	20	Сталь 20 ГОСТ 1050	163	10	Ст3пс5 ГОСТ 14637	250	3	4-IVСт3сп ГОСТ 16523	26	М20	0,063	Сталь 35 ГОСТ 1050	М20	0,035	Сталь 35 ГОСТ 1050
27	170	8	Ст3пс5 ГОСТ 14637	20	Сталь 20 ГОСТ 1050	163	10	Ст3пс5 ГОСТ 14637	250	3	4-IVСт3сп ГОСТ 16523	27	М20	0,063	Сталь 35 ГОСТ 1050	М20	0,035	Сталь 35 ГОСТ 1050
28	225	10	Ст3пс5 ГОСТ 14637	24	Сталь 20 ГОСТ 1050	215	12	Ст3сп5 ГОСТ 14637	290	4	Ст3пс2 ГОСТ 14637	28	М24	0,107	Сталь 35 ГОСТ 1050	М24	0,055	Сталь 35 ГОСТ 1050
29	225	10	Ст3сп5 ГОСТ 14637	24	Сталь 20 ГОСТ 1050	215	12	Ст3сп5 ГОСТ 14637	290	4	Ст3пс2 ГОСТ 14637	29	М24	0,107	Сталь 35 ГОСТ 1050	М24	0,055	Сталь 35 ГОСТ 1050
30	225	16	Ст3сп5 ГОСТ 14637	30	Сталь 20 ГОСТ 1050	215	16	Ст3сп5 ГОСТ 14637	290	4	Ст3пс2 ГОСТ 14637	30	М30	0,225	Сталь 35 ГОСТ 1050	М30	0,110	Сталь 35 ГОСТ 1050
31	225	16	Ст3сп5 ГОСТ 14637	30	Сталь 20 ГОСТ 1050	215	20	Ст3сп5 ГОСТ 14637	290	4	Ст3пс2 ГОСТ 14637	31	М30	0,225	Сталь 35 ГОСТ 1050	М30	0,110	Сталь 35 ГОСТ 1050
32	260	16	Ст3сп5 ГОСТ 14637	36	Сталь 20 ГОСТ 1050	250	20	Ст3сп5 ГОСТ 14637	355	6	Ст3сп3 ГОСТ 14637	32	М36	0,377	Сталь 35 ГОСТ 1050	М30	0,182	Сталь 35 ГОСТ 1050

Цены на опорный пружинный блок ОСТ 24.125.112-01

№	Наименование	Сила пружины при рабочей деформации,кН	Высота пружины, мм	Высота блока, мм	Масса изделия, кг	Стоимость за ед., руб.*
Пружинные блоки на рабочую деформациюF=140 мм
1	01ОСТ 24.125.112	1,26	270	625	7,7	договорная
2	02ОСТ 24.125.112	2,73	284	625	8,5	договорная
3	03ОСТ 24.125.112	5,24	308	700	16,4	договорная
4	04ОСТ 24.125.112	8	327	700	18,3	договорная
5	05ОСТ 24.125.112	11,67	346	700	21,1	договорная
6	06ОСТ 24.125.112	16,34	369	780	23,8	договорная
7	07ОСТ 24.125.112	19,66	414	780	29,4	договорная
8	08ОСТ 24.125.112	26,34	399	830	44,5	договорная
9	09ОСТ 24.125.112	32,6	507	870	61,6	договорная
10	10ОСТ 24.125.112	40	528	930	73,9	договорная
11	11ОСТ 24.125.112	48,6	549	930	81	договорная
12	12ОСТ 24.125.112	58,45	508	975	107,6	договорная
Пружинные блоки на рабочую деформациюF=70 мм
13	21ОСТ 24.125.112	1,26	143	470	5,5	договорная
14	22ОСТ 24.125.112	2,73	151	470	6	договорная
15	23ОСТ 24.125.112	5,24	166	555	11,6	договорная
16	24ОСТ 24.125.112	8	177	555	12,6	договорная
17	25ОСТ 24.125.112	11,67	188	555	14,3	договорная
18	26ОСТ 24.125.112	16,34	201	610	17,5	договорная
19	27ОСТ 24.125.112	19,66	226	610	19,8	договорная
20	28ОСТ 24.125.112	26,34	221	700	33	договорная
21	29ОСТ 24.125.112	32,6	277	730	41,1	договорная
22	30ОСТ 24.125.112	40	289	730	51,1	договорная
23	31ОСТ 24.125.112	48,6	304	700	55,4	договорная
24	32ОСТ 24.125.112	58,45	284	750	76,9	договорная
