ОСТ 24.125.113-01

от

290 руб./шт

Варианты цен

290 руб./шт

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Чертеж блока хомутового

чертеж лока хомутового №1 чертеж блока хомутового №2

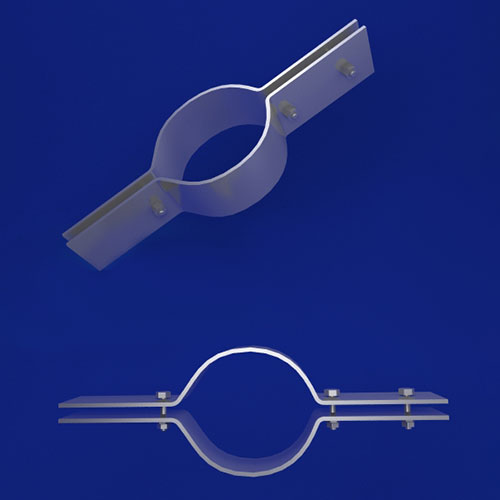

Блок хомутовый деталь, непосредственно соприкасающаяся с трубопроводом. Состоит из двух полухомутов которые обхватывают трубу и соединяются между собой шпильками или болтами. Марка стали блока хомутового зависит от температуры рабочей среды. Применяются в подвесках горизонтальных трубопроводов.

Наружный диаметр прокладываемых трубопроводов 57 – 920мм.

Стандартно блоки хомутовые изготавливаются из марок сталей 20; 12ХМ.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Блоки хомутовые для горизонтальных трубопроводов изготавливаются в соответствии с чертежами ОСТ 24.125.113-01 по техническим требованиям ОСТ 24.125.170-01.

Таблица 1 — Размеры хомутовых блоков для горизонтальных трубопроводов из хромомолибденовадиевых сталей (Размеры в миллиметрах)

Исполнение	Наружный диаметр Da	Рисунок	A	A1	a	b	L	d	Масса, кг
01	57	1	140	105	8	40	300	М16	1,7
02	76	1	150	125	8	40	330	М16	1,8
03	108	1	150	180	8	40	385	М16	2,1
04	133	1	160	205	12	60	420	М16	3,2
05	159	1	160	240	12	60	455	М16	3,6
06	194	1	160	290	16	80	530	М24	6,6
07	219	1	170	315	16	80	565	М24	10,2
08	245	1	170	350	16	80	600	М24	10,8
09	273	1	170	390	20	100	640	М24	13,8
10	325	1	180	440	24	100	700	М24	15,2
11	377	1	180	520	24	80	780	М24	13,8
12	377	1	180	520	24	100	815	М36	36,7
13	426	1	180	570	30	80	830	М24	14,9
14	426	1	180	570	30	100	865	М36	39,1
15	465	1	180	610	30	80	870	М24	15,7
16	465	1	180	630	30	100	925	М36	41,5
17	530	1	180	690	30	100	985	М36	44,7
18	630	1	180	800	36	100	1095	М36	50,0
19	720	1	180	900	36	100	1225	М42	61,0
20	920	1	180	1100	80	140	1425	М42	94,0

Таблица 2 — Размеры хомутовых блоков для горизонтальных трубопроводов из углеродистых и кремнемарганцовистых сталей (Размеры в миллиметрах)

Исполнение	Наружный диаметр Da	Рисунок	A	A1	a	b	L	d	Масса, кг
21	57	1	120	105	8	40	280	М16	1,6
22	76	1	130	125	8	40	310	М16	1,8
23	89	1	130	150	8	40	335	М16	1,9
24	108	1	130	180	8	40	365	М16	2,1
25	133	1	130	205	12	60	390	М16	3,0
26	159	1	140	240	12	60	435	М16	3,4
27	194	1	140	290	16	80	510	М24	6,4
28	219	1	140	315	16	100	535	М24	11,8
29	245	1	140	350	16	100	570	М24	12,4
30	273	1	140	390	20	100	610	М24	13,4
31	325	1	150	440	24	100	670	М24	14,6
32	377	1	150	520	24	120	785	М36	24,5
33	426	1	150	570	30	120	835	М36	25,9
34	465	1	150	610	30	120	875	М36	33,1
35	530	1	150	690	30	120	955	М36	35,9
36	630	1	150	800	36	120	1065	М36	39,9
37	720	1	150	900	36	120	1195	М42	69,8
38	820	1	150	1000	36	120	1295	М42	75,8

Таблица 3 — Размеры хомутовых блоков для горизонтальных трубопроводов из аустенитных сталей (Размеры в миллиметрах)

Исполнение	Наружный диаметр Da	Рисунок	A	A1	a	b	B1	L	d	Масса, кг
39	57	2	120	105	8	40	55	280	М16	1,7
40	76	2	130	125	8	40	55	310	М16	1,9
41	89	2	130	150	8	40	55	335	М16	2,0
42	108	2	130	180	8	40	55	365	М16	2,2
43	133	2	130	205	12	60	65	390	М16	3,2
44	159	2	140	240	12	60	65	435	М16	3,7
45	219,220	2	140	315	16	100	105	535	М24	12,4
46	245	2	140	350	16	100	105	570	М24	13,0
47	273	2	140	390	20	100	105	610	М24	14,1
48	325	2	150	440	24	100	105	670	М24	15,4

Цены на блок хомутовый ОСТ 24.125.113-01

№	Наименование	Наружный диаметр	Ширина блока, мм	Высота блока, мм	Масса изделия, кг	Стоимость за ед., руб.*
Хомутовые блоки из хромомолибденованадиевых сталей
1	01ОСТ 24.125.113	57	40	300	1,7	договорная
2	02ОСТ 24.125.113	76	40	330	1,8	договорная
3	03ОСТ 24.125.113	108	40	385	2,1	договорная
4	04ОСТ 24.125.113	133	60	420	3,2	договорная
5	05ОСТ 24.125.113	159	60	455	3,6	договорная
6	06ОСТ 24.125.113	194	80	530	6,6	договорная
7	07 ОСТ 24.125.113	219	80	565	10,2	договорная
8	08ОСТ 24.125.113	245	80	600	10,8	договорная
9	09ОСТ 24.125.113	273	100	640	13,8	договорная
10	10ОСТ 24.125.113	325	100	700	15,2	договорная
11	11ОСТ 24.125.113	377	80	780	13,8	договорная
12	12ОСТ 24.125.113	377	100	815	36,7	договорная
13	13ОСТ 24.125.113	426	80	830	14,9	договорная
14	14ОСТ 24.125.113	426	100	865	39,1	договорная
15	15ОСТ 24.125.113	465	80	870	15,7	договорная
16	16ОСТ 24.125.113	465	100	925	41,5	договорная
17	17ОСТ 24.125.113	530	100	985	44,7	договорная
18	18ОСТ 24.125.113	630	100	1095	50	договорная
19	19 ОСТ 24.125.113	720	100	1225	61	договорная
20	20ОСТ 24.125.113	920	140	1425	94	договорная
Хомутовые блоки из углеродистых и кремнемарганцовистых сталей
21	21ОСТ 24.125.113	57	40	280	1,6	договорная
22	22ОСТ 24.125.113	76	40	310	1,8	договорная
23	23ОСТ 24.125.113	89	40	335	1,9	договорная
24	24ОСТ 24.125.113	108	40	365	2,1	договорная
25	25ОСТ 24.125.113	133	60	390	3	договорная
26	26ОСТ 24.125.113	159	60	435	3,4	договорная
27	27ОСТ 24.125.113	194	80	510	6,4	договорная
28	28 ОСТ 24.125.113	219	100	535	11,8	договорная
29	29ОСТ 24.125.113	245	100	570	12,4	договорная
30	30ОСТ 24.125.113	273	100	610	13,4	договорная
31	31ОСТ 24.125.113	325	100	670	14,6	договорная
32	32ОСТ 24.125.113	377	120	785	24,5	договорная
33	33ОСТ 24.125.113	426	120	835	25,9	договорная
34	34ОСТ 24.125.113	465	120	875	33,1	договорная
35	35ОСТ 24.125.113	530	120	955	35,9	договорная
36	36ОСТ 24.125.113	630	120	1065	39,9	договорная
37	37ОСТ 24.125.113	720	120	1195	69,8	договорная
38	38ОСТ 24.125.113	820	120	1295	75,8	договорная
Хомутовые блоки из аустенитных сталей
39	39ОСТ 24.125.113	57	40	280	1,7	договорная
40	40ОСТ 24.125.113	76	40	310	1,9	договорная
41	41ОСТ 24.125.113	89	40	335	2	договорная
42	42ОСТ 24.125.113	108	40	365	2,2	договорная
43	43ОСТ 24.125.113	133	60	390	3,2	договорная
44	44ОСТ 24.125.113	159	60	435	3,7	договорная
45	45ОСТ 24.125.113	219,22	100	535	12,4	договорная
46	46ОСТ 24.125.113	245	100	570	13	договорная
47	47ОСТ 24.125.113	273	100	610	14,1	договорная
48	48ОСТ 24.125.113	325	100	670	15,4	договорная
