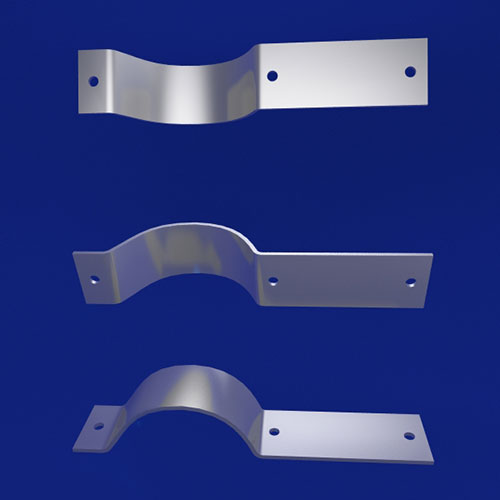

Чертеж полухомута
Полухомуты деталь, непосредственно соприкасающаяся с трубопроводом. Используются парно, обхватывают трубу образуя хомут ОСТ 24.125.113-01, и соединяются между собой шпильками или болтами. Марка стали полухомутов зависит от температуры рабочей среды. Применяются в подвесках горизонтальных трубопроводов.
Наружный диаметр прокладываемых трубопроводов 57 – 920 мм.
Стандартно полухомуты изготавливаются из марок сталей 20; 12ХМ.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Полухомуты для горизонтальных трубопроводов изготавливаются в соответствии с чертежами ОСТ 24.125.114-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1 — Полухомы для хомутовых блоков подвесок горизонтальных трубопроводов из хромомолибденованадиевых сталей (Размеры в миллиметрах)
| Испол. | Наруж. диаметр трубопровода Da | A | A1 | b | b1+2 | d | r | l | L | L1 | Материал | Развер. длина (справ.) | Масса, кг | |||||||||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | s* | Марка стали | |||||
| 01 | 57 | 140 | -1,0 | 105 | ±0,5 | 40 | +4 | 25 | 18 | +0,43 | 30 | ±1,0 | 4 | ±1,0 | 300 | +7 | 220 | +4 | 6 | 12ХМ3 ГОСТ 5520 | 322 | 0,57 |
| 02 | 76 | 150 | -1,0 | 125 | ±0,5 | 40 | +4 | 25 | 18 | +0,43 | 39 | ±1,5 | 4 | ±1,0 | 330 | +7 | 240 | +4 | 6 | 12ХМ3 ГОСТ 5520 | 361 | 0,64 |
| 03 | 108 | 150 | -1,0 | 180 | ±0,5 | 40 | +4 | 25 | 18 | +0,43 | 55 | ±1,5 | 4 | ±1,0 | 385 | +7 | 268 | +4 | 6 | 12ХМ3 ГОСТ 5520 | 439 | 0,79 |
| 04 | 133 | 160 | -1,0 | 205 | ±0,5 | 60 | +4 | 25 | 18 | +0,43 | 67 | ±1,5 | 6 | ±2,0 | 420 | +7 | 290 | +4 | 6 | 12ХМ3 ГОСТ 5520 | 478 | 1,30 |
| 05 | 159 | 160 | -1,0 | 240 | ±0,5 | 60 | +4 | 25 | 18 | +0,43 | 80 | ±1,5 | 6 | ±2,0 | 455 | +7 | 308 | +4 | 6 | 12ХМ3 ГОСТ 5520 | 528 | 1,50 |
| 06 | 194 | 160 | -1,0 | 290 | ±0,8 | 80 | +4 | 37 | 26 | +0,52 | 98 | ±2,0 | 8 | ±2,0 | 530 | +10 | 345 | +4 | 6 | 12ХМ3 ГОСТ 5520 | 621 | 2,30 |
| 07 | 219 | 170 | -1,6 | 315 | ±0,8 | 80 | +4 | 37 | 26 | +0,52 | 111 | ±2,0 | 8 | ±2,0 | 565 | +10 | 368 | +5 | 10 | 12ХМ3 ГОСТ 5520 | 665 | 4,10 |
| 08 | 245 | 170 | -1,6 | 350 | ±0,8 | 80 | +4 | 37 | 26 | +0,52 | 124 | ±2,0 | 8 | ±2,0 | 600 | +10 | 385 | +5 | 10 | 12ХМ3 ГОСТ 5520 | 714 | 4,40 |
| 09 | 273 | 170 | -1,6 | 390 | ±0,8 | 100 | +5 | 37 | 26 | +0,52 | 139 | ±2,5 | 10 | ±2,0 | 640 | +10 | 405 | +5 | 10 | 12ХМ3 ГОСТ 5520 | 767 | 5,90 |
| 10 | 325 | 180 | -1,6 | 440 | ±0,8 | 100 | +5 | 37 | 26 | +0,52 | 165 | ±2,5 | 12 | ±2,5 | 700 | +10 | 440 | +5 | 10 | 12ХМ3 ГОСТ 5520 | 853 | 6,60 |
| 11 | 377 | 180 | -1,6 | 520 | ±1,0 | 80 | +4 | 37 | 26 | +0,52 | 191 | ±2,5 | 12 | ±2,5 | 780 | +10 | 480 | +5 | 10 | 12ХМ3 ГОСТ 5520 | 962 | 5,90 |
| 12 | 377 | 180 | -1,6 | 520 | ±1,0 | 100 | +5 | 55 | 39 | +0,62 | 191 | ±2,5 | 12 | ±2,5 | 815 | +10 | 498 | +5 | 20 | 12ХМ3 ГОСТ 5520 | 986 | 14,90 |
| 13 | 426 | 180 | -1,6 | 570 | ±1,0 | 80 | +4 | 37 | 26 | +0,52 | 216 | ±2,5 | 15 | ±2,5 | 830 | +10 | 505 | +5 | 10 | 12ХМ3 ГОСТ 5520 | 1035 | 6,40 |
| 14 | 426 | 180 | -1,6 | 570 | ±1,0 | 100 | +5 | 55 | 39 | +0,62 | 216 | ±2,5 | 15 | ±2,5 | 865 | +10 | 523 | +5 | 20 | 12ХМ3 ГОСТ 5520 | 1058 | 16,10 |
| 15 | 465 | 180 | -1,6 | 610 | ±1,2 | 80 | +4 | 37 | 26 | +0,52 | 236 | ±3,0 | 15 | ±2,5 | 870 | +10 | 525 | +5 | 10 | 12ХМ3 ГОСТ 5520 | 1097 | 6,80 |
| 16 | 465 | 180 | -1,6 | 630 | ±1,2 | 100 | +5 | 55 | 39 | +0,62 | 236 | ±3,0 | 15 | ±2,5 | 925 | +10 | 555 | +5 | 20 | 12ХМ3 ГОСТ 5520 | 1140 | 17,30 |
| 17 | 530 | 180 | -1,6 | 690 | ±1,2 | 100 | +5 | 55 | 39 | +0,62 | 268 | ±3,0 | 15 | ±2,5 | 985 | +10 | 585 | +5 | 20 | 12ХМ3 ГОСТ 5520 | 1237 | 18,90 |
| 18 | 630 | 180 | -1,6 | 800 | ±1,2 | 100 | +5 | 55 | 39 | +0,62 | 318 | ±3,0 | 18 | ±3,0 | 1095 | +15 | 640 | +5 | 20 | 12ХМ3 ГОСТ 5520 | 1398 | 21,40 |
| 19 | 720 | 180 | -1,6 | 900 | ±1,2 | 100 | +5 | 68 | 45 | +0,62 | 363 | ±3,0 | 18 | ±3,0 | 1225 | +15 | 703 | +5 | 20 | 12ХМ3 ГОСТ 5520 | 1577 | 24,00 |
| 20 | 920 | 180 | -1,6 | 1100 | ±1,2 | 140 | +5 | 68 | 45 | +0,62 | 463 | ±3,0 | 40 | ±3,0 | 1425 | +15 | 803 | +5 | 20 | 12ХМ3 ГОСТ 5520 | 1877 | 40,50 |
| Испол. | Наруж. диаметр трубопровода Da | A | A1 | b | b1+2 | d | r | l | L | L1 | Материал | Развер. длина (справ.) | Масса, кг | |||||||||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | s* | Марка стали | |||||
| 21 | 57 | 120 | -1,0 | 105 | ±0,5 | 40 | +4 | 25 | 18 | +0,43 | 30 | ±1,0 | 4 | ±1,0 | 280 | +7 | 200 | +4 | 6 | 20К-3 ГОСТ 5520 | 302 | 0,53 |
| 22 | 76 | 130 | -1,0 | 125 | ±0,5 | 40 | +4 | 25 | 18 | +0,43 | 39 | ±1,5 | 4 | ±1,0 | 310 | +7 | 220 | +4 | 6 |
20К-3 ГОСТ 5520 |
341 | 0,61 |
| 23 | 89 | 130 | -1,0 | 150 | ±0,5 | 40 | +4 | 25 | 18 | +0,43 | 45 | ±1,5 | 4 | ±1,0 | 335 | +7 | 232 | +4 | 6 |
20К-3 ГОСТ 5520 |
370 | 0,66 |
| 24 | 108 | 130 | -1,0 | 180 | ±0,5 | 40 | +4 | 25 | 18 | +0,43 | 55 | ±1,5 | 4 | ±1,0 | 365 | +7 | 248 | +4 | 6 |
20К-3 ГОСТ 5520 |
419 | 0,75 |
| 25 | 133 | 130 | -1,0 | 205 | ±0,5 | 60 | +4 | 25 | 18 | +0,43 | 67 | ±1,5 | 6 | ±2,0 | 390 | +7 | 260 | +4 | 6 |
20К-3 ГОСТ 5520 |
448 | 1,20 |
| 26 | 159 | 140 | -1,6 | 240 | ±0,5 | 60 | +4 | 25 | 18 | +0,43 | 80 | ±1,5 | 6 | ±2,0 | 435 | +7 | 288 | +4 | 6 |
20К-3 ГОСТ 5520 |
508 | 1,40 |
| 27 | 194 | 140 | -1,6 | 290 | ±0,8 | 80 | +4 | 37 | 26 | +0,52 | 98 | ±2,0 | 8 | ±2,0 | 510 | +10 | 325 | +4 | 6 |
20К-3 ГОСТ 5520 |
599 | 2,20 |
| 28 | 219 | 140 | -1,6 | 315 | ±0,8 | 100 | +5 | 37 | 26 | +0,52 | 111 | ±2,0 | 8 | ±2,0 | 535 | +10 | 338 | +4 | 10 |
20К-10 ГОСТ 5520 |
634 | 4,90 |
| 29 | 245 | 140 | -1,6 | 350 | ±0,8 | 100 | +5 | 37 | 26 | +0,52 | 124 | ±2,0 | 8 | ±2,0 | 570 | +10 | 355 | +5 | 10 |
20К-10 ГОСТ 5520 |
684 | 5,20 |
| 30 | 273 | 150 | -1,6 | 390 | ±0,8 | 100 | +5 | 37 | 26 | +0,52 | 139 | ±2,5 | 10 | ±2,0 | 610 | +10 | 375 | +5 | 10 |
20К-10 ГОСТ 5520 |
737 | 5,70 |
| 31 | 325 | 150 | -1,6 | 440 | ±0,8 | 100 | +5 | 37 | 26 | +0,52 | 165 | ±2,5 | 12 | ±2,5 | 670 | +10 | 410 | +5 | 10 |
20К-10 ГОСТ 5520 |
823 | 6,30 |
| 32 | 377 | 150 | -1,6 | 520 | ±1,0 | 120 | +5 | 55 | 39 | +0,62 | 191 | ±2,5 | 12 | ±2,5 | 785 | +10 | 468 | +5 | 10 |
20К-10 ГОСТ 5520 |
967 | 8,80 |
| 33 | 426 | 150 | -1,6 | 570 | ±1,0 | 120 | +5 | 55 | 39 | +0,62 | 216 | ±2,5 | 15 | ±2,5 | 835 | +10 | 493 | +5 | 10 |
20К-10 ГОСТ 5520 |
1040 | 9,50 |
| 34 | 426 | 150 | -1,6 | 610 | ±1,2 | 120 | +5 | 55 | 39 | +0,62 | 236 | ±3,0 | 15 | ±2,5 | 875 | +10 | 513 | +5 | 13 |
20К-10 ГОСТ 5520 |
1100 | 13,10 |
| 35 | 465 | 150 | -1,6 | 690 | ±1,2 | 120 | +5 | 55 | 39 | +0,52 | 268 | ±3,0 | 15 | ±2,5 | 955 | +10 | 553 | +5 | 13 |
20К-10 ГОСТ 5520 |
1214 | 14,50 |
| 36 | 630 | 150 | -1,6 | 800 | ±1,2 | 120 | +5 | 55 | 39 | +0,62 | 318 | ±3,0 | 15 | ±3,0 | 1065 | +15 | 608 | +5 | 13 |
20К-10 ГОСТ 5520 |
1376 | 16,50 |
| 37 | 720 | 150 | -1,6 | 900 | ±1,2 | 120 | +5 | 68 | 45 | +0,62 | 363 | ±3,0 | 18 | ±3,0 | 1195 | +15 | 673 | +5 | 20 |
20К-10 ГОСТ 5520 |
1547 | 28,40 |
| 38 | 820 | 150 | -1,6 | 1000 | ±1,2 | 120 | +5 | 68 | 45 | +0,62 | 413 | ±3,0 | 18 | ±3,0 | 1295 | +15 | 723 | +5 | 20 |
20К-10 ГОСТ 5520 |
1704 | 31,40 |
Цены на полухомут ОСТ 24.125.114-01
| № | Наименование | Наружный диаметр | Ширина, мм | Длина, мм | Масса изделия, кг | Стоимость за ед., руб.* |
| Полухомуты для хомутовых блоков подвесок горизонтальных трубопроводов из хромомолибденованадиевых сталей | ||||||
| 1 | 01 ОСТ 24.125.114 | 57 | 40 | 300 | 0,57 | договорная |
| 2 | 02 ОСТ 24.125.114 | 76 | 40 | 330 | 0,64 | договорная |
| 3 | 03 ОСТ 24.125.114 | 108 | 40 | 385 | 0,79 | договорная |
| 4 | 04 ОСТ 24.125.114 | 133 | 60 | 420 | 1,3 | договорная |
| 5 | 05 ОСТ 24.125.114 | 159 | 60 | 455 | 1,5 | договорная |
| 6 | 06 ОСТ 24.125.114 | 194 | 80 | 530 | 2,3 | договорная |
| 7 | 07 ОСТ 24.125.114 | 219 | 80 | 565 | 4,1 | договорная |
| 8 | 08 ОСТ 24.125.114 | 245 | 80 | 600 | 4,4 | договорная |
| 9 | 09 ОСТ 24.125.114 | 273 | 100 | 640 | 5,9 | договорная |
| 10 | 10 ОСТ 24.125.114 | 325 | 100 | 700 | 6,6 | договорная |
| 11 | 11 ОСТ 24.125.114 | 377 | 80 | 780 | 5,9 | договорная |
| 12 | 12 ОСТ 24.125.114 | 377 | 100 | 815 | 14,9 | договорная |
| 13 | 13 ОСТ 24.125.114 | 426 | 80 | 830 | 6,4 | договорная |
| 14 | 14 ОСТ 24.125.114 | 426 | 100 | 865 | 16,1 | договорная |
| 15 | 15 ОСТ 24.125.114 | 465 | 80 | 870 | 6,8 | договорная |
| 16 | 16 ОСТ 24.125.114 | 465 | 100 | 925 | 17,3 | договорная |
| 17 | 17 ОСТ 24.125.114 | 530 | 100 | 985 | 18,9 | договорная |
| 18 | 18 ОСТ 24.125.114 | 630 | 100 | 1095 | 21,4 | договорная |
| 19 | 19 ОСТ 24.125.114 | 720 | 100 | 1225 | 24 | договорная |
| 20 | 20 ОСТ 24.125.114 | 920 | 140 | 1425 | 40,5 | договорная |
| Полухомуты для хомутовых блоков подвесок горизонтальных трубопроводов из из углеродистых, кремнемарганцовистых и аустенитных сталей | ||||||
| 21 | 21 ОСТ 24.125.114 | 57 | 40 | 280 | 0,53 | договорная |
| 22 | 22 ОСТ 24.125.114 | 76 | 40 | 310 | 0,61 | договорная |
| 23 | 23 ОСТ 24.125.114 | 89 | 40 | 335 | 0,66 | договорная |
| 24 | 24 ОСТ 24.125.114 | 108 | 40 | 365 | 0,75 | договорная |
| 25 | 25 ОСТ 24.125.114 | 133 | 60 | 390 | 1,2 | договорная |
| 26 | 26 ОСТ 24.125.114 | 159 | 60 | 435 | 1,4 | договорная |
| 27 | 27 ОСТ 24.125.114 | 194 | 80 | 510 | 2,2 | договорная |
| 28 | 28 ОСТ 24.125.114 | 219 | 100 | 535 | 4,9 | договорная |
| 29 | 29 ОСТ 24.125.114 | 245 | 100 | 570 | 5,2 | договорная |
| 30 | 30 ОСТ 24.125.114 | 273 | 100 | 610 | 5,7 | договорная |
| 31 | 31 ОСТ 24.125.114 | 325 | 100 | 670 | 6,3 | договорная |
| 32 | 32 ОСТ 24.125.114 | 377 | 120 | 785 | 8,8 | договорная |
| 33 | 33 ОСТ 24.125.114 | 426 | 120 | 835 | 9,5 | договорная |
| 34 | 34 ОСТ 24.125.114 | 465 | 120 | 875 | 13,1 | договорная |
| 35 | 35 ОСТ 24.125.114 | 530 | 120 | 955 | 14,5 | договорная |
| 36 | 36 ОСТ 24.125.114 | 630 | 120 | 1065 | 16,5 | договорная |
| 37 | 37 ОСТ 24.125.114 | 720 | 120 | 1195 | 28,4 | договорная |
| 38 | 38 ОСТ 24.125.114 | 820 | 120 | 1295 | 31,4 | договорная |
