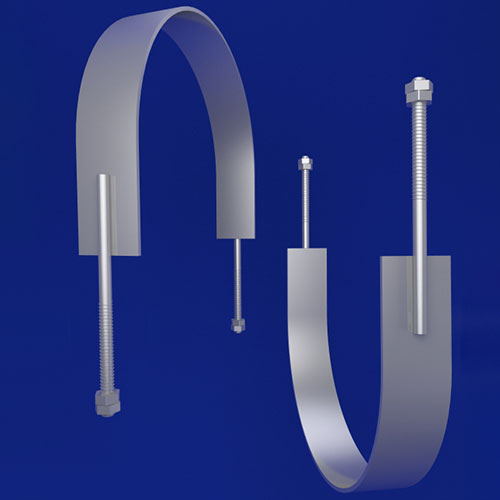

Чертеж хомута сварного

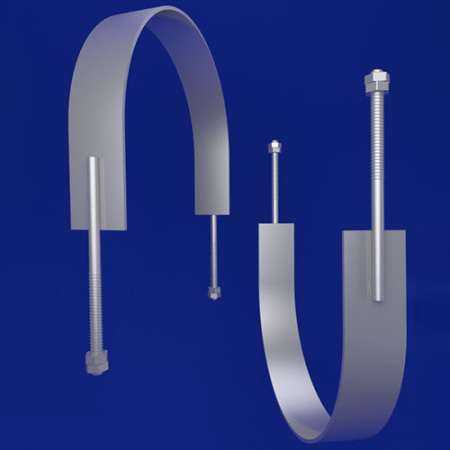

Хомуты сварные входят в состав блоков хомутовых с траверсой ОСТ 24.125.116-01 (узел крепления тип – 24). Применяются в подвесках горизонтальных трубопроводов. Наружный диаметр прокладываемых трубопроводов 530 – 1620мм.
Стандартно хомуты сварные изготавливаются из марки сталей 20; Ст3.
Хомуты сварные изготавливаются в соответствии с чертежами ОСТ 24.125.117-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1 — Размеры и спецификация сварных хомутов для электросварных труб (Размеры в миллиметрах)
| Испол. | Наруж. диам. Da | L ± 5 | H* | Подушка поз. 1, 1 шт. | Тяга поз. 2, 2 шт. | Масса наплавленного металла, кг | Масса, кг | ||||
| Раз. длина | Материал | Масса, кг | L1 ± 2 | Материал | Масса, кг | ||||||
| 01 | 530 | 582 | 1056 | 1254 | Сталь 20К-10 ГОСТ 5520 | 9,42 | 680 | Сталь 20 ГОСТ 1050 | 3,77 | 0,20 | 17,16 |
| 02 | 630 | 682 | 1106 | 1411 | Сталь 20К-10 ГОСТ 5520 | 10,6 | 680 | Сталь 20 ГОСТ 1050 | 3,77 | 0,20 | 18,34 |
| 03 | 720 | 772 | 1251 | 1552 | Сталь 20К-10 ГОСТ 5520 | 11,7 | 780 | Сталь 20 ГОСТ 1050 | 4,33 | 0,20 | 20,56 |
| 04 | 820 | 872 | 1301 | 1709 | Сталь 20К-10 ГОСТ 5520 | 13,0 | 780 | Сталь 20 ГОСТ 1050 | 4,33 | 0,20 | 21,86 |
| 05 | 920 | 972 | 1471 | 1866 | Сталь 20К-10 ГОСТ 5520 | 14,1 | 900 | Сталь 20 ГОСТ 1050 | 5,00 | 0,25 | 24,35 |
| 06 | 1020 | 1074 | 1522 | 2026 | Сталь 20К-10 ГОСТ 5520 | 15,3 | 900 | Сталь 20 ГОСТ 1050 | 5,00 | 0,25 | 25,55 |
| 07 | 1220 | 1274 | 1822 | 2340 | Сталь 20К-10 ГОСТ 5520 | 17,6 | 1100 | Сталь 20 ГОСТ 1050 | 6,10 | 0,25 | 30,05 |
| 08 | 1420 | 1474 | 2122 | 2654 | Сталь 20К-10 ГОСТ 5520 | 20,0 | 1300 | Сталь 20 ГОСТ 1050 | 7,20 | 0,28 | 34,48 |
| 09 | 1620 | 1674 | 2422 | 2970 | Сталь 20К-10 ГОСТ 5520 | 23,9 | 1500 | Сталь 20 ГОСТ 1050 | 8,30 | 0,28 | 40,78 |
*Размеры для справок.
Цены на хомут сварной ОСТ 24.125.117-01
| Наименование | Наружный диаметр | Ширина, мм | Высота, мм | Масса изделия, кг | Стоимость за ед., руб.* | |
| 1 | 01 ОСТ 24.125.117 | 530 | 582 | 1056 | 17,16 | договорная |
| 2 | 02 ОСТ 24.125.117 | 630 | 682 | 1106 | 18,34 | договорная |
| 3 | 03 ОСТ 24.125.117 | 720 | 772 | 1251 | 20,56 | договорная |
| 4 | 04 ОСТ 24.125.117 | 820 | 872 | 1301 | 21,86 | договорная |
| 5 | 05 ОСТ 24.125.117 | 920 | 972 | 1471 | 24,35 | договорная |
| 6 | 06 ОСТ 24.125.117 | 1020 | 1074 | 1522 | 25,55 | договорная |
| 7 | 07 ОСТ 24.125.117 | 1220 | 1274 | 1822 | 30,05 | договорная |
| 8 | 08 ОСТ 24.125.117 | 1420 | 1474 | 2122 | 34,48 | договорная |
| 9 | 09 ОСТ 24.125.117 | 1620 | 1674 | 2422 | 40,78 | договорная |
