ОСТ 24.125.119-01

от

2 080 руб./шт

Варианты цен

2 080 руб./шт

Подробности

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Чертеж корпуса на опорной балке с проушинами

чертеж корпуса на опорной балке 1 чертеж 2 корпуса на опорной балке чертеж 3 корпуса на опорной балке

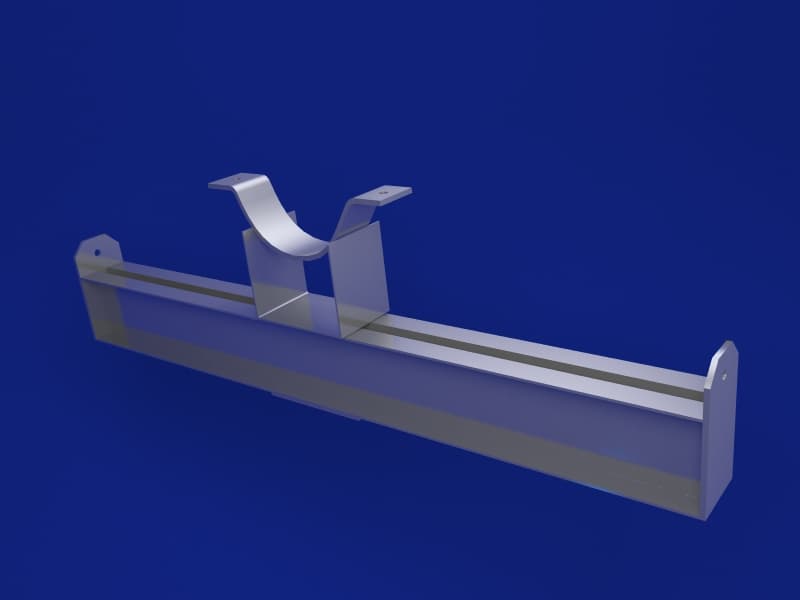

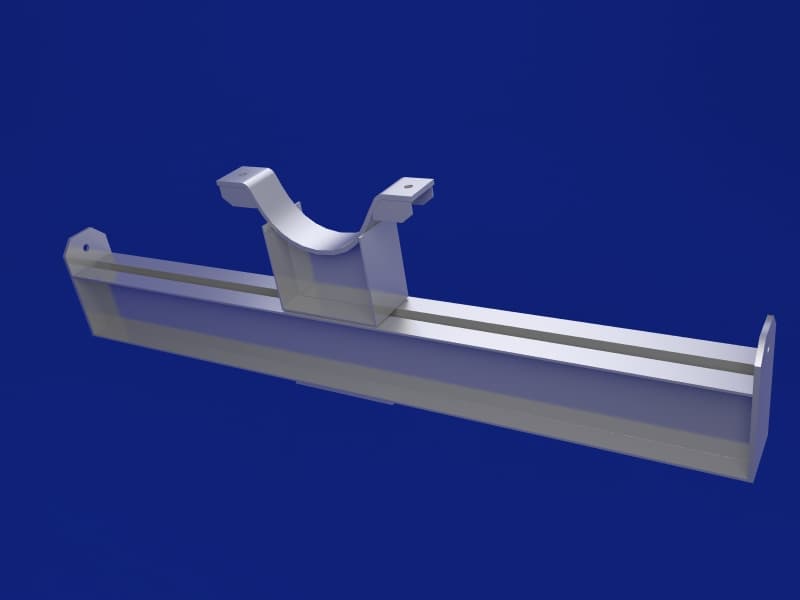

Корпуса на опорной балке с проушинами предназначены для крепления горизонтальных трубопроводов, в составе подвесок ОСТ 24.125.118-01. Наружный диаметр прокладываемых трубопроводов 159 – 920мм.

Корпуса на опорной балке с проушинами изготавливаются для трубопроводов из хромомолибденованадиевых, углеродистых, кремнемарганцовистых и аустенитных сталей.

Корпуса на опорной балке с проушинами изготавливаются в соответствии с чертежами ОСТ 24.125.119-01 по техническим требованиям ОСТ 24.125.170-01.

Таблица 1 — Размеры корпусов на опорной балке для трубопроводов из хромомолибденованадиевых сталей (Размеры в миллиметрах)

Испол.	Наруж. диам. трубопровода Da	Рис.	B*	B1*	L*	L1±3	H*	K, не менее	K1, не менее	l ± 5	Масса наплав. металла, кг	Масса, кг
01	159	1	100	90	666	333	317	7	5	100	0,05	16,51
02	194	1	100	110	666	333	362	8	6	100	0,10	18,62
03	219	1	100	110	666	333	379	8	6	100	0,10	18,75
04	245	2	100	120	666	333	392	8	6	100	0,12	21,82
05	273	2	120	120	774	387	450	8	6	100	0,12	32,18
06	325	2	120	140	774	387	485	8	6	200	0,15	35,69
07	377	2	140	140	932	466	518	10	8	200	0,30	53,66
08	426	2	140	140	932	466	559	10	8	200	0,30	55,60
09	465	3	160	200	1002	501	628	10	8	200	0,34	75,42
10	530	3	160	200	1232	616	625	10	8	200	0,40	88,57
11	630	3	160	200	1232	616	692	12	8	300	0,50	102,67
12	720	3	190	200	1232	616	774	12	8	300	0,54	127,71
13	920	3	190	200	1232	616	911	12	8	300	0,54	133,21

*Размеры для справок.

Таблица 2 — Размеры корпусов на опорной балке для трубопроводов из углеродистых, кремнемарганцовистых и аустенитных сталей** (Размеры в миллиметрах)

Испол.	Наруж. диам. трубопровода Da	Рис.	B*	B1*	L*	L1±3	H*	K, не менее	K1, не менее	l ± 5	Масса наплав. металла, кг	Масса, кг
14	159	1	100	90	666	333	296	8	5	100	0,06	16,64
15	194	1	100	110	666	333	343	8	6	100	0,10	18,18
16	219	1	100	110	666	333	359	8	6	100	0,10	18,28
17	245	2	100	120	666	333	372	8	6	100	0,12	21,17
18	273	2	120	120	774	387	430	8	6	100	0,12	31,51
19	325	2	120	140	774	387	465	8	6	200	0,15	34,84
20	377	2	140	140	932	466	498	10	8	200	0,30	52,50
21	426	2	140	140	932	466	539	10	8	200	0,30	54,30
22	465	3	160	200	1002	501	608	10	8	200	0,34	74,02
23	530	3	160	200	1232	616	605	10	8	200	0,40	86,97
24	630	3	160	200	1232	616	672	12	8	300	0,50	100,37
25	720	3	190	200	1232	616	754	12	8	300	0,54	124,51
26	820	3	190	200	1232	616	823	12	8	300	0,54	130,01

*Размеры для справок.

**Для трубопроводов из аустенитных сталей применяются исполнения 14, 16-19.

Таблица 3 — Спецификация корпусов на опорной балке для трубопроводов из хромомолибденованадиевых сталей

Исполнение	Наружный диаметр трубопровода Da, мм	Балка опорная с проушинами поз. 1, 1 шт.	Корпус опоры поз. 2, 1 шт
Исполнение	Наружный диаметр трубопровода Da, мм	Исполнение по ОСТ 24.125.121	Исполнение по ОСТ 24.125.155
01	159	01	03
02	194	01	04
03	219	01	05
04	245	01	06
05	273	02	07
06	325	02	08
07	377	03	09
08	426	03	10
09	465	04	11
10	530	05	12
11	630	05	13
12	720	06	14
13	920	06	15

Таблица 4 — Спецификация корпусов на опорной балке для трубопроводов из углеродистых, кремнемарганцовистых и аустенитных сталей*

Исполнение	Наружный диаметр трубопровода Da, мм	Балка опорная с проушинами поз. 1, 1 шт.	Корпус опоры поз. 2, 1 шт
Исполнение	Наружный диаметр трубопровода Da, мм	Исполнение по ОСТ 24.125.121	Исполнение по ОСТ 24.125.155
14	159	01	18
15	194	01	19
16	219	01	20
17	245	01	21
18	273	02	22
19	325	02	23
20	377	03	24
21	426	03	25
22	465	04	26
23	530	05	27
24	630	05	28
25	720	06	29
26	820	06	30

*Для трубопроводов из аустенитных сталей применяются исполнения 14, 16-19.

Цены на корпус на опорной балке с проушинами ОСТ 24.125.119-01

№	Наименование	Наружный диаметр	Ширина, мм	Длина, мм	Высота, мм	Масса изделия, кг	Стоимость за ед., руб.*
Корпуса на опорной балке с проушинами из хромомолибденованадиевых сталей
1	01 ОСТ 24.125.119	159	100	666	317	16,51	договорная
2	02 ОСТ 24.125.119	194	100	666	362	18,62	договорная
3	03 ОСТ 24.125.119	219	100	666	379	18,75	договорная
4	04 ОСТ 24.125.119	245	100	666	392	21,82	договорная
5	05 ОСТ 24.125.119	273	120	774	450	32,18	договорная
6	06 ОСТ 24.125.119	325	120	774	485	35,69	договорная
7	07 ОСТ 24.125.119	377	140	932	518	53,66	договорная
8	08 ОСТ 24.125.119	426	140	932	559	55,6	договорная
9	09 ОСТ 24.125.119	465	160	1002	628	75,42	договорная
10	10 ОСТ 24.125.119	530	160	1232	625	88,57	договорная
11	11 ОСТ 24.125.119	630	160	1232	692	102,67	договорная
12	12 ОСТ 24.125.119	720	190	1232	774	127,71	договорная
13	13 ОСТ 24.125.119	920	190	1232	911	133,21	договорная
Корпуса на опорной балке с проушинами из из углеродистых, кремнемарганцовистых и аустенитных сталей
14	14 ОСТ 24.125.119	159	100	666	296	16,64	договорная
15	15 ОСТ 24.125.119	194	100	666	343	18,18	договорная
16	16 ОСТ 24.125.119	219	100	666	359	18,28	договорная
17	17 ОСТ 24.125.119	245	100	666	372	21,17	договорная
18	18 ОСТ 24.125.119	273	120	774	430	31,51	договорная
19	19 ОСТ 24.125.119	325	120	774	465	34,84	договорная
20	20 ОСТ 24.125.119	377	140	932	498	52,5	договорная
21	21 ОСТ 24.125.119	426	140	932	539	54,3	договорная
22	22 ОСТ 24.125.119	465	160	1002	608	74,02	договорная
23	23 ОСТ 24.125.119	530	160	1232	605	86,97	договорная
24	24 ОСТ 24.125.119	630	160	1232	672	100,37	договорная
25	25 ОСТ 24.125.119	720	190	1232	754	124,51	договорная
26	26 ОСТ 24.125.119	820	190	1232	823	130,01	договорная
