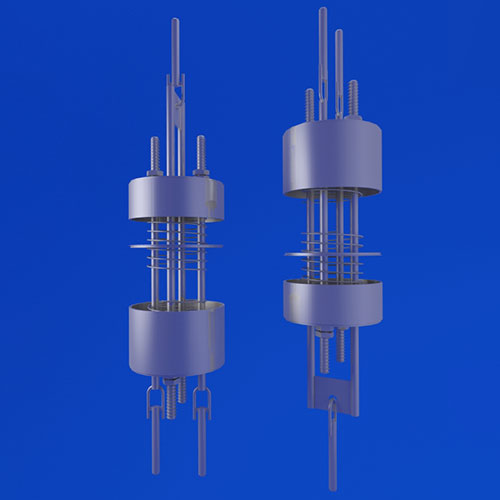

Блок пружинный сдвоенный ОСТ 34-10-744-93
Конструкция и размеры
Представленный стандарт относится к пружинным сдвоенным блокам для пружинных подвесок трубопроводов ТЭС, АЭС и пылегазовоздухопроводов ТЭС.
Блоки предназначаются для работы при температуре окружающей среды доплюс 120 градусов.
Конструкция и размеры блоков пружин при рабочих деформациях должны отвечать тем, что указываются на чертеже и в таблице 1 и 2.
Чертеж блока пружинного сдвоенного
Таблица 1
| Обозначение блока пружинного | Допускаемая нагрузка, кН (кгс) | H0 | H10 | H | L | L3 | |
| На блок** | На пружину | В свободном состоянии пружины | |||||
| С прогибом пружины λ=210мм | |||||||
| -01 | 4,41 (450) | 1,26 (128) | 270 | 143 | 423 | 725 | 690 |
| -02 | 2,73 (278) | 284 | 151 | 445 | |||
| -03 | 14,71 (1500) | 5,24 (534) | 306 | 166 | 456 | 880 | 820 |
| -04 | 8,00 (816) | 327 | 177 | 516 | |||
| -05 | 29,59 (2400) | 11,67 (1190) | 346 | 188 | 550 | 930 | 880 |
| -06 | 16,34 (1566) | 384 | 201 | 585 | |||
| -07 | 33,34 (3400) | 19,66 (2005) | 414 | 225 | 608 | 1010 | 960 |
| -08 | 26,34 (2686) | 399 | 221 | 640 | |||
| -09 | 47,10 (4500) | 32,60 (3325) | 507 | 277 | 804 | 1210 | 1180 |
| -10 | 40,00 (4080) | 538 | 289 | 887 | |||
| -11 | 58,93 (5900) | 48,60 (4958) | 549 | 304 | 873 | 1240 | 1200 |
| -12 | 66,80 (6800) | 58,45 (5960) | 508 | 264 | 617 | 1240 | |
| С прогибом пружины λ=290мм | |||||||
| -13 | 4,41 (450) | 1,26 (128) | 270 | 270 | 550 | 865 | 820 |
| -14 | 2,73 (278) | 284 | 284 | 576 | |||
| -15 | 14,71 (1500) | 5,24 (534) | 308 | 308 | 636 | 1010 | 970 |
| -16 | 8,00 (816) | 327 | 327 | 666 | |||
| -17 | 23,53 (2400) | 11,67 (1190) | 346 | 346 | 708 | 1100 | 1050 |
| -18 | 16,34 (1666) | 389 | 389 | 754 | |||
| -19 | 33,34 (3400) | 19,66 (2005) | 414 | 414 | 844 | 1210 | 1150 |
| -20 | 26,34 (2686) | 399 | 399 | 818 | |||
| -21 | 47,10 (4800) | 32,60 (3325) | 507 | 507 | 1034 | 1450 | 1370 |
| -22 | 40,00 (4080) | 528 | 528 | 1078 | |||
| -23 | 53,93 (5500) | 48,60 (4958) | 519 | 519 | 1116 | 1500 | 1400 |
| -24 | 66,80 (6800) | 58,45 (5960) | 508 | 508 | 1041 | ||
**Нагрузка при разгруженной пружине
Продолжение таблицы 1
| Обозначение блока пружинного | Lтр | L | B | d | d1 | S | Масса, кг |
| С прогибом пружины λ=210мм | |||||||
| -01 | 650 | 76 | 150 | 12 | 12 | 10 | 13,5 |
| -02 | 15,4 | ||||||
| -03 | 750 | 92 | 160 | 16 | 16 | 12 | 28,6 |
| -04 | 31,6 | ||||||
| -05 | 850 | 200 | 20 | 16 | 45,3 | ||
| -06 | 49,0 | ||||||
| -07 | 900 | 58,1 | |||||
| -08 | 950 | 108 | 250 | 24 | 20 | 20 | 53,9 |
| -09 | 1100 | 50 | 114,0 | ||||
| -10 | 122,0 | ||||||
| -11 | 1200 | 290 | 24 | 149,7 | |||
| -12 | 130 | 38 | 25 | 173,8 | |||
| С прогибом пружины λ=290мм | |||||||
| -13 | 800 | 78 | 150 | 12 | 12 | 10 | 15,7 |
| -14 | 18,1 | ||||||
| -15 | 900 | 92 | 180 | 16 | 16 | 12 | 33,5 |
| -16 | 37,1 | ||||||
| -17 | 1000 | 200 | 20 | 16 | 52,8 | ||
| -18 | 57,5 | ||||||
| -19 | 1100 | 73,5 | |||||
| -20 | 108 | 250 | 24 | 20 | 20 | 97,6 | |
| -21 | 1350 | 30 | 130,3 | ||||
| -22 | 149,0 | ||||||
| -23 | 1400 | 290 | 24 | 178,0 | |||
| -24 | 130 | 36 | 25 | 205,0 | |||
Пружины должны производиться согласно ОСТ 108.764.01.
Определение рабочих нагрузок, выбор и расчет затяжки пружин для подвесок выполняются по руководящим техническим материалам «Выбор упругих опор для трубопроводов тепловых и атомных электростанций» РТМ 24.038.12-72.
Предельное отклонение размеров:
Прочие технические требования по ТУ 34-42-10380 и ОСТ 34-10-723.
Пример условного обозначения сдвоенного пружинного блока с допустимой нагрузкой напружину 1,26 кН (128 кгс) и прогибом пружины 210 мм:
Блок пружинный сдвоенный 01-ОСТ 34-10-744.
Таблица 2
| Обозначение блока пружинного | Поз.1 Траверса с тягами 1шт. | Поз.2 Траверса с тягами 1шт. | Поз.31) Стакан 1шт. | Поз.41) Стакан | Поз.5 Диск 1шт. | Поз.6 Пружина | Поз.7 Пружина | Поз.8 Гайка 8шт. | |||
| ОСТ 34-10-743 | ОСТ 108.764.01 | ГОСТ 5915 | |||||||||
| Обозначение | Обозначение | Кол. | Обозначение | Обозначение | Кол. | Обозначение | Кол. | ||||
| 01 | 1-05 | 1-06 | 2-01 | 2-02 | 1 | 3-02 | 13 | 1 | 01 | 1 | М12.5 |
| 02 | 2-03 | 2-04 | 14 | 02 | |||||||
| 03 | 1-13 | 1-14 | 2-05 | 2-06 | 3-04 | 15 | 03 | М16.5 | |||
| 04 | 16 | 04 | |||||||||
| 05 | 1-21 | 1-22 | 2-07 | 2-08 | 3-05 | 17 | 05 | ||||
| 06 | 18 | 06 | |||||||||
| 07 | 1-23 | 1-24 | 2-09 | 2-10 | 19 | 07 | |||||
| 08 | 1-33 | 1-34 | 2-11 | 2-12 | 3-08 | 20 | 08 | М20.5 | |||
| 09 | 1-41 | 1-42 | 2-13 | 2-14 | 21 | 09 | |||||
| 10 | 22 | 10 | |||||||||
| 11 | 1-49 | 1-50 | 2-15 | 2-16 | 3-10 | 23 | 11 | М24.5 | |||
| 12 | 1-57 | 1-58 | 2-17 | 2-18 | 3-12 | 24 |
12 |
||||
1) Допускается применение стаканов, изготовленных по исполнениям 3 или 4
Продолжение таблицы 2
| Обозначение блока пружинного | Поз.1 Траверса с тягами 1шт. | Поз.2 Траверса с тягами 1шт. | Поз.31) Стакан 1шт. | Поз.41) Стакан | Поз.5 Диск 1шт. | Поз.6 Пружина | Поз.7 Пружина | Поз.8 Гайка 8шт. | ||
| ОСТ 34-10-743 | ОСТ 108.764.01 | ГОСТ 5915 | ||||||||
| Обозначение | Обозначение | Кол. | Обозначение | Обозначение | Кол. | |||||
| 13 | 1-07 | 1-08 | — | 2-02 | 2 | 3-02 | 13 | 2 | — | М12.5 |
| 14 | 2-04 | 14 | ||||||||
| 15 | 1-15 | 1-16 | 2-05 | 3-04 | 15 | М16.5 | ||||
| 16 | 16 | |||||||||
| 17 | 1-25 | 1-26 | 2-08 | 3-06 | 17 | |||||
| 18 | 18 | |||||||||
| 19 | 1-27 | 1-28 | 2-10 | 19 | ||||||
| 20 | 1-35 | 1-36 | 2-12 | 3-08 | 20 | М20.5 | ||||
| 21 | 1-43 | 1-44 | 2-14 | 21 | ||||||
| 22 | 22 | |||||||||
| 23 | 1-51 | 1-52 | 2-16 | 3-10 | 23 | М24.5 | ||||
| 24 | 1-59 | 1-60 | 2-18 | 3-12 |
24 |
|||||
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова
Взамен ОСТ 34-42-744-85
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта, подпункта, перечисления, приложения |
| ГОСТ 5915-70 | Таблица 2 |
| ТУ 34-42-10380-83 | п.3.3 |
| ОСТ 108.764.01-80 | Таблица 2 |
| ОСТ 34-10-723-93 | п.3.3 |
| ОСТ 34-10-743-93 | Таблица 2 |
Цены на блок пружинный сдвоенный ОСТ 34-10-744-93
| № | Наименование | Допускаемая нагрузка, кН | Высота блока, мм | Масса изделия, кг | Стоимость за ед., руб. | |
| на блок | на пружину | |||||
| 1 | 01 ОСТ 34-10-744-93 | 4,41 | 1,26 | 650 | 13,5 | 2 280,00 |
| 2 | 02 ОСТ 34-10-744-93 | 4,41 | 2,73 | 650 | 15,4 | 2 626,00 |
| 3 | 03 ОСТ 34-10-744-93 | 14,71 | 5,24 | 750 | 28,6 | 4 925,00 |
| 4 | 04 ОСТ 34-10-744-93 | 14,71 | 8 | 750 | 31,6 | 5 485,00 |
| 5 | 05 ОСТ 34-10-744-93 | 23,53 | 11,67 | 850 | 45,3 | 7 832,00 |
| 6 | 06 ОСТ 34-10-744-93 | 23,53 | 16,34 | 850 | 49 | 8 495,00 |
| 7 | 07 ОСТ 34-10-744-93 | 33,34 | 19,66 | 900 | 58,1 | 9 990,00 |
| 8 | 08 ОСТ 34-10-744-93 | 33,34 | 26,34 | 950 | 83,9 | 14 515,00 |
| 9 | 09 ОСТ 34-10-744-93 | 47,1 | 32,6 | 1 100 | 114 | 18 673,00 |
| 10 | 10 ОСТ 34-10-744-93 | 47,1 | 40 | 1 100 | 122,6 | 20 440,00 |
| 11 | 11 ОСТ 34-10-744-93 | 53,93 | 48,6 | 1 200 | 149,7 | 24 485,00 |
| 12 | 12 ОСТ 34-10-744-93 | 66,6 | 58,45 | 1 200 | 173,8 | 28 412,00 |
| 13 | 13 ОСТ 34-10-744-93 | 4,41 | 1,25 | 800 | 15,7 | 2 710,00 |
| 14 | 14 ОСТ 34-10-744-93 | 4,41 | 2,73 | 800 | 18,1 | 3 121,00 |
| 15 | 15 ОСТ 34-10-744-93 | 14,71 | 5,24 | 900 | 33,5 | 5 767,00 |
| 16 | 16 ОСТ 34-10-744-93 | 14,71 | 8 | 900 | 37,1 | 6 383,00 |
| 17 | 17 ОСТ 34-10-744-93 | 23,53 | 11,67 | 1 000 | 52,8 | 8 888,00 |
| 18 | 18 ОСТ 34-10-744-93 | 23,53 | 16,34 | 1 000 | 57,5 | 9 673,00 |
| 19 | 19 ОСТ 34-10-744-93 | 33,34 | 19,66 | 1 100 | 73,5 | 11 420,00 |
| 20 | 20 ОСТ 34-10-744-93 | 33,34 | 26,34 | 1 100 | 97,6 | 16 337,00 |
| 21 | 21 ОСТ 34-10-744-93 | 47,1 | 32,6 | 1 350 | 138,3 | 22 617,00 |
| 22 | 22 ОСТ 34-10-744-93 | 47,1 | 40 | 1 350 | 149 | 24 300,00 |
| 23 | 23 ОСТ 34-10-744-93 | 53,93 | 48,6 | 1 400 | 178 | 29 065,00 |
| 24 | 24 ОСТ 34-10-744-93 | 66,6 | 58,45 | 1 400 | 205 | 32 664,00 |
