Подвеска пружинная приварная на опорной балке ОСТ 24.125.126-01

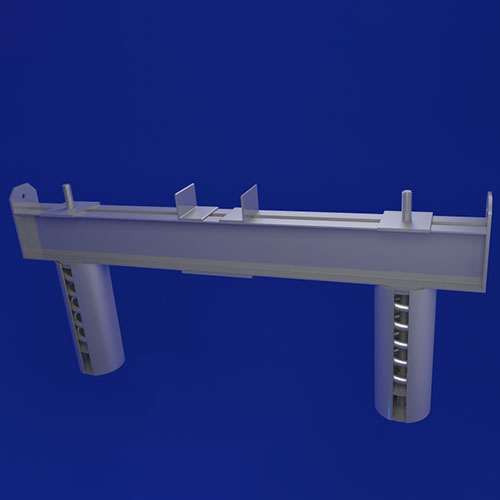

Подвеска пружинная приварная на опорной балке ОСТ 24.125.126-01

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Чертеж подвески пружинной приварной на опорной балке

чертеж подвески пружинной приварной на опорной балке

Подвески пружинные приварные на опорной балке предназначены для крепления горизонтальных трубопроводов. Наружный диаметр прокладываемых трубопроводов 530 – 1620мм.

Подвески пружинные приварные на опорной балке изготавливаются для трубопроводов из углеродистых электросварных труб.

Подвески пружинные приварные на опорной балке изготавливаются в соответствии с чертежами ОСТ 24.125.126-01 по техническим требованиям ОСТ 24.125.170-01.

Таблица 1 — Подвески пружинные приварные на опорной балке.

Испол.	Наруж. диам. трубопров. Дн, мм	Теоретическая масса, кг	Рабочая дефор. пружины, мм	Высота подвески до оси трубопровода, мм	Длина подвески L1, мм	Ширина подвески, мм	Допускаемая нагрузка на узел, кН
01	530	137,73	140	1183	1320	300	80,0
02	530	114,81	70	933	1320	300	80,0
03	530	144,86	140	1183	1320	300	97,2
04	530	119,25	70	933	1320	300	97,2
05	630	137,73	140	1222	1320	300	80,0
06	630	114,81	70	972	1320	300	80,0
07	630	144,86	140	1222	1320	300	97,2
08	630	119,25	70	972	1320	300	97,2
09	720	195,88	140	1272	520	300	116,9
10	720	164,58	70	1062	520	300	116,9
11	820	195,88	140	1313	520	300	116,9
12	820	164,58	70	1103	520	300	116,9
13	920	195,88	140	1369	520	300	116,9
14	920	165,58	70	1159	520	300	116,9
15	1020	206,58	140	1409	1820	300	116,9
16	1020	175,28	70	1199	1820	300	116,9
17	1220	206,58	140	1490	1820	300	116,9
18	1220	175,28	70	1280	1820	300	116,9
19	1420	237,44	140	1620	2020	300	116,9
20	1420	206,14	70	1410	2020	300	116,9
21	1620	247,04	140	1510	2220	300	116,9
22	1620	215,74	70	1300	2220	300	116,9

Цены на подвеска пружинная приварная на опорной балке ОСТ 24.125.126-01

№	Наименование	Наруж- ный диаметр трубо- провода Da	Раб. деформ. пружин	Диаметр тяги d	L	B1	B2	B3	A	B	H	i	L1	Допуск. нагр. на узел, кН	Масса, кг	Стоимость за ед., руб.*
1	01 ОСТ 24.125.126-01	530	140	30	1040	235	38	60	363	160	660	130	1320	80	137,733	договорная
2	02 ОСТ 24.125.126-01	530	70	30	1040	235	38	60	363	160	410	160	1320	80	114,813	договорная
3	03 ОСТ 24.125.126-01	530	140	30	1040	235	38	60	363	160	660	180	1320	97,2	144,863	договорная
4	04 ОСТ 24.125.126-01	530	70	30	1040	235	38	60	363	160	410	180	1320	97,2	119,253	договорная
5	05 ОСТ 24.125.126-01	630	140	30	1040	300	70	60	402	160	660	130	1320	80	137,733	договорная
6	06 ОСТ 24.125.126-01	630	70	30	1040	300	70	60	402	160	410	160	1320	80	114,813	договорная
7	07 ОСТ 24.125.126-01	630	140	30	1040	300	70	60	402	160	660	180	1320	97,2	144,863	договорная
8	08 ОСТ 24.125.126-01	630	70	30	1040	300	70	60	402	160	410	180	1320	97,2	119,253	договорная
9	09 ОСТ 24.125.126-01	720	140	36	1200	300	70	40	452	200	660	180	1520	116,9	195,884	договорная
10	10 ОСТ 24.125.126-01	720	70	36	1200	300	70	40	452	200	410	140	1520	116,9	164,584	договорная
11	11 ОСТ 24.125.126-01	820	140	36	1200	360	100	40	493	200	660	180	1520	116,9	195,884	договорная
12	12 ОСТ 24.125.126-01	820	70	36	1200	360	100	40	493	200	410	140	1520	116,9	164,584	договорная
13	13 ОСТ 24.125.126-01	920	140	36	1200	360	100	40	549	200	660	180	1520	116,9	195,884	договорная
14	14 ОСТ 24.125.126-01	920	70	36	1200	360	100	40	549	200	410	140	1520	116,9	165,584	договорная
15	15 ОСТ 24.125.126-01	1020	140	36	1500	425	132	44	589	200	660	180	1820	116,9	206,584	договорная
16	16 ОСТ 24.125.126-01	1020	70	36	1500	425	132	44	589	200	410	140	1820	116,9	175,284	договорная
17	17 ОСТ 24.125.126-01	1220	140	36	1500	505	172	44	670	200	660	180	1820	116,9	206,584	договорная
18	18 ОСТ 24.125.126-01	1220	70	36	1500	505	172	44	670	200	410	140	1820	116,9	175,284	договорная
19	19 ОСТ 24.125.126-01	1420	140	36	1700	635	238	30	760	240	660	150	2020	116,9	237,444	договорная
20	20 ОСТ 24.125.126-01	1420	70	36	1700	635	238	30	760	240	410	140	2020	116,9	206,144	договорная
21	21 ОСТ 24.125.126-01	1620	140	36	1900	720	280	30	650	240	660	150	2220	116,9	247,044	договорная
22	22 ОСТ 24.125.126-01	1620	70	36	1900	720	280	30	650	240	410	140	2220	116,9	215,744	договорная
