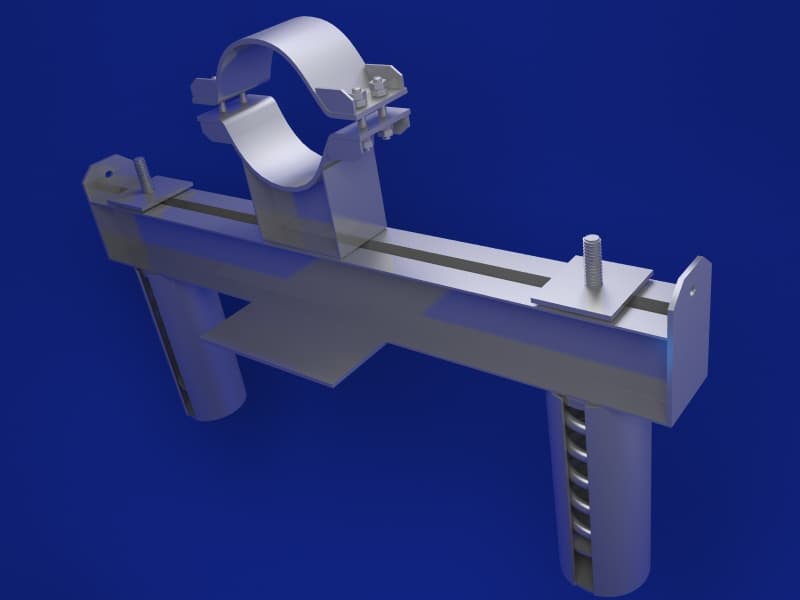

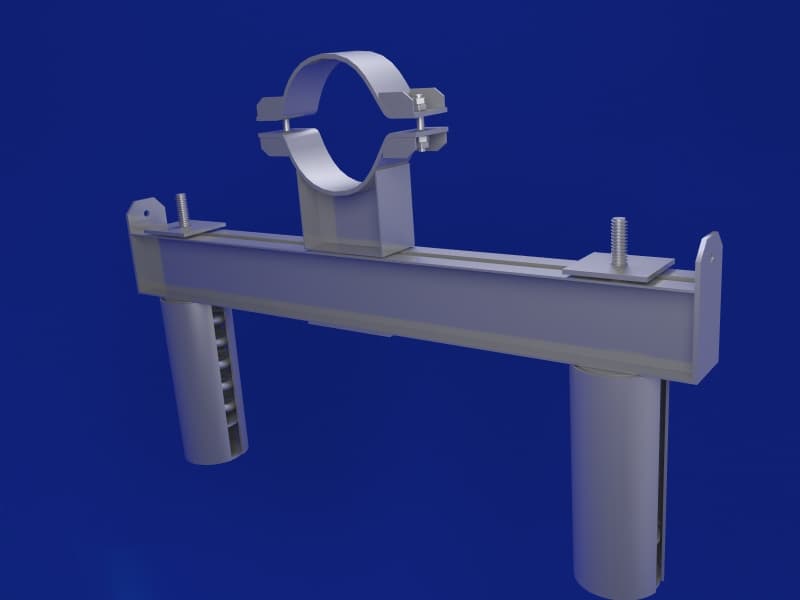

Подвески пружинные хомутовые на опорной балке рис. 1 ОСТ 24.125.122-01

Подвески пружинные хомутовые на опорной балке рис. 1 ОСТ 24.125.122-01

Подвески пружинные хомутовые на опорной балке рис. 1 ОСТ 24.125.122-01

Подвески пружинные хомутовые на опорной балке рис. 1 ОСТ 24.125.122-01

Подвески пружинные хомутовые на опорной балке рис. 1 ОСТ 24.125.122-01

от

5 350 руб./шт

Варианты цен

5 350 руб./шт

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Чертеж подвески пружинной хомутовой на опорной балке

чертеж подвески на хомутовой балке рис.2 Чертеж подвески пружинной хомутовой рис.3 четреж подвески хомутовой рис.4 чертеж подвески хомутовой рис.5

Подвески пружинные хомутовые на опорной балке предназначены для крепления горизонтальных трубопроводов.

Наружный диаметр прокладываемых трубопроводов 159 – 920мм.

Подвески пружинные хомутовые на опорной балке изготавливаются для трубопроводов из хромомолибденованадиевых — узел крепления Тип-41, углеродистых, кремнемарганцовистых – узел крепления Тип-42 и аустенитных сталей – узел крепления Тип-43.

Подвески пружинные хомутовые на опорной балке изготавливаются в соответствии с чертежами ОСТ 24.125.122-01 по техническим требованиям ОСТ 24.125.170-01.

Таблица 1 — Пружинные хомутовые подвески для трубопроводов из хромомолибденованадиевых сталей. Узел крепления — Тип 41

Испол.	Наруж. диам. трубопров. Дн, мм	Теоретическая масса, кг	Рабочая дефор. пружины, мм	Высота подвески до оси трубопров., мм	Длина подвески L1, мм	Ширина подвески B1, мм	Допускаемая нагрузка на узел, кН
01	159	76,60	140	810	870	200	32,7
02	159	64,00	70	623	870	200	32,7
03	159	87,80	140	823	870	200	39,3
04	159	68,60	70	623	870	200	39,3
05	194	79,80	140	870	870	200	32,7
06	194	67,20	70	670	870	200	32,7
07	194	91,00	140	870	870	200	39,3
08	194	71,80	70	670	870	200	39,3
09	219	80,10	140	887	870	200	32,7
10	219	67,50	70	687	870	200	32,7
11	219	91,30	140	887	870	200	39,3
12	219	72,10	70	687	870	200	39,3
13	245	83,90	140	900	870	200	32,7
14	245	71,30	70	700	870	200	32,7
15	245	95,10	140	900	870	200	39,3
16	245	75,90	70	700	870	200	39,3
17	273	86,20	140	920	970	200	32,7
18	273	73,60	70	720	970	200	32,7
19	273	97,40	140	920	970	200	39,3
20	273	78,20	70	720	970	200	39,3
21	325	90,59	140	956	970	200	32,7
22	325	78,00	70	756	970	200	32,7
23	325	101,80	140	956	970	200	39,3
24	325	82,60	70	756	970	200	39,3
25	377	161,30	140	1010	1250	260	56,2
26	377	138,30	70	910	1250	260	56,2
27	377	195,50	140	1160	1250	260	65,2
28	377	154,50	70	910	1250	260	65,2
29	426	164,80	140	1054	1250	260	56,2
30	426	141,80	70	954	1250	260	56,2
31	426	199,00	140	1204	1250	260	65,2
32	426	158,00	70	954	1250	260	65,2
33	465	173,80	140	1083	1250	260	56,2
34	465	150,80	70	983	1250	260	56,2
35	465	208,00	140	1233	1250	260	65,2
36	465	167,00	70	983	1250	260	65,2
37	530	245,30	140	1250	1320	260	80,0
38	530	199,50	70	1000	1320	260	80,0
39	530	259,50	140	1250	1320	260	97,2
40	530	208,30	70	1000	1320	260	97,2
41	630	268,90	140	1320	1320	260	80,0
42	630	223,10	70	1070	1320	260	80,0
43	630	283,10	140	1320	1320	260	97,2
44	630	231,90	70	1070	1320	260	97,2
45	720	368,90	140	1362	1520	300	116,9
46	720	306,30	70	1152	1520	300	116,9
47	920	378,90	140	1506	1520	300	116,9
48	920	316,30	70	1296	1520	300	116,9

Таблица 2 — Пружинные хомутовые подвекси для трубопроводов из углеродистых и кремнемарганцовистых сталей. Узел крепления — Тип 42

Испол.	Наруж. диам. трубопров. Дн, мм	Теоретическая масса, кг	Рабочая дефор. пружины, мм	Высота подвески до оси трубопров., мм	Длина подвески L1, мм	Ширина подвески B1, мм	Допускаемая нагрузка на узел, кН
49	159	76,70	140	802	870	200	32,7
50	159	64,10	70	602	870	200	32,7
51	159	87,90	140	802	870	200	39,3
52	159	68,70	70	602	870	200	39,3
53	194	79,20	140	851	870	200	32,7
54	194	66,60	70	651	870	200	32,7
55	194	90,40	140	851	870	200	39,3
56	194	71,20	70	651	870	200	39,3
57	219	76,40	140	867	870	200	32,7
58	219	66,80	70	667	870	200	32,7
59	219	90,60	140	867	870	200	39,3
60	219	71,40	70	667	870	200	39,3
61	245	84,10	140	880	870	200	32,7
62	245	70,50	70	680	870	200	32,7
63	245	94,30	140	880	870	200	39,3
64	245	75,10	70	680	870	200	39,3
65	273	85,30	140	900	970	200	32,7
66	273	72,70	70	700	970	200	32,7
67	273	96,50	140	900	970	200	39,3
68	273	77,30	70	700	970	200	39,3
69	325	89,50	140	936	970	200	32,7
70	325	76,90	70	736	970	200	32,7
71	325	100,70	140	936	970	200	39,3
72	325	81,50	70	736	970	200	39,3
73	377	159,70	140	990	1250	260	52,7
74	377	136,70	70	890	1250	260	52,7
75	377	193,90	140	1140	1250	260	65,2
76	377	155,90	70	890	1250	260	65,2
77	426	162,90	140	1034	1250	260	52,7
78	426	139,90	70	934	1250	260	52,7
79	426	197,10	140	1184	1250	260	65,2
80	426	156,10	70	934	1250	260	65,2
81	465	172,00	140	1063	1250	260	52,7
82	465	149,00	70	963	1250	260	52,7
83	465	206,20	140	1213	1250	260	65,2
84	465	165,20	70	963	1250	260	65,2
85	530	243,30	140	1230	1320	260	80,0
86	530	197,50	70	980	1320	260	80,0
87	530	257,50	140	1230	1320	260	97,2
88	530	203,10	70	980	1320	260	97,2
89	630	265,80	140	1300	1320	260	80,0
90	630	220,00	70	1050	1320	260	80,0
91	630	280,00	140	1300	1320	260	97,2
92	630	228,80	70	1050	1320	260	97,2
93	720	364,70	140	1342	1520	300	116,9
94	720	302,10	70	1132	1520	300	116,9
95	820	373,40	140	1418	1520	300	116,9
96	820	310,80	70	1208	1520	300	116,9

Таблица 3 — Пружинные хомутовые подвески для трубопроводов из аустенитных сталей. Узел крепления — Тип 43

Испол.	Наруж. диам. трубопров. Дн, мм	Теоретическая масса, кг	Рабочая дефор. пружины, мм	Высота подвески до оси трубопров., мм	Длина подвески L1, мм	Ширина подвески B1, мм	Допускаемая нагрузка на узел, кН
97	159	77,0	140	803	870	200	32,7
98	159	64,4	70	603	870	200	32,7
99	159	88,2	140	803	870	200	39,3
100	159	69,0	70	603	870	200	39,3
101	219	79,7	140	868	870	200	32,7
102	219	67,1	70	668	870	200	32,7
103	219	90,9	140	868	870	200	39,3
104	219	71,7	70	668	870	200	39,3
105	245	83,6	140	881	870	200	32,7
106	245	71,0	70	681	870	200	32,7
107	245	94,8	140	881	870	200	39,3
108	245	75,6	70	681	870	200	39,3
109	273	86,0	140	901	970	200	32,7
110	273	73,4	70	701	970	200	32,7
111	273	97,2	140	901	970	200	39,3
112	273	78,0	70	701	970	200	39,3
113	325	90,4	140	937	970	200	32,7
114	325	77,8	70	737	970	200	32,7
115	325	101,1	140	937	970	200	39,3
116	325	82,4	70	737	970	200	39,3

Цены на подвески пружинные хомутовые на опорной балке ОСТ 24.125.122-01

№	Наименование	Диаметр трубы	Рабочая деформа- ция пружины	Высота подвески, мм	Высота опорной балки, мм	Допускаемая нагрузка на узел, кН	Масса изделия, кг	Стоимость за ед., руб.*
Пружинные хомутовые подвески для трубопроводов из хромомолибденованадиевых сталей
1	01 ОСТ 24.125.122	159	140	213	510	32,7	54,23	договорная
2	02 ОСТ 24.125.122	159	70	213	310	32,7	46,56	договорная
3	03 ОСТ 24.125.122	159	140	213	510	39,3	58,43	договорная
4	04 ОСТ 24.125.122	159	70	213	310	39,3	48,91	договорная
5	05 ОСТ 24.125.122	194	140	260	510	32,7	57,53	договорная
6	06 ОСТ 24.125.122	194	70	260	310	32,7	49,86	договорная
7	07 ОСТ 24.125.122	194	140	260	510	39,3	61,73	договорная
8	08 ОСТ 24.125.122	194	70	260	310	39,3	52,21	договорная
9	09 ОСТ 24.125.122	219	140	277	510	32,7	57,79	договорная
10	10 ОСТ 24.125.122	219	70	277	310	32,7	50,12	договорная
11	11 ОСТ 24.125.122	219	140	277	510	39,3	61,99	договорная
12	12 ОСТ 24.125.122	219	70	277	310	39,3	52,47	договорная
13	13 ОСТ 24.125.122	245	140	290	510	32,7	61,63	договорная
14	14 ОСТ 24.125.122	245	70	290	310	32,7	53,96	договорная
15	15 ОСТ 24.125.122	245	140	290	510	39,3	65,83	договорная
16	16 ОСТ 24.125.122	245	70	290	310	39,3	56,31	договорная
17	17 ОСТ 24.125.122	273	140	310	510	32,7	63,89	договорная
18	18 ОСТ 24.125.122	273	70	310	310	32,7	56,22	договорная
19	19 ОСТ 24.125.122	273	140	310	510	39,3	68,09	договорная
20	20 ОСТ 24.125.122	273	70	310	310	39,3	58,57	договорная
21	21 ОСТ 24.125.122	325	140	346	510	32,7	68,29	договорная
22	22 ОСТ 24.125.122	325	70	346	310	32,7	60,62	договорная
23	23 ОСТ 24.125.122	325	140	346	510	39,3	72,49	договорная
24	24 ОСТ 24.125.122	325	70	346	310	39,3	62,97	договорная
25	25 ОСТ 24.125.122	377	140	360	510	56,2	116,95	договорная
26	26 ОСТ 24.125.122	377	70	360	410	56,2	105,42	договорная
27	27 ОСТ 24.125.122	377	140	360	660	65,2	133,98	договорная
28	28 ОСТ 24.125.122	377	70	360	410	65,2	113,53	договорная
29	29 ОСТ 24.125.122	426	140	404	510	56,2	120,43	договорная
30	30 ОСТ 24.125.122	426	70	404	410	56,2	108,9	договорная
31	31 ОСТ 24.125.122	426	140	404	660	65,2	137,46	договорная
32	32 ОСТ 24.125.122	426	70	404	410	65,2	117,01	договорная
33	33 ОСТ 24.125.122	465	140	433	510	56,2	129,46	договорная
34	34 ОСТ 24.125.122	465	70	433	410	56,2	117,93	договорная
35	35 ОСТ 24.125.122	465	140	433	660	65,2	146,49	договорная
36	36 ОСТ 24.125.122	465	70	433	410	65,2	126,04	договорная
37	37 ОСТ 24.125.122	530	140	430	660	80	171,59	договорная
38	38 ОСТ 24.125.122	530	70	430	410	80	148,63	договорная
39	39 ОСТ 24.125.122	530	140	430	660	97,2	178,63	договорная
40	40 ОСТ 24.125.122	530	70	430	410	97,2	153,07	договорная
41	41 ОСТ 24.125.122	630	140	500	660	80	195,28	договорная
42	42 ОСТ 24.125.122	630	70	500	410	80	172,36	договорная
43	43 ОСТ 24.125.122	630	140	500	660	97,2	202,41	договорная
44	44 ОСТ 24.125.122	630	70	500	410	97,2	176,8	договорная
45	45 ОСТ 24.125.122	720	140	542	620	116,9	261,59	договорная
46	46 ОСТ 24.125.122	720	70	542	410	116,9	230,29	договорная
47	47 ОСТ 24.125.122	920	140	686	620	116,9	271,61	договорная
48	48 ОСТ 24.125.122	920	70	686	410	116,9	240,31	договорная
Пружинные хомутовые подвески для трубопроводов из углеродистых и кремнемарганцовистых сталей
49	49 ОСТ 24.125.122	159	140	192	510	32,7	54,37	договорная
50	50 ОСТ 24.125.122	159	70	192	310	32,7	46,7	договорная
51	51 ОСТ 24.125.122	159	140	192	510	39,3	58,57	договорная
52	52 ОСТ 24.125.122	159	70	192	310	39,3	49,05	договорная
53	53 ОСТ 24.125.122	194	140	241	510	32,7	56,8	договорная
54	54 ОСТ 24.125.122	194	70	241	310	32,7	49,13	договорная
55	55 ОСТ 24.125.122	194	140	241	510	39,3	61,09	договорная
56	56 ОСТ 24.125.122	194	70	241	310	39,3	51,48	договорная
57	57 ОСТ 24.125.122	219	140	257	510	32,7	58,09	договорная
58	58 ОСТ 24.125.122	219	70	257	310	32,7	49,33	договорная
59	59 ОСТ 24.125.122	219	140	257	510	39,3	61,2	договорная
60	60 ОСТ 24.125.122	219	70	257	310	39,3	51,68	договорная
61	61 ОСТ 24.125.122	245	140	270	510	32,7	60,7	договорная
62	62 ОСТ 24.125.122	245	70	270	310	32,7	53,03	договорная
63	63 ОСТ 24.125.122	245	140	270	510	39,3	64,98	договорная
64	64 ОСТ 24.125.122	245	70	270	310	39,3	55,38	договорная
65	65 ОСТ 24.125.122	273	140	290	510	32,7	62,92	договорная
66	66 ОСТ 24.125.122	273	70	290	310	32,7	55,25	договорная
67	67 ОСТ 24.125.122	273	140	290	510	39,3	67,12	договорная
68	68 ОСТ 24.125.122	273	70	290	310	39,3	57,6	договорная
69	69 ОСТ 24.125.122	325	140	326	510	32,7	67,16	договорная
70	70 ОСТ 24.125.122	325	70	326	310	32,7	59,46	договорная
71	71 ОСТ 24.125.122	325	140	326	510	39,3	71,36	договорная
72	72 ОСТ 24.125.122	325	70	326	310	39,3	61,84	договорная
73	73 ОСТ 24.125.122	377	140	340	510	52,7	115,23	договорная
74	74 ОСТ 24.125.122	377	70	340	410	52,7	103,7	договорная
75	75 ОСТ 24.125.122	377	140	340	660	65,2	132,26	договорная
76	76 ОСТ 24.125.122	377	70	340	410	65,2	111,81	договорная
77	77 ОСТ 24.125.122	426	140	384	510	52,7	118,43	договорная
78	78 ОСТ 24.125.122	426	70	384	410	52,7	106,9	договорная
79	79 ОСТ 24.125.122	426	140	384	660	65,2	135.46	договорная
80	80 ОСТ 24.125.122	426	70	384	410	65,2	115,01	договорная
81	81 ОСТ 24.125.122	465	140	413	510	52,7	127,49	договорная
82	82 ОСТ 24.125.122	465	70	413	410	52,7	115,96	договорная
83	83 ОСТ 24.125.122	465	140	413	660	65,2	144,52	договорная
84	84 ОСТ 24.125.122	465	70	413	410	65,2	124,07	договорная
85	85 ОСТ 24.125.122	530	140	410	660	80	169,38	договорная
86	86 ОСТ 24.125.122	530	70	410	410	80	146,46	договорная
87	87 ОСТ 24.125.122	530	140	410	660	97,2	176,51	договорная
88	88 ОСТ 24.125.122	530	70	410	410	97,2	150,9	договорная
89	89 ОСТ 24.125.122	630	140	480	660	80	191,86	договорная
90	90 ОСТ 24.125.122	630	70	480	410	80	168,94	договорная
91	91 ОСТ 24.125.122	630	140	480	660	97,2	198,99	договорная
92	92 ОСТ 24.125.122	630	70	480	410	97,2	173,38	договорная
93	93 ОСТ 24.125.122	720	140	522	620	116,9	257,19	договорная
94	94 ОСТ 24.125.122	720	70	522	410	116,9	245,89	договорная
95	95 ОСТ 24.125.122	820	140	598	620	116,9	265,8	договорная
96	96 ОСТ 24.125.122	820	70	598	410	116,9	234,5	договорная
Пружинные хомутовые подвески для трубопроводов из аустенитных сталей
97	97 ОСТ 24.125.122	159	140	193	510	32,7	54,37	договорная
98	98 ОСТ 24.125.122	159	70	193	310	32,7	46,7	договорная
99	99 ОСТ 24.125.122	159	140	193	510	39,3	58,57	договорная
100	100 ОСТ 24.125.122	159	70	193	310	39,3	49,05	договорная
101	101 ОСТ 24.125.122	219	140	258	510	32,7	57	договорная
102	102 ОСТ 24.125.122	219	70	258	310	32,7	49,32	договорная
103	103 ОСТ 24.125.122	219	140	258	510	39,3	61,2	договорная
104	104 ОСТ 24.125.122	219	70	258	310	39,3	51,68	договорная
105	105 ОСТ 24.125.122	245	140	271	510	32,7	60,7	договорная
106	106 ОСТ 24.125.122	245	70	271	310	32,7	53,03	договорная
107	107 ОСТ 24.125.122	245	140	271	510	39,3	64,9	договорная
108	108 ОСТ 24.125.122	245	70	271	310	39,3	55,38	договорная
109	109 ОСТ 24.125.122	273	140	291	510	32,7	62,92	договорная
110	110 ОСТ 24.125.122	273	70	291	310	32,7	55,25	договорная
111	111 ОСТ 24.125.122	273	140	291	510	39,3	67,12	договорная
112	112 ОСТ 24.125.122	273	70	291	310	39,3	57,6	договорная
113	113 ОСТ 24.125.122	325	140	327	510	32,7	67,16	договорная
114	114 ОСТ 24.125.122	325	70	327	310	32,7	59,49	договорная
115	115 ОСТ 24.125.122	325	140	327	510	39,3	71,36	договорная
116	116 ОСТ 24.125.122	325	70	327	310	39,3	61,84	договорная

Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:

Широкий ассортимент продукции;
Производство только из сырья высокого качества;
Доставка в заранее установленные сроки;
Сохранность целостности изделий при перевозке;
Профессионально налаженная логистика;
Доставка как на склад, так и на объект покупателя;
Доставляем изделия любых габаритов и формы.

Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.

Вам также может понравиться
