Чертеж полухомута для хомутовых опор

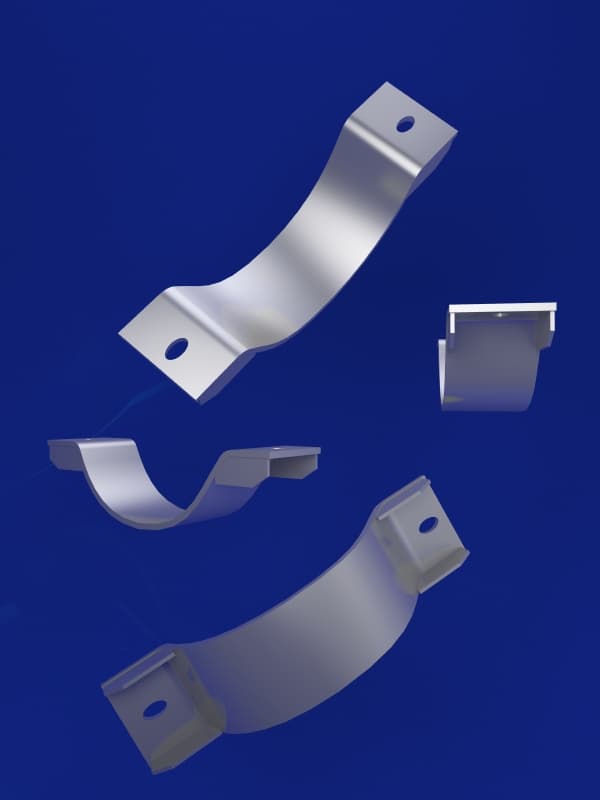

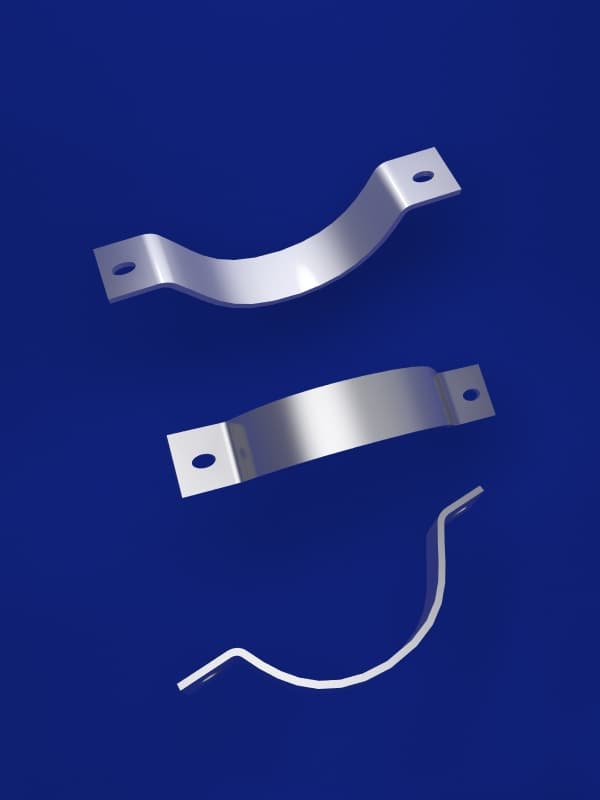

Полухомуты используются в составе хомутовых опор трубопроводов, которые в свою очередь используются отдельно или в составе подвесок горизонтальных трубопроводов. Наружный диаметр прокладываемых трубопроводов 57 – 820мм.
Полухомуты изготавливаются из марок сталей 20; 12ХМ.
Полухомуты изготавливаются в соответствии с чертежами ОСТ 24.125.120-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1 (Размеры в миллиметрах)
| Исполнение | Наружный диаметр трубопровода Дн | Теоретическая масса, кг | Длина полухомута В | Ширина полухомута L | Марка стали | Развернутая длина |
| 01 | 57 | 0,40 | 140 | 60 | 12ХМ-3 | 165 |
| 02 | 76 | 0,47 | 160 | 60 | 12ХМ-3 | 195 |
| 03 | 108 | 0,57 | 200 | 60 | 12ХМ-3 | 250 |
| 04 | 108 | 0,87 | 200 | 90 | 12ХМ-3 | 250 |
| 05 | 133 | 0,70 | 240 | 60 | 12ХМ-3 | 30 |
| 06 | 133 | 1,07 | 240 | 90 | 12ХМ-3 | 30 |
| 07 | 159 | 0,80 | 270 | 60 | 12ХМ-3 | 345 |
| 08 | 159 | 1,21 | 270 | 90 | 12ХМ-3 | 345 |
| 09 | 194 | 1,54 | 330 | 60 | 12ХМ-3 | 420 |
| 10 | 219 | 1,67 | 335 | 60 | 12ХМ-3 | 460 |
| 11 | 57 | 0,26 | 40 | 50 | 20-3 | 165 |
| 12 | 76 | 0,31 | 160 | 50 | 20-3 | 195 |
| 13 | 89 | 0,55 | 185 | 50 | 20К-3 | 225 |
| 14 | 108 | 0,61 | 200 | 50 | 20К-3 | 250 |
| 15 | 108 | 1,10 | 200 | 90 | 20К-3 | 250 |
| 16 | 133 | 0,75 | 240 | 50 | 20К-3 | 300 |
| 17 | 133 | 1,27 | 240 | 90 | 20К-3 | 300 |
| 18 | 159 | 0,82 | 270 | 50 | 20К-3 | 345 |
| 19 | 159 | 1,48 | 270 | 90 | 20К-3 | 345 |
| 20 | 194 | 1,30 | 330 | 50 | 20К-10 | 420 |
| 21 | 219 | 1,40 | 355 | 50 | 20К-10 | 460 |
| 22 | 245 | 1,90 | 390 | 80 | 12ХМ-3 | 510 |
| 23 | 273 | 2,07 | 430 | 80 | 12ХМ-3 | 565 |
| 24 | 325 | 2,95 | 490 | 100 | 12ХМ-3 | 645 |
| 25 | 377 | 4,66 | 560 | 100 | 12ХМ-3 | 745 |
| 26 | 426 | 6,20 | 610 | 120 | 12ХМ-3 | 815 |
| 27 | 465 | 8,90 | 660 | 160 | 12ХМ-3 | 885 |
| 28 | 530 | 10,00 | 740 | 160 | 12ХМ-3 | 1000 |
| 29 | 630 | 16,30 | 850 | 180 | 12ХМ-3 | 1160 |
| 30 | 720 | 18,40 | 950 | 180 | 12ХМ-3 | 1315 |
| 31 | 920 | 22,70 | 150 | 180 | 12ХМ-3 | 1615 |
| 32 | 245 | 1,65 | 390 | 70 | 20К-3 | 510 |
| 33 | 273 | 1,80 | 430 | 70 | 20К-3 | 565 |
| 34 | 325 | 2,70 | 490 | 90 | 20К-3 | 645 |
| 35 | 377 | 4,20 | 560 | 90 | 20К-10 | 745 |
| 36 | 426 | 5,60 | 610 | 110 | 20К-10 | 815 |
| 37 | 465 | 8,40 | 660 | 160 | 20К-10 | 885 |
| 38 | 530 | 9,50 | 740 | 160 | 20К-10 | 1000 |
| 39 | 630 | 15,40 | 850 | 170 | 20К-10 | 1160 |
| 40 | 720 | 17,40 | 950 | 170 | 20К-10 | 1315 |
| 41 | 820 | 20,30 | 1110 | 170 | 20К-10 | 1520 |
Цены на полухомут для хомутовых опор ОСТ 24.125.120-01
| № | Наименование | Наружный диаметр | Ширина, мм | Длина, мм | Масса изделия, кг | Стоимость за ед., руб.* |
| 1 | 01 ОСТ 24.125.120 | 57 | 60 | 140 | 0,4 | договорная |
| 2 | 02 ОСТ 24.125.120 | 76 | 60 | 160 | 0,47 | договорная |
| 3 | 03 ОСТ 24.125.120 | 108 | 60 | 200 | 0,57 | договорная |
| 4 | 04 ОСТ 24.125.120 | 108 | 90 | 200 | 0,87 | договорная |
| 5 | 05 ОСТ 24.125.120 | 133 | 60 | 240 | 0,7 | договорная |
| 6 | 06 ОСТ 24.125.120 | 133 | 90 | 240 | 1,07 | договорная |
| 7 | 07 ОСТ 24.125.120 | 159 | 60 | 270 | 0,8 | договорная |
| 8 | 08 ОСТ 24.125.120 | 159 | 90 | 270 | 1,21 | договорная |
| 9 | 09 ОСТ 24.125.120 | 194 | 60 | 330 | 1,54 | договорная |
| 10 | 10 ОСТ 24.125.120 | 219 | 60 | 335 | 1,67 | договорная |
| 11 | 11 ОСТ 24.125.120 | 57 | 50 | 140 | 0,26 | договорная |
| 12 | 12 ОСТ 24.125.120 | 76 | 50 | 160 | 0,31 | договорная |
| 13 | 13 ОСТ 24.125.120 | 89 | 50 | 185 | 0,55 | договорная |
| 14 | 14 ОСТ 24.125.120 | 108 | 50 | 200 | 0,61 | договорная |
| 15 | 15 ОСТ 24.125.120 | 108 | 90 | 200 | 1,1 | договорная |
| 16 | 16 ОСТ 24.125.120 | 133 | 50 | 240 | 0,75 | договорная |
| 17 | 17 ОСТ 24.125.120 | 133 | 90 | 240 | 1,27 | договорная |
| 18 | 18 ОСТ 24.125.120 | 159 | 50 | 270 | 0,82 | договорная |
| 19 | 19 ОСТ 24.125.120 | 159 | 90 | 270 | 1,48 | договорная |
| 20 | 20 ОСТ 24.125.120 | 194 | 50 | 330 | 1,3 | договорная |
| 21 | 21 ОСТ 24.125.120 | 219 | 50 | 355 | 1,4 | договорная |
| 22 | 22 ОСТ 24.125.120 | 245 | 80 | 390 | 1,9 | договорная |
| 23 | 23 ОСТ 24.125.120 | 273 | 80 | 430 | 2,07 | договорная |
| 24 | 24 ОСТ 24.125.120 | 325 | 100 | 490 | 2,95 | договорная |
| 25 | 25 ОСТ 24.125.120 | 377 | 100 | 560 | 4,66 | договорная |
| 26 | 26 ОСТ 24.125.120 | 426 | 120 | 610 | 6,2 | договорная |
| 27 | 27 ОСТ 24.125.120 | 465 | 160 | 660 | 8,9 | договорная |
| 28 | 28 ОСТ 24.125.120 | 530 | 160 | 740 | 10 | договорная |
| 29 | 29 ОСТ 24.125.120 | 630 | 180 | 850 | 16,3 | договорная |
| 30 | 30 ОСТ 24.125.120 | 720 | 180 | 950 | 18,4 | договорная |
| 31 | 31 ОСТ 24.125.120 | 920 | 180 | 1150 | 22,7 | договорная |
| 32 | 32 ОСТ 24.125.120 | 245 | 70 | 390 | 1,65 | договорная |
| 33 | 33 ОСТ 24.125.120 | 273 | 70 | 430 | 1,8 | договорная |
| 34 | 34 ОСТ 24.125.120 | 325 | 90 | 490 | 2,7 | договорная |
| 35 | 35 ОСТ 24.125.120 | 377 | 90 | 560 | 4,2 | договорная |
| 36 | 36 ОСТ 24.125.120 | 426 | 110 | 610 | 5,6 | договорная |
| 37 | 37 ОСТ 24.125.120 | 465 | 160 | 660 | 8,4 | договорная |
| 38 | 38 ОСТ 24.125.120 | 530 | 160 | 740 | 9,5 | договорная |
| 39 | 39 ОСТ 24.125.120 | 630 | 180 | 850 | 15,4 | договорная |
| 40 | 40 ОСТ 24.125.120 | 720 | 180 | 950 | 17,4 | договорная |
| 41 | 41 ОСТ 24.125.120 | 820 | 180 | 1110 | 20,3 | договорная |
