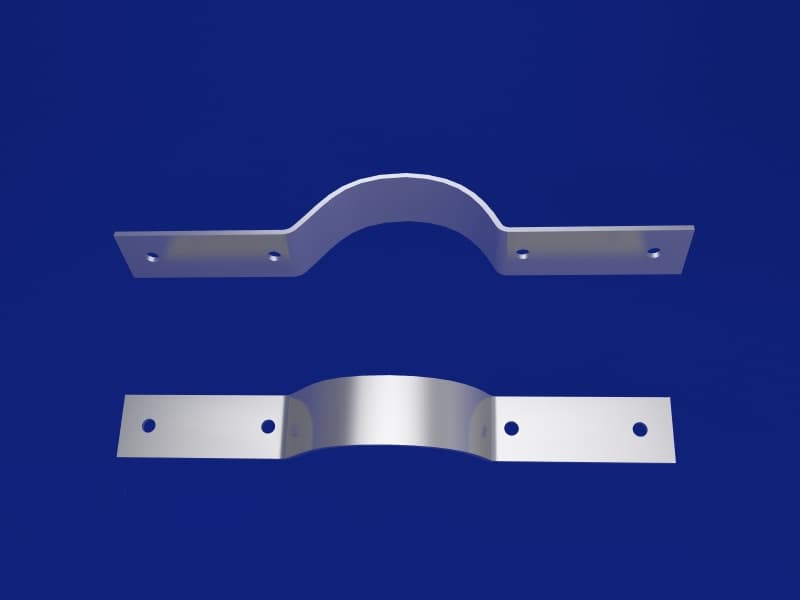

Чертеж полухомута для вертикального трубопровода
Полухомуты деталь, непосредственно соприкасающаяся с трубопроводом. Используются парно, обхватывают трубу образуя хомут ОСТ 24.125.127-01, и соединяются между собой шпильками или болтами. Марка стали полухомутов зависит от температуры рабочей среды. Применяются в подвесках вертикальных трубопроводов. Наружный диаметр прокладываемых трубопроводов 57 – 920мм.
Полухомуты изготавливаются из марок сталей 20; 12ХМ. Покрытие – транспортировочный грунт ГФ-021.
Полухомуты для вертикальных трубопроводов изготавливаются в соответствии с чертежами ОСТ 24.125.128-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1 — Полухомуты для хомутовых блоков подвесок вертикальных трубопроводов из хромомолибденованадиевых сталей.
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Длина блока хомутового L, мм | Ширина блока хомутового В, мм | Диаметр отверстий d, мм | Развернутая длина, мм |
| 01 | 57 | 1,70 | 580 | 60 | 14 | 602 |
| 02 | 76 | 2,10 | 620 | 70 | 14 | 651 |
| 03 | 108 | 4,70 | 730 | 80 | 18 | 775 |
| 04 | 133 | 6,40 | 770 | 100 | 18 | 825 |
| 05 | 159 | 9,10 | 820 | 110 | 18 | 887 |
| 06 | 194 | 12,40 | 870 | 140 | 22 | 953 |
| 07 | 219 | 15,00 | 910 | 160 | 22 | 1007 |
| 08 | 245 | 30,70 | 1000 | 180 | 26 | 1104 |
| 09 | 273 | 25,10 | 1040 | 140 | 22 | 1157 |
| 10 | 273 | 36,50 | 1070 | 200 | 33 | 1187 |
| 11 | 325 | 39,40 | 1140 | 200 | 33 | 1282 |
| 12 | 377 | 33,70 | 1190 | 160 | 26 | 1361 |
| 13 | 377 | 53,40 | 1210 | 250 | 33 | 1381 |
| 14 | 426 | 35,50 | 1240 | 160 | 26 | 1433 |
| 15 | 426 | 56,20 | 1260 | 250 | 33 | 1453 |
| 16 | 465 | 37,50 | 1300 | 160 | 26 | 1514 |
| 17 | 465 | 59,40 | 1320 | 250 | 33 | 1534 |
| 18 | 530 | 41,20 | 1410 | 160 | 26 | 1661 |
| 19 | 530 | 65,60 | 1450 | 250 | 39 | 1701 |
| 20 | 630 | 45,90 | 1570 | 160 | 39 | 1872 |
| 21 | 630 | 68,80 | 1490 | 250 | 45 | 1792 |
| 22 | 720 | 160,00 | 1580 | 300 | 45 | 1913 |
| 23 | 920 | 185,00 | 1780 | 300 | 45 | 2214 |
Таблица 2 — Полухомуты для хомутовых блоков подвесок вертикальных трубопроводов из углеродистых, кремнемарганцовистых и аустенитных сталей.
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Длина блока хомутового L, мм | Ширина блока хомутового В, мм | Диаметр отверстий d, мм | Развернутая длина, мм |
| 24 | 57 | 1,3 | 540,00 | 50 | 14 | 562 |
| 25 | 76 | 1,4 | 580,00 | 50 | 14 | 611 |
| 26 | 89 | 1,9 | 650,00 | 60 | 18 | 687 |
| 27 | 108 | 3,4 | 690,00 | 60 | 18 | 735 |
| 28 | 133 | 3,5 | 710,00 | 60 | 18 | 764 |
| 29 | 159 | 6,4 | 760,00 | 100 | 18 | 828 |
| 30 | 194 | 7,1 | 820,00 | 80 | 22 | 891 |
| 31 | 219 | 12,2 | 850,00 | 130 | 22 | 934 |
| 32 | 245 | 12,6 | 870,00 | 130 | 22 | 968 |
| 33 | 273 | 14,3 | 990,00 | 130 | 26 | 1102 |
| 34 | 325 | 15,6 | 1060,00 | 130 | 26 | 1197 |
| 35 | 377 | 28,2 | 1150,00 | 140 | 33 | 1321 |
| 36 | 426 | 29,8 | 1200,00 | 140 | 33 | 1393 |
| 37 | 465 | 31,5 | 1240,00 | 140 | 26 | 1455 |
| 38 | 465 | 44,2 | 1240,00 | 200 | 45 | 1455 |
| 39 | 530 | 33,8 | 1310,00 | 140 | 26 | 1561 |
| 40 | 530 | 47,5 | 1310,00 | 200 | 45 | 1561 |
| 41 | 630 | 78,8 | 1430,00 | 200 | 45 | 1721 |
| 42 | 720 | 85,4 | 1520,00 | 200 | 45 | 1721 |
| 43 | 820 | 92,7 | 1620,00 | 200 | 45 | 2016 |
Цены на полухомуты для вертикальных трубопроводов ОСТ 24.125.128-01
Полухомуты для хомутовых блоков подвесок вертикальных трубопроводов из хромомолибденованадиевых сталей
| № | Наименование | Наружный диаметр трубо-провода Da | A | A1 | A2 | B | L | Масса, кг | Стоимость за ед., руб* |
| 1 | 01 ОСТ 24.125.128-01 | 57 | 530 | 105 | 30 | 60 | 580 | 1,7 | договорная |
| 2 | 02 ОСТ 24.125.128-01 | 76 | 570 | 125 | 30 | 70 | 620 | 2,1 | договорная |
| 3 | 03 ОСТ 24.125.128-01 | 108 | 670 | 180 | 40 | 80 | 730 | 4,7 | договорная |
| 4 | 04 ОСТ 24.125.128-01 | 133 | 710 | 205 | 50 | 100 | 770 | 6,4 | договорная |
| 5 | 05 ОСТ 24.125.128-01 | 159 | 760 | 240 | 60 | 110 | 820 | 9,1 | договорная |
| 6 | 06 ОСТ 24.125.128-01 | 194 | 800 | 290 | 80 | 140 | 870 | 12,4 | договорная |
| 7 | 07 ОСТ 24.125.128-01 | 219 | 840 | 315 | 90 | 160 | 910 | 15 | договорная |
| 8 | 08 ОСТ 24.125.128-01 | 245 | 920 | 370 | 100 | 180 | 1000 | 30,7 | договорная |
| 9 | 09 ОСТ 24.125.128-01 | 273 | 970 | 390 | 80 | 140 | 1040 | 25,1 | договорная |
| 10 | 10 ОСТ 24.125.128-01 | 273 | 970 | 420 | 110 | 200 | 1070 | 36,5 | договорная |
| 11 | 11 ОСТ 24.125.128-01 | 325 | 1040 | 460 | 110 | 200 | 1140 | 39,4 | договорная |
| 12 | 12 ОСТ 24.125.128-01 | 377 | 1110 | 520 | 90 | 160 | 1190 | 33,7 | договорная |
| 13 | 13 ОСТ 24.125.128-01 | 377 | 1110 | 520 | 130 | 250 | 1210 | 53,4 | договорная |
| 14 | 14 ОСТ 24.125.128-01 | 426 | 1160 | 570 | 90 | 160 | 1240 | 35,5 | договорная |
| 15 | 15 ОСТ 24.125.128-01 | 426 | 1160 | 570 | 130 | 250 | 1260 | 56,2 | договорная |
| 16 | 16 ОСТ 24.125.128-01 | 465 | 1220 | 610 | 90 | 160 | 1300 | 37,5 | договорная |
| 17 | 17 ОСТ 24.125.128-01 | 465 | 1220 | 610 | 130 | 250 | 1320 | 59,4 | договорная |
| 18 | 18 ОСТ 24.125.128-01 | 530 | 1330 | 690 | 80 | 160 | 1410 | 41,2 | договорная |
| 19 | 19 ОСТ 24.125.128-01 | 530 | 1330 | 690 | 130 | 250 | 1450 | 65,6 | договорная |
| 20 | 20 ОСТ 24.125.128-01 | 630 | 1450 | 800 | 80 | 160 | 1570 | 45,9 | договорная |
| 21 | 21 ОСТ 24.125.128-01 | 630 | 1350 | 800 | 130 | 250 | 1490 | 68,8 | договорная |
| 22 | 22 ОСТ 24.125.128-01 | 720 | 1440 | 950 | 160 | 300 | 1580 | 160 | договорная |
| 23 | 23 ОСТ 24.125.128-01 | 920 | 1640 | 1150 | 160 | 300 | 1780 | 185 | договорная |
Полухомуты для хомутовых блоков подвесок вертикальных трубопроводов из углеродистых, кремнемарганцовых и аустенитных сталей
| № | Наименование | Наружный диаметр трубопровода Da | A | A1 | A2 | B | L | Масса, кг | Стоимость за ед., руб* |
| 24 | 24 ОСТ 24.125.128-01 | 57 | 490 | 105 | - | 50 | 540 | 1,3 | договорная |
| 25 | 25 ОСТ 24.125.128-01 | 76 | 530 | 125 | - | 50 | 580 | 1,4 | договорная |
| 26 | 26 ОСТ 24.125.128-01 | 89 | 590 | 150 | - | 60 | 650 | 1,9 | договорная |
| 27 | 27 ОСТ 24.125.128-01 | 108 | 630 | 180 | - | 60 | 690 | 3,4 | договорная |
| 28 | 28 ОСТ 24.125.128-01 | 133 | 650 | 205 | - | 60 | 710 | 3,5 | договорная |
| 29 | 29 ОСТ 24.125.128-01 | 159 | 700 | 240 | 50 | 100 | 760 | 6,4 | договорная |
| 30 | 30 ОСТ 24.125.128-01 | 194 | 750 | 290 | 40 | 80 | 820 | 7,1 | договорная |
| 31 | 31 ОСТ 24.125.128-01 | 219 | 780 | 315 | 70 | 130 | 850 | 12,2 | договорная |
| 32 | 32 ОСТ 24.125.128-01 | 245 | 800 | 350 | 70 | 130 | 870 | 12,6 | договорная |
| 33 | 33 ОСТ 24.125.128-01 | 273 | 910 | 390 | 70 | 130 | 990 | 14,3 | договорная |
| 34 | 34 ОСТ 24.125.128-01 | 325 | 980 | 440 | 70 | 130 | 1060 | 15,6 | договорная |
| 35 | 35 ОСТ 24.125.128-01 | 377 | 1050 | 520 | 80 | 140 | 1150 | 28,2 | договорная |
| 36 | 36 ОСТ 24.125.128-01 | 426 | 1100 | 570 | 80 | 140 | 1200 | 29,8 | договорная |
| 37 | 37 ОСТ 24.125.128-01 | 465 | 1160 | 610 | 80 | 140 | 1240 | 31,5 | договорная |
| 38 | 38 ОСТ 24.125.128-01 | 465 | 1100 | 630 | 110 | 200 | 1240 | 44,2 | договорная |
| 39 | 39 ОСТ 24.125.128-01 | 530 | 1230 | 690 | 80 | 140 | 1310 | 33,8 | договорная |
| 40 | 40 ОСТ 24.125.128-01 | 530 | 1170 | 710 | 110 | 200 | 1310 | 47,5 | договорная |
| 41 | 41 ОСТ 24.125.128-01 | 630 | 1290 | 830 | 110 | 200 | 1430 | 78,8 | договорная |
| 42 | 42 ОСТ 24.125.128-01 | 720 | 1380 | 950 | 110 | 200 | 1520 | 85,4 | договорная |
| 43 | 43 ОСТ 24.125.128-01 | 820 | 1480 | 1040 | 110 | 200 | 1620 | 92,7 | договорная |
