Фланцы плоские ГОСТ 12820-80 (01) ст.3 (20)

от

45 руб./шт

Варианты цен

45 руб./шт

Подробности

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

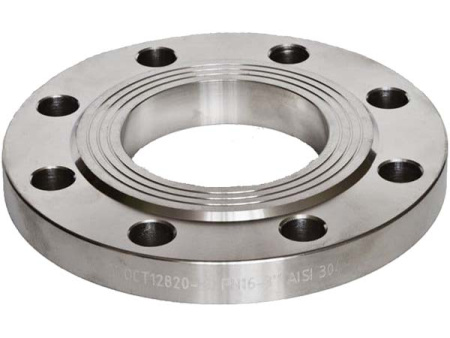

Фото фланца плоского по ГОСТ 12820-80 (01) ст.3 (20)

Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление Р_у от 0,1 до 2,5 МПа (от 1 до 25 кгс/см²) и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °С).

Чертеж фланца 12Х18Н10Т нержавеющего плоского ГОСТ 12820-80 (01)

Чертеж фланца плоского ГОСТ 12821-80

Давление PN = 0,6 МПа (6 кгс/с м²)
Наименование	D, мм	D1, мм	dв, мм	b, мм	d, мм	отв., шт.	Масса, кг.
Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)	80	55	19	10	11	4	0,33
Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)	90	65	26	12			0,53
Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)	100	75	33	12			0,64
Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)	120	90	39	13	14		1,01
Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)	130	100	46	13			1,21
Фланец плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)	140	110	59	13			1,33
Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)	160	130	78	13			1,63
Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)	185	150	91	15	18		2,44
Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)	205	170	110	15			2,85
Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)	235	200	135	17		8	3,88
Фланец плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)	260	225	161	17			4,39
Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)	315	280	222	19			5,89
Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)	370	335	273	20		12	7,67
Фланец плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)	435	395	325	20	22		10,28
Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)	485	445	377	22			12,58
Фланец плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)	535	495	426	24		16	15,2
Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)	640	600	530	25		16	19,72
Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)	755	705	630	25	26	20	26,24
Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)	975	920	820	27	30	24	46,14
Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)	1 175	1 120	1 020	31	30	28	64,36
Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)	1 400	1 340	1 220	34	33	32	99,03
Давление PN = 1,0 МПа (10 кгс/с м²)
Наименование	D, мм	D1, мм	dв, мм	b, мм	d, мм	отв., шт.	Масса, кг.
Фланец плоский ГОСТ 12820-80 (01) 1-15-10 ст.3 (20)	95	65	19	10	14	4	0,51
Фланец плоский ГОСТ 12820-80 (01) 1-20-10 ст.3 (20)	105	75	26	12			0,74
Фланец плоский ГОСТ 12820-80 (01) 1-25-10 ст.3 (20)	115	85	33	12			0,89
Фланец плоский ГОСТ 12820-80 (01) 1-32-10 ст.3 (20)	135	100	39	14	18		1,4
Фланец плоский ГОСТ 12820-80 (01) 1-40-10 ст.3 (20)	145	110	46	15			1,71
Фланец плоский ГОСТ 12820-80 (01) 1-50-10 ст.3 (20)	160	125	59	15			2,06
Фланец плоский ГОСТ 12820-80 (01) 1-65-10 ст.3 (20)	180	145	78	17			2,8
Фланец плоский ГОСТ 12820-80 (01) 1-80-10 ст.3 (20)	195	160	91	17			3,19
Фланец плоский ГОСТ 12820-80 (01) 1-100-10 ст.3 (20)	215	180	110	19		8	3,96
Фланец плоский ГОСТ 12820-80 (01) 1-125-10 ст.3 (20)	245	210	135	21			5,4
Фланец плоский ГОСТ 12820-80 (01) 1-150-10 ст.3 (20)	280	240	161	21	22		6,62
Фланец плоский ГОСТ 12820-80 (01) 1-200-10 ст.3 (20)	335	295	222	21			8,05
Фланец плоский ГОСТ 12820-80 (01) 1-250-10 ст.3 (20)	390	350	273	23		12	10,65
Фланец плоский ГОСТ 12820-80 (01) 1-300-10 ст.3 (20)	440	400	325	24		12	12,9
Фланец плоский ГОСТ 12820-80 (01) 1-350-10 ст.3 (20)	500	460	377	24		16	15,85
Фланец плоский ГОСТ 12820-80 (01) 1-400-10 ст.3 (20)	565	515	426	26	26	16	21,56
Фланец плоский ГОСТ 12820-80 (01) 1-500-10 ст.3 (20)	670	620	530	28	26	20	27,7
Фланец плоский ГОСТ 12820-80 (01) 1-600-10 ст.3 (20)	780	725	630	31	30	20	39,4
Фланец плоский ГОСТ 12820-80 (01) 1-800-10 ст.3 (20)	1010	950	820	37	33	24	79,16
Фланец плоский ГОСТ 12820-80 (01) 1-1000-10 ст.3 (20)	1220	1160	1020	43	33	28	118,43
Фланец плоский ГОСТ 12820-80 (01) 1-1200-10 ст.3 (20)	1455	1380	1220	51	39	32	197,44
Давление PN = 1,6 МПа (16 кгс/с м²)
Наименование	D, мм	D1, мм	dв, мм	b, мм	d, мм	отв., шт.	Масса, кг
Фланец плоский ГОСТ 12820-80 (01) 1-15-16 ст.3 (20)	95	65	19	12	14	4	0,61
Фланец плоский ГОСТ 12820-80 (01) 1-20-16 ст.3 (20)	105	75	26	14			0,86
Фланец плоский ГОСТ 12820-80 (01) 1-25-16 ст.3 (20)	115	85	33	16			1,17
Фланец плоский ГОСТ 12820-80 (01) 1-32-16 ст.3 (20)	135	100	39	16	18		1,58
Фланец плоский ГОСТ 12820-80 (01) 1-40-16 ст.3 (20)	145	110	46	17			1,96
Фланец плоский ГОСТ 12820-80 (01) 1-50-16 ст.3 (20)	160	125	59	19			2,58
Фланец плоский ГОСТ 12820-80 (01) 1-65-16 ст.3 (20)	180	145	78	21			3,42
Фланец плоский ГОСТ 12820-80 (01) 1-80-16 ст.3 (20)	195	160	91	21			3,71
Фланец плоский ГОСТ 12820-80 (01) 1-100-16 ст.3 (20)	215	180	110	23		8	4,73
Фланец плоский ГОСТ 12820-80 (01) 1-125-16 ст.3 (20)	245	210	135	25			6,38
Фланец плоский ГОСТ 12820-80 (01) 1-150-16 ст.3 (20)	280	240	161	25	22		7,81
Фланец плоский ГОСТ 12820-80 (01) 1-200-16 ст.3 (20)	335	295	222	27	22	12	10,1
Фланец плоский ГОСТ 12820-80 (01) 1-250-16 ст.3 (20)	405	355	273	28	26		14,49
Фланец плоский ГОСТ 12820-80 (01) 1-300-16 ст.3 (20)	460	410	325	28			17,78
Фланец плоский ГОСТ 12820-80 (01) 1-350-16 ст.3 (20)	520	470	377	30		16	22,88
Фланец плоский ГОСТ 12820-80 (01) 1-400-16 ст.3 (20)	580	525	426	34	30	16	31
Фланец плоский ГОСТ 12820-80 (01) 1-500-16 ст.3 (20)	710	650	530	44	33	20	57,01
Фланец плоский ГОСТ 12820-80 (01) 1-600-16 ст.3 (20)	840	770	630	45	39	20	80,03
Фланец плоский ГОСТ 12820-80 (01) 1-800-16 ст.3 (20)	1020	950	820	49	39	24	104,41
Фланец плоский ГОСТ 12820-80 (01) 1-1000-16 ст.3 (20)	1255	1170	1020	58	45	28	179,37
Фланец плоский ГОСТ 12820-80 (01) 1-1200-16 ст.3 (20)	1485	1390	1220	71	52	32	297,78
Давление PN = 2,5 МПа (25 кгс/с м²)
Наименование	D, мм	D1, мм	dв, мм	b, мм	d, мм	отв., шт.	Масса, кг
Фланец плоский ГОСТ 12820-80 (01) 1-15-25 ст.3 (20)	95	65	19	14	14	4	0,7
Фланец плоский ГОСТ 12820-80 (01) 1-20-25 ст.3 (20)	105	75	26	16			1
Фланец плоский ГОСТ 12820-80 (01) 1-25-25 ст.3 (20)	115	85	33	16			1,2
Фланец плоский ГОСТ 12820-80 (01) 1-32-25 ст.3 (20)	135	100	39	18	18		1,8
Фланец плоский ГОСТ 12820-80 (01) 1-40-25 ст.3 (20)	145	110	46	19			2,2
Фланец плоский ГОСТ 12820-80 (01) 1-50-25 ст.3 (20)	160	125	59	21			2,7
Фланец плоский ГОСТ 12820-80 (01) 1-65-25 ст.3 (20)	180	145	78	21		8	3,2
Фланец плоский ГОСТ 12820-80 (01) 1-80-25 ст.3 (20)	195	160	91	23			4,1
Фланец плоский ГОСТ 12820-80 (01) 1-100-25 ст.3 (20)	230	190	110	25	22		5,9
Фланец плоский ГОСТ 12820-80 (01) 1-125-25 ст.3 (20)	270	220	135	27	26		8,3
Фланец плоский ГОСТ 12820-80 (01) 1-150-25 ст.3 (20)	300	250	161	27			10,1
Фланец плоский ГОСТ 12820-80 (01) 1-200-25 ст.3 (20)	360	310	222	29		12	13,3
Фланец плоский ГОСТ 12820-80 (01) 1-250-25 ст.3 (20)	425	370	273	31	30	12	18,9
Фланец плоский ГОСТ 12820-80 (01) 1-300-25 ст.3 (20)	485	430	325	32	30	16	23,9
Фланец плоский ГОСТ 12820-80 (01) 1-350-25 ст.3 (20)	550	490	377	38	33		34,4
Фланец плоский ГОСТ 12820-80 (01) 1-400-25 ст.3 (20)	610	550	426	40	33		44,6
Фланец плоский ГОСТ 12820-80 (01) 1-500-25 ст.3 (20)	730	660	530	48	39	20	67,3
Фланец плоский ГОСТ 12820-80 (01) 1-600-25 ст.3 (20)	840	770	630	49	39	20	90,87
Фланец плоский ГОСТ 12820-80 (01) 1-800-25 ст.3 (20)	1075	990	820	63	45	24	181,43

Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:

Широкий ассортимент продукции;
Производство только из сырья высокого качества;
Доставка в заранее установленные сроки;
Сохранность целостности изделий при перевозке;
Профессионально налаженная логистика;
Доставка как на склад, так и на объект покупателя;
Доставляем изделия любых габаритов и формы.

Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
