Фланцы воротниковые ГОСТ 12821-01 ст.3 (20)

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

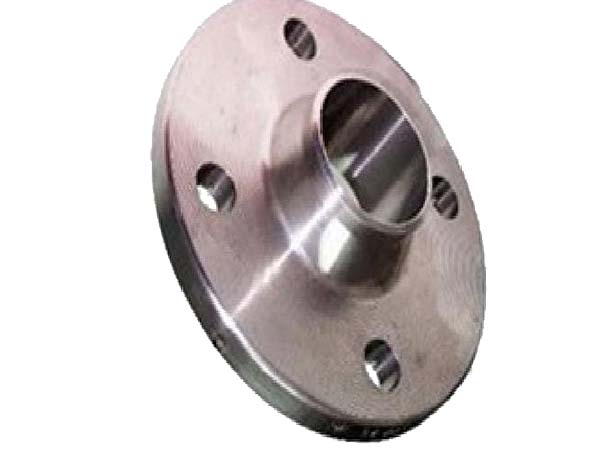

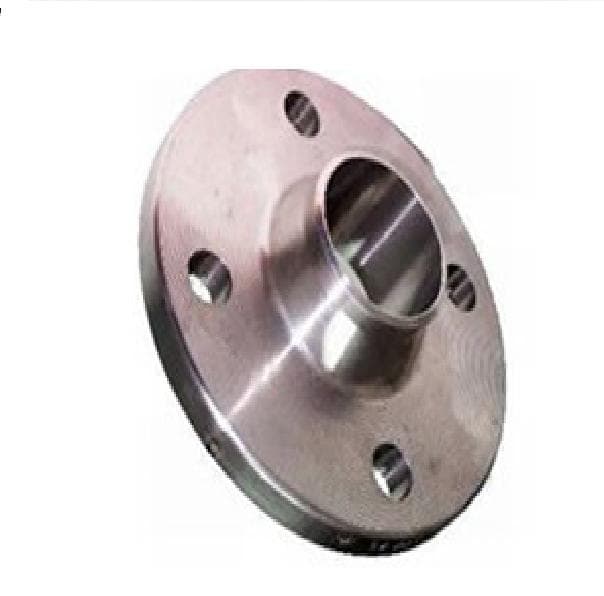

Воротниковый фланец

Настоящий стандарт распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Р_у от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С).

Чертеж фланца нержавеющего воротникового ГОСТ 12821-01 ст.3 (20)

Чертеж фланца воротникового ГОСТ 12821-01

Давление PN = 1,0 МПа (10 кгс/с м²)
Наименование	D, мм.	D1, мм.	d, мм.	Dm, мм	Dn, мм	d1, мм.	b, мм.	h4, мм.	К-во отв. n, шт.	Масса, кг
Фланец ГОСТ 12821-80 1-15-10 ст.3 (20)	95	65	14	30	19	12	10	33	4	0,58
Фланец ГОСТ 12821-80 1-20-10 ст.3 (20)	105	75		28	26	18	12	36		0,87
Фланец ГОСТ 12821-80 1-25-10 ст.3 (20)	115	85		45	33	25	12	38		1,05
Фланец ГОСТ 12821-80 1-32-10 ст.3 (20)	135	100	18	55	39	31	13	40		1,54
Фланец ГОСТ 12821-80 1-40-10 ст.3 (20)	145	110		62	46	38		42		1,83
Фланец ГОСТ 12821-80 1-50-10 ст.3 (20)	160	125		76	58	49		42		2,26
Фланец ГОСТ 12821-80 1-65-10 ст.3 (20)	180	145		94	77	66	15	45		3,17
Фланец ГОСТ 12821-80 1-80-10 ст.3 (20)	195	160		105	90	78	15	47		3,67
Фланец ГОСТ 12821-80 1-100-10 ст.3 (20)	215	180		128	110	96	17	48	8	4,7
Фланец ГОСТ 12821-80 1-125-10 ст.3 (20)	245	210		156	135	121	19	57		6,71
Фланец ГОСТ 12821-80 1-150-10 ст.3 (20)	280	240	22	180	161	146		57		8,17
Фланец ГОСТ 12821-80 1-200-10 ст.3 (20)	335	295		240	222	202		58		11,35
Фланец ГОСТ 12821-80 1-250-10 ст.3 (20)	390	350		290	278	254	21	60	12	14,64
Фланец ГОСТ 12821-80 1-300-10 ст.3 (20)	440	400		345	330	303	22		12	18,66
Фланец ГОСТ 12821-80 1-350-10 ст.3 (20)	500	460		400	382	351			16	24
Фланец ГОСТ 12821-80 1-400-10 ст.3 (20)	565	515	26	445	432	398			16	30
Фланец ГОСТ 12821-80 1-500-10 ст.3 (20)	670	620	26	550	535	501	24	65	20	39,2
Фланец ГОСТ 12821-80 1-600-10 ст.3 (20)	780	725	30	650	636	602	24	65	20	48,8
Фланец ГОСТ 12821-80 1-800-10 ст.3 (20)	1010	950	33	850	826	792	27	75	24	87,24
Фланец ГОСТ 12821-80 1-1000-10 ст.3 (20)	1220	1160	33	1050	1028	992	29	80	28	119,19
Фланец ГОСТ 12821-80 1-1200-10 ст.3 (20)	1455	1380	39	1256	1228	1192	33	90	32	179,91
Давление PN = 1,6 МПа (16 кгс/с м²)
Наименование	D, мм	D1, мм	d, мм	Dm, мм	Dn, мм	d1, мм	b, мм	h4, мм	к-во отв. n, шт.	Масса, кг
Фланец ГОСТ 12821-80 1-15-16 ст.3 (20)	95	65	14	30	19	12	12	33	4	0,68
Фланец ГОСТ 12821-80 1-20-16 ст.3 (20)	105	75		38	26	18		36		0,87
Фланец ГОСТ 12821-80 1-25-16 ст.3 (20)	115	85		45	33	25		38		1,05
Фланец ГОСТ 12821-80 1-32-16 ст.3 (20)	135	100	18	55	39	31	13	40		1,54
Фланец ГОСТ 12821-80 1-40-16 ст.3 (20)	145	110		64	46	38		42		1,85
Фланец ГОСТ 12821-80 1-50-16 ст.3 (20)	160	125		76	58	49		45		2,28
Фланец ГОСТ 12821-80 1-65-16 ст.3 (20)	180	145		94	77	66	15	47		3,19
Фланец ГОСТ 12821-80 1-80-16 ст.3 (20)	195	160		110	90	78	17	50		4,21
Фланец ГОСТ 12821-80 1-100-16 ст.3 (20)	215	180		130	110	96	17	50	8	4,9
Фланец ГОСТ 12821-80 1-125-16 ст.3 (20)	245	210		156	135	121	19	57		6,75
Фланец ГОСТ 12821-80 1-150-16 ст.3 (20)	280	240	22	180	161	146	19	57		8,3
Фланец ГОСТ 12821-80 1-200-16 ст.3 (20)	335	295	22	240	222	202	21	58	12	11,79
Фланец ГОСТ 12821-80 1-250-16 ст.3 (20)	405	355	26	292	278	254	23	65		17,36
Фланец ГОСТ 12821-80 1-300-16 ст.3 (20)	460	410		346	330	303	24	66		22,76
Фланец ГОСТ 12821-80 1-350-16 ст.3 (20)	520	470		400	382	351	28	70	16	32,04
Фланец ГОСТ 12821-80 1-400-16 ст.3 (20)	580	525	30	450	432	398	32	75	16	43
Фланец ГОСТ 12821-80 1-500-16 ст.3 (20)	710	650	33	559	535	501	38	90	20	70,97
Фланец ГОСТ 12821-80 1-600-16 ст.3 (20)	840	770	39	660	636	602	41	90	20	99,3
Фланец ГОСТ 12821-80 1-800-16 ст.3 (20)	1020	950	39	850	826	792	45	95	24	130,57
Фланец ГОСТ 12821-80 1-1000-16 ст.3 (20)	1255	1170	45	1060	1028	992	49	110	28	203,39
Фланец ГОСТ 12821-80 1-1200-16 ст.3 (20)	1485	1390	52	1268	1228	1192	51	125	32	284,94
Давление PN = 2,5 МПа (25 кгс/с м²)
Наименование	D, мм	D1, мм	d, мм	Dm, мм	Dn, мм	d1, мм	b, мм	h4, мм	к-во отв. n, шт.	Масса, кг
Фланец ГОСТ 12821-80 1-15-25 ст.3 (20)	95	65	14	30	19	12	14	33	4	0,79
Фланец ГОСТ 12821-80 1-20-25 ст.3 (20)	105	75		38	26	18		34		0,97
Фланец ГОСТ 12821-80 1-25-25 ст.3 (20)	115	85		45	33	25		36		1,18
Фланец ГОСТ 12821-80 1-32-25 ст.3 (20)	135	100	18	56	39	31	16	43		1,83
Фланец ГОСТ 12821-80 1-40-25 ст.3 (20)	145	110		64	46	38	16	45		2,19
Фланец ГОСТ 12821-80 1-50-25 ст.3 (20)	160	125		76	58	49	17	45		2,78
Фланец ГОСТ 12821-80 1-65-25 ст.3 (20)	180	145		96	77	66	19	50	8	3,71
Фланец ГОСТ 12821-80 1-80-25 ст.3 (20)	195	160		110	90	78	19	52		4,44
Фланец ГОСТ 12821-80 1-100-25 ст.3 (20)	230	190	22	132	110	96	21	58		6,51
Фланец ГОСТ 12821-80 1-125-25 ст.3 (20)	270	220	26	160	135	121	23	65		9,41
Фланец ГОСТ 12821-80 1-150-25 ст.3 (20)	300	250		186	161	146	25	68		12,52
Фланец ГОСТ 12821-80 1-200-25 ст.3 (20)	360	310		245	222	202	27	75	12	17,44
Фланец ГОСТ 12821-80 1-250-25 ст.3 (20)	425	370	30	300	278	254	29	75	12	24,4
Фланец ГОСТ 12821-80 1-300-25 ст.3 (20)	485	430	30	352	330	303	32	80	16	33,29
Фланец ГОСТ 12821-80 1-350-25 ст.3 (20)	550	490	33	406	382	351	36	85		46,57
Фланец ГОСТ 12821-80 1-400-25 ст.3 (20)	610	550	33	464	432	398	40	100		64,81
Фланец ГОСТ 12821-80 1-500-25 ст.3 (20)	730	660	39	570	535	500	44	100	20	88,91
Фланец ГОСТ 12821-80 1-600-25 ст.3 (20)	840	770	39	670	636	600	49	115	20	123,7
Фланец ГОСТ 12821-80 1-800-25 ст.3 (20)	1075	990	45	874	826	790	55	135	24	213,9
Фланец ГОСТ 12821-80 1-1000-25 ст.3 (20)	1315	1210	56	1084	1028	992	59	150	28	312,12
Фланец ГОСТ 12821-80 1-1200-25 ст.3 (20)	1525	1420	56	1288	1228	1192	62	160	32	387,5
Давление PN = 4,0 МПа (40 кгс/с м²)
Наименование	D, мм	D1, мм	d, мм	Dm, мм	Dn, мм	d1, мм	b, мм	h4, мм	к-во отв. n, шт.	Масса, кг
Фланец ГОСТ 12821-80 1-15-40 ст.3 (20)	95	65	14	30	19	12	14	33	4	0,79
Фланец ГОСТ 12821-80 1-20-40 ст.3 (20)	105	75		38	26	18		34		0,97
Фланец ГОСТ 12821-80 1-25-40 ст.3 (20)	115	85		45	33	25		36		1,18
Фланец ГОСТ 12821-80 1-32-40 ст.3 (20)	135	100	18	56	39	31	16	43		1,83
Фланец ГОСТ 12821-80 1-40-40 ст.3 (20)	145	110		64	46	38	16	45		2,19
Фланец ГОСТ 12821-80 1-50-40 ст.3 (20)	160	125		76	58	48	17	45		2,81
Фланец ГОСТ 12821-80 1-65-40 ст.3 (20)	180	145		96	77	66	19	50	8	3,71
Фланец ГОСТ 12821-80 1-80-40 ст.3 (20)	195	160		112	90	78	21	55		4,8
Фланец ГОСТ 12821-80 1-100-40 ст.3 (20)	230	190	22	138	110	96	23	65		7,4
Фланец ГОСТ 12821-80 1-125-40 ст.3 (20)	270	220	26	160	135	120	25	65		10
Фланец ГОСТ 12821-80 1-150-40 ст.3 (20)	300	250	26	186	161	145	27	68		13,03
Фланец ГОСТ 12821-80 1-200-40 ст.3 (20)	375	320	30	250	222	200	35	85	12	24,44
Фланец ГОСТ 12821-80 1-250-40 ст.3 (20)	445	385	33	310	278	252	39	98	12	37,59
Фланец ГОСТ 12821-80 1-300-40 ст.3 (20)	510	450		368	330	301	42	112	16	57,1
Фланец ГОСТ 12821-80 1-350-40 ст.3 (20)	570	510		481	382	351	48	116		70,34
Фланец ГОСТ 12821-80 1-400-40 ст.3 (20)	655	585	39	480	432	398	54	135		106,76
Фланец ГОСТ 12821-80 1-500-40 ст.3 (20)	755	670	45	580	535	495	58	140	20	132,33
Фланец ГОСТ 12821-80 1-600-40 ст.3 (20)	890	795	52	686	636	595	58	140	20	180,95
Фланец ГОСТ 12821-80 1-800-40 ст.3 (20)	1135	1030	56	908	826	795	71	190	24	343,69
Фланец ГОСТ 12821-80 1-1000-40 ст.3 (20)	1360	1250	56	1140	1028	995	77	235	28	540,75
Фланец ГОСТ 12821-80 1-1200-40 ст.3 (20)	1575	1460	62	1350	1228	1195	80	250	32	690,59
Давление PN = 6,3 МПа (63 кгс/с м²)
Наименование	D, мм	D1, мм	d, мм	Dm, мм	Dn, мм	d1, мм	b, мм	h4, мм	к-во отв. n, шт.	Масса, кг
Фланец ГОСТ 12821-80 1-15-63 ст.3 (20)	105	75	14	38	19	12	16	46	4	1,15
Фланец ГОСТ 12821-80 1-20-63 ст.3 (20)	125	90	18	48	62	18	18	54		1,8
Фланец ГОСТ 12821-80 1-25-63 ст.3 (20)	135	100	18	52	33	25	20	56		2,3
Фланец ГОСТ 12821-80 1-32-63 ст.3 (20)	150	110	22	64	39	31	21	60		2,94
Фланец ГОСТ 12821-80 1-40-63 ст.3 (20)	165	125		74	46	37	21	65		3,75
Фланец ГОСТ 12821-80 1-50-63 ст.3 (20)	175	135		86	58	47	23	67		4,63
Фланец ГОСТ 12821-80 1-65-63 ст.3 (20)	200	160		106	77	64	25	72	8	6,29
Фланец ГОСТ 12821-80 1-80-63 ст.3 (20)	210	170		120	90	77	27	72		7,22
Фланец ГОСТ 12821-80 1-100-63 ст.3 (20)	250	200	26	140	110	94	29	77		10,71
Фланец ГОСТ 12821-80 1-125-63 ст.3 (20)	295	240	30	172	135	118	33	95		17,13
Фланец ГОСТ 12821-80 1-150-63 ст.3 (20)	340	280	33	206	161	142	35	105		24,6
Фланец ГОСТ 12821-80 1-200-63 ст.3 (20)	405	345	33	264	222	198	41	110	12	36,6
Фланец ГОСТ 12821-80 1-250-63 ст.3 (20)	470	400	39	316	278	246	45	115	12	50,89
Фланец ГОСТ 12821-80 1-300-63 ст.3 (20)	530	460	39	370	330	294	50	120	16	68,15
Фланец ГОСТ 12821-80 1-350-63 ст.3 (20)	595	525	39	430	382	342	56	140		98,68
Фланец ГОСТ 12821-80 1-400-63 ст.3 (20)	670	585	45	484	432	386	62	155		135,8
Фланец ГОСТ 12821-80 1-500-63 ст.3 (20)	800	705	52	594	535	485	66	165	20	192,74
Фланец ГОСТ 12821-80 1-600-63 ст.3 (20)	925	820	56	704	636	585	71	180	20	269,27
Фланец ГОСТ 12821-80 1-800-63 ст.3 (20)	1165	1050	62	920	826	785	85	225	24	463,87
Фланец ГОСТ 12821-80 1-1000-63 ст.3 (20)	1415	1290	70	1160	1028	985	92	280	28	980,6
Фланец ГОСТ 12821-80 1-1200-63 ст.3 (20)	1665	1530	78	1386	1228	1185	95	315	32	1263,72
Давление PN = 10,0 МПа (100 кгс/с м²)
Наименование	D, мм	D1, мм	d, мм	Dm, мм	Dn, мм	d1, мм	b, мм	h4, мм	к-во отв. n, шт.	Масса, кг
Фланец ГОСТ 12821-80 1-15-100 ст.3 (20)	105	75	14	38	19	12	18	46	4	1,26
Фланец ГОСТ 12821-80 1-20-100 ст.3 (20)	125	90	18	48	26	18	20	51		1,98
Фланец ГОСТ 12821-80 1-25-100 ст.3 (20)	135	100	18	52	33	25	22	56		2,48
Фланец ГОСТ 12821-80 1-32-100 ст.3 (20)	150	110	22	64	39	31	22	60		3,05
Фланец ГОСТ 12821-80 1-40-100 ст.3 (20)	165	125	22	76	46	37	23	67		4,06
Фланец ГОСТ 12821-80 1-50-100 ст.3 (20)	195	145	26	86	58	45	25	68		6,03
Фланец ГОСТ 12821-80 1-65-100 ст.3 (20)	220	170		110	77	62	29	80	8	8,52
Фланец ГОСТ 12821-80 1-80-100 ст.3 (20)	230	180		124	90	75	31	87		9,91
Фланец ГОСТ 12821-80 1-100-100 ст.3 (20)	265	210	30	146	110	92	35	97		14,65
Фланец ГОСТ 12821-80 1-125-100 ст.3 (20)	310	250	33	180	135	112	39	112		23,32
Фланец ГОСТ 12821-80 1-150-100 ст.3 (20)	350	290	33	214	161	136	43	125	12	32,87
Фланец ГОСТ 12821-80 1-200-100 ст.3 (20)	240	360	39	276	222	190	51	140		54,24
Фланец ГОСТ 12821-80 1-250-100 ст.3 (20)	500	430	39	340	278	236	57	160		85,24
Фланец ГОСТ 12821-80 1-300-100 ст.3 (20)	585	500	45	400	330	248	66	180	16	127,78
Фланец ГОСТ 12821-80 1-350-100 ст.3 (20)	655	560	52	460	382	332	72	195		170,94
Фланец ГОСТ 12821-80 1-400-100 ст.3 (20)	715	620	52	510	432	376	76	200		216,86
