ГОСТ 14911-82: Опоры подвижные

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

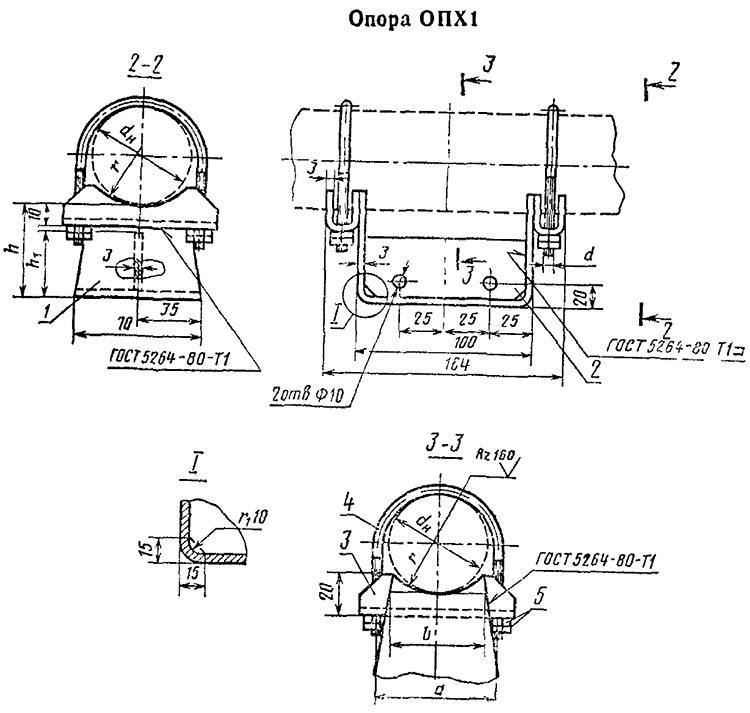

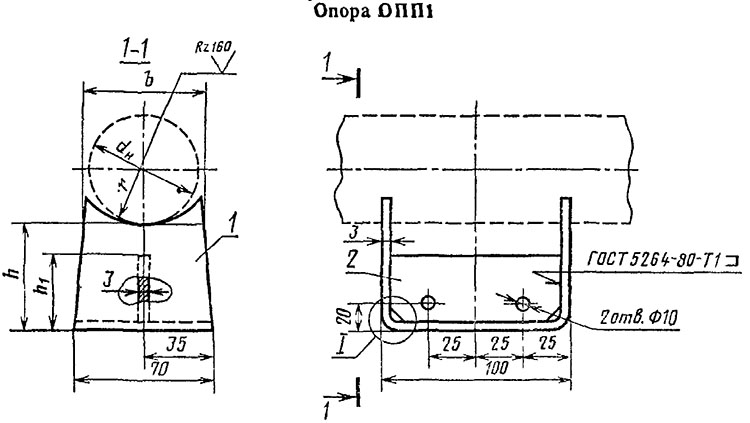

Чертеж опор ОПП1 и ОПХ1

Опора ОПП1

Опора ОПХ1

1 - корпус; 2 - ребро; 3 - проушина; 4 - хомут; 5 - гайка по ГОСТ 5915-70

Размеры опор ОПП1 и ОПХ1

d_H	r	h	h₁	h₂	a	b	d
18; 21,3	11	70 и 100	30/60	77/107	34	40	М8
25; 26,8	14			77/107	38	40	М8
32; 33,5	17			84/114	44	60	М10
38; 42,3	22				54
45; 48	25				62

Примечания:

Размеры h₁ и h₂ даны для двух значений h: в числителе для h=70 мм и в знаменателе для h=100 мм.
Габаритная высота h₂ на чертеже не указана и контролю не подлежит.

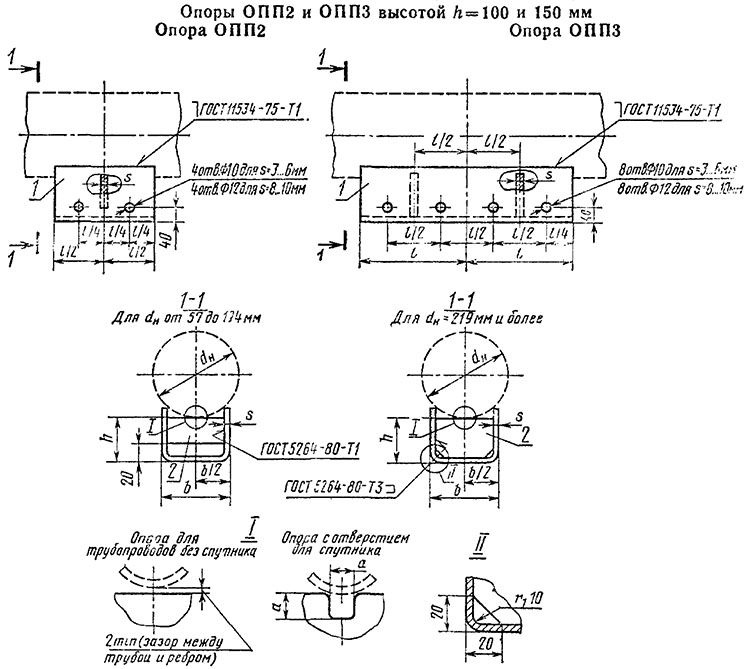

Опоры ОПП2 и ОПП3 высотой h=100 и 150 мм

Опора ОПП2 и ОПП3

1 - корпус; 2 - ребро.

Размеры опор ОПП2 и ОПП3 высотой =100 и 150 мм

d_H	b	l	s	a
57; 60; 75,5; 76	55	170	3	34
88,5; 89	55			34
108, 114, 127, 133, 140	100			45
159, 165	100		4
194, 219, 273	190		4
325, 377, 426	280	220	6	60
530, 480	400		6	70
630, 720, 820, 920			8
1020			10
1220, 1420, 1620	520		10

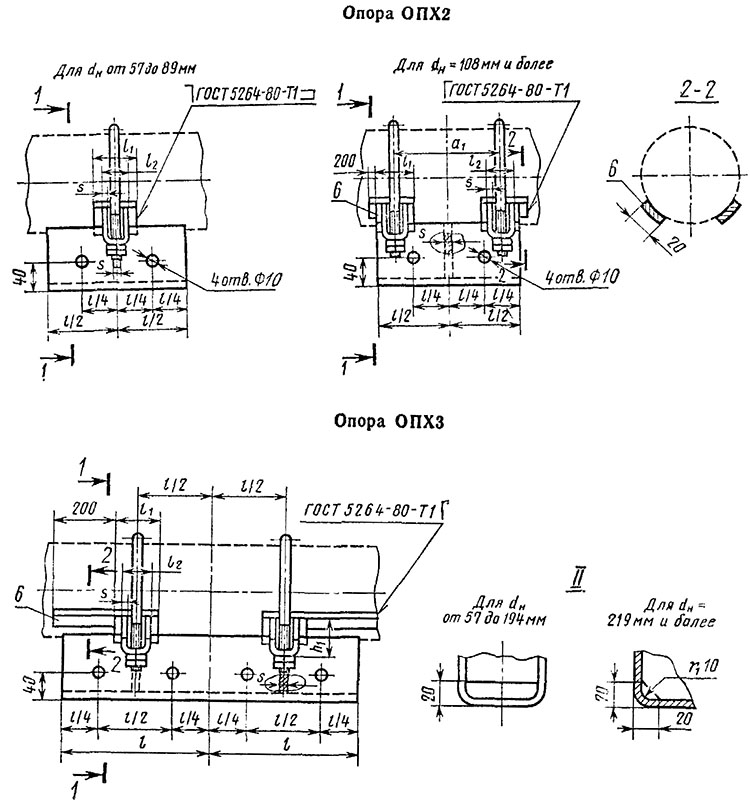

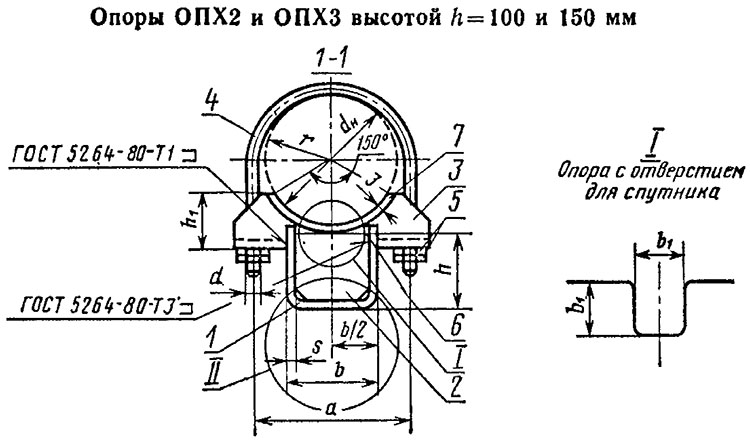

Опоры ОПХ2 и ОПХ3 высотой =100 и 150 мм

Опоры ОПХ2 и ОПХ3

1 - корпус; 2 - ребро; 3 - проушина; 4 - хомут; 5 - гайка по ГОСТ 5915-70; 6 - упор для =377 мм и более; 7 - подушка.

Примечание. Угол 150° подушки (7) следует принимать для опор трубопроводов с наружным диаметром () 108 и 194 мм и 120° - для опор трубопроводов с другими наружными диаметрами.

Размеры опор ОПХ2 и ОПХ3 высотой =100 и 150 мм

d_H	h1	a	a1	b	b1	l	l1	l2	s	d
57; 60	35	86	-	55	34	170	50	30	3	M10
75,5; 76		90								M12
88,5; 89		106
108; 114	45	136	120	100	45			38
133		150								M16
159		180							4
194	50	230	100	190			70	56
219	50	242								M20
273	70	298								M24
325	90	350	150	280	60	220			6
377	90	402
426	110	456
480	110	508		380	70
530	120	558		400
630	145	658	140	440			80		8

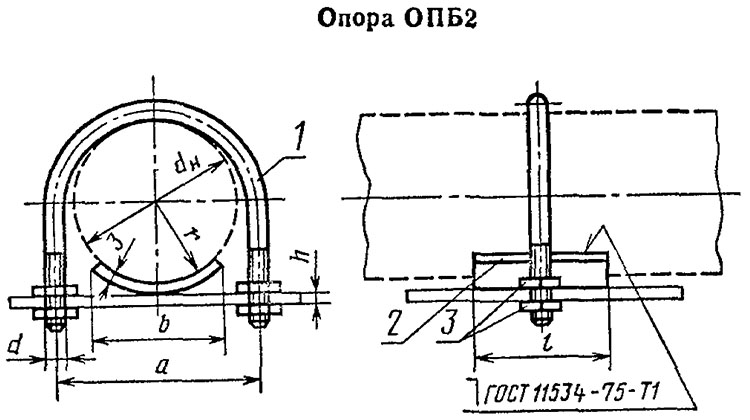

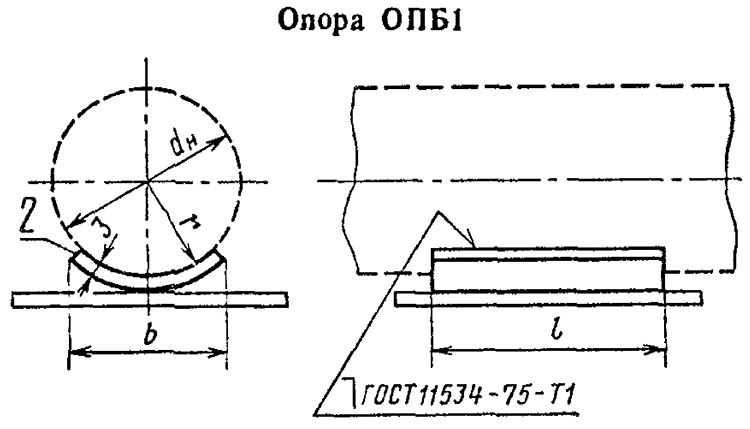

Опоры ОПБ1 и ОПБ2

Опора ОПБ1
Опора ОПБ2

1 - хомут; 2 - подушка; 3 - гайка по ГОСТ 5915-70.

Размеры опор ОПБ1 и ОПБ2

d_H	r	a	b	l	h, не более	d
18; 21,3	11	34	20	50	8	М8
23; 26,8	14	38				М8
32; 33,5	17	44				M10
38; 42,3	21	54
44,5; 45,48	24	62
57; 60	29	70	50
75,5; 76	38	90				M12
88,5; 89	45	106		100
108	54	122			12
114	57	136
133	67	150	100	150		М16
159	80	180		150
194	97	230		200
219	110	242			16	M20
273	137	298	200
325	163	350
377	189	402
426	213	456	300			М24
480	240	508	350
530	265	558	350

Круглые отверстия в корпусе (1) опор типов П2, П3, Х2, Х3 и в ребре (2) опор типов П1, X1 следует выполнять по требованию потребителя.

По требованию потребителя допускается не выполнять отверстия в корпусе (1) опор типов П3 и Х3, расположенные от вертикальной оси опоры на расстоянии (1/4)*l.
