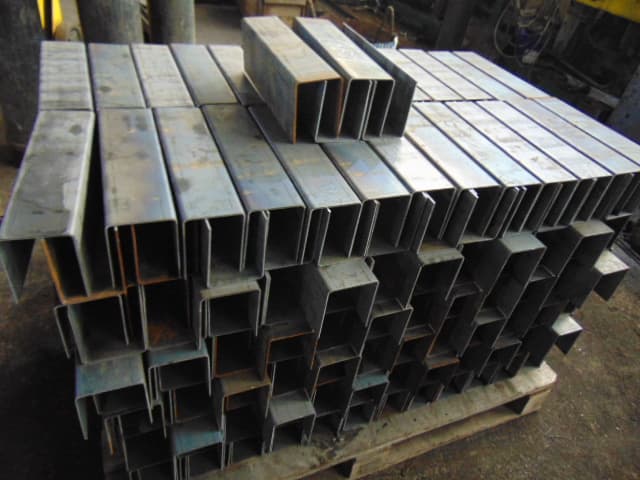

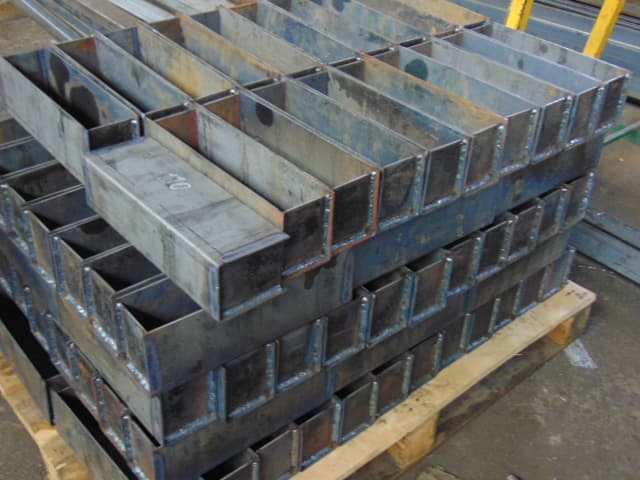

Опоры ШП используются для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения.
Швеллерные опоры изготавливаются согласно ОСТ 36-146-88 (Опоры стальных технологических трубопроводов на Ру до 10 МПа). Предназначена для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов, транспортирующих вещества с температурой от 0 до + 450 С и условным давлением Ру до 10 МПа при температуре окружающей среды до минус 70 С.
Чертеж опоры швеллерной приварной
Техническая документация
Скачать ОСТ 36-146-88 на опоры ШП
Цены на опоры швеллерные приварные Тип ШП
Обозначение |
Исполнение |
Длина, мм |
№ швеллера |
Высота до снования трубопровода Н, мм. |
Масса, кг. |
Стоимость за ед., руб.* |
| 57-ШП-А1 | А1 | 100 | 5 | 17 | 0,5 | 160р. |
| 57-ШП-А2 | А2 | 200 | 5 | 17 | 1 | 200р. |
| 76-ШП-А1 | А1 | 100 | 5 | 23 | 0,5 | 160р. |
| 76-ШП-А2 | А2 | 200 | 5 | 23 | 1 | 200р. |
| 89-ШП-А1 | А1 | 100 | 8 | 15 | 0,7 | 170р. |
| 89-ШП-А2 | А2 | 200 | 8 | 15 | 1,4 | 250р. |
| 108-ШП-А1 | А1 | 100 | 8 | 22 | 0,7 | 170р. |
| 108-ШП-А2 | А2 | 200 | 8 | 22 | 1,4 | 240р. |
| 133-ШП-А1 | А1 | 100 | 10 | 23 | 0,9 | 180р. |
| 133-ШП-А2 | А2 | 250 | 10 | 23 | 2,1 | 250р. |
| 159-ШП-А1 | А1 | 100 | 10 | 28 | 0,9 | 180р. |
| 159-ШП-А2 | А2 | 250 | 10 | 28 | 2,1 | 280р. |
| 219-ШП-А1 | А1 | 150 | 12 | 34 | 1,6 | 260р. |
| 219-ШП-А2 | А2 | 250 | 12 | 34 | 2,6 | 310р. |
| 273-ШП-А1 | А1 | 200 | 12 | 38 | 2,1 | 280р. |
| 273-ШП-А2 | А2 | 300 | 12 | 38 | 3,1 | 340р. |
| 325-ШП-А1 | А1 | 200 | 12 | 40 | 2,1 | 280р. |
| 325-ШП-А2 | А2 | 300 | 12 | 40 | 3,1 | 340р. |
| 377-ШП-А1 | А1 | 200 | 16 | 46 | 2,8 | 330р. |
| 377-ШП-А2 | А2 | 300 | 16 | 46 | 4,3 | 480р. |
| 426-ШП-А1 | А1 | 200 | 16 | 48 | 2,8 | 330р. |
| 426-ШП-А2 | А2 | 300 | 16 | 48 | 4,3 | 480р. |
| 530-ШП-А1 | А1 | 250 | 20 | 56 | 4,6 | 510р. |
| 530-ШП-А2 | А2 | 400 | 20 | 56 | 7,4 | 820р. |
| 630-ШП-А1 | А1 | 250 | 20 | 60 | 4,6 | 510р. |
| 630-ШП-А2 | А2 | 400 | 20 | 60 | 7,4 | 820р. |
| 820-ШП-А1 | А1 | 400 | 30 | 72 | 12,7 | 1 400р. |
* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.
Обращаем ваше внимание на то, что данный Интернет-сайт, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о стоимости продукции, пожалуйста, обращайтесь к менеджерам по продажам.
