Типы и основные размеры
Детали и сборочные единицы производятся в соответствии с рабочими чертежами «опоры подвижные и неподвижные» Л8-200.000.
Типы и основные размеры должны отвечать тем, что указаны на чертеже и в таблице.
Чертеж опоры
Таблица 1
| Исполнения опор | Для отводов Dн | Допускаемые нагрузки,* Кн (кгс) | R | dн | H | H1 | B | K | K1 | Масса, кг | ||
| вертикальная | осевая Px при | |||||||||||
| Pz=Px | Pz=0,5Px | |||||||||||
| 01 | 57 | 1,0 (100) | 2,0 (200) | 2,5 (250) | 75 | 57 | 128 | 178 | 70 | 4+1 | 4 | 0,8 |
| 02 | 76 | 1,5 (150) | 105 | 138 | 183 | 0,9 | ||||||
| 03 | 89 | 2,0 (200) | 120 | 144 | 188 | 1,0 | ||||||
| 04 | 108 | 3,0 (300) | 3,0 (300) | 4,0 (400) | 150 | 76 | 154 | 100 | 1,4 | |||
| 05 | 133 | 4,0 (400) | 4,0 (400) | 4,8 (480) | 190 | 89 | 167 | 246 | 1,7 | |||
| 06 | 159 | 5,0 (500) | 7,0 (700) | 9,5 (950) | 225 | 133 | 180 | 315 | 140 | 3,4 | ||
| 07 | 219 | 11,0 (1100) | 11,5 (1150) | 15,0 (1500) | 300 | 159 | 210 | 345 | 170 | 6+2 | 5 | 6,0 |
| 08 | 9,5 (950) | 12,0 (1200) | 260 | 395 | 7,0 | |||||||
| 09 | 279 | 19,0 (1900) | 10,0 (1000) | 13,5 (1350) | 375 | 236 | 365 | 6,2 | ||||
| 10 | 8,5 (850) | 11,0 (1100) | 286 | 415 | 7,2 | |||||||
| 11 | 325 | 25,0 (2500) | 24,0 (2400) | 31,0 (3100) | 450 | 219 | 262 | 447 | 250 | 6 | 14,9 | |
| 12 | 20,0 (2000) | 26,0 (2600) | 312 | 497 | 16,7 | |||||||
| 13 | 377 | 30,0 (3000) | 32,0 (3200) | 42,0 (4200) | 525 | 273 | 288 | 530 | 300 | 8+2 | 20,6 | |
| 14 | 28,0 (2800) | 36,0 (3600) | 338 | 580 | 22,9 | |||||||
| 15 | 426 | 36,0 (3600) | 40,0 (4000) | 55,0 (5500) | 600 | 325 | 313 | 605 | 350 | 32,7 | ||
| 16 | 34,0 (3400) | 48,0 (4800) | 363 | 655 | 36,4 | |||||||
| 17 | 530 | 45,0 (4500) | 78,0 (7800) | 103,0 (10300) | 500 | 377 | 365 | 512 | 400 | 9 | 39,0 | |
| 18 | 68,0 (6800) | 91,0 (9100) | 415 | 562 | 43,6 | |||||||
Пример условного обозначения под отвод трубопровода Дн 426 мм с высотой Н = 363 мм:
Опора 426-16 ОСТ 34-10-622
* Величины осевых, а также боковых нагрузок для неподвижных опор задаются при отсутствии изгибающих моментов.
Сварка ручная электродуговая
Электрод Э42А в соответствии с ГОСТ 9467.
Привязка исполнений опор по ОСТ к соответствующим исполнениям, приведенным в рабочих чертежах, выполняется по Приложению 3, лист 10.
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов
Взамен ОСТ 34-42-622-84
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта, подпункта, перечисления, приложения |
| ГОСТ 5264-80 | 3. Чертеж |
| ГОСТ 9467-75 | 5 |
| ТУ 34-42-10380-63 | 7 |
| ОСТ 34-10-723-93 | 7 |
Детали опор приводятся в рабочих чертежах.
Прочие технические требования указываются в ТУ 34-42-10380 и ОСТ 34-10-723.
Приложение 1
| Характеристика трубопровода | Размеры труб, мм | Наибольший принятый пролет трубопровода, м | Масса* теплоизоляционного слоя с покрытием, кг | Масса трубопровода с изоляцией, кг | ||||
| без воды | Заполненного водой | |||||||
| Dн | S | 1 пог., м | Принятого пролета | 1 пог., м | Принятого** пролета | |||
| t≤425°C Рраб<2,2МПа (22кгс/см2) | 57 | 3 | 3,5 | 19,2 | 23,2 | 85 | 25 | 90 |
| 76 | 4,5 | 23,5 | 28,9 | 133 | 33 | 152 | ||
| 89 | 3,5 | 4,9 | 28,7 | 36 | 177 | 41 | 201 | |
| 108 | 4 | 6,3 | 28,9 | 39 | 245 | 47 | 296 | |
| 133 | 7,4 | 27,8 | 41 | 303 | 53 | 392 | ||
| 159 | 5 | 8,9 | 26,2 | 45 | 400 | 62 | 552 | |
| 219 | 7 | 11,8 | 32,6 | 69 | 820 | 102 | 1200 | |
| 273 | 8 | 12 | 50,5 | 103 | 1235 | 155 | 1850 | |
| 325 | 65,2 | 128 | 1535 | 200 | 2400 | |||
| 377 | 9 | 59,0 | 140 | 1680 | 242 | 2900 | ||
| 426 | 61,4 | 154 | 1850 | 285 | 3420 | |||
|
t≤415°C Рраб<2,1МПа (21кгс/см2) |
530 | 8 | 84,1 | 187 | 2245 | 394 | 4730 | |
| 720 | 11 | 106,7 | 299 | 3590 | 681 | 8170 | ||
| 820 | 118,4 | 339 | 4055 | 838 | 10000 | |||
| t≤350°C Ру≤2,5МПа (25кгс/см2) | 530 | 8 | 64,5 | 158 | 2010 | 375 | 4500 | |
| 630 | 12 | 96,0 | 279 | 3350 | 567 | 5800 | ||
| 720 | 9 | 82,0 | 240 | 2880 | 527 | 7520 | ||
| 820 | 11 | 90,8 | 310 | 3720 | 810 | 9720 | ||
| 1020 | 14 | 109,4 | 457 | 5485 | 1230 | 14760 | ||
| 1220 | 126,0 | 542 | 6500 | 7530 | 18360 | |||
| 1420 | 15 | 645 | 7710 | 2160 | 25920 | |||
| Характеристика трубопровода | Размеры труб, мм | Наибольший принятый пролет трубопровода, м | Масса* теплоизоляционного слоя с покрытием, кг | Масса трубопровода с изоляцией, кг | ||||
| без воды | Заполненного водой | |||||||
| Dн | S | 1 пог., м | Принятого пролета | 1 пог., м | Принятого** пролета | |||
| t≤350°C Ру≤1,6МПа (16кгс/см2) | 630 | 8 | 12 | 64,5 | 167 | 2000 | 375 | 4500 |
| 630 | 73,3 | 196 | 2352 | 491 | 5890 | |||
| 720 | 82,0 | 222 | 2665 | 511 | 7330 | |||
| 820 | 9 | 90,8 | 271 | 3250 | 776 | 9300 | ||
| 920 | 10 | 100,6 | 325 | 3900 | 960 | 11500 | ||
| 1020 | 109,4 | 358 | 4295 | 1143 | 13700 | |||
| 1220 | 11 | 126,0 | 454 | 5450 | 1580 | 18960 | ||
| 1420 | 14 | 146,5 | 632 | 7585 | 2152 | 25800 | ||
| 1620 | 225,0 | 779 | 9350 | 2766 | 33200 | |||
| t≤300°C Ру≤1,6МПа (16кгс/см2) | 57 | 3 | 4,1 | 14,7 | 19 | 78 | 21 | 86 |
| 76 | 4,9 | 18,4 | 24 | 118 | 28 | 137 | ||
| 89 | 5,1 | 28,7 | 35 | 178 | 40 | 204 | ||
| 108 | 3,5 | 6,5 | 23,5 | 33 | 215 | 41 | 266 | |
| 159 | 4; 5 | 9,1 | 26,2 | 43 | 391 | 51 | 555 | |
| 219 | 6 | 11,8 | 32,6 | 64 | 755 | 98 | 1155 | |
| 273 | 12 | 36,8 | 76 | 910 | 129 | 1550 | ||
| 325 | 40,9 | 88 | 1055 | 165 | 1980 | |||
| 426 | 7 | 61,4 | 134 | 1600 | 267 | 3200 | ||
| 478 | 35,4 | 116,7 | 1400 | 285 | 3420 | |||
*Масса теплоизоляции трубопровода пролета согласно "Указанию №1 Минэнерго СССР от 30 января 1978г." (для трубопроводов главного корпуса).
**Допускается перегрузка на пролет в размере 1%.
Приложение 2
Приложение 2 (лист 2)
| Исполнение опор по | Для трубопроводов Dн, мм | h, мм | F, см2 | Wx, см3 | Wz, см3 | Допускаемые изгибающие моменты от сил Pz и Px кНхсм (кгсхм) при | |||||
| ОСТ 34-10-616 | ОСТ 34-10-617 | ОСТ 34-10-618 | Pz=Px | Pz=0,5Px | |||||||
| Mx | Mz | Mx | Mz | ||||||||
| 01 и 02 | 01 и 02 | 01 и 02 | 57 | 129 | 5 | 6 | 11 | 40 | 40 | 30 | 60 |
| 03 и 04 | 03 и 04 | 03 и 04 | 76 | 138 | 6 | 11 | 15 | 65 | 65 | 45 | 90 |
| 05 и 06 | 05 и 06 | 05 и 06 | 89 | 145 | |||||||
| 07 и 08 | 07 и 08 | — | 108 | 154 | 10 | 32 | 32 | 155 | 155 | 102 | 205 |
| 11 и 12 | — | 07 и 08 | 13 | 45 | 55 | 230 | 230 | 162 | 325 | ||
| 09 и 10 | 09 и 10 | — | 204 | 10 | 32 | 32 | 155 | 155 | 102 | 205 | |
| 13 и 14 | — | 09 и 10 | 13 | 45 | 55 | 230 | 230 | 162 | 325 | ||
| 15 и 16 | 11 и 12 | — | 133 | 167 | 10 | 32 | 32 | 155 | 155 | 102 | 205 |
| 19 и 20 | — | 11 и 12 | 13 | 45 | 55 | 234 | 234 | 158 | 317 | ||
| 17 и 18 | 13 и 14 | — | 217 | 10 | 32 | 32 | 155 | 155 | 108 | 217 | |
| 21 и 22 | — | 13 и 14 | 13 | 45 | 55 | 238 | 238 | 163 | 326 | ||
| 23 и 24 | 15 и 16 | — | 159 | 180 | 11 | 39 | 36 | 182 | 182 | 119 | 238 |
| 27 и 28 | — | 15 и 16 | 14 | 54 | 62 | 270 | 270 | 180 | 360 | ||
| 25 и 26 | 17 и 18 | — | 230 | 11 | 39 | 36 | 184 | 184 | 120 | 240 | |
| 29 и 30 | — | 17 и 18 | 14 | 54 | 62 | 276 | 276 | 184 | 368 | ||
Приложение 3
| Исполнение опор по ОСТ 34-10-615 для трубопроводов из стали | Для трубопроводов Dн, мм | Исполнение опор по рабочим чертежам | ||||||
| Л8-147.000 | Л8-148.000 | |||||||
| Без подушки | С подушкой | Без подушки | С подушкой | |||||
| углер. | корроз. | углерод. | корроз. | углерод. | корроз. | |||
| 01 | 02 | 89 | Л8-147.000 | -26 | -01 | — | — | — |
| 03 | 04 | 108 | -02 | -27 | -03 | — | — | — |
| 05 | 06 | 133 | -04 | -28 | -05 | — | — | — |
| 07 | 08 | 159 | -06 | -29 | -07 | — | — | — |
| 09 | 10 | 219 | -08 | -30 | -09 | — | — | — |
| 11 | 12 | 273 | -10 | -31 | -11 | — | — | — |
| 13 | 14 | 325 | -12 | -32 | -13 | — | — | — |
| 15 | 16 | 377 | -14 | -33 | -15 | — | — | — |
| 17 | 18 | 426 | -16 | -34 | -17 | — | — | — |
| 19 | 20 | 478 | -18 | -35 | -19 | — | — | — |
| 21 | 22 | 530 | -20 | -36 | -21 | — | — | — |
| 23 | 24 | 630 | -22 | -37 | -23 | — | — | — |
| 25 | 26 | 720 | -24 | -38 | -25 | — | — | — |
| 27 | 28 | 820 | — | — | — | Л8-148.000 | -12 | -01 |
| 29 | 30 | 920 | — | — | — | -02 | -13 | -03 |
| 31 | 32 | 1020 | — | — | — | -04 | -14 | -05 |
| 33 | 34 | 1220 | — | — | — | -06 | 15 | -07 |
| 35 | 36 | 1420 | — | — | — | -08 | -16 | -09 |
| 37 | 38 | 1620 | — | — | — | -10 | -17 | -11 |

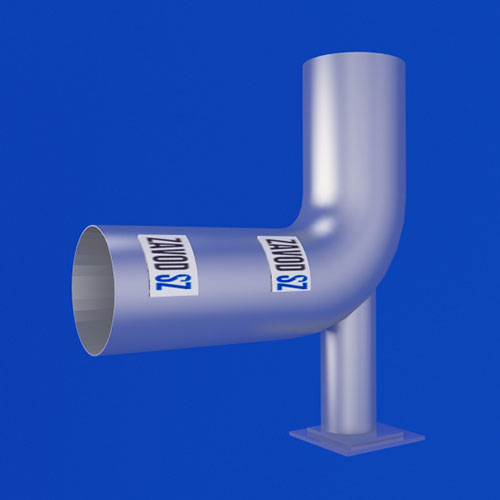

Цены на опора трубчатая крутоизогнутых отводов ОСТ 34-10-622-93
| № | Наименование блоков | Допускаемая нагрузка, кН | Диаметр Дн, мм | Высота опоры, мм | Масса опоры, кг | Стоимость за ед. руб. |
| 1 | 57-01 ОСТ 34-10-622-93 | 1 | 57 | 178 | 0.8 | 150,00 |
| 2 | 76-02 ОСТ 34-10-622-93 | 1,5 | 76 | 183 | 0.9 | 169,00 |
| 3 | 89-03 ОСТ 34-10-622-93 | 2 | 89 | 188 | 1.0 | 187,00 |
| 4 | 108-04 ОСТ 34-10-622-93 | 3 | 108 | 188 | 1.4 | 215,00 |
| 5 | 133-05 ОСТ 34-10-622-93 | 4 | 133 | 246 | 1.7 | 243,00 |
| 6 | 159-06 ОСТ 34-10-622-93 | 5 | 159 | 315 | 3.4 | 505,00 |
| 7 | 219-07 ОСТ 34-10-622-93 | 11 | 219 | 345 | 6.0 | 814,00 |
| 8 | 219-08 ОСТ 34-10-622-93 | 11 | 219 | 395 | 7.0 | 888,00 |
| 9 | 273-09 ОСТ 34-10-622-93 | 19 | 273 | 365 | 6.2 | 832,00 |
| 10 | 273-10 ОСТ 34-10-622-93 | 19 | 273 | 415 | 7.2 | 907,00 |
| 11 | 325-11 ОСТ 34-10-622-93 | 25 | 325 | 447 | 14.9 | 2 066,00 |
| 12 | 325-12 ОСТ 34-10-622-93 | 25 | 325 | 497 | 16.7 | 2 346,00 |
| 13 | 377-13 ОСТ 34-10-622-93 | 30 | 377 | 530 | 20.6 | 2 898,00 |
| 14 | 377-14 ОСТ 34-10-622-93 | 30 | 377 | 580 | 22.9 | 3 038,00 |
| 15 | 426-15 ОСТ 34-10-622-93 | 36 | 426 | 605 | 32.7 | 4 281,00 |
| 16 | 426-16 ОСТ 34-10-622-93 | 36 | 426 | 655 | 36.4 | 4 758,00 |
| 17 | 530-17 ОСТ 34-10-622-93 | 45 | 530 | 512 | 39.0 | 5 094,00 |
| 18 | 530-18 ОСТ 34-10-622-93 | 45 | 530 | 565 | 43.6 | 5 711,00 |
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
