image/svg+xml
Продукция и цены
Металлоконструкции
Анкерные системы
Закладные детали
Сальники для труб
Технологические металлоконструкции
Металлоконструкции для энергетики
Нестандартные металлоконструкции
Детали трубопроводов
Емкостное оборудование
Компенсаторы и клапаны
Металлообработка
Монтаж металлоконструкций
Главная
О компании
Противодействие коррупции
Представительства
СМИ о нас
Блог
Партнеры
Карьера
Производственные мощности
Сертификаты и лицензии
География поставок
Социальная ответственность
Охрана окружающей среды
Доставка
Габариты и размеры паллетов
Габариты и размеры контейнеров
Габариты машин
Габариты вагонов РЖД
Калькулятор доставки грузов
Наши проекты
Видео
Фото
Референс-лист
Техотдел
Образцы чертежей
Калькуляторы
Паспорта на станки
Документы по сварке
Технологические карты
Книги по металлообработке
Журналы по охране труда
Документы
Контакты
8 800 201 62 06
8 800 201 62 06
+7 (812) 715-78-77
+7 (812) 715-38-88
Заказать звонок
Задать вопрос
Войти
  • Корзина0
  • Отложенные0
Ваш город
Санкт-Петербург
Архангельск
Астрахань
Владивосток
Волгоград
Екатеринбург
Иркутск
Калининград
Красноярск
Махачкала
Москва
Мурманск
Новороссийск
Ростов-на-Дону
Санкт-Петербург
sale@zavodsz.ru
Ленинградская область, Тосненский район, поселок Федоровское, улица Малая д.15
  • Вконтакте
  • YouTube
  • Яндекс.Дзен
image/svg+xml
Ваш город
Санкт-Петербург
Архангельск
Астрахань
Владивосток
Волгоград
Екатеринбург
Иркутск
Калининград
Красноярск
Махачкала
Москва
Мурманск
Новороссийск
Ростов-на-Дону
Санкт-Петербург
Войти
8 800 201 62 06
8 800 201 62 06
+7 (812) 715-78-77
+7 (812) 715-38-88
Отложенные 0
Корзина 0
Главная
  • О компании
  • Противодействие коррупции
  • Представительства
  • СМИ о нас
  • Блог
  • Партнеры
  • Карьера
  • Производственные мощности
  • Сертификаты и лицензии
  • География поставок
  • Социальная ответственность
  • Охрана окружающей среды
Продукция и цены
  • Металлоконструкции
    • Строительные металлоконструкции
    • Мачты осветительные
    • Быстровозводимые здания
    • Прожекторные мачты и молниеотводы
    • Мачты сотовой связи
    • Дымовые трубы
    • Металлические фермы
    • Металлические арки
    • Металлические рамы для дорожного строительства
    • Опоры дорожных знаков
    • Эстакады для трубопроводов и кабелей
    • Фундаменты
    • Изделия из нержавейки любой сложности
    • Лестницы и площадки
    • Металлические ограждения и заборы
    • Трубошпунт
    • Подкрановые балки
    • Мостовые конструкции
    • Геодезические знаки
    • Забивные стальные сваи
    • Противопожарные двери
    • Ковши для элеваторов
    • Швартовые тумбы
    • Металлоконструкции для РЖД
    • Швартовно-причальное оборудование для портов
    • Судовое оборудование
    • Металлические понтоны
    • Цепи конвейерные
    • Металлоконструкции кранов
    • Навигационные знаки
    • Дорожные металлоконструкции
    • Изготовление металлических каркасов
    • Металлические дорожные ограждения
    • Металлические прогоны
    • Животноводческие комплексы
    • Винтовые сваи
    • Стропильные фермы
    • Модульные здания
    • Строительство коровников на основе металлоконструкций
    • Изготовление металлоконструкций по чертежам заказчика
    • Вышки пожарные лафетные
    • Вышки тура строительные
    • Лотки кабельные
    • Уголки стальные равнополочные
    • Уголок гнутый
    • Швеллер стальной
    • Металлические трубы ВГП
    • Трубы электросварные
    • Труба профильная стальная
    • Звездочки конвейерные
    • Траверсы грузоподъемные
  • Анкерные системы
    • Фундаментные болты
    • Анкерные блоки
    • Анкера грунтовые
    • Анкерные тяги
    • Т-болты
    • Нестандартные анкера
    • ГОСТ 5151-79 барабан втулки шпилька
    • Гайки больших размеров
    • Анкерные тяги по ТУ
    • Футеровочный болт (бронеболт)
    • Болт фундаментный DIN
    • Анкерные болты АБ для скального грунта серия 3.407-123 вып.3
    • Анкерные плиты
    • Болты анкерные с кольцом
    • Крепеж железнодорожный
    • Шпильки для железобетонной тюбинговой обделки
  • Закладные детали
    • Фундаментные блоки опор освещения
    • Рымы
    • Сваи по серии 3.407.9-158
    • Стакан под крышный вентилятор
    • Комплектующие для деревянных барабанов ГОСТ 5151-79
    • Закладные детали по серии 1.400.2-25-93
    • Закладные детали по серии 3.505.1-15
    • Закладные детали по серии 3.504-14
    • Закладные детали по чертежам
    • Закладные детали по серии 1.400.15
    • Закладные детали по серии 1.400-6/76
    • Закладные детали по серии 3.400-6/76
    • Изделия из арматуры
    • Зажимы для натяжения арматуры
    • Ванночки для сварки
    • Зажимы для арматуры Гост 23117-91
    • Арматурные сварные сетки и каркасы
    • Анкера под георешетку
    • Отбойные устройства причальных сооружений
    • Крановый крепеж
    • Крепёж путей перекатки трансформаторов
    • Термостыки
    • Тупиковые упоры
    • Пучинные карточки
    • Патрубки ребристые
    • Закладные под вент фасад
    • Монтажные комплекты
    • Герметизирующие устройства и компенсация вводов
    • Деформационные швы
    • Закладные детали для ЖБИ
    • Стальные вставки Серия 3.901-1.85 выпуск 1
    • Стальные вставки для соединения ж/б труб
    • Закладные для скального грунта серия 3.407-123
    • Блок фундаментных болтов серия 1.411.1-6
    • Несъемная опалубка
    • Закладные плиты под оборудование
    • Плиты закладные
    • Закладные детали для фундамента
    • Закладные детали по серии ЗД
  • Сальники для труб
    • Сальники набивные по серии 5.900-2
    • Сальники набивные серии 3.901-5
    • Сальники нажимные по серии 5.900.3
    • Сальники набивные СН
    • Сальники Серия 5.905-26.08
    • Сальники серия 5.905-26-04
    • Сальники Серия 3.903 КЛ-13
    • Сальники ГОСТ 4860.2-83
    • Сальники Типовой проект ВС-02-10
    • Сальники для прохода трубопроводов
    • Сальники нажимные по серии 03.005-5
  • Технологические металлоконструкции
    • Газоходы
    • Циклоны ЦН-15
    • Циклоны
    • Пылеуловители (циклоны)
    • Конвейерные ролики, роликоопоры
    • Градирни
    • Дымоходы из нержавеющей стали
    • Трубы дымохода печи
    • Дымоходы стальные
    • Валы
  • Металлоконструкции для энергетики
    • Металлические опоры ВЛ и ЛЭП
    • Порталы ОРУ
    • Мет конструкции для ЛЭП и ВЛ
    • Металлические стойки опор контактной сети
    • Ригели жестких поперечин
    • Опоры освещения трубчатые
    • Стальные опоры из гнутого профиля
    • Траверсы для ЛЭП
    • Унифицированные конструкции свайных фундаментов для стальных опор ВЛ. Серия 3.407.9-146
    • Опоры освещения
    • Кронштейны опор освещения
    • Заземлители
    • Гасители вибрации ГВН и ГПГ
    • А-образная монтажная падающая стрела
    • Шарниры для установки стальных опор ВЛ
    • Элементы наружного освещения ТПР 320-062 альбом 1
    • Ростверк металлический
    • Кронштейн контактной сети
    • Установка конструкций для прокладки кабелей Серия 5.407-88
  • Нестандартные металлоконструкции
    • Металлоконструкции из профильной трубы
    • Металлоконструкции и металлоизделия из нержавеющей стали
    • Светопрозрачные металлоконструкции
    • Рекламные металлоконструкции
    • Приспособление для испытания лестниц
    • Технологические тележки
    • Формы для ЖБИ
    • Металлоконструкции шахт лифта
    • Кнехты сварные
    • Аэродромные плиты металлические PSP
    • К-1Д. Сборное покрытие для ВПП аэродромов
    • Строительная тара
    • Изделия из нержавейки
    • Радиационно-защитное оборудование
    • Стальные люки приборов КИП
    • Ставни стальные герметические
    • Радиационно-защитные двери
    • Контейнеры
    • Поковки
    • Бункеры челюстные
    • Металлические поддоны, паллеты
    • Пандус для коляски
    • Пожарные ящики для песка
    • Стальные и железобетонные контрольные груза для кранов
    • Контрольные груза для вышек и подъемников
    • Тарельчатые пружины
    • Металлические кронштейны
  • Детали трубопроводов
    • Заглушки трубопроводов
    • Заглушки поворотные
    • Нестандартные фланцы
    • Фланцы нержавеющие
    • Подвески трубопроводов
    • Блоки пружинные
    • Реперы
    • Ковера газовые
    • Отводы сварные секторные
    • Точеные детали
    • Опоры трубопроводов
    • Колонка управления задвижкой
    • Кожух защитный
    • Компенсаторы сальниковые
    • Штуцеры
    • Щитовые затворы
    • Фильтры СДЖ
    • Металлические уплотнения
    • Грязевики
    • Переходы
    • Тройники сварные
    • Проставки монтажные
    • Гидроэлеватор серии ГЭ
    • Оголовки скважин Серия 7.901-7 выпуск 1
    • Конструкции ввода коммуникаций в убежищах ГО Серия 03.005-5
    • ОСТ 34 10.747-97 Переходы стальные листовые
    • Указатель температурных перемещений паропроводов
    • Переходник-адаптер ОСТ-26-07-763-73
    • Оголовки скважин Серия 7.901-7 выпуск 0
  • Емкостное оборудование
    • Резервуары вертикальные стальные
    • Резервуары горизонтальные
    • Емкости по Гостам
    • Аварийные емкости
    • Силосы
    • Силосы для цемента
    • Подземные дренажные емкости
    • Резервуары металлические для воды
    • Аппараты с перемешивающими устройствами
    • Пожарные резервуары
    • Люки
    • Емкости для хранения пенообразователя
    • Бак аккумуляторный (накопительный)
    • Емкости для канализации
    • Металлические кессоны
    • Емкости из нержавеющей стали
    • Жидкостные сетчатые фильтры
    • Резервуары для хранения нефти и нефтепродуктов
    • Бадьи для бетона
    • Обечайки
    • Емкости для воды
    • Емкости с мешалкой
    • Лестницы для резервуаров
  • Компенсаторы и клапаны
  • Металлообработка
    • Токарные работы по металлу
    • Токарные работы на ЧПУ
    • Фрезерные работы
    • Токарно-карусельные работы
    • Токарно-фрезерные работы
    • Строгальные работы
    • Резка металла на ленточнопильном станке
    • Расточные работы
    • Рубка на гильотине
    • Газовая резка металла
    • Гибка металла
    • Вальцовка металла
    • Гибка арматуры
    • Шлифовка
    • Полировка
    • Горячее цинкование
    • Резка металла по размерам заказчика
    • Гибка алюминиевого листа
    • Нарезка резьбы
    • Сварка металла
    • Сверление по металлу
    • Термообработка
    • Электроэрозия
  • Монтаж металлоконструкций
Доставка
  • Габариты и размеры паллетов
  • Габариты и размеры контейнеров
  • Габариты машин
  • Габариты вагонов РЖД
  • Калькулятор доставки грузов
Наши проекты
  • Видео
  • Фото
  • Референс-лист
Техотдел
  • Образцы чертежей
  • Калькуляторы
  • Паспорта на станки
  • Документы по сварке
  • Технологические карты
  • Книги по металлообработке
  • Журналы по охране труда
  • Документы
Контакты
+  ЕЩЕ
    image/svg+xml
    Отложенные 0 Корзина 0
    Телефоны
    8 800 201 62 06
    +7 (812) 715-78-77
    +7 (812) 715-38-88
    • Главная
      • Назад
      • Главная
      • О компании
      • Противодействие коррупции
      • Представительства
      • СМИ о нас
      • Блог
      • Партнеры
      • Карьера
      • Производственные мощности
      • Сертификаты и лицензии
      • География поставок
      • Социальная ответственность
      • Охрана окружающей среды
    • Продукция и цены
      • Назад
      • Продукция и цены
      • Металлоконструкции
      • Анкерные системы
      • Закладные детали
      • Сальники для труб
      • Технологические металлоконструкции
      • Металлоконструкции для энергетики
      • Нестандартные металлоконструкции
      • Детали трубопроводов
      • Емкостное оборудование
      • Компенсаторы и клапаны
      • Металлообработка
      • Монтаж металлоконструкций
    • Доставка
      • Назад
      • Доставка
      • Габариты и размеры паллетов
      • Габариты и размеры контейнеров
      • Габариты машин
      • Габариты вагонов РЖД
      • Калькулятор доставки грузов
    • Наши проекты
      • Назад
      • Наши проекты
      • Видео
      • Фото
      • Референс-лист
    • Техотдел
      • Назад
      • Техотдел
      • Образцы чертежей
      • Калькуляторы
      • Паспорта на станки
      • Документы по сварке
      • Технологические карты
      • Книги по металлообработке
      • Журналы по охране труда
      • Документы
    • Контакты
    • Санкт-Петербург
      • Назад
      • Города
      • Архангельск
      • Астрахань
      • Владивосток
      • Волгоград
      • Екатеринбург
      • Иркутск
      • Калининград
      • Красноярск
      • Махачкала
      • Москва
      • Мурманск
      • Новороссийск
      • Ростов-на-Дону
      • Санкт-Петербург
    • Личный кабинет
    • Корзина0
    • Отложенные0
    • 8 800 201 62 06
      • Назад
      • Телефоны
      • 8 800 201 62 06
      • +7 (812) 715-78-77
      • +7 (812) 715-38-88
    Контактная информация
    Ленинградская область, Тосненский район, поселок Федоровское, улица Малая д.15
    sale@zavodsz.ru
    • Вконтакте
    • YouTube
    • Яндекс.Дзен
    Главная
    —
    Каталог
    —
    Детали трубопроводов
    МеталлоконструкцииАнкерные системыЗакладные деталиСальники для трубТехнологические металлоконструкцииМеталлоконструкции для энергетикиНестандартные металлоконструкцииЕмкостное оборудованиеКомпенсаторы и клапанаМеталлообработкаМонтаж металлоконструкций
    —
    Подвески трубопроводов
    Заглушки трубопроводовЗаглушки поворотныеНестандартные фланцыФланцы нержавеющиеБлоки пружинныеРеперыКовера газовыеОтводы сварные секторныеТоченые деталиОпоры трубопроводовКолонка управления задвижкойКожух защитныйКомпенсаторы сальниковыеШтуцерыЩитовые затворыФильтры СДЖМеталлические уплотненияГрязевикиПереходыТройники сварныеПроставки монтажныеГидроэлеватор серии ГЭОголовки скважин Серия 7.901-7 выпуск 1Конструкции ввода коммуникаций в убежищах ГО Серия 03.005-5ОСТ 34 10.747-97 Переходы стальные листовыеУказатель температурных перемещений паропроводовПереходник-адаптер ОСТ-26-07-763-73Оголовки скважин Серия 7.901-7 выпуск 0
    —Балки опорные ОСТ 34-10-737-93

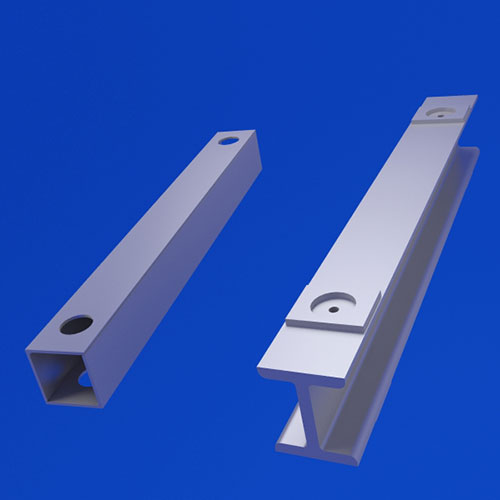

    Балки опорные ОСТ 34-10-737-93

    Балки опорные ОСТ 34-10-737-93
    от
    420 руб./шт
    Варианты цен
    420 руб./шт
    Подробности
    Заказать
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    • Описание
    • Доставка

    Конструкция и размеры

    Конструкция, основные размеры и допустимые нагрузки должны отвечать тем, что указываются на чертеже 1 или в таблице 1 и 2.

    Чертеж 1 и таблица 1

    чертеж 1 балки опорной

    Размеры в мм
    Обозначение балки опорной Тип C A a d Пред. откл. Н12 S b L H h K Масса, кг
    01 1 420 300 50 14 — — — 65 — — 4,8
    02 2 600 440 80 18 8 90 106 96 80 6 10,7
    03 700 540 23 120 116 100 14,4
    04 800 640 130 16,0
    05 900 740 130 136 120 21,5
    06 1000 800 100 33 10 100 155 180 160 8 33,4
    07 1100 900 12 120 200 224 200 47,1
    08 1200 1000 51,0
    09 1300 1100 53,0
    10 1400 1200 57,0

    Продолжение таблицы 1

    Обозначение балки опорной Тип C A a d Пред. откл. Н12 S b L H h K Масса, кг
    11 2 1400 1140 190 39 12 120 220 264 240 10 75,5
    12 1500 1240 91,5
    13 1600 1340 45 16 250 332 300 12 114,0
    14 1800 1540 129,0
    15 1960 1700 130,0
    16 2200 1950 154,0

    Таблица 2

    Обозначение балки опроной Поз. 1 Уголок Кол.2 Поз.2 Швеллер Кол.2 Поз.3 Планка Кол.4
    Обозначение по ОСТ 34-10-737
    01 1-ОСТ 34-10-737 — —
    02 — 2-01 3-01
    03 2-02 3-02
    04 2-03 3-03
    05 2-04
    06 2-05 3-04
    07 2-06 3-05
    08 2-07
    09 2-08
    10 2-09
    11 2-10 3-06
    12 2-11
    13 2-12 3-07
    14 2-13
    15 2-14
    16 2-15

    Пример условного обозначения опорной балки с длиной С=1000 мм:

    Балка опорная – 06 ОСТ 34-10-737-93.

    Неуказанное предельное отклонение размеров расчет балки лпорной

    Прочие технические требования в соответствии с ТУ 34-42-10380 и ОСТ 34-10-723.

    Допустимая нагрузка на балки должна соответствовать величине удвоенной нагрузки на тягу, для которых она предназначается.

    Конструкция и размеры уголка должны отвечать тем, что указываются на чертеже 2.

    Чертеж 2

    чертеж 2 балка опорная

    * Справочные размеры.

    Материал – уголок Расчет опорной балки по формуле

    Конструкция и размеры швеллера должны отвечать тем данным, что указываются на чертеже 3 и в таблице 3.

    Чертеж 3 и таблица 3

    чертеж 3 Балка опорная

    Размеры в мм
    Обозначение швеллера № проф. Н L (пред. откл h14) Масса, кг
    2-01 8 80 600 4,5
    2-02 10 100 700 6,4
    2-03 800 7,4
    2-04 12 120 900 9,6
    2-05 16 160 1000 14,0
    2-06 20 200 1100 20,0
    2-07 1200 21,8
    2-08 1300 23,6
    2-09 1400 25,4
    2-10 24 240 33,3
    2-11 1500 47,2
    2-12 30 300 1600 50,3
    2-13 1800 56,6
    2-14 1960 61,7
    2-15 2200 69,2

    * Справочные размеры

    Материалы – швеллер Расчет по формуле швеллера

    Конструкция и размеры планки должны отвечать тем, что указываются на чертеже 4 и в таблице 4.

    Чертеж 4 и таблица 4

    чертеж 4 балка опорная

    Размеры в мм
    Обозначение планки В (пред. откл h14) b S d (пред. откл H14) Масса, кг
    3-01 100 90 8 18 0,56
    3-02 120 23 0,60
    3-03 130 0,70
    3-04 165 100 10 33 1,25
    3-05 200 120 12 35 1,70
    3-06 220 39 2,37
    3-07 250 16 46 3,55

    * Размеры для справок.

    Материал – Полоса Расчет полосы по формуле

    Лист Расчет листа по формуле

    Информационные данные

    Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.

    Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова

    Взамен ОСТ 34-42-737-85

    Ссылочные нормативно-технические документы

    Обозначени НТД, на которые дана ссылка Номер пункта, подпункта, перечисления, приложения
    ГОСТ 103-76 п.6.2
    ГОСТ 535-88 п.3.2; п.4.2; п.5.2
    ГОСТ 8240-09 п.4.2
    ГОСТ 8509-86 п.3.2
    ГОСТ 14637-89 п.5.2
    ГОСТ 19903-74 п.5.2
    ТУ 34-42-10380-83 п.2.2
    ОСТ 34-10-723-93 п.2.2

    Цены на балки опорные ОСТ 34-10-737-93

    № Наименование Высота изделия, мм Длинна изделия, мм Масса изделия, кг Стоимость за ед., руб.
    1 01 ОСТ 34-10-737-93 65 420 4.8 420,00
    2 02 ОСТ 34-10-737-93 96 600 10.7 907,00
    3 03 ОСТ 34-10-737-93 116 700 14.4 1206,00
    4 04 ОСТ 34-10-737-93 116 800 16.0 1337,00
    5 05 ОСТ 34-10-737-93 136 900 21.5 1850,00
    6 06 ОСТ 34-10-737-93 180 1 000 33.4 2785,00
    7 07 ОСТ 34-10-737-93 224 1 100 47.1 3954,00
    8 08 ОСТ 34-10-737-93 224 1 200 51.0 4290,00
    9 09 ОСТ 34-10-737-93 224 1 300 53.0 4458,00
    10 10 ОСТ 34-10-737-93 224 1 400 57.0 4775,00
    11 11 ОСТ 34-10-737-93 264 1 400 75.5 5738,00
    12 12 ОСТ 34-10-737-93 264 1 500 81.5 6159,00
    13 13 ОСТ 34-10-737-93 332 1 600 114.0 8523,00
    14 14 ОСТ 34-10-737-93 332 1 800 129.0 9645,00
    15 15 ОСТ 34-10-737-93 332 1 960 130.0 9720,00
    16 16 ОСТ 34-10-737-93 332 2 200 154.0 11515,00

    Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:

    • Широкий ассортимент продукции;
    • Производство только из сырья высокого качества;
    • Доставка в заранее установленные сроки;
    • Сохранность целостности изделий при перевозке;
    • Профессионально налаженная логистика;
    • Доставка как на склад, так и на объект покупателя;
    • Доставляем изделия любых габаритов и формы.

    Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
