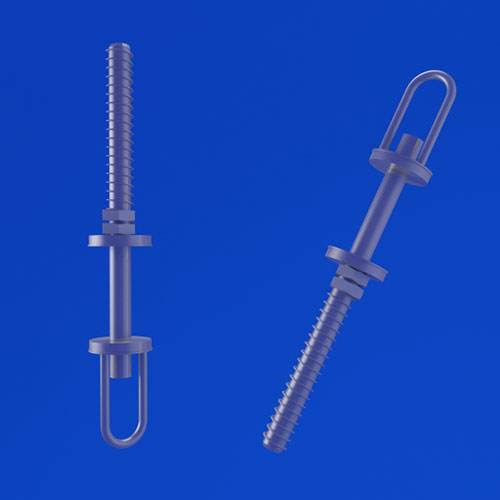

Крепления и размеры
Конструкция и основные размеры, допустимые нагрузки. А также допустимые материалы деталей должны отвечать данным, указанным на чертеже 1 и в таблице 1 и 2.
Чертеж 1 и таблица 1
| Обозначение блока крепления | d | Допускаемая нагрузка кН (кгс) | L | L1 | L0 | BxB | Масса, кг |
| 01 | 12 | 4,4 (450) | 200 | 210 | 100 | 80 | 0,66 |
| 02 | 300 | 310 | 150 | 0,76 | |||
| 03 | 400 | 410 | 0,84 | ||||
| 04 | 16 | 14,7 (1500) | 200 | 215 | 100 | 90 | 1,67 |
| 05 | 300 | 315 | 150 | 1,84 | |||
| 06 | 400 | 415 | 2,00 | ||||
| 07 | 20 | 23,5 (2400) | 200 | 215 | 100 | 2,13 | |
| 08 | 300 | 315 | 150 | 2,38 | |||
| 09 | 400 | 415 | 2,82 | ||||
| 10 | 24 | 33,3 (3400) | 200 | 220 | 100 | 100 | 3,36 |
| 11 | 300 | 320 | 200 | 3,71 | |||
| 12 | 400 | 420 | 4,97 | ||||
| 13 | 30 | 53,9 (5500) | 300 | 320 | 120 | 6,32 | |
| 14 | 400 | 420 | 6,88 | ||||
| 15 | 500 | 520 | 7,43 |
Продолжение таблицы 1
| Обозначение блока крепления | d | Допускаемая нагрузка кН (кгс) | L | L1 | L0 | BxB | Масса, кг |
| 16 | 36 | 78,4 (8000) | 300 | 325 | 200 | 160 | 11,80 |
| 17 | 600 | 625 | 250 | 13,80 | |||
| 18 | 800 | 825 | 15,20 | ||||
| 19 | 42 | 107,9 (11000) | 400 | 430 | 10,00 | ||
| 20 | 600 | 630 | 17,20 | ||||
| 21 | 800 | 830 | 19,40 | ||||
| 22 | 48 | 147,1 (15000) | 400 | 435 | 200 | 23,50 | |
| 23 | 600 | 635 | 26,30 | ||||
| 24 | 800 | 835 | 29,10 | ||||
| 25 | 56 | 196,1 (20000) | 400 | 440 | 29,80 | ||
| 26 | 600 | 640 | 33,70 | ||||
| 27 | 800 | 840 | 37,60 | ||||
| 28 | 12 | 4,4 (450) | 160 | 170 | 80 | 60 | 0,60 |
| 29 | 500 | 510 | 150 | 0,90 | |||
| 30 | 650 | 660 | 200 | 1,07 | |||
| 31 | 16 | 14,7 (1500) | 800 | 810 | 200 | 90 | 2,00 |
| 32 | 950 | 960 | 250 | 2,53 | |||
| 33 | 20 | 23,5 (2400) | 880 | 885 | 150 | 3,22 | |
| 34 | 600 | 615 | 250 | 3,63 | |||
| 35 | 900 | 980 | 3,70 |
Продолжение таблицы 1
| Обозначение блока крепления | d | Допускаемая нагрузка кН (кгс) | L | L1 | L0 | BxB | Масса, кг |
| 36 | 24 | 33,3 (3400) | 700 | 720 | 200 | 100 | 5,05 |
| 37 | 850 | 870 | 250 | 5,58 | |||
| 38 | 30 | 53,9 (5500) | 800 | 820 | 120 | 9,12 | |
| 39 | 1050 | 1070 | 10,30 | ||||
| 40 | 36 | 78,4 (8000) | 1000 | 1025 | 160 | 17,30 |
Пример условного обозначения блока крепления подвески с тягой 20 мм и длиной 400 мм:
Блок крепления 09 ОСТ 34-10-740-93
Справочные размеры.
Прочие технические требования в соответствии с ТУ 34-42-10380 и ОСТ 34-10-723.
Таблица 2
| Обозначение блока крепления | Поз. 1 Тяга резьбовая с ушком 1 шт. | Поз. 2 Плита 2 шт | Поз. 3 Гайка 2 шт. |
| Обозначение по | |||
| ОСТ 34-10-741 | ОСТ 34-10-740 | ||
| 01 | 1-01 | 2-01 | М 12.8 ГОСТ 5915 |
| 02 | 1-02 | ||
| 03 | 1-03 | ||
| 04 | 1-04 | 2-02 | М 16.8 ГОСТ 5915 |
| 05 | 1-05 | ||
| 06 | 1-06 | ||
| 07 | 1-07 | 2-03 | М 20.8 ГОСТ 5915 |
| 08 | 1-08 | ||
| 09 | 1-09 | ||
| 10 | 1-10 | 2-04 | М 24.8 ГОСТ 5915 |
| 11 | 1-11 | ||
| 12 | 1-12 | ||
| 13 | 1-13 | 2-05 | М 30.8 ГОСТ 5915 |
| 14 | 1-14 | ||
| 15 | 1-15 | ||
| 16 | 1-16 | 2-06 | М 36.8 ГОСТ 5915 |
| 17 | 1-17 | ||
| 18 | 1-18 | ||
| 19 | 1-19 | 2-07 | М 42.8 ГОСТ 5915 |
| 20 | 1-20 | ||
| 21 |
1-21 |
||
Продолжение таблицы 2
| Обозначение блока крепления | Поз. 1 Тяга резьбовая с ушком 1 шт. | Поз. 2 Плита 2 шт | Поз. 3 Гайка 2 шт. |
| Обозначение по | |||
| ОСТ 34-10-741 | ОСТ 34-10-740 | ||
| 22 | 1-22 | 2-08 | М 48.8 ГОСТ 5915 |
| 23 | 1-23 | ||
| 24 | 1-24 | ||
| 25 | 1-25 | 2-09 | М 56.8 ГОСТ 5915 |
| 26 | 1-26 | ||
| 27 | 1-27 | ||
| 28 | 1-28 | 2-01 | М 12.8 ГОСТ 5915 |
| 29 | 1-29 | 2-01 | М 12.8 ГОСТ 5915 |
| 30 | 1-30 | ||
| 31 | 1-31 | 2-02 | М 16.8 ГОСТ 5915 |
| 32 | 1-32 | ||
| 33 | 1-33 | 2-03 | М 20.8 ГОСТ 5915 |
| 34 | 1-34 | ||
| 35 | 1-35 | ||
| 36 | 1-36 | 2-04 | М 24.8 ГОСТ 5915 |
| 37 | 1-37 | ||
| 38 | 1-38 | 2-05 | М 30.8 ГОСТ 5915 |
| 39 | 1-39 | ||
| 10 | 1-40 | 2-06 | М 36.8 ГОСТ 5915 |
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова
Взамен ОСТ 34-42-740-85
Ссылочные нормативно-технические документы
| Обозначени НТД, на которые дана ссылка | Номер пункта, подпункта, перечисления, приложения |
| ГОСТ 103-76 | Таблица 3 |
| ГОСТ 535-88 | Таблица 3 |
| ГОСТ 5915-70 | Таблица 2 |
| ГОСТ 10606-72 | Таблица 2 |
| ГОСТ 14637-89 | Таблица 3 |
| ГОСТ 19903-74 | Таблица 3 |
| ТУ 34-42-10380-83 | п.2.2 |
| ОСТ 34-10-723-93 | п.2.2 |
| ОСТ 34-10-740-93 | Таблица 2 |
| ОСТ 34-10-741-93 | Таблица 2 |
Цены на блок крепления подвески ОСТ 34-10-740-93
| № | Наименование | Допускаемая нагрузка, кН | Высота изделия, мм | Масса изделия, кг | Стоимость за ед., руб. |
| 1 | 01 ОСТ 34-10-740-93 | 4,4 | 210 | 0.66 | 169,00 |
| 2 | 02 ОСТ 34-10-740-93 | 4,4 | 310 | 0.76 | 197,00 |
| 3 | 03 ОСТ 34-10-740-93 | 4,4 | 410 | 0.84 | 215,00 |
| 4 | 04 ОСТ 34-10-740-93 | 14,7 | 215 | 1.67 | 420,00 |
| 5 | 05 ОСТ 34-10-740-93 | 14,7 | 315 | 1.84 | 458,00 |
| 6 | 06 ОСТ 34-10-740-93 | 14,7 | 415 | 2.0 | 505,00 |
| 7 | 07 ОСТ 34-10-740-93 | 23,5 | 215 | 2.13 | 543,00 |
| 8 | 08 ОСТ 34-10-740-93 | 23,5 | 315 | 2.38 | 599,00 |
| 9 | 09 ОСТ 34-10-740-93 | 23,5 | 415 | 2.62 | 589,00 |
| 10 | 10 ОСТ 34-10-740-93 | 33,3 | 220 | 3.36 | 815,00 |
| 11 | 11 ОСТ 34-10-740-93 | 33,3 | 320 | 3.71 | 900,00 |
| 12 | 12 ОСТ 34-10-740-93 | 33,3 | 420 | 4.07 | 945,00 |
| 13 | 13 ОСТ 34-10-740-93 | 53,9 | 320 | 6.32 | 1 468,00 |
| 14 | 14 ОСТ 34-10-740-93 | 53,9 | 420 | 6.88 | 1 486,00 |
| 15 | 15 ОСТ 34-10-740-93 | 53,9 | 520 | 7.43 | 1 739,00 |
| 16 | 16 ОСТ 34-10-740-93 | 78,4 | 325 | 11.2 | 2 617,00 |
| 17 | 17 ОСТ 34-10-740-93 | 78,4 | 625 | 13.8 | 3 225,00 |
| 18 | 18 ОСТ 34-10-740-93 | 78,4 | 825 | 15.2 | 3 552,00 |
| 19 | 19 ОСТ 34-10-740-93 | 107,9 | 430 | 15.0 | 3 505,00 |
| 20 | 20 ОСТ 34-10-740-93 | 107,9 | 630 | 17.2 | 4 020,00 |
| 21 | 21 ОСТ 34-10-740-93 | 107,9 | 830 | 19.4 | 4 535,00 |
| 22 | 22 ОСТ 34-10-740-93 | 147,1 | 435 | 23.5 | 5 275,00 |
| 23 | 23 ОСТ 34-10-740-93 | 147,1 | 635 | 26.3 | 5 890,00 |
| 24 | 24 ОСТ 34-10-740-93 | 147,1 | 835 | 29.1 | 6 525,00 |
| 25 | 25 ОСТ 34-10-740-93 | 196,1 | 440 | 29.8 | 6 685,00 |
| 26 | 26 ОСТ 34-10-740-93 | 196,1 | 640 | 33.7 | 7 560,00 |
| 27 | 27 ОСТ 34-10-740-93 | 196,1 | 840 | 37.6 | 8 530,00 |
| 28 | 28 ОСТ 34-10-740-93 | 4,4 | 170 | 0.6 | 150,00 |
| 29 | 29 ОСТ 34-10-740-93 | 4,4 | 510 | 0.93 | 235,00 |
| 30 | 30 ОСТ 34-10-740-93 | 4,4 | 660 | 1.07 | 275,00 |
| 31 | 31 ОСТ 34-10-740-93 | 14,7 | 610 | 2.3 | 580,00 |
| 32 | 32 ОСТ 34-10-740-93 | 14,7 | 760 | 2.53 | 635,00 |
| 33 | 33 ОСТ 34-10-740-93 | 23,5 | 665 | 3.22 | 805,00 |
| 34 | 34 ОСТ 34-10-740-93 | 23,5 | 815 | 3.59 | 825,00 |
| 35 | 35 ОСТ 34-10-740-93 | 23,5 | 865 | 3.7 | 900,00 |
| 36 | 36 ОСТ 34-10-740-93 | 33,3 | 720 | 5.05 | 1 180,00 |
| 37 | 37 ОСТ 34-10-740-93 | 33,3 | 870 | 5.58 | 1 300,00 |
| 38 | 38 ОСТ 34-10-740-93 | 53,9 | 820 | 9.12 | 2 130,00 |
| 39 | 39 ОСТ 34-10-740-93 | 53,9 | 1 070 | 10.5 | 2 450,00 |
| 40 | 40 ОСТ 34-10-740-93 | 78,4 | 1 025 | 17.3 | 4 112,00 |
