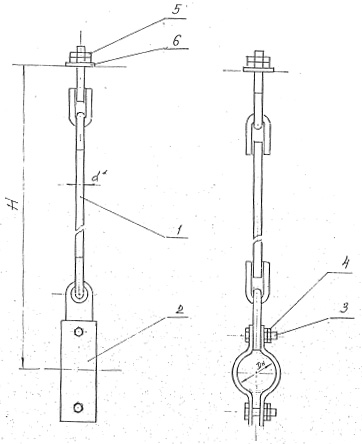

Подвеска с одной тягой. СБ 0312.01.00.000
Конструкция и размеры
Таблица №1
| Обозначение | Дн |
Допускаемая вертикальная нагрузка Pmax, Н(кгс) |
Диаметр деталей - тяги - d | H | Масса, кг |
|---|---|---|---|---|---|
| 0312.01.00.000 | 32 | 490 (50) | 10 | 510 | 1,52 |
| 0312.01.00.000-01 | 38 | 784 (80) | 10 | 510 | 1,54 |
| 0312.01.00.000-02 | 45 | 980 (100) | 10 | 515 | 1,54 |
| 0312.01.00.000-03 | 57 | 1960 (200) | 10 | 525 | 1,92 |
| 0312.01.00.000-04 | 76 | 2450 (250) | 10 | 530 | 2 |
| 0312.01.00.000-05 | 89 | 3920 (400) | 12 | 570 | 2,56 |
| 0312.01.00.000-06 | 108 | 3920 (400) | 12 | 560 | 2,74 |
| 0312.01.00.000-07 | 133 | 8820 (900) | 16 | 650 | 5,04 |
| 0312.01.00.000-08 | 159 | 10780 (1100) | 16 | 710 | 5,92 |
| 0312.01.00.000-09 | 194 | 17640 (1200) | 20 | 780 | 10,04 |
| 0312.01.00.000-10 | 219 | 19600 (2000) | 20 | 790 | 10,1 |
| 0312.01.00.000-11 | 273 | 14700 (1500) | 16 | 770 | 9,25 |
| 0312.01.00.000-12 | 273 | 23520 (2400) | 20 | 230 | 13,58 |
| 0312.01.00.000-13 | 325 | 17640 (1200) | 20 | 245 | 11,92 |
| 0312.01.00.000-14 | 325 | 31360 (3200) | 24 | 930 | 28,18 |
| 0312.01.00.000-15 | 377 | 23520 (2400) | 20 | 880 | 15,48 |
| 0312.01.00.000-16 | 377 | 31360 (3200) | 24 | 955 | 29,74 |
| 0312.01.00.000-17 | 426 | 23520 (2400) | 20 | 910 | 25,76 |
| 0312.01.00.000-18 | 426 | 31360 (3200) | 24 | 985 | 31,29 |
| 0312.01.00.000-19 | 480 | 31360 (3200) | 24 | 1010 | 33,88 |
| 0312.01.00.000-20 | 480 | 39200 (4000) | 27 | 1095 | 39,12 |
| 0312.01.00.000-21 | 530 | 31360 (3200) | 24 | 1035 | 46,08 |
| 0312.01.00.000-22 | 530 | 49000 (5000) | 30 | 1280 | 59,55 |
Подвеска с одной тягой. СБ 0312.02.00.000
Конструкция и размеры
Таблица №2
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | a | b | Масса, кг |
|---|---|---|---|---|---|---|---|
| 0312.02.00.000 | 32 | 490 (50) | 10 | 615 | 26 | 25 | 2,14 |
| 0312.02.00.000-01 | 32 | 784 (80) | 10 | 615 | 26 | 25 | 2,16 |
| 0312.02.00.000-02 | 45 | 990 (100) | 10 | 620 | 26 | 25 | 2,16 |
| 0312.02.00.000-03 | 57 | 1960 (200) | 10 | 630 | 26 | 25 | 2,54 |
| 0312.02.00.000-04 | 76 | 2450 (250) | 10 | 635 | 26 | 25 | 2,62 |
| 0312.02.00.000-05 | 89 | 3920 (400) | 12 | 670 | 34 | 25 | 3,42 |
| 0312.02.00.000-06 | 108 | 3920 (400) | 12 | 680 | 34 | 25 | 3,60 |
| 0312.02.00.000-07 | 133 | 8820 (900) | 16 | 825 | 43 | 45 | 7,21 |
| 0312.02.00.000-08 | 159 | 10780 (1100) | 16 | 845 | 4 | 45 | 8,10 |
| 0312.02.00.000-09 | 194 | 17640 (1800) | 20 | 930 | 51 | 45 | 13,56 |
| 0312.02.00.000-10 | 219 | 19600 (2000) | 20 | 940 | 51 | 45 | 13,22 |
| 0312.02.00.000-11 | 273 | 14700 (1500) | 16 | 905 | 43 | 45 | 11,37 |
| 0312.02.00.000-12 | 273 | 23520 (2400) | 20 | 980 | 51 | 45 | 17,10 |
| 0312.02.00.000-13 | 325 | 17640 (1800) | 20 | 995 | 51 | 45 | 15,44 |
| 0312.02.00.000-14 | 325 | 31360 (3200) | 24 | 1080 | 62 | 45 | 33,00 |
| 0312.02.00.000-15 | 377 | 23520 (2400) | 20 | 1030 | 51 | 45 | 19,00 |
| 0312.02.00.000-16 | 377 | 31360 (3200) | 24 | 1105 | 62 | 45 | 34,57 |
| 0312.02.00.000-17 | 426 | 23520 (2400) | 20 | 1060 | 51 | 45 | 20,00 |
| 0312.02.00.000-18 | 426 | 31360 (3200) | 24 | 1135 | 62 | 45 | 36,11 |
| 0312.02.00.000-19 | 480 | 31360 (3200) | 24 | 1160 | 62 | 45 | 36,70 |
| 0312.02.00.000-20 | 480 | 39200 (4000) | 27 | 1170 | 91 | 55 | 45,13 |
| 0312.02.00.000-21 | 530 | 31360 (3200) | 24 | 1185 | 62 | 45 | 50,89 |
| 0312.02.00.000-22 | 530 | 49000 (5000) | 30 | 1335 | 77 | 55 | 68,23 |

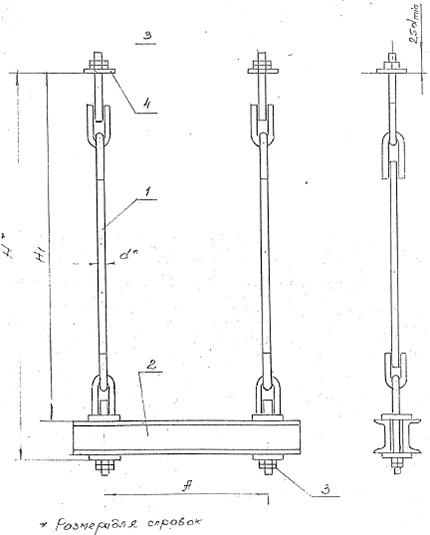

Подвеска с двумя тягами. СБ 0312.03.00.000
Конструкция и размеры
Таблица №3
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | H1 | Amax | Масса, кг |
|---|---|---|---|---|---|---|---|
| 0312.03.00.000 | 108 | 7350 (750) | 12 | 485 | 430 | 450 | 8,35 |
| 0312.03.00.000-01 | 133 | 8820 (900) | 12 | 500 | 430 | 500 | 9,89 |
| 0312.03.00.000-02 | 159 | 12740 (1300) | 12 | 580 | 430 | 550 | 13,40 |
| 0312.03.00.000-03 | 194 | 17640 (1800) | 16 | 600 | 510 | 600 | 16,60 |
| 0312.03.00.000-04 | 219 | 23520 (2400) | 16 | 620 | 510 | 700 | 20,60 |
| 0312.03.00.000-05 | 273 | 23521 (2400) | 16 | 620 | 510 | 400 | 21,40 |
| 0312.03.00.000-06 | 273 | 44100 (4500) | 20 | 720 | 570 | 700 | 34,97 |
| 0312.03.00.000-07 | 325 | 23520 (2400) | 16 | 620 | 510 | 750 | 22,32 |
| 0312.03.00.000-08 | 325 | 44100 (4500) | 20 | 720 | 570 | 750 | 36,19 |
| 0312.03.00.000-09 | 377 | 23520 (2400) | 16 | 620 | 510 | 850 | 24,04 |
| 0312.03.00.000-10 | 377 | 58200 (6000) | 24 | 810 | 635 | 850 | 49,21 |
| 0312.03.00.000-11 | 426 | 29400 (3000) | 16 | 640 | 510 | 900 | 29,50 |
| 0312.03.00.000-12 | 426 | 56800 (6000) | 24 | 810 | 635 | 900 | 54,38 |
| 0312.03.00.000-13 | 480 | 29400 (3000) | 16 | 640 | 510 | 950 | 30,75 |
| 0312.03.00.000-14 | 480 | 72400 (2000) | 27 | 900 | 705 | 950 | 69,12 |
| 0312.03.00.000-15 | 530 | 44100 (4500) | 20 | 720 | 570 | 1000 | 41,95 |
| 0312.03.00.000-16 | 530 | 78400 (2000) | 27 | 900 | 705 | 1000 | 69,90 |

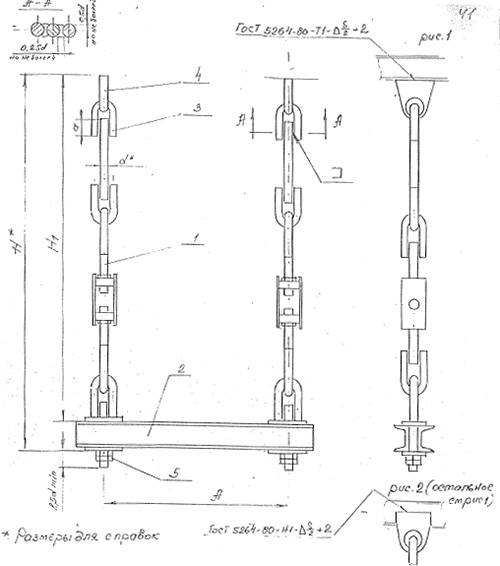

Подвеска трубопровода. СБ 0312.04.00.000
Конструкция и размеры
Таблица №4
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | H1 | Amax | a | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 0312.04.00.000 | 108 | 7350 (750) | 12 | 585 | 530 | 450 | 34 | 10,63 |
| 0312.04.00.000-01 | 133 | 8820 (900) | 12 | 600 | 530 | 500 | 34 | 12,17 |
| 0312.04.00.000-02 | 159 | 12740 (1300) | 12 | 720 | 530 | 550 | 43 | 17,92 |
| 0312.04.00.000-03 | 194 | 17640 (1800) | 16 | 740 | 650 | 600 | 43 | 21,12 |
| 0312.04.00.000-04 | 219 | 23520 (2400) | 16 | 760 | 650 | 700 | 43 | 25,12 |
| 0312.04.00.000-05 | 273 | 23521 (2400) | 16 | 760 | 650 | 400 | 43 | 25,92 |
| 0312.04.00.000-06 | 273 | 44100 (4500) | 20 | 870 | 720 | 700 | 51 | 32,72 |
| 0312.04.00.000-07 | 325 | 23520 (2400) | 16 | 760 | 650 | 750 | 43 | 28,56 |
| 0312.04.00.000-08 | 325 | 44100 (4500) | 20 | 870 | 720 | 750 | 51 | 39,9 |
| 0312.04.00.000-09 | 377 | 23520 (2400) | 16 | 760 | 630 | 850 | 43 | 35,26 |
| 0312.04.00.000-10 | 377 | 58200 (6000) | 24 | 965 | 790 | 850 | 62 | 51,56 |
| 0312.04.00.000-11 | 426 | 29400 (3000) | 16 | 780 | 650 | 900 | 43 | 36,26 |
| 0312.04.00.000-12 | 426 | 56800 (6000) | 24 | 965 | 790 | 900 | 62 | 58,5 |
| 0312.04.00.000-13 | 480 | 29400 (3000) | 16 | 780 | 650 | 950 | 43 | 44,12 |
| 0312.04.00.000-14 | 480 | 72400 (2000) | 27 | 1030 | 835 | 950 | 71 | 72,1 |
| 0312.04.00.000-15 | 530 | 44100 (4500) | 20 | 870 | 720 | 1000 | 51 | 64,1 |
| 0312.04.00.000-16 | 530 | 78400 (2000) | 27 | 1030 | 835 | 1000 | 71 | 81,75 |

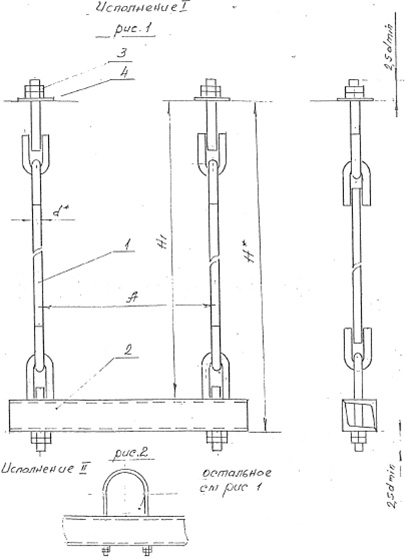

Подвеска с двумя тягами. СБ 0312.05.00.000
Конструкция и размеры
Таблица №5
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | H1 | A | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
| Исп.1 | Исп.2 | |||||||
| 0312.05.00.000 | 108 | 3920 (400) | 10 | 530 | 380 | 250 | 2,72 | 3,04 |
| 0312.05.00.000-01 | 108 | 3920 (400) | 10 | 530 | 380 | 250 | 2,72 | 3,04 |
| 0312.05.00.000-02 | 133 | 4900 (500) | 10 | 530 | 380 | 300 | 3,06 | 3,40 |
| 0312.05.00.000-03 | 133 | 4900 (500) | 10 | 530 | 380 | 300 | 3,06 | 3,40 |
| 0312.05.00.000-04 | 159 | 5880 (600) | 12 | 530 | 380 | 350 | 4,32 | 4,84 |
| 0312.05.00.000-05 | 159 | 5880 (600) | 12 | 530 | 380 | 350 | 4,32 | 4,84 |
| 0312.05.00.000-06 | 194 | 8820 (900) | 12 | 470 | 420 | 400 | 6,83 | 7,48 |
| 0312.05.00.000-07 | 194 | 8820 (900) | 12 | 470 | 420 | 400 | 6,83 | 7,48 |
| 0312.05.00.000-08 | 219 | 14700 (1500) | 16 | 550 | 500 | 450 | 6,83 | 7,14 |
| 0312.05.00.000-09 | 219 | 14700 (1500) | 16 | 550 | 500 | 450 | 6,83 | 7,14 |
| 0312.05.00.000-10 | 273 | 17640 (1800) | 16 | 565 | 500 | 450 | 2,94 | 10,54 |
| 0312.05.00.000-11 | 273 | 17640 (1800) | 16 | 565 | 500 | 450 | 2,94 | 10,54 |
| 0312.05.00.000-12 | 325 | 23520 (2400) | 16 | 565 | 500 | 500 | 9,44 | 11,24 |
| 0312.05.00.000-13 | 325 | 23520 (2400) | 16 | 565 | 500 | 500 | 9,44 | 11,24 |
| 0312.05.00.000-14 | 377 | 23520 (2400) | 16 | 575 | 500 | 600 | 13,14 | 15,54 |
| 0312.05.00.000-15 | 377 | 23520 (2400) | 16 | 575 | 500 | 600 | 13,14 | 15,54 |
| 0312.05.00.000-16 | 426 | 29400 (3000) | 16 | 575 | 500 | 650 | 13,84 | 16,09 |
| 0312.05.00.000-17 | 426 | 29400 (3000) | 16 | 575 | 500 | 650 | 13,84 | 16,09 |
| 0312.05.00.000-18 | 480 | 39200 (4000) | 20 | 645 | 555 | 700 | 24,59 | 28,54 |
| 0312.05.00.000-19 | 480 | 39200 (4000) | 20 | 645 | 555 | 700 | 24,59 | 28,54 |
| 0312.05.00.000-20 | 530 | 58800 (6000) | 24 | 710 | 620 | 700 | 29,72 | 34,30 |
| 0312.05.00.000-21 | 530 | 58800 (6000) | 24 | 710 | 620 | 700 | 29,72 | 34,30 |
Подвеска с двумя тягами. СБ 0312.06.00.000
Конструкция и размеры
Таблица №6
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | H1 | A | a | b | Масса, кг | |
|---|---|---|---|---|---|---|---|---|---|---|
| Исп.1 | Исп.2 | |||||||||
| 0312.06.00.000 | 108 | 3920 (400) | 10 | 535 | 485 | 250 | 26 | 25 | 4,79 | 5,11 |
| 0312.06.00.000-01 | 108 | 3920 (400) | 10 | 535 | 485 | 250 | 26 | 25 | 4,79 | 5,11 |
| 0312.06.00.000-02 | 133 | 4900 (500) | 10 | 535 | 485 | 300 | 26 | 45 | 5,13 | 5,47 |
| 0312.06.00.000-03 | 133 | 4900 (500) | 10 | 535 | 485 | 300 | 26 | 45 | 5,13 | 5,47 |
| 0312.06.00.000-04 | 159 | 5880 (600) | 12 | 535 | 485 | 350 | 34 | 45 | 7,10 | 7,63 |
| 0312.06.00.000-05 | 159 | 5880 (600) | 12 | 535 | 485 | 350 | 34 | 45 | 7,10 | 7,63 |
| 0312.06.00.000-06 | 194 | 8820 (900) | 12 | 570 | 520 | 400 | 34 | 45 | 7,40 | 8,05 |
| 0312.06.00.000-07 | 194 | 8820 (900) | 12 | 570 | 520 | 400 | 34 | 45 | 7,40 | 8,05 |
| 0312.06.00.000-08 | 219 | 14700 (1500) | 16 | 690 | 640 | 450 | 43 | 45 | 12,87 | 13,12 |
| 0312.06.00.000-09 | 219 | 14700 (1500) | 16 | 690 | 640 | 450 | 43 | 45 | 12,87 | 13,12 |
| 0312.06.00.000-10 | 273 | 17640 (1800) | 16 | 705 | 640 | 450 | 43 | 45 | 14,91 | 16,51 |
| 0312.06.00.000-11 | 273 | 17640 (1800) | 16 | 705 | 640 | 450 | 43 | 45 | 14,91 | 16,51 |
| 0312.06.00.000-12 | 325 | 23520 (2400) | 16 | 705 | 640 | 500 | 43 | 45 | 15,41 | 17,21 |
| 0312.06.00.000-13 | 325 | 23520 (2400) | 16 | 705 | 640 | 500 | 43 | 45 | 15,41 | 17,21 |
| 0312.06.00.000-14 | 377 | 23520 (2400) | 16 | 780 | 640 | 600 | 43 | 45 | 19,11 | 21,51 |
| 0312.06.00.000-15 | 377 | 23520 (2400) | 16 | 780 | 640 | 600 | 43 | 45 | 19,11 | 21,51 |
| 0312.06.00.000-16 | 426 | 29400 (3000) | 16 | 850 | 640 | 650 | 43 | 45 | 19,81 | 22,06 |
| 0312.06.00.000-17 | 426 | 29400 (3000) | 16 | 850 | 640 | 650 | 43 | 45 | 19,81 | 22,06 |
| 0312.06.00.000-18 | 480 | 39200 (4000) | 20 | 795 | 705 | 700 | 51 | 45 | 34,01 | 37,96 |
| 0312.06.00.000-19 | 480 | 39200 (4000) | 20 | 795 | 705 | 700 | 51 | 45 | 34,01 | 37,96 |
| 0312.06.00.000-20 | 530 | 58800 (6000) | 24 | 865 | 775 | 700 | 62 | 55 | 43,19 | 48,95 |
| 0312.06.00.000-21 | 530 | 58800 (6000) | 24 | 865 | 775 | 700 | 62 | 55 | 43,19 | 48,95 |
Подвеска с двумя тягами. СБ 0312.07.00.000
Конструкция и размеры
Таблица №7
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | A | Масса, кг |
|---|---|---|---|---|---|---|
| 0312.07.00.000 | 57 | 2940 (300) | 10 | 470 | 400 | 4,17 |
| 0312.07.00.000-01 | 76 | 2940 (300) | 10 | 470 | 440 | 5,52 |
| 0312.07.00.000-02 | 89 | 4410 (450) | 10 | 470 | 550 | 7,07 |
| 0312.07.00.000-03 | 108 | 5880 (600) | 10 | 470 | 560 | 9,53 |
| 0312.07.00.000-04 | 133 | 8820 (900) | 12 | 500 | 600 | 14,32 |
| 0312.07.00.000-05 | 159 | 8820 (900) | 12 | 500 | 630 | 15,22 |
| 0312.07.00.000-06 | 194 | 18620 (1900) | 16 | 600 | 680 | 25,44 |
| 0312.07.00.000-07 | 219 | 19600 (2000) | 16 | 600 | 750 | 28,04 |
| 0312.07.00.000-08 | 273 | 29400 (3000) | 16 | 600 | 860 | 50,96 |
| 0312.07.00.000-09 | 325 | 47040 (4600) | 20 | 650 | 900 | 65,66 |
| 0312.07.00.000-10 | 377 | 47040 (4800) | 20 | 650 | 920 | 70,00 |
| 0312.07.00.000-11 | 426 | 58800 (6000) | 24 | 725 | 1030 | 92,39 |
| 0312.07.00.000-12 | 480 | 47040 (4800) | 20 | 650 | 1060 | 81,26 |
| 0312.07.00.000-13 | 530 | 66640 (6400) | 24 | 725 | 1150 | 126,09 |
Подвеска с двумя тягами. СБ 0312.08.00.000
Конструкция и размеры
Таблица №8
| Обозначение | Дн | Допускаемая вертикальная нагрузка Pmax, Н(кгс) | d | H | A | a | b | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 0312.08.00.000 | 57 | 2940 (300) | 10 | 575 | 400 | 26 | 25 | 6,05 |
| 0312.08.00.000-01 | 76 | 2940 (300) | 10 | 575 | 440 | 26 | 25 | 7,41 |
| 0312.08.00.000-02 | 89 | 4410 (450) | 10 | 575 | 550 | 26 | 25 | 8,95 |
| 0312.08.00.000-03 | 108 | 5880 (600) | 10 | 575 | 560 | 26 | 45 | 11,41 |
| 0312.08.00.000-04 | 133 | 8820 (900) | 12 | 600 | 600 | 34 | 45 | 16,85 |
| 0312.08.00.000-05 | 159 | 8820 (900) | 12 | 600 | 630 | 34 | 45 | 17,75 |
| 0312.08.00.000-06 | 194 | 18620 (1900) | 16 | 735 | 680 | 43 | 45 | 31,53 |
| 0312.08.00.000-07 | 219 | 19600 (2000) | 16 | 735 | 750 | 43 | 45 | 34,13 |
| 0312.08.00.000-08 | 273 | 29400 (3000) | 16 | 735 | 860 | 43 | 45 | 57,05 |
| 0312.08.00.000-09 | 325 | 47040 (4600) | 20 | 800 | 900 | 51 | 45 | 74,81 |
| 0312.08.00.000-10 | 377 | 47040 (4800) | 20 | 800 | 920 | 51 | 45 | 79,03 |
| 0312.08.00.000-11 | 426 | 58800 (6000) | 24 | 875 | 1030 | 62 | 45 | 104,38 |
| 0312.08.00.000-12 | 480 | 47040 (4800) | 20 | 200 | 1060 | 51 | 45 | 90,39 |
| 0312.08.00.000-13 | 530 | 66640 (6400) | 24 | 875 | 1150 | 62 | 45 | 137,08 |

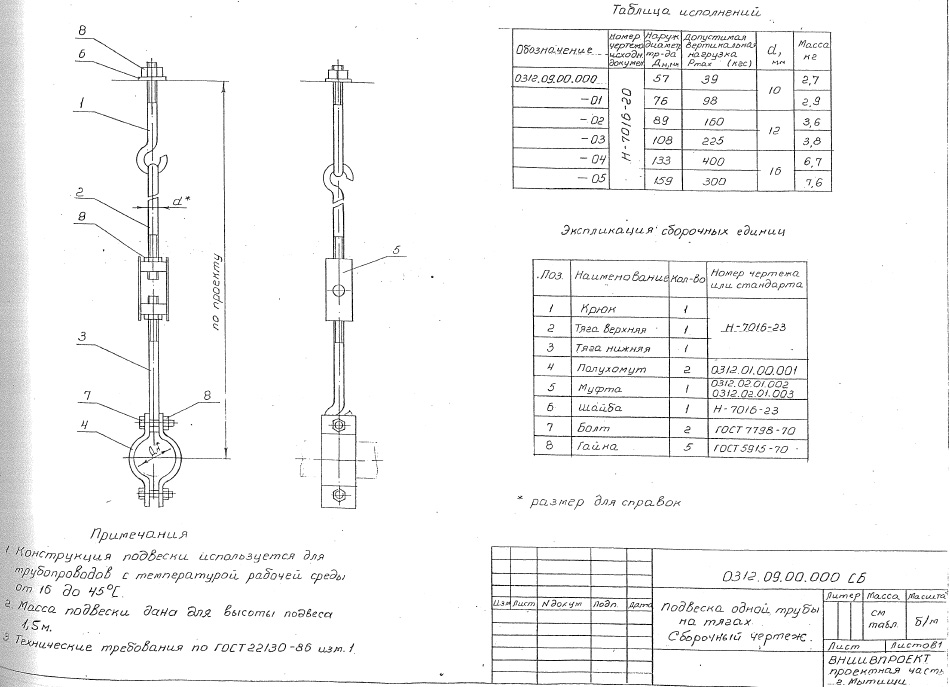

Подвеска одной трубы на тягах. СБ 0312.09.00.000
Конструкция и размеры
Таблица №9
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d | Масса, кг |
|---|---|---|---|---|
| 0312.09.00.000 | 57 | 39 | 10 | 2,7 |
| 0312.09.00.000-01 | 76 | 98 | 10 | 2,9 |
| 0312.09.00.000-02 | 89 | 160 | 12 | 3,6 |
| 0312.09.00.000-03 | 108 | 225 | 12 | 3,8 |
| 0312.09.00.000-04 | 133 | 400 | 16 | 6,7 |
| 0312.09.00.000-05 | 159 | 300 | 16 | 7,6 |

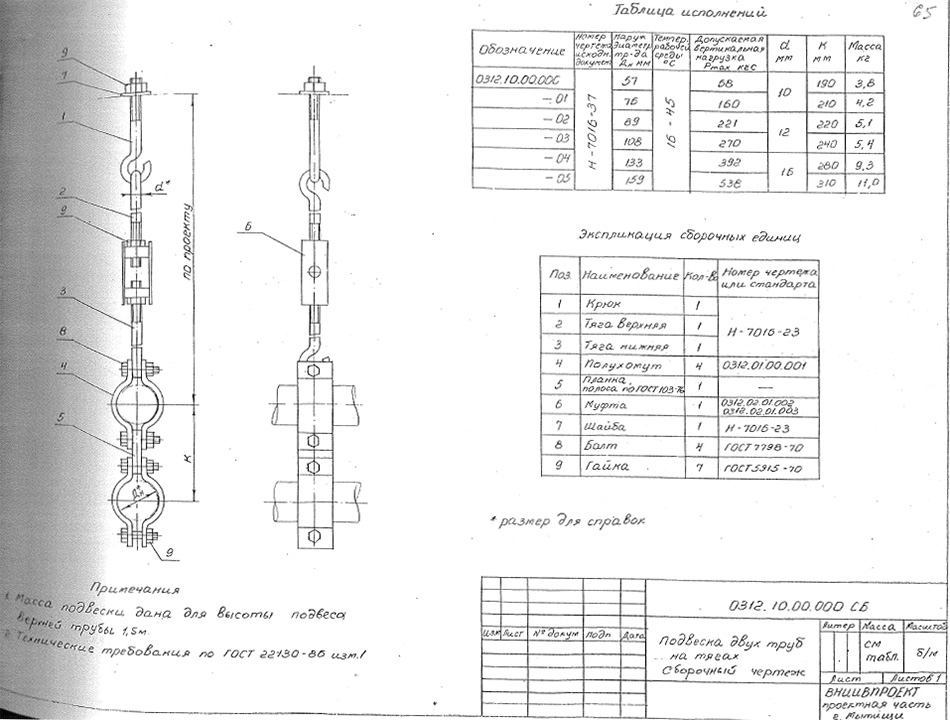

Подвеска двух труб на тягах. СБ 0312.10.00.000
Конструкция и размеры
Таблица №10
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|
| 0312.10.00.000 | 57 | 68 | 10 | 180 | 3,80 |
| 0312.10.00.000-01 | 76 | 160 | 10 | 210 | 4,20 |
| 0312.10.00.000-02 | 89 | 221 | 12 | 220 | 5,10 |
| 0312.10.00.000-03 | 108 | 270 | 12 | 240 | 5,40 |
| 0312.10.00.000-04 | 133 | 392 | 16 | 280 | 9,30 |
| 0312.10.00.000-05 | 159 | 532 | 16 | 310 | 11,00 |

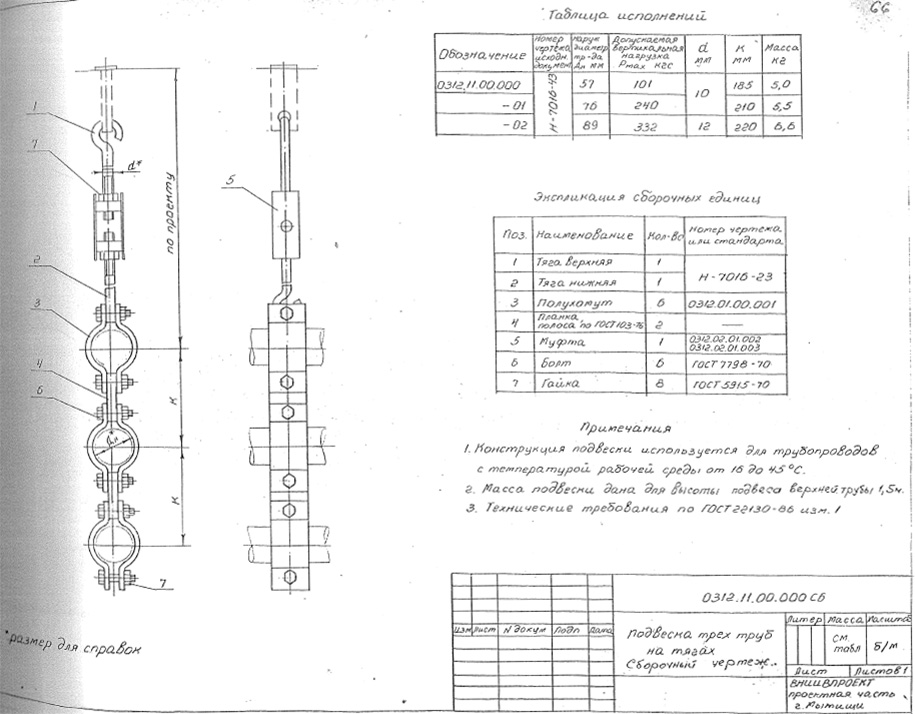

Подвеска трех труб на тягах. СБ 0312.11.00.000
Конструкция и размеры
Таблица №11
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|
| 0312.11.00.000 | 57 | 101 | 10 | 185 | 5,00 |
| 0312.11.00.000-01 | 76 | 240 | 10 | 210 | 5,50 |
| 0312.11.00.000-02 | 89 | 332 | 12 | 220 | 6,6 |

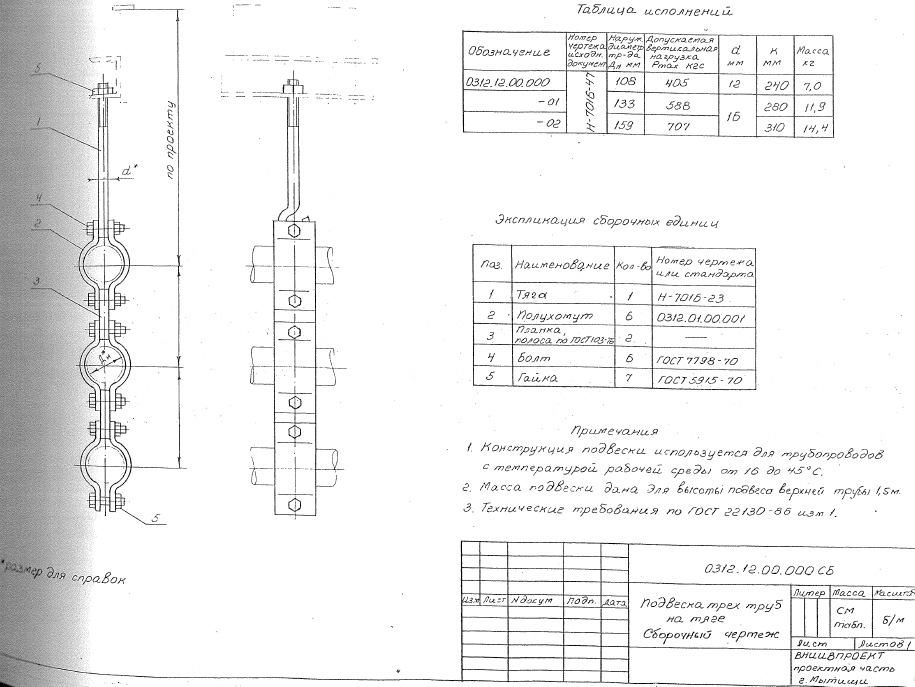

Подвеска трех труб на тяге. СБ 0312.12.00.000
Конструкция и размеры
Таблица №12
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|
| 0312.12.00.000 | 108 | 405 | 12 | 240 | 7,00 |
| 0312.12.00.000-01 | 133 | 588 | 16 | 280 | 11,90 |
| 0312.12.00.000-02 | 159 | 707 | 16 | 310 | 14,4 |

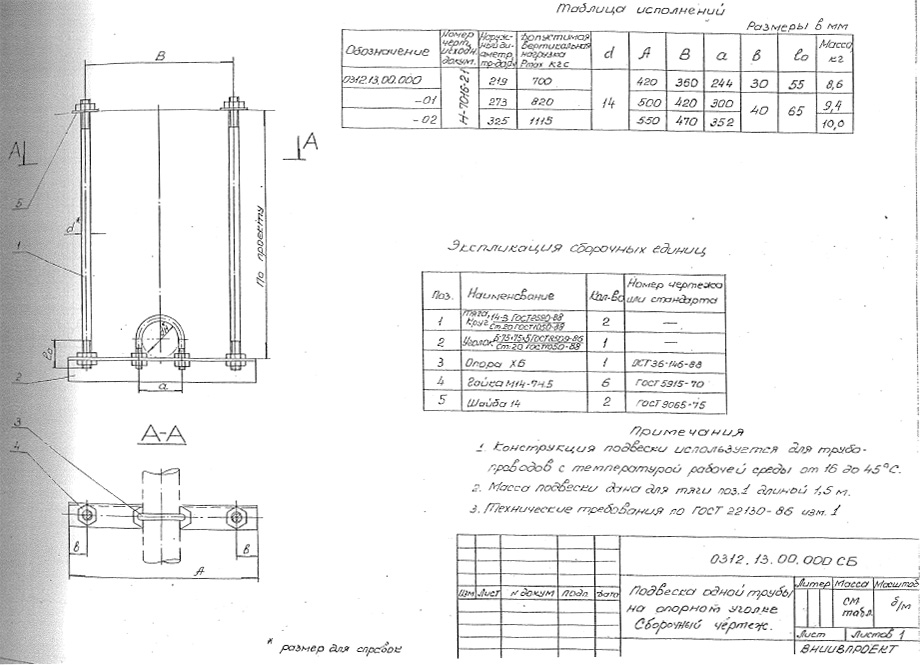

Подвеска одной трубы на опорном уголке. СБ 0312.13.00.000
Конструкция и размеры
Таблица №13
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d | A | B | a | b | lo | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.13.00.000 | 219 | 700 | 14 | 420 | 360 | 244 | 30 | 55 | 8,60 |
| 0312.13.00.000-01 | 273 | 820 | 14 | 500 | 420 | 300 | 40 | 65 | 9,40 |
| 0312.13.00.000-02 | 325 | 1115 | 14 | 550 | 470 | 352 | 40 | 65 | 10 |

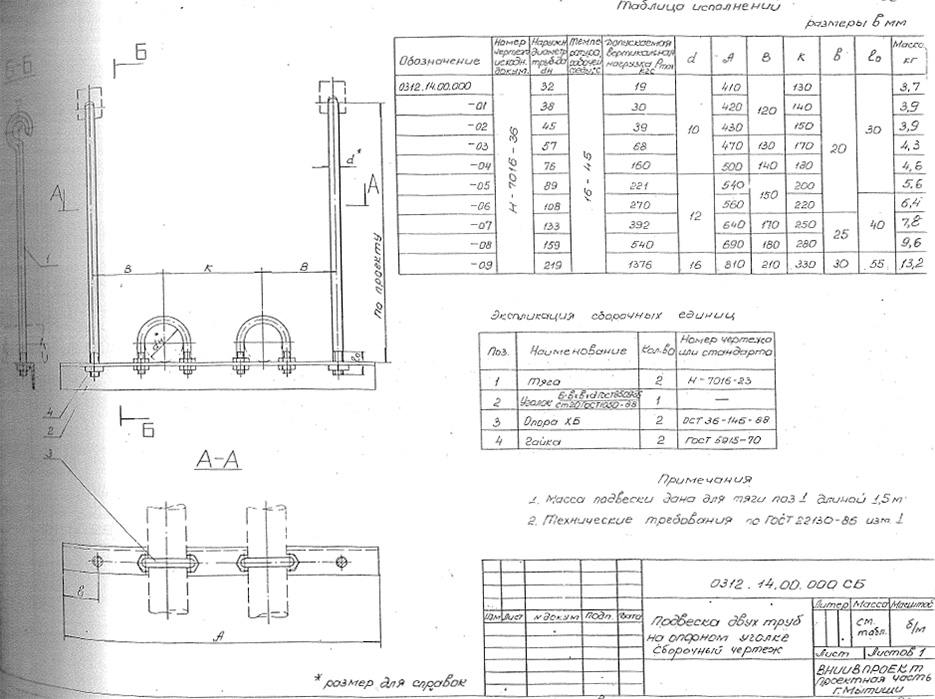

Подвеска двух труб на опорном уголке. СБ 0312.14.00.000
Конструкция и размеры
Таблица №14
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d | A | B | k | b | lo | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.14.00.000 | 32 | 19 | 10 | 410 | 120 | 130 | 20 | 30 | 3,70 |
| 0312.14.00.000-01 | 38 | 30 | 10 | 420 | 120 | 140 | 20 | 30 | 3,90 |
| 0312.14.00.000-02 | 45 | 39 | 10 | 430 | 120 | 150 | 20 | 30 | 3,9 |
| 0312.14.00.000-03 | 57 | 68 | 10 | 470 | 130 | 170 | 20 | 30 | 4,3 |
| 0312.14.00.000-04 | 76 | 160 | 10 | 500 | 140 | 180 | 20 | 30 | 4,6 |
| 0312.14.00.000-05 | 89 | 221 | 12 | 540 | 150 | 200 | 20 | 30 | 5,6 |
| 0312.14.00.000-06 | 108 | 270 | 12 | 560 | 150 | 220 | 20 | 40 | 6,4 |
| 0312.14.00.000-07 | 133 | 392 | 12 | 640 | 170 | 250 | 25 | 40 | 7,8 |
| 0312.14.00.000-08 | 159 | 540 | 12 | 690 | 180 | 280 | 25 | 40 | 9,6 |
| 0312.14.00.000-09 | 219 | 1376 | 16 | 810 | 210 | 330 | 30 | 55 | 13,2 |

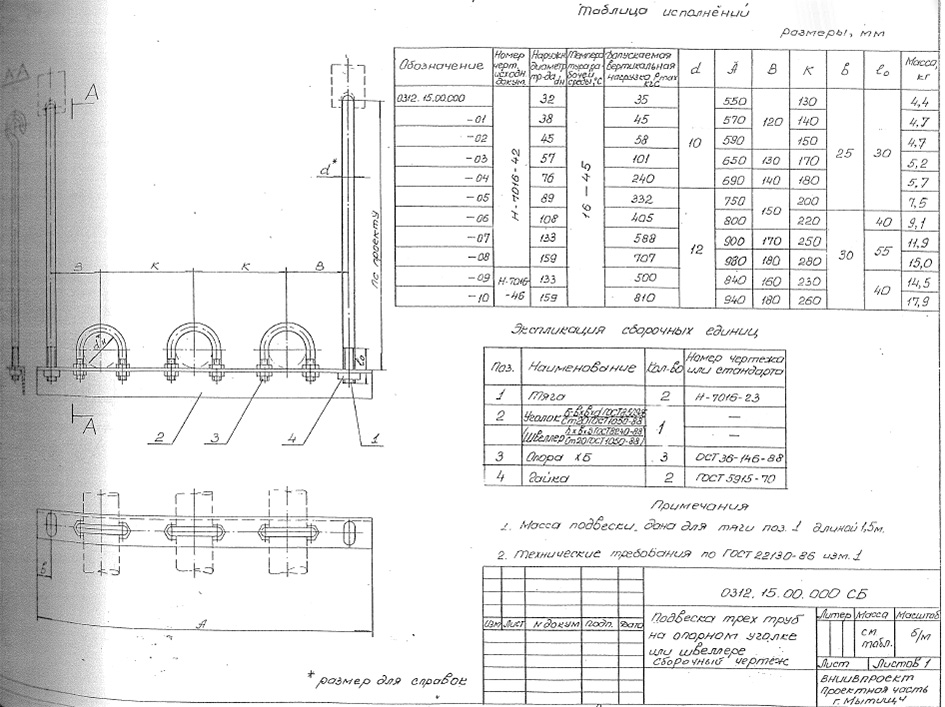

Подвеска трех труб на опорном уголке. СБ 0312.15.00.000
Конструкция и размеры
Таблица №15
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d | A | B | k | b | lo | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.15.00.000 | 32 | 35 | 10 | 550 | 120 | 130 | 25 | 30 | 4,40 |
| 0312.15.00.000-01 | 38 | 45 | 10 | 570 | 120 | 140 | 25 | 30 | 4,70 |
| 0312.15.00.000-02 | 45 | 58 | 10 | 590 | 120 | 150 | 25 | 30 | 4,70 |
| 0312.15.00.000-03 | 57 | 101 | 10 | 650 | 130 | 170 | 25 | 30 | 5,20 |
| 0312.15.00.000-04 | 76 | 240 | 10 | 690 | 140 | 180 | 25 | 30 | 5,70 |
| 0312.15.00.000-05 | 89 | 332 | 12 | 750 | 150 | 200 | 25 | 30 | 7,50 |
| 0312.15.00.000-06 | 108 | 405 | 12 | 800 | 150 | 220 | 30 | 40 | 9,10 |
| 0312.15.00.000-07 | 133 | 589 | 12 | 900 | 170 | 250 | 30 | 55 | 11,90 |
| 0312.15.00.000-08 | 159 | 707 | 12 | 980 | 180 | 280 | 30 | 55 | 15,00 |
| 0312.15.00.000-09 | 133 | 500 | 12 | 840 | 160 | 230 | 30 | 40 | 14,50 |
| 0312.15.00.000-10 | 159 | 810 | 12 | 940 | 180 | 260 | 30 | 40 | 17,90 |

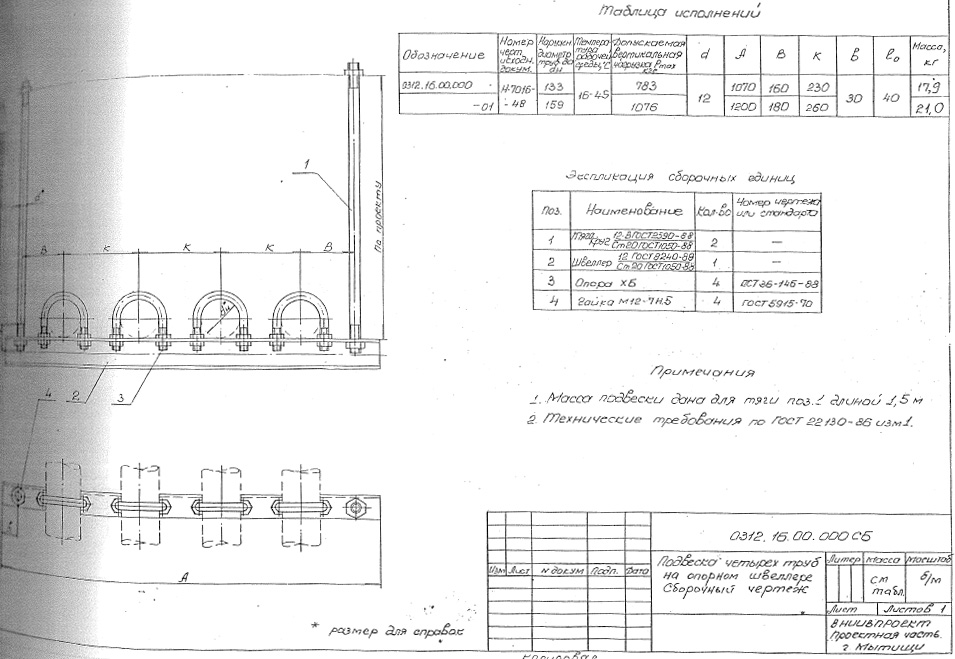

Подвеска четырех труб на опорном швеллере. СБ 0312.16.00.000
Конструкция и размеры
Таблица №16
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d | A | B | k | b | lo | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.16.00.000 | 133 | 783 | 12 | 1070 | 160 | 230 | 30 | 40 | 17,90 |
| 0312.16.00.000-01 | 159 | 1076 | 12 | 1200 | 180 | 260 | 30 | 40 | 21 |
Подвеска четырех труб на опорном уголке. СБ 0312.17.00.000
Конструкция и размеры
Таблица №17
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, (кгс) | d | A | B | k | b | lo | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.17.00.000 | 32 | 46 | 10 | 680 | 120 | 130 | 25 | 30 | 5,90 |
| 0312.17.00.000-01 | 38 | 60 | 10 | 710 | 120 | 140 | 25 | 30 | 6,30 |
| 0312.17.00.000-02 | 45 | 80 | 10 | 740 | 120 | 150 | 25 | 30 | 6,50 |
| 0312.17.00.000-03 | 57 | 135 | 10 | 820 | 130 | 170 | 25 | 30 | 7,10 |
| 0312.17.00.000-04 | 76 | 320 | 10 | 870 | 140 | 180 | 25 | 30 | 7,70 |
| 0312.17.00.000-05 | 89 | 448 | 10 | 950 | 150 | 200 | 25 | 30 | 8,00 |
| 0312.17.00.000-06 | 108 | 810 | 12 | 1010 | 150 | 220 | 25 | 40 | 12,30 |

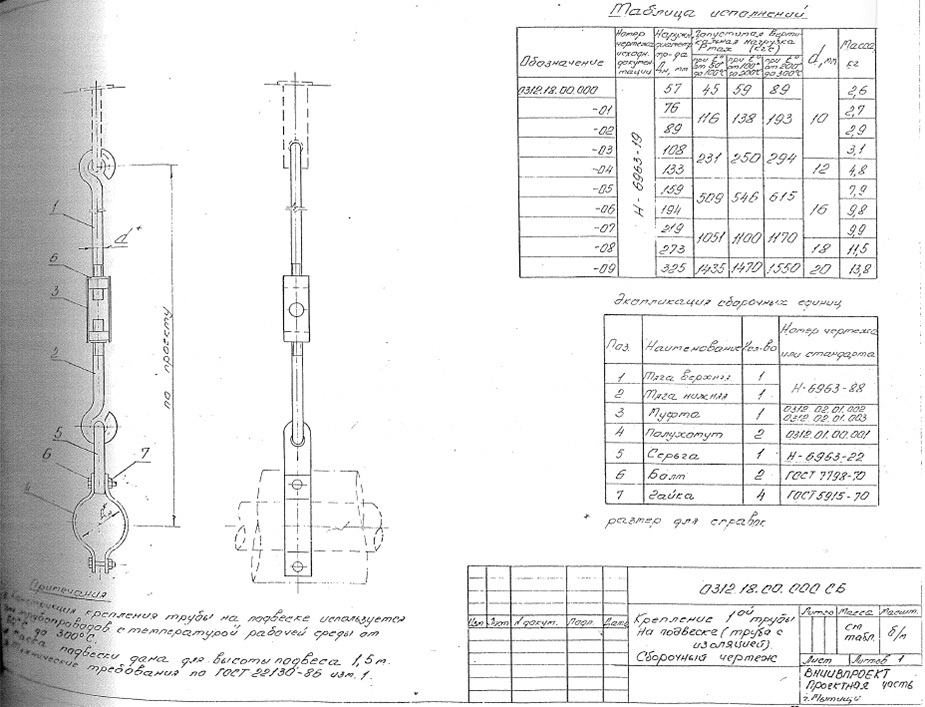

Крепление одной трубы на подвеске. СБ 0312.18.00.000
Конструкция и размеры
Таблица №18
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax (кгс) | d | Масса, кг | ||
|---|---|---|---|---|---|---|
| При t° от 50 - 100°С | При t° от 100 - 200°С | При t° от 200 - 300°С | ||||
| 0312.18.00.000 | 57 | 45 | 59 | 89 | 10 | 2,6 |
| 0312.18.00.000-01 | 76 | 116 | 138 | 193 | 10 | 2,7 |
| 0312.18.00.000-02 | 89 | 116 | 138 | 193 | 10 | 2,9 |
| 0312.18.00.000-03 | 108 | 231 | 250 | 294 | 10 | 3,1 |
| 0312.18.00.000-04 | 133 | 231 | 250 | 294 | 12 | 4,8 |
| 0312.18.00.000-05 | 159 | 509 | 546 | 615 | 16 | 7,9 |
| 0312.18.00.000-06 | 194 | 509 | 546 | 615 | 16 | 9,8 |
| 0312.18.00.000-07 | 219 | 1051 | 1100 | 1170 | 16 | 9,9 |
| 0312.18.00.000-08 | 273 | 1051 | 1100 | 1170 | 18 | 11,5 |
| 0312.18.00.000-09 | 325 | 1435 | 1470 | 1550 | 20 | 13,8 |

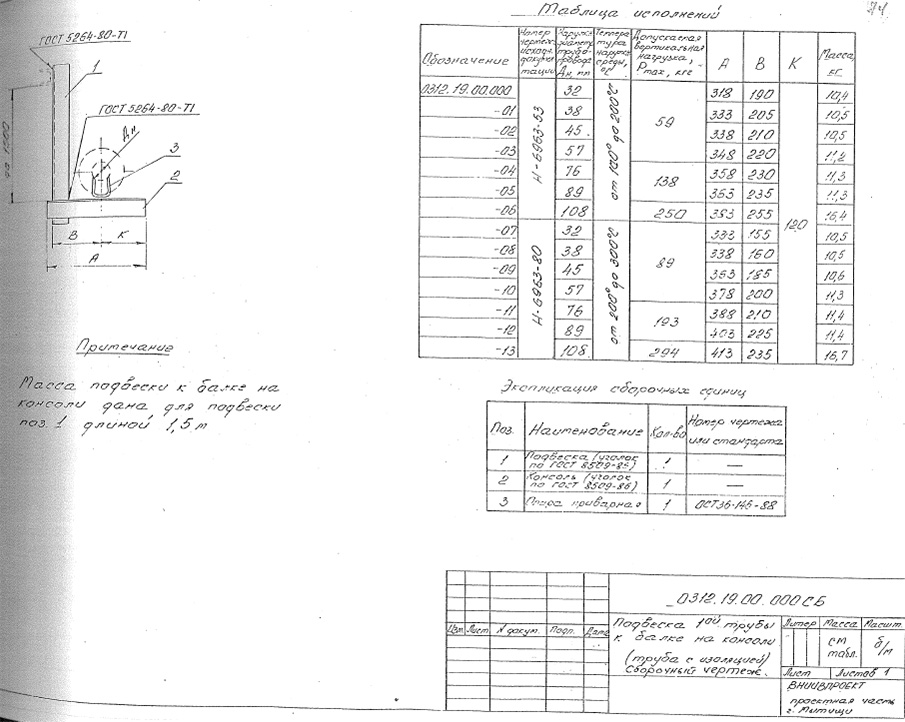

Подвеска одной трубы к балке на консоли. СБ 0312.19.00.000
Конструкция и размеры
Таблица №19
| Обозначение | Дн | Температура наружной среды °С | Допустимая вертикальная нагрузка Pmax, (кгс) | A | B | K | Масса, кг |
|---|---|---|---|---|---|---|---|
| 0312.19.00.000 | 32 | от 100 - 200°С | 59 | 318 | 190 | 120 | 10,40 |
| 0312.19.00.000-01 | 38 | от 100 - 200°С | 59 | 333 | 205 | 120 | 10,5 |
| 0312.19.00.000-02 | 45 | от 100 - 200°С | 59 | 338 | 210 | 120 | 10,5 |
| 0312.19.00.000-03 | 57 | от 100 - 200°С | 59 | 348 | 220 | 120 | 11,2 |
| 0312.19.00.000-04 | 76 | от 100 - 200°С | 138 | 358 | 230 | 120 | 11,3 |
| 0312.19.00.000-05 | 89 | от 100 - 200°С | 138 | 363 | 235 | 120 | 11,3 |
| 0312.19.00.000-06 | 108 | от 100 - 200°С | 250 | 383 | 255 | 120 | 16,4 |
| 0312.19.00.000-07 | 32 | от 200 - 300°С | 89 | 333 | 155 | 120 | 10,5 |
| 0312.19.00.000-08 | 38 | от 200 - 300°С | 89 | 338 | 160 | 120 | 10,5 |
| 0312.19.00.000-09 | 45 | от 200 - 300°С | 89 | 363 | 185 | 120 | 10,6 |
| 0312.19.00.000-10 | 57 | от 200 - 300°С | 89 | 378 | 200 | 120 | 11,3 |
| 0312.19.00.000-11 | 76 | от 200 - 300°С | 193 | 388 | 210 | 120 | 11,4 |
| 0312.19.00.000-12 | 89 | от 200 - 300°С | 193 | 403 | 225 | 120 | 11,4 |
| 0312.19.00.000-13 | 108 | от 200 - 300°С | 294 | 413 | 235 | 120 | 16,7 |

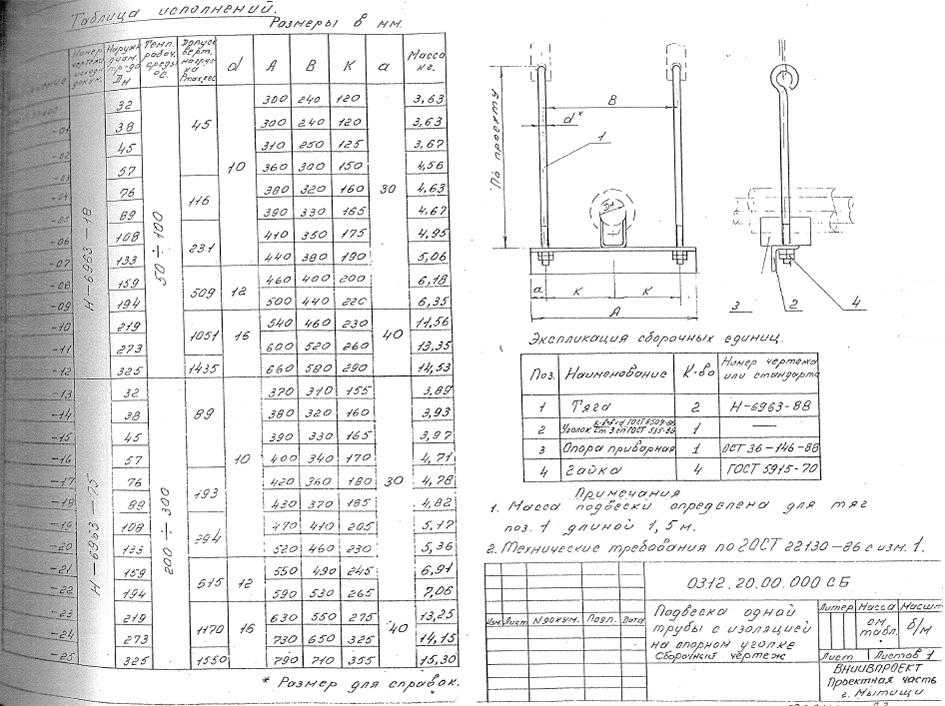

Подвеска одной трубы с изоляцией. СБ 0312.20.00.000
Конструкция и размеры
Таблица №20
| Обозначение | Дн | Температура наружной среды °С | Допустимая вертикальная нагрузка Pmax, (кгс) | d | A | B | K | a | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.20.00.000 | 32 | 50-100 | 45 | 10 | 300 | 240 | 120 | 30 | 3,63 |
| 0312.20.00.000-01 | 38 | 50-100 | 45 | 10 | 300 | 240 | 120 | 30 | 3,63 |
| 0312.20.00.000-02 | 45 | 50-100 | 45 | 10 | 340 | 250 | 125 | 30 | 3,67 |
| 0312.20.00.000-03 | 57 | 50-100 | 45 | 10 | 360 | 300 | 150 | 30 | 4,56 |
| 0312.20.00.000-04 | 76 | 50-100 | 116 | 10 | 380 | 320 | 160 | 30 | 4,63 |
| 0312.20.00.000-05 | 89 | 50-100 | 116 | 10 | 390 | 330 | 165 | 30 | 4,67 |
| 0312.20.00.000-06 | 108 | 50-100 | 231 | 10 | 410 | 350 | 175 | 30 | 4,95 |
| 0312.20.00.000-07 | 133 | 50-100 | 231 | 10 | 440 | 380 | 190 | 30 | 5,06 |
| 0312.20.00.000-08 | 159 | 50-100 | 509 | 12 | 460 | 400 | 200 | 30 | 6,18 |
| 0312.20.00.000-09 | 194 | 50-100 | 509 | 12 | 500 | 440 | 220 | 30 | 6,35 |
| 0312.20.00.000-10 | 219 | 50-100 | 1051 | 16 | 540 | 460 | 230 | 40 | 11,56 |
| 0312.20.00.000-11 | 273 | 50-100 | 1051 | 16 | 600 | 520 | 260 | 40 | 13,35 |
| 0312.20.00.000-12 | 325 | 50-100 | 1435 | 16 | 660 | 590 | 290 | 40 | 14,53 |
| 0312.20.00.000-13 | 32 | 200-300 | 89 | 10 | 370 | 310 | 155 | 30 | 3,89 |
| 0312.20.00.000-14 | 38 | 200-300 | 89 | 10 | 380 | 320 | 160 | 30 | 3,93 |
| 0312.20.00.000-15 | 45 | 200-300 | 89 | 10 | 390 | 330 | 165 | 30 | 3,97 |
| 0312.20.00.000-16 | 57 | 200-300 | 89 | 10 | 400 | 340 | 170 | 30 | 4,71 |
| 0312.20.00.000-17 | 76 | 200-300 | 193 | 10 | 420 | 360 | 180 | 30 | 4,78 |
| 0312.20.00.000-18 | 89 | 200-300 | 193 | 10 | 430 | 370 | 185 | 30 | 4,82 |
| 0312.20.00.000-19 | 108 | 200-300 | 294 | 10 | 470 | 410 | 205 | 30 | 5,17 |
| 0312.20.00.000-20 | 133 | 200-300 | 294 | 10 | 520 | 450 | 230 | 30 | 5,36 |
| 0312.20.00.000-21 | 159 | 200-300 | 515 | 12 | 550 | 490 | 245 | 30 | 6,91 |
| 0312.20.00.000-22 | 194 | 200-300 | 515 | 12 | 590 | 530 | 265 | 30 | 7,06 |
| 0312.20.00.000-23 | 219 | 200-300 | 1170 | 16 | 630 | 550 | 275 | 40 | 13,25 |
| 0312.20.00.000-24 | 273 | 200-300 | 1170 | 16 | 730 | 650 | 325 | 40 | 14,15 |
| 0312.20.00.000-25 | 325 | 200-300 | 1550 | 16 | 790 | 710 | 355 | 40 | 15,30 |

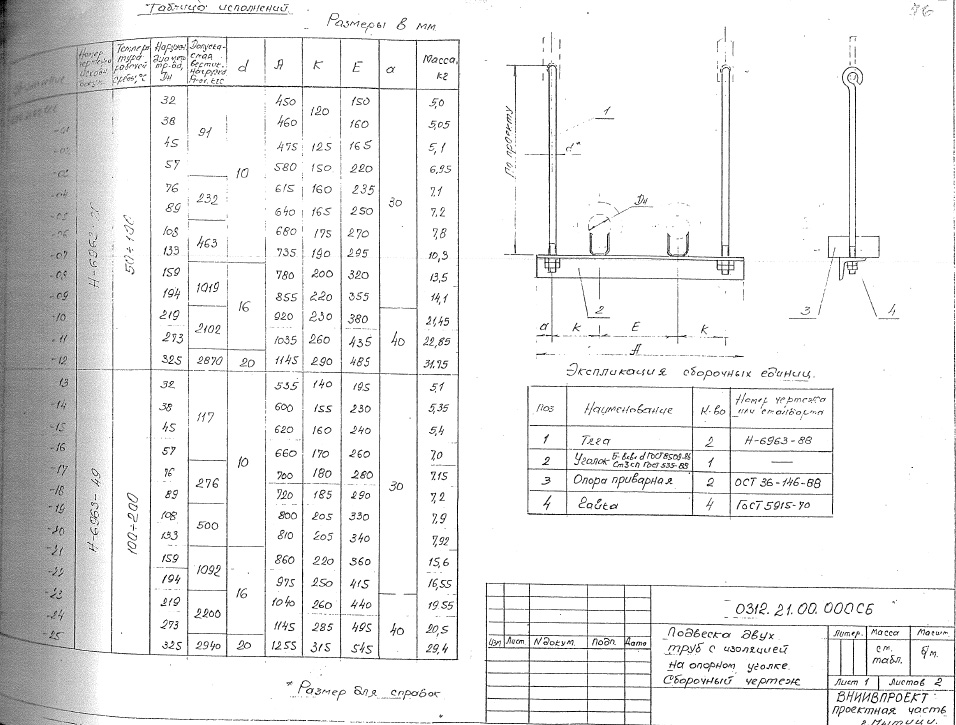

Подвеска двух труб с изоляцией. СБ 0312.21.00.000
Конструкция и размеры
Таблица №21
| Обозначение | Дн | Температура наружной среды °С | Допустимая вертикальная нагрузка Pmax, (кгс) | d | A | B | K | a | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.21.00.000 | 32 | 50-100 | 91 | 10 | 450 | 120 | 150 | 30 | 5,00 |
| 0312.21.00.000-01 | 38 | 50-100 | 91 | 10 | 460 | 120 | 160 | 30 | 5,05 |
| 0312.21.00.000-02 | 45 | 50-100 | 91 | 10 | 4758 | 125 | 165 | 30 | 5,10 |
| 0312.21.00.000-03 | 57 | 50-100 | 91 | 10 | 580 | 150 | 220 | 30 | 6,95 |
| 0312.21.00.000-04 | 76 | 50-100 | 232 | 10 | 615 | 160 | 235 | 30 | 7,10 |
| 0312.21.00.000-05 | 89 | 50-100 | 232 | 10 | 640 | 165 | 250 | 30 | 7,20 |
| 0312.21.00.000-06 | 108 | 50-100 | 463 | 10 | 680 | 175 | 270 | 30 | 7,80 |
| 0312.21.00.000-07 | 133 | 50-100 | 463 | 10 | 735 | 190 | 295 | 30 | 10,90 |
| 0312.21.00.000-08 | 159 | 50-100 | 1019 | 16 | 780 | 200 | 320 | 30 | 13,50 |
| 0312.21.00.000-09 | 194 | 50-100 | 1019 | 16 | 855 | 220 | 359 | 30 | 14,10 |
| 0312.21.00.000-10 | 219 | 50-100 | 2102 | 16 | 920 | 230 | 380 | 40 | 21,45 |
| 0312.21.00.000-11 | 273 | 50-100 | 2102 | 16 | 1035 | 260 | 435 | 40 | 22,85 |
| 0312.21.00.000-12 | 325 | 50-100 | 2870 | 20 | 1145 | 290 | 485 | 40 | 31,15 |
| 0312.21.00.000-13 | 32 | 100-200 | 117 | 10 | 535 | 140 | 195 | 30 | 5,10 |
| 0312.21.00.000-14 | 38 | 100-200 | 117 | 10 | 600 | 155 | 230 | 30 | 5,36 |
| 0312.21.00.000-15 | 45 | 100-200 | 117 | 10 | 620 | 160 | 240 | 30 | 5,40 |
| 0312.21.00.000-16 | 57 | 100-200 | 117 | 10 | 660 | 170 | 260 | 30 | 7,00 |
| 0312.21.00.000-17 | 76 | 100-200 | 276 | 10 | 700 | 180 | 280 | 30 | 7,15 |
| 0312.21.00.000-18 | 89 | 100-200 | 276 | 10 | 720 | 185 | 290 | 30 | 7,20 |
| 0312.21.00.000-19 | 108 | 100-200 | 500 | 10 | 800 | 205 | 330 | 30 | 7,90 |
| 0312.21.00.000-20 | 133 | 100-200 | 500 | 10 | 810 | 205 | 340 | 30 | 7,92 |
| 0312.21.00.000-21 | 159 | 100-200 | 1092 | 16 | 860 | 220 | 360 | 30 | 15,60 |
| 0312.21.00.000-22 | 194 | 100-200 | 1092 | 16 | 975 | 250 | 415 | 30 | 16,55 |
| 0312.21.00.000-23 | 219 | 100-200 | 2200 | 16 | 1040 | 260 | 440 | 40 | 19,55 |
| 0312.21.00.000-24 | 273 | 100-200 | 2200 | 16 | 1145 | 285 | 495 | 40 | 20,50 |
| 0312.21.00.000-25 | 325 | 100-200 | 2940 | 20 | 1255 | 315 | 545 | 40 | 29,40 |
| 0312.21.00.000-26 | 32 | 200-300 | 177 | 10 | 600 | 155 | 230 | 30 | 5,35 |
| 0312.21.00.000-27 | 38 | 200-300 | 177 | 10 | 620 | 160 | 240 | 30 | 5,50 |
| 0312.21.00.000-28 | 45 | 200-300 | 177 | 10 | 675 | 165 | 285 | 30 | 5,71 |
| 0312.21.00.000-29 | 57 | 200-300 | 177 | 10 | 720 | 170 | 320 | 30 | 7,20 |
| 0312.21.00.000-30 | 76 | 200-300 | 386 | 10 | 755 | 180 | 335 | 30 | 7,70 |
| 0312.21.00.000-31 | 89 | 200-300 | 386 | 10 | 800 | 185 | 370 | 30 | 7,90 |
| 0312.21.00.000-32 | 108 | 200-300 | 504 | 10 | 860 | 205 | 390 | 30 | 10,00 |
| 0312.21.00.000-33 | 133 | 200-300 | 504 | 10 | 935 | 230 | 415 | 30 | 10,20 |
| 0312.21.00.000-34 | 159 | 200-300 | 1230 | 16 | 990 | 245 | 440 | 30 | 13,70 |
| 0312.21.00.000-35 | 194 | 200-300 | 1230 | 16 | 1060 | 265 | 470 | 30 | 17,50 |
| 0312.21.00.000-36 | 219 | 200-300 | 2340 | 16 | 1150 | 275 | 520 | 40 | 24,30 |
| 0312.21.00.000-37 | 273 | 200-300 | 2340 | 16 | 1305 | 325 | 575 | 40 | 26,20 |
| 0312.21.00.000-38 | 325 | 200-300 | 3100 | 20 | 1415 | 355 | 625 | 40 | 36,00 |

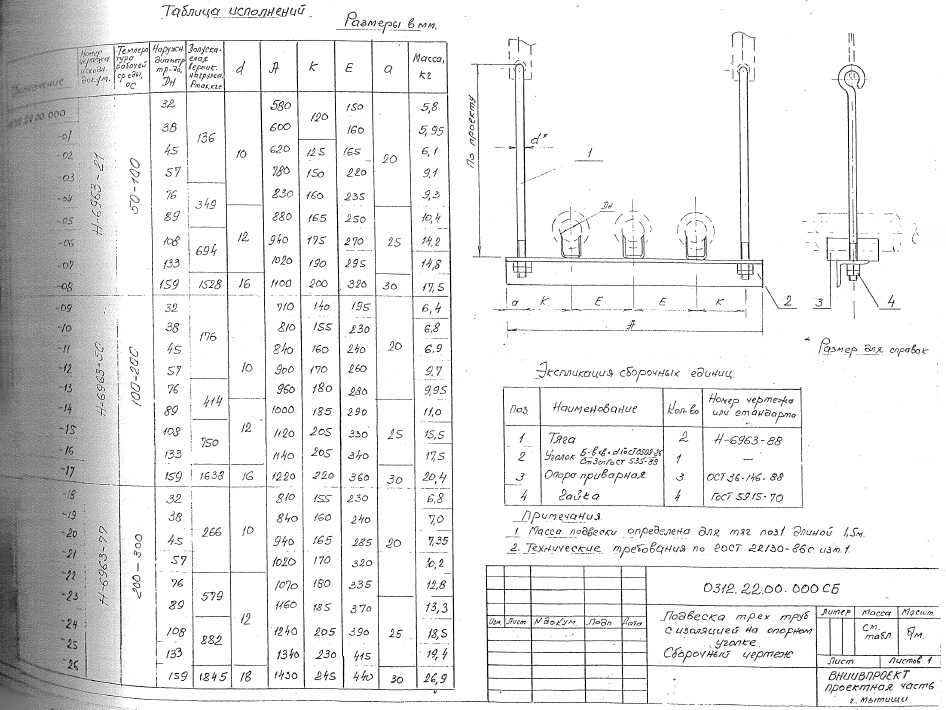

Подвеска трех труб с изоляцией. СБ 0312.22.00.000
Конструкция и размеры
Таблица №22
| Обозначение | Дн | Температура наружной среды °С | Допустимая вертикальная нагрузка Pmax, (кгс) | d | A | K | E | a | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.22.00.000 | 32 | 50-100 | 136 | 10 | 580 | 120 | 150 | 20 | 5,80 |
| 0312.22.00.000-01 | 38 | 50-100 | 136 | 10 | 600 | 120 | 160 | 20 | 5,95 |
| 0312.22.00.000-02 | 45 | 50-100 | 136 | 10 | 620 | 125 | 165 | 20 | 6,10 |
| 0312.22.00.000-03 | 57 | 50-100 | 136 | 10 | 780 | 150 | 220 | 20 | 9,10 |
| 0312.22.00.000-04 | 76 | 50-100 | 349 | 10 | 830 | 160 | 235 | 20 | 9,30 |
| 0312.22.00.000-05 | 89 | 50-100 | 349 | 12 | 880 | 165 | 250 | 25 | 10,40 |
| 0312.22.00.000-06 | 108 | 50-100 | 694 | 12 | 940 | 175 | 270 | 25 | 14,20 |
| 0312.22.00.000-07 | 133 | 50-100 | 694 | 12 | 1020 | 190 | 295 | 25 | 14,80 |
| 0312.22.00.000-08 | 159 | 50-100 | 1528 | 16 | 1100 | 200 | 320 | 30 | 17,50 |
| 0312.22.00.000-09 | 32 | 100-200 | 176 | 10 | 710 | 140 | 195 | 20 | 6,40 |
| 0312.22.00.000-10 | 38 | 100-200 | 176 | 10 | 810 | 155 | 230 | 20 | 6,80 |
| 0312.22.00.000-11 | 45 | 100-200 | 176 | 10 | 840 | 160 | 240 | 20 | 6,90 |
| 0312.22.00.000-12 | 57 | 100-200 | 176 | 10 | 900 | 170 | 260 | 20 | 9,70 |
| 0312.22.00.000-13 | 76 | 100-200 | 414 | 10 | 960 | 180 | 280 | 20 | 9,95 |
| 0312.22.00.000-14 | 89 | 100-200 | 414 | 12 | 1000 | 185 | 290 | 25 | 11,00 |
| 0312.22.00.000-15 | 108 | 100-200 | 750 | 12 | 1120 | 205 | 330 | 25 | 15,50 |
| 0312.22.00.000-16 | 133 | 100-200 | 750 | 12 | 1140 | 205 | 340 | 25 | 17,50 |
| 0312.22.00.000-17 | 159 | 100-200 | 1638 | 16 | 1220 | 220 | 360 | 30 | 20,40 |
| 0312.22.00.000-18 | 32 | 200-300 | 266 | 10 | 810 | 155 | 230 | 20 | 6,80 |
| 0312.22.00.000-19 | 38 | 200-300 | 266 | 10 | 840 | 160 | 240 | 20 | 7,00 |
| 0312.22.00.000-20 | 45 | 200-300 | 266 | 10 | 940 | 165 | 285 | 20 | 7,35 |
| 0312.22.00.000-21 | 57 | 200-300 | 266 | 10 | 1020 | 170 | 320 | 20 | 10,20 |
| 0312.22.00.000-22 | 76 | 200-300 | 579 | 12 | 1070 | 180 | 335 | 20 | 12,80 |
| 0312.22.00.000-23 | 89 | 200-300 | 579 | 12 | 1160 | 185 | 370 | 25 | 13,30 |
| 0312.22.00.000-24 | 108 | 200-300 | 882 | 12 | 1240 | 205 | 390 | 25 | 18,50 |
| 0312.22.00.000-25 | 133 | 200-300 | 882 | 12 | 1340 | 230 | 415 | 25 | 19,40 |
| 0312.22.00.000-26 | 159 | 200-300 | 1845 | 18 | 1430 | 245 | 440 | 30 | 26,90 |

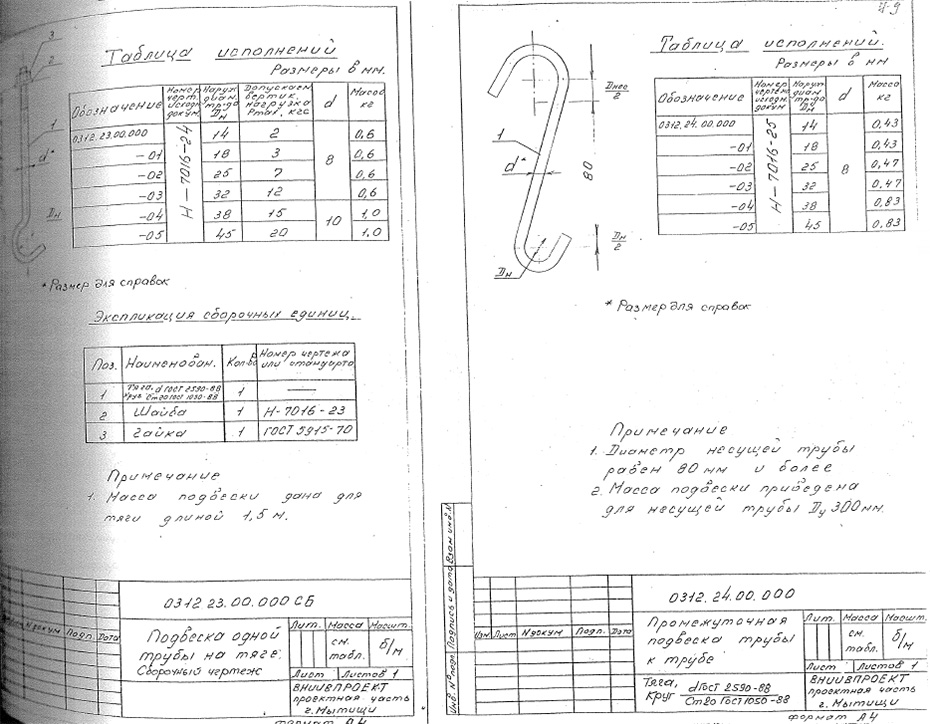

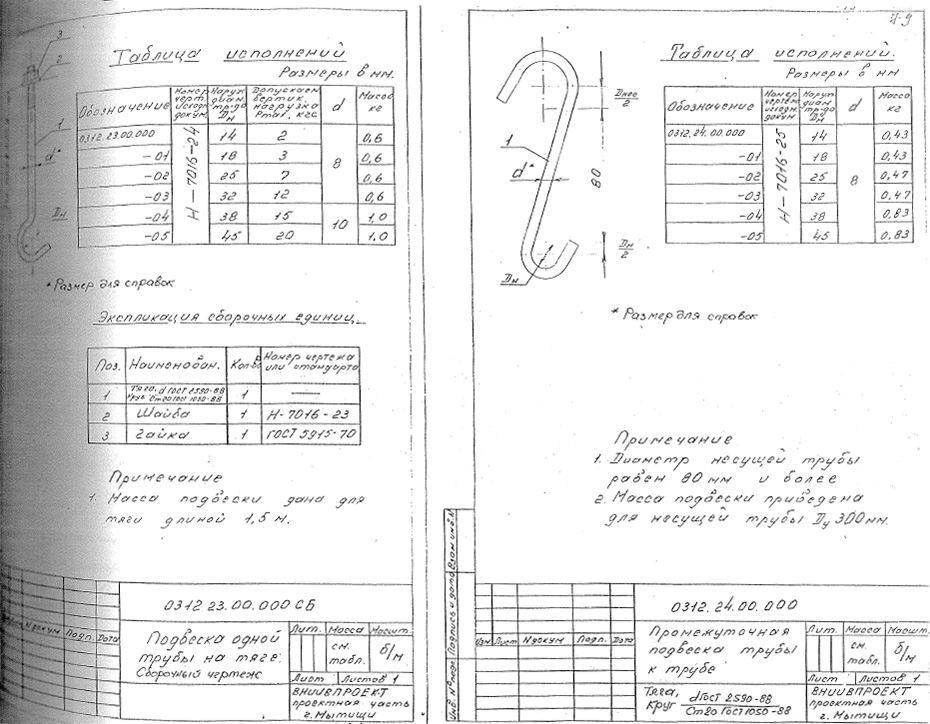

Подвеска одной трубы на тяге. СБ 0312.23.00.000
Конструкция и размеры
Таблица №23
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, (кгс) | d | Масса, кг |
|---|---|---|---|---|
| 0312.23.00.000 | 14 | 2 | 8 | 0,60 |
| 0312.23.00.000-01 | 18 | 3 | 8 | 0,60 |
| 0312.23.00.000-02 | 25 | 7 | 8 | 0,60 |
| 0312.23.00.000-03 | 32 | 12 | 8 | 0,60 |
| 0312.23.00.000-04 | 38 | 15 | 10 | 1,00 |
| 0312.23.00.000-05 | 45 | 20 | 10 | 1,00 |
Промежуточная подвеска трубы к трубе. СБ 0312.24.00.000
Конструкция и размеры
Таблица №24
| Обозначение | Дн | d | Масса, кг |
|---|---|---|---|
| 0312.24.00.000 | 14 | 8 | 0,43 |
| 0312.24.00.000-01 | 18 | 8 | 0,43 |
| 0312.24.00.000-02 | 25 | 8 | 0,47 |
| 0312.24.00.000-03 | 32 | 8 | 0,47 |
| 0312.24.00.000-04 | 38 | 8 | 0,83 |
| 0312.24.00.000-05 | 45 | 8 | 0,83 |

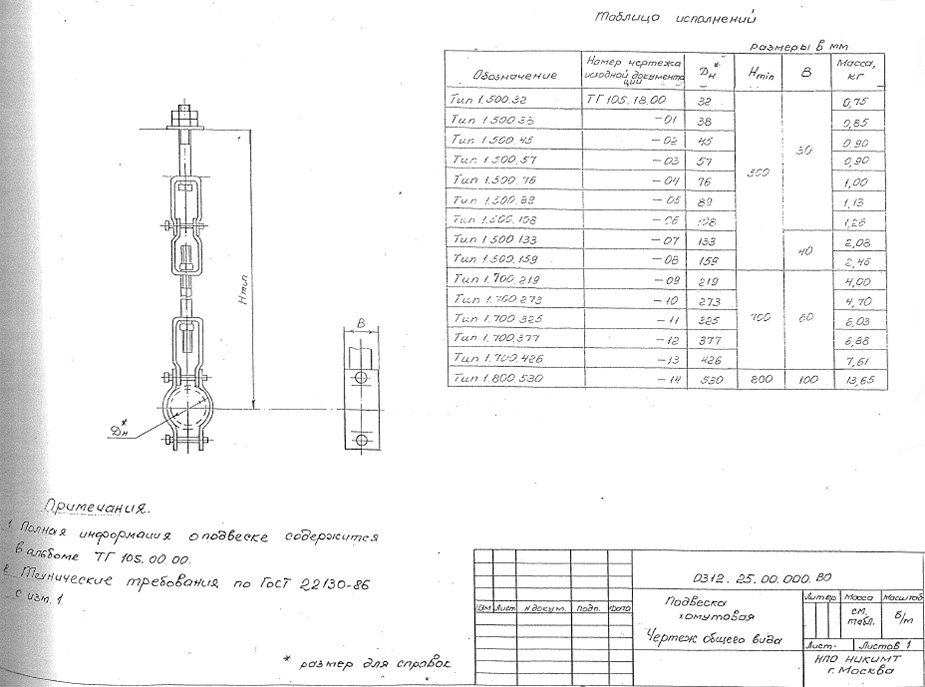

Подвеска хомутовая. СБ 0312.25.00.000
Конструкция и размеры
Таблица №25
| Обозначение | Номер чертежа исходной документации | Дн | Hmin | Масса, кг |
|---|---|---|---|---|
| Тип 1.500.32 | ТГ 105.18.00 | 32 | 500 | 0,75 |
| Тип 1.500.38 | ТГ 105.18.00-01 | 38 | 500 | 0,85 |
| Тип 1.500.45 | ТГ 105.18.00-02 | 45 | 500 | 0,90 |
| Тип 1.500.57 | ТГ 105.18.00-03 | 57 | 500 | 0,90 |
| Тип 1.500.76 | ТГ 105.18.00-04 | 76 | 500 | 1,00 |
| Тип 1.500.89 | ТГ 105.18.00-05 | 89 | 500 | 1,13 |
| Тип 1.500.108 | ТГ 105.18.00-06 | 108 | 500 | 1,25 |
| Тип 1.500.133 | ТГ 105.18.00-07 | 133 | 500 | 2,08 |
| Тип 1.500.159 | ТГ 105.18.00-08 | 159 | 500 | 2,45 |
| Тип 1.700.219 | ТГ 105.18.00-09 | 219 | 700 | 4,00 |
| Тип 1.700.273 | ТГ 105.18.00-10 | 273 | 700 | 4,70 |
| Тип 1.700.325 | ТГ 105.18.00-11 | 325 | 700 | 8,03 |
| Тип 1.700.377 | ТГ 105.18.00-12 | 377 | 700 | 8,88 |
| Тип 1.700.426 | ТГ 105.18.00-13 | 426 | 700 | 7,61 |
| Тип 1.500.530 | ТГ 105.18.00-14 | 530 | 800 | 13,65 |

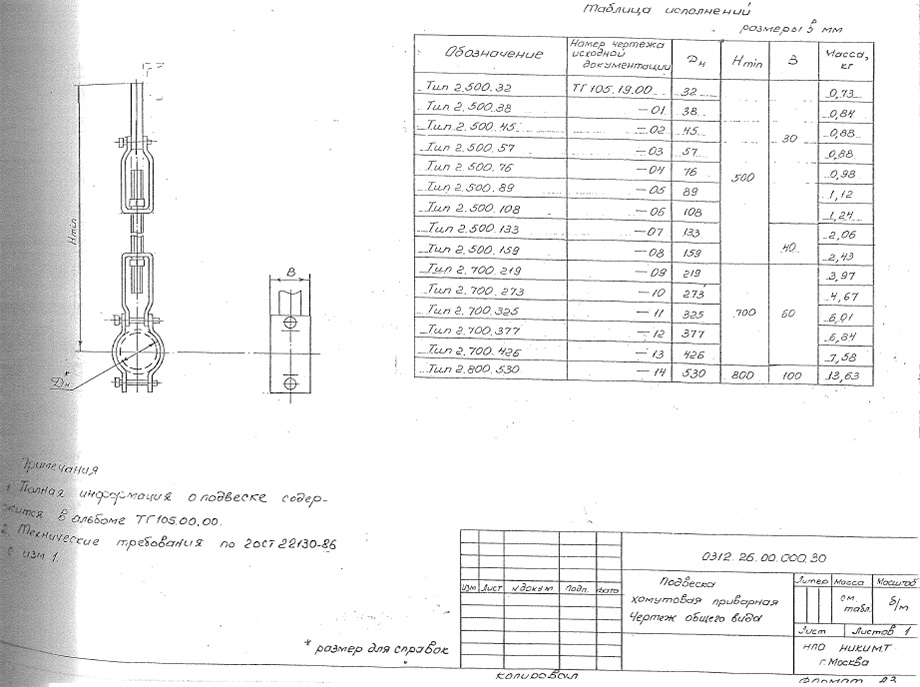

Подвеска хомутовая приварная. СБ 0312.26.00.000
Конструкция и размеры
Таблица №26
| Обозначение | Номер чертежа исходной документации | Дн | Hmin | B | Масса, кг |
|---|---|---|---|---|---|
| Тип 2.500.32 | ТГ 105.19.00 | 32 | 500 | 30 | 0,73 |
| Тип 2.500.38 | ТГ 105.19.00-01 | 38 | 500 | 30 | 0,84 |
| Тип 2.500.45 | ТГ 105.19.00-02 | 45 | 500 | 30 | 0,88 |
| Тип 2.500.57 | ТГ 105.19.00-03 | 57 | 500 | 30 | 0,88 |
| Тип 2.500.76 | ТГ 105.19.00-04 | 76 | 500 | 30 | 0,98 |
| Тип 2.500.89 | ТГ 105.19.00-05 | 89 | 500 | 30 | 1,12 |
| Тип 2.500.108 | ТГ 105.19.00-06 | 108 | 500 | 30 | 1,24 |
| Тип 2.500.133 | ТГ 105.19.00-07 | 133 | 500 | 40 | 2,06 |
| Тип 2.500.159 | ТГ 105.19.00-08 | 159 | 500 | 40 | 2,43 |
| Тип 2.700.219 | ТГ 105.19.00-09 | 219 | 700 | 60 | 3,97 |
| Тип 2.700.273 | ТГ 105.19.00-10 | 273 | 700 | 60 | 4,67 |
| Тип 2.700.325 | ТГ 105.19.00-11 | 325 | 700 | 60 | 6,01 |
| Тип 2.700.377 | ТГ 105.19.00-12 | 377 | 700 | 60 | 6,84 |
| Тип 2.700.426 | ТГ 105.19.00-13 | 426 | 700 | 60 | 7,58 |
| Тип 2.800.530 | ТГ 105.19.00-14 | 530 | 800 | 100 | 13,63 |

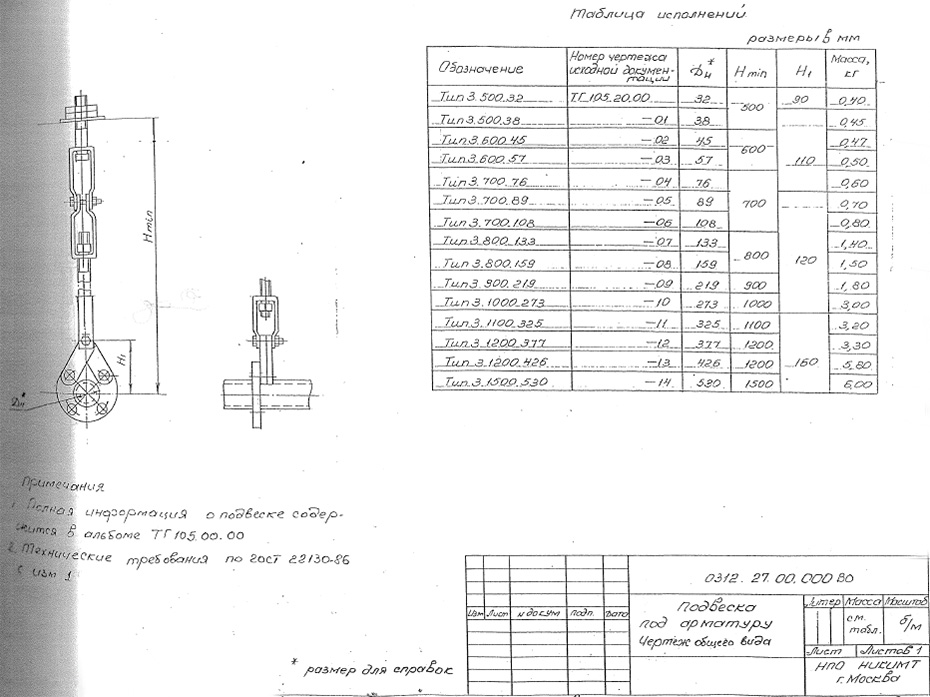

Подвеска под арматуру. СБ 0312.27.00.000
Конструкция и размеры
Таблица №27
| Обозначение | Номер чертежа исходной документации | Дн | Hmin | H1 | Масса, кг |
|---|---|---|---|---|---|
| Тип 3.500.32 | ТГ 105.20.00 | 32 | 500 | 90 | 0,40 |
| Тип 3.500.38 | ТГ 105.20.00-01 | 38 | 500 | 110 | 0,45 |
| Тип 3.500.45 | ТГ 105.20.00-02 | 45 | 600 | 110 | 0,47 |
| Тип 3.500.57 | ТГ 105.20.00-03 | 57 | 600 | 110 | 0,50 |
| Тип 3.700.76 | ТГ 105.20.00-04 | 76 | 700 | 110 | 0,60 |
| Тип 3.700.89 | ТГ 105.20.00-05 | 89 | 700 | 120 | 0,70 |
| Тип 3.700.108 | ТГ 105.20.00-06 | 108 | 700 | 120 | 0,58 |
| Тип 3.800.133 | ТГ 105.20.00-07 | 133 | 800 | 120 | 1,40 |
| Тип 3.800.159 | ТГ 105.20.00-08 | 159 | 800 | 120 | 1,50 |
| Тип 3.900.219 | ТГ 105.20.00-09 | 219 | 900 | 120 | 1,80 |
| Тип 3.1000.273 | ТГ 105.20.00-10 | 273 | 1000 | 120 | 3,00 |
| Тип 3.1100.325 | ТГ 105.20.00-11 | 325 | 1100 | 150 | 3,20 |
| Тип 3.1200.377 | ТГ 105.20.00-12 | 377 | 1200 | 150 | 3,30 |
| Тип 3.1200.426 | ТГ 105.20.00-13 | 426 | 1200 | 150 | 5,80 |
| Тип 3.1500.530 | ТГ 105.20.00-14 | 530 | 1500 | 150 | 6,00 |

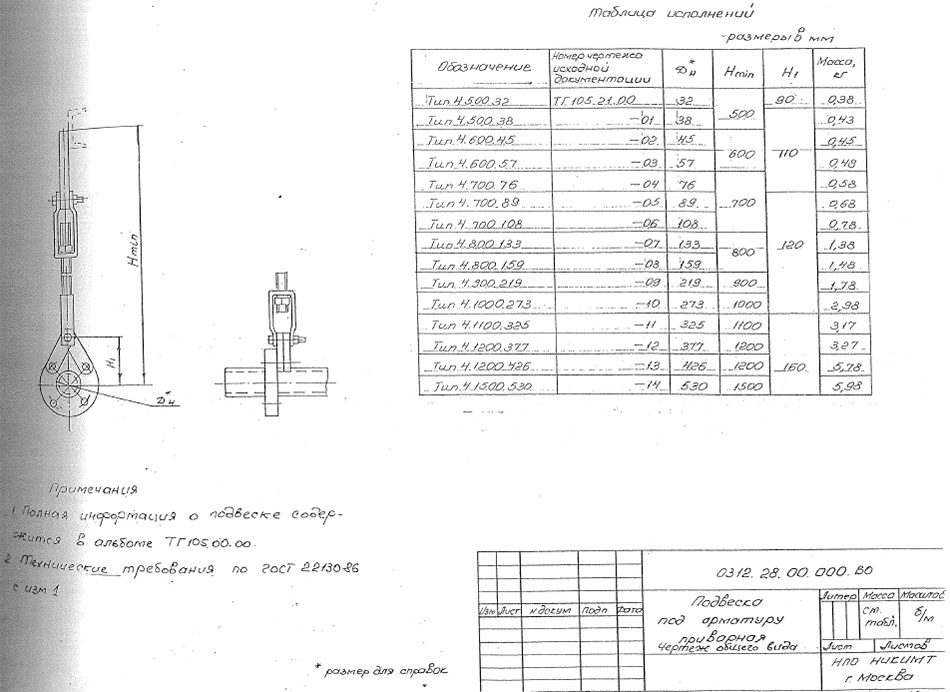

Подвеска под арматуру приварная. СБ 0312.28.00.000
Конструкция и размеры
Таблица №28
| Обозначение | Номер чертежа исходной документации | Дн | Hmin | H1 | Масса, кг |
|---|---|---|---|---|---|
| Тип 4.500.32 | ТГ 105.21.00 | 32 | 500 | 90 | 0,38 |
| Тип 4.500.38 | ТГ 105.21.00-01 | 38 | 500 | 110 | 0,43 |
| Тип 4.600.45 | ТГ 105.21.00-02 | 45 | 600 | 110 | 0,45 |
| Тип 4.600.57 | ТГ 105.21.00-03 | 57 | 600 | 110 | 0,48 |
| Тип 4.700.76 | ТГ 105.21.00-04 | 76 | 700 | 110 | 0,58 |
| Тип 4.700.89 | ТГ 105.21.00-05 | 89 | 700 | 120 | 0,68 |
| Тип 4.700.108 | ТГ 105.21.00-06 | 108 | 700 | 120 | 0,78 |
| Тип 4.800.133 | ТГ 105.21.00-07 | 133 | 800 | 120 | 1,38 |
| Тип 4.800.159 | ТГ 105.21.00-08 | 159 | 800 | 120 | 1,48 |
| Тип 4.900.219 | ТГ 105.21.00-09 | 219 | 900 | 120 | 1,78 |
| Тип 4.1000.273 | ТГ 105.21.00-10 | 273 | 1000 | 120 | 2,98 |
| Тип 4.1100.325 | ТГ 105.21.00-11 | 325 | 1100 | 160 | 3,17 |
| Тип 4.1200.377 | ТГ 105.21.00-12 | 377 | 1200 | 160 | 3,27 |
| Тип 4.1200.426 | ТГ 105.21.00-13 | 426 | 1200 | 160 | 5,78 |
| Тип 4.1500.530 | ТГ 105.21.00-14 | 530 | 1500 | 160 | 5,98 |

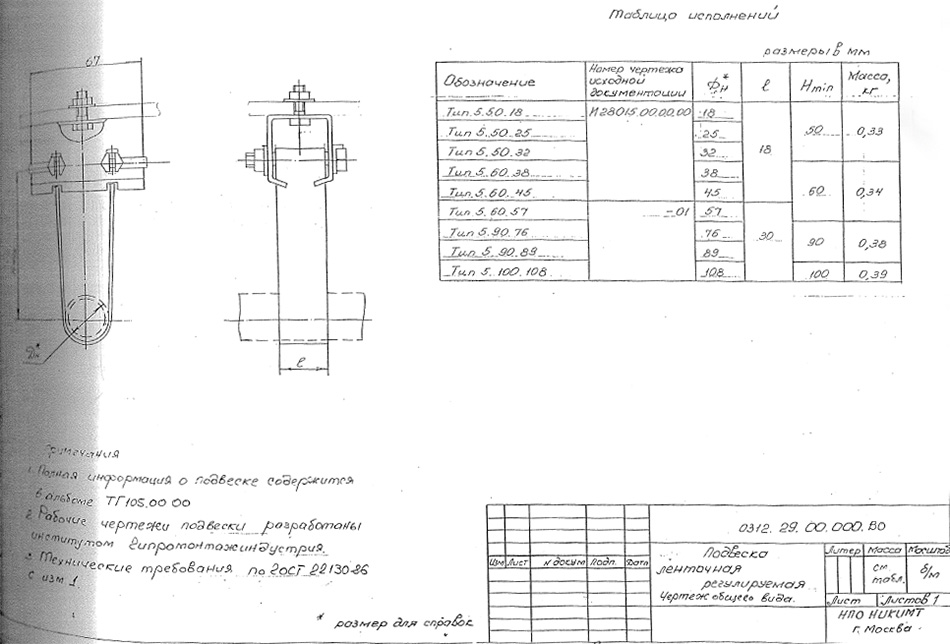

Подвеска ленточная регулируемая. СБ 0312.29.00.000
Конструкция и размеры
Таблица №29
| Обозначение | Номер чертежа исходной документации | Дн | l | Hmin | Масса, кг |
|---|---|---|---|---|---|
| Тип 5.50.18 | И 28015.00.00.00 | 18 | 18 | 50 | 0,33 |
| Тип 5.50.25 | И 28015.00.00.00 | 25 | 18 | 50 | 0,33 |
| Тип 5.50.32 | И 28015.00.00.00 | 32 | 18 | 50 | 0,33 |
| Тип 5.50.38 | И 28015.00.00.00 | 38 | 18 | 60 | 0,34 |
| Тип 5.60.45 | И 28015.00.00.00 | 45 | 18 | 60 | 0,34 |
| Тип 5.60.57 | И 28015.00.00.00-01 | 57 | 30 | 60 | 0,34 |
| Тип 5.90.76 | И 28015.00.00.00-01 | 76 | 30 | 90 | 0,38 |
| Тип 5.90.89 | И 28015.00.00.00-01 | 89 | 30 | 90 | 0,38 |
| Тип 5.100.108 | И 28015.00.00.00-01 | 108 | 30 | 100 | 0,39 |

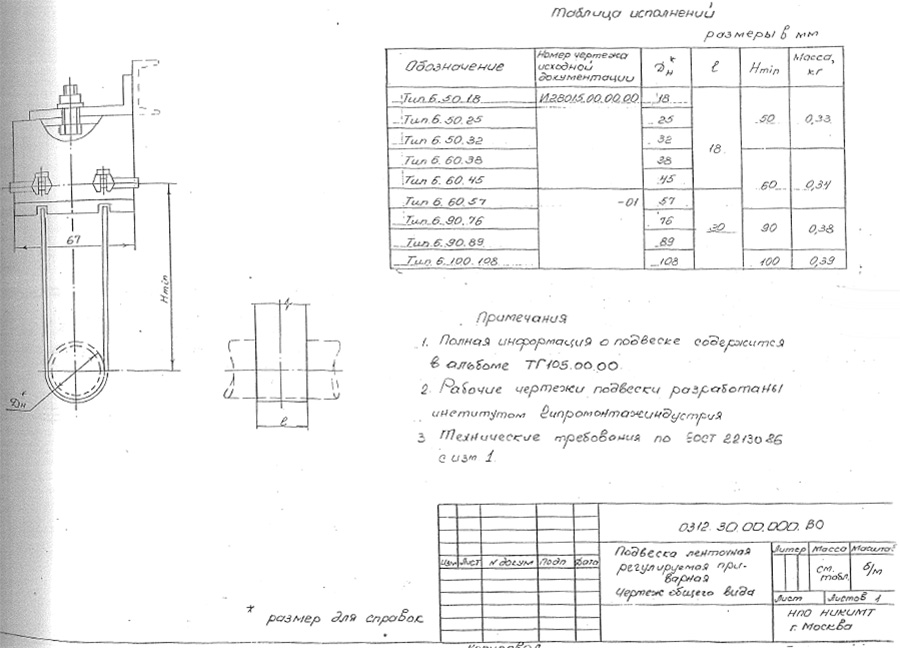

Подвеска ленточная регулируемая приварная. СБ 0312.30.00.000
Конструкция и размеры
Таблица №30
| Обозначение | Номер чертежа исходной документации | Дн | l | Hmin | Масса, кг |
|---|---|---|---|---|---|
| Тип 6.50.18 | И 28015.00.00.00 | 18 | 18 | 50 | 0,33 |
| Тип 6.50.25 | И 28015.00.00.00 | 25 | 18 | 50 | 0,33 |
| Тип 6.50.32 | И 28015.00.00.00 | 32 | 18 | 50 | 0,33 |
| Тип 6.60.38 | И 28015.00.00.00 | 38 | 18 | 60 | 0,34 |
| Тип 6.60.45 | И 28015.00.00.00 | 45 | 18 | 60 | 0,34 |
| Тип 6.60.57 | И 28015.00.00.00-01 | 57 | 30 | 60 | 0,34 |
| Тип 6.90.76 | И 28015.00.00.00-01 | 76 | 30 | 90 | 0,38 |
| Тип 6.90.89 | И 28015.00.00.00-01 | 89 | 30 | 90 | 0,38 |
| Тип 6.100.108 | И 28015.00.00.00-01 | 108 | 30 | 100 | 0,39 |

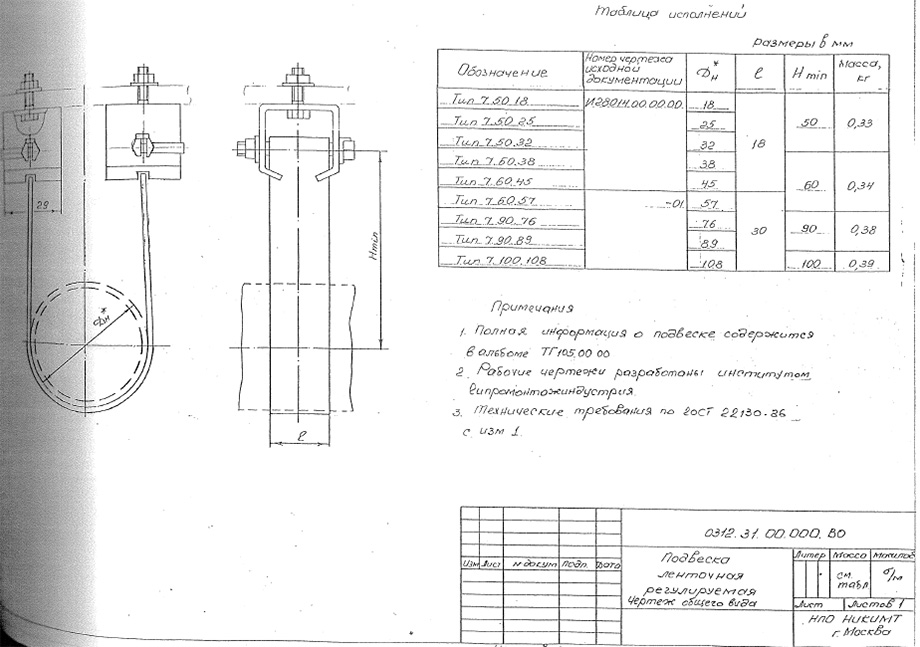

Подвеска ленточная регулируемая. СБ 0312.31.00.000
Конструкция и размеры
Таблица №31
| Обозначение | Номер чертежа исходной документации | Дн | l | Hmin | Масса, кг |
|---|---|---|---|---|---|
| Тип 7.50.18 | И 28014.00.00.00 | 18 | 18 | 50 | 0,33 |
| Тип 7.50.25 | И 28014.00.00.00 | 25 | 18 | 50 | 0,33 |
| Тип 7.50.32 | И 28014.00.00.00 | 32 | 18 | 50 | 0,33 |
| Тип 7.60.38 | И 28014.00.00.00 | 38 | 18 | 60 | 0,34 |
| Тип 7.60.45 | И 28014.00.00.00 | 45 | 18 | 60 | 0,34 |
| Тип 7.60.57 | И 28014.00.00.00-01 | 57 | 30 | 60 | 0,34 |
| Тип 7.90.76 | И 28014.00.00.00-01 | 76 | 30 | 90 | 0,38 |
| Тип 7.90.89 | И 28014.00.00.00-01 | 89 | 30 | 90 | 0,38 |
| Тип 7.100.108 | И 28014.00.00.00-01 | 108 | 30 | 100 | 0,39 |

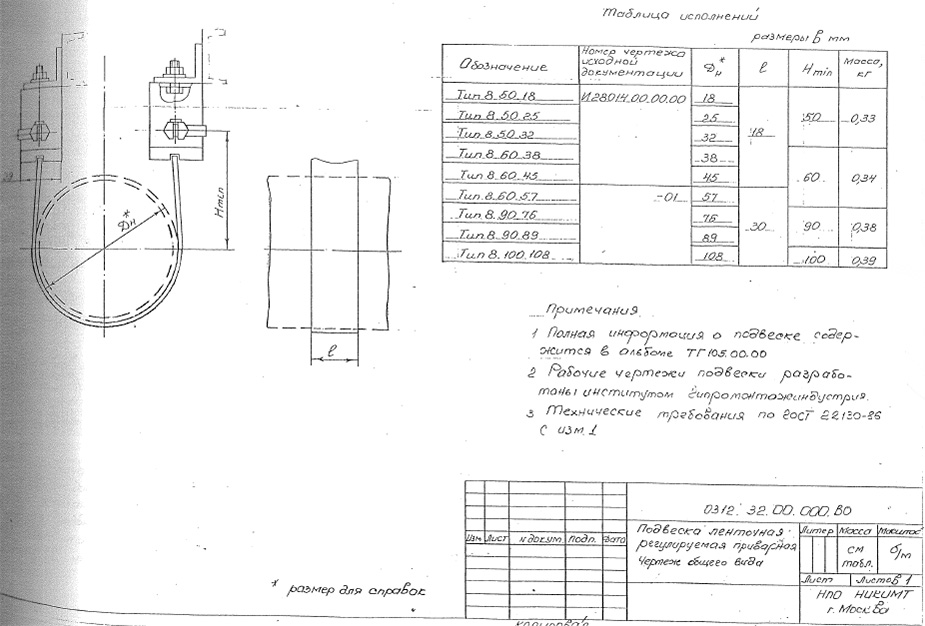

Подвеска ленточная регулируемая. СБ 0312.32.00.000
Конструкция и размеры
Таблица №32
| Обозначение | Номер чертежа исходной документации | Дн | l | Hmin | Масса, кг |
|---|---|---|---|---|---|
| Тип 8.50.18 | И 28014.00.00.00 | 18 | 18 | 50 | 0,33 |
| Тип 8.50.25 | И 28014.00.00.00 | 25 | 18 | 50 | 0,33 |
| Тип 8.50.32 | И 28014.00.00.00 | 32 | 18 | 50 | 0,33 |
| Тип 8.60.38 | И 28014.00.00.00 | 38 | 18 | 60 | 0,34 |
| Тип 8.60.45 | И 28014.00.00.00 | 45 | 18 | 60 | 0,34 |
| Тип 8.60.57 | И 28014.00.00.00-01 | 57 | 30 | 60 | 0,34 |
| Тип 8.90.76 | И 28014.00.00.00-01 | 76 | 30 | 90 | 0,38 |
| Тип 8.90.89 | И 28014.00.00.00-01 | 89 | 30 | 90 | 0,38 |
| Тип 8.100.108 | И 28014.00.00.00-01 | 108 | 30 | 100 | 0,39 |

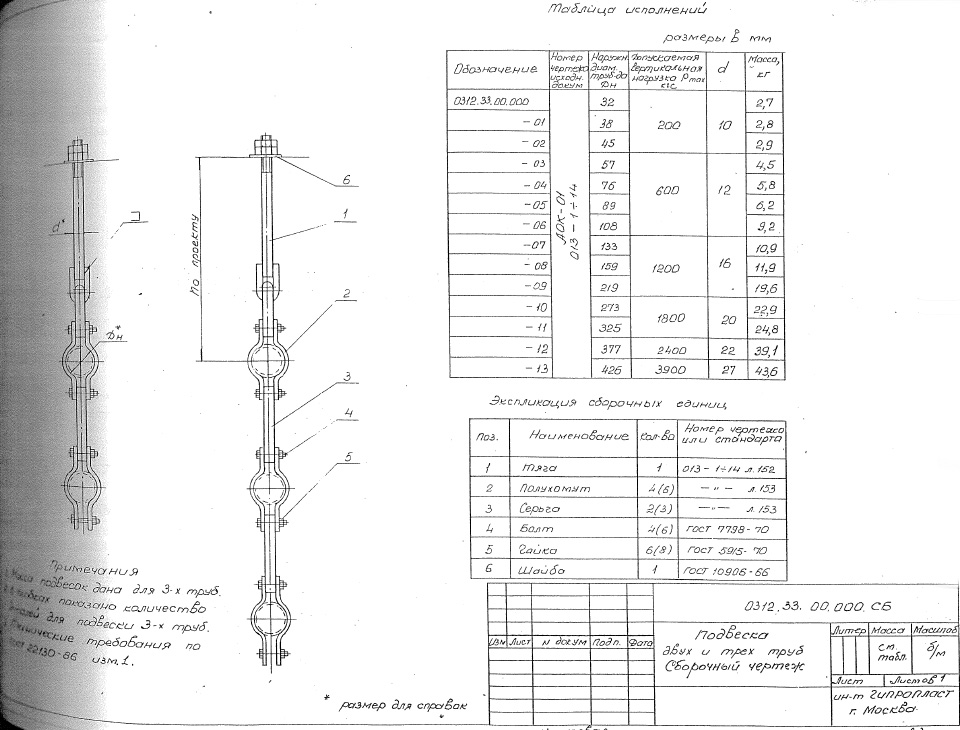

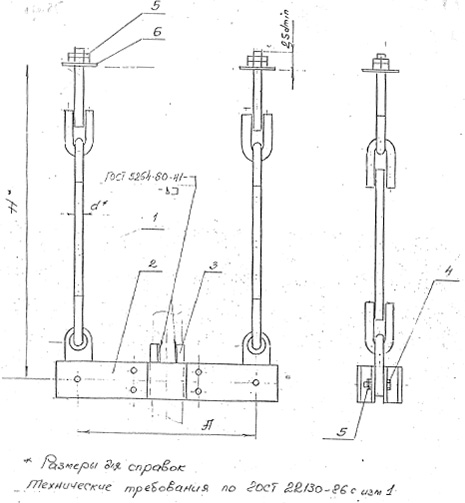

Подвеска двух и трех труб. СБ 0312.33.00.000
Конструкция и размеры
Таблица №33
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, (кгс) | d | Масса, кг |
|---|---|---|---|---|
| 0312.33.00.000 | 32 | 200 | 10 | 2,70 |
| 0312.33.00.000-01 | 38 | 200 | 10 | 2,80 |
| 0312.33.00.000-02 | 45 | 200 | 10 | 2,9 |
| 0312.33.00.000-03 | 57 | 600 | 12 | 4,5 |
| 0312.33.00.000-04 | 76 | 600 | 12 | 5,8 |
| 0312.33.00.000-05 | 89 | 600 | 12 | 6,2 |
| 0312.33.00.000-06 | 108 | 600 | 12 | 9,2 |
| 0312.33.00.000-07 | 133 | 1200 | 16 | 10,9 |
| 0312.33.00.000-08 | 159 | 1200 | 16 | 11,9 |
| 0312.33.00.000-09 | 219 | 1200 | 16 | 19,5 |
| 0312.33.00.000-10 | 273 | 1800 | 20 | 22,9 |
| 0312.33.00.000-11 | 325 | 1800 | 20 | 24,8 |
| 0312.33.00.000-12 | 377 | 2400 | 22 | 39,1 |
| 0312.33.00.000-13 | 426 | 3900 | 27 | 43,5 |

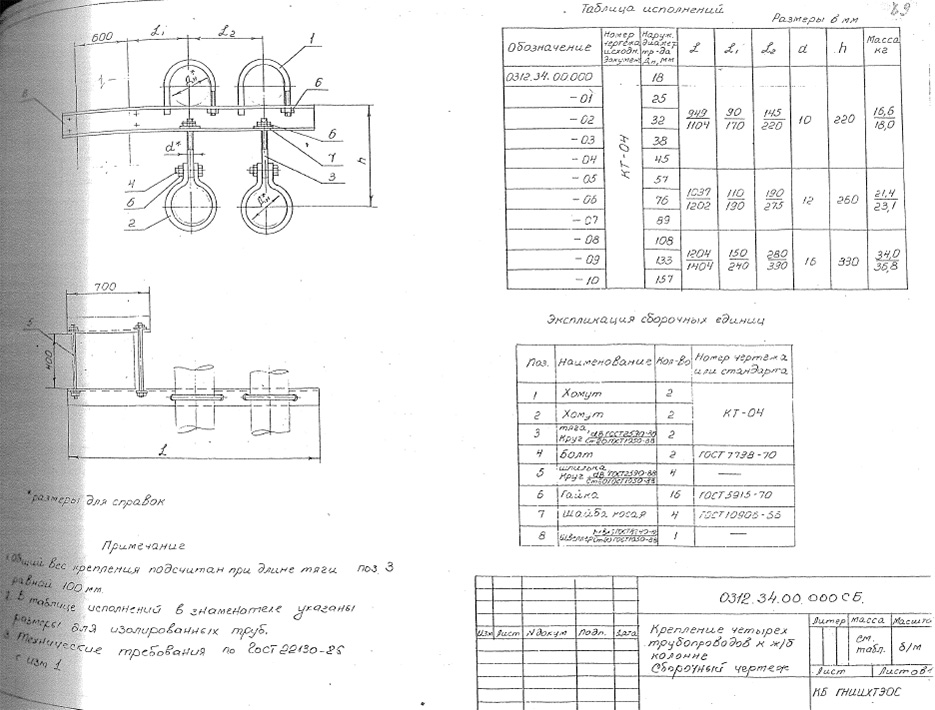

Крепление четырех трубопроводов к ж/б коллоне. СБ 0312.34.00.000
Конструкция и размеры
Таблица №34
| Обозначение | Дн | l | l1 | l2 | d | h | Масса, кг |
|---|---|---|---|---|---|---|---|
| 0312.34.00.000 | 18 | 949/1104 | 90/170 | 90/170 | 10 | 220 | 16,6/18,0 |
| 0312.34.00.000-01 | 25 | 949/1104 | 90/170 | 90/170 | 10 | 220 | 16,6/18,0 |
| 0312.34.00.000-02 | 32 | 949/1104 | 90/170 | 90/170 | 10 | 220 | 16,6/18,0 |
| 0312.34.00.000-03 | 38 | 949/1104 | 90/170 | 90/170 | 10 | 220 | 16,6/18,0 |
| 0312.34.00.000-04 | 45 | 949/1104 | 90/170 | 90/170 | 10 | 220 | 16,6/18,0 |
| 0312.34.00.000-05 | 57 | 1037/1202 | 110/190 | 110/190 | 12 | 260 | 21,4/23,1 |
| 0312.34.00.000-06 | 76 | 1037/1202 | 110/190 | 110/190 | 12 | 260 | 21,4/23,1 |
| 0312.34.00.000-07 | 89 | 1037/1202 | 110/190 | 110/190 | 12 | 260 | 21,4/23,1 |
| 0312.34.00.000-08 | 108 | 1204/1404 | 150/240 | 150/240 | 16 | 330 | 34,0/36,8 |
| 0312.34.00.000-09 | 133 | 1204/1404 | 150/240 | 150/240 | 16 | 330 | 34,0/36,8 |
| 0312.34.00.000-10 | 157 | 1204/1404 | 150/240 | 150/240 | 16 | 330 | 34,0/36,8 |

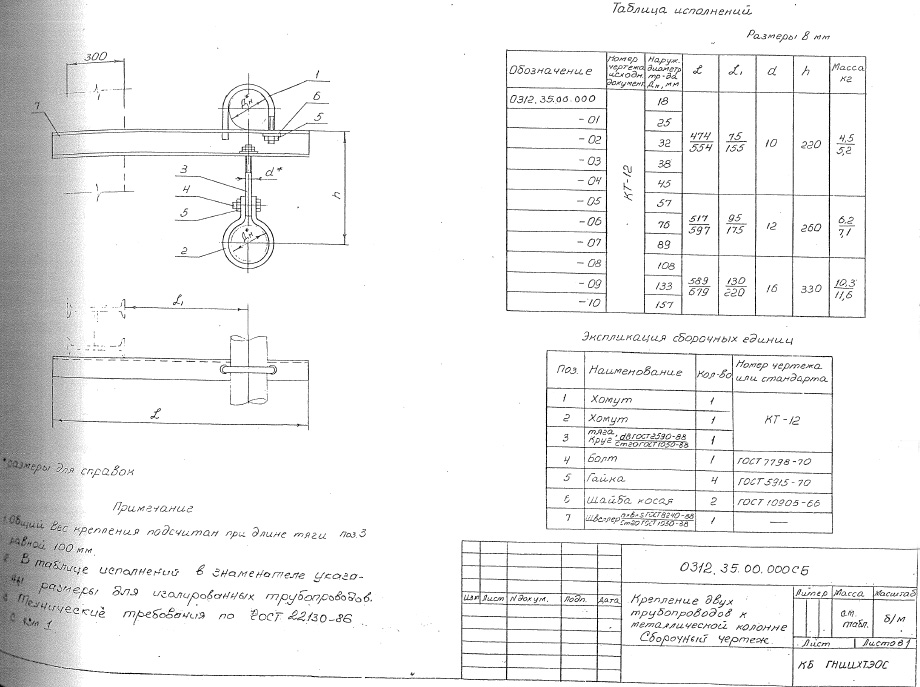

Крепление двух трубопроводов к коллоне. СБ 0312.35.00.000
Конструкция и размеры
Таблица №35
| Обозначение | Дн | l | l1 | d | h | Масса, кг |
|---|---|---|---|---|---|---|
| 0312.35.00.000 | 18 | 474/554 | 75/155 | 10 | 220 | 4,5/5,2 |
| 0312.35.00.000-01 | 25 | 474/554 | 75/155 | 10 | 220 | 4,5/5,2 |
| 0312.35.00.000-02 | 32 | 474/554 | 75/155 | 10 | 220 | 4,5/5,2 |
| 0312.35.00.000-03 | 38 | 474/554 | 75/155 | 10 | 220 | 4,5/5,2 |
| 0312.35.00.000-04 | 45 | 474/554 | 75/155 | 10 | 220 | 4,5/5,2 |
| 0312.35.00.000-05 | 57 | 517/597 | 95/175 | 12 | 260 | 6,2/7,1 |
| 0312.35.00.000-06 | 76 | 517/597 | 95/175 | 12 | 260 | 6,2/7,1 |
| 0312.35.00.000-07 | 89 | 517/597 | 95/175 | 12 | 260 | 6,2/7,1 |
| 0312.35.00.000-08 | 108 | 589/679 | 180/220 | 16 | 330 | 10,3/11,6 |
| 0312.35.00.000-09 | 133 | 589/679 | 180/220 | 16 | 330 | 10,3/11,6 |
| 0312.35.00.000-10 | 157 | 589/679 | 180/220 | 16 | 330 | 10,3/11,6 |

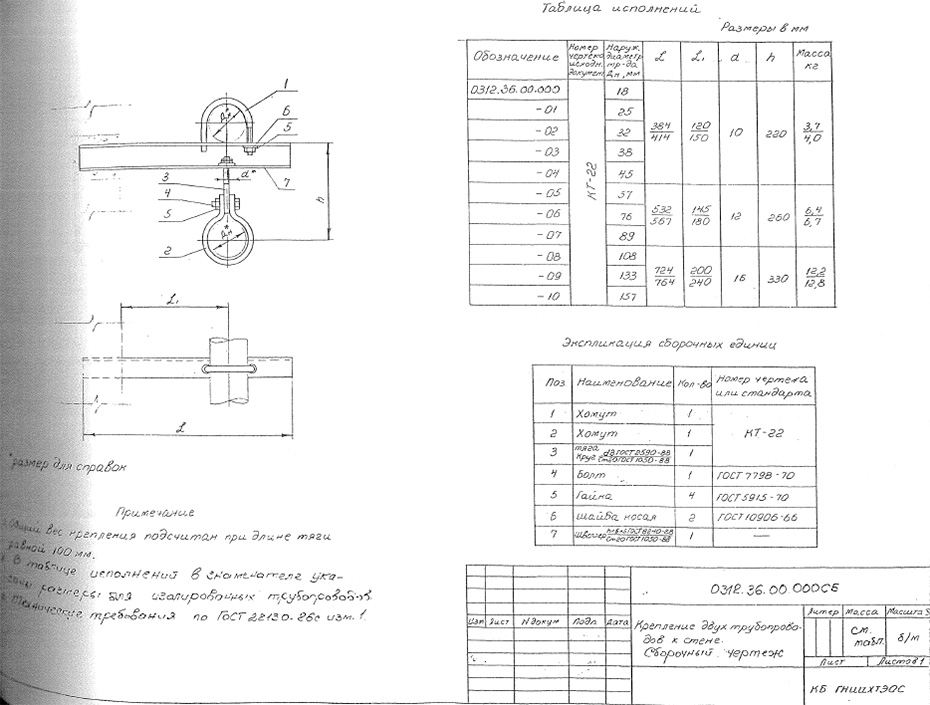

Крепление двух трубопроводов к стене. СБ 0312.36.00.000
Конструкция и размеры
Таблица №36
| Обозначение | Дн | l | l1 | d | h | Масса, кг |
|---|---|---|---|---|---|---|
| 0312.36.00.000 | 18 | 384/414 | 120/150 | 10 | 220 | 3,7/4,0 |
| 0312.36.00.000-01 | 25 | 384/414 | 120/151 | 10 | 220 | 3,7/4,0 |
| 0312.36.00.000-02 | 32 | 384/414 | 120/152 | 10 | 220 | 3,7/4,0 |
| 0312.36.00.000-03 | 38 | 384/414 | 120/153 | 10 | 220 | 3,7/4,0 |
| 0312.36.00.000-04 | 45 | 384/414 | 120/150 | 10 | 220 | 3,7/4,0 |
| 0312.36.00.000-05 | 57 | 532/557 | 145/180 | 12 | 260 | 6,4/6,7 |
| 0312.36.00.000-06 | 76 | 532/557 | 145/180 | 12 | 260 | 6,4/6,7 |
| 0312.36.00.000-07 | 89 | 532/557 | 145/180 | 12 | 260 | 6,4/6,7 |
| 0312.36.00.000-08 | 108 | 724/764 | 200/240 | 16 | 330 | 12,2/12,8 |
| 0312.36.00.000-09 | 133 | 724/764 | 200/240 | 16 | 330 | 12,2/12,8 |
| 0312.36.00.000-10 | 157 | 724/764 | 200/240 | 16 | 330 | 12,2/12,8 |

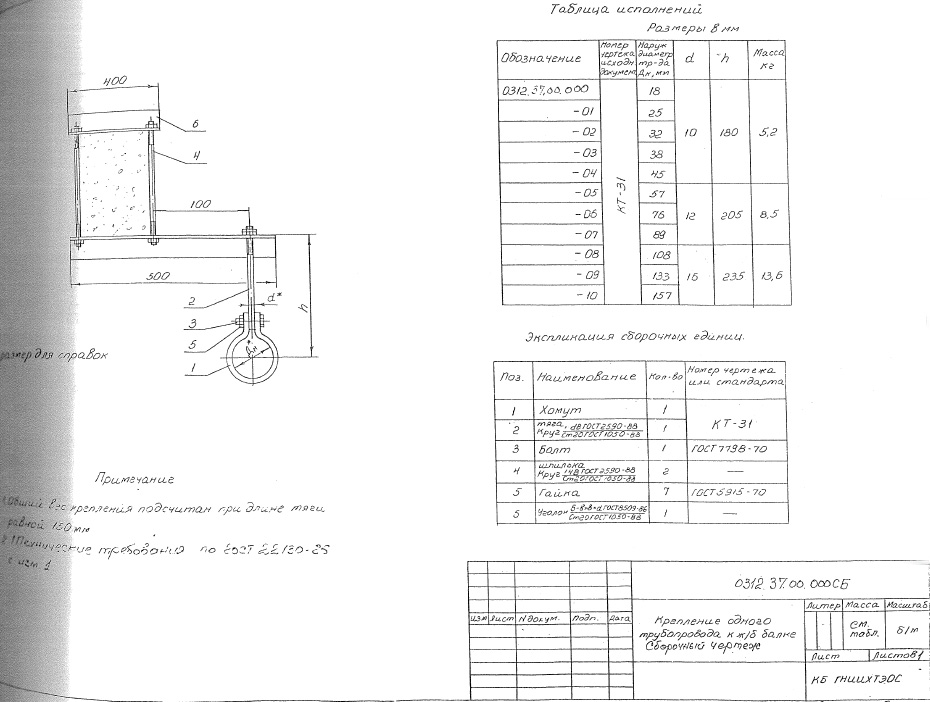

Крепление одного трубопровода к ж/б балке. СБ 0312.37.00.000
Конструкция и размеры
Таблица №37
| Обозначение | Дн | d | h | Масса, кг |
|---|---|---|---|---|
| 0312.37.00.000 | 18 | 10 | 180 | 5,20 |
| 0312.37.00.000-01 | 25 | 10 | 180 | 5,20 |
| 0312.37.00.000-02 | 32 | 10 | 180 | 5,20 |
| 0312.37.00.000-03 | 38 | 10 | 180 | 5,20 |
| 0312.37.00.000-04 | 45 | 10 | 180 | 5,20 |
| 0312.37.00.000-05 | 57 | 12 | 205 | 8,50 |
| 0312.37.00.000-06 | 76 | 12 | 205 | 8,50 |
| 0312.37.00.000-07 | 89 | 12 | 205 | 8,50 |
| 0312.37.00.000-08 | 108 | 16 | 235 | 13,50 |
| 0312.37.00.000-09 | 133 | 16 | 235 | 13,50 |
| 0312.37.00.000-10 | 157 | 16 | 235 | 13,50 |

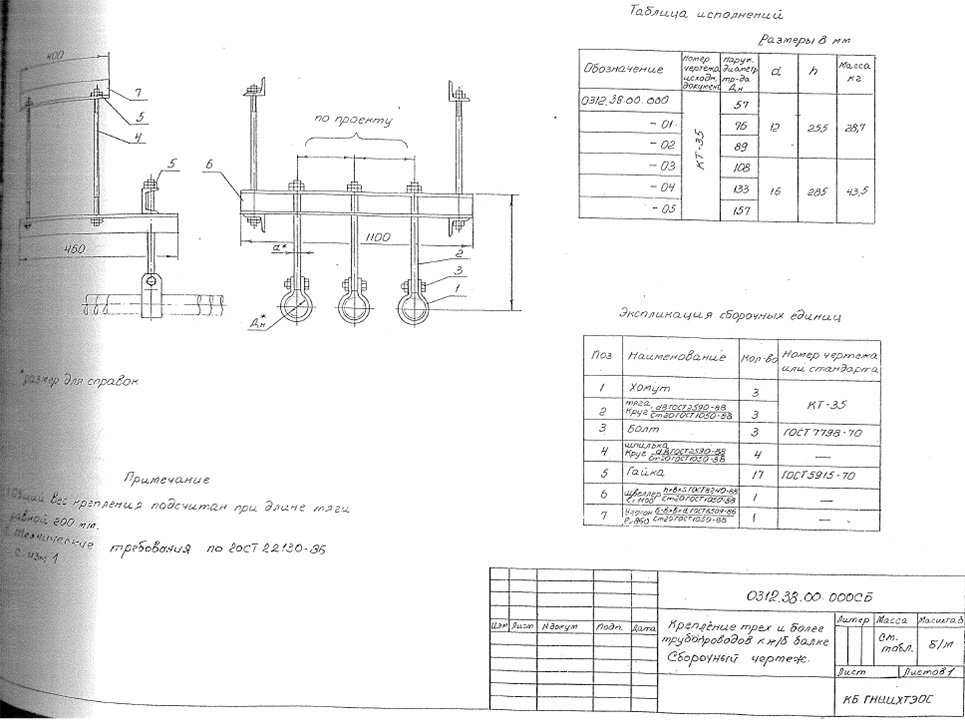

Крепление трех и более трубопроводов. СБ 0312.38.00.000
Конструкция и размеры
Таблица №38
| Обозначение | Дн | d | h | Масса, кг |
|---|---|---|---|---|
| 0312.38.00.000 | 57 | 12 | 255 | 28,70 |
| 0312.38.00.000-01 | 76 | 12 | 255 | 28,70 |
| 0312.38.00.000-02 | 89 | 12 | 255 | 28,70 |
| 0312.38.00.000-03 | 108 | 16 | 285 | 43,50 |
| 0312.38.00.000-04 | 133 | 16 | 285 | 43,50 |
| 0312.38.00.000-05 | 157 | 16 | 285 | 43,50 |

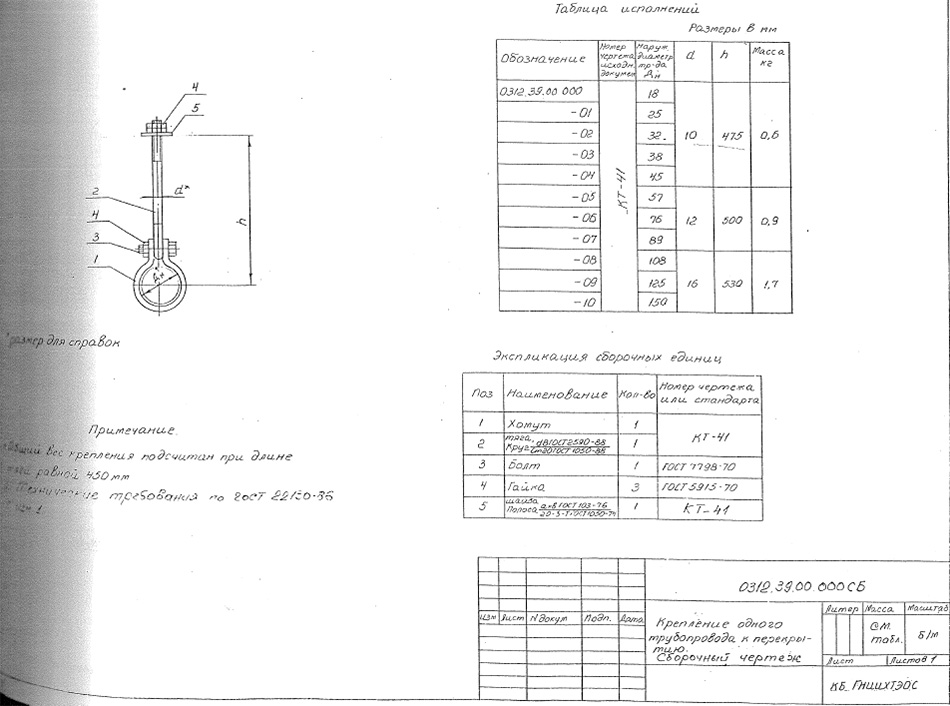

Крепление одного трубопровода к перекрытию. СБ 0312.39.00.000
Конструкция и размеры
Таблица №39
| Обозначение | Дн | d | h | Масса, кг |
|---|---|---|---|---|
| 0312.39.00.000 | 18 | 10 | 475 | 0,60 |
| 0312.39.00.000-01 | 25 | 10 | 475 | 0,60 |
| 0312.39.00.000-02 | 32 | 10 | 475 | 0,60 |
| 0312.39.00.000-03 | 38 | 10 | 475 | 0,60 |
| 0312.39.00.000-04 | 45 | 10 | 475 | 0,60 |
| 0312.39.00.000-05 | 57 | 12 | 500 | 0,90 |
| 0312.39.00.000-06 | 76 | 12 | 500 | 0,90 |
| 0312.39.00.000-07 | 89 | 12 | 500 | 0,90 |
| 0312.39.00.000-08 | 108 | 16 | 530 | 1,70 |
| 0312.39.00.000-09 | 125 | 16 | 530 | 1,70 |
| 0312.39.00.000-10 | 150 | 16 | 530 | 1,70 |

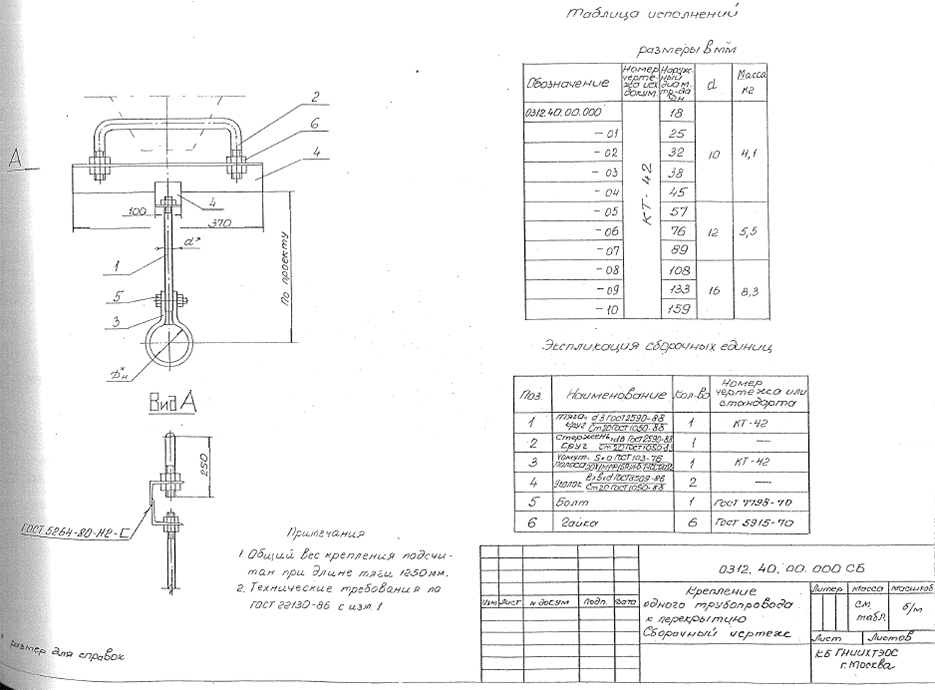

Крепление одного трубопровода к перекрытию. СБ 0312.40.00.000
Конструкция и размеры
Таблица №40
| Обозначение | Дн | d | Масса, кг |
|---|---|---|---|
| 0312.40.00.000 | 18 | 10 | 4,10 |
| 0312.40.00.000-01 | 25 | 10 | 4,10 |
| 0312.40.00.000-02 | 32 | 10 | 4,10 |
| 0312.40.00.000-03 | 38 | 10 | 4,10 |
| 0312.40.00.000-04 | 45 | 10 | 4,10 |
| 0312.40.00.000-05 | 57 | 12 | 5,50 |
| 0312.40.00.000-06 | 76 | 12 | 5,50 |
| 0312.40.00.000-07 | 89 | 12 | 5,50 |
| 0312.40.00.000-08 | 108 | 16 | 8,30 |
| 0312.40.00.000-09 | 133 | 16 | 8,30 |
| 0312.40.00.000-10 | 159 | 16 | 8,30 |

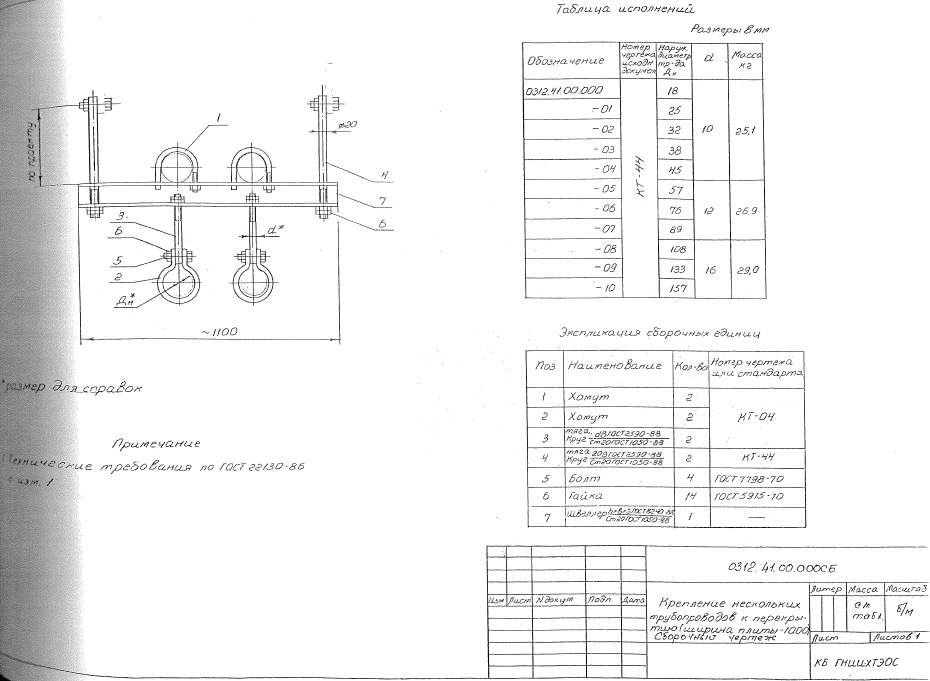

Крепление нескольких трубопроводов к перекрытию. СБ 0312.41.00.000
Конструкция и размеры
Таблица №41
| Обозначение | Дн | d | Масса, кг |
|---|---|---|---|
| 0312.41.00.000 | 18 | 10 | 25,10 |
| 0312.41.00.000-01 | 25 | 10 | 25,10 |
| 0312.41.00.000-02 | 32 | 10 | 25,10 |
| 0312.41.00.000-03 | 38 | 10 | 25,10 |
| 0312.41.00.000-04 | 45 | 10 | 25,10 |
| 0312.41.00.000-05 | 57 | 12 | 26,90 |
| 0312.41.00.000-06 | 76 | 12 | 26,90 |
| 0312.41.00.000-07 | 89 | 12 | 26,90 |
| 0312.41.00.000-08 | 108 | 16 | 29,00 |
| 0312.41.00.000-09 | 133 | 16 | 29,00 |
| 0312.41.00.000-10 | 157 | 16 | 29,00 |

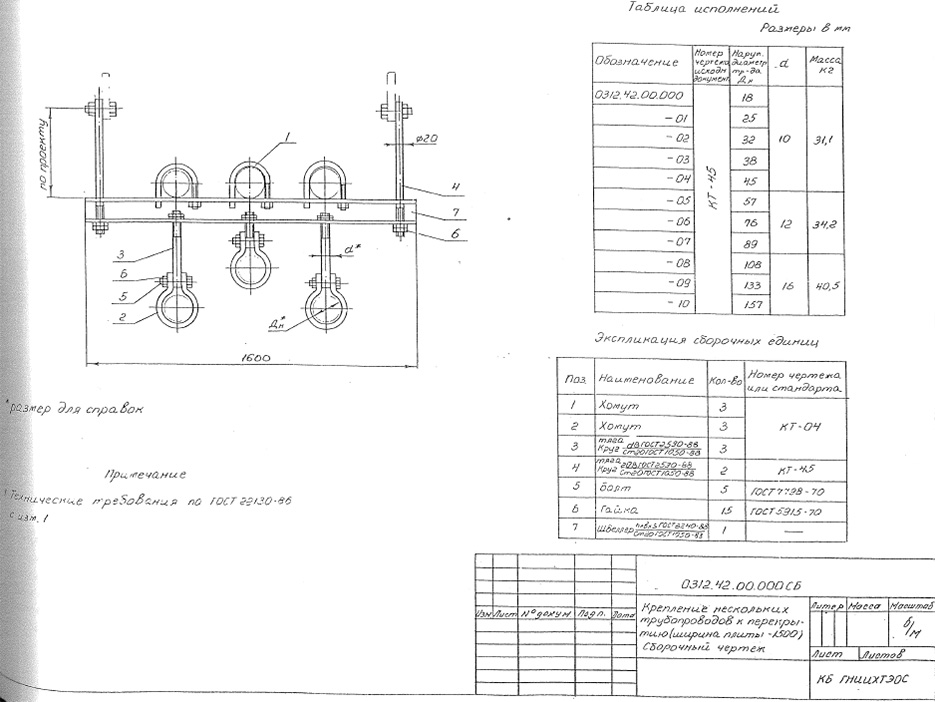

Крепление нескольких трубопроводов к перекрытию. СБ 0312.42.00.000
Конструкция и размеры
Таблица №42
| Обозначение | Дн | d | Масса, кг |
|---|---|---|---|
| 0312.42.00.000 | 18 | 10 | 31,10 |
| 0312.42.00.000-01 | 25 | 10 | 31,10 |
| 0312.42.00.000-02 | 32 | 10 | 31,10 |
| 0312.42.00.000-03 | 38 | 10 | 31,10 |
| 0312.42.00.000-04 | 45 | 10 | 31,10 |
| 0312.42.00.000-05 | 57 | 12 | 34,20 |
| 0312.42.00.000-06 | 76 | 12 | 34,20 |
| 0312.42.00.000-07 | 89 | 12 | 34,20 |
| 0312.42.00.000-08 | 108 | 16 | 40,50 |
| 0312.42.00.000-09 | 133 | 16 | 40,50 |
| 0312.42.00.000-10 | 157 | 16 | 40,50 |

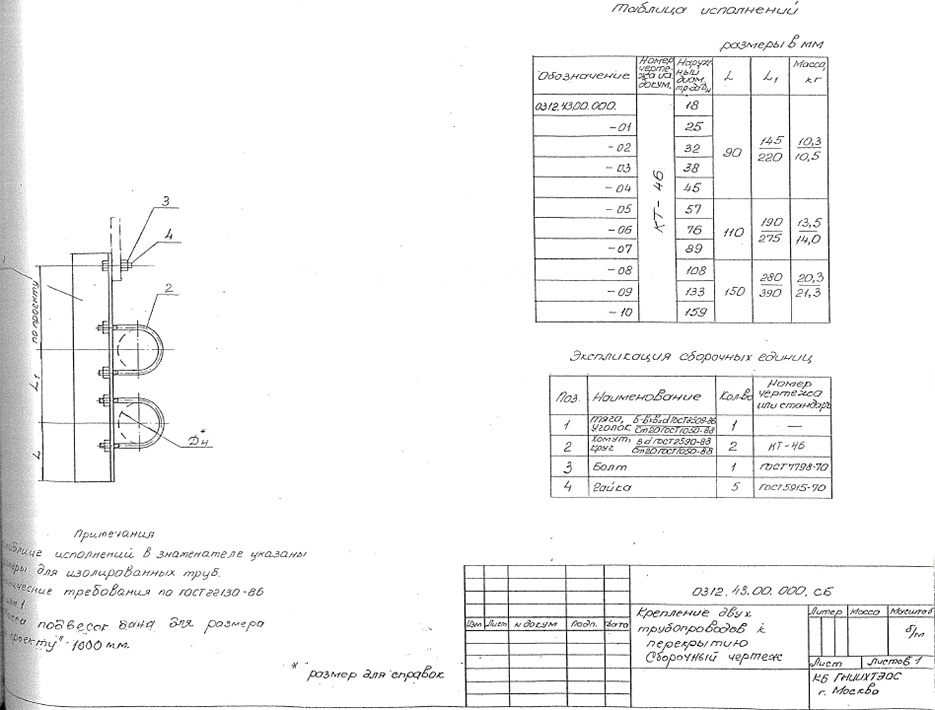

Крепление двух трубопроводов к перекрытию. СБ 0312.43.00.00
Конструкция и размеры
Таблица №43
| Обозначение | Дн | L | L1 | Масса, кг |
|---|---|---|---|---|
| 0312.43.00.000 | 18 | 90 | 145/220 | 10,3/10,5 |
| 0312.43.00.000-01 | 25 | 90 | 145/220 | 10,3/10,5 |
| 0312.43.00.000-02 | 32 | 90 | 145/220 | 10,3/10,5 |
| 0312.43.00.000-03 | 38 | 90 | 145/220 | 10,3/10,5 |
| 0312.43.00.000-04 | 45 | 90 | 145/220 | 10,3/10,5 |
| 0312.43.00.000-05 | 57 | 110 | 190/275 | 13,5/14,0 |
| 0312.43.00.000-06 | 76 | 110 | 190/275 | 13,5/14,0 |
| 0312.43.00.000-07 | 89 | 110 | 190/275 | 13,5/14,0 |
| 0312.43.00.000-08 | 108 | 150 | 280/390 | 20,3/21,3 |
| 0312.43.00.000-09 | 133 | 150 | 280/390 | 20,3/21,3 |
| 0312.43.00.000-10 | 159 | 150 | 280/390 | 20,3/21,3 |

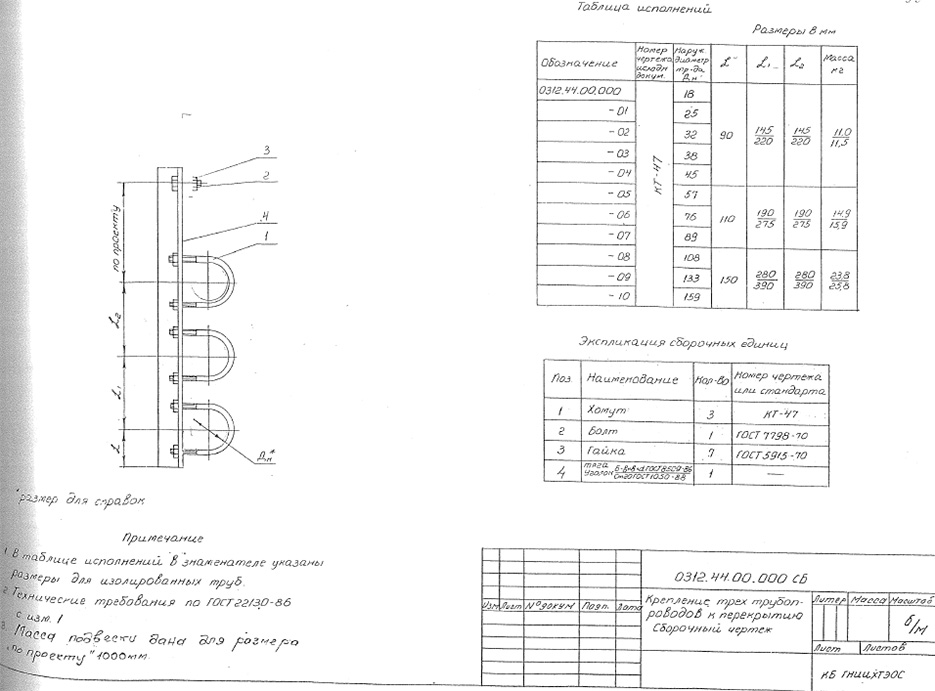

Крепление трех трубопроводов к перекрытию. СБ 0312.44.00.000
Конструкция и размеры
Таблица №44
| Обозначение | Дн | L | L1 | L2 | Масса, кг |
|---|---|---|---|---|---|
| 0312.44.00.000 | 18 | 90 | 145/220 | 145/220 | 11,0/11,5 |
| 0312.44.00.000-01 | 25 | 90 | 145/220 | 145/220 | 11,0/11,5 |
| 0312.44.00.000-02 | 32 | 90 | 145/220 | 145/220 | 11,0/11,5 |
| 0312.44.00.000-03 | 38 | 90 | 145/220 | 145/220 | 11,0/11,5 |
| 0312.44.00.000-04 | 45 | 90 | 145/220 | 145/220 | 11,0/11,5 |
| 0312.44.00.000-05 | 57 | 110 | 190/275 | 190/275 | 14,9/15,9 |
| 0312.44.00.000-06 | 76 | 110 | 190/275 | 190/275 | 14,9/15,9 |
| 0312.44.00.000-07 | 89 | 110 | 190/275 | 190/275 | 14,9/15,9 |
| 0312.44.00.000-08 | 108 | 150 | 280/390 | 280/390 | 23,8/25,8 |
| 0312.44.00.000-09 | 133 | 150 | 280/390 | 280/390 | 23,8/25,8 |
| 0312.44.00.000-10 | 159 | 150 | 280/390 | 280/390 | 23,8/25,8 |

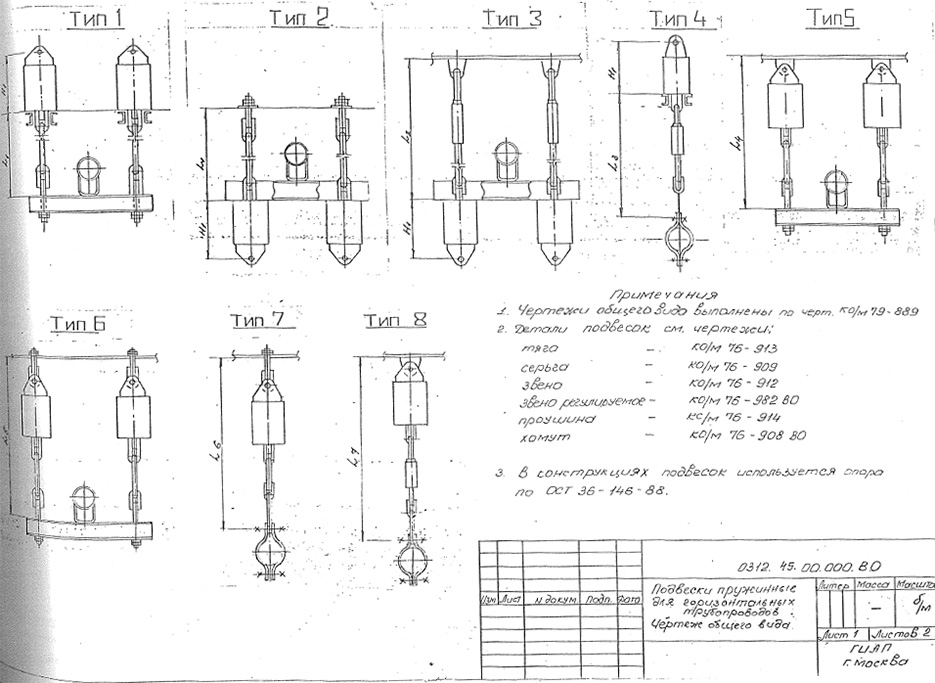

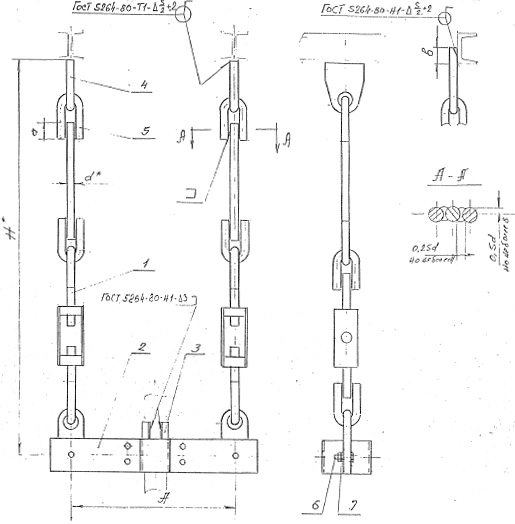

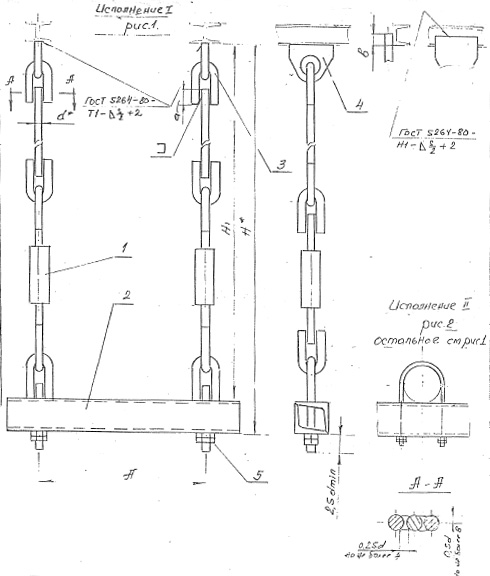

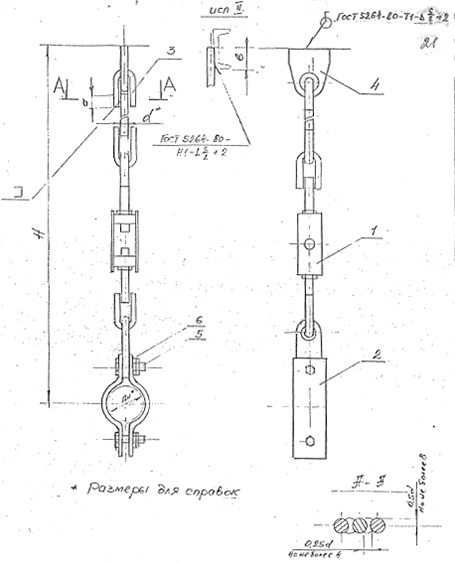

Подвески пружинные. СБ 0312.45.00.000, 0312.46.00.000
Конструкция и размеры
Таблица №45
| Шифр блоков | Высота в поставленном не нагруженном состоянии Н1, мм | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
|---|---|---|---|---|---|---|---|---|
| 75-115/450 | 195 | 265+h1 | 442+h1 | 515+h1 | 487+h1 | 550+h1 | 560+h1 | 737+h1 |
| 75-115/450 | 365 | 265+h1 | 442+h1 | 515+h1 | 657+h1 | 720+h1 | 730+h1 | 907+h1 |
| 115-210/700 | 195 | 265+h1 | 442+h1 | 515+h1 | 487+h1 | 550+h1 | 550+h1 | 737+h1 |
| 115-210/700 | 365 | 265+h1 | 442+h1 | 515+h1 | 657+h1 | 720+h1 | 730+h1 | 907+h1 |
| 210-300/1500 | 195 | 305+h1 | 515+h1 | 595+h1 | 540+h1 | 600+h1 | 620+h1 | 830+h1 |
| 210-300/1500 | 355 | 305+h1 | 515+h1 | 595+h1 | 700+h1 | 760+h1 | 780+h1 | 990+h1 |
| 300-510/2450 | 235 | 305+h1 | 515+h1 | 595+h1 | 580+h1 | 640+h1 | 660+h1 | 870+h1 |
| 300-510/2450 | 435 | 305+h1 | 515+h1 | 595+h1 | 780+h1 | 840+h1 | 860+h1 | 1070+h1 |
| 510-810/3500 | 265 | 385+h1 | 569+h1 | 645+h1 | 704+h1 | 770+h1 | 780+h1 | 984+h1 |
| 510-810/3500 | 525 | 385+h1 | 569+h1 | 645+h1 | 944+h1 | 1010+h1 | 1020+h1 | 1224+h1 |
| 810-1275/4100 | 355 | 385+h1 | 569+h1 | 645+h1 | 774+h1 | 840+h1 | 850+h1 | 1054+h1 |
| 810-1275/4100 | 665 | 385+h1 | 569+h1 | 645+h1 | 1084+h1 | 1150+h1 | 1150+h1 | 1364+h1 |
| 1275-1700/6000 | 430 | 430+h1 | 644+h1 | 730+h1 | 914+h1 | 990+h1 | 1000+h1 | 1214+h1 |
| 1275-1700/6000 | 810 | 430+h1 | 644+h1 | 730+h1 | 1294+h1 | 1370+h1 | 1380+h1 | 1594+h1 |
| 1700-2125/6250 | 430 | 430+h1 | 644+h1 | 730+h1 | 914+h1 | 990+h1 | 1000+h1 | 1214+h1 |
| 1700-2125/6250 | 820 | 430+h1 | 644+h1 | 730+h1 | 1304+h1 | 1380+h1 | 1390+h1 | 1604+h1 |
| 2125-2850/8400 | 540 | 475+h1 | 710+h1 | 810+h1 | 1075+h1 | 1155+h1 | 1175+h1 | 1410+h1 |
| 2125-2850/8400 | 1030 | 475+h1 | 710+h1 | 810+h1 | 1665+h1 | 1645+h1 | 1685+h1 | 1900+h1 |
| 2850-4050/10350 | 550 | 520+h1 | 760+h1 | 860+h1 | 1130+h1 | 1220+h1 | 1230+h1 | 1470+h1 |
| 2850-4050/10350 | 1030 | 520+h1 | 760+h1 | 860+h1 | 1610+h1 | 1700+h1 | 1710+h1 | 1950+h1 |
| 4050-4760/13000 | 455 | 520+h1 | 760+h1 | 860+h1 | 1110+h1 | 1200+h1 | 1200+h1 | 1470+h1 |
| 4050-4760/13000 | 835 | 520+h1 | 760+h1 | 860+h1 | 1490+h1 | 1580+h1 | 1580+h1 | 1850+h1 |
| 4760-6800/14000 | 675 | 585+h1 | 855+h1 | 945+h1 | 1330+h1 | 1420+h1 | 1420+h1 | 1690+h1 |
| 4760-6800/14000 | 1215 | 585+h1 | 855+h1 | 945+h1 | 1870+h1 | 1960+h1 | 1980+h1 | 2230+h1 |
| 6800-8500/14000 | 565 | 585+h1 | 855+h1 | 945+h1 | 1220+h1 | 1310+h1 | 1310+h1 | 1580+h1 |
| 6800-8500/14000 | 1035 | 585+h1 | 855+h1 | 945+h1 | 1590+h1 | 1780+h1 | 1780+h1 | 2050+h1 |

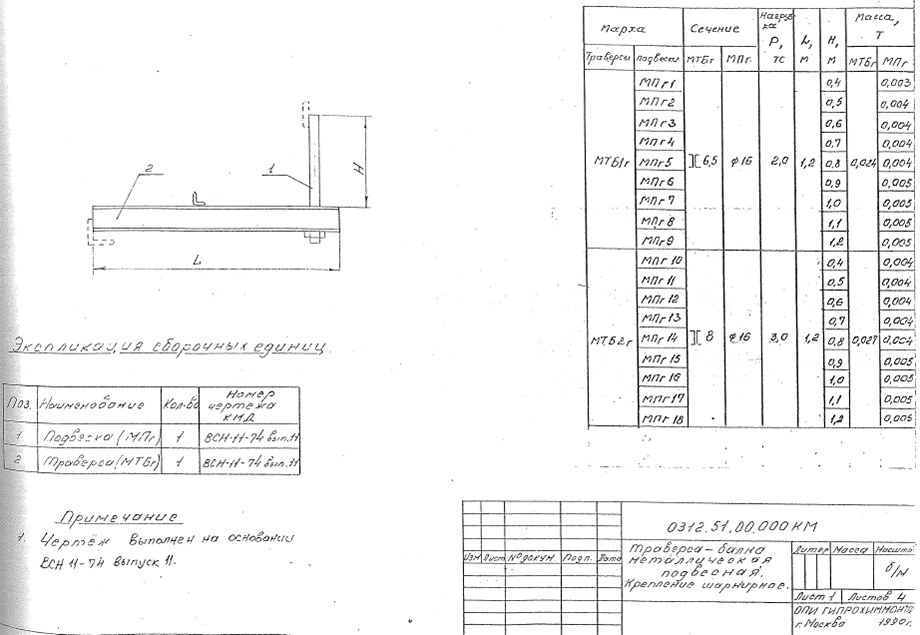

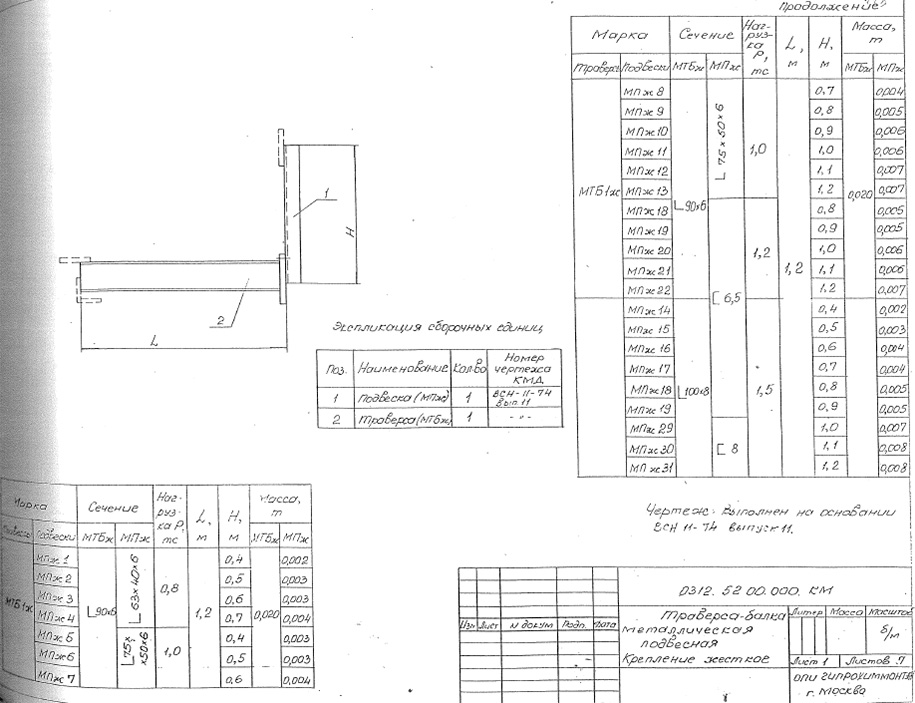

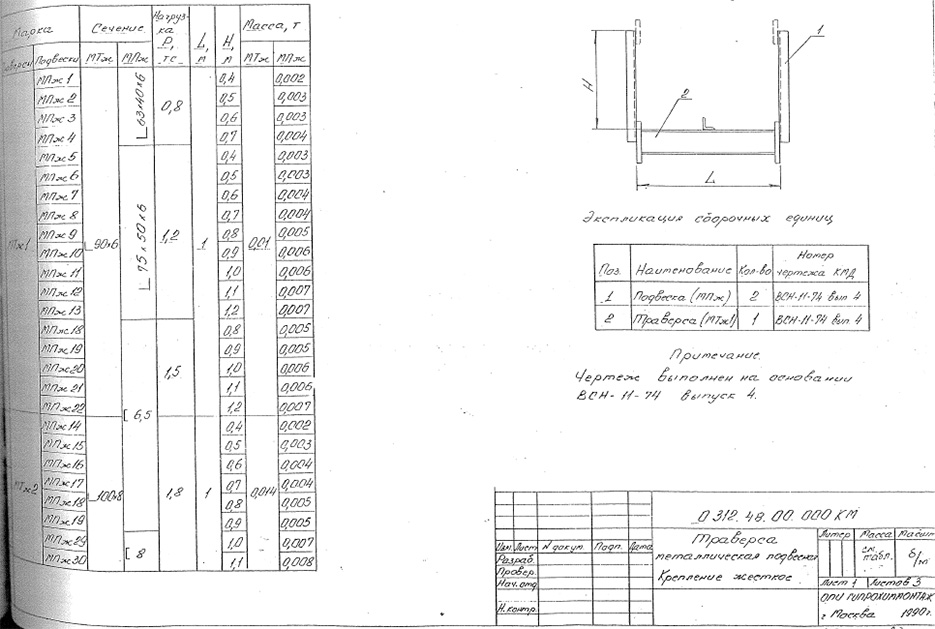

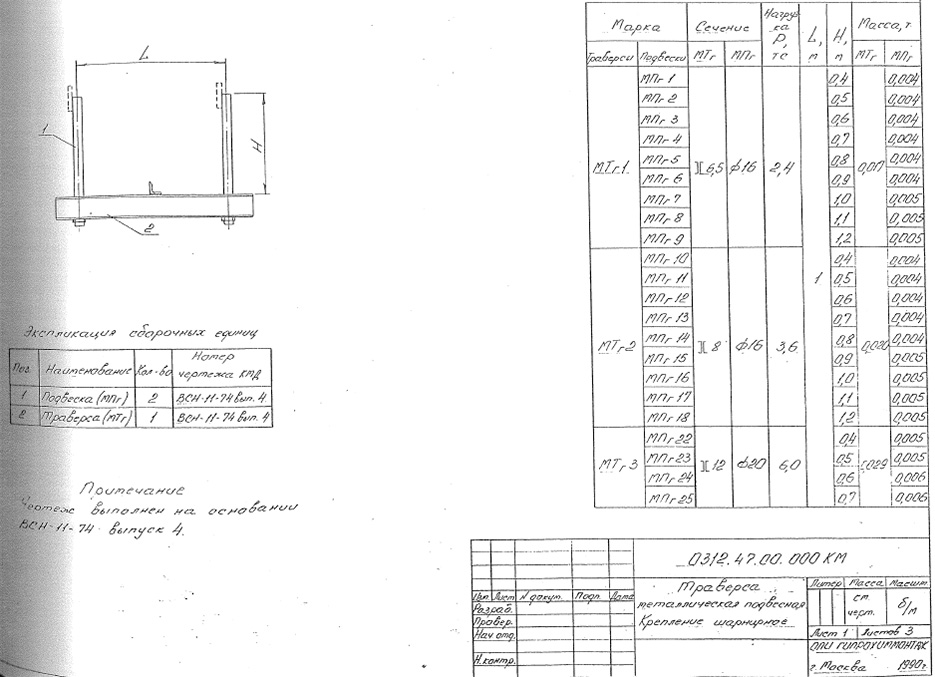

Траверса металлическая подвесная. 0312.47.00.000
Конструкция и размеры
Таблица №47
| Марка | Сечение | Нагрузка Р, тс | L, м | H, м | Масса, т | |||
|---|---|---|---|---|---|---|---|---|
| Траверса | Подвеска | МТг | МПг | МТг | МПг | |||
| МТг1 | МПг1 | 6,5 | 16 | 2,4 | 1 | 0,4 | 0,017 | 0,004 |
| МТг1 | МПг2 | 6,5 | 16 | 2,4 | 1 | 0,5 | 0,017 | 0,004 |
| МТг1 | МПг3 | 6,5 | 16 | 2,4 | 1 | 0,6 | 0,017 | 0,004 |
| МТг1 | МПг4 | 6,5 | 16 | 2,4 | 1 | 0,7 | 0,017 | 0,004 |
| МТг1 | МПг5 | 6,5 | 16 | 2,4 | 1 | 0,8 | 0,017 | 0,004 |
| МТг1 | МПг6 | 6,5 | 16 | 2,4 | 1 | 0,9 | 0,017 | 0,004 |
| МТг1 | МПг7 | 6,5 | 16 | 2,4 | 1 | 1,0 | 0,017 | 0,005 |
| МТг1 | МПг8 | 6,5 | 16 | 2,4 | 1 | 1,1 | 0,017 | 0,005 |
| МТг1 | МПг9 | 6,5 | 16 | 2,4 | 1 | 1,2 | 0,017 | 0,005 |
| МТг2 | МПг10 | 8,0 | 16 | 3,6 | 1 | 0,4 | 0,02 | 0,004 |
| МТг2 | МПг11 | 8,0 | 16 | 3,6 | 1 | 0,5 | 0,02 | 0,004 |
| МТг2 | МПг12 | 8,0 | 16 | 3,6 | 1 | 0,6 | 0,02 | 0,004 |
| МТг2 | МПг13 | 8,0 | 16 | 3,6 | 1 | 0,7 | 0,02 | 0,004 |
| МТг2 | МПг14 | 8,0 | 16 | 3,6 | 1 | 0,8 | 0,02 | 0,004 |
| МТг2 | МПг15 | 8,0 | 16 | 3,6 | 1 | 0,9 | 0,02 | 0,004 |
| МТг2 | МПг16 | 8,0 | 16 | 3,6 | 1 | 1,0 | 0,02 | 0,005 |
| МТг2 | МПг17 | 8,0 | 16 | 3,6 | 1 | 1,1 | 0,02 | 0,005 |
| МТг2 | МПг18 | 8,0 | 16 | 3,6 | 1 | 1,2 | 0,02 | 0,005 |
| МТг3 | МПг22 | 12,0 | 20 | 6,0 | 1 | 0,4 | 0,029 | 0,005 |
| МТг3 | МПг23 | 12,0 | 20 | 6,0 | 1 | 0,5 | 0,029 | 0,005 |
| МТг3 | МПг24 | 12,0 | 20 | 6,0 | 1 | 0,6 | 0,029 | 0,006 |
| МТг3 | МПг25 | 12,0 | 20 | 6,0 | 1 | 0,7 | 0,029 | 0,006 |
| МТг3 | МПг26 | 12,0 | 20 | 6,0 | 1 | 0,8 | 0,029 | 0,006 |
| МТг3 | МПг27 | 12,0 | 20 | 6,0 | 1 | 0,9 | 0,029 | 0,006 |
| МТг3 | МПг28 | 12,0 | 20 | 6,0 | 1 | 1,0 | 0,029 | 0,007 |
| МТг3 | МПг29 | 12,0 | 20 | 6,0 | 1 | 1,1 | 0,029 | 0,007 |
| МТг3 | МПг30 | 12,0 | 20 | 6,0 | 1 | 1,2 | 0,029 | 0,007 |
| МТг4 | МПг11 | 10,0 | 16 | 3,0 | 2 | 0,5 | 0,044 | 0,004 |
| МТг4 | МПг12 | 10,0 | 16 | 3,0 | 2 | 0,6 | 0,044 | 0,004 |
| МТг4 | МПг13 | 10,0 | 16 | 3,0 | 2 | 0,7 | 0,044 | 0,004 |
| МТг4 | МПг14 | 10,0 | 16 | 3,0 | 2 | 0,8 | 0,044 | 0,005 |
| МТг4 | МПг15 | 10,0 | 16 | 3,0 | 2 | 0,9 | 0,044 | 0,005 |
| МТг4 | МПг16 | 10,0 | 16 | 3,0 | 2 | 1,0 | 0,044 | 0,005 |
| МТг4 | МПг17 | 10,0 | 16 | 3,0 | 2 | 1,1 | 0,044 | 0,005 |
| МТг4 | МПг18 | 10,0 | 16 | 3,0 | 2 | 1,2 | 0,044 | 0,005 |
| МТг4 | МПг19 | 10,0 | 16 | 3,0 | 2 | 1,3 | 0,044 | 0,005 |
| МТг4 | МПг20 | 10,0 | 16 | 3,0 | 2 | 1,4 | 0,044 | 0,005 |
| МТг4 | МПг21 | 10,0 | 16 | 3,0 | 2 | 1,5 | 0,044 | 0,005 |
| МТг5 | МПг23 | 14,0 | 20 | 6,0 | 2 | 0,5 | 0,064 | 0,006 |
| МТг5 | МПг24 | 14,0 | 20 | 6,0 | 2 | 0,6 | 0,064 | 0,006 |
| МТг5 | МПг25 | 14,0 | 20 | 6,0 | 2 | 0,7 | 0,064 | 0,006 |
| МТг5 | МПг26 | 14,0 | 20 | 6,0 | 2 | 0,8 | 0,064 | 0,006 |
| МТг5 | МПг27 | 14,0 | 20 | 6,0 | 2 | 0,9 | 0,064 | 0,006 |
| МТг5 | МПг28 | 14,0 | 20 | 6,0 | 2 | 1,0 | 0,064 | 0,007 |
| МТг5 | МПг29 | 14,0 | 20 | 6,0 | 2 | 1,1 | 0,064 | 0,007 |
| МТг5 | МПг30 | 14,0 | 20 | 6,0 | 2 | 1,2 | 0,064 | 0,007 |
| МТг5 | МПг31 | 14,0 | 20 | 6,0 | 2 | 1,3 | 0,064 | 0,008 |
| МТг5 | МПг32 | 14,0 | 20 | 6,0 | 2 | 1,4 | 0,064 | 0,008 |
| МТг5 | МПг33 | 14,0 | 20 | 6,0 | 2 | 1,5 | 0,064 | 0,008 |
| МТг6 | МПг34 | 16,0 | 30 | 10,8 | 2 | 0,5 | 0,076 | 0,013 |
| МТг6 | МПг35 | 16,0 | 30 | 10,8 | 2 | 0,6 | 0,076 | 0,013 |
| МТг6 | МПг36 | 16,0 | 30 | 10,8 | 2 | 0,7 | 0,076 | 0,013 |
| МТг6 | МПг37 | 16,0 | 30 | 10,8 | 2 | 0,8 | 0,076 | 0,014 |
| МТг6 | МПг38 | 16,0 | 30 | 10,8 | 2 | 0,9 | 0,076 | 0,014 |
| МТг6 | МПг39 | 16,0 | 30 | 10,8 | 2 | 1,0 | 0,076 | 0,015 |
| МТг6 | МПг40 | 16,0 | 30 | 10,8 | 2 | 1,1 | 0,076 | 0,015 |
| МТг6 | МПг41 | 16,0 | 30 | 10,8 | 2 | 1,2 | 0,076 | 0,016 |
| МТг6 | МПг42 | 16,0 | 30 | 10,8 | 2 | 1,3 | 0,076 | 0,017 |
| МТг6 | МПг43 | 16,0 | 30 | 10,8 | 2 | 1,4 | 0,076 | 0,017 |
| МТг6 | МПг44 | 16,0 | 30 | 10,8 | 2 | 1,5 | 0,076 | 0,018 |
| МТг7 | МПг12 | 14,0 | 16 | 4,8 | 3 | 0,6 | 0,094 | 0,004 |
| МТг7 | МПг13 | 14,0 | 16 | 4,8 | 3 | 0,7 | 0,094 | 0,004 |
| МТг7 | МПг14 | 14,0 | 16 | 4,8 | 3 | 0,8 | 0,094 | 0,005 |
| МТг7 | МПг15 | 14,0 | 16 | 4,8 | 3 | 0,9 | 0,094 | 0,005 |
| МТг7 | МПг16 | 14,0 | 16 | 4,8 | 3 | 1,0 | 0,094 | 0,005 |
| МТг7 | МПг17 | 14,0 | 16 | 4,8 | 3 | 1,1 | 0,094 | 0,005 |
| МТг7 | МПг18 | 14,0 | 16 | 4,8 | 3 | 1,2 | 0,094 | 0,005 |
| МТг7 | МПг19 | 14,0 | 16 | 4,8 | 3 | 1,3 | 0,094 | 0,005 |
| МТг7 | МПг20 | 14,0 | 16 | 4,8 | 3 | 1,4 | 0,094 | 0,005 |
| МТг7 | МПг21 | 14,0 | 16 | 4,8 | 3 | 1,5 | 0,094 | 0,005 |
| МТг7 | МПг24 | 14,0 | 20 | 6,0 | 3 | 0,6 | 0,094 | 0,006 |
| МТг7 | МПг25 | 14,0 | 20 | 6,0 | 3 | 0,7 | 0,094 | 0,006 |
| МТг7 | МПг26 | 14,0 | 20 | 6,0 | 3 | 0,8 | 0,094 | 0,006 |
| МТг7 | МПг27 | 14,0 | 20 | 6,0 | 3 | 0,9 | 0,094 | 0,006 |
| МТг7 | МПг28 | 14,0 | 20 | 6,0 | 3 | 1,0 | 0,094 | 0,007 |
| МТг7 | МПг29 | 14,0 | 20 | 6,0 | 3 | 1,1 | 0,094 | 0,007 |
| МТг7 | МПг30 | 14,0 | 20 | 6,0 | 3 | 1,2 | 0,094 | 0,007 |
| МТг7 | МПг31 | 14,0 | 20 | 6,0 | 3 | 1,3 | 0,094 | 0,008 |
| МТг7 | МПг32 | 14,0 | 20 | 6,0 | 3 | 1,4 | 0,094 | 0,008 |
| МТг7 | МПг33 | 14,0 | 20 | 6,0 | 3 | 1,5 | 0,094 | 0,008 |
| МТг8 | МПг45 | 20,0 | 36 | 14,5 | 3 | 0,6 | 0,139 | 0,018 |
| МТг8 | МПг46 | 20,0 | 36 | 14,5 | 3 | 0,7 | 0,139 | 0,019 |
| МТг8 | МПг47 | 20,0 | 36 | 14,5 | 3 | 0,8 | 0,139 | 0,02 |
| МТг8 | МПг48 | 20,0 | 36 | 14,5 | 3 | 0,9 | 0,139 | 0,021 |
| МТг8 | МПг49 | 20,0 | 36 | 14,5 | 3 | 1,0 | 0,139 | 0,021 |
| МТг8 | МПг50 | 20,0 | 36 | 14,5 | 3 | 1,1 | 0,139 | 0,022 |
| МТг8 | МПг51 | 20,0 | 36 | 14,5 | 3 | 1,2 | 0,139 | 0,023 |
| МТг8 | МПг52 | 20,0 | 36 | 14,5 | 3 | 1,3 | 0,139 | 0,024 |
| МТг8 | МПг53 | 20,0 | 36 | 14,5 | 3 | 1,4 | 0,139 | 0,025 |
| МТг8 | МПг54 | 20,0 | 36 | 14,5 | 3 | 1,5 | 0,139 | 0,025 |
| МТг9 | МПг34 | 16,0 | 30 | 8,0 | 3 | 0,5 | 0,124 | 0,012 |
| МТг9 | МПг35 | 16,0 | 30 | 8,0 | 3 | 0,6 | 0,124 | 0,013 |
| МТг9 | МПг36 | 16,0 | 30 | 8,0 | 3 | 0,7 | 0,124 | 0,013 |
| МТг9 | МПг37 | 16,0 | 30 | 8,0 | 3 | 0,8 | 0,124 | 0,014 |
| МТг9 | МПг38 | 16,0 | 30 | 8,0 | 3 | 0,9 | 0,124 | 0,014 |
| МТг9 | МПг39 | 16,0 | 30 | 8,0 | 3 | 1,0 | 0,124 | 0,015 |
| МТг9 | МПг40 | 16,0 | 30 | 8,0 | 3 | 1,1 | 0,124 | 0,015 |
| МТг9 | МПг41 | 16,0 | 30 | 8,0 | 3 | 1,2 | 0,124 | 0,016 |
| МТг9 | МПг42 | 16,0 | 30 | 8,0 | 3 | 1,3 | 0,124 | 0,017 |
| МТг9 | МПг43 | 16,0 | 30 | 8,0 | 3 | 1,4 | 0,124 | 0,017 |
| МТг9 | МПг44 | 16,0 | 30 | 8,0 | 3 | 1,5 | 0,124 | 0,018 |
| МТг10 | МПг34 | 18,0 | 30 | 10,9 | 3 | 0,5 | 0,124 | 0,012 |
| МТг10 | МПг35 | 18,0 | 30 | 10,9 | 3 | 0,6 | 0,124 | 0,013 |
| МТг10 | МПг36 | 18,0 | 30 | 10,9 | 3 | 0,7 | 0,124 | 0,013 |
| МТг10 | МПг37 | 18,0 | 30 | 10,9 | 3 | 0,8 | 0,124 | 0,014 |
| МТг10 | МПг38 | 18,0 | 30 | 10,9 | 3 | 0,9 | 0,124 | 0,014 |
| МТг10 | МПг39 | 18,0 | 30 | 10,9 | 3 | 1,0 | 0,124 | 0,015 |
| МТг10 | МПг40 | 18,0 | 30 | 10,9 | 3 | 1,1 | 0,124 | 0,015 |
| МТг10 | МПг41 | 18,0 | 30 | 10,9 | 3 | 1,2 | 0,124 | 0,016 |
| МТг10 | МПг42 | 18,0 | 30 | 10,9 | 3 | 1,3 | 0,124 | 0,017 |
| МТг10 | МПг43 | 18,0 | 30 | 10,9 | 3 | 1,4 | 0,124 | 0,017 |
| МТг10 | МПг44 | 18,0 | 30 | 10,9 | 3 | 1,5 | 0,124 | 0,018 |
Траверса металлическая подвесная. 0312.48.00.000
Конструкция и размеры
Таблица №48
| Марка | Сечение | Нагрузка Р, тс | L, м | H, м | Масса, т | |||
|---|---|---|---|---|---|---|---|---|
| Траверса | Подвеска | МТж | МПж | МТж | МПж | |||
| МТж1 | МПж1 | 90х6 | 63х40х6 | 0,8 | 1 | 0,4 | 0,01 | 0,002 |
| МТж1 | МПж2 | 90х6 | 63х40х6 | 0,8 | 1 | 0,5 | 0,01 | 0,003 |
| МТж1 | МПж3 | 90х6 | 63х40х6 | 0,8 | 1 | 0,6 | 0,01 | 0,003 |
| МТж1 | МПж4 | 90х6 | 63х40х6 | 0,8 | 1 | 0,7 | 0,01 | 0,004 |
| МТж1 | МПж5 | 90х6 | 75х50х6 | 1,2 | 1 | 0,4 | 0,01 | 0,003 |
| МТж1 | МПж6 | 90х6 | 75х50х6 | 1,2 | 1 | 0,5 | 0,01 | 0,003 |
| МТж1 | МПж7 | 90х6 | 75х50х6 | 1,2 | 1 | 0,6 | 0,01 | 0,004 |
| МТж1 | МПж8 | 90х6 | 75х50х6 | 1,2 | 1 | 0,7 | 0,01 | 0,004 |
| МТж1 | МПж9 | 90х6 | 75х50х6 | 1,2 | 1 | 0,8 | 0,01 | 0,005 |
| МТж1 | МПж10 | 90х6 | 75х50х6 | 1,2 | 1 | 0,9 | 0,01 | 0,006 |
| МТж1 | МПж11 | 90х6 | 75х50х6 | 1,2 | 1 | 1 | 0,01 | 0,006 |
| МТж1 | МПж12 | 90х6 | 75х50х6 | 1,2 | 1 | 1,1 | 0,01 | 0,007 |
| МТж1 | МПж13 | 90х6 | 75х50х6 | 1,2 | 1 | 1,2 | 0,01 | 0,007 |
| МТж1 | МПж18 | 90х6 | 6,5 | 1,5 | 1 | 0,8 | 0,01 | 0,005 |
| МТж1 | МПж19 | 90х6 | 6,5 | 1,5 | 1 | 0,9 | 0,01 | 0,005 |
| МТж1 | МПж20 | 90х6 | 6,5 | 1,5 | 1 | 1,0 | 0,01 | 0,006 |
| МТж1 | МПж21 | 90х6 | 6,5 | 1,5 | 1 | 1,1 | 0,01 | 0,006 |
| МТж1 | МПж22 | 90х6 | 6,5 | 1,5 | 1 | 1,2 | 0,01 | 0,007 |

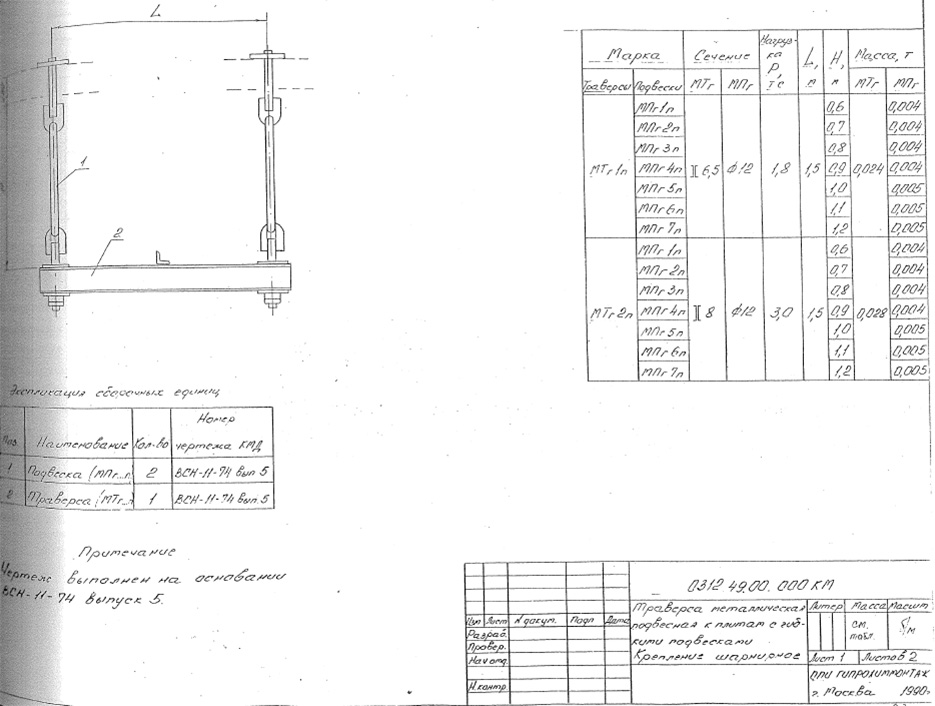

Траверса металлическая подвесная. 0312.49.00.000
Конструкция и размеры
Таблица №49
| Марка | Сечение | Нагрузка Р, тс | L, м | H, м | Масса, т | |||
|---|---|---|---|---|---|---|---|---|
| Траверса | Подвеска | МТг | МПг | МТг | МПг | |||
| МТг1п | МПг1п | 6,5 | 12 | 1,8 | 1,5 | 0,6 | 0,024 | 0,004 |
| МТг1п | МПг2п | 6,5 | 12 | 1,8 | 1,5 | 0,7 | 0,024 | 0,004 |
| МТг1п | МПг3п | 6,5 | 12 | 1,8 | 1,5 | 0,8 | 0,024 | 0,004 |
| МТг1п | МПг4п | 6,5 | 12 | 1,8 | 1,5 | 0,9 | 0,024 | 0,004 |
| МТг1п | МПг5п | 6,5 | 12 | 1,8 | 1,5 | 1,0 | 0,024 | 0,005 |
| МТг1п | МПг6п | 6,5 | 12 | 1,8 | 1,5 | 1,1 | 0,024 | 0,005 |
| МТг1п | МПг7п | 6,5 | 12 | 1,8 | 1,5 | 1,2 | 0,024 | 0,005 |
| МТг2п | МПг1п | 8,0 | 12 | 3,0 | 1,5 | 0,6 | 0,028 | 0,004 |
| МТг2п | МПг2п | 8,0 | 12 | 3,0 | 1,5 | 0,7 | 0,028 | 0,004 |
| МТг2п | МПг3п | 8,0 | 12 | 3,0 | 1,5 | 0,8 | 0,028 | 0,004 |
| МТг2п | МПг4п | 8,0 | 12 | 3,0 | 1,5 | 0,9 | 0,028 | 0,004 |
| МТг2п | МПг5п | 8,0 | 12 | 3,0 | 1,5 | 1,0 | 0,028 | 0,005 |
| МТг2п | МПг6п | 8,0 | 12 | 3,0 | 1,5 | 1,1 | 0,028 | 0,005 |
| МТг2п | МПг7п | 8,0 | 12 | 3,0 | 1,5 | 1,2 | 0,028 | 0,005 |
| МТг3п | МПг8п | 10,0 | 16 | 3,6 | 1,5 | 0,6 | 0,034 | 0,004 |
| МТг3п | МПг9п | 10,0 | 16 | 3,6 | 1,5 | 0,7 | 0,034 | 0,004 |
| МТг3п | МПг10п | 10,0 | 16 | 3,6 | 1,5 | 0,8 | 0,034 | 0,004 |
| МТг3п | МПг11п | 10,0 | 16 | 3,6 | 1,5 | 0,9 | 0,034 | 0,004 |
| МТг3п | МПг12п | 10,0 | 16 | 3,6 | 1,5 | 1,0 | 0,034 | 0,005 |
| МТг3п | МПг13п | 10,0 | 16 | 3,6 | 1,5 | 1,1 | 0,034 | 0,005 |
| МТг3п | МПг14п | 10,0 | 16 | 3,6 | 1,5 | 1,2 | 0,034 | 0,005 |
| МТг4п | МПг8п | 12,0 | 16 | 4,8 | 1,5 | 0,6 | 0,41 | 0,004 |
| МТг4п | МПг9п | 12,0 | 16 | 4,8 | 1,5 | 0,7 | 0,41 | 0,004 |
| МТг4п | МПг10п | 12,0 | 16 | 4,8 | 1,5 | 0,8 | 0,41 | 0,004 |
| МТг4п | МПг11п | 12,0 | 16 | 4,8 | 1,5 | 0,9 | 0,41 | 0,004 |
| МТг4п | МПг12п | 12,0 | 16 | 4,8 | 1,5 | 1,0 | 0,41 | 0,005 |
| МТг4п | МПг13п | 12,0 | 16 | 4,8 | 1,5 | 1,1 | 0,41 | 0,005 |
| МТг4п | МПг14п | 12,0 | 16 | 4,8 | 1,5 | 1,2 | 0,41 | 0,005 |
| МТг4п | МПг15п | 12,0 | 20 | 6 | 1,5 | 0,6 | 0,41 | 0,005 |
| МТг4п | МПг16п | 12,0 | 20 | 6 | 1,5 | 0,7 | 0,41 | 0,005 |
| МТг4п | МПг17п | 12,0 | 20 | 6 | 1,5 | 0,8 | 0,41 | 0,006 |
| МТг4п | МПг18п | 12,0 | 20 | 6 | 1,5 | 0,9 | 0,41 | 0,006 |
| МТг4п | МПг19п | 12,0 | 20 | 6 | 1,5 | 1,0 | 0,41 | 0,006 |
| МТг4п | МПг20п | 12,0 | 20 | 6 | 1,5 | 1,1 | 0,41 | 0,006 |
| МТг4п | МПг21п | 12,0 | 20 | 6 | 1,5 | 1,2 | 0,41 | 0,006 |
| МТг5п | МПг1п | 6,5 | 12 | 2,5 | 0,75 | 0,6 | 0,016 | 0,004 |
| МТг5п | МПг2п | 6,5 | 12 | 2,5 | 0,75 | 0,7 | 0,016 | 0,004 |
| МТг5п | МПг3п | 6,5 | 12 | 2,5 | 0,75 | 0,8 | 0,016 | 0,004 |
| МТг5п | МПг4п | 6,5 | 12 | 2,5 | 0,75 | 0,9 | 0,016 | 0,004 |
| МТг5п | МПг5п | 6,5 | 12 | 2,5 | 0,75 | 1,0 | 0,016 | 0,005 |
| МТг5п | МПг6п | 6,5 | 12 | 2,5 | 0,75 | 1,1 | 0,016 | 0,005 |
| МТг5п | МПг7п | 6,5 | 12 | 2,5 | 0,75 | 1,2 | 0,016 | 0,005 |
| МТг6п | МПг8п | 8,0 | 16 | 3,5 | 0,75 | 0,6 | 0,018 | 0,004 |
| МТг6п | МПг9п | 8,0 | 16 | 3,5 | 0,75 | 0,7 | 0,018 | 0,004 |
| МТг6п | МПг10п | 8,0 | 16 | 3,5 | 0,75 | 0,8 | 0,018 | 0,004 |
| МТг6п | МПг11п | 8,0 | 16 | 3,5 | 0,75 | 0,9 | 0,018 | 0,004 |
| МТг6п | МПг12п | 8,0 | 16 | 3,5 | 0,75 | 1,0 | 0,018 | 0,005 |
| МТг6п | МПг13п | 8,0 | 16 | 3,5 | 0,75 | 1,1 | 0,018 | 0,005 |
| МТг6п | МПг14п | 8,0 | 16 | 3,5 | 0,75 | 1,2 | 0,018 | 0,005 |
| МТг7п | МПг15п | 10,0 | 20 | 6 | 0,75 | 0,6 | 0,021 | 0,006 |
| МТг7п | МПг16п | 10,0 | 20 | 6 | 0,75 | 0,7 | 0,021 | 0,005 |
| МТг7п | МПг17п | 10,0 | 20 | 6 | 0,75 | 0,8 | 0,021 | 0,006 |
| МТг7п | МПг18п | 10,0 | 20 | 6 | 0,75 | 0,9 | 0,021 | 0,006 |
| МТг7п | МПг19п | 10,0 | 20 | 6 | 0,75 | 1,0 | 0,021 | 0,006 |
| МТг7п | МПг20п | 10,0 | 20 | 6 | 0,75 | 1,1 | 0,021 | 0,006 |
| МТг7п | МПг21п | 10,0 | 20 | 6 | 0,75 | 1,2 | 0,021 | 0,006 |

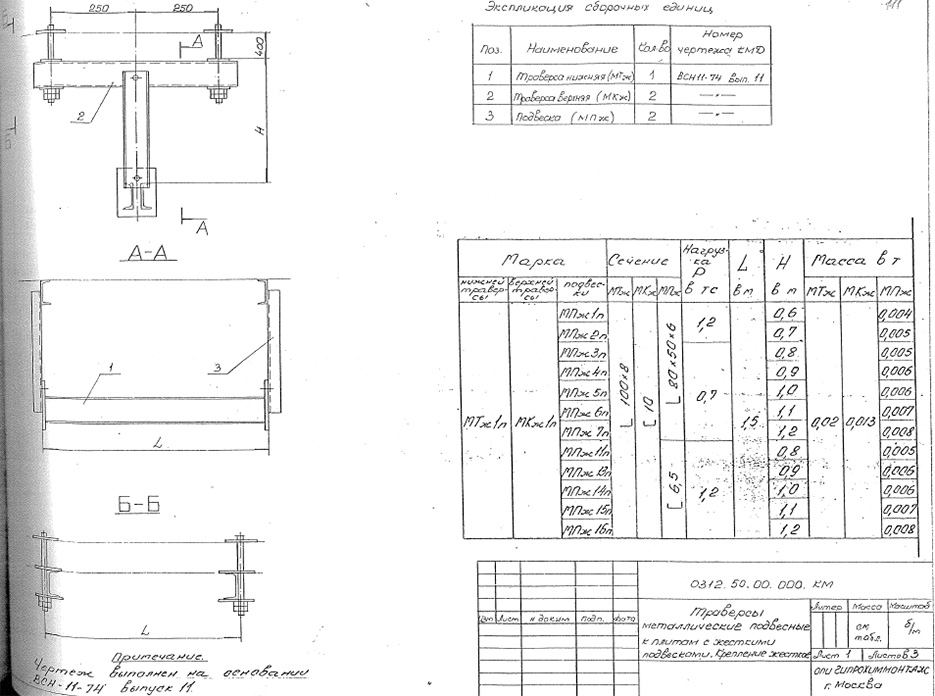

Траверса металлическая подвесная. 0312.50.00.000
Конструкция и размеры
Таблица №50
| Марка | Сечение | Нагрузка Р, тс | L, м | H, м | Масса, т | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Нижней траверсы | Верхней траверсы | Подвески | МТж | МКж | МПж | МТж | МКж | МПж | |||
| МТж1п | МКж1п | МПж1п | 100х8 | 10,0 | 80х50х6 | 1,2 | 1,5 | 0,6 | 0,020 | 0,013 | 0,004 |
| МТж1п | МКж1п | МПж2п | 100х8 | 10,0 | 80х50х6 | 1,2 | 1,5 | 0,7 | 0,020 | 0,013 | 0,005 |
| МТж1п | МКж1п | МПж3п | 100х8 | 10,0 | 80х50х6 | 0,7 | 1,5 | 0,8 | 0,020 | 0,013 | 0,005 |
| МТж1п | МКж1п | МПж4п | 100х8 | 10,0 | 80х50х6 | 0,7 | 1,5 | 0,9 | 0,020 | 0,013 | 0,006 |
| МТж1п | МКж1п | МПж5п | 100х8 | 10,0 | 80х50х6 | 0,7 | 1,5 | 1 | 0,020 | 0,013 | 0,006 |
| МТж1п | МКж1п | МПж6п | 100х8 | 10,0 | 80х50х6 | 0,7 | 1,5 | 1,1 | 0,020 | 0,013 | 0,007 |
| МТж1п | МКж1п | МПж7п | 100х8 | 10,0 | 80х50х6 | 0,7 | 1,5 | 1,2 | 0,020 | 0,013 | 0,008 |
| МТж1п | МКж1п | МПж11п | 100х8 | 10,0 | 6,5 | 1,2 | 1,5 | 0,8 | 0,020 | 0,013 | 0,005 |
| МТж1п | МКж1п | МПж13п | 100х8 | 10,0 | 6,5 | 1,2 | 1,5 | 0,9 | 0,020 | 0,013 | 0,006 |
| МТж1п | МКж1п | МПж14п | 100х8 | 10,0 | 6,5 | 1,2 | 1,5 | 1 | 0,020 | 0,013 | 0,006 |
| МТж1п | МКж1п | МПж15п | 100х8 | 10,0 | 6,5 | 1,2 | 1,5 | 1,1 | 0,020 | 0,013 | 0,007 |
| МТж1п | МКж1п | МПж16п | 100х8 | 10,0 | 6,5 | 1,2 | 1,5 | 1,2 | 0,020 | 0,013 | 0,008 |
Траверса-балка металлическая подвесная. 0312.51.00.000
Конструкция и размеры
Таблица №51
| Марка | Сечение | Нагрузка Р, тс | L, м | H, м | Масса, т | |||
|---|---|---|---|---|---|---|---|---|
| Траверса | Подвеска | МТБг | МПг | МТБг | МПг | |||
| МТБ1г | МПг1 | 6,5 | 16 | 2 | 1,2 | 0,4 | 0,024 | 0,003 |
| МТБ1г | МПг2 | 6,5 | 16 | 2 | 1,2 | 0,5 | 0,024 | 0,004 |
| МТБ1г | МПг3 | 6,5 | 16 | 2 | 1,2 | 0,6 | 0,024 | 0,004 |
| МТБ1г | МПг4 | 6,5 | 16 | 2 | 1,2 | 0,7 | 0,024 | 0,004 |
| МТБ1г | МПг5 | 6,5 | 16 | 2 | 1,2 | 0,8 | 0,024 | 0,004 |
| МТБ1г | МПг6 | 6,5 | 16 | 2 | 1,2 | 0,9 | 0,024 | 0,005 |
| МТБ1г | МПг7 | 6,5 | 16 | 2 | 1,2 | 1 | 0,024 | 0,005 |
| МТБ1г | МПг8 | 6,5 | 16 | 2 | 1,2 | 1,1 | 0,024 | 0,005 |
| МТБ1г | МПг9 | 6,5 | 16 | 2 | 1,2 | 1,2 | 0,024 | 0,005 |
| МТБ2г | МПг10 | 8 | 16 | 3 | 1,2 | 0,4 | 0,027 | 0,004 |
| МТБ2г | МПг11 | 8 | 16 | 3 | 1,2 | 0,5 | 0,027 | 0,004 |
| МТБ2г | МПг12 | 8 | 16 | 3 | 1,2 | 0,6 | 0,027 | 0,004 |
| МТБ2г | МПг13 | 8 | 16 | 3 | 1,2 | 0,7 | 0,027 | 0,004 |
| МТБ2г | МПг14 | 8 | 16 | 3 | 1,2 | 0,8 | 0,027 | 0,004 |
| МТБ2г | МПг15 | 8 | 16 | 3 | 1,2 | 0,9 | 0,027 | 0,005 |
| МТБ2г | МПг16 | 8 | 16 | 3 | 1,2 | 1 | 0,027 | 0,005 |
| МТБ2г | МПг17 | 8 | 16 | 3 | 1,2 | 1,1 | 0,027 | 0,005 |
| МТБ2г | МПг18 | 8 | 16 | 3 | 1,2 | 1,2 | 0,027 | 0,006 |
Траверса-балка металлическая подвесная. 0312.52.00.000
Конструкция и размеры
Таблица №52
| Марка | Сечение | Нагрузка Р, тс | L, м | H, м | Масса, т | |||
|---|---|---|---|---|---|---|---|---|
| Траверса | Подвеска | МТБж | МПж | МТБж | МПж | |||
| МТБ1ж | МПж1 | 90х6 | 63х40х6 | 0,8 | 1,2 | 0,4 | 0,02 | 0,002 |
| МТБ1ж | МПж2 | 90х7 | 63х40х7 | 0,8 | 1,2 | 0,5 | 0,02 | 0,003 |
| МТБ1ж | МПж3 | 90х8 | 63х40х8 | 0,8 | 1,2 | 0,6 | 0,02 | 0,003 |
| МТБ1ж | МПж4 | 90х9 | 63х40х9 | 0,8 | 1,2 | 0,7 | 0,02 | 0,004 |
| МТБ1ж | МПж5 | 90х10 | 75х50х6 | 1 | 1,2 | 0,4 | 0,02 | 0,003 |
| МТБ1ж | МПж6 | 90х11 | 75х50х7 | 1 | 1,2 | 0,5 | 0,02 | 0,003 |
| МТБ1ж | МПж7 | 90х12 | 75х50х8 | 1 | 1,2 | 0,6 | 0,02 | 0,004 |
| МТБ1ж | МПж8 | 90х13 | 75х50х9 | 1 | 1,2 | 0,7 | 0,02 | 0,004 |
| МТБ1ж | МПж9 | 90х14 | 75х50х10 | 1 | 1,2 | 0,8 | 0,02 | 0,005 |
| МТБ1ж | МПж10 | 90х15 | 75х50х11 | 1 | 1,2 | 0,9 | 0,02 | 0,006 |
| МТБ1ж | МПж11 | 90х16 | 75х50х12 | 1 | 1,2 | 1 | 0,02 | 0,006 |
| МТБ1ж | МПж12 | 90х17 | 75х50х13 | 1 | 1,2 | 1,1 | 0,02 | 0,007 |
| МТБ1ж | МПж13 | 90х18 | 75х50х14 | 1 | 1,2 | 1,2 | 0,02 | 0,007 |
| МТБ1ж | МПж18 | 90х19 | 6,5 | 1,2 | 1,2 | 0,8 | 0,02 | 0,005 |
| МТБ1ж | МПж19 | 90х20 | 6,5 | 1,2 | 1,2 | 0,9 | 0,02 | 0,005 |
| МТБ1ж | МПж20 | 90х21 | 6,5 | 1,2 | 1,2 | 1 | 0,02 | 0,006 |
| МТБ1ж | МПж21 | 90х22 | 6,5 | 1,2 | 1,2 | 1,1 | 0,02 | 0,005 |
| МТБ1ж | МПж22 | 90х23 | 6,5 | 1,2 | 1,2 | 1,2 | 0,02 | 0,007 |

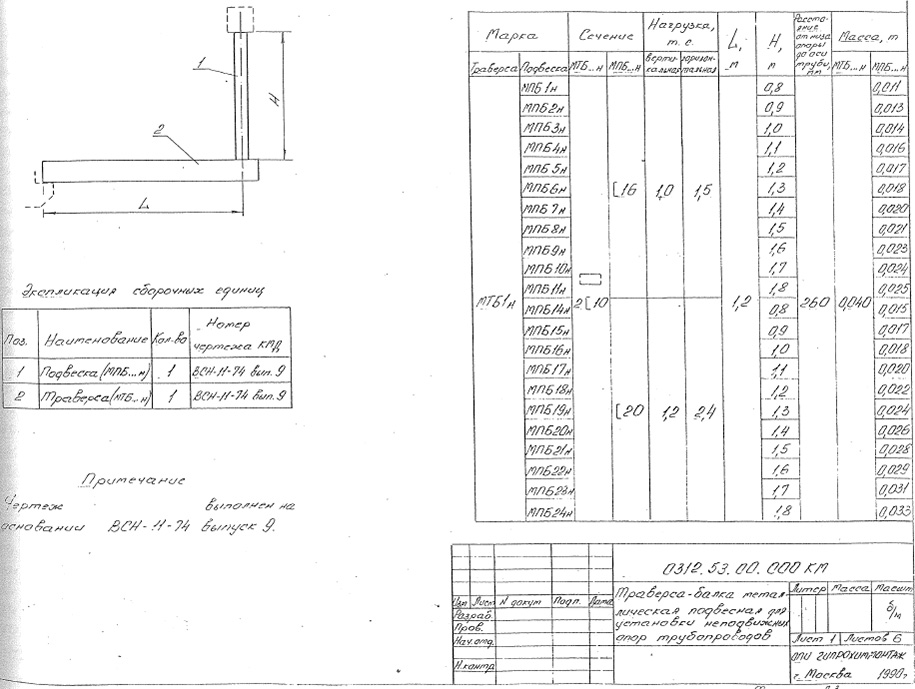

Траверса-балка металлическая подвесная. 0312.53.00.000
Конструкция и размеры
Таблица №53
| Марка | Сечение | Нагрузка Р, тс | L, м | H, м | Масса, т | ||||
|---|---|---|---|---|---|---|---|---|---|
| Траверса | Подвеска | МТБн | МПБн | Верт. | Гориз. | МТБн | МПБн | ||
| МТБ1н | МПБ1н | 2 [ 10 | [ 16 | 1 | 1,5 | 1,2 | 0,8 | 0,04 | 0,011 |
| МТБ1н | МПБ2н | 2 [ 10 | [ 16 | 1 | 1,5 | 1,2 | 0,9 | 0,04 | 0,013 |
| МТБ1н | МПБ3н | 2 [ 10 | [ 16 | 1 | 1,5 | 1,2 | 1 | 0,04 | 0,014 |
| МТБ1н | МПБ4н | 2 [ 10 | [ 16 | 1 | 1,5 | 1,2 | 1,1 | 0,04 | 0,016 |
| МТБ1н | МПБ5н | 2 [ 10 | [ 16 | 1 | 1,5 | 1,2 | 1,2 | 0,04 | 0,017 |
| МТБ1н | МПБ6н | 2 [ 10 | [ 16 | 1 | 1,5 | 1,2 | 1,3 | 0,04 | 0,018 |
| МТБ1н | МПБ7н | 2 [ 10 | [ 16 | 1 | 1,5 | 1,2 | 1,4 | 0,04 | 0,02 |
| МТБ1н | МПБ8н | 2 [ 10 | [ 16 | 1 | 1,5 | 1,2 | 1,5 | 0,04 | 0,021 |
| МТБ1н | МПБ9н | 2 [ 10 | [ 16 | 1 | 1,5 | 1,2 | 1,6 | 0,04 | 0,023 |
| МТБ1н | МПБ10н | 2 [ 10 | [ 16 | 1 | 1,5 | 1,2 | 1,7 | 0,04 | 0,024 |
| МТБ1н | МПБ11н | 2 [ 10 | [ 16 | 1 | 1,5 | 1,2 | 1,8 | 0,04 | 0,025 |
| МТБ1н | МПБ14н | 2 [ 10 | [ 20 | 1,2 | 2,4 | 1,2 | 0,8 | 0,04 | 0,015 |
| МТБ1н | МПБ15н | 2 [ 10 | [ 20 | 1,2 | 2,4 | 1,2 | 0,9 | 0,04 | 0,017 |
| МТБ1н | МПБ16н | 2 [ 10 | [ 20 | 1,2 | 2,4 | 1,2 | 1 | 0,04 | 0,018 |
| МТБ1н | МПБ17н | 2 [ 10 | [ 20 | 1,2 | 2,4 | 1,2 | 1,1 | 0,04 | 0,02 |
| МТБ1н | МПБ18н | 2 [ 10 | [ 20 | 1,2 | 2,4 | 1,2 | 1,2 | 0,04 | 0,022 |
| МТБ1н | МПБ19н | 2 [ 10 | [ 20 | 1,2 | 2,4 | 1,2 | 1,3 | 0,04 | 0,024 |
| МТБ1н | МПБ20н | 2 [ 10 | [ 20 | 1,2 | 2,4 | 1,2 | 1,4 | 0,04 | 0,026 |
| МТБ1н | МПБ21н | 2 [ 10 | [ 20 | 1,2 | 2,4 | 1,2 | 1,5 | 0,04 | 0,028 |
| МТБ1н | МПБ22н | 2 [ 10 | [ 20 | 1,2 | 2,4 | 1,2 | 1,6 | 0,04 | 0,029 |
| МТБ1н | МПБ23н | 2 [ 10 | [ 20 | 1,2 | 2,4 | 1,2 | 1,7 | 0,04 | 0,031 |
| МТБ1н | МПБ24н | 2 [ 10 | [ 20 | 1,2 | 2,4 | 1,2 | 1,8 | 0,04 | 0,033 |
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
Вам также может понравиться
