Лапа с накладкой ОСТ 34-10-738-93

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Конструкция и размеры

Конструкция, основные размеры, нагрузки, которые допустимы и материалы деталей должны отвечать тем, что указываются на чертеже 1 и в таблицах 1 и 2.

Чертеж 1

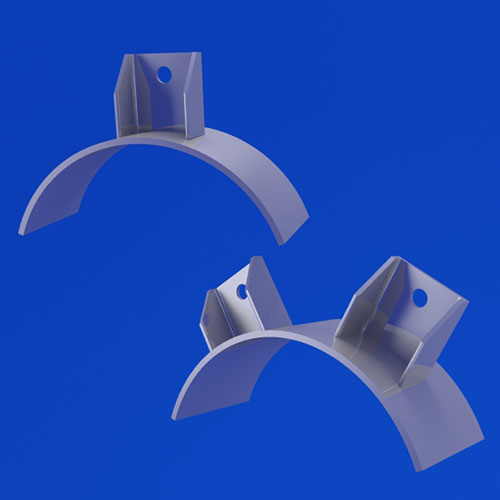

чертеж лапы с накладкой

Чертеж 2

чертеж 2 лапа с накладкой

Величина нагрузки на подвеску будет зависеть от того, какое их количество устанавливается на трубопроводе, т. е. в 2, 3, 4 раза больше указанной, но она не должна превышать величин масс допустимых пролетов.

Таблица 1

Размеры в мм
Обозначение лап с накладкой для трубопроводов		Допускаемая нагрузка на одну лапу кН(кгс)	Для трубопроводов		Исп.	H	H1	B	B1	A Пред. откл. ±3	A1 Пред. откл. ±5	d	S	K⁺²	Масса, кг
углерод.	корроз.	Допускаемая нагрузка на одну лапу кН(кгс)	D	S, не менее	Исп.	H	H1	B	B1	A Пред. откл. ±3	A1 Пред. откл. ±5	d	S	K⁺²	Масса, кг
01	02	33,3 (3400)	630	8	1	400	300	230	130	250	1130	27	10	10	18
03	04	53,9 (5500)	720	8		450	350	350	200		1220	33		12	30
05	06		820	9							1320				30
07	08		920	10							1420				33
09	10		1020	10		500				255	1530		12		34
11	12		1220	11		500				255	1730		12	14	36
13	14	78,4 (8000)	1220	14	2	550	450	630		235	1690	39	14		82
15	16		1420	12	1	650		350			1890		12		42
17	18		1420	14	2			730			1890		14		93
19	20		1620	14	1			350			2090				47
21	22		1620	14	2			830			2090				104

Пример условного обозначения лапы с накладкой для трубопровода Дн 720 мм из углеродистой стали:

Лапа с накладкой 72ОУ-03 ОСТ 34-10-738-93.

Для коррозионностойкой стали:

Лапа с накладкой 72ОК-04 ОСТ 34-10-738-93.

* Расстояние, которое следует выдерживать, для симметричного расположения между швами спиральношовных труб лап с накладками.

** Величина катета шва К1 – по наименьшей толщине свариваемых деталей.

Технические требования по сварке и по материалу по ОСТ 34-10-723.

Прочие технические требования по ТУ 34-42-10380 и ОСТ 34-10-723.

Таблица 2

Рекомендации по установке лап на спиральношовные трубы
Для трубопроводов					A1	A2	L*
Варианты	Dн	не менее	Лапы с накладкой
Варианты	Dн	не менее	Обозначение	Кол.
1	630	8	01 или 02	2	1130	—	100
	720	8	03 или 04		1220		190
	620	9	05 или 06		1320		170
	1020	10	09 или 10		1630		130
	1220	11	11 или 12		1730		105
2	1220	14	13 или 14		1690	220	55
1	1420	12	15 или 16		1890	—	330
3		12	15 или 16	3		—	85
2		14	17 или 18	2		245	200
1	1620	14	19 или 20	2	2090	—	290
3			19 или 20	3		—	50
2			21 или 22	2		270	150

Таблица 3

Обозначение лапы с накладкой для трубопроводов из стали		Поз. 1 Лапа 1 шт.		Поз. 2 Накладка 1 шт.
Обозначение лапы с накладкой для трубопроводов из стали		Обозначение по
углерод.	корроз.	ОСТ 34-10-738	Кол.	ОСТ 34-10-733
углерод.	корроз.	ОСТ 34-10-738	Кол.	углерод.	корроз.
01	—	1-01	1	2-37	—
—	02	1-01		—	2-38
03	—	1-02		2-39	—
—	04			—	2-40
05	—			2-41	—
—	06			—	2-42
07	—	1-03		2-43	—
—	08			—	2-44
09	—			2-45	—
—	10			—	2-46
11	—	1-03	1	2-47	—
—	12	1-03	1	—	2-48
13	—	1-04	2	2-53	—
—	14	1-04	2	—	2-54
15	—	1-04	1	2-49	—
—	16		1	—	2-50
17	—		2	2-55	—
—	18		2	—	2-56
19	—	1-04	1	2-51	—
—	20		1	—	2-52
21	—		2	2-57	—
—	22		2	—	2-58

Чертеж 3

чертеж 3 Лапа с накладкой

Размеры в мм
Обозначение лапы	Для Dн	R	A	H	h	h1	B	d	S	r	Масса, кг
1-01	630	300	240	300	70	120	130	27	8	12	11,0
1-02	720; 820	400		350	100	180	200	33	10	15	18,0
1-03	920; 1020	550		350	100	180		33			18,0
1-04	1220-1620	700	220	450	130	230		39			22,0

Информационные данные

Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.

Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова

Взамен ОСТ 34-42-738-85

Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 14637-89	п.3.1
ГОСТ 19903-74	п.3.1
ОСТ 34-10-733-93	Таблица 3
ОСТ 34-10-723-93	п.2.3; 2.4
ТУ 34-42-10380-83	п.2.4
