Опоры скользящие и неподвижные ОСТ 34 256-75
Конструкция и размеры
Таблица №1
Обозначение опоры | Наружный диаметр трубопровода Дн, мм | Допускаемая вертикальная нагрузка, кгс | Н≈˟ | B | b | Масса, кг |
---|---|---|---|---|---|---|
01 ОСТ 34 256-75 | 57 | 70 | 125 | 40 | 26 | 0,63 |
02 ОСТ 34 256-75 | 76 | 150 | 135 | 60 | 45 | 0,8 |
03 ОСТ 34 256-75 | 89 | 200 | 142 | 60 | 45 | 0,8 |

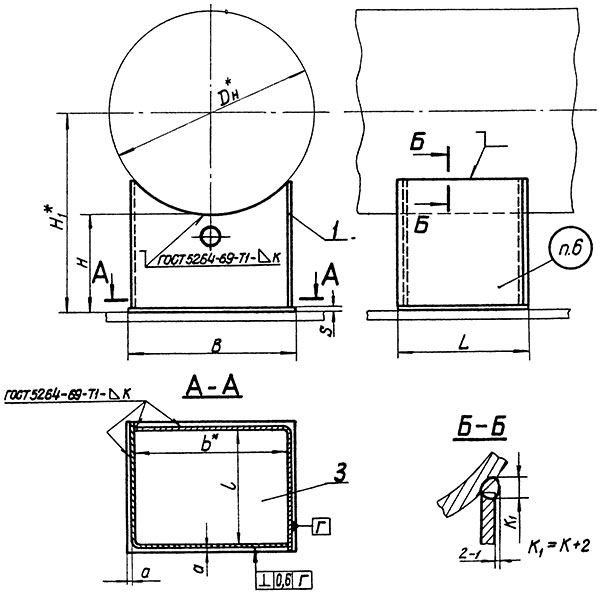

Опоры скользящие приварные ОСТ 34 257-75
Конструкция и размеры
Таблица №2
Обозначение опоры | Наружный диаметр трубопровода Дн˟ | Допускаемая вертикальная нагрузка, кгс | Н | Н₁ | B | B₁ | b | L | L₁ | l | а | к=г | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
01 ОСТ 34 257-75 | 108 | 360 | 97 | 150 | 100 | - -- | 84 | 100 | - -- | 84 | 5 | 3 | 1,12 |
02 ОСТ 34 257-75 | 108 | 360 | 147 | 200 | 100 | - -- | 84 | 100 | - -- | 84 | 5 | 3 | 1,52 |
03 ОСТ 34 257-75 | 133 | 430 | 97 | 164 | 120 | - -- | 104 | 100 | - -- | 84 | 5 | 3 | 1,33 |
04 ОСТ 34 257-75 | 133 | 430 | 147 | 214 | 120 | - -- | 104 | 100 | - -- | 84 | 5 | 3 | 1,77 |
05 ОСТ 34 257-75 | 159 | 600 | 97 | 176 | 120 | - -- | 104 | 100 | - -- | 84 | 5 | 3 | 1,29 |
06 ОСТ 34 257-75 | 159 | 600 | 147 | 226 | 120 | - -- | 104 | 100 | - -- | 84 | 5 | 3 | 1,73 |
07 ОСТ 34 257-75 | 219 | 1200 | 96 | 206 | 180 | - -- | 162 | 120 | - -- | 102 | 5 | 4 | 2,82 |
08 ОСТ 34 257-75 | 219 | 1200 | 146 | 256 | 180 | - -- | 162 | 120 | - -- | 102 | 5 | 4 | 3,66 |
09 ОСТ 34 257-75 | 273 | 1900 | 96 | 232 | 240 | - -- | 222 | 120 | - -- | 102 | 5 | 4 | 3,88 |
10 ОСТ 34 257-75 | 273 | 1900 | 146 | 282 | 240 | - -- | 222 | 120 | - -- | 102 | 5 | 4 | 4,92 |
11 ОСТ 34 257-75 | 325 | 2500 | 94 | 256 | 300 | - -- | 274 | 200 | - -- | 174 | 7 | 6 | 10 |
12 ОСТ 34 257-75 | 325 | 2500 | 144 | 306 | 300 | - -- | 274 | 200 | - -- | 174 | 7 | 6 | 12,19 |
13 ОСТ 34 257-75 | 377 | 3300 | 94 | 284 | 300 | - -- | 274 | 200 | - -- | 174 | 7 | 6 | 9,31 |
14 ОСТ 34 257-75 | 377 | 3300 | 144 | 334 | 300 | - -- | 274 | 200 | - -- | 174 | 7 | 6 | 11,51 |
15 ОСТ 34 257-75 | 426 | 3600 | 94 | 308 | 350 | - -- | 324 | 200 | - -- | 174 | 7 | 6 | 11,1 |
16 ОСТ 34 257-75 | 426 | 3600 | 144 | 358 | 350 | - -- | 324 | 200 | - -- | 174 | 7 | 6 | 13,54 |
17 ОСТ 34 257-75 | 478 | 4050 | 94 | 334 | 400 | - -- | 370 | 250 | - -- | 220 | 9 | 6 | 14,32 |
18 ОСТ 34 257-75 | 478 | 4050 | 144 | 384 | 400 | - -- | 370 | 250 | - -- | 220 | 9 | 6 | 15,7 |
19 ОСТ 34 257-75 | 530 | 5000 | 100 | 365 | 450 | 500 | 420 | 250 | 100 | 220 | 9 | 6 | 22,57 |
20 ОСТ 34 257-75 | 530 | 5000 | 150 | 415 | 450 | 500 | 420 | 250 | 100 | 220 | 9 | 6 | 25,66 |
21 ОСТ 34 257-75 | 630 | 6650 | 100 | 415 | 500 | 550 | 470 | 250 | 100 | 220 | 9 | 6 | 24,3 |
22 ОСТ 34 257-75 | 630 | 6650 | 150 | 465 | 500 | 550 | 470 | 250 | 100 | 220 | 9 | 6 | 27,61 |
23 ОСТ 34 257-75 | 720 | 8400 | 100 | 460 | 590 | 650 | 552 | 300 | 120 | 270 | 8 | 6 | 34,6 |
24 ОСТ 34 257-75 | 720 | 8400 | 150 | 510 | 590 | 650 | 552 | 300 | 120 | 270 | 8 | 6 | 38,64 |
25 ОСТ 34 257-75 | 820 | 10500 | 100 | 510 | 590 | 650 | 552 | 300 | 120 | 270 | 8 | 6 | 32,13 |
26 ОСТ 34 257-75 | 820 | 10500 | 150 | 560 | 590 | 650 | 552 | 300 | 120 | 270 | 8 | 6 | 36,19 |
27 ОСТ 34 257-75 | 920 | 13000 | 100 | 560 | 700 | 760 | 662 | 350 | 150 | 312 | 11 | 8 | 58,58 |
28 ОСТ 34 257-75 | 920 | 13000 | 150 | 610 | 700 | 760 | 662 | 350 | 150 | 312 | 11 | 8 | 64,82 |
29 ОСТ 34 257-75 | 1020 | 15800 | 100 | 610 | 700 | 760 | 662 | 350 | 150 | 312 | 11 | 8 | 55,93 |
30 ОСТ 34 257-75 | 1020 | 15800 | 150 | 660 | 700 | 760 | 662 | 350 | 150 | 312 | 11 | 8 | 62,17 |
31 ОСТ 34 257-75 | 1220 | 21200 | 100 | 710 | 800 | 860 | 755 | 400 | 150 | 355 | 12 | 10 | 82,96 |
32 ОСТ 34 257-75 | 1220 | 21200 | 150 | 760 | 800 | 860 | 755 | 400 | 150 | 355 | 12 | 10 | 91,84 |
33 ОСТ 34 257-75 | 1420 | 27300 | 100 | 810 | 800 | 860 | 755 | 400 | 150 | 355 | 12 | 10 | 79,32 |
34 ОСТ 34 257-75 | 1420 | 27300 | 150 | 860 | 800 | 860 | 755 | 400 | 150 | 355 | 12 | 10 | 88,23 |

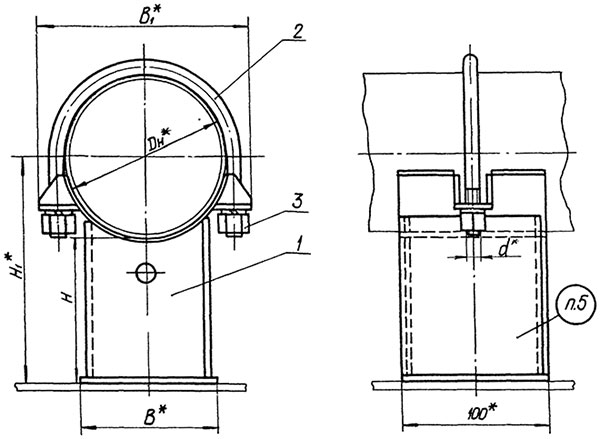

Опоры скользящие хомутовые ОСТ 34 258-75
Конструкция и размеры
Таблица №3
Обозначение опоры | Наружный диаметр трубопровода Дн˟ | Допускаемая вертикальная нагрузка, кгс | Н | Н₁≈ | B | B₁ | d | Масса, кг |
---|---|---|---|---|---|---|---|---|
01 ОСТ 34 258-75 | 57 | 100 | 100 | 128 | 42 | 84 | М10 | 1,07 |
02 ОСТ 34 258-75 | 76 | 170 | 100 | 138 | 60 | 108 | М10 | 1,32 |
03 ОСТ 34 258-75 | 89 | 200 | 100 | 145 | 60 | 132 | М12 | 1,56 |
04 ОСТ 34 258-75 | 108 | 360 | 100 | 154 | 100 | 154 | М12 | 2,13 |
05 ОСТ 34 258-75 | 108 | 360 | 150 | 204 | 100 | 154 | М12 | 2,53 |
06 ОСТ 34 258-75 | 133 | 430 | 100 | 166 | 120 | 185 | М16 | 2,88 |
07 ОСТ 34 258-75 | 133 | 430 | 150 | 216 | 120 | 185 | М16 | 3,33 |
08 ОСТ 34 258-75 | 159 | 600 | 100 | 180 | 120 | 220 | М16 | 3,09 |
09 ОСТ 34 258-75 | 159 | 600 | 150 | 230 | 120 | 220 | М16 | 3,54 |

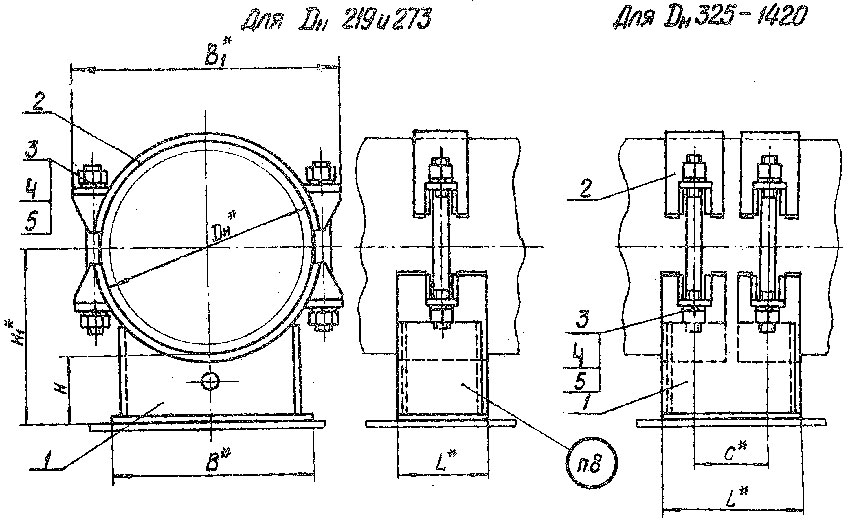

Опоры скользящие бугельные ОСТ 34 259-75
Конструкция и размеры
Таблица №4
Обозначение опоры | Наружный диаметр трубопровода Дн˟ | Допускаемая вертикальная нагрузка, кгс | Н | Н₁≈ | B | B₁≈ | L | С | Масса, кг |
---|---|---|---|---|---|---|---|---|---|
01 ОСТ 34 259-75 | 219 | 1200 | 100 | 210 | 180 | 270 | 120 | -- -- | 6,3 |
02 ОСТ 34 259-75 | 219 | 1200 | 150 | 260 | 180 | 270 | 120 | -- -- | 7,2 |
03 ОСТ 34 259-75 | 273 | 1950 | 100 | 236 | 240 | 340 | 120 | -- -- | 8 |
04 ОСТ 34 259-75 | 273 | 1950 | 150 | 286 | 240 | 340 | 120 | -- -- | 9 |
05 ОСТ 34 259-75 | 325 | 2500 | 100 | 262 | 300 | 410 | 200 | 110 | 21,7 |
06 ОСТ 34 259-75 | 325 | 2500 | 150 | 312 | 300 | 410 | 200 | 110 | 23,9 |
07 ОСТ 34 259-75 | 377 | 3300 | 100 | 288 | 300 | 460 | 200 | 110 | 23 |
08 ОСТ 34 259-75 | 377 | 3300 | 150 | 338 | 300 | 460 | 200 | 110 | 25,2 |
09 ОСТ 34 259-75 | 426 | 3870 | 100 | 314 | 350 | 515 | 200 | 110 | 26,4 |
10 ОСТ 34 259-75 | 426 | 3870 | 150 | 364 | 350 | 515 | 200 | 110 | 28,8 |
11 ОСТ 34 259-75 | 478 | 4100 | 100 | 340 | 400 | 565 | 250 | 150 | 35,5 |
12 ОСТ 34 259-75 | 478 | 4100 | 150 | 390 | 400 | 565 | 250 | 150 | 36,9 |
13 ОСТ 34 259-75 | 530 | 5000 | 100 | 365 | 450 | 610 | 250 | 150 | 41,1 |
14 ОСТ 34 259-75 | 530 | 5000 | 150 | 415 | 450 | 610 | 250 | 150 | 44,2 |
15 ОСТ 34 259-75 | 630 | 6700 | 100 | 415 | 500 | 720 | 250 | 150 | 47,1 |
16 ОСТ 34 259-75 | 630 | 6700 | 150 | 465 | 500 | 720 | 250 | 150 | 50,5 |
17 ОСТ 34 259-75 | 720 | 8400 | 100 | 460 | 590 | 820 | 300 | 180 | 64,2 |
18 ОСТ 34 259-75 | 720 | 8400 | 150 | 510 | 590 | 820 | 300 | 180 | 68,3 |
19 ОСТ 34 259-75 | 820 | 10600 | 100 | 510 | 590 | 920 | 300 | 180 | 66,3 |
20 ОСТ 34 259-75 | 820 | 10600 | 150 | 560 | 590 | 920 | 300 | 180 | 70,4 |
21 ОСТ 34 259-75 | 920 | 13000 | 100 | 560 | 700 | 1040 | 350 | 200 | 117,8 |
22 ОСТ 34 259-75 | 920 | 13000 | 150 | 610 | 700 | 1040 | 350 | 200 | 124,1 |
23 ОСТ 34 259-75 | 1020 | 15800 | 100 | 610 | 700 | 1150 | 350 | 200 | 123,6 |
24 ОСТ 34 259-75 | 1020 | 15800 | 150 | 660 | 700 | 1150 | 350 | 200 | 129,9 |
25 ОСТ 34 259-75 | 1220 | 21200 | 100 | 710 | 800 | 1363 | 400 | 240 | 191,6 |
26 ОСТ 34 259-75 | 1220 | 21200 | 150 | 760 | 800 | 1363 | 400 | 240 | 201,2 |
27 ОСТ 34 259-75 | 1420 | 27300 | 100 | 810 | 800 | 1575 | 400 | 240 | 207,5 |
28 ОСТ 34 259-75 | 1420 | 27300 | 150 | 860 | 800 | 1575 | 400 | 240 | 816,5 |

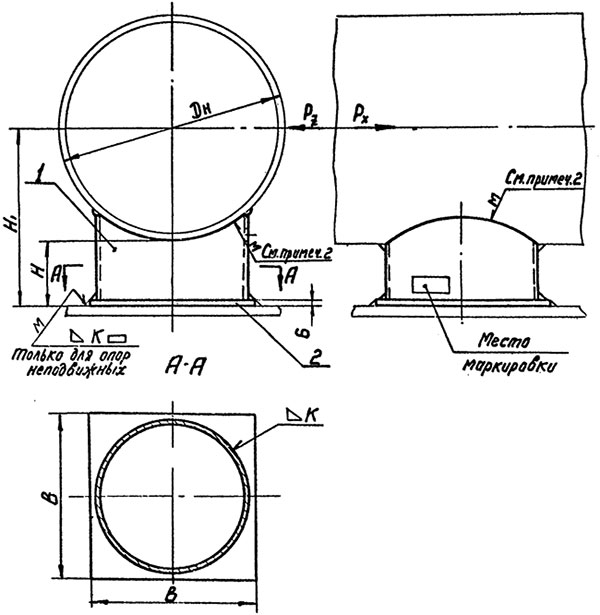

Опоры трубчатые ОСТ 34 260-75
Конструкция и размеры
Таблица №5
Обозначение | Наружный диаметр трубопровода Дн | Н | Н₁≈ | В | К | Масса, кг |
---|---|---|---|---|---|---|
мм | ||||||
01 МВН 2758-67 | 108 | 96 | 150 | 100 | 4 | 1,11 |
02 МВН 2758-67 | 108 | 146 | 200 | 100 | 4 | 1,47 |
03 МВН 2758-67 | 133 | 96 | 162 | 100 | 4 | 1,3 |
04 МВН 2758-67 | 133 | 146 | 212 | 100 | 4 | 1,72 |
05 МВН 2758-67 | 159 | 96 | 175 | 120 | 4 | 1,71 |
06 МВН 2758-67 | 159 | 146 | 225 | 120 | 4 | 2,22 |
07 МВН 2758-67 | 219 | 96 | 205 | 180 | 4 | 3,54 |
08 МВН 2758-67 | 219 | 146 | 255 | 180 | 4 | 4,49 |
09 МВН 2758-67 | 273 | 96 | 232 | 180 | 4 | 3,37 |
10 МВН 2758-67 | 273 | 146 | 282 | 180 | 4 | 4,32 |
11 МВН 2758-67 | 325 | 96 | 258 | 240 | 6 | 6,23 |
12 МВН 2758-67 | 325 | 146 | 308 | 240 | 6 | 7,8 |
13 МВН 2758-67 | 377 | 96 | 285 | 295 | 6 | 9,68 |
14 МВН 2758-67 | 377 | 146 | 335 | 295 | 6 | 12 |
15 МВН 2758-67 | 426 | 96 | 310 | 345 | 6 | 13,7 |
16 МВН 2758-67 | 426 | 146 | 360 | 345 | 6 | 16,8 |
17 МВН 2758-67 | 530 | 96 | 360 | 410 | 6 | 20,3 |
18 МВН 2758-67 | 530 | 146 | 410 | 410 | 6 | 23,8 |

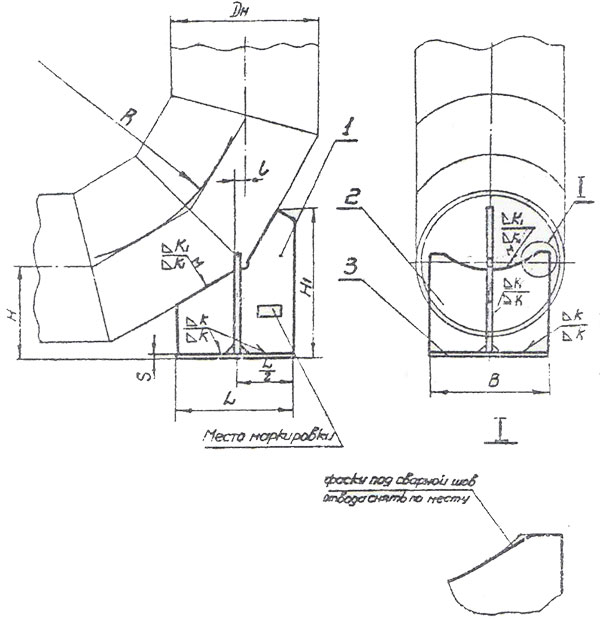

Подпятники ОСТ 34 264-75
Конструкция и размеры
Таблица №6
Обозначение | Наружный диаметр трубопровода Дн | А | Н≈ | Н₁ | L | L≈ | B | К | К₁ | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|
мм | ||||||||||
01 МВН 972-63 | 108 | 150 | 80 | 126 | 100 | 10 | 100 | 5 | 4 | 1,25 |
02 МВН 972-63 | 133 | 190 | 95 | 151 | 130 | 15 | 130 | 5 | 4 | 2,02 |
03 МВН 972-63 | 159 | 225 | 110 | 196 | 150 | 15 | 130 | 5 | 4 | 2,43 |
04 МВН 972-63 | 219 | 300 | 145 | 240 | 200 | 15 | 170 | 8 | 6 | 7,1 |
05 МВН 972-63 | 273 | 375 | 180 | 300 | 250 | 15 | 200 | 8 | 6 | 10,6 |
06 МВН 972-63 | 325 | 450 | 210 | 350 | 300 | 30 | 300 | 8 | 6 | 17,4 |
07 МВН 972-63 | 377 | 525 | 240 | 392 | 320 | 30 | 320 | 10 | 10 | 22,7 |
08 МВН 972-63 | 426 | 600 | 270 | 432 | 350 | 30 | 350 | 10 | 10 | 30,2 |
09 МВН 972-63 | 478 | 675 | 305 | 536 | 460 | 30 | 340 | 12 | 6 | 51,9 |
10 МВН 972-63 | 529 | 500 | 330 | 506 | 470 | 10 | 470 | 12 | 6 | 58,8 |
11 МВН 972-63 | 630 | 500 | 390 | 596 | 570 | 10 | 570 | 12 | 6 | 84,8 |

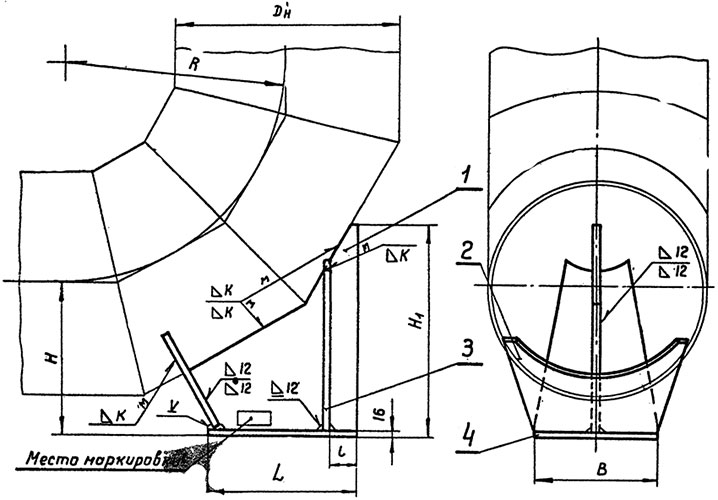

Опоры сварных отводов ОСТ 34 265-75
Конструкция и размеры
Таблица №7
Обозначение | Наружный диаметр трубопровода Дн | R | Н≈ | Н₁ | L | l | B | Масса, кг |
---|---|---|---|---|---|---|---|---|
мм | ||||||||
01 МВН 2753-67 | 720 | 700 | 500 | 686 | 480 | 120 | 400 | 84,8 |
02 МВН 2753-67 | 820 | 800 | 510 | 686 | 480 | 120 | 400 | 84,2 |
03 МВН 2753-67 | 920 | 900 | 580 | 806 | 580 | 130 | 500 | 121 |
04 МВН 2753-67 | 1020 | 1000 | 600 | 806 | 580 | 130 | 500 | 123 |
05 МВН 2753-67 | 1220 | 1200 | 790 | 1086 | 750 | 160 | 600 | 205 |
06 МВН 2753-67 | 1420 | 1400 | 810 | 1086 | 750 | 160 | 700 | 242 |

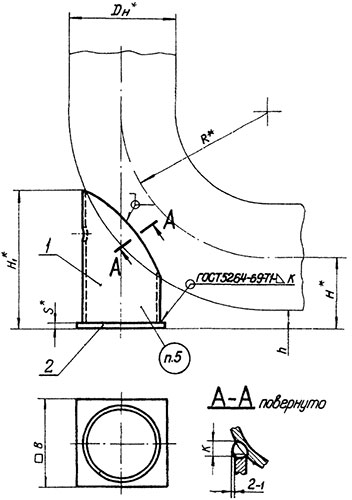

Опоры крутоизогнутых отводов ОСТ 34 266-75
Конструкция и размеры
Таблица №8
Обозначение опоры | Наружный диаметр отвода Дн | R | Н≈ | Н₁ | h≈ | B | К | Масса, кг |
---|---|---|---|---|---|---|---|---|
01 ОСТ 34 266-75 | 57 | 75 | 128 | 178 | 100 | 50 | 4 | 0,72 |
02 ОСТ 34 266-75 | 76 | 105 | 138 | 183 | 100 | 70 | 4 | 0,91 |
03 ОСТ 34 266-75 | 89 | 120 | 144 | 188 | 100 | 70 | 4 | 0,93 |
04 ОСТ 34 266-75 | 108 | 150 | 154 | 188 | 100 | 90 | 4 | 1,44 |
05 ОСТ 34 266-75 | 133 | 190 | 167 | 246 | 100 | 140 | 4 | 2,28 |
06 ОСТ 34 266-75 | 159 | 225 | 180 | 315 | 100 | 160 | 4 | 4,83 |
07 ОСТ 34 266-75 | 219 | 300 | 210 | 345 | 100 | 170 | 5 | 6,87 |
08 ОСТ 34 266-75 | 219 | 300 | 260 | 395 | 150 | 170 | 5 | 7,82 |
09 ОСТ 34 266-75 | 273 | 375 | 236 | 365 | 100 | 170 | 5 | 7,11 |
10 ОСТ 34 266-75 | 273 | 375 | 286 | 415 | 150 | 170 | 5 | 8,06 |
11 ОСТ 34 266-75 | 325 | 450 | 262 | 447 | 100 | 240 | 6 | 16,52 |
12 ОСТ 34 266-75 | 325 | 450 | 312 | 497 | 150 | 240 | 6 | 18,35 |
13 ОСТ 34 266-75 | 377 | 525 | 288 | 530 | 100 | 300 | 6 | 24,87 |
14 ОСТ 34 266-75 | 377 | 525 | 338 | 580 | 150 | 300 | 6 | 27,17 |
15 ОСТ 34 266-75 | 426 | 600 | 313 | 605 | 100 | 360 | 6 | 37,26 |
16 ОСТ 34 266-75 | 426 | 600 | 363 | 655 | 150 | 360 | 6 | 40,2 |
17 ОСТ 34 266-75 | 530 | 500 | 365 | 512 | 100 | 400 | 8 | 49,15 |
18 ОСТ 34 266-75 | 530 | 500 | 415 | 562 | 150 | 400 | 8 | 53,69 |

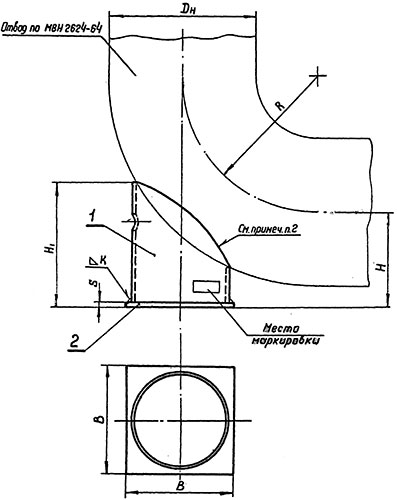

Опоры крутоизогнутых отводов ОСТ 34 267-75
Конструкция и размеры
Таблица №9
Обозначение | Наружный диаметр трубопровода Дн | R | Н≈ | Н₁ | B | К | Масса, кг |
---|---|---|---|---|---|---|---|
мм | |||||||
01 МВН 2745-67 | 57 | 100 | 50 | 94 | 50 | 4 | 0,325 |
02 МВН 2745-67 | 76 | 105 | 60 | 105 | 70 | 4 | 0,563 |
03 МВН 2745-67 | 89 | 160 | 70 | 143 | 70 | 4 | 0,72 |
04 МВН 2745-67 | 108 | 150 | 80 | 143 | 90 | 4 | 1 |
05 МВН 2745-67 | 133 | 190 | 95 | 174 | 110 | 4 | 1,47 |
06 МВН 2745-67 | 159 | 225 | 125 | 250 | 155 | 4 | 3,95 |
07 МВН 2745-67 | 219 | 300 | 145 | 280 | 180 | 5 | 6,71 |
08 МВН 2745-67 | 273 | 375 | 180 | 309 | 180 | 5 | 6,65 |
09 МВН 2745-67 | 325 | 300 | 210 | 282 | 240 | 6 | 11,2 |
10 МВН 2745-67 | 377 | 350 | 240 | 343 | 300 | 8 | 19,9 |
11 МВН 2745-67 | 426 | 400 | 270 | 409 | 350 | 8 | 27,5 |
12 МВН 2745-67 | 530 | 500 | 330 | 477 | 400 | 10 | 47,1 |

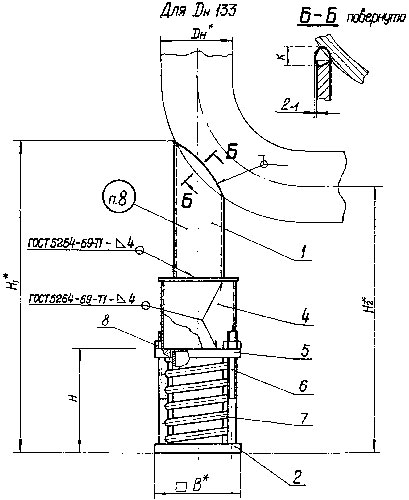

Опоры пружинные крутоизогнутых отводов ОСТ 34 268-75
Конструкция и размеры
Таблица №10
Обозначение опоры | Наружный диаметр отвода Дн | Пружина | Н | Н₁ | Н₂ | В | К | Масса, кг | |
---|---|---|---|---|---|---|---|---|---|
Допускаемая рабочая нагрузка Р мах, кгс | Прогиб при допускаемой рабочей нагрузке λ мах | В свободном состоянии пружины | |||||||
01 ОСТ 34 268-75 | 133 | 278 | 140 | 316 | 562 | 483 | 150 | 4 | 15,88 |
02 ОСТ 34 268-75 | 133 | 278 | 70 | 183 | 430 | 351 | 150 | 4 | 12,1 |
03 ОСТ 34 268-75 | 159 | 278 | 140 | 316 | 630 | 495 | 150 | 4 | 13,46 |
04 ОСТ 34 268-75 | 159 | 278 | 70 | 183 | 500 | 365 | 150 | 4 | 10,56 |
05 ОСТ 34 268-75 | 159 | 534 | 140 | 340 | 655 | 520 | 150 | 4 | 16,94 |
06 ОСТ 34 268-75 | 159 | 534 | 70 | 198 | 503 | 378 | 150 | 4 | 12,48 |
07 ОСТ 34 268-75 | 219 | 534 | 140 | 340 | 685 | 550 | 150 | 4 | 18,72 |
08 ОСТ 34 268-75 | 219 | 534 | 70 | 198 | 543 | 408 | 150 | 4 | 14,26 |
09 ОСТ 34 268-75 | 219 | 816 | 140 | 367 | 710 | 575 | 170 | 5 | 24,61 |
10 ОСТ 34 268-75 | 219 | 816 | 70 | 217 | 560 | 425 | 170 | 5 | 19,15 |
11 ОСТ 34 268-75 | 219 | 1190 | 140 | 386 | 730 | 595 | 170 | 5 | 27,16 |
12 ОСТ 34 268-75 | 219 | 1190 | 70 | 228 | 574 | 438 | 170 | 5 | 20,57 |
13 ОСТ 34 268-75 | 273 | 816 | 140 | 367 | 730 | 602 | 170 | 5 | 18,85 |
14 ОСТ 34 268-75 | 273 | 816 | 70 | 217 | 580 | 452 | 170 | 5 | 19,4 |
15 ОСТ 34 268-75 | 273 | 1190 | 140 | 386 | 750 | 622 | 170 | 5 | 27,4 |
16 ОСТ 34 268-75 | 273 | 1190 | 70 | 228 | 594 | 464 | 170 | 5 | 20,86 |
17 ОСТ 34 268-75 | 273 | 1666 | 140 | 405 | 770 | 640 | 170 | 5 | 29,9 |
18 ОСТ 34 268-75 | 273 | 1666 | 70 | 239 | 605 | 476 | 170 | 5 | 22,34 |
19 ОСТ 34 268-75 | 325 | 816 | 140 | 367 | 1000 | 815 | 170 | 6 | 37,76 |
20 ОСТ 34 268-75 | 325 | 816 | 70 | 217 | 780 | 595 | 170 | 6 | 31,84 |
21 ОСТ 34 268-75 | 325 | 1190 | 140 | 386 | 1020 | 835 | 170 | 6 | 40,11 |
22 ОСТ 34 268-75 | 325 | 1190 | 70 | 228 | 795 | 610 | 170 | 6 | 33,77 |
23 ОСТ 34 268-75 | 325 | 1666 | 140 | 405 | 1040 | 860 | 170 | 6 | 42,81 |
24 ОСТ 34 268-75 | 325 | 1666 | 70 | 239 | 810 | 620 | 170 | 6 | 34,79 |
25 ОСТ 34 268-75 | 377 | 1190 | 140 | 386 | 1110 | 865 | 170 | 6 | 51,61 |
26 ОСТ 34 268-75 | 377 | 1190 | 70 | 228 | 885 | 640 | 170 | 6 | 43,51 |
27 ОСТ 34 268-75 | 377 | 1666 | 140 | 405 | 1125 | 885 | 170 | 6 | 54,11 |
28 ОСТ 34 268-75 | 377 | 1666 | 70 | 239 | 890 | 650 | 170 | 6 | 44,99 |
29 ОСТ 34 268-75 | 377 | 2005 | 140 | 454 | 1175 | 935 | 220 | 6 | 59,05 |
30 ОСТ 34 268-75 | 377 | 2005 | 70 | 265 | 915 | 675 | 220 | 6 | 47,76 |
31 ОСТ 34 268-75 | 426 | 1666 | 140 | 405 | 1200 | 910 | 170 | 6 | 66,7 |
32 ОСТ 34 268-75 | 426 | 1666 | 70 | 239 | 965 | 675 | 170 | 6 | 57,5 |
33 ОСТ 34 268-75 | 426 | 2005 | 140 | 454 | 1250 | 960 | 220 | 6 | 91,94 |
34 ОСТ 34 268-75 | 426 | 2005 | 70 | 265 | 990 | 700 | 220 | 6 | 72,29 |
35 ОСТ 34 268-75 | 426 | 2686 | 140 | 449 | 1245 | 955 | 220 | 6 | 87,63 |
36 ОСТ 34 268-75 | 426 | 2686 | 70 | 271 | 995 | 700 | 220 | 6 | 69,65 |
37 ОСТ 34 268-75 | 426 | 3325 | 140 | 557 | 1350 | 1060 | 220 | 6 | 104,23 |
38 ОСТ 34 268-75 | 426 | 3325 | 70 | 327 | 1050 | 760 | 220 | 6 | 82,38 |
39 ОСТ 34 268-75 | 530 | 1666 | 140 | 405 | 1110 | 960 | 170 | 9 | 79,1 |
40 ОСТ 34 268-75 | 530 | 1666 | 70 | 239 | 870 | 725 | 170 | 9 | 70,55 |
41 ОСТ 34 268-75 | 530 | 2005 | 140 | 454 | 1155 | 1010 | 220 | 9 | 84,04 |
42 ОСТ 34 268-75 | 530 | 2005 | 70 | 265 | 895 | 750 | 220 | 9 | 72,49 |
43 ОСТ 34 268-75 | 530 | 2686 | 140 | 449 | 1150 | 1005 | 220 | 9 | 99,87 |
44 ОСТ 34 268-75 | 530 | 2686 | 70 | 271 | 900 | 755 | 220 | 9 | 84,9 |
45 ОСТ 34 268-75 | 530 | 3325 | 140 | 557 | 1260 | 1110 | 220 | 9 | 116,49 |
46 ОСТ 34 268-75 | 530 | 3325 | 70 | 327 | 960 | 810 | 220 | 9 | 94,33 |

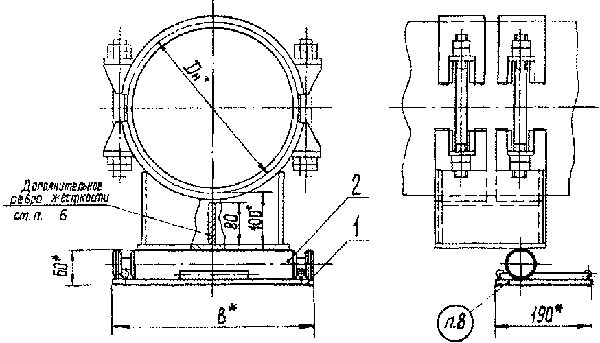

Блоки однокатковых опор ОСТ 34 269-75
Конструкция и размеры
Таблица №11
Обозначение блока | В | Масса, кг |
---|---|---|
01 ОСТ 34 269-75 | 350 | 10,93 |
02 ОСТ 34 269-75 | 450 | 14,08 |
03 ОСТ 34 269-75 | 550 | 17,2 |
04 ОСТ 34 269-75 | 650 | 20,36 |

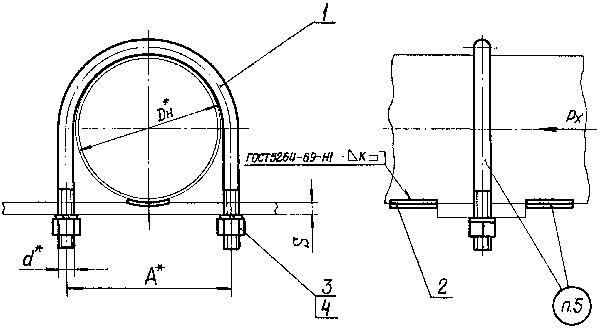

Опоры неподвижные бескорпусные ОСТ 34 273-75
Конструкция и размеры
Таблица №12
Обозначение опоры | Наружный диаметр трубопровода Дн | d | A | Sмах | К | Масса, кг | Допускаемое осевое усилие Рх, кгс |
---|---|---|---|---|---|---|---|
01 ОСТ 34 273-75 | 57 | М12 | 70 | 10 | 4 | 0,29 | 350 |
02 ОСТ 34 273-75 | 76 | М12 | 88 | 10 | 4 | 0,36 | 400 |
03 ОСТ 34 273-75 | 89 | М12 | 102 | 10 | 4 | 0,4 | 400 |
04 ОСТ 34 273-75 | 108 | М12 | 122 | 12 | 4 | 0,5 | 800 |
05 ОСТ 34 273-75 | 133 | М16 | 150 | 12 | 4 | 0,95 | 800 |
06 ОСТ 34 273-75 | 159 | М16 | 176 | 12 | 4 | 1,18 | 1200 |
07 ОСТ 34 273-75 | 219 | М20 | 240 | 16 | 5 | 2,43 | 1800 |
08 ОСТ 34 273-75 | 273 | М20 | 196 | 16 | 5 | 2,93 | 2200 |
09 ОСТ 34 273-75 | 325 | М20 | 350 | 16 | 5 | 3,27 | 2500 |
10 ОСТ 34 273-75 | 377 | М20 | 400 | 16 | 5 | 3,77 | 3500 |
11 ОСТ 34 273-75 | 426 | М24 | 456 | 16 | 5 | 5,87 | 4000 |
12 ОСТ 34 273-75 | 478 | М24 | 508 | 16 | 5 | 6,59 | 4500 |
13 ОСТ 34 273-75 | 530 | М24 | 558 | 16 | 5 | 8,03 | 5500 |

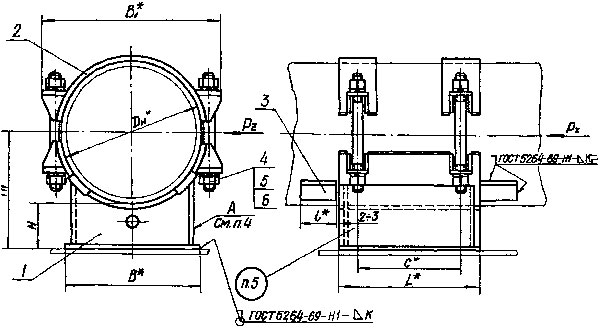

Опоры неподвижные бугельные ОСТ 34 276-75
Конструкция и размеры
Таблица №13
Обозначение опоры | Наружный диаметр трубопровода Дн | Допускаемая осевая нагрузка, кгс | Н | Н₁≈ | B | B₁≈ | L | C | l | K | K₁ | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|
01 ОСТ 34 276-75 | 219 | 6500 | 100 | 210 | 190 | 280 | 200 | 90 | 60 | 4 | 6 | 14,5 |
02 ОСТ 34 276-75 | 219 | 5000 | 150 | 260 | 190 | 280 | 200 | 90 | 60 | 4 | 6 | 16,4 |
03 ОСТ 34 276-75 | 273 | 9000 | 100 | 236 | 250 | 335 | 250 | 140 | 80 | 6 | 6 | 20,8 |
04 ОСТ 34 276-75 | 273 | 7000 | 150 | 286 | 250 | 335 | 250 | 140 | 80 | 6 | 6 | 23,1 |
05 ОСТ 34 276-75 | 325 | 12000 | 100 | 262 | 310 | 400 | 300 | 170 | 80 | 6 | 6 | 28 |
06 ОСТ 34 276-75 | 325 | 10000 | 150 | 312 | 310 | 400 | 300 | 170 | 80 | 6 | 6 | 30,7 |
07 ОСТ 34 276-75 | 377 | 13000 | 100 | 288 | 310 | 460 | 300 | 170 | 100 | 6 | 6 | 30,9 |
08 ОСТ 34 276-75 | 377 | 10500 | 150 | 338 | 310 | 460 | 300 | 170 | 100 | 6 | 6 | 34 |
09 ОСТ 34 276-75 | 426 | 15500 | 100 | 314 | 355 | 535 | 350 | 220 | 100 | 6 | 6 | 40,8 |
10 ОСТ 34 276-75 | 426 | 13000 | 150 | 364 | 355 | 535 | 350 | 220 | 100 | 6 | 6 | 44,4 |
11 ОСТ 34 276-75 | 478 | 17500 | 100 | 340 | 400 | 575 | 400 | 220 | 100 | 6 | 8 | 55,4 |
12 ОСТ 34 276-75 | 478 | 15000 | 150 | 390 | 400 | 575 | 400 | 220 | 100 | 6 | 8 | 59,7 |
13 ОСТ 34 276-75 | 530 | 20000 | 100 | 365 | 450 | 625 | 450 | 270 | 120 | 6 | 8 | 70,3 |
14 ОСТ 34 276-75 | 530 | 18000 | 150 | 415 | 450 | 625 | 450 | 270 | 120 | 6 | 8 | 75,1 |
15 ОСТ 34 276-75 | 630 | 32000 | 100 | 415 | 510 | 735 | 510 | 330 | 120 | 8 | 8 | 90 |
16 ОСТ 34 276-75 | 630 | 29000 | 150 | 465 | 510 | 735 | 510 | 330 | 120 | 8 | 8 | 96,6 |
17 ОСТ 34 276-75 | 720 | 38000 | 100 | 460 | 600 | 825 | 600 | 360 | 140 | 8 | 8 | 130,1 |
18 ОСТ 34 276-75 | 720 | 35000 | 150 | 510 | 600 | 825 | 600 | 360 | 140 | 8 | 8 | 138,7 |
19 ОСТ 34 276-75 | 820 | 40000 | 100 | 510 | 600 | 935 | 600 | 360 | 140 | 8 | 8 | 136 |
20 ОСТ 34 276-75 | 820 | 37000 | 150 | 560 | 600 | 935 | 600 | 360 | 140 | 8 | 8 | 144,1 |
21 ОСТ 34 276-75 | 920 | 47000 | 100 | 560 | 700 | 1045 | 700 | 400 | 160 | 8 | 10 | 203,1 |
22 ОСТ 34 276-75 | 920 | 44500 | 150 | 610 | 700 | 1045 | 700 | 400 | 160 | 8 | 10 | 212,5 |
23 ОСТ 34 276-75 | 1020 | 48000 | 100 | 610 | 700 | 1150 | 700 | 400 | 160 | 8 | 10 | 213,9 |
24 ОСТ 34 276-75 | 1020 | 45500 | 150 | 660 | 700 | 1150 | 700 | 400 | 160 | 8 | 10 | 222,2 |
25 ОСТ 34 276-75 | 1220 | 71000 | 100 | 710 | 800 | 1365 | 800 | 500 | 180 | 10 | 10 | 290,7 |
26 ОСТ 34 276-75 | 1220 | 67500 | 150 | 760 | 800 | 1365 | 800 | 500 | 180 | 10 | 10 | 304,2 |
27 ОСТ 34 276-75 | 1420 | 71000 | 100 | 810 | 800 | 1575 | 800 | 500 | 180 | 10 | 10 | 322,5 |
28 ОСТ 34 276-75 | 1420 | 67500 | 150 | 860 | 800 | 1575 | 800 | 500 | 180 | 10 | 10 | 337,6 |

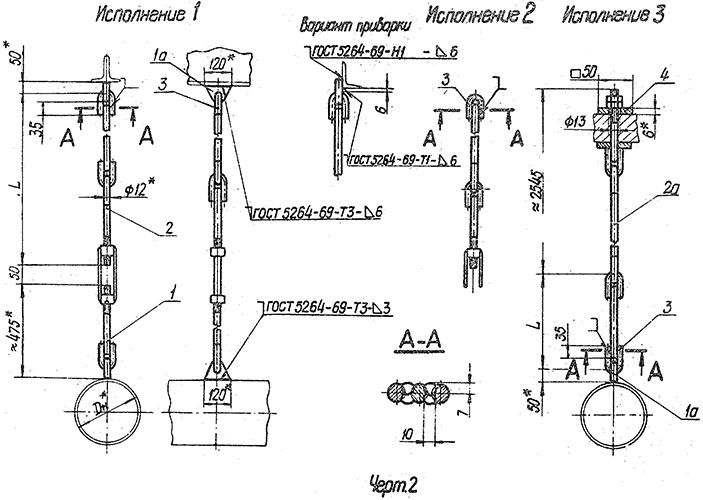

Подвески жесткие на одной тяге ОСТ 34 280-75
Конструкция и размеры
Таблица №14
Обозначение подвески | Для трубопровода Дн*S | Допускаемая нагрузка кгс | L | Масса, кг без учета дет. 2 и 2а | |||
---|---|---|---|---|---|---|---|
Исполнения | |||||||
1 | 2 | 3 | |||||
Нормальная подвеска | |||||||
01 ОСТ 34 280-75 | 57х3 | 300 | Устанавливается проектом | 1,45 | 1,15 | 0,69 | |
01 ОСТ 34 280-75 | 76х3 | 300 | 1,45 | 1,15 | 0,69 | ||
01 ОСТ 34 280-75 | 89х3 | 300 | 1,45 | 1,15 | 0,69 | ||
Удлиненная подвеска | |||||||
02 ОСТ 34 280-75 | 57х3 | 300 | Устанавливается проектом | 1,45 | 1,15 | 0,69 | |
02 ОСТ 34 280-75 | 76х3 | 300 | 1,45 | 1,15 | 0,69 | ||
02 ОСТ 34 280-75 | 89х3 | 300 | 1,45 | 1,15 | 0,69 |

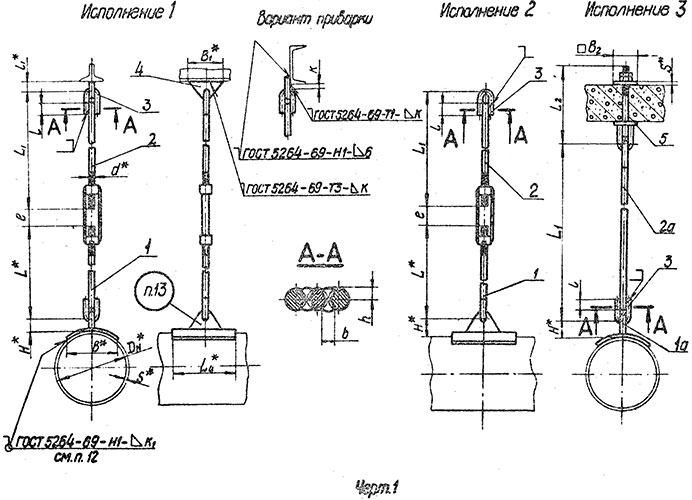

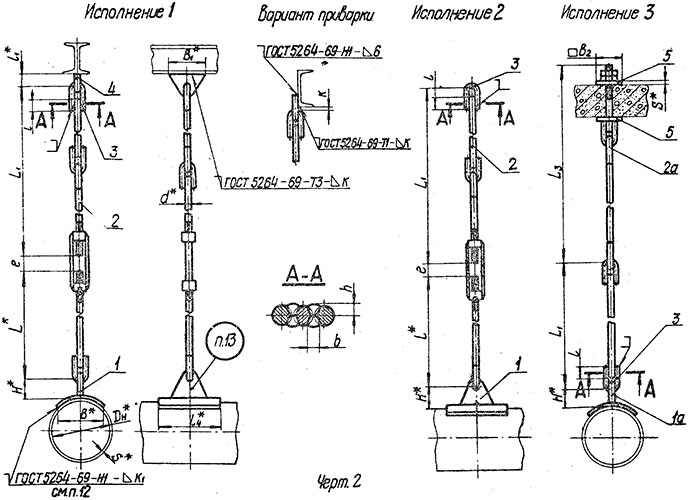

Подвески жесткие на одной тяге ОСТ 34 281-75
Конструкция и размеры
Таблица №15
Обозначение подвески | Для трубопр. | Доп. нагрузка, кгс | L | L₂ | L₃ | L₄ | l | l₁ | B | B₁ | H | e | d | b | h | k | Масса, кг( без учета дет. 2 и 2а) | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Исполнения | |||||||||||||||||||||
Дн | S (не менее) | 1 | 2 | 3 | |||||||||||||||||
Нормальная подвеска | |||||||||||||||||||||
01 ОСТ 34 281-75 | 108 | 4 | 360 | 424 | 510 | 2545 | 180 | 35 | 50 | 50 | 120 | 56 | 50 | 12 | 10 | 7 | 6 | 1,99 | 1,89 | 1,47 | |
03 ОСТ 34 281-75 | 133 | 4 | 500 | 428 | 610 | 2650 | 260 | 45 | 70 | 60 | 150 | 76 | 70 | 15 | 12 | 9 | 8 | 4,41 | 4,11 | 2,99 | |
05 ОСТ 34 281-75 | 159 | 4,5 | 700 | 428 | 610 | 2650 | 260 | 45 | 70 | 80 | 150 | 76 | 70 | 15 | 12 | 9 | 8 | 4,79 | 4,49 | 3,37 | |
07 ОСТ 34 281-75 | 219 | 6 | 1200 | 428 | 610 | 2650 | 260 | 45 | 70 | 100 | 150 | 78 | 70 | 15 | 12 | 9 | 8 | 5,36 | 5,06 | 3,94 | |
09 ОСТ 34 281-75 | 273 | 6 | 1500 | 428 | 610 | 2650 | 200 | 45 | 70 | 120 | 150 | 78 | 70 | 15 | 12 | 9 | 8 | 5,18 | 4,88 | 3,76 | |
11 ОСТ 34 281-75 | 273 | 7 | 2400 | 437 | 615 | 2655 | 320 | 50 | 90 | 120 | 200 | 100 | 70 | 20 | 14 | 11 | 10 | 9,54 | 8,34 | 6,99 | |
13 ОСТ 34 281-75 | 325 | 6 | 1500 | 428 | 610 | 2650 | 320 | 45 | 70 | 140 | 150 | 80 | 70 | 15 | 12 | 9 | 8 | 7,22 | 6,92 | 5,8 | |
15 ОСТ 34 281-75 | 325 | 8 | 2400 | 437 | 615 | 2665 | 350 | 50 | 90 | 140 | 200 | 102 | 70 | 20 | 14 | 11 | 10 | 11,41 | 10,21 | 8,86 | |
17 ОСТ 34 281-75 | 377 | 9 | 2000 | 437 | 615 | 2665 | 360 | 50 | 90 | 140 | 200 | 102 | 70 | 20 | 14 | 11 | 10 | 11,55 | 10,35 | 9 | |
19 ОСТ 34 281-75 | 377 | 9 | 3400 | 446 | 670 | 2735 | 400 | 60 | 90 | 140 | 250 | 106 | 90 | 24 | 15 | 13 | 14 | 17,8 | 16,6 | 13,8 | |
21 ОСТ 34 281-75 | 426 | 7 | 2300 | 437 | 615 | 2665 | 300 | 50 | 90 | 160 | 200 | 100 | 70 | 20 | 14 | 11 | 10 | 10,55 | 9,35 | 8 | |
23 ОСТ 34 281-75 | 426 | 9 | 4000 | 452 | 720 | 2790 | 500 | 80 | 120 | 160 | 300 | 132 | 100 | 30 | 20 | 17 | 14 | 25,39 | 23,45 | 17,45 | |
25 ОСТ 34 281-75 | 478 | 7 | 2400 | 437 | 615 | 2665 | 300 | 50 | 90 | 200 | 200 | 100 | 70 | 20 | 14 | 11 | 10 | 14,78 | 13,58 | 12,23 | |
27 ОСТ 34 281-75 | 478 | 8 | 4000 | 452 | 720 | 2790 | 500 | 80 | 120 | 200 | 300 | 132 | 100 | 30 | 20 | 17 | 14 | 29,77 | 27,83 | 21,84 | |
29 ОСТ 34 281-75 | 530 | 8 | 2400 | 437 | 615 | 2665 | 400 | 50 | 90 | 250 | 200 | 102 | 70 | 20 | 14 | 11 | 10 | 19,61 | 18,41 | 16,06 | |
31 ОСТ 34 281-75 | 530 | 8 | 3400 | 452 | 720 | 2790 | 500 | 80 | 120 | 250 | 300 | 132 | 100 | 30 | 20 | 17 | 14 | 29,77 | 27,83 | 21,84 | |
Удлиненная подвеска | |||||||||||||||||||||
02 ОСТ 34 281-75 | 108 | 4 | 360 | 424 | 510 | 2545 | 180 | 35 | 50 | 50 | 120 | 56 | 50 | 12 | 10 | 7 | 6 | 1,99 | 1,89 | 1,47 | |
04 ОСТ 34 281-75 | 133 | 4 | 500 | 428 | 610 | 2650 | 260 | 45 | 70 | 60 | 150 | 76 | 70 | 15 | 12 | 9 | 8 | 4,41 | 4,11 | 2,99 | |
06 ОСТ 34 281-75 | 159 | 4,5 | 700 | 428 | 610 | 2650 | 260 | 45 | 70 | 80 | 150 | 76 | 70 | 15 | 12 | 9 | 8 | 4,79 | 4,49 | 3,37 | |
08 ОСТ 34 281-75 | 219 | 6 | 1200 | 428 | 610 | 2650 | 260 | 45 | 70 | 100 | 150 | 78 | 70 | 15 | 12 | 9 | 8 | 5,36 | 5,06 | 3,94 | |
10 ОСТ 34 281-75 | 273 | 6 | 1500 | 428 | 610 | 2650 | 200 | 45 | 70 | 120 | 150 | 78 | 70 | 15 | 12 | 9 | 8 | 5,18 | 4,88 | 3,76 | |
12 ОСТ 34 281-75 | 273 | 7 | 2400 | 437 | 615 | 2655 | 320 | 50 | 90 | 120 | 200 | 100 | 70 | 20 | 14 | 11 | 10 | 9,54 | 8,34 | 6,99 | |
14 ОСТ 34 281-75 | 325 | 6 | 1500 | 428 | 610 | 2650 | 320 | 45 | 70 | 140 | 150 | 80 | 70 | 15 | 12 | 9 | 8 | 7,22 | 6,92 | 5,8 | |
16 ОСТ 34 281-75 | 325 | 8 | 2400 | 437 | 615 | 2665 | 350 | 50 | 90 | 140 | 200 | 102 | 70 | 20 | 14 | 11 | 10 | 11,41 | 10,21 | 8,86 | |
18 ОСТ 34 281-75 | 377 | 9 | 2000 | 437 | 615 | 2665 | 360 | 50 | 90 | 140 | 200 | 102 | 70 | 20 | 14 | 11 | 10 | 11,55 | 10,35 | 9 | |
20 ОСТ 34 281-75 | 377 | 9 | 3400 | 446 | 670 | 2735 | 400 | 60 | 90 | 140 | 250 | 106 | 90 | 24 | 15 | 13 | 14 | 17,8 | 16,6 | 13,8 | |
22 ОСТ 34 281-75 | 426 | 7 | 2300 | 437 | 615 | 2665 | 300 | 50 | 90 | 160 | 200 | 100 | 70 | 20 | 14 | 11 | 10 | 10,55 | 9,35 | 8 | |
24 ОСТ 34 281-75 | 426 | 9 | 4000 | 452 | 720 | 2790 | 500 | 80 | 120 | 160 | 300 | 132 | 100 | 30 | 20 | 17 | 14 | 25,39 | 23,45 | 17,45 | |
26 ОСТ 34 281-75 | 478 | 7 | 2400 | 437 | 615 | 2665 | 300 | 50 | 90 | 200 | 200 | 100 | 70 | 20 | 14 | 11 | 10 | 14,78 | 13,58 | 12,23 | |
28 ОСТ 34 281-75 | 478 | 8 | 4000 | 452 | 720 | 2790 | 500 | 80 | 120 | 200 | 300 | 132 | 100 | 30 | 20 | 17 | 14 | 29,77 | 27,83 | 21,84 | |
30 ОСТ 34 281-75 | 530 | 8 | 2400 | 437 | 615 | 2665 | 400 | 50 | 90 | 250 | 200 | 102 | 70 | 20 | 14 | 11 | 10 | 19,61 | 18,41 | 16,06 | |
32 ОСТ 34 281-75 | 530 | 8 | 3400 | 452 | 720 | 2790 | 500 | 80 | 120 | 250 | 300 | 132 | 100 | 30 | 20 | 17 | 14 | 29,77 | 27,83 | 21,84 |
Подвески жесткие на двух тягах ОСТ 34 283-75
Конструкция и размеры
Таблица №16
Обозначение | Для труб. Дн*S | Доп. нагр. кгс | А | L | L₂ | L₃ | L₄ | l | l₁ | B | B₁ | H≈ | H₁≈ | e | d | b | h | k | k₁ | Масса, кг (без учета дет. 3 и 3а) | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Исп. | |||||||||||||||||||||||
1 | 2 | 3 | |||||||||||||||||||||
Нормальная подвеска | |||||||||||||||||||||||
01 ОСТ 34 283-75 | 219 | 1200 | 640 | 430 | 610 | 2650 | 740 | 45 | 70 | 120 | 150 | 665 | 250 | 70 | 16 | 12 | 9 | 8 | 6 | 22,9 | 22,2 | 19,9 | |
03 ОСТ 34 283-75 | 273 | 2000 | 640 | 430 | 610 | 2650 | 740 | 45 | 70 | 160 | 150 | 665 | 280 | 70 | 16 | 12 | 9 | 8 | 6 | 23,7 | 23 | 20,6 | |
05 ОСТ 34 283-75 | 325 | 2450 | 780 | 430 | 610 | 2650 | 880 | 45 | 70 | 160 | 150 | 665 | 310 | 70 | 16 | 12 | 9 | 8 | 6 | 26,8 | 26,1 | 23,7 | |
07 ОСТ 34 283-75 | 377 | 3000 | 780 | 430 | 610 | 2650 | 880 | 45 | 70 | 200 | 150 | 665 | 340 | 70 | 16 | 12 | 9 | 8 | 6 | 27,6 | 26,9 | 24,6 | |
09 ОСТ 34 283-75 | 426 | 3600 | 920 | 440 | 615 | 2665 | 1020 | 50 | 90 | 240 | 200 | 685 | 370 | 70 | 20 | 14 | 11 | 10 | 8 | 35,5 | 33,1 | 30,2 | |
11 ОСТ 34 283-75 | 478 | 2000 | 920 | 430 | 610 | 2650 | 1020 | 45 | 70 | 240 | 150 | 665 | 400 | 70 | 16 | 12 | 9 | 8 | 8 | 30,2 | 29,5 | 27,1 | |
13 ОСТ 34 283-75 | 478 | 4200 | 920 | 440 | 615 | 2665 | 1020 | 50 | 90 | 240 | 200 | 685 | 400 | 70 | 20 | 14 | 11 | 10 | 8 | 36,7 | 34,3 | 34,4 | |
15 ОСТ 34 283-75 | 530 | 3400 | 1050 | 440 | 615 | 2665 | 1150 | 50 | 90 | 240 | 200 | 705 | 450 | 70 | 20 | 14 | 11 | 10 | 8 | 34,8 | 32,4 | 29,5 | |
17 ОСТ 34 283-75 | 530 | 5400 | 1050 | 445 | 670 | 2735 | 1150 | 60 | 90 | 240 | 250 | 745 | 450 | 90 | 24 | 16 | 13 | 14 | 8 | 51,6 | 49,2 | 42,2 | |
19 ОСТ 34 283-75 | 630 | 3600 | 1050 | 440 | 615 | 2665 | 1150 | 50 | 90 | 300 | 200 | 705 | 500 | 70 | 20 | 14 | 11 | 10 | 10 | 44,6 | 42,2 | 39,3 | |
21 ОСТ 34 283-75 | 630 | 6800 | 1050 | 445 | 670 | 2735 | 1150 | 60 | 90 | 300 | 250 | 745 | 500 | 90 | 24 | 16 | 13 | 14 | 10 | 57,5 | 55,1 | 48,1 | |
23 ОСТ 34 283-75 | 720 | 4200 | 1140 | 440 | 615 | 2665 | 1240 | 50 | 90 | 300 | 200 | 705 | 550 | 70 | 20 | 14 | 11 | 10 | 10 | 42,6 | 40,2 | 37,3 | |
25 ОСТ 34 283-75 | 720 | 8400 | 1140 | 445 | 720 | 2790 | 1280 | 80 | 120 | 300 | 300 | 820 | 590 | 100 | 30 | 20 | 17 | 14 | 10 | 70,2 | 66,3 | 53,3 | |
27 ОСТ 34 283-75 | 820 | 5200 | 1360 | 445 | 670 | 2735 | 1500 | 60 | 90 | 380 | 250 | 785 | 650 | 90 | 24 | 16 | 13 | 14 | -- -- | 66,3 | 63,9 | 57,6 | |
29 ОСТ 34 283-75 | 820 | 10000 | 1360 | 450 | 720 | 2790 | 1500 | 80 | 120 | 380 | 300 | 860 | 690 | 100 | 30 | 20 | 17 | 14 | -- -- | 87,7 | 83,8 | 70,3 | |
31 ОСТ 34 283-75 | 920 | 6400 | 1360 | 445 | 670 | 2760 | 1500 | 60 | 90 | 380 | 250 | 785 | 700 | 90 | 24 | 16 | 13 | 14 | -- -- | 66,3 | 63,9 | 57,6 | |
33 ОСТ 34 283-75 | 920 | 11000 | 1360 | 450 | 720 | 2790 | 1500 | 80 | 120 | 380 | 300 | 860 | 740 | 100 | 30 | 20 | 17 | 14 | -- -- | 88,6 | 84,7 | 71,3 | |
35 ОСТ 34 283-75 | 1020 | 7800 | 1460 | 450 | 720 | 2790 | 1600 | 80 | 120 | 520 | 300 | 860 | 760 | 100 | 30 | 20 | 17 | 14 | -- -- | 87 | 83,1 | 69,7 | |
37 ОСТ 34 283-75 | 1020 | 15800 | 1460 | 460 | 725 | 2615 | 1660 | 90 | 120 | 520 | 300 | 930 | 800 | 100 | 35 | 25 | 20 | 14 | -- -- | 103,8 | 98,4 | 81,1 | |
39 ОСТ 34 283-75 | 1220 | 11000 | 1860 | 450 | 720 | 2790 | 2060 | 80 | 120 | 520 | 300 | 900 | 915 | 100 | 30 | 20 | 17 | 14 | -- -- | 132 | 128,1 | 114,7 | |
41 ОСТ 34 283-75 | 1220 | 21000 | 1860 | 475 | 780 | 2885 | 2060 | 100 | 120 | 520 | 300 | 1029 | 975 | 110 | 42 | 30 | 23 | 16 | -- -- | 152,6 | 155,9 | 132,9 | |
43 ОСТ 34 283-75 | 1420 | 11000 | 1860 | 450 | 720 | 2790 | 2060 | 80 | 120 | 600 | 300 | 900 | 995 | 100 | 30 | 20 | 17 | 14 | -- -- | 140 | 135,1 | 122,6 | |
45 ОСТ 34 283-75 | 1420 | 22000 | 1860 | 475 | 780 | 2885 | 2060 | 100 | 120 | 600 | 300 | 1025 | 1055 | 110 | 42 | 30 | 23 | 16 | -- -- | 170,5 | 163,8 | 140,8 | |
Удлиненная подвеска | |||||||||||||||||||||||
02 ОСТ 34 283-75 | 219 | 1200 | 640 | 430 | 610 | 2650 | 740 | 45 | 70 | 120 | 150 | 665 | 250 | 70 | 16 | 12 | 9 | 8 | 6 | 22,9 | 22,2 | 19,9 | |
04 ОСТ 34 283-75 | 273 | 2000 | 640 | 430 | 610 | 2650 | 740 | 45 | 70 | 160 | 150 | 665 | 280 | 70 | 16 | 12 | 9 | 8 | 6 | 23,7 | 23 | 20,6 | |
06 ОСТ 34 283-75 | 325 | 2450 | 780 | 430 | 610 | 2650 | 880 | 45 | 70 | 160 | 150 | 665 | 310 | 70 | 16 | 12 | 9 | 8 | 6 | 26,8 | 26,1 | 23,7 | |
08 ОСТ 34 283-75 | 377 | 3000 | 780 | 430 | 610 | 2650 | 880 | 45 | 70 | 200 | 150 | 665 | 340 | 70 | 16 | 12 | 9 | 8 | 6 | 27,6 | 26,9 | 24,6 | |
10 ОСТ 34 283-75 | 426 | 3600 | 920 | 440 | 615 | 2665 | 1020 | 50 | 90 | 240 | 200 | 685 | 370 | 70 | 20 | 14 | 11 | 10 | 8 | 35,5 | 33,1 | 30,2 | |
12 ОСТ 34 283-75 | 478 | 2000 | 920 | 430 | 610 | 2650 | 1020 | 45 | 70 | 240 | 150 | 665 | 400 | 70 | 16 | 12 | 9 | 8 | 8 | 30,2 | 29,5 | 27,1 | |
14 ОСТ 34 283-75 | 478 | 4200 | 920 | 440 | 615 | 2665 | 1020 | 50 | 90 | 240 | 200 | 685 | 400 | 70 | 20 | 14 | 11 | 10 | 8 | 36,7 | 34,3 | 34,4 | |
16 ОСТ 34 283-75 | 530 | 3400 | 1050 | 440 | 615 | 2665 | 1150 | 50 | 90 | 240 | 200 | 705 | 450 | 70 | 20 | 14 | 11 | 10 | 8 | 34,8 | 32,4 | 29,5 | |
18 ОСТ 34 283-75 | 530 | 5400 | 1050 | 445 | 670 | 2735 | 1150 | 60 | 90 | 240 | 250 | 745 | 450 | 90 | 24 | 16 | 13 | 14 | 8 | 51,6 | 49,2 | 42,2 | |
20 ОСТ 34 283-75 | 630 | 3600 | 1050 | 440 | 615 | 2665 | 1150 | 50 | 90 | 300 | 200 | 705 | 500 | 70 | 20 | 14 | 11 | 10 | 10 | 44,6 | 42,2 | 39,3 | |
22 ОСТ 34 283-75 | 630 | 6800 | 1050 | 445 | 670 | 2735 | 1150 | 60 | 90 | 300 | 250 | 745 | 500 | 90 | 24 | 16 | 13 | 14 | 10 | 57,5 | 55,1 | 48,1 | |
24 ОСТ 34 283-75 | 720 | 4200 | 1140 | 440 | 615 | 2665 | 1240 | 50 | 90 | 300 | 200 | 705 | 550 | 70 | 20 | 14 | 11 | 10 | 10 | 42,6 | 40,2 | 37,3 | |
26 ОСТ 34 283-75 | 720 | 8400 | 1140 | 445 | 720 | 2790 | 1280 | 80 | 120 | 300 | 300 | 820 | 590 | 100 | 30 | 20 | 17 | 14 | 10 | 70,2 | 66,3 | 53,3 | |
28 ОСТ 34 283-75 | 820 | 5200 | 1360 | 445 | 670 | 2735 | 1500 | 60 | 90 | 380 | 250 | 785 | 650 | 90 | 24 | 16 | 13 | 14 | -- -- | 66,3 | 63,9 | 57,6 | |
30 ОСТ 34 283-75 | 820 | 10000 | 1360 | 450 | 720 | 2790 | 1500 | 80 | 120 | 380 | 300 | 860 | 690 | 100 | 30 | 20 | 17 | 14 | -- -- | 87,7 | 83,8 | 70,3 | |
32 ОСТ 34 283-75 | 920 | 6400 | 1360 | 445 | 670 | 2760 | 1500 | 60 | 90 | 380 | 250 | 785 | 700 | 90 | 24 | 16 | 13 | 14 | -- -- | 66,3 | 63,9 | 57,6 | |
34 ОСТ 34 283-75 | 920 | 11000 | 1360 | 450 | 720 | 2790 | 1500 | 80 | 120 | 380 | 300 | 860 | 740 | 100 | 30 | 20 | 17 | 14 | -- -- | 88,6 | 84,7 | 71,3 | |
36 ОСТ 34 283-75 | 1020 | 7800 | 1460 | 450 | 720 | 2790 | 1600 | 80 | 120 | 520 | 300 | 860 | 760 | 100 | 30 | 20 | 17 | 14 | -- -- | 87 | 83,1 | 69,7 | |
38 ОСТ 34 283-75 | 1020 | 15800 | 1460 | 460 | 725 | 2615 | 1660 | 90 | 120 | 520 | 300 | 930 | 800 | 100 | 35 | 25 | 20 | 14 | -- -- | 103,8 | 98,4 | 81,1 | |
40 ОСТ 34 283-75 | 1220 | 11000 | 1860 | 450 | 720 | 2790 | 2060 | 80 | 120 | 520 | 300 | 900 | 915 | 100 | 30 | 20 | 17 | 14 | -- -- | 132 | 128,1 | 114,7 | |
42 ОСТ 34 283-75 | 1220 | 21000 | 1860 | 475 | 780 | 2885 | 2060 | 100 | 120 | 520 | 300 | 1029 | 975 | 110 | 42 | 30 | 23 | 16 | -- -- | 152,6 | 155,9 | 132,9 | |
44 ОСТ 34 283-75 | 1420 | 11000 | 1860 | 450 | 720 | 2790 | 2060 | 80 | 120 | 600 | 300 | 900 | 995 | 100 | 30 | 20 | 17 | 14 | -- -- | 140 | 135,1 | 122,6 | |
46 ОСТ 34 283-75 | 1420 | 22000 | 1860 | 475 | 780 | 2885 | 2060 | 100 | 120 | 600 | 300 | 1025 | 1055 | 110 | 42 | 30 | 23 | 16 | -- -- | 170,5 | 163,8 | 140,8 |

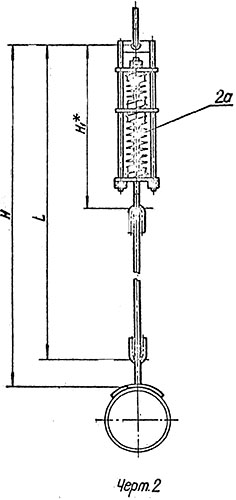

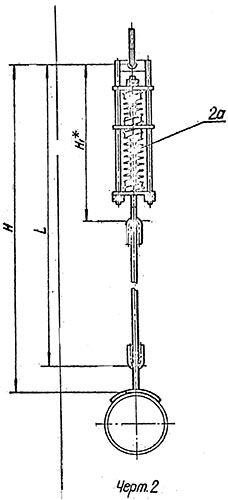

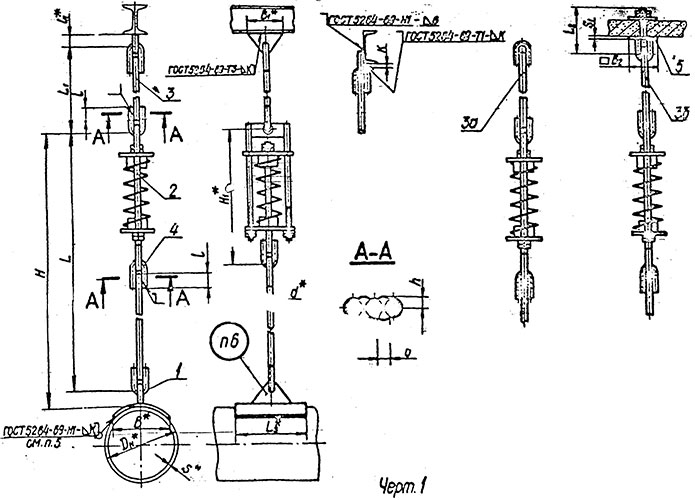

Подвески пружинные на одной тяге ОСТ 34 287-75
Конструкция и размеры
Таблица №17
Обозначение подвесок | Для трубопроводов | Допускаемая нагрузка, кгс | L₂ | L₃ | l | l₁ | B | B₁ | d | b | h | k | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
на подвеску при разгруженной пружине | на пружину | ||||||||||||||
Дн | S | ||||||||||||||
С прогибом пружины λ=70 | |||||||||||||||
Для трубопроводов Дн≤530мм и паропроводов Дн≤325мм | |||||||||||||||
01 ОСТ 34 287-75 | 108 | 4 | 360 | 278 | 510 | 180 | 35 | 50 | 50 | 120 | 12 | 10 | 7 | 6 | |
03 ОСТ 34 287-75 | 133 | 4 | 500 | 816 | 610 | 260 | 45 | 70 | 60 | 150 | 15 | 12 | 9 | 8 | |
05 ОСТ 34 287-75 | 159 | 4,5 | 700 | 816 | 610 | 260 | 45 | 70 | 80 | 150 | 15 | 12 | 9 | 8 | |
07 ОСТ 34 287-75 | 219 | 6 | 1200 | 1190 | 610 | 260 | 45 | 70 | 100 | 150 | 15 | 12 | 9 | 8 | |
09 ОСТ 34 287-75 | 273 | 6 | 1500 | 1666 | 615 | 320 | 50 | 90 | 120 | 200 | 20 | 14 | 11 | 10 | |
11 ОСТ 34 287-75 | 273 | 7 | 2400 | 2005 | 615 | 320 | 50 | 90 | 120 | 200 | 20 | 14 | 11 | 10 | |
13 ОСТ 34 287-75 | 325 | 6 | 1500 | 1666 | 615 | 350 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
15 ОСТ 34 287-75 | 325 | 8 | 2400 | 2005 | 615 | 350 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
17 ОСТ 34 287-75 | 377 | 9 | 2000 | 2005 | 615 | 360 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
19 ОСТ 34 287-75 | 377 | 9 | 3400 | 3325 | 670 | 400 | 60 | 90 | 140 | 250 | 24 | 16 | 13 | 14 | |
21 ОСТ 34 287-75 | 426 | 7 | 2300 | 2005 | 615 | 300 | 50 | 90 | 100 | 200 | 20 | 14 | 11 | 10 | |
23 ОСТ 34 287-75 | 426 | 9 | 4000 | 4080 | 720 | 500 | 80 | 120 | 100 | 300 | 30 | 20 | 17 | 14 | |
25 ОСТ 34 287-75 | 478 | 7 | 2400 | 2005 | 615 | 300 | 50 | 90 | 200 | 200 | 20 | 14 | 11 | 10 | |
27 ОСТ 34 287-75 | 478 | 8 | 4000 | 40880 | 720 | 500 | 80 | 120 | 200 | 300 | 30 | 20 | 17 | 14 | |
29 ОСТ 34 287-75 | 530 | 8 | 2400 | 2005 | 615 | 400 | 50 | 90 | 250 | 200 | 20 | 14 | 11 | 10 | |
31 ОСТ 34 287-75 | 530 | 8 | 4000 | 4080 | 720 | 500 | 80 | 120 | 250 | 300 | 30 | 20 | 17 | 14 | |
Для паропроводов Дн≥ 377мм | |||||||||||||||
33 ОСТ 34 287-75 | 377 | 9 | 3400 | 2005 | 670 | 400 | 60 | 90 | 140 | 150 | 24 | 16 | 13 | 14 | |
35 ОСТ 34 287-75 | 426 | 9 | 4000 | 2686 | 720 | 500 | 80 | 120 | 150 | 200 | 30 | 20 | 17 | 14 | |
37 ОСТ 34 287-75 | 478 | 8 | 4000 | 2686 | 720 | 500 | 80 | 120 | 200 | 200 | 30 | 20 | 17 | 14 | |
39 ОСТ 34 287-75 | 530 | 8 | 5000 | 2686 | 720 | 500 | 80 | 120 | 250 | 200 | 30 | 20 | 17 | 14 | |
С прогибом пружины λ=140 | |||||||||||||||
Для трубопроводов Дн≤530мм и паропроводов Дн≤325мм | |||||||||||||||
2 ОСТ 34 287-75 | 108 | 4 | 360 | 278 | 510 | 180 | 35 | 50 | 50 | 120 | 12 | 10 | 7 | 6 | |
4 ОСТ 34 287-75 | 133 | 4 | 500 | 816 | 610 | 260 | 45 | 70 | 60 | 150 | 15 | 12 | 9 | 8 | |
6 ОСТ 34 287-75 | 159 | 4,5 | 700 | 816 | 610 | 260 | 45 | 70 | 80 | 150 | 15 | 12 | 9 | 8 | |
8 ОСТ 34 287-75 | 219 | 6 | 1200 | 1190 | 610 | 260 | 45 | 70 | 100 | 150 | 15 | 12 | 9 | 8 | |
10 ОСТ 34 287-75 | 273 | 6 | 1500 | 1666 | 615 | 320 | 50 | 90 | 120 | 200 | 20 | 14 | 11 | 10 | |
12 ОСТ 34 287-75 | 273 | 7 | 2400 | 2005 | 615 | 320 | 50 | 90 | 120 | 200 | 20 | 14 | 11 | 10 | |
14 ОСТ 34 287-75 | 325 | 6 | 1500 | 1666 | 615 | 350 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
16 ОСТ 34 287-75 | 325 | 8 | 2400 | 2005 | 615 | 350 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
18 ОСТ 34 287-75 | 377 | 9 | 2000 | 2005 | 615 | 360 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
20 ОСТ 34 287-75 | 377 | 9 | 3400 | 3325 | 670 | 400 | 60 | 90 | 140 | 250 | 24 | 16 | 13 | 14 | |
22 ОСТ 34 287-75 | 426 | 7 | 2300 | 2005 | 615 | 300 | 50 | 90 | 100 | 200 | 20 | 14 | 11 | 10 | |
24 ОСТ 34 287-75 | 426 | 9 | 4000 | 4080 | 720 | 500 | 80 | 120 | 100 | 300 | 30 | 20 | 17 | 14 | |
26 ОСТ 34 287-75 | 478 | 7 | 2400 | 2005 | 615 | 300 | 50 | 90 | 200 | 200 | 20 | 14 | 11 | 10 | |
28 ОСТ 34 287-75 | 478 | 8 | 4000 | 40880 | 720 | 500 | 80 | 120 | 200 | 300 | 30 | 20 | 17 | 14 | |
30 ОСТ 34 287-75 | 530 | 8 | 2400 | 2005 | 615 | 400 | 50 | 90 | 250 | 200 | 20 | 14 | 11 | 10 | |
32 ОСТ 34 287-75 | 530 | 8 | 4000 | 4080 | 720 | 500 | 80 | 120 | 250 | 300 | 30 | 20 | 17 | 14 | |
Для паропроводов Дн≥ 377мм | |||||||||||||||
34 ОСТ 34 287-75 | 377 | 9 | 3400 | 2005 | 670 | 400 | 60 | 90 | 140 | 150 | 24 | 16 | 13 | 14 | |
36 ОСТ 34 287-75 | 426 | 9 | 4000 | 2686 | 720 | 500 | 80 | 120 | 150 | 200 | 30 | 20 | 17 | 14 | |
38 ОСТ 34 287-75 | 478 | 8 | 4000 | 2686 | 720 | 500 | 80 | 120 | 200 | 200 | 30 | 20 | 17 | 14 | |
40 ОСТ 34 287-75 | 530 | 8 | 5000 | 2686 | 720 | 500 | 80 | 120 | 250 | 200 | 30 | 20 | 17 | 14 | |
С прогибом пружины λ=210 | |||||||||||||||
Для трубопроводов Дн≤530мм и паропроводов Дн≤325мм | |||||||||||||||
41 ОСТ 34 287-75 | 108 | 4 | 360 | 278 | 510 | 180 | 35 | 50 | 50 | 120 | 12 | 10 | 7 | 6 | |
43 ОСТ 34 287-75 | 133 | 4 | 500 | 816 | 610 | 260 | 45 | 70 | 60 | 150 | 15 | 12 | 9 | 8 | |
45 ОСТ 34 287-75 | 159 | 4,5 | 700 | 816 | 610 | 260 | 45 | 70 | 80 | 150 | 15 | 12 | 9 | 8 | |
47 ОСТ 34 287-75 | 219 | 6 | 1200 | 1190 | 610 | 260 | 45 | 70 | 100 | 150 | 15 | 12 | 9 | 8 | |
49 ОСТ 34 287-75 | 273 | 6 | 1500 | 1666 | 615 | 320 | 50 | 90 | 120 | 200 | 20 | 14 | 11 | 10 | |
51 ОСТ 34 287-75 | 273 | 7 | 2400 | 2005 | 615 | 320 | 50 | 90 | 120 | 200 | 20 | 14 | 11 | 10 | |
53 ОСТ 34 287-75 | 325 | 6 | 1500 | 1666 | 615 | 350 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
55 ОСТ 34 287-75 | 325 | 8 | 2400 | 2005 | 615 | 350 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
57 ОСТ 34 287-75 | 377 | 9 | 2000 | 2005 | 615 | 360 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
59 ОСТ 34 287-75 | 377 | 9 | 3400 | 3325 | 670 | 400 | 60 | 90 | 140 | 250 | 24 | 16 | 13 | 14 | |
61 ОСТ 34 287-75 | 426 | 7 | 2300 | 2005 | 615 | 300 | 50 | 90 | 100 | 200 | 20 | 14 | 11 | 10 | |
63 ОСТ 34 287-75 | 426 | 9 | 4000 | 4080 | 720 | 500 | 80 | 120 | 100 | 300 | 30 | 20 | 17 | 14 | |
Для паропроводов Дн≥ 377мм | |||||||||||||||
65 ОСТ 34 287-75 | 377 | 9 | 3400 | 2005 | 670 | 400 | 60 | 90 | 140 | 150 | 24 | 16 | 13 | 14 | |
67 ОСТ 34 287-75 | 426 | 9 | 4000 | 2686 | 720 | 500 | 80 | 120 | 150 | 200 | 30 | 20 | 17 | 14 | |
69 ОСТ 34 287-75 | 530 | 8 | 5000 | 2686 | 720 | 500 | 80 | 120 | 250 | 200 | 30 | 20 | 17 | 14 | |
С прогибом пружины λ=280 | |||||||||||||||
Для трубопроводов Дн≤530мм и паропроводов Дн≤325мм | |||||||||||||||
42 ОСТ 34 287-75 | 108 | 4 | 360 | 278 | 510 | 180 | 35 | 50 | 50 | 120 | 12 | 10 | 7 | 6 | |
44 ОСТ 34 287-75 | 133 | 4 | 500 | 816 | 610 | 260 | 45 | 70 | 60 | 150 | 15 | 12 | 9 | 8 | |
46 ОСТ 34 287-75 | 159 | 4,5 | 700 | 816 | 610 | 260 | 45 | 70 | 80 | 150 | 15 | 12 | 9 | 8 | |
48 ОСТ 34 287-75 | 219 | 6 | 1200 | 1190 | 610 | 260 | 45 | 70 | 100 | 150 | 15 | 12 | 9 | 8 | |
50 ОСТ 34 287-75 | 273 | 6 | 1500 | 1666 | 615 | 320 | 50 | 90 | 120 | 200 | 20 | 14 | 11 | 10 | |
52 ОСТ 34 287-75 | 273 | 7 | 2400 | 2005 | 615 | 320 | 50 | 90 | 120 | 200 | 20 | 14 | 11 | 10 | |
54 ОСТ 34 287-75 | 325 | 6 | 1500 | 1666 | 615 | 350 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
56 ОСТ 34 287-75 | 325 | 8 | 2400 | 2005 | 615 | 350 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
58 ОСТ 34 287-75 | 377 | 9 | 2000 | 2005 | 615 | 360 | 50 | 90 | 140 | 200 | 20 | 14 | 11 | 10 | |
60 ОСТ 34 287-75 | 377 | 9 | 3400 | 3325 | 670 | 400 | 60 | 90 | 140 | 250 | 24 | 16 | 13 | 14 | |
62 ОСТ 34 287-75 | 426 | 7 | 2300 | 2005 | 615 | 300 | 50 | 90 | 100 | 200 | 20 | 14 | 11 | 10 | |
64 ОСТ 34 287-75 | 426 | 9 | 4000 | 4080 | 720 | 500 | 80 | 120 | 100 | 300 | 30 | 20 | 17 | 14 | |
Для паропроводов Дн≥ 377мм | |||||||||||||||
66 ОСТ 34 287-75 | 377 | 9 | 3400 | 2005 | 670 | 400 | 60 | 90 | 140 | 150 | 24 | 16 | 13 | 14 | |
68 ОСТ 34 287-75 | 426 | 9 | 4000 | 2686 | 720 | 500 | 80 | 120 | 150 | 200 | 30 | 20 | 17 | 14 | |
70 ОСТ 34 287-75 | 530 | 8 | 5000 | 2686 | 720 | 500 | 80 | 120 | 250 | 200 | 30 | 20 | 17 | 14 |

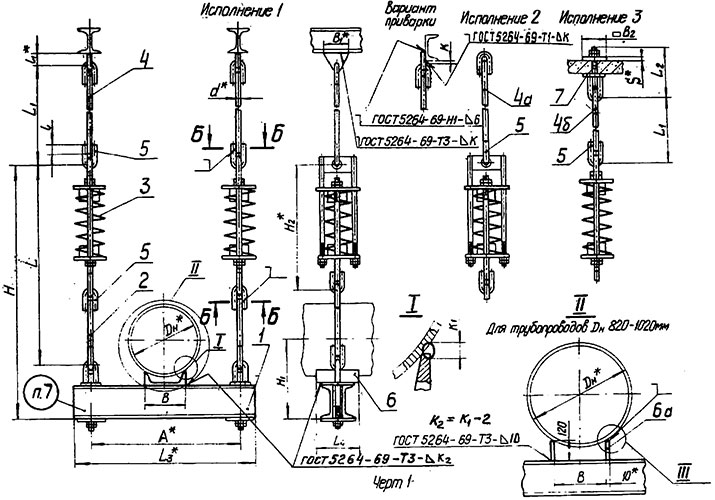

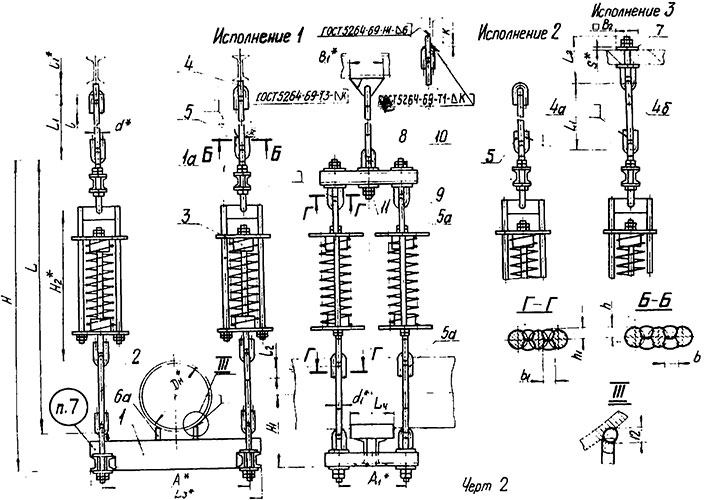

Подвески пружинные на двух и четырех тягах ОСТ 34 288-75
Конструкция и размеры
Таблица №18
Обозначение подвесок на 2-ух тягах | Наружный диаметр трубопроводов Дн | Допускаемая нагрузка, кгс | А | L₂ | L₃ | l | l₁ | B | B₁ | H₁≈ | d | b | h | k | k₁ | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
на подвеску при разгруженной пружине | на пружину | ||||||||||||||||
С прогибом пружины λ=70 | |||||||||||||||||
01 ОСТ 34 288-75 | 219 | 1200 | 534 | 640 | 610 | 740 | 45 | 70 | 120 | 150 | 250 | 16 | 12 | 9 | 8 | 6 | |
03 ОСТ 34 288-75 | 273 | 200 | 816 | 640 | 610 | 740 | 45 | 70 | 160 | 150 | 280 | 16 | 12 | 9 | 8 | 6 | |
05 ОСТ 34 288-75 | 325 | 2450 | 1190 | 780 | 610 | 880 | 45 | 70 | 160 | 150 | 310 | 16 | 12 | 9 | 8 | 6 | |
07 ОСТ 34 288-75 | 377 | 3000 | 1190 | 780 | 610 | 880 | 45 | 70 | 200 | 150 | 340 | 16 | 12 | 9 | 8 | 6 | |
09 ОСТ 34 288-75 | 426 | 3600 | 1666 | 920 | 615 | 1020 | 50 | 90 | 240 | 200 | 370 | 20 | 14 | 11 | 10 | 8 | |
11 ОСТ 34 288-75 | 478 | 2000 | 816 | 920 | 610 | 1020 | 45 | 70 | 240 | 150 | 400 | 16 | 12 | 9 | 8 | 8 | |
13 ОСТ 34 288-75 | 478 | 4000 | 2005 | 920 | 615 | 1020 | 50 | 90 | 240 | 200 | 400 | 20 | 14 | 11 | 10 | 8 | |
15 ОСТ 34 288-75 | 530 | 3400 | 1666 | 920 | 615 | 1020 | 50 | 90 | 240 | 200 | 450 | 20 | 14 | 11 | 10 | 8 | |
17 ОСТ 34 288-75 | 530 | 5400 | 2686 | 920 | 670 | 1150 | 60 | 90 | 240 | 250 | 450 | 24 | 16 | 13 | 14 | 8 | |
19 ОСТ 34 288-75 | 630 | 3600 | 1666 | 1050 | 615 | 1150 | 50 | 90 | 300 | 200 | 500 | 20 | 14 | 11 | 16 | 10 | |
21 ОСТ 34 288-75 | 630 | 6800 | 3325 | 1050 | 670 | 1240 | 60 | 90 | 300 | 250 | 500 | 24 | 16 | 13 | - - | 10 | |
23 ОСТ 34 288-75 | 720 | 4200 | 2005 | 1140 | 615 | 1240 | 50 | 90 | 300 | 300 | 450 | 20 | 14 | 11 | - - | 10 | |
25 ОСТ 34 288-75 | 720 | 8200 | 4080 | 1140 | 720 | 1240 | 80 | 120 | 300 | 300 | 590 | 30 | 20 | 17 | - - | 10 | |
27 ОСТ 34 288-75 | 820 | 5500 | 2685 | 1360 | 670 | 1500 | 60 | 90 | 380 | 250 | 650 | 24 | 16 | 13 | - - | - - | |
29 ОСТ 34 288-75 | 820 | 8200 | 4080 | 1360 | 720 | 1500 | 80 | 120 | 380 | 300 | 690 | 30 | 20 | 17 | - - | - - | |
31 ОСТ 34 288-75 | 920 | 6800 | 3325 | 1360 | 670 | 1500 | 60 | 90 | 380 | 250 | 700 | 24 | 16 | 13 | - - | - - | |
33 ОСТ 34 288-75 | 1020 | 8200 | 4080 | 1460 | 720 | 1600 | 80 | 120 | 500 | 300 | 760 | 30 | 20 | 17 | - - | - - | |
С прогибом пружины λ=140 | |||||||||||||||||
02 ОСТ 34 288-75 | 219 | 1200 | 534 | 640 | 610 | 740 | 45 | 70 | 120 | 150 | 250 | 16 | 12 | 9 | 8 | 6 | |
04 ОСТ 34 288-75 | 273 | 200 | 816 | 640 | 610 | 740 | 45 | 70 | 160 | 150 | 280 | 16 | 12 | 9 | 8 | 6 | |
06 ОСТ 34 288-75 | 325 | 2450 | 1190 | 780 | 610 | 880 | 45 | 70 | 160 | 150 | 310 | 16 | 12 | 9 | 8 | 6 | |
08 ОСТ 34 288-75 | 377 | 3000 | 1190 | 780 | 610 | 880 | 45 | 70 | 200 | 150 | 340 | 16 | 12 | 9 | 8 | 6 | |
10 ОСТ 34 288-75 | 426 | 3600 | 1666 | 920 | 615 | 1020 | 50 | 90 | 240 | 200 | 370 | 20 | 14 | 11 | 10 | 8 | |
12 ОСТ 34 288-75 | 478 | 2000 | 816 | 920 | 610 | 1020 | 45 | 70 | 240 | 150 | 400 | 16 | 12 | 9 | 8 | 8 | |
14 ОСТ 34 288-75 | 478 | 4000 | 2005 | 920 | 615 | 1020 | 50 | 90 | 240 | 200 | 400 | 20 | 14 | 11 | 10 | 8 | |
16 ОСТ 34 288-75 | 530 | 3400 | 1666 | 920 | 615 | 1020 | 50 | 90 | 240 | 200 | 450 | 20 | 14 | 11 | 10 | 8 | |
18 ОСТ 34 288-75 | 530 | 5400 | 2686 | 920 | 670 | 1150 | 60 | 90 | 240 | 250 | 450 | 24 | 16 | 13 | 14 | 8 | |
20 ОСТ 34 288-75 | 630 | 3600 | 1666 | 1050 | 615 | 1150 | 50 | 90 | 300 | 200 | 500 | 20 | 14 | 11 | 16 | 10 | |
22 ОСТ 34 288-75 | 630 | 6800 | 3325 | 1050 | 670 | 1240 | 60 | 90 | 300 | 250 | 500 | 24 | 16 | 13 | - - | 10 | |
24 ОСТ 34 288-75 | 720 | 4200 | 2005 | 1140 | 615 | 1240 | 50 | 90 | 300 | 300 | 450 | 20 | 14 | 11 | - - | 10 | |
26 ОСТ 34 288-75 | 720 | 8200 | 4080 | 1140 | 720 | 1240 | 80 | 120 | 300 | 300 | 590 | 30 | 20 | 17 | - - | 10 | |
28 ОСТ 34 288-75 | 820 | 5500 | 2685 | 1360 | 670 | 1500 | 60 | 90 | 380 | 250 | 650 | 24 | 16 | 13 | - - | - - | |
30 ОСТ 34 288-75 | 820 | 8200 | 4080 | 1360 | 720 | 1500 | 80 | 120 | 380 | 300 | 690 | 30 | 20 | 17 | - - | - - | |
32 ОСТ 34 288-75 | 920 | 6800 | 3325 | 1360 | 670 | 1500 | 60 | 90 | 380 | 250 | 700 | 24 | 16 | 13 | - - | - - | |
34 ОСТ 34 288-75 | 1020 | 8200 | 4080 | 1460 | 720 | 1600 | 80 | 120 | 500 | 300 | 760 | 30 | 20 | 17 | - - | - - |

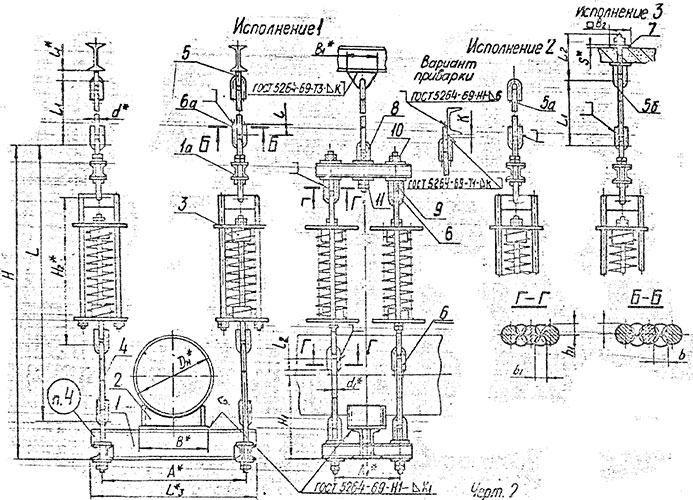

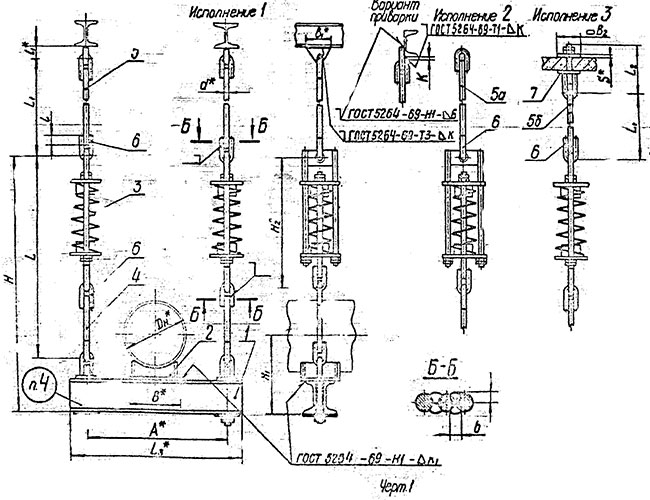

Подвески пружинные на двух и четырех тягах ОСТ 34 289-75
Конструкция и размеры
Таблица №19
Обозначение подвески на 2-х тягах | Наружный диаметр трубопроводов Дн | Допускаемая нагрузка, кгс | А | L₂ | L₃ | l | l₁ | B | B₁ | H₁≈ | d | b | h | k | k₁ | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
на подвеску при разгруженной пружине | на пружину | ||||||||||||||||
С прогибом пружины λ=70 | |||||||||||||||||
Для трубопроводов и паропроводов Дн 630 мм | |||||||||||||||||
01 ОСТ 34 289-75 | 219 | 1200 | 534 | 640 | 610 | 740 | 45 | 70 | 180 | 150 | 310 | 16 | 12 | 9 | 8 | 4 | |
03 ОСТ 34 289-75 | 273 | 2000 | 816 | 640 | 610 | 740 | 45 | 70 | 240 | 150 | 335 | 16 | 12 | 9 | 8 | 4 | |
05 ОСТ 34 289-75 | 325 | 2450 | 1190 | 780 | 610 | 880 | 45 | 70 | 300 | 150 | 360 | 16 | 12 | 9 | 8 | 6 | |
07 ОСТ 34 289-75 | 377 | 3000 | 1190 | 780 | 610 | 880 | 45 | 70 | 300 | 150 | 385 | 16 | 12 | 9 | 8 | 6 | |
09 ОСТ 34 289-75 | 426 | 3600 | 1666 | 920 | 615 | 1020 | 50 | 90 | 350 | 200 | 410 | 20 | 14 | 11 | 10 | 6 | |
11 ОСТ 34 289-75 | 478 | 2000 | 816 | 920 | 610 | 1020 | 45 | 70 | 400 | 150 | 435 | 16 | 12 | 9 | 8 | 6 | |
13 ОСТ 34 289-75 | 478 | 4000 | 2005 | 920 | 615 | 1020 | 50 | 90 | 400 | 200 | 435 | 20 | 14 | 11 | 10 | 6 | |
15 ОСТ 34 289-75 | 530 | 3400 | 1666 | 1050 | 615 | 1150 | 50 | 90 | 450 | 200 | 485 | 20 | 14 | 11 | 10 | 6 | |
17 ОСТ 34 289-75 | 530 | 5400 | 2686 | 1050 | 610 | 1150 | 60 | 90 | 450 | 250 | 485 | 24 | 16 | 13 | 14 | 6 | |
19 ОСТ 34 289-75 | 630 | 3600 | 1666 | 1050 | 615 | 1150 | 50 | 90 | 500 | 200 | 535 | 20 | 14 | 11 | 10 | 6 | |
21 ОСТ 34 289-75 | 630 | 6800 | 3325 | 1050 | 670 | 1150 | 60 | 90 | 500 | 250 | 535 | 24 | 16 | 13 | 14 | 6 | |
23 ОСТ 34 289-75 | 720 | 4200 | 2005 | 1140 | 615 | 1040 | 50 | 90 | 550 | 200 | 500 | 20 | 14 | 11 | 10 | 6 | |
25 ОСТ 34 289-75 | 720 | 8400 | 4000 | 1140 | 780 | 1200 | 80 | 100 | 550 | 300 | 620 | 30 | 20 | 17 | 14 | 6 | |
27 ОСТ 34 289-75 | 820 | 5400 | 2686 | 1350 | 670 | 1300 | 60 | 90 | 590 | 250 | 670 | 24 | 16 | 13 | 14 | 6 | |
29 ОСТ 34 289-75 | 820 | 10000 | 4080 | 1350 | 780 | 1300 | 80 | 120 | 590 | 300 | 710 | 30 | 20 | 17 | 14 | 6 | |
31 ОСТ 34 289-75 | 920 | 6000 | 3325 | 1350 | 670 | 1300 | 60 | 90 | 700 | 250 | 720 | 24 | 18 | 13 | 14 | 8 | |
33 ОСТ 34 289-75 | 1000 | 8000 | 4080 | 1460 | 720 | 1500 | 80 | 120 | 700 | 300 | 810 | 30 | 20 | 17 | 14 | 8 | |
Для паропроводов Дн ≥720 мм | |||||||||||||||||
35 ОСТ 34 289-75 | 720 | 8000 | 2005 | 1350 | 670 | 1000 | 60 | 90 | 580 | 250 | 620 | 24 | 16 | 13 | 14 | 6 | |
37 ОСТ 34 289-75 | 820 | 11000 | 2686 | 1350 | 720 | 1000 | 80 | 120 | 580 | 300 | 710 | 30 | 20 | 17 | 14 | 6 | |
39 ОСТ 34 289-75 | 920 | 11000 | 2686 | 1350 | 720 | 1000 | 80 | 120 | 700 | 300 | 720 | 30 | 20 | 17 | 14 | 8 | |
41 ОСТ 34 289-75 | 1000 | 11000 | 3325 | 1650 | 720 | 1200 | 80 | 120 | 700 | 300 | 810 | 30 | 20 | 17 | 14 | 8 | |
43 ОСТ 34 289-75 | 1200 | 13000 | 4080 | 1860 | 725 | 1860 | 90 | 120 | 800 | 300 | 920 | 35 | 25 | 20 | 14 | 10 | |
45 ОСТ 34 289-75 | 1000 | 13000 | 4080 | 1860 | 725 | 1860 | 90 | 120 | 800 | 300 | 1000 | 35 | 25 | 20 | 14 | 10 | |
С прогибом пружины λ=140 | |||||||||||||||||
Для трубопроводов и паропроводов Дн 630 мм | |||||||||||||||||
02 ОСТ 34 289-75 | 219 | 1200 | 534 | 640 | 610 | 740 | 45 | 70 | 180 | 150 | 310 | 16 | 12 | 9 | 8 | 4 | |
04 ОСТ 34 289-75 | 273 | 2000 | 816 | 640 | 610 | 740 | 45 | 70 | 240 | 150 | 335 | 16 | 12 | 9 | 8 | 4 | |
06 ОСТ 34 289-75 | 325 | 2450 | 1190 | 780 | 610 | 880 | 45 | 70 | 300 | 150 | 360 | 16 | 12 | 9 | 8 | 6 | |
08 ОСТ 34 289-75 | 377 | 3000 | 1190 | 780 | 610 | 880 | 45 | 70 | 300 | 150 | 385 | 16 | 12 | 9 | 8 | 6 | |
10 ОСТ 34 289-75 | 426 | 3600 | 1666 | 920 | 615 | 1020 | 50 | 90 | 350 | 200 | 410 | 20 | 14 | 11 | 10 | 6 | |
12 ОСТ 34 289-75 | 478 | 2000 | 816 | 920 | 610 | 1020 | 45 | 70 | 400 | 150 | 435 | 16 | 12 | 9 | 8 | 6 | |
14 ОСТ 34 289-75 | 478 | 4000 | 2005 | 920 | 615 | 1020 | 50 | 90 | 400 | 200 | 435 | 20 | 14 | 11 | 10 | 6 | |
16 ОСТ 34 289-75 | 530 | 3400 | 1666 | 1050 | 615 | 1150 | 50 | 90 | 450 | 200 | 485 | 20 | 14 | 11 | 10 | 6 | |
18 ОСТ 34 289-75 | 530 | 5400 | 2686 | 1050 | 610 | 1150 | 60 | 90 | 450 | 250 | 485 | 24 | 16 | 13 | 14 | 6 | |
20 ОСТ 34 289-75 | 630 | 3600 | 1666 | 1050 | 615 | 1150 | 50 | 90 | 500 | 200 | 535 | 20 | 14 | 11 | 10 | 6 | |
22 ОСТ 34 289-75 | 630 | 6800 | 3325 | 1050 | 670 | 1150 | 60 | 90 | 500 | 250 | 535 | 24 | 16 | 13 | 14 | 6 | |
24 ОСТ 34 289-75 | 720 | 4200 | 2005 | 1140 | 615 | 1040 | 50 | 90 | 550 | 200 | 500 | 20 | 14 | 11 | 10 | 6 | |
26 ОСТ 34 289-75 | 720 | 8400 | 4000 | 1140 | 780 | 1200 | 80 | 100 | 550 | 300 | 620 | 30 | 20 | 17 | 14 | 6 | |
28 ОСТ 34 289-75 | 820 | 5400 | 2686 | 1350 | 670 | 1300 | 60 | 90 | 590 | 250 | 670 | 24 | 16 | 13 | 14 | 6 | |
30 ОСТ 34 289-75 | 820 | 10000 | 4080 | 1350 | 780 | 1300 | 80 | 120 | 590 | 300 | 710 | 30 | 20 | 17 | 14 | 6 | |
32 ОСТ 34 289-75 | 920 | 6000 | 3325 | 1350 | 670 | 1300 | 60 | 90 | 700 | 250 | 720 | 24 | 18 | 13 | 14 | 8 | |
34 ОСТ 34 289-75 | 1000 | 8000 | 4080 | 1460 | 720 | 1500 | 80 | 120 | 700 | 300 | 810 | 30 | 20 | 17 | 14 | 8 | |
Для паропроводов Дн ≥720 мм | |||||||||||||||||
36 ОСТ 34 289-75 | 720 | 8000 | 2005 | 1350 | 670 | 1000 | 60 | 90 | 580 | 250 | 620 | 24 | 16 | 13 | 14 | 6 | |
38 ОСТ 34 289-75 | 820 | 11000 | 2686 | 1350 | 720 | 1000 | 80 | 120 | 580 | 300 | 710 | 30 | 20 | 17 | 14 | 6 | |
40 ОСТ 34 289-75 | 920 | 11000 | 2686 | 1350 | 720 | 1000 | 80 | 120 | 700 | 300 | 720 | 30 | 20 | 17 | 14 | 8 | |
42 ОСТ 34 289-75 | 1000 | 11000 | 3325 | 1650 | 720 | 1200 | 80 | 120 | 700 | 300 | 810 | 30 | 20 | 17 | 14 | 8 | |
44 ОСТ 34 289-75 | 1200 | 13000 | 4080 | 1860 | 725 | 1860 | 90 | 120 | 800 | 300 | 920 | 35 | 25 | 20 | 14 | 10 | |
46 ОСТ 34 289-75 | 1000 | 13000 | 4080 | 1860 | 725 | 1860 | 90 | 120 | 800 | 300 | 1000 | 35 | 25 | 20 | 14 | 10 | |
С прогибом пружины λ=210 | |||||||||||||||||
Для трубопроводов и паропроводов Дн 630 мм | |||||||||||||||||
47 ОСТ 34 289-75 | 219 | 1200 | 534 | 640 | 610 | 740 | 45 | 70 | 180 | 150 | 310 | 16 | 12 | 9 | 8 | 4 | |
49 ОСТ 34 289-75 | 273 | 2000 | 816 | 640 | 610 | 740 | 45 | 70 | 240 | 150 | 335 | 16 | 12 | 9 | 8 | 4 | |
51 ОСТ 34 289-75 | 325 | 2450 | 1190 | 780 | 610 | 880 | 45 | 70 | 300 | 150 | 360 | 16 | 12 | 9 | 8 | 6 | |
53 ОСТ 34 289-75 | 377 | 3000 | 1190 | 780 | 610 | 880 | 45 | 70 | 300 | 150 | 385 | 16 | 12 | 9 | 8 | 6 | |
55 ОСТ 34 289-75 | 426 | 3600 | 1666 | 920 | 615 | 1020 | 50 | 90 | 350 | 200 | 410 | 20 | 14 | 11 | 10 | 6 | |
С прогибом пружины λ=280 | |||||||||||||||||
Для трубопроводов и паропроводов Дн 630 мм | |||||||||||||||||
48 ОСТ 34 289-75 | 219 | 1200 | 534 | 640 | 610 | 740 | 45 | 70 | 180 | 150 | 310 | 16 | 12 | 9 | 8 | 4 | |
50 ОСТ 34 289-75 | 273 | 2000 | 816 | 640 | 610 | 740 | 45 | 70 | 240 | 150 | 335 | 16 | 12 | 9 | 8 | 4 | |
52 ОСТ 34 289-75 | 325 | 2450 | 1190 | 780 | 610 | 880 | 45 | 70 | 300 | 150 | 360 | 16 | 12 | 9 | 8 | 6 | |
54 ОСТ 34 289-75 | 377 | 3000 | 1190 | 780 | 610 | 880 | 45 | 70 | 300 | 150 | 385 | 16 | 12 | 9 | 8 | 6 | |
56 ОСТ 34 289-75 | 426 | 3600 | 1666 | 920 | 615 | 1020 | 50 | 90 | 350 | 200 | 410 | 20 | 14 | 11 | 10 | 6 |

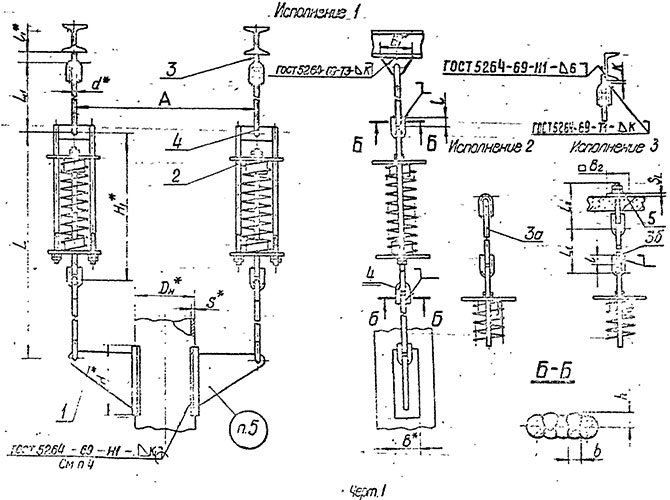

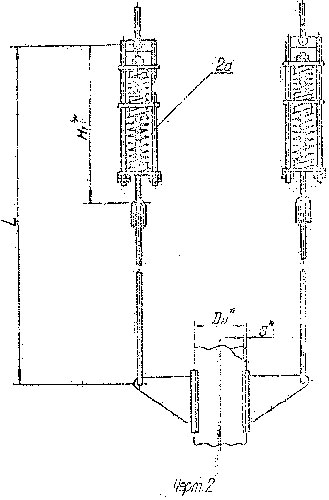

Подвески пружинные на плавниках ОСТ 34 290-75
Конструкция и размеры
Таблица №20
Обозначение подвесок | Для трубопроводов | Допускаемая нагрузка, кгс | А | L₂ | l | l₁ | B | B₁ | H | d | b | h | k | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
на подвеску при разгруженной пружине | на пружину | |||||||||||||||
Дн | S не менее | |||||||||||||||
С прогибом пружины λ=70 | ||||||||||||||||
01 ОСТ 34 290-75 | 57 | 3 | 250 | 128 | 440 | 510 | 35 | 50 | 30 | 120 | 150 | 12 | 10 | 7 | 6 | |
03 ОСТ 34 290-75 | 76 | 3 | 250 | 128 | 460 | 510 | 35 | 50 | 30 | 120 | 150 | 12 | 10 | 7 | 6 | |
05 ОСТ 34 290-75 | 89 | 3 | 250 | 128 | 470 | 510 | 35 | 50 | 50 | 120 | 150 | 12 | 10 | 7 | 6 | |
07 ОСТ 34 290-75 | 108 | 4 | 350 | 128 | 495 | 510 | 35 | 50 | 50 | 120 | 180 | 12 | 10 | 7 | 6 | |
09 ОСТ 34 290-75 | 133 | 4 | 650 | 278 | 580 | 510 | 35 | 50 | 60 | 120 | 260 | 12 | 10 | 7 | 6 | |
11 ОСТ 34 290-75 | 159 | 4,5 | 650 | 278 | 605 | 510 | 35 | 50 | 80 | 120 | 260 | 12 | 10 | 7 | 6 | |
13 ОСТ 34 290-75 | 219 | 6 | 1250 | 534 | 665 | 610 | 45 | 70 | 100 | 150 | 300 | 16 | 12 | 9 | 8 | |
15 ОСТ 34 290-75 | 273 | 6 | 1230 | 534 | 740 | 610 | 45 | 70 | 120 | 150 | 320 | 16 | 12 | 9 | 8 | |
17 ОСТ 34 290-75 | 325 | 6 | 1100 | 534 | 790 | 610 | 45 | 70 | 140 | 150 | 320 | 16 | 12 | 9 | 8 | |
19 ОСТ 34 290-75 | 325 | 8 | 1600 | 816 | 885 | 610 | 45 | 70 | 140 | 150 | 350 | 16 | 12 | 9 | 8 | |
21 ОСТ 34 290-75 | 377 | 9 | 1760 | 816 | 940 | 610 | 45 | 70 | 140 | 150 | 360 | 16 | 12 | 9 | 8 | |
23 ОСТ 34 290-75 | 377 | 9 | 2600 | 1190 | 945 | 610 | 45 | 70 | 140 | 150 | 400 | 16 | 12 | 9 | 8 | |
25 ОСТ 34 290-75 | 426 | 7 | 1850 | 816 | 1050 | 610 | 45 | 70 | 160 | 150 | 500 | 16 | 12 | 9 | 8 | |
27 ОСТ 34 290-75 | 426 | 9 | 2650 | 1190 | 1050 | 610 | 45 | 70 | 160 | 150 | 500 | 16 | 12 | 9 | 8 | |
29 ОСТ 34 290-75 | 478 | 7 | 1600 | 816 | 1105 | 610 | 45 | 70 | 200 | 150 | 500 | 16 | 12 | 9 | 8 | |
31 ОСТ 34 290-75 | 478 | 8 | 2600 | 1190 | 1110 | 610 | 45 | 70 | 200 | 150 | 500 | 16 | 12 | 9 | 8 | |
33 ОСТ 34 290-75 | 530 | 8 | 2400 | 1190 | 1150 | 610 | 45 | 70 | 250 | 150 | 500 | 16 | 12 | 9 | 8 | |
35 ОСТ 34 290-75 | 630 | 9 | 2400 | 1190 | 1250 | 610 | 45 | 70 | 250 | 150 | 500 | 16 | 12 | 9 | 8 | |
С прогибом пружины λ=140 | ||||||||||||||||
02 ОСТ 34 290-75 | 57 | 3 | 250 | 128 | 440 | 510 | 35 | 50 | 30 | 120 | 150 | 12 | 10 | 7 | 6 | |
04 ОСТ 34 290-75 | 76 | 3 | 250 | 128 | 460 | 510 | 35 | 50 | 30 | 120 | 150 | 12 | 10 | 7 | 6 | |
06 ОСТ 34 209-75 | 89 | 3 | 250 | 128 | 470 | 510 | 35 | 50 | 50 | 120 | 150 | 12 | 10 | 7 | 6 | |
08 ОСТ 34 290-75 | 108 | 4 | 350 | 128 | 495 | 510 | 35 | 50 | 50 | 120 | 180 | 12 | 10 | 7 | 6 | |
10 ОСТ 34 290-75 | 133 | 4 | 650 | 278 | 580 | 510 | 35 | 50 | 60 | 120 | 260 | 12 | 10 | 7 | 6 | |
12 ОСТ 34 290-75 | 159 | 4,5 | 650 | 278 | 605 | 510 | 35 | 50 | 80 | 120 | 260 | 12 | 10 | 7 | 6 | |
14 ОСТ 34 290-75 | 219 | 6 | 1250 | 534 | 665 | 610 | 45 | 70 | 100 | 150 | 300 | 16 | 12 | 9 | 8 | |
16 ОСТ 34 290-75 | 273 | 6 | 1230 | 534 | 740 | 610 | 45 | 70 | 120 | 150 | 320 | 16 | 12 | 9 | 8 | |
18 ОСТ 34 290-75 | 325 | 6 | 1100 | 534 | 790 | 610 | 45 | 70 | 140 | 150 | 320 | 16 | 12 | 9 | 8 | |
20 ОСТ 34 290-75 | 325 | 8 | 1600 | 816 | 885 | 610 | 45 | 70 | 140 | 150 | 350 | 16 | 12 | 9 | 8 | |
22 ОСТ 34 290-75 | 377 | 9 | 1760 | 816 | 940 | 610 | 45 | 70 | 140 | 150 | 360 | 16 | 12 | 9 | 8 | |
24 ОСТ 34 290-75 | 377 | 9 | 2600 | 1190 | 945 | 610 | 45 | 70 | 140 | 150 | 400 | 16 | 12 | 9 | 8 | |
26 ОСТ 34 290-75 | 426 | 7 | 1850 | 816 | 1050 | 610 | 45 | 70 | 160 | 150 | 500 | 16 | 12 | 9 | 8 | |
28 ОСТ 34 290-75 | 426 | 9 | 2650 | 1190 | 1050 | 610 | 45 | 70 | 160 | 150 | 500 | 16 | 12 | 9 | 8 | |
30 ОСТ 34 290-75 | 478 | 7 | 1600 | 816 | 1105 | 610 | 45 | 70 | 200 | 150 | 500 | 16 | 12 | 9 | 8 | |
32 ОСТ 34 290-75 | 478 | 8 | 2600 | 1190 | 1110 | 610 | 45 | 70 | 200 | 150 | 500 | 16 | 12 | 9 | 8 | |
34 ОСТ 34 290-75 | 530 | 8 | 2400 | 1190 | 1150 | 610 | 45 | 70 | 250 | 150 | 500 | 16 | 12 | 9 | 8 | |
36 ОСТ 34 290-75 | 630 | 9 | 2400 | 1190 | 1250 | 610 | 45 | 70 | 250 | 150 | 500 | 16 | 12 | 9 | 8 | |
С прогибом пружины λ=210 | ||||||||||||||||
37 ОСТ 34 290-75 | 57 | 3 | 250 | 128 | 440 | 510 | 35 | 50 | 30 | 120 | 150 | 12 | 10 | 7 | 6 | |
39 ОСТ 34 290-75 | 76 | 3 | 250 | 128 | 460 | 510 | 35 | 50 | 30 | 120 | 150 | 12 | 10 | 7 | 6 | |
41 ОСТ 34 290-75 | 89 | 3 | 250 | 128 | 470 | 510 | 35 | 50 | 50 | 120 | 150 | 12 | 10 | 7 | 6 | |
43 ОСТ 34 290-75 | 108 | 4 | 350 | 128 | 495 | 510 | 35 | 50 | 50 | 120 | 180 | 12 | 10 | 7 | 6 | |
45 ОСТ 34 290-75 | 133 | 4 | 650 | 278 | 580 | 510 | 35 | 50 | 60 | 120 | 260 | 12 | 10 | 7 | 6 | |
47 ОСТ 34 290-75 | 159 | 4,5 | 650 | 278 | 605 | 510 | 35 | 50 | 80 | 120 | 260 | 12 | 10 | 7 | 6 | |
49 ОСТ 34 290-75 | 219 | 6 | 1250 | 534 | 665 | 610 | 45 | 70 | 100 | 150 | 300 | 16 | 12 | 9 | 8 | |
51 ОСТ 34 290-75 | 273 | 6 | 1230 | 534 | 740 | 610 | 45 | 70 | 120 | 150 | 320 | 16 | 12 | 9 | 8 | |
53 ОСТ 34 290-75 | 325 | 6 | 1100 | 534 | 790 | 610 | 45 | 70 | 140 | 150 | 320 | 16 | 12 | 9 | 8 | |
55 ОСТ 34 290-75 | 325 | 8 | 1600 | 816 | 885 | 610 | 45 | 70 | 140 | 150 | 350 | 16 | 12 | 9 | 8 | |
57 ОСТ 34 290-75 | 377 | 9 | 1760 | 816 | 940 | 610 | 45 | 70 | 140 | 150 | 360 | 16 | 12 | 9 | 8 | |
59 ОСТ 34 290-75 | 377 | 9 | 2600 | 1190 | 945 | 610 | 45 | 70 | 140 | 150 | 400 | 16 | 12 | 9 | 8 | |
61 ОСТ 34 290-75 | 426 | 7 | 1850 | 816 | 1050 | 610 | 45 | 70 | 160 | 150 | 500 | 16 | 12 | 9 | 8 | |
63 ОСТ 34 290-75 | 426 | 9 | 2650 | 1190 | 1050 | 610 | 45 | 70 | 160 | 150 | 500 | 16 | 12 | 9 | 8 | |
65 ОСТ 34 290-75 | 478 | 7 | 1600 | 816 | 1105 | 610 | 45 | 70 | 200 | 150 | 500 | 16 | 12 | 9 | 8 | |
67 ОСТ 34 290-75 | 478 | 8 | 2600 | 1190 | 1110 | 610 | 45 | 70 | 200 | 150 | 500 | 16 | 12 | 9 | 8 | |
69 ОСТ 34 290-75 | 530 | 8 | 2400 | 1190 | 1150 | 610 | 45 | 70 | 250 | 150 | 500 | 16 | 12 | 9 | 8 | |
71 ОСТ 34 290-75 | 630 | 9 | 2400 | 1190 | 1250 | 610 | 45 | 70 | 250 | 150 | 500 | 16 | 12 | 9 | 8 | |
С прогибом пружины λ=280 | ||||||||||||||||
38 ОСТ 34 290-75 | 57 | 3 | 250 | 128 | 440 | 510 | 35 | 50 | 30 | 120 | 150 | 12 | 10 | 7 | 6 | |
40 ОСТ 34 290-75 | 76 | 3 | 250 | 128 | 460 | 510 | 35 | 50 | 30 | 120 | 150 | 12 | 10 | 7 | 6 | |
42 ОСТ 34 290-75 | 89 | 3 | 250 | 128 | 470 | 510 | 35 | 50 | 50 | 120 | 150 | 12 | 10 | 7 | 6 | |
44 ОСТ 34 290-75 | 108 | 4 | 350 | 128 | 495 | 510 | 35 | 50 | 50 | 120 | 180 | 12 | 10 | 7 | 6 | |
46 ОСТ 34 290-75 | 133 | 4 | 650 | 278 | 580 | 510 | 35 | 50 | 60 | 120 | 260 | 12 | 10 | 7 | 6 | |
48 ОСТ 34 290-75 | 159 | 4,5 | 650 | 278 | 605 | 510 | 35 | 50 | 80 | 120 | 260 | 12 | 10 | 7 | 6 | |
50 ОСТ 34 290-75 | 219 | 6 | 1250 | 534 | 665 | 610 | 45 | 70 | 100 | 150 | 300 | 16 | 12 | 9 | 8 | |
52 ОСТ 34 290-75 | 273 | 6 | 1230 | 534 | 740 | 610 | 45 | 70 | 120 | 150 | 320 | 16 | 12 | 9 | 8 | |
54 ОСТ 34 290-75 | 325 | 6 | 1100 | 534 | 790 | 610 | 45 | 70 | 140 | 150 | 320 | 16 | 12 | 9 | 8 | |
56 ОСТ 34 290-75 | 325 | 8 | 1600 | 816 | 885 | 610 | 45 | 70 | 140 | 150 | 350 | 16 | 12 | 9 | 8 | |
58 ОСТ 34 290-75 | 377 | 9 | 1760 | 816 | 940 | 610 | 45 | 70 | 140 | 150 | 360 | 16 | 12 | 9 | 8 | |
60 ОСТ 34 290-75 | 377 | 9 | 2600 | 1190 | 945 | 610 | 45 | 70 | 140 | 150 | 400 | 16 | 12 | 9 | 8 | |
62 ОСТ 34 290-75 | 426 | 7 | 1850 | 816 | 1050 | 610 | 45 | 70 | 160 | 150 | 500 | 16 | 12 | 9 | 8 | |
64 ОСТ 34 290-75 | 426 | 9 | 2650 | 1190 | 1050 | 610 | 45 | 70 | 160 | 150 | 500 | 16 | 12 | 9 | 8 | |
66 ОСТ 34 290-75 | 478 | 7 | 1600 | 816 | 1105 | 610 | 45 | 70 | 200 | 150 | 500 | 16 | 12 | 9 | 8 | |
68 ОСТ 34 290-75 | 478 | 8 | 2600 | 1190 | 1110 | 610 | 45 | 70 | 200 | 150 | 500 | 16 | 12 | 9 | 8 | |
70 ОСТ 34 290-75 | 530 | 8 | 2400 | 1190 | 1150 | 610 | 45 | 70 | 250 | 150 | 500 | 16 | 12 | 9 | 8 | |
72 ОСТ 34 290-75 | 630 | 9 | 2400 | 1190 | 1250 | 610 | 45 | 70 | 250 | 150 | 500 | 16 | 12 | 9 | 8 |

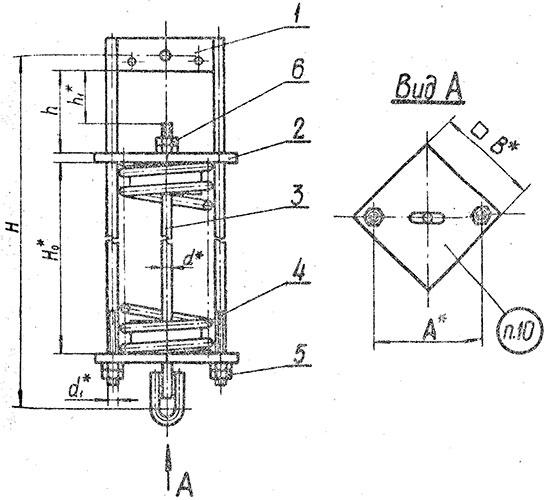

Блоки пружинные ОСТ 34 295-75
Конструкция и размеры
Таблица №21
Обозначение блока пружин | Допускаемая нагрузка, кгс | Нₒ | Н | А | В | d | d₁ | h | h₁ | Масса, кг | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
На блок | На пружину | В свободном состоянии пружины | ||||||||||
С прогибом пружин λмах=140мм | ||||||||||||
01 ОСТ 34 295-75 | 450 | 128 | 270 | 500 | 140 | 150 | 12 | 12 | 110 | 70 | 8,1 | |
02 ОСТ 34 295-75 | 450 | 278 | 284 | 500 | 140 | 150 | 12 | 12 | 110 | 70 | 8,9 | |
03 ОСТ 34 295-75 | 1500 | 534 | 308 | 570 | 190 | 170 | 16 | 16 | 130 | 80 | 16,2 | |
04 ОСТ 34 295-75 | 1500 | 816 | 327 | 620 | 190 | 170 | 16 | 16 | 130 | 80 | 18,1 | |
05 ОСТ 34 295-75 | 1500 | 1190 | 346 | 620 | 190 | 170 | 16 | 16 | 130 | 80 | 20,3 | |
06 ОСТ 34 295-75 | 2400 | 1666 | 365 | 685 | 190 | 170 | 20 | 16 | 140 | 80 | 26,7 | |
07 ОСТ 34 295-75 | 2400 | 2005 | 414 | 785 | 190 | 170 | 20 | 16 | 140 | 80 | 30,6 | |
08 ОСТ 34 295-75 | 3400 | 2686 | 399 | 810 | 240 | 220 | 24 | 20 | 160 | 90 | 49,2 | |
09 ОСТ 34 295-75 | 3400 | 3325 | 507 | 910 | 240 | 220 | 24 | 20 | 160 | 90 | 64,3 | |
10 ОСТ 34 295-75 | 5500 | 4080 | 528 | 980 | 240 | 220 | 30 | 20 | 200 | 110 | 77,1 | |
С прогибом пружин λмах=140мм с усиленной траверсой | ||||||||||||
11 ОСТ 34 295-75 | 3400 | 2005 | 414 | 810 | 240 | 220 | 24 | 20 | 160 | 90 | 42,9 | |
12 ОСТ 34 295-75 | 5500 | 2686 | 399 | 880 | 240 | 220 | 30 | 20 | 200 | 110 | 55,7 | |
13 ОСТ 34 295-75 | 5500 | 3325 | 507 | 980 | 240 | 220 | 30 | 20 | 200 | 110 | 71,2 | |
14 ОСТ 34 295-75 | 8000 | 4080 | 528 | 1015 | 280 | 255 | 36 | 24 | 230 | 130 | 92,7 | |
С прогибом пружин λмах=70мм | ||||||||||||
15 ОСТ 34 295-75 | 450 | 128 | 143 | 350 | 140 | 150 | 12 | 12 | 110 | 70 | 6,7 | |
16 ОСТ 34 295-75 | 450 | 278 | 151 | 350 | 140 | 150 | 12 | 12 | 110 | 70 | 7,2 | |
17 ОСТ 34 295-75 | 1500 | 534 | 166 | 470 | 190 | 170 | 16 | 16 | 130 | 80 | 13,2 | |
18 ОСТ 34 295-75 | 1500 | 816 | 177 | 470 | 190 | 170 | 16 | 16 | 130 | 80 | 14,3 | |
19 ОСТ 34 295-75 | 1500 | 1190 | 188 | 470 | 190 | 170 | 16 | 16 | 130 | 80 | 15,5 | |
20 ОСТ 34 295-75 | 2400 | 1666 | 199 | 535 | 190 | 170 | 20 | 16 | 140 | 80 | 20,3 | |
21 ОСТ 34 295-75 | 2400 | 2005 | 225 | 535 | 190 | 170 | 20 | 16 | 140 | 80 | 22,6 | |
22 ОСТ 34 295-75 | 3400 | 2686 | 221 | 610 | 240 | 220 | 24 | 20 | 160 | 90 | 38,4 | |
23 ОСТ 34 295-75 | 3400 | 3325 | 277 | 610 | 240 | 220 | 24 | 20 | 160 | 90 | 46,5 | |
24 ОСТ 34 295-75 | 5500 | 4080 | 289 | 730 | 240 | 220 | 30 | 20 | 200 | 110 | 55,8 | |
С прогибом пружин λмах=70мм с усиленной траверсой | ||||||||||||
25 ОСТ 34 295-75 | 3400 | 2005 | 225 | 610 | 240 | 220 | 24 | 20 | 160 | 90 | 34,1 | |
26 ОСТ 34 295-75 | 5500 | 2686 | 221 | 630 | 240 | 220 | 30 | 20 | 200 | 110 | 44,3 | |
27 ОСТ 34 295-75 | 5500 | 3325 | 277 | 730 | 240 | 220 | 30 | 20 | 200 | 110 | 53,6 | |
28 ОСТ 34 295-75 | 8000 | 4080 | 289 | 765 | 280 | 255 | 36 | 24 | 230 | 130 | 71,3 |

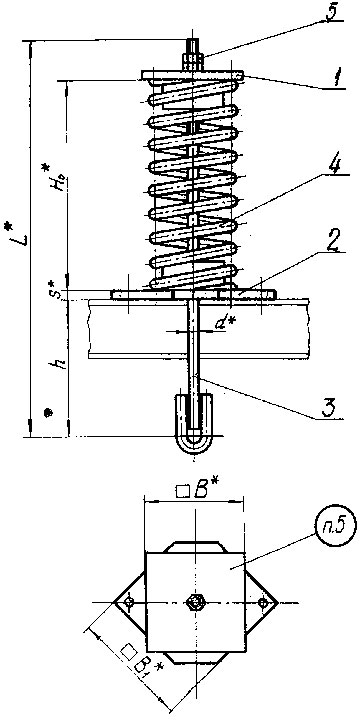

Блоки пружин опорные ОСТ 34 296-75
Конструкция и размеры
Таблица №21
Обозначение блока пружин | Допускаемая нагрузка, кгс | Нₒ | L | d | h | В | В₁ | S | Масса, кг | ||
---|---|---|---|---|---|---|---|---|---|---|---|
На блок | На пружину | В свободном состоянии пружины | |||||||||
С прогибом пружин λмах=140 мм | |||||||||||
01 ОСТ 34 296-75 | 450 | 278 | 284 | 510 | 12 | 180 | 150 | 200 | 10 | 9,2 | |
02 ОСТ 34 296-75 | 1500 | 534 | 308 | 610 | 16 | 210 | 150 | 200 | 12 | 14,3 | |
03 ОСТ 34 296-75 | 1500 | 816 | 327 | 610 | 16 | 210 | 170 | 220 | 12 | 17,9 | |
04 ОСТ 34 296-75 | 1500 | 1190 | 346 | 610 | 16 | 210 | 170 | 220 | 12 | 20,5 | |
05 ОСТ 34 296-75 | 2400 | 1666 | 365 | 765 | 20 | 240 | 170 | 220 | 15 | 25,8 | |
06 ОСТ 34 296-75 | 2400 | 2005 | 414 | 765 | 20 | 240 | 170 | 220 | 15 | 30 | |
07 ОСТ 34 296-75 | 3400 | 2686 | 399 | 770 | 24 | 280 | 220 | 290 | 15 | 44,9 | |
08 ОСТ 34 296-75 | 3400 | 3325 | 507 | 820 | 24 | 280 | 220 | 290 | 20 | 63,9 | |
09 ОСТ 34 296-75 | 5500 | 4080 | 525 | 970 | 30 | 320 | 220 | 290 | 20 | 72,4 | |
С прогибом пружин λмах=140 мм с усиленной тягой | |||||||||||
10 ОСТ 34 296-75 | 3400 | 2005 | 414 | 920 | 24 | 350 | 220 | 290 | 16 | 38,7 | |
11 ОСТ 34 296-75 | 5500 | 2686 | 399 | 970 | 30 | 380 | 220 | 290 | 20 | 52,6 | |
12 ОСТ 34 296-75 | 5500 | 3325 | 507 | 1070 | 30 | 400 | 220 | 290 | 20 | 57,6 | |
13 ОСТ 34 296-75 | 8000 | 4080 | 528 | 1125 | 36 | 400 | 220 | 290 | 25 | 82,4 | |
С прогибом пружин λмах=70 мм | |||||||||||
14 ОСТ 34 296-75 | 450 | 278 | 151 | 410 | 12 | 180 | 150 | 200 | 10 | 7,8 | |
15 ОСТ 34 296-75 | 1500 | 534 | 166 | 460 | 16 | 210 | 150 | 200 | 12 | 11,5 | |
16 ОСТ 34 296-75 | 1500 | 816 | 177 | 460 | 16 | 210 | 170 | 220 | 12 | 14,4 | |
17 ОСТ 34 296-75 | 1500 | 1190 | 188 | 460 | 16 | 210 | 170 | 220 | 12 | 15,1 | |
18 ОСТ 34 296-75 | 2400 | 1666 | 199 | 565 | 20 | 240 | 170 | 220 | 15 | 20,7 | |
19 ОСТ 34 296-75 | 2400 | 2005 | 225 | 565 | 20 | 240 | 170 | 220 | 15 | 23 | |
20 ОСТ 34 296-75 | 3400 | 2686 | 221 | 670 | 24 | 280 | 220 | 290 | 15 | 41,6 | |
21 ОСТ 34 296-75 | 3400 | 3325 | 277 | 670 | 24 | 280 | 220 | 290 | 20 | 48 | |
22 ОСТ 34 296-75 | 5500 | 4080 | 289 | 720 | 30 | 320 | 220 | 290 | 20 | 53,6 | |
С прогибом пружин λмах=70 мм с усиленной тягой | |||||||||||
23 ОСТ 34 296-75 | 3400 | 2005 | 225 | 670 | 24 | 350 | 220 | 290 | 16 | 40,9 | |
24 ОСТ 34 296-75 | 5500 | 2686 | 221 | 720 | 30 | 380 | 220 | 290 | 20 | 42,4 | |
25 ОСТ 34 296-75 | 5500 | 3325 | 277 | 820 | 30 | 400 | 220 | 290 | 20 | 51 | |
26 ОСТ 34 296-75 | 8000 | 4080 | 289 | 825 | 36 | 400 | 220 | 290 | 25 | 62,7 |

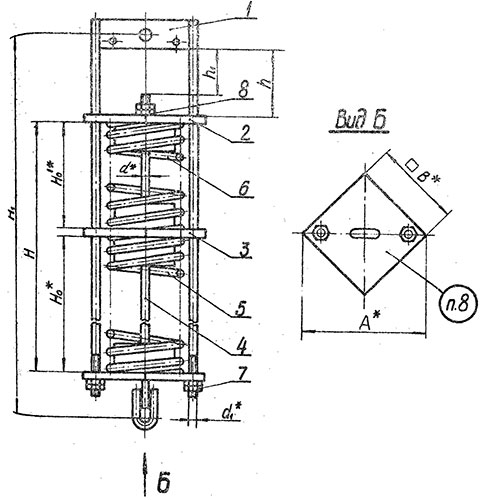

Блоки пружинные сдвоенные ОСТ 34 297-75
Конструкция и размеры
Таблица №212
Обозначение | Допускаемая нагрузка, кгс | Нₒ | Нₒ¹ | Н | Н₁ | А | В | d | d₁ | h | h₁ | Масса, кг | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
На блок | На пружину | В свободном состоянии пружины | ||||||||||||
С прогибом пружин λмах= 210 мм | ||||||||||||||
01 ОСТ 34 297-75 | 450 | 128 | 270 | 143 | 423 | 800 | 210 | 150 | 12 | 12 | 110 | 70 | 12,2 | |
02 ОСТ 34 297-75 | 450 | 278 | 284 | 151 | 445 | 800 | 210 | 150 | 12 | 12 | 110 | 70 | 13,5 | |
03 ОСТ 34 297-75 | 1500 | 534 | 308 | 166 | 486 | 920 | 240 | 170 | 16 | 16 | 140 | 80 | 24,3 | |
04 ОСТ 34 297-75 | 1500 | 816 | 327 | 177 | 516 | 920 | 240 | 170 | 16 | 16 | 140 | 80 | 27,4 | |
05 ОСТ 34 297-75 | 1500 | 1190 | 346 | 188 | 546 | 920 | 240 | 170 | 16 | 16 | 140 | 80 | 30,9 | |
06 ОСТ 34 297-75 | 2400 | 1666 | 365 | 199 | 580 | 1035 | 240 | 170 | 20 | 16 | 150 | 80 | 39,9 | |
07 ОСТ 34 297-75 | 2400 | 2005 | 414 | 225 | 655 | 1035 | 240 | 170 | 20 | 16 | 150 | 80 | 46,7 | |
08 ОСТ 34 297-75 | 3400 | 2686 | 399 | 221 | 640 | 1165 | 310 | 220 | 24 | 20 | 170 | 90 | 74,4 | |
09 ОСТ 34 297-75 | 3400 | 3325 | 507 | 277 | 804 | 1315 | 310 | 220 | 24 | 20 | 170 | 90 | 98,2 | |
10 ОСТ 34 297-75 | 5500 | 4080 | 528 | 289 | 842 | 1380 | 310 | 220 | 30 | 20 | 210 | 110 | 116,6 | |
11 ОСТ 34 297-75 | 8000 | 5960 | 502 | 284 | 811 | 1415 | 360 | 255 | 35 | 24 | 230 | 130 | 163,4 | |
С прогибом пружин λмах= 210 мм с усиленной траверсой | ||||||||||||||
12 ОСТ 34 297-75 | 3400 | 2005 | 414 | 225 | 659 | 1060 | 310 | 220 | 24 | 20 | 170 | 90 | 63,7 | |
13 ОСТ 34 297-75 | 5500 | 2686 | 399 | 221 | 645 | 1130 | 310 | 220 | 30 | 20 | 210 | 110 | 85,2 | |
14 ОСТ 34 297-75 | 5500 | 3325 | 507 | 277 | 809 | 1230 | 310 | 220 | 30 | 20 | 210 | 110 | 109,2 | |
15 ОСТ 34 297-75 | 8000 | 4080 | 528 | 289 | 842 | 1315 | 360 | 255 | 35 | 24 | 230 | 130 | 138,9 | |
С прогибом пружин λмах= 280 мм | ||||||||||||||
16 ОСТ 34 297-75 | 450 | 128 | 270 | 270 | 550 | 900 | 210 | 150 | 12 | 12 | 110 | 70 | 13,5 | |
17 ОСТ 34 297-75 | 450 | 278 | 284 | 284 | 578 | 900 | 210 | 150 | 12 | 12 | 110 | 70 | 15,2 | |
18 ОСТ 34 297-75 | 1500 | 534 | 308 | 308 | 678 | 1120 | 240 | 170 | 16 | 16 | 140 | 80 | 27,6 | |
19 ОСТ 34 297-75 | 1500 | 816 | 327 | 327 | 665 | 1120 | 240 | 170 | 16 | 16 | 140 | 80 | 31,5 | |
20 ОСТ 34 297-75 | 1500 | 1190 | 346 | 346 | 704 | 1120 | 240 | 170 | 16 | 16 | 140 | 80 | 35,8 | |
21 ОСТ 34 297-75 | 2400 | 1666 | 365 | 365 | 745 | 1285 | 240 | 170 | 20 | 16 | 150 | 80 | 46,6 | |
22 ОСТ 34 297-75 | 2400 | 2005 | 414 | 414 | 844 | 1285 | 240 | 170 | 20 | 16 | 150 | 80 | 54,9 | |
23 ОСТ 34 297-75 | 3400 | 2686 | 399 | 399 | 818 | 1315 | 310 | 220 | 24 | 20 | 170 | 90 | 84,6 | |
24 ОСТ 34 297-75 | 3400 | 3325 | 507 | 507 | 1034 | 1515 | 310 | 220 | 24 | 20 | 170 | 90 | 115,3 | |
25 ОСТ 34 297-75 | 5500 | 4080 | 528 | 528 | 1081 | 1630 | 310 | 220 | 30 | 20 | 210 | 110 | 136,7 | |
26 ОСТ 34 297-75 | 8000 | 5960 | 502 | 502 | 1029 | 1565 | 360 | 255 | 35 | 24 | 230 | 130 | 188,7 | |
С прогибом пружин λмах= 280 мм с усиленной траверсой | ||||||||||||||
27 ОСТ 34 297-75 | 3400 | 2005 | 414 | 414 | 848 | 1160 | 310 | 220 | 24 | 20 | 170 | 90 | 71,8 | |
28 ОСТ 34 297-75 | 5500 | 2686 | 399 | 399 | 823 | 1230 | 310 | 220 | 30 | 20 | 210 | 110 | 95,6 | |
29 ОСТ 34 297-75 | 5500 | 3325 | 507 | 507 | 1039 | 1480 | 310 | 220 | 30 | 20 | 210 | 110 | 129,7 | |
30 ОСТ 34 297-75 | 8000 | 4080 | 528 | 528 | 1081 | 1565 | 360 | 255 | 35 | 24 | 230 | 130 | 160,2 |
