Конструкция и размеры
Конструкция, основные размеры, а также допустимые нагрузки должны отвечать тем, что указываются на чертежах и в таблице 1 и 2.

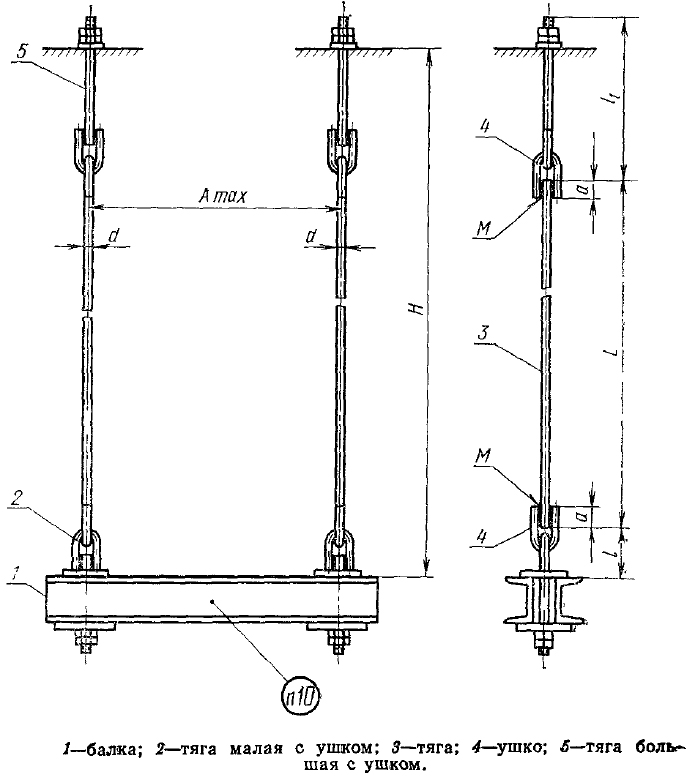

Подвеска с двумя тягами, регулируемыми гайками, и опорной балкой из швеллеров
Тип ПГ2ш
Таблица №1
| Шифр подвески трубопровода | Наружный диаметр трубопровода Ду | Нагрузка Рmax | Аmax | H, не менее | a | d | l | I1 | l2 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ПГ2ш-108 | 108 – 114 | 750 | 450 | 530 | 34 | 12 | 76 | 336 | - | 8,00 |
| ПГ2ш-133 | 133 | 900 | 500 | 550 | 48 | 16 | 93 | 344 | - | 10,70 |
| ПГ2ш-159 | 159 | 1 300 | 550 | 550 | 48 | 16 | 93 | 344 | - | 12,80 |
| ПГ2ш-194 | 194 | 1 800 | 600 | 550 | 43 | 16 | 95 | 344 | — | 16,00 |
| ПГ2ш-219 | 219 | 2 400 | 650 | 550 | 43 | 16 | 97 | 344 | — | 19,90 |
| ПГ2ш-273 | 273 | 2 100 | 700 | 550 | 43 | 16 | 97 | 344 | — | 21,10 |
| ПГ2ш-273 | 273 | 4 500 | 700 | 630 | 51 | 20 | 115 | 412 | — | 34,00 |
| ПГ2ш-325 | 325 | 2 400 | 750 | 550 | 43 | 16 | 97 | 344 | — | 21,70 |
| ПГ2ш-325 | 325 | 4 500 | 750 | G30 | 51 | 20 | 115 | 412 | — | 35,20 |
| ПГ2ш-377 | 377 | 2 400 | 850 | 550 | 43 | 16 | 97 | 344 | — | 23,40 |
| ПГ2ш-377 | 377 | 6 000 | 850 | 680 | 62 | 24 | 138 | 484 | — | 51,50 |
| ПГ2ш-426 | 426 | 3 000 | 900 | 550 | 43 | 16 | 97 | 344 | — | 28,90 |
| ПГ2ш-426 | 426 | 6 000 | 900 | 680 | 62 | 24 | 13 | 448 | — | 53,50 |
| ПГ2ш-480 | 480 | 3 000 | 950 | 550 | 43 | 16 | 97 | 314 | — | 33,00 |
| ПГ2ш-480 | 480 | 8 000 | 950 | 730 | 71 | 27 | 155 | 520 | — | 70,00 |
| ПГ2ш-530 | 530 | 4 500 | 1000 | 630 | 51 | 20 | 115 | 412 | — | 40,00 |
| ПГ2ш-530 | 530 | 8 000 | 1000 | 730 | 71 | 27 | 155 | 520 | — | 70,90 |

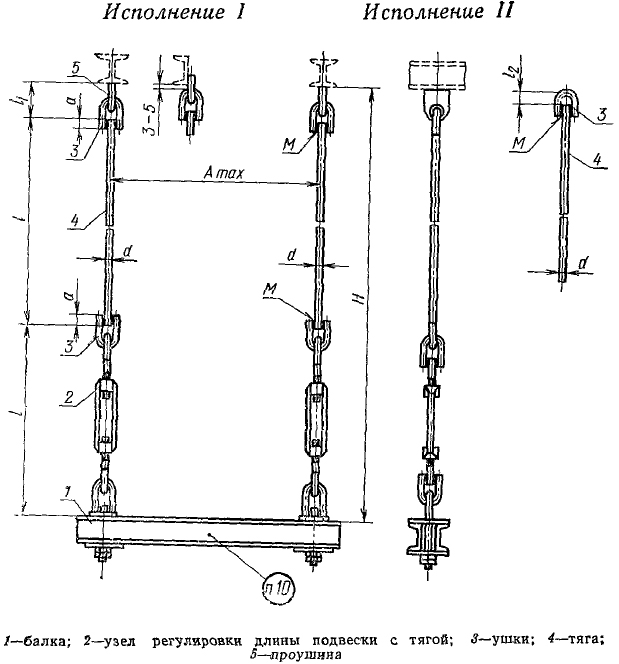

Подвеска с двумя тягами, регулируемыми муфтами, и опорной балкой из швеллеров
Тип ПМ2ш
Таблица №2
| Шифр подвески трубопровода | Наружный диаметр трубопровода Ду | Нагрузка Рmax | Аmax | H, не менее | a | d | l | I1 | l2 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ПМ2ш-108 | 108 – 114 | 750 | 450 | 600 | 34 | 12 | 465 | 52 | 24 | 8,90 |
| ПМ2ш-133 | 133 | 900 | 500 | 620 | 48 | 16 | 550 | 70 | 30 | 13,50 |
| ПМ2ш-159 | 159 | 1 300 | 550 | 670 | 48 | 16 | 550 | 70 | 30 | 15,60 |
| ПМ2ш-194 | 194 | 1 800 | 600 | 670 | 43 | 16 | 550 | 70 | 30 | 18,80 |
| ПМ2ш-219 | 219 | 2 400 | 650 | 720 | 43 | 16 | 550 | 70 | 30 | 22,80 |
| ПМ2ш-273 | 273 | 2 100 | 700 | 720 | 43 | 16 | 550 | 70 | 30 | 23,90 |
| ПМ2ш-273 | 273 | 4 500 | 700 | 7.50 | 51 | 20 | 610 | 91 | 36 | 38,80 |
| ПМ2ш-325 | 325 | 2 400 | 750 | 790 | 43 | 16 | 550 | 70 | 30 | 24,50 |
| ПМ2ш-325 | 325 | 4 500 | 750 | 820 | 51 | 20 | 610 | 91 | 36 | 40,00 |
| ПМ2ш-377 | 377 | 2 400 | 850 | 790 | 43 | 16 | 550 | 70 | 30 | 26,30 |
| ПМ2Ш-377 | 377 | 6 000 | 850 | 840 | 62 | 24 | 695 | 98 | 44 | 58,40 |
| ПМ2ш-426 | 426 | 3 000 | 900 | 790 | 43 | 16 | 550 | 70 | 30 | 31,70 |
| ПМ2ш-426 | 426 | 6 000 | 900 | 810 | 62 | 24 | 695 | 98 | 44 | 60,40 |
| ПМ2ш-480 | 480 | 3 000 | 950 | 790 | 43 | 16 | 550 | 70 | 44 | 36,00 |
| ПМ2ш-480 | 480 | 8 000 | 950 | 920 | 71 | 27 | 780 | 109 | 49 | 76,00 |
| ПМ2ш-530 | 530 | 4 500 | 1000 | 820 | 51 | 20 | 610 | 91 | 44 | 48,00 |
| ПМ2ш-530 | 530 | 8 000 | 1000 | 920 | 71 | 27 | 780 | 109 | 49 | 76,20 |
Цены на подвески ПМ2ш и ПГ2ш для горизонтальных трубопроводов. ГОСТ 16127-78.
| Шифр подвески трубопровода | Наружный диаметр трубопровода Ду | Нагрузка Рmax | Аmax | H, не менее | a | d | l | I1 | l2 | Масса, кг | Стоимость за ед., руб. |
| ПГ2ш-108 | 108 – 114 | 750 | 450 | 530 | 34 | 12 | 76 | 336 | - | 8.0 | 1 346,00 |
| ПМ2ш-108 | 108 – 114 | 750 | 450 | 600 | 34 | 12 | 465 | 52 | 24 | 8.9 | 1 571,00 |
| ПГ2ш-133 | 133 | 900 | 500 | 550 | 48 | 16 | 93 | 344 | - | 10.7 | 1 795,00 |
| ПМ2ш-133 | 133 | 900 | 500 | 620 | 48 | 16 | 550 | 70 | 30 | 13.5 | 2 328,00 |
| ПГ2ш-159 | 159 | 1 300 | 550 | 550 | 48 | 16 | 93 | 344 | - | 12.8 | 2 150,00 |
| ПМ2ш-159 | 159 | 1 300 | 550 | 670 | 48 | 16 | 550 | 70 | 30 | 15.6 | 2 692,00 |
| ПГ2ш-194 | 194 | 1 800 | 600 | 550 | 43 | 16 | 95 | 344 | — | 16.0 | 2 636,00 |
| ПМ2ш-194 | 194 | 1 800 | 600 | 670 | 43 | 16 | 550 | 70 | 30 | 18.8 | 3 159,00 |
| ПГ2ш-219 | 219 | 2 400 | 650 | 550 | 43 | 16 | 97 | 344 | — | 19.9 | 3 169,00 |
| ПМ2ш-219 | 219 | 2 400 | 650 | 720 | 43 | 16 | 550 | 70 | 30 | 22.8 | 3 739,00 |
| ПГ2ш-273 | 273 | 2 100 | 700 | 550 | 43 | 16 | 97 | 344 | — | 21.1 | 3 356,00 |
| ПМ2ш-273 | 273 | 2 100 | 700 | 720 | 43 | 16 | 550 | 70 | 30 | 23.9 | 3 926,00 |
| ПГ2ш-273 | 273 | 4 500 | 700 | 630 | 51 | 20 | 115 | 412 | — | 34.0 | 5 187,00 |
| ПМ2ш-273 | 273 | 4 500 | 700 | июл.50 | 51 | 20 | 610 | 91 | 36 | 38.8 | 6 057,00 |
| ПГ2ш-325 | 325 | 2 400 | 750 | 550 | 43 | 16 | 97 | 344 | — | 21.7 | 3 356,00 |
| ПМ2ш-325 | 325 | 2 400 | 750 | 790 | 43 | 16 | 550 | 70 | 30 | 24.5 | 3 935,00 |
| ПГ2ш-325 | 325 | 4 500 | 750 | G30 | 51 | 20 | 115 | 412 | — | 35.2 | 5 393,00 |
| ПМ2ш-325 | 325 | 4 500 | 750 | 820 | 51 | 20 | 610 | 91 | 36 | 40.0 | 6 402,00 |
| ПГ2ш-377 | 377 | 2 400 | 850 | 550 | 43 | 16 | 97 | 344 | — | 23.4 | 3 636,00 |
| ПМ2ш-377 | 377 | 2 400 | 850 | 790 | 43 | 16 | 550 | 70 | 30 | 26.3 | 4 206,00 |
| ПГ2ш-377 | 377 | 6 000 | 850 | 680 | 62 | 24 | 138 | 484 | — | 51.5 | 7 571,00 |
| ПМ2Ш-377 | 377 | 6 000 | 850 | 840 | 62 | 24 | 695 | 98 | 44 | 58.4 | 8 692,00 |
| ПГ2ш-426 | 426 | 3 000 | 900 | 550 | 43 | 16 | 97 | 344 | — | 28.9 | 4 477,00 |
| ПМ2ш-426 | 426 | 3 000 | 900 | 790 | 43 | 16 | 550 | 70 | 30 | 31.7 | 4 991,00 |
| ПГ2ш-426 | 426 | 6 000 | 900 | 680 | 62 | 24 | 13 | 448 | — | 53.5 | 7 683,00 |
| ПМ2ш-426 | 426 | 6 000 | 900 | 810 | 62 | 24 | 695 | 98 | 44 | 60.4 | 9 038,00 |
| ПГ2ш-480 | 480 | 3 000 | 950 | 550 | 43 | 16 | 97 | 314 | — | 33.0 | 5 057,00 |
| ПМ2ш-480 | 480 | 3 000 | 950 | 790 | 43 | 16 | 550 | 70 | 44 | 36.0 | 5 393,00 |
| ПГ2ш-480 | 480 | 8 000 | 950 | 730 | 71 | 27 | 155 | 520 | — | 70.0 | 9 178,00 |
| ПМ2ш-480 | 480 | 8 000 | 950 | 920 | 71 | 27 | 780 | 109 | 49 | 76.0 | 10 729,00 |
| ПГ2ш-530 | 530 | 4 500 | 1000 | 630 | 51 | 20 | 115 | 412 | — | 40.0 | 5 700,00 |
| ПМ2ш-530 | 530 | 4 500 | 1000 | 820 | 51 | 20 | 610 | 91 | 44 | 48.0 | 6 954,00 |
| ПГ2ш-530 | 530 | 8 000 | 1000 | 730 | 71 | 27 | 155 | 520 | — | 70.9 | 9 159,00 |
| ПМ2ш-530 | 530 | 8 000 | 1000 | 920 | 71 | 27 | 780 | 109 | 49 | 76.2 | 10 729,00 |
ГОСТ 16127-78 в PDF для скачивания
