Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Конструкция и размеры
Конструкция, основные размеры, а также допустимые нагрузки должны отвечать тем, что указываются на чертежах и в таблице 1 и 2.

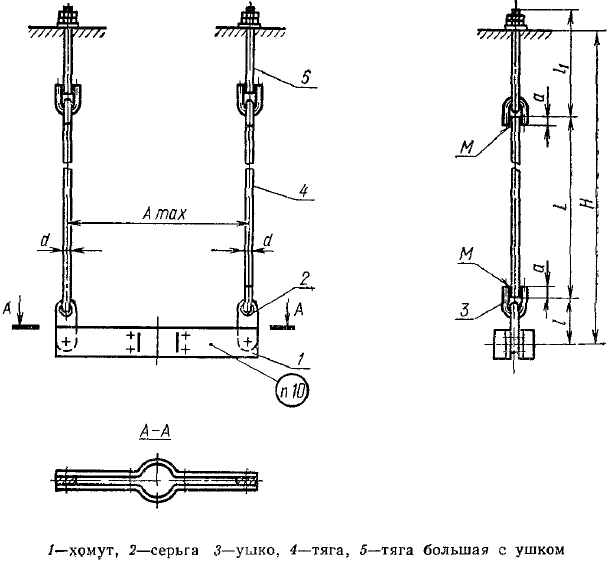

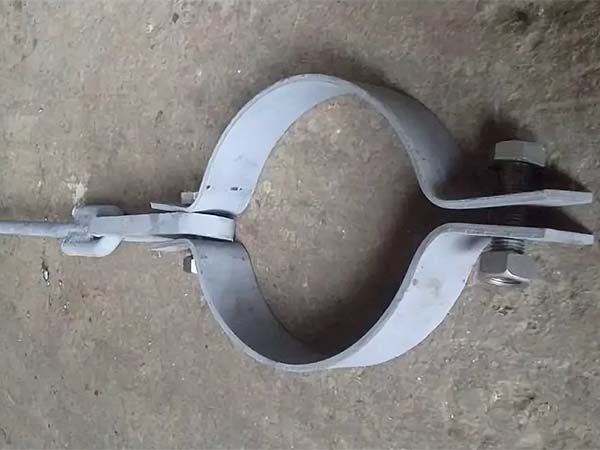

Подвеска с двумя тягами, регулируемыми гайками
Тип ПГВ
Таблица №1
| Шифр подвески трубопровода | Наружный диаметр трубопровода Ду | Нагрузка Рmax | Аmax | H, не менее | a | d | l | I1 | l2 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ПГВ-57 | 57 | 300 | 400 | — | 26 | 10 | 140 | 230 | — | 3,60 |
| ПГВ-76 | 76 | 300 | 440 | — | 26 | 10 | 140 | 230 | — | 4,70 |
| ПГВ-89 | 89 | 450 | 550 | — | 26 | 10 | 140 | 230 | — | 6,00 |
| ПГВ-108 | 108 | 600 | 560 | — | 26 | 10 | 140 | 230 | — | 8,50 |
| ПГВ-133 | 133 | 900 | 600 | — | 26 | 10 | 144 | 336 | — | 12,70 |
| ПГВ-159 | 159 | 900 | 630 | — | 34 | 12 | 144 | 336 | — | 13,60 |
| ПГВ-194 | 194 | 1 900 | 680 | — | 34 | 12 | 170 | 344 | — | 21,20 |
| ПГВ-219 | 219 | 2 000 | 750 | — | 43 | 16 | 170 | 344 | — | 23,00 |
| ПГВ-273 | 273 | 3 000 | 860 | — | 43 | 16 | 170 | 344 | — | 46,10 |
| ПГВ-325 | 325 | 4 800 | 900 | — | 43 | 16 | 206 | 412 | — | 55,80 |
| ПГВ-377 | 377 | 4 800 | 920 | — | 51 | 20 | 206 | 412 | — | 56,90 |
| ПГВ-426 | 425 | 6 000 | 1030 | — | 62 | 24 | 244 | 484 | — | 76,90 |
| ПГВ-480 | 480 | 4 800 | 1060 | — | 51 | 20 | 166 | 412 | — | 73,80 |
| ПГВ-530 | 530 | 6 800 | 1150 | — | 62 | 24 | 184 | 484 | — | 107,60 |

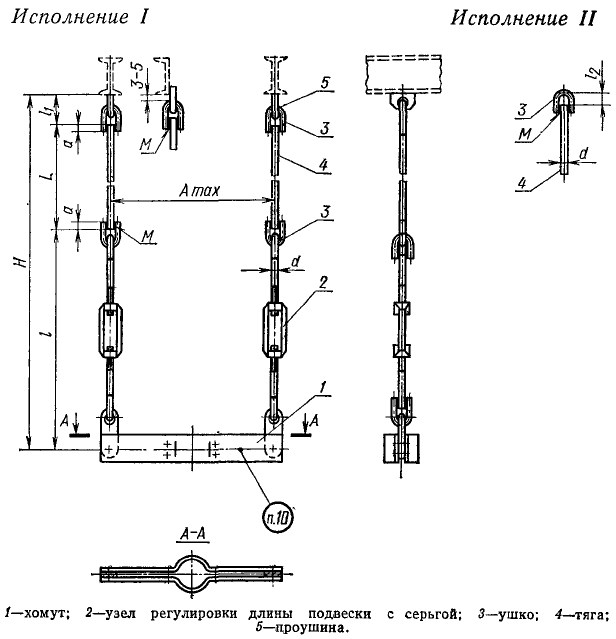

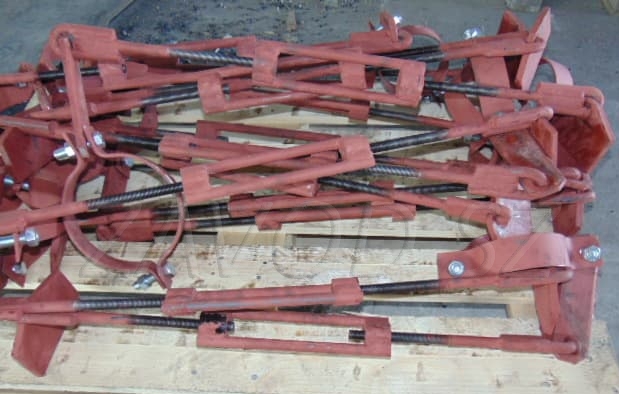

Подвеска с двумя тягами, регулируемыми муфтами
Тип ПМВ
Таблица №2
| Шифр подвески трубопровода | Наружный диаметр трубопровода Ду | Нагрузка Рmax | Аmax | H, не менее | a | d | l | I1 | l2 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ПМВ-57 | 57 | 300 | 400 | 600 | 26 | 10 | 453 | 47 | 20 | 4,40 |
| ПМВ-76 | 76 | 300 | 440 | 600 | 26 | 10 | 453 | 47 | 30 | 5,50 |
| ПМВ-89 | 89 | 450 | 550 | 600 | 26 | 10 | 453 | 47 | 20 | 6,70 |
| ПМВ-108 | 108 | 600 | 560 | 650 | 26 | 10 | 153 | 47 | 20 | 9,30 |
| ПМВ-133 | 133 | 900 | 600 | 670 | 34 | 12 | 501 | 51 | 24 | 13,60 |
| ПМВ-159 | 159 | 900 | 630 | 720 | 34 | 12 | 501 | 51 | 24 | 14,50 |
| ПМВ-194 | 194 | 1 900 | 680 | 890 | 34 | 12 | 596 | 70 | 30 | 21,00 |
| ПМВ-219 | 219 | 2 000 | 750 | 890 | 43 | 16 | 596 | 70 | 30 | 25,80 |
| ПМВ-273 | 273 | 3 000 | 860 | 790 | 43 | 16 | 596 | 70 | 30 | 48,90 |
| ПМВ-325 | 325 | 4 800 | 900 | 890 | 51 | 20 | 670 | 90 | 36 | 60,60 |
| ПМВ-377 | 377 | 4 800 | 920 | 890 | 51 | 20 | 670 | 90 | 36 | 61,70 |
| ПМВ-426 | 425 | 6 000 | 1030 | 890 | 62 | 24 | 754 | 98 | 44 | 83,70 |
| ПМВ-480 | 480 | 4 800 | 1060 | 950 | 51 | 20 | 660 | 98 | 36 | 86,20 |
| ПМВ-530 | 530 | 6 800 | 1150 | 1000 | 62 | 24 | 740 | 98 | 44 | 127,60 |
Цены на подвески ПГВ и ПМВ для вертикальных трубопроводов. ГОСТ 16127-78
| Шифр подвески трубопровода | Наружный диаметр трубопровода Ду | Нагрузка Рmax | Аmax | H, не менее | a | d | l | I1 | l2 | Масса, кг | Стоимость за ед., руб. |
| ПГВ-57 | 57 | 300 | 400 | — | 26 | 10 | 140 | 230 | — | 3.6 | 804,00 |
| ПМВ-57 | 57 | 300 | 400 | 600 | 26 | 10 | 453 | 47 | 20 | 4.4 | 1 091,00 |
| ПГВ-76 | 76 | 300 | 440 | — | 26 | 10 | 140 | 230 | — | 4.7 | 1 038,00 |
| ПМВ-76 | 76 | 300 | 440 | 600 | 26 | 10 | 453 | 47 | 30 | 5.5 | 1 281,00 |
| ПГВ-89 | 89 | 450 | 550 | — | 26 | 10 | 140 | 230 | — | 6.0 | 1 290,00 |
| ПМВ-89 | 89 | 450 | 550 | 600 | 26 | 10 | 453 | 47 | 20 | 6.7 | 1 496,00 |
| ПГВ-108 | 108 | 600 | 560 | — | 26 | 10 | 140 | 230 | — | 8.5 | 1 729,00 |
| ПМВ-108 | 108 | 600 | 560 | 650 | 26 | 10 | 153 | 47 | 20 | 9.3 | 1 991,00 |
| ПГВ-133 | 133 | 900 | 600 | — | 26 | 10 | 144 | 336 | — | 12.7 | 2 515,00 |
| ПМВ-133 | 133 | 900 | 600 | 670 | 34 | 12 | 501 | 51 | 24 | 13.6 | 2 823,00 |
| ПГВ-159 | 159 | 900 | 630 | — | 34 | 12 | 144 | 336 | — | 13.6 | 2 700,00 |
| ПМВ-159 | 159 | 900 | 630 | 720 | 34 | 12 | 501 | 51 | 24 | 14.5 | 3 010,00 |
| ПГВ-194 | 194 | 1 900 | 680 | — | 34 | 12 | 170 | 344 | — | 21.2 | 4 066,00 |
| ПМВ-194 | 194 | 1 900 | 680 | 890 | 34 | 12 | 596 | 70 | 30 | 21.0 | 4 748,00 |
| ПГВ-219 | 219 | 2 000 | 750 | — | 43 | 16 | 170 | 344 | — | 23.0 | 4 328,00 |
| ПМВ-219 | 219 | 2 000 | 750 | 890 | 43 | 16 | 596 | 70 | 30 | 25.8 | 5 113,00 |
| ПГВ-273 | 273 | 3 000 | 860 | — | 43 | 16 | 170 | 344 | — | 46.1 | 7 552,00 |
| ПМВ-273 | 273 | 3 000 | 860 | 790 | 43 | 16 | 596 | 70 | 30 | 48.9 | 8 430,00 |
| ПГВ-325 | 325 | 4 800 | 900 | — | 43 | 16 | 206 | 412 | — | 55.8 | 9 140,00 |
| ПМВ-325 | 325 | 4 800 | 900 | 890 | 51 | 20 | 670 | 90 | 36 | 60.6 | 10 187,00 |
| ПГВ-377 | 377 | 4 800 | 920 | — | 51 | 20 | 206 | 412 | — | 56.9 | 9 328,00 |
| ПМВ-377 | 377 | 4 800 | 920 | 890 | 51 | 20 | 670 | 90 | 36 | 61.7 | 10 486,00 |
| ПГВ-426 | 425 | 6 000 | 1030 | — | 62 | 24 | 244 | 484 | — | 76.9 | 11 029,00 |
| ПМВ-426 | 425 | 6 000 | 1030 | 890 | 62 | 24 | 754 | 98 | 44 | 83.7 | 12 356,00 |
| ПГВ-480 | 480 | 4 800 | 1060 | — | 51 | 20 | 166 | 412 | — | 73.8 | 10 468,00 |
| ПМВ-480 | 480 | 4 800 | 1060 | 950 | 51 | 20 | 660 | 98 | 36 | 86.2 | 12 664,00 |
| ПГВ-530 | 530 | 6 800 | 1150 | — | 62 | 24 | 184 | 484 | — | 107.6 | 13 272,00 |
| ЛМВ-530 | 530 | 6 800 | 1150 | 1000 | 62 | 24 | 740 | 98 | 44 | 127.6 | 16 729,00 |
ГОСТ 16127-78 в PDF для скачивания
- ГОСТ 16127-70
- ГОСТ 16127-70 Подвески ПГВ и ПМВ
- ГОСТ 16127-70 Подвески ПМ2ш и ПГ2ш
- ГОСТ 16127-70 Подвески ПГ2у и ПМ2у
- ГОСТ 16127-70 Подвески ПГ и ПМ
