Конструкция и размеры
Конструкция, основные размеры и допустимые нагрузки, а также материал деталей должны отвечать тем, что указаны на чертеже и в таблице 1 и 2.

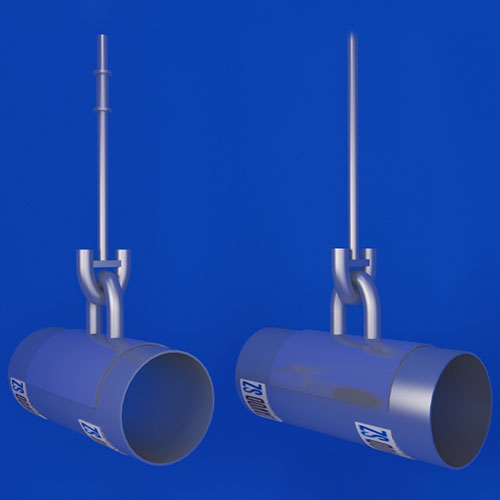

Исполнение 1, Исполнение 2
Блоки подвесок с муфтой
Размеры в мм
| Обозначение блока подвески для трубопроводов из стали | Исполнение | Допускаемая нагрузка на блок, кН (кгс) | Для трубопроводов | d | L | L1 | H | B | B1 | К пред. откл. +2 | Масса кг | ||
| Дн | S, не менее | ||||||||||||
| углерод. | корроз. | ||||||||||||
| 01 | 02 | 1 | 0,9 (90) | 57 | 3 | 12 | 915 | 725 | 155 | 100 | 150 | 4 | 3 |
| 03 | 04 | 1,5 (150) | 76 | 925 | |||||||||
| 05 | 06 | 2,0 (200) | 89 | 930 | |||||||||
| 07 | 08 | 2,9 (300) | 108 | 3,5 | 940 | ||||||||
| 09 | 10 | 3,8 (390) | 133 | 4 | 956 | ||||||||
| 11 | 12 | 5,4 (550) | 159 | 4,5 | 16 | 1000 | 735 | 175 | 150 | 200 | 6 | 5 | |
| 13 | 14 | 11,7 (1200) | 219 | 6 | 1030 | 300 | 6 | ||||||
| 15 | 16 | 18,1 (1850) | 273 | 20 | 1065 | 750 | 170 | 8 | 9 | ||||
| 17 | 18 | 23,5 (2400) | 325 | 1095 | |||||||||
| 19 | 20 | 28,4 (2900) | 377 | 9 | 24 | 1150 | 755 | 195 | 250 | 17 | |||
| 21 | 22 | 33,3 (3400) | 426 | 7 | 30 | 1165 | 185 | 350 | 10 | 19 | |||
| 23 | 24 | 478 | 1190 | ||||||||||
| 25 | 26 | 46,1 (4700) | 530 | 8 | 1213 | 21 | |||||||
| 27 | 28 | 53,9 (5500) | 630 | 1265 | 400 | 25 | |||||||
Блоки подвесок с гладкой тягой
Продолжение табл. 1 Размеры в мм
| Обозначение блока подвески для трубопроводов из стали | Исполнение | Допускаемая нагрузка на блок, кН (кгс) | Для трубопроводов | d | L | L1 | H | B | B1 | К | Масса кг | ||
| Дн | S, не менее | ||||||||||||
| углерод. | корроз. | ||||||||||||
| 29 | 30 | 2 | 0,9 (90) | 57 | 3,5 | 12 | 1215 | 1025 | 155 | 100 | 150 | 4 | 2 |
| 31 | 32 | 1,5 (150) | 76 | 1225 | |||||||||
| 33 | 34 | 2,0 (200) | 89 | 1230 | |||||||||
| 35 | 36 | 2,9 (300) | 108 | 1240 | |||||||||
| 37 | 38 | 3,8 (390) | 133 | 4,0 | 1250 | ||||||||
| 39 | 40 | 5,4 (550) | 159 | 4,5 | 16 | 1295 | 1030 | 175 | 150 | 200 | 6 | 5 | |
| 41 | 42 | 11,7 (1200) | 219 | 6 | 1325 | 300 | 6 | ||||||
| 43 | 44 | 18,1 (1850) | 273 | 20 | 1355 | 1040 | 170 | 8 | 7 | ||||
| 45 | 46 | 23,5 (2400) | 325 | 1380 | |||||||||
| 47 | 48 | 28,4 (2900) | 377 | 9 | 24 | 1440 | 1045 | 195 | 250 | 14 | |||
| 49 | 50 | 33,3 (3400) | 426 | 7 | 30 | 1465 | 1055 | 185 | 350 | 10 | 17 | ||
| 51 | 52 | 478 | 1490 | ||||||||||
| 53 | 54 | 46,1 (4700) | 530 | 8 | 1515 | 18 | |||||||
| 55 | 56 | 53,9 (5500) | 630 | 1565 | 400 | 23 | |||||||
Пример условного обозначения приварного блока с муфтой для трубопровода Дн 426мм из углеродистой стали:
Блок подвески 426 У-21 ОСТ 34-10-724-93
Обозначение блоков из коррозионно-стойкой стали:
Блок подвески 426 К-22 ОСТ 34-10-724-93
Величина катета шва К1 определяется по минимальной толщине свариваемых деталей. Для трубопроводов с наружным диаметром Дн £ 89 мм допустимо использование блока без усиливающей накладки.
Прочие технические требования в соответствии с ТУ 34-42-10380 и по ОСТ 34-10-723.
Таблица 2
| бозначение блоков | Исполнение | Поз. 1 Блок подвески 1 шт. | Поз. 2 Накладка 1 шт. | |
| Обозначение по | ||||
| ОСТ 34-10-729 | ОСТ 34-10-733 | |||
| Углерод. | Коррозион. | |||
Блоки подвесок с муфтой | ||||
| 01 | 1 | 01 | 2-01 | |
| 02 | 2-02 | |||
| 03 | 2-05 | |||
| 04 | 2-06 | |||
| 05 | 2-09 | |||
| 06 | 2-10 | |||
| 07 | 2-13 | |||
| 08 | 2-14 | |||
| 09 | 2-17 | |||
| 10 | 2-18 | |||
| 11 | 03 | 2-21 | ||
| 12 | 2-22 | |||
| 13 | 2-23 | |||
| 14 | 2-24 | |||
| 15 | 05 | 2-25 | ||
| 16 | 2-26 | |||
| 17 | 2-27 | |||
| 18 | 2-28 | |||
| 19 | 07 | 2-29 | ||
| 20 | 2-30 | |||
| 21 | 11 | 2-31 | ||
| 22 | 2-32 | |||
| 23 | 2-33 | |||
| 24 | 2-34 | |||
| 25 | 2-35 | |||
| 26 | 2-36 | |||
| 27 | 2-37 | |||
| 28 | 2-38 | |||
Блоки подвесок с гладкой тягой | ||||
| 29 | 2 | 02 | 2-01 | |
| 30 | 2-02 | |||
| 31 | 2-05 | |||
| 32 | 2-06 | |||
| 33 | 2-09 | |||
| 34 | 2-10 | |||
| 35 | 2-13 | |||
| 36 | 2-14 | |||
| 37 | 2-17 | |||
| 38 | 2-18 | |||
| 39 | 04 | 2-21 | ||
| 40 | 2-22 | |||
| 41 | 2-23 | |||
| 42 | 2-24 | |||
| 43 | 06 | 2-25 | ||
| 44 | 2-26 | |||
| 45 | 2-27 | |||
| 46 | 2-28 | |||
| 47 | 08 | 2-29 | ||
| 48 | 2-30 | |||
| 49 | 12 | 2-31 | ||
| 50 | 2-32 | |||
| 51 | 2-33 | |||
| 52 | 2-34 | |||
| 53 | 2-35 | |||
| 54 | 2-36 | |||
| 55 | 2-37 | |||
| 56 | 2-38 | |||
Цены на блок подвески приварной для горизонтальных трубопроводов ОСТ 34-10-724-93
| № | Наименование блоков | Допускаемая нагрузка, кН | Диаметр Дн, мм | Высота до цента хомута, мм | Масса блоков, кг | Стоимость за ед. руб. |
| Исполнение 1 Блоки подвесок с муфтой | ||||||
| 1 | 57У-01 ОСТ 34-10-724-93 | 0,9 | 57 | 915 | 3.0 | 682,00 |
| 2 | 57К-02 ОСТ 34-10-724-93 | 0,9 | 57 | 915 | 3.0 | 1 102,00 |
| 3 | 76У-03 ОСТ 34-10-724-93 | 1,5 | 76 | 925 | 3.0 | 682,00 |
| 4 | 76К-04 ОСТ 34-10-724-93 | 1,5 | 76 | 925 | 3.0 | 1 102,00 |
| 5 | 89У-05 ОСТ 34-10-724-93 | 2 | 89 | 938 | 3.0 | 682,00 |
| 6 | 89К-06 ОСТ 34-10-724-93 | 2 | 89 | 938 | 3.0 | 1 102,00 |
| 7 | 108У-07 ОСТ 34-10-724-93 | 2,9 | 108 | 940 | 3.0 | 682,00 |
| 8 | 108К-08 ОСТ 34-10-724-93 | 2,9 | 108 | 940 | 3.0 | 1 102,00 |
| 9 | 133У-09 ОСТ 34-10-724-93 | 3,8 | 133 | 955 | 3.0 | 682,00 |
| 10 | 133К-10 ОСТ 34-10-724-93 | 3,8 | 133 | 955 | 3.0 | 1 102,00 |
| 11 | 159У-11 ОСТ 34-10-724-93 | 5,4 | 159 | 1000 | 5.0 | 1 121,00 |
| 12 | 159К-12 ОСТ 34-10-724-93 | 5,4 | 159 | 1000 | 5.0 | 1 850,00 |
| 13 | 219У-13 ОСТ 34-10-724-93 | 11,7 | 219 | 1030 | 6.0 | 1 345,00 |
| 14 | 219К-14 ОСТ 34-10-724-93 | 11,7 | 219 | 1030 | 6.0 | 2 233,00 |
| 15 | 273У-15 ОСТ 34-10-724-93 | 18,1 | 273 | 1065 | 9.0 | 2 009,00 |
| 16 | 273К-16 ОСТ 34-10-724-93 | 18,1 | 273 | 1065 | 9.0 | 3 345,00 |
| 17 | 325У-17 ОСТ 34-10-724-93 | 23,5 | 325 | 1095 | 9.0 | 2 009,00 |
| 18 | 325К-18 ОСТ 34-10-724-93 | 23,5 | 325 | 1095 | 9.0 | 3 345,00 |
| 19 | 377У-19 ОСТ 34-10-724-93 | 28,4 | 377 | 1150 | 17.0 | 3 644,00 |
| 20 | 377К-20 ОСТ 34-10-724-93 | 28,4 | 377 | 1150 | 17.0 | 6 177,00 |
| 21 | 426У-21 ОСТ 34-10-724-93 | 33,3 | 426 | 1165 | 19.0 | 4 065,00 |
| 22 | 426К-22 ОСТ 34-10-724-93 | 33,3 | 426 | 1165 | 19.0 | 6 925,00 |
| 23 | 478У-23 ОСТ 34-10-724-93 | 33,3 | 478 | 1190 | 19.0 | 4 065,00 |
| 24 | 478К-24 ОСТ 34-10-724-93 | 33,3 | 478 | 1190 | 19.0 | 6 925,00 |
| 25 | 530У-25 ОСТ 34-10-724-93 | 46,1 | 530 | 1215 | 21.0 | 4 485,00 |
| 26 | 530К-26 ОСТ 34-10-724-93 | 46,1 | 530 | 1215 | 21.0 | 7 616,00 |
| 27 | 630У-27 ОСТ 34-10-724-93 | 53,9 | 630 | 1265 | 25.0 | 5 336,00 |
| 28 | 630К-28 ОСТ 34-10-724-93 | 53,9 | 630 | 1265 | 25.0 | 9 102,00 |
| Исполнение 2 Блоки подвесок с гладкой тягой | ||||||
| 29 | 57У-29 ОСТ 34-10-724-93 | 0,9 | 57 | 1215 | 2.0 | 439,00 |
| 30 | 57К-30 ОСТ 34-10-724-93 | 0,9 | 57 | 1215 | 2.0 | 738,00 |
| 31 | 76У-31 ОСТ 34-10-724-93 | 1,5 | 76 | 1225 | 2.0 | 439,00 |
| 32 | 76К-32 ОСТ 34-10-724-93 | 1,5 | 76 | 1225 | 2.0 | 738,00 |
| 33 | 89У-33 ОСТ 34-10-724-93 | 2 | 89 | 1230 | 2.0 | 439,00 |
| 34 | 89К-34 ОСТ 34-10-724-93 | 2 | 89 | 1230 | 2.0 | 738,00 |
| 35 | 108У-35 ОСТ 34-10-724-93 | 2,9 | 108 | 1240 | 2.0 | 439,00 |
| 36 | 108К-36 ОСТ 34-10-724-93 | 2,9 | 108 | 1240 | 2.0 | 738,00 |
| 37 | 133У-37 ОСТ 34-10-724-93 | 3,8 | 133 | 1250 | 2.0 | 439,00 |
| 38 | 133К-38 ОСТ 34-10-724-93 | 3,8 | 133 | 1250 | 2.0 | 738,00 |
| 39 | 159У-39 ОСТ 34-10-724-93 | 5,4 | 159 | 1295 | 5.0 | 1 074,00 |
| 40 | 159К-40 ОСТ 34-10-724-93 | 5,4 | 159 | 1295 | 5.0 | 1 822,00 |
| 41 | 219У-41 ОСТ 34-10-724-93 | 11,7 | 219 | 1325 | 6.0 | 1 289,00 |
| 42 | 219К-42 ОСТ 34-10-724-93 | 11,7 | 219 | 1325 | 6.0 | 2 186,00 |
| 43 | 273У-43 ОСТ 34-10-724-93 | 18,1 | 273 | 1355 | 7.0 | 1 504,00 |
| 44 | 273К-44 ОСТ 34-10-724-93 | 18,1 | 273 | 1355 | 7.0 | 2 551,00 |
| 45 | 325У-45 ОСТ 34-10-724-93 | 23,5 | 325 | 1380 | 7.0 | 1 504,00 |
| 46 | 325К-46 ОСТ 34-10-724-93 | 23,5 | 325 | 1380 | 7.0 | 2 551,00 |
| 47 | 377У-47 ОСТ 34-10-724-93 | 28,4 | 377 | 1440 | 14.0 | 2 869,00 |
| 48 | 377К-48 ОСТ 34-10-724-93 | 28,4 | 377 | 1440 | 14.0 | 4 971,00 |
| 49 | 426У-49 ОСТ 34-10-724-93 | 33,3 | 426 | 1465 | 17.0 | 3 495,00 |
| 50 | 426К-50 ОСТ 34-10-724-93 | 33,3 | 426 | 1465 | 17.0 | 6 037,00 |
| 51 | 478У-51 ОСТ 34-10-724-93 | 33,3 | 478 | 1490 | 17.0 | 3 495,00 |
| 52 | 478К-52 ОСТ 34-10-724-93 | 33,3 | 478 | 1490 | 17.0 | 6 037,00 |
| 53 | 530У-53 ОСТ 34-10-724-93 | 46,1 | 530 | 1545 | 18.0 | 3 700,00 |
| 54 | 530К-54 ОСТ 34-10-724-93 | 46,1 | 530 | 1545 | 18.0 | 6 392,00 |
| 55 | 630У-55 ОСТ 34-10-724-93 | 53,9 | 630 | 1565 | 23.0 | 4 719,00 |
| 56 | 630К-56 ОСТ 34-10-724-93 | 53,9 | 630 | 1565 | 23.0 | 8 168,00 |
