Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Цена по запросу

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

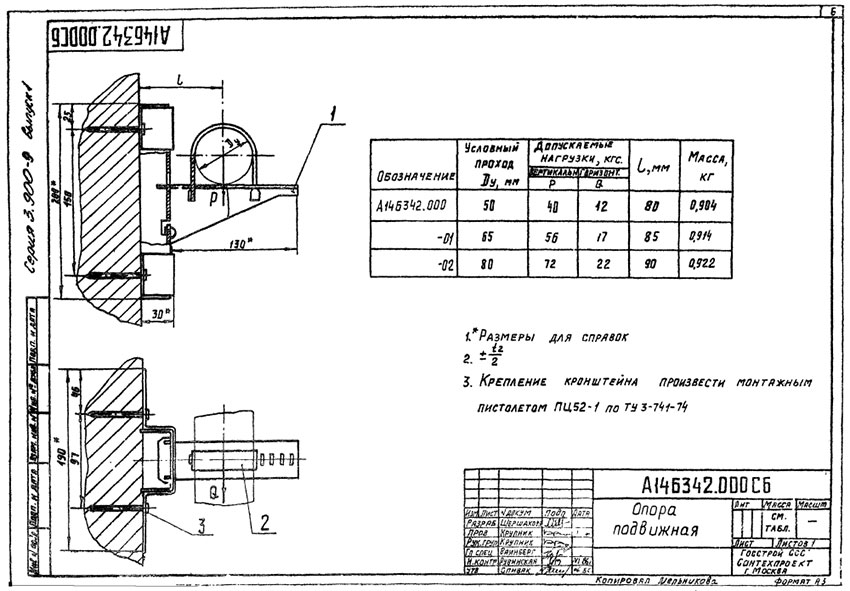

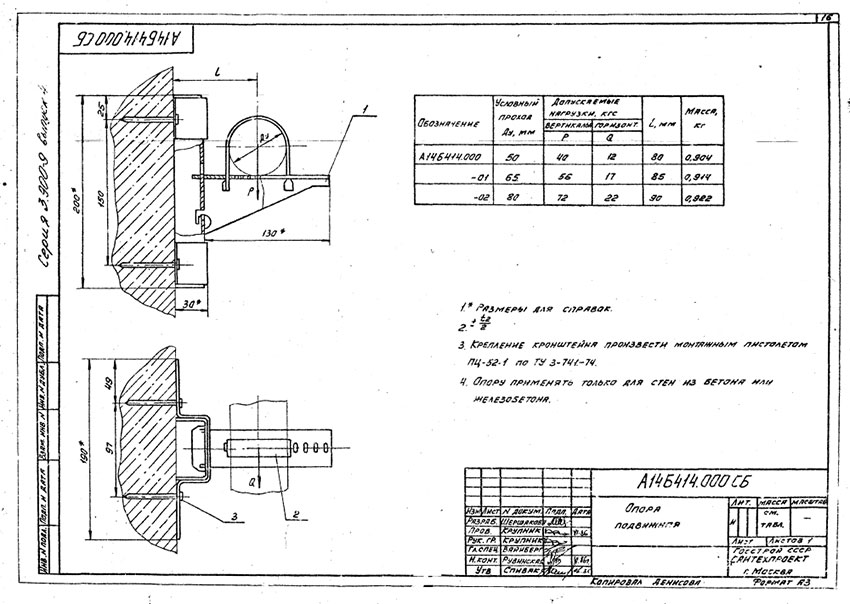

Опора А14Б 342.000

Конструкция и размеры

Опора А14Б 342.000

Таблица №1

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		L, мм	Масса, кг
		Вертикальн.	Горизонтал.
		Р	Q
А14Б 342.000	50	40	12	80	0,904
А14Б 342.000-01	65	56	17	85	0,914
А14Б 342.000-02	80	72	22	90	0,922

Опора А14Б 343.000

Конструкция и размеры

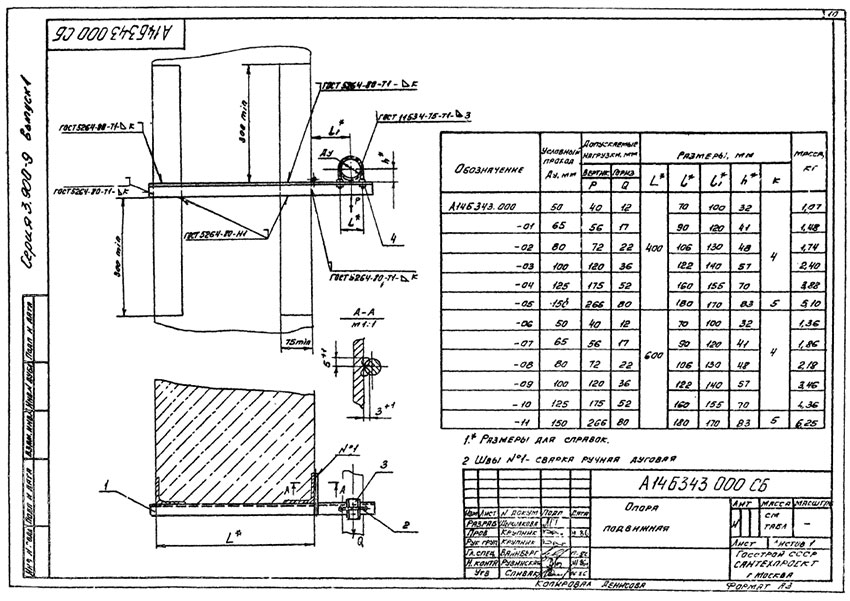

Опора А14Б 343.000. Опора подвижная

Таблица №2

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм					Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	L	l	l₁	h	K
А14Б 343.000	50	40	12	400	70	100	32	4	1,07
А14Б 343.000-01	65	56	17	400	90	120	41	4	1,48
А14Б 343.000-02	80	72	22	400	106	130	48	4	1,74
А14Б 343.000-03	100	120	36	400	122	140	57	4	2,4
А14Б 343.000-04	125	175	52	400	160	155	70	4	3,88
А14Б 343.000-05	150	266	80	400	180	170	83	5	5,1
А14Б 343.000-06	50	40	12	600	70	100	32	4	1,36
А14Б 343.000-07	65	56	17	600	90	120	41	4	1,86
А14Б 343.000-08	80	72	22	600	106	130	48	4	2,18
А14Б 343.000-09	100	120	36	600	122	140	57	4	3,46
А14Б 343.000-10	125	175	52	600	160	155	70	4	4,36
А14Б 343.000-11	150	266	80	600	180	170	83	5	6,25

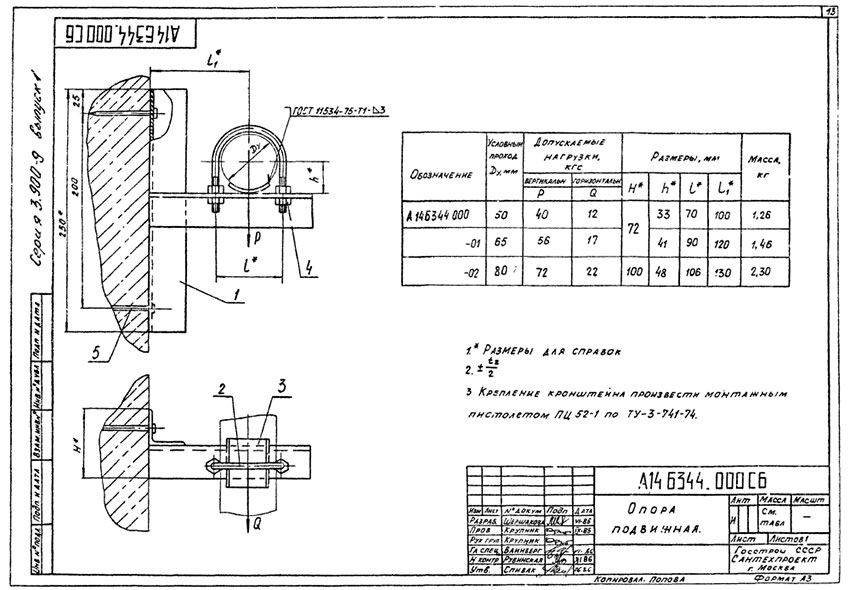

Опора А14Б 344.000

Конструкция и размеры

Опора А14Б 344.000. Опора подвижная

Таблица №3

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм				Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	Н	h	l	l₁
А14Б 344.000	50	40	12	72	33	70	100	1,26
А14Б 344.000-01	65	56	17	72	41	90	120	1,46
А14Б 344.000-02	80	72	22	100	48	106	130	2,3

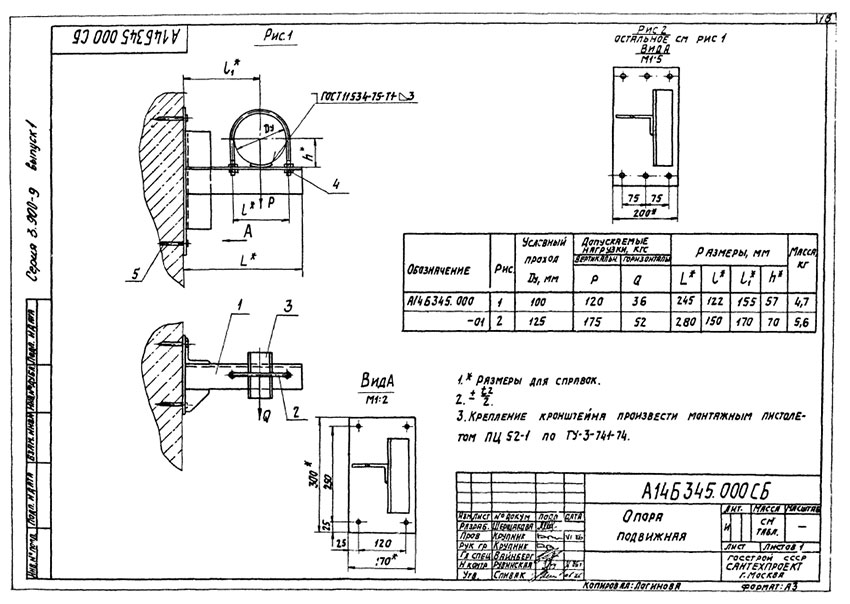

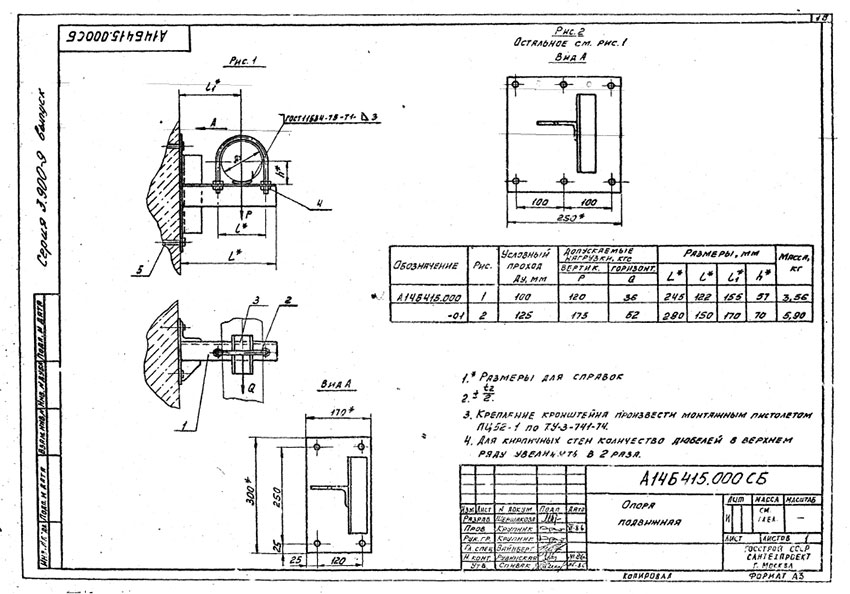

Опора А14Б 345.000

Конструкция и размеры

Опора А14Б 345.000. Опора подвижная

Таблица №4

Обозначение	Рис.	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм				Масса, кг
			Вертикальн.	Горизонтальн.	Размеры, мм
			Р	Q	L	l	l₁	h
А14Б 345.000	1	100	120	36	245	122	155	57	4,7
А14Б 345.000-01	2	125	175	52	280	150	170	70	5,6

Опора А14Б 346.000

Конструкция и размеры

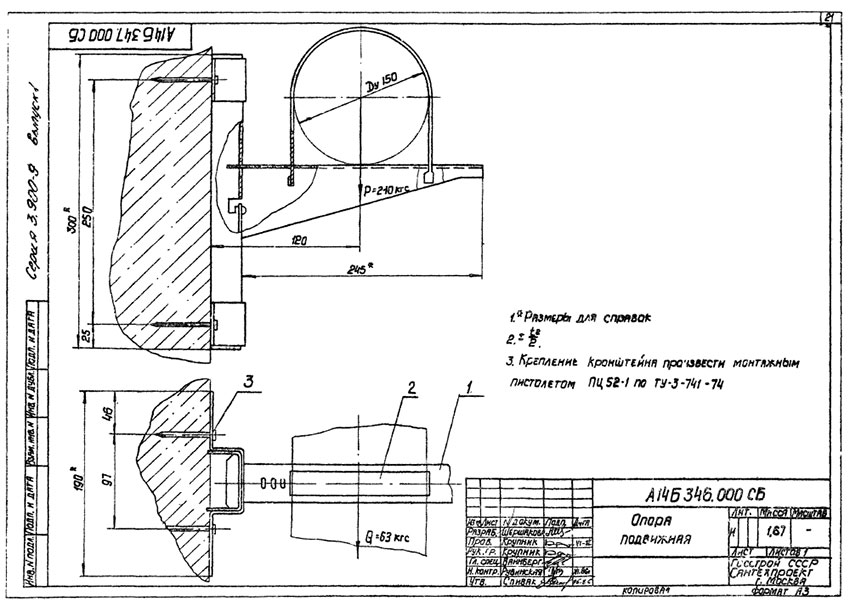

Опора А14Б 346.000

Таблица №5

Обозначение	Наружный диаметр трубопровода Дн, мм	Допускаемая нагрузка Р, кгс	Размеры, мм				Масса, кг
Обозначение	Наружный диаметр трубопровода Дн, мм	Допускаемая нагрузка Р, кгс	L	L₁	Н	h	Масса, кг
А14Б 346.000	20	20	160	80	200	150	1,09
А14Б 346.000-01	25	20	160	80	200	150	1,1
А14Б 346.000-02	32	20	160	80	200	150	1,11
А14Б 346.000-03	40	20	160	80	200	150	1,12
А14Б 346.000-04	50	20	160	100	200	150	1,13
А14Б 346.000-05	63	20	160	100	200	150	1,14
А14Б 346.000-06	75	20	160	100	200	150	1,15
А14Б 346.000-07	90	35	275	165	300	250	1,66
А14Б 346.000-08	110	35	275	165	300	250	1,67
А14Б 346.000-09	125	35	275	165	300	250	1,69
А14Б 346.000-10	160	35	275	165	300	250	1,71

Опора А14Б 347.000

Конструкция и размеры

Опора А14Б 347.000. Опора подвижная

Таблица №6

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм				Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	L	l	l₁	h

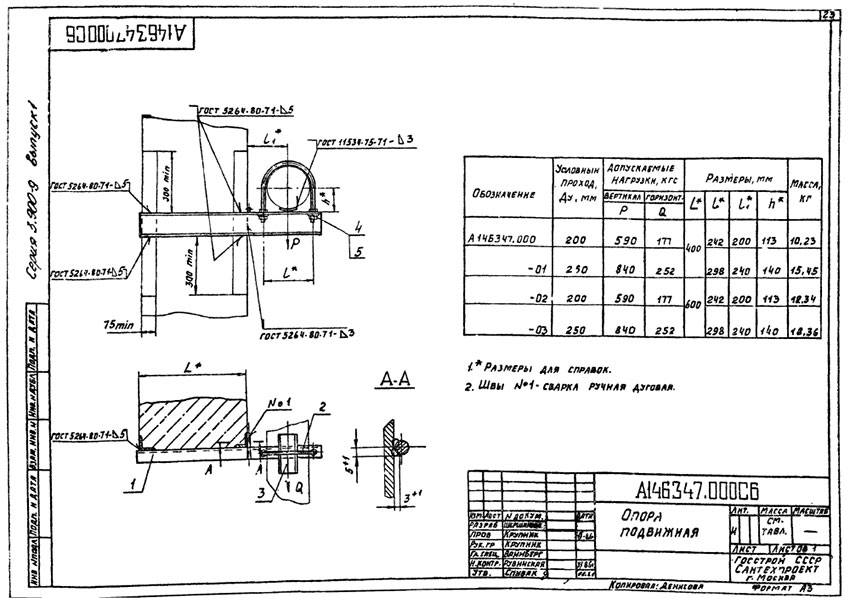

А14Б 347.000	200	530	177	400	242	200	113	10,23
А14Б 347.000-01	250	840	252	400	298	240	140	15,45
А14Б 347.000-02	200	530	177	600	242	200	113	12,34
А14Б 347.000-03	250	840	252	600	298	240	140	18,36

Опора А14Б 348.000

Конструкция и размеры

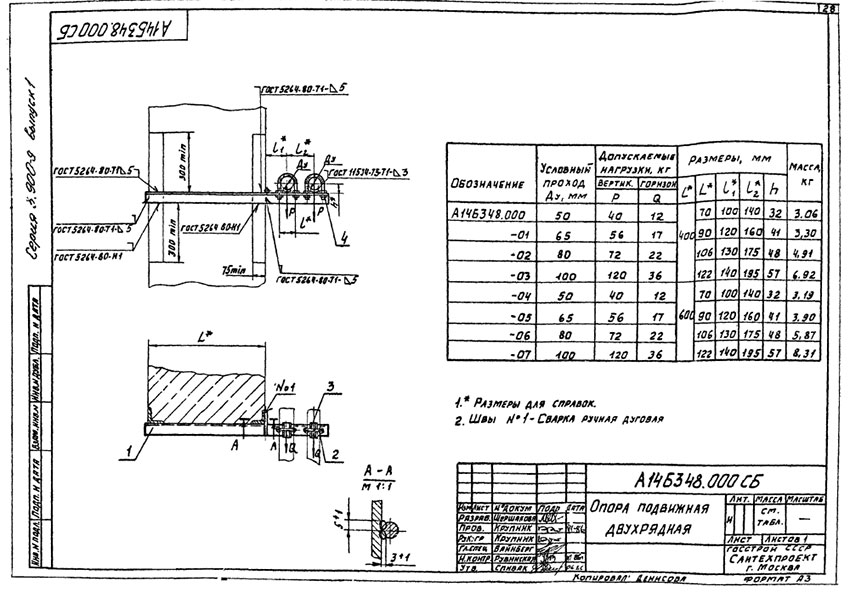

Опора А14Б 348.000. Подвижная двухрядная

Таблица №7

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм					Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	L	l	l₁	l₂	h
А14Б 348.000	50	40	12	400	70	100	140	32	3,06
А14Б 348.000-01	65	56	17	400	90	120	160	41	3,3
А14Б 348.000-02	80	72	22	400	106	130	175	48	4,91
А14Б 348.000-03	100	120	36	400	122	140	195	57	6,92
А14Б 348.000-04	50	40	12	600	70	100	140	32	3,19
А14Б 348.000-05	65	56	17	600	90	120	160	41	3,9
А14Б 348.000-06	80	72	22	600	106	130	175	48	5,87
А14Б 348.000-07	100	120	36	600	122	140	195	57	8,31

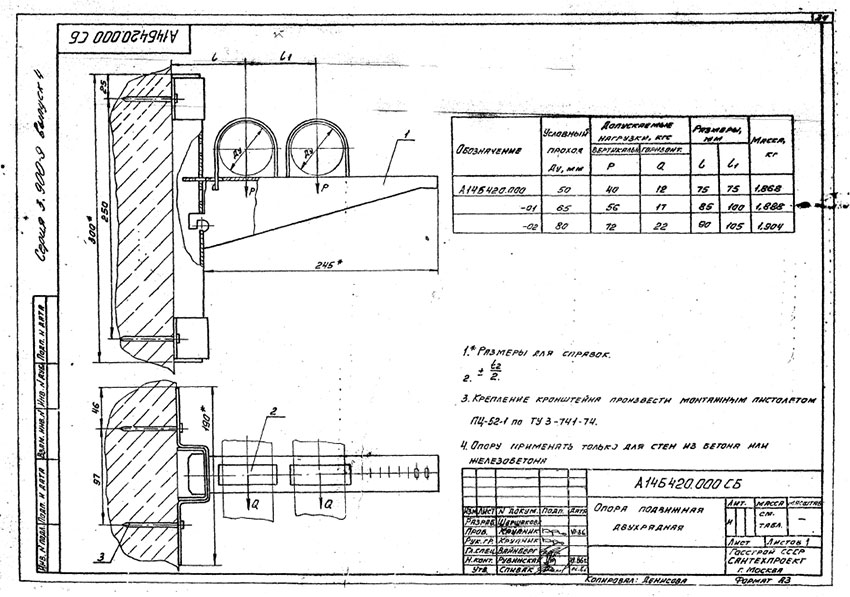

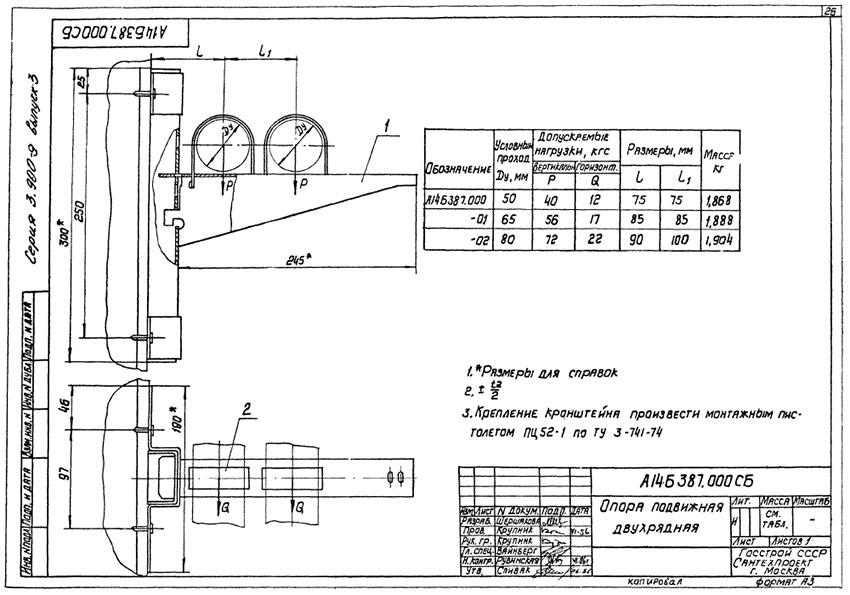

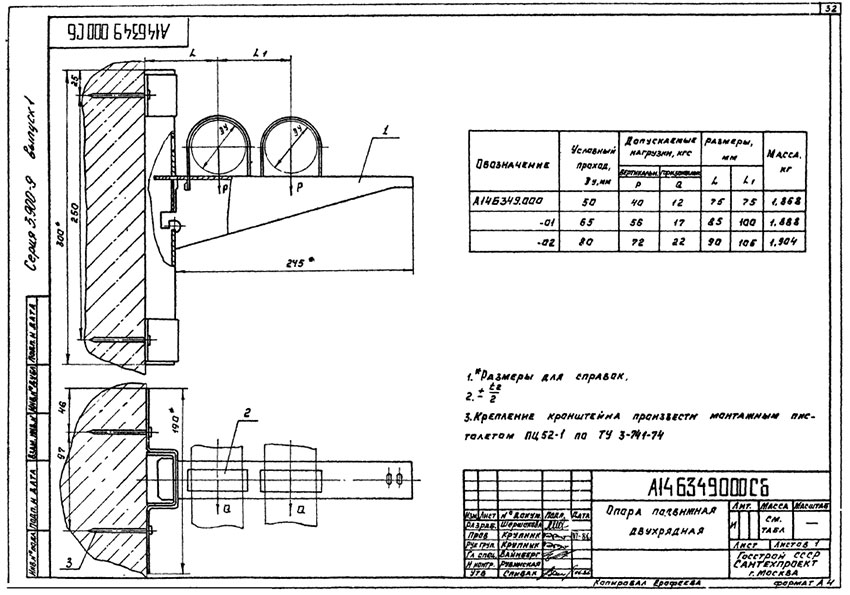

Опора А14Б 349.000

Конструкция и размеры

Опора А14Б 349.000

Таблица №8

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм		Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	L	L₁
А14Б 349.000	50	40	12	75	75	1,868
А14Б 349.000-01	65	56	17	85	100	1,888
А14Б 349.000-02	80	72	22	90	105	1,904

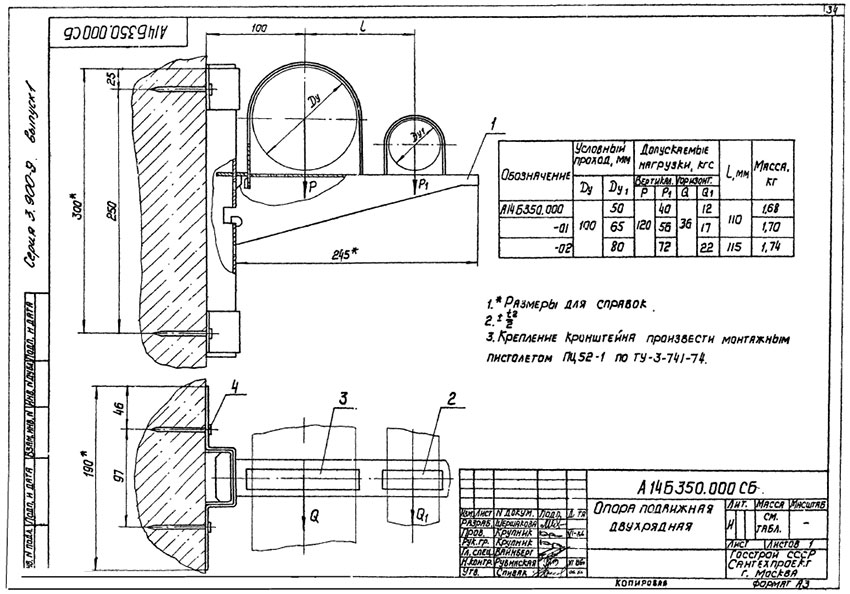

Опора А14Б 350.000

Конструкция и размеры

Опора А14Б 350.000

Таблица №9

Обозначение	Условный проход, мм		Допускаемые нагрузки, кгс				L, мм	Масса, кг
	Условный проход, мм		Вертикальные		Горизонтальные
	Ду	Ду₁	Р	Р₁	Q	Q₁
А14Б 350.000	100	50	120	40	36	12	110	1,68
А14Б 350.000-01	100	65	120	58	36	17	110	1,7
А14Б 350.000-02	100	80	120	72	36	22	115	1,74

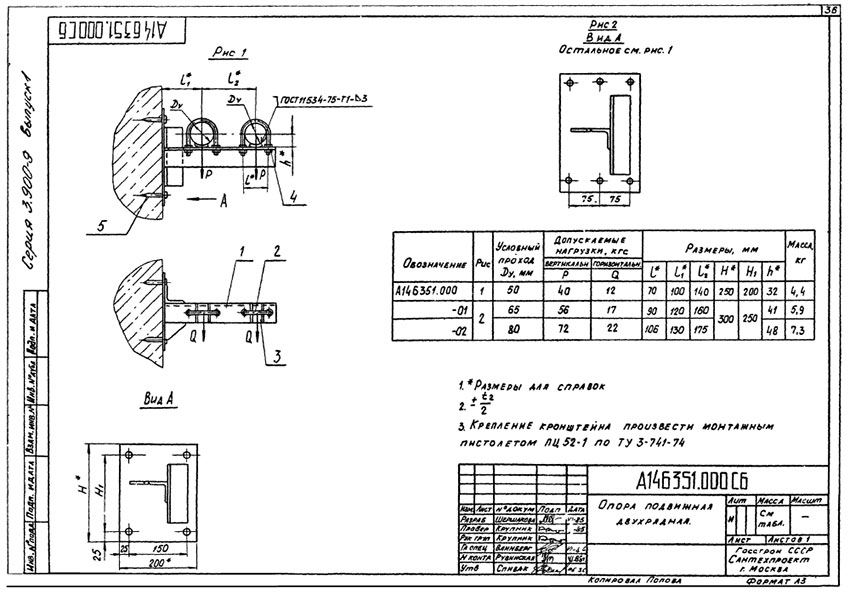

Опора А14Б 351.000

Конструкция и размеры

Опора А14Б 351.000. Подвижная двухрядная

Таблица №10

Обозначение	Рис.	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм						Масса, кг
			Вертикальн.	Горизонтальн.	Размеры, мм
			Р	Q	L	L₁	L₂	Н	Н₁	h
А14Б 351.000	1	50	40	12	70	100	140	250	200	32	4,4
А14Б 351.000-01	2	65	56	17	90	120	160	300	250	41	5,9
А14Б 351.000-02	2	80	72	22	106	130	175	300	250	48	7,3

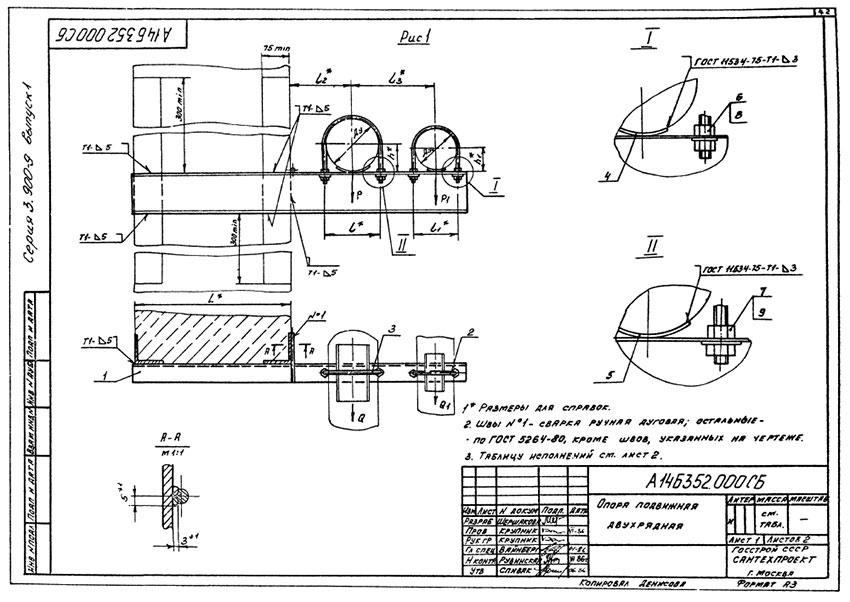

Опора А14Б 352.000

Конструкция и размеры

Опора А14Б 352.000. Подвижная двухрядная

Таблица №11

Обозначение	Рис.	Условный проход, мм		Допускаемые нагрузки, кгс				Размеры, мм							Масса, кг
		Условный проход, мм		Вертикальные		Горизонтальные		Размеры, мм
		Ду	Ду₁	Р	Р₁	Q	Q₁	L	l	l₁	l₂	l₃	h	h₁
А14Б 352.000	1	125	100	175	120	52	36	400	150	122	155	210	70	57	9,24
А14Б 352.000-01	1	150	100	266	120	80	36	400	180	122	170	225	83	57	11,23
А14Б 352.000-02	1	200	100	590	120	177	36	400	242	122	200	255	113	57	14,52
А14Б 352.000-03	1	250	100	840	120	252	36	400	298	122	240	290	140	57	20,13
А14Б 352.000-04	2	125	125	175	175	52	52	400	150	150	170	225	70	70	10,1
А14Б 352.000-05	1	150	125	266	175	80	52	400	180	150	200	240	83	70	12,13
А14Б 352.000-06	1	200	125	590	175	177	52	400	242	150	240	270	113	70	17,55
А14Б 352.000-07	2	150	150	266	266	80	80	400	180	180	170	270	83	83	14,62
А14Б 352.000-08	1	200	150	590	266	177	80	400	242	180	200	280	113	83	19,11
А14Б 352.000-09	1	125	100	175	120	52	36	600	150	122	155	210	70	57	10,25
А14Б 352.000-10	1	150	100	266	120	80	36	600	180	122	170	225	83	57	13,3
А14Б 352.000-11	1	200	100	590	120	177	36	600	242	122	200	255	113	57	17
А14Б 352.000-12	1	250	100	840	120	252	36	600	298	122	240	290	140	57	23,21
А14Б 352.000-13	2	125	125	175	175	52	52	600	150	150	155	225	70	70	11,81
А14Б 352.000-14	1	150	125	266	175	80	52	600	180	150	170	240	83	70	14,21
А14Б 352.000-15	1	200	125	590	175	177	52	600	242	150	200	305	113	70	20,15
А14Б 352.000-16	2	150	150	266	266	80	80	600	180	180	170	270	83	83	17,09
А14Б 352.000-17	1	200	150	590	266	177	80	600	242	180	200	310	113	83	22,66

Опора А14Б 353.000

Конструкция и размеры

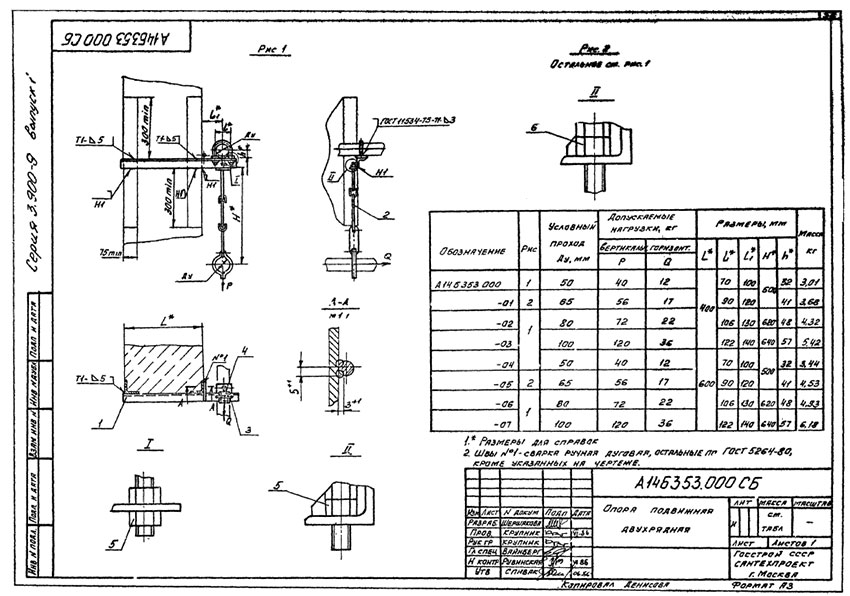

Опора А14Б 353.000. Подвижная двухрядная

Таблица №12

Обозначение	Рис.	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм					Масса, кг
			Вертикальн.	Горизонтальн.	Размеры, мм
			Р	Q	L	l	l₁	Н	h
А14Б 353.000	1	50	40	12	400	70	100	508	32	3,01
А14Б 353.000-01	2	65	56	17	400	90	120	508	41	3,68
А14Б 353.000-02	1	80	72	22	400	106	130	620	48	4,32
А14Б 353.000-03	1	100	120	36	400	122	140	640	57	5,42
А14Б 353.000-04	1	50	40	12	600	70	100	508	32	3,44
А14Б 353.000-05	2	65	56	17	600	90	120	508	41	4,53
А14Б 353.000-06	1	80	72	22	600	106	130	620	48	4,93
А14Б 353.000-07	1	100	120	36	600	122	140	640	57	6,18

Опора А14Б 354.000

Конструкция и размеры

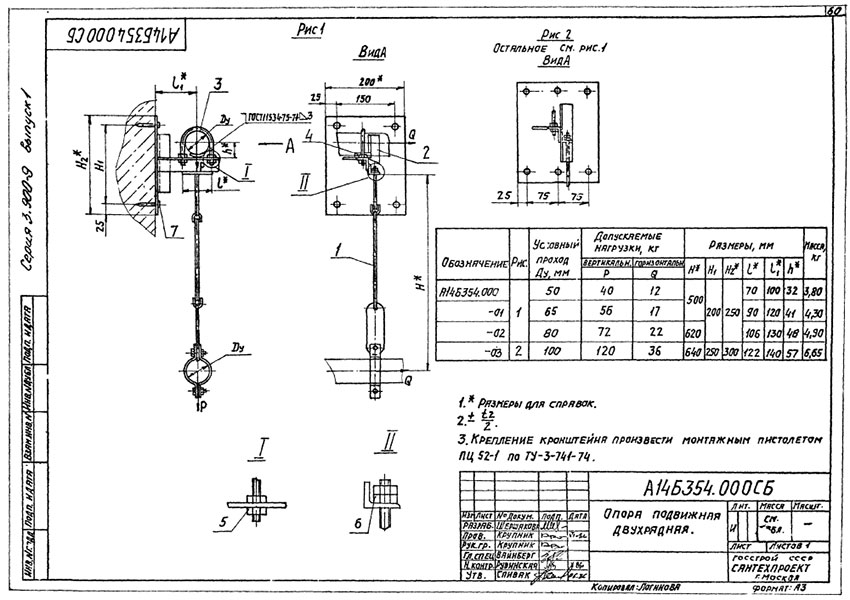

Опора А14Б 354.000. Подвижная двухрядная

Таблица №13

Обозначение	Рис.	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм						Масса, кг
			Вертикальн.	Горизонтальн.	Размеры, мм
			Р	Q	Н	Н₁	Н₂	l	l₁	h
А14Б 354.000	1	50	40	12	500	200	250	70	100	32	3,8
А14Б 354.000-01	1	65	56	17	500	200	250	90	120	41	4,3
А14Б 354.000-02	1	80	72	22	620	200	250	106	130	48	4,9
А14Б 354.000-03	2	100	120	36	640	250	300	122	140	56	6,65

Опора А14Б 355.000

Конструкция и размеры

Опора А14Б 355.000. Подвижная двухрядная

Таблица №14

Обозначение	Условный проход, мм		Допускаемые нагрузки, кгс			Размеры, мм					Масса, кг
	Условный проход, мм		Вертикальн.		Горизонтальн.	Размеры, мм
	Ду	Ду₁	Р	Р₁	Q	L	l	l₁	Н	h
А14Б 355.000	125	100	175	120	52	400	150	155	640	70	8,1
А14Б 355.000-01	150	100	266	120	80	400	180	170	640	83	9,5
А14Б 355.000-02	200	100	590	120	177	400	242	200	640	113	13,9
А14Б 355.000-03	250	100	840	120	252	400	298	240	640	140	16,6
А14Б 355.000-04	125	125	175	175	52	400	150	155	680	70	9,61
А14Б 355.000-05	150	125	266	175	80	400	180	170	680	83	11
А14Б 355.000-06	200	125	590	175	177	400	242	200	680	113	16,8
А14Б 355.000-07	250	125	840	175	252	400	298	240	680	140	20,3
А14Б 355.000-08	150	150	266	266	80	400	180	170	690	83	12,3
А14Б 355.000-09	200	150	590	266	177	400	242	200	690	113	16,9
А14Б 355.000-10	250	150	840	266	252	400	298	240	690	140	20,35
А14Б 355.000-11	200	200	590	590	177	400	242	200	800	113	21,7
А14Б 355.000-12	200	200	840	590	252	400	298	240	800	140	26
А14Б 355.000-13	250	250	840	840	252	400	298	240	800	140	26
А14Б 355.000-14	125	100	175	120	52	600	150	155	640	70	9,5
А14Б 355.000-15	150	100	266	120	80	600	180	170	640	83	11,2
А14Б 355.000-16	200	100	590	120	177	600	242	200	640	113	15,3
А14Б 355.000-17	250	100	840	120	252	600	298	240	640	140	19,9
А14Б 355.000-18	125	125	175	175	52	600	150	155	680	70	11
А14Б 355.000-19	150	125	266	175	80	600	180	170	680	83	12,72
А14Б 355.000-20	200	125	590	175	177	600	242	200	680	113	19,7
А14Б 355.000-21	250	125	840	175	252	600	298	240	680	140	23,3
А14Б 355.000-22	150	150	266	266	80	600	180	170	690	83	14,4
А14Б 355.000-23	200	150	590	266	177	600	242	200	690	113	21,8
А14Б 355.000-24	250	150	840	266	252	600	298	240	690	140	16,9
А14Б 355.000-25	200	200	590	590	177	600	242	200	800	113	24,9
А14Б 355.000-26	200	200	840	590	252	600	298	240	800	140	29,7
А14Б 355.000-27	250	250	840	840	252	600	298	240	800	140	30,2

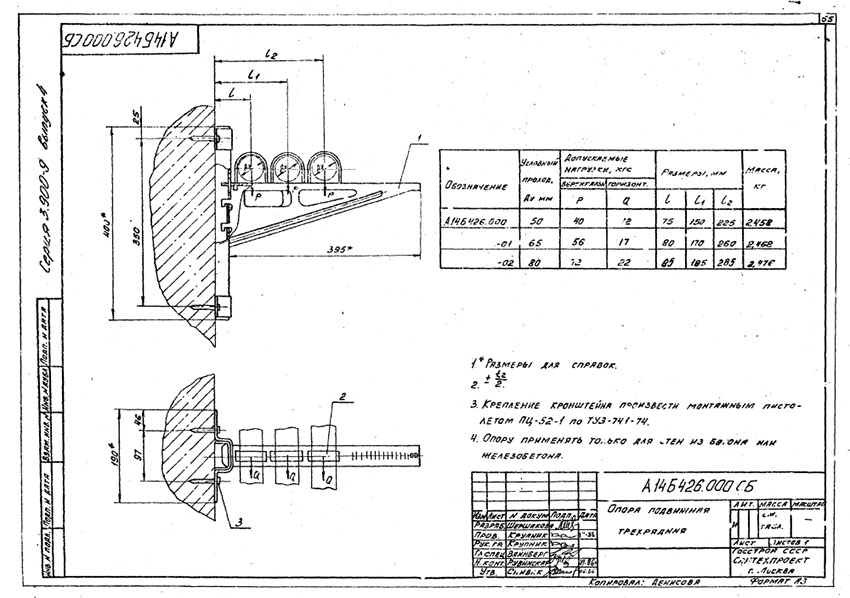

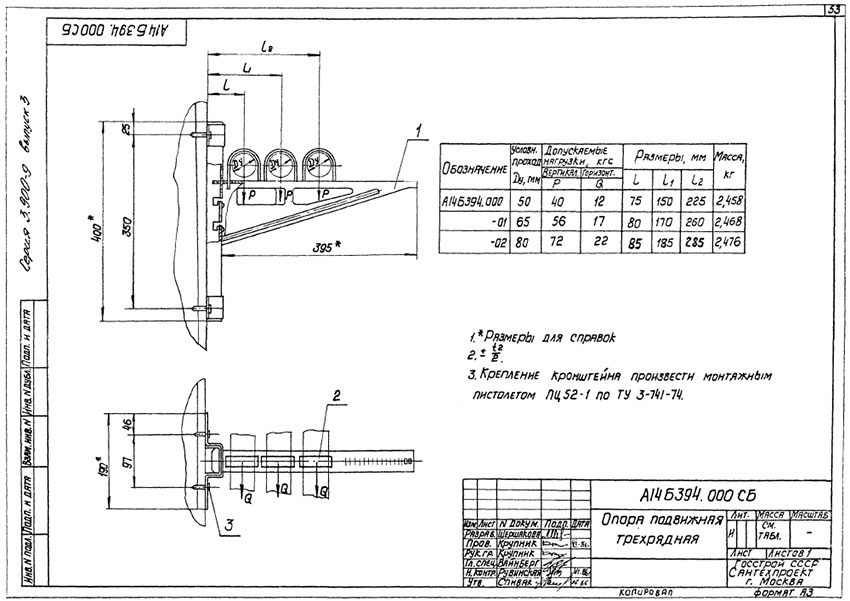

Опора А14Б 356.000

Конструкция и размеры

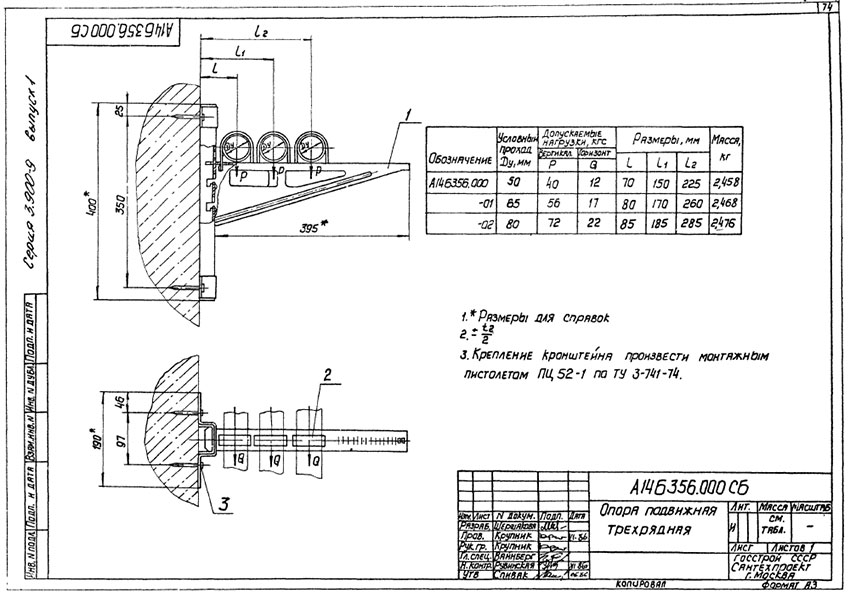

Опора А14Б 356.000. Подвижная трехрядная

Таблица №15

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм			Масса, кг
		Вертикальн.	Горизонтал.	Размеры, мм
		Р	Q	L	L₁	L₂
А14Б 355.000	50	40	12	70	150	225	2,458
А14Б 355.000-01	65	56	17	80	170	260	2,468
А14Б 355.000-02	80	72	22	85	185	285	2,476

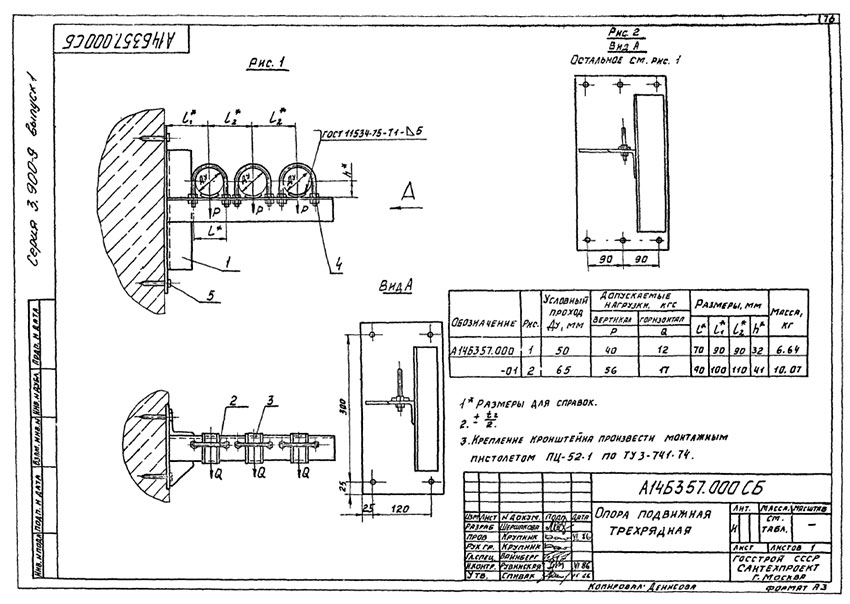

Опора А14Б 357.000

Конструкция и размеры

Опора А14Б 357.000. Подвижная трехрядная

Таблица №16

Обозначение	Рис.	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм				Масса, кг
			Вертикальн.	Горизонтальн.	Размеры, мм
			Р	Q	l	l₁	l₂	h
А14Б 357.000	1	50	40	12	70	90	90	32	6,64
А14Б 357.000-01	2	65	56	17	90	100	110	41	10,07

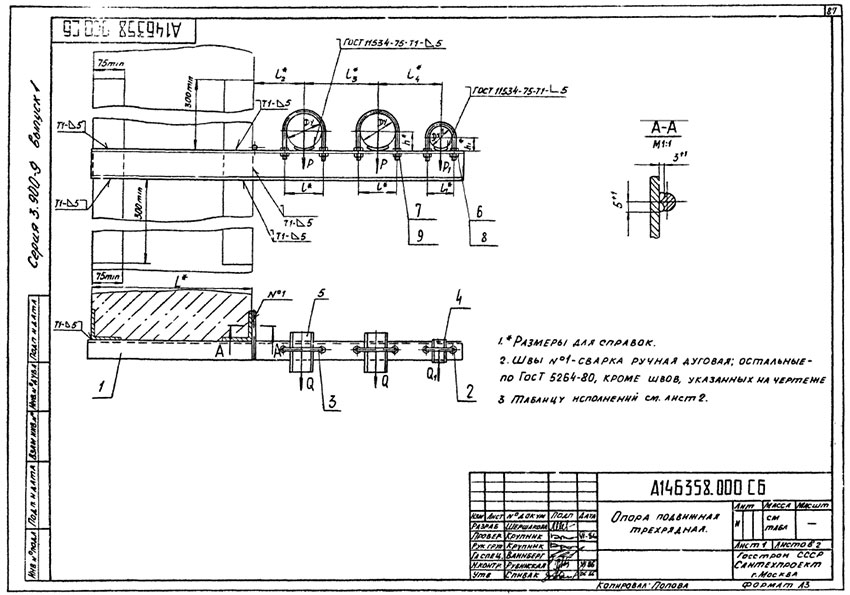

Опора А14Б 358.000

Конструкция и размеры

Опора А14Б 358.000. Подвижная трехрядная

Таблица №17

Обозначение	Условный проход, мм		Допускаемые нагрузки, кгс				Размеры, мм								Масса, кг
	Условный проход, мм		Вертикальные		Горизонтальные		Размеры, мм
	Ду	Ду₁	Р	Р₁	Q	Q₁	L	l	l₁	l₂	l₃	l₄	h	h₁
А14Б 358.000	80	50	72	40	22	12	400	106	70	130	175	160	48	32	8
А14Б 358.000-01	100	50	120	40	36	12	400	122	70	140	195	170	57	32	9,9
А14Б 358.000-02	125	50	175	40	52	12	400	150	70	155	225	185	70	32	13,56
А14Б 358.000-03	150	50	266	40	80	12	400	180	70	170	270	200	83	32	18,8
А14Б 358.000-04	200	50	590	40	177	12	400	242	70	200	310	230	113	32	31,6
А14Б 358.000-05	100	80	120	72	36	22	400	122	106	140	195	185	57	48	10,27
А14Б 358.000-06	125	80	175	72	52	22	400	150	106	155	225	200	70	48	18,1
А14Б 358.000-07	150	80	266	72	80	22	400	180	106	170	270	215	83	48	19,46
А14Б 358.000-08	200	80	590	72	177	22	400	242	106	200	310	245	113	48	33,46
А14Б 358.000-09	100	100	120	120	36	36	400	122	122	140	195	195	57	57	12,43
А14Б 358.000-10	125	100	175	120	52	36	400	150	122	155	225	210	70	57	16,43
А14Б 358.000-11	150	100	266	120	80	36	400	180	122	170	270	225	83	57	21,1
А14Б 358.000-12	200	100	590	120	177	36	400	242	122	200	310	255	113	57	32,8
А14Б 358.000-13	80	50	72	40	22	12	600	106	70	130	175	160	48	32	9,41
А14Б 358.000-14	100	50	120	40	36	12	600	122	70	140	195	170	57	32	11,6
А14Б 358.000-15	125	50	175	40	52	12	600	150	70	155	225	185	70	32	15,63
А14Б 358.000-16	150	50	266	40	80	12	600	180	70	170	270	200	83	32	21,62
А14Б 358.000-17	200	50	590	40	177	12	600	242	70	200	310	230	113	32	36
А14Б 358.000-18	100	80	120	72	36	22	600	122	106	140	195	185	57	48	12
А14Б 358.000-19	125	80	175	72	52	22	600	150	106	155	225	200	70	48	21
А14Б 358.000-20	150	80	266	72	80	22	600	180	106	170	270	215	83	48	22,31
А14Б 358.000-21	200	80	590	72	177	22	600	242	106	200	310	245	113	48	37,9
А14Б 358.000-22	100	100	120	120	36	36	600	122	122	140	195	195	57	57	14,52
А14Б 358.000-23	125	100	175	120	52	36	600	150	122	155	225	210	70	57	18,9
А14Б 358.000-24	150	100	266	120	80	36	600	180	122	170	270	225	83	57	25,15
А14Б 358.000-25	200	100	590	120	177	36	600	242	122	200	310	255	113	57	37,2

Опора А14Б 359.000

Конструкция и размеры

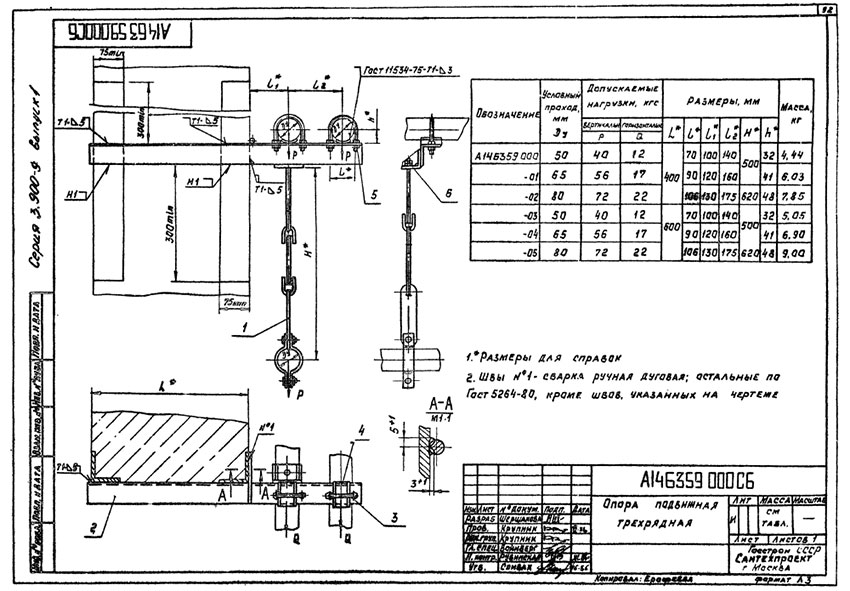

Опора А14Б 359.000. Подвижная трехрядная

Таблица №18

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм						Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	L	l	l₁	l₂	Н	h
А14Б 359.000	50	40	12	400	70	100	140	500	32	4,44
А14Б 359.000-01	65	56	17	400	90	120	160	500	41	6,03
А14Б 359.000-02	80	72	22	400	106	130	175	620	48	7,85
А14Б 359.000-03	50	40	12	600	70	100	140	500	32	5,05
А14Б 359.000-04	65	56	17	600	90	120	160	500	41	6,9
А14Б 359.000-05	80	72	22	600	106	130	175	620	48	9

Опора А14Б 360.000

Конструкция и размеры

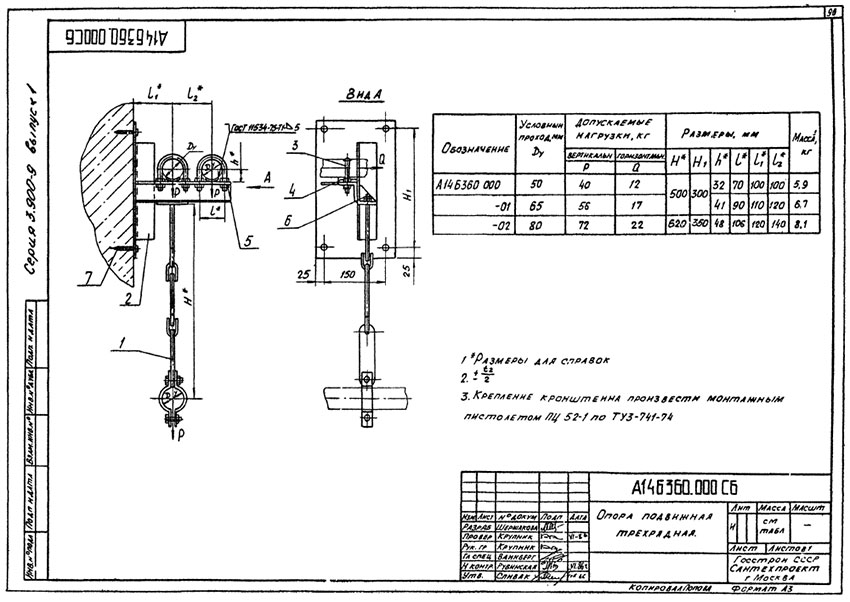

Опора А14Б 360.000. Подвижная трехрядная

Таблица №19

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм						Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	Н	Н₁	h	L	L₁	L₂
А14Б 360.000	50	40	12	500	300	32	70	100	100	5,9
А14Б 360.000-01	65	56	17	500	300	41	90	110	120	6,7
А14Б 360.000-02	80	72	22	620	350	48	106	120	140	8,1

Опора А14Б 361.000

Конструкция и размеры

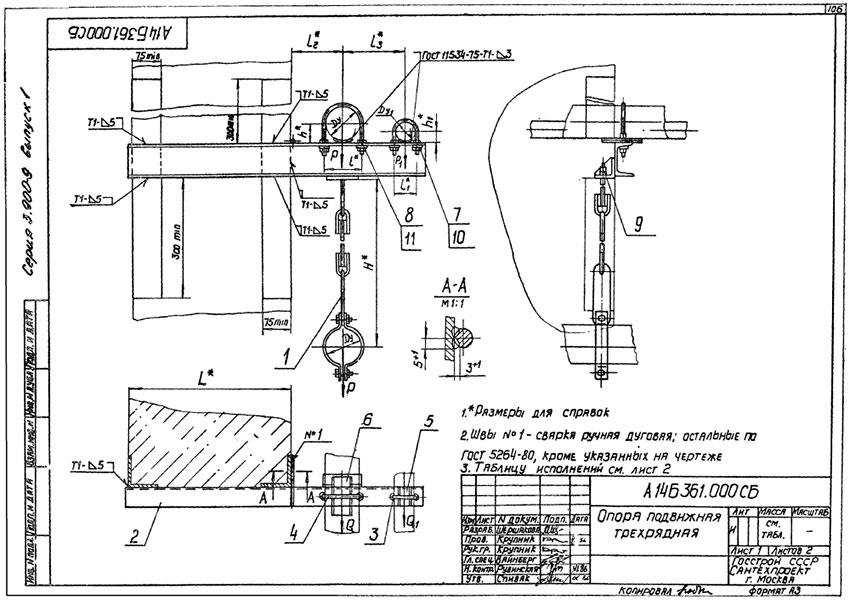

Опора А14Б 361.000. Подвижная трехрядная

Таблица №20

Обозначение	Условный проход, мм		Допускаемые нагрузки, кгс				Размеры, мм								Масса, кг
	Условный проход, мм		Вертикальные		Горизонтальные		Размеры, мм
	Ду	Ду₁	Р	Р₁	Q	Q₁	L	l	l₁	l₂	l₃	Н	h	h₁
А14Б 361.000	80	50	72	40	22	12	400	106	70	130	150	620	25	30	8,26
А14Б 361.000-01	100	50	120	40	36	12	400	122	70	140	170	640	25	30	8,61
А14Б 361.000-02	125	50	175	40	52	12	400	150	70	155	185	680	30	30	12,3
А14Б 361.000-03	150	50	266	40	80	12	400	180	70	170	200	690	30	45	14,74
А14Б 361.000-04	200	50	590	40	177	12	400	242	70	200	230	800	40	45	24
А14Б 361.000-05	100	80	120	72	36	22	400	122	106	140	185	640	25	30	9,1
А14Б 361.000-06	125	80	175	72	52	22	400	150	106	155	200	680	30	30	12,75
А14Б 361.000-07	150	80	266	72	80	22	400	180	106	170	215	690	30	45	16,25
А14Б 361.000-08	200	80	590	72	177	22	400	242	106	200	245	800	40	45	24,61
А14Б 361.000-09	100	100	120	120	36	36	400	122	122	140	185	640	30	30	12,53
А14Б 361.000-10	125	100	175	120	52	36	400	150	122	155	210	680	30	30	15,3
А14Б 361.000-11	150	100	266	120	80	36	400	180	122	170	225	690	35	45	17,33
А14Б 361.000-12	200	100	590	120	177	36	400	242	122	200	255	800	45	45	28
А14Б 361.000-13	80	50	72	40	22	12	600	106	70	130	150	620	25	30	9,66
А14Б 361.000-14	100	50	120	40	36	12	600	122	70	140	170	640	25	30	10
А14Б 361.000-15	125	50	175	40	52	12	600	150	70	155	185	680	30	30	14
А14Б 361.000-16	150	50	266	40	80	12	600	180	70	170	200	690	30	45	16,82
А14Б 361.000-17	200	50	590	40	177	12	600	242	70	200	230	800	40	45	27,11
А14Б 361.000-18	100	80	120	72	36	22	600	122	106	140	185	640	25	30	10,47
А14Б 361.000-19	125	80	175	72	52	22	600	150	106	155	200	680	30	30	15
А14Б 361.000-20	150	80	266	72	80	22	600	180	106	170	215	690	30	45	17,42
А14Б 361.000-21	200	80	590	72	177	22	600	242	106	200	245	800	40	45	27,2
А14Б 361.000-22	100	100	120	120	36	36	600	122	122	140	185	640	30	30	13,2
А14Б 361.000-23	125	100	175	120	52	36	600	150	122	155	210	680	30	30	17,1
А14Б 361.000-24	150	100	266	120	80	36	600	180	122	170	225	690	35	45	19,7
А14Б 361.000-25	200	100	590	120	177	36	600	242	122	200	255	800	45	45	31,6

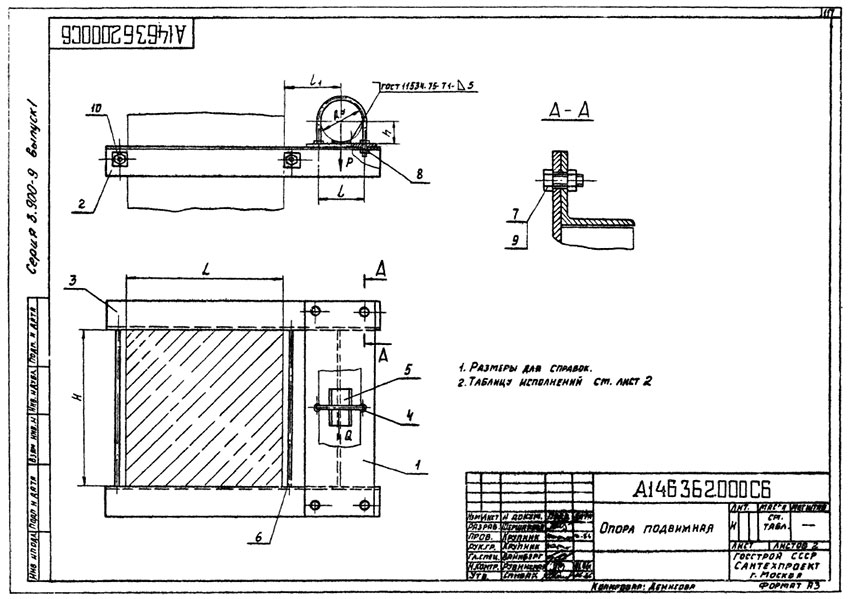

Опора А14Б 362.000

Конструкция и размеры

Опора А14Б 362.000. Подвижная

Таблица №21

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм					Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	L	l	l₁	Н	h
А14Б 362.000	100	120	36	400	122	140	400	57	20,6
А14Б 362.000-01	125	175	52	400	150	155	400	70	24,2
А14Б 362.000-02	150	266	80	400	180	170	400	83	24,33
А14Б 362.000-03	200	690	177	400	242	200	400	113	45
А14Б 362.000-04	250	840	252	400	258	240	400	140	52,35
А14Б 362.000-05	100	120	36	400	122	140	600	57	23,1
А14Б 362.000-06	125	175	52	400	150	155	600	70	26,6
А14Б 362.000-07	150	266	80	400	180	170	600	83	28,6
А14Б 362.000-08	200	690	177	400	242	200	600	113	50,15
А14Б 362.000-09	250	840	252	400	258	240	600	140	59,5
А14Б 362.000-10	100	120	36	600	122	140	400	57	23,3
А14Б 362.000-11	125	175	52	600	150	155	400	70	25,4
А14Б 362.000-12	150	266	80	600	180	170	400	83	27,1
А14Б 362.000-13	200	690	177	600	242	200	400	113	51
А14Б 362.000-14	250	840	252	600	258	240	400	140	58,4

Опора А14Б 363.000

Конструкция и размеры

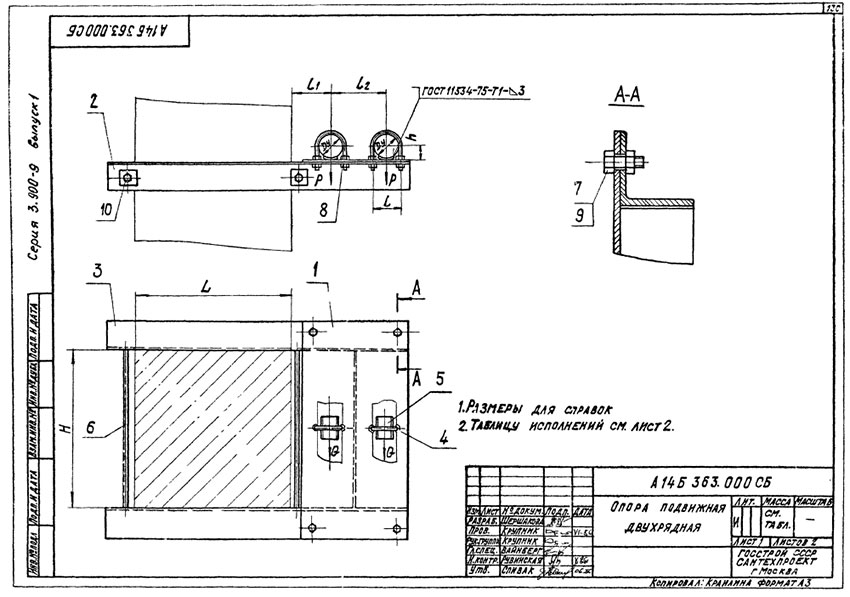

Опора А14Б 363.000. Подвижная двухрядная

Таблица №22

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм						Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	L	l	l₁	l₂	Н	h
А14Б 363.000	50	40	12	400	70	100	140	400	32	25,3
А14Б 363.000-01	65	56	17	400	90	120	160	400	41	27,4
А14Б 363.000-02	80	72	22	400	106	130	175	400	48	29,1
А14Б 363.000-03	100	120	36	400	122	140	195	400	57	47,5
А14Б 363.000-04	125	175	52	400	150	155	225	400	70	54,9
А14Б 363.000-05	150	266	80	400	180	170	270	400	83	69,6
А14Б 363.000-06	50	40	12	400	70	100	140	600	32	30,4
А14Б 363.000-07	65	56	17	400	90	120	160	600	41	32,8
А14Б 363.000-08	80	72	22	400	106	130	175	600	48	35,1
А14Б 363.000-09	100	120	36	400	122	140	195	600	57	54,2
А14Б 363.000-10	125	175	52	400	150	155	225	600	70	59
А14Б 363.000-11	150	266	80	400	180	170	270	600	83	78,8
А14Б 363.000-12	50	40	12	600	70	100	140	400	32	28
А14Б 363.000-13	65	56	17	600	90	120	160	400	41	30,2
А14Б 363.000-14	80	72	22	600	106	130	175	400	48	31,8
А14Б 363.000-15	100	120	36	600	122	140	195	400	57	53,3
А14Б 363.000-16	125	175	52	600	150	155	225	400	70	61,1
А14Б 363.000-17	150	266	80	600	180	170	270	400	83	75,6

Опора А14Б 364.000

Конструкция и размеры

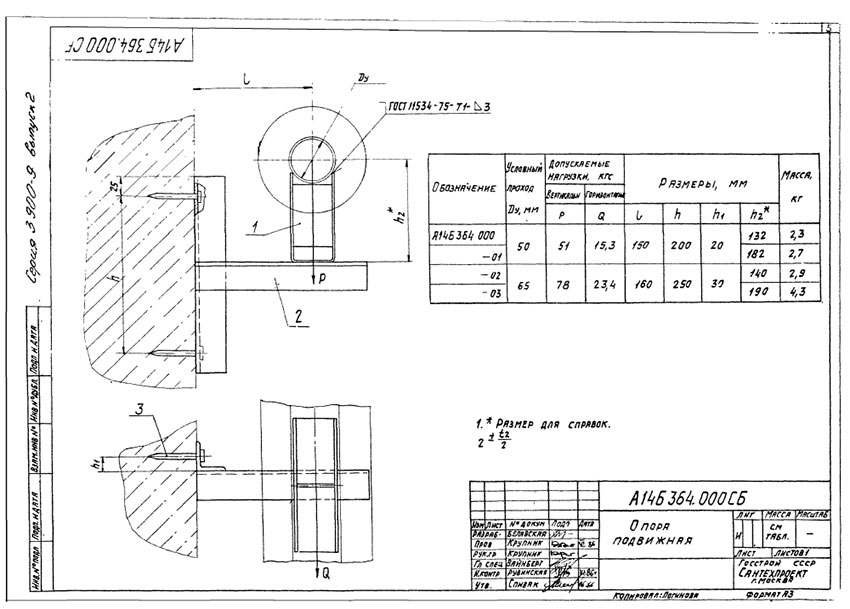

Опора А14Б 364.000. Подвижная

Таблица №23

Обозначение	Условный проход ДУ, мм	Размеры, мм				Доп.нагрузки, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		l	h	h₁	h₂	Р	Q
А14Б 364.000	50	150	200	20	132	51	15,3	2,3
А14Б 364.000-01	50	150	200	20	182	51	15,3	2,7
А14Б 364.000-02	65	160	250	30	140	78	23,4	2,9
А14Б 364.000-03	65	160	250	30	190	78	23,4	4,3

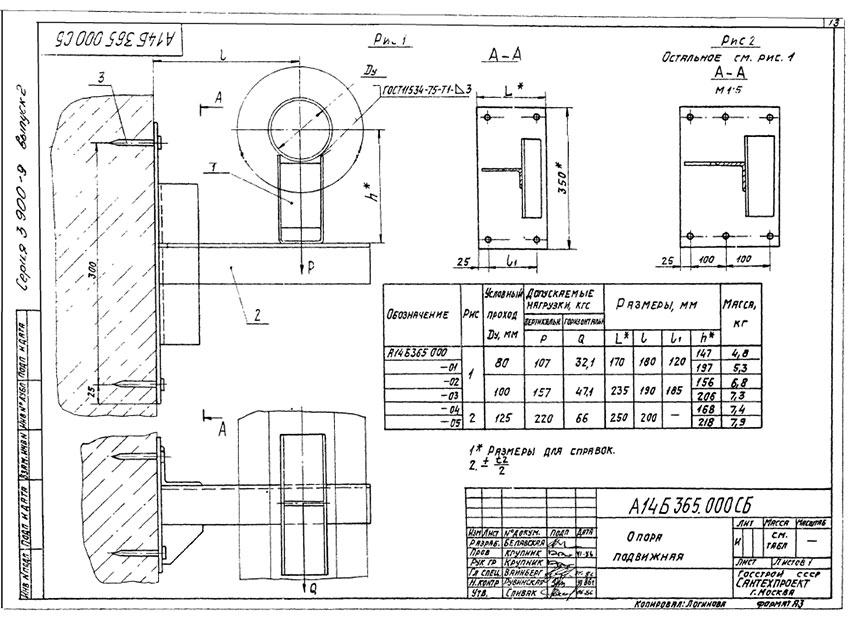

Опора А14Б 365.000

Конструкция и размеры

Опора А14Б 365.000. Подвижная

Таблица №24

Обозначение	Рис.	Условный проход ДУ, мм	Размеры, мм				Доп. нагрузки, кгс		Масса, кг
			Размеры, мм				Вертик.	Горизонт.
			L	l	l₁	h	Р	Q
А14Б 365.000	1	80	170	160	120	147	107	32,1	4,8
А14Б 365.000-01	1	80	170	160	120	197	107	32,1	5,3
А14Б 365.000-02	1	100	235	190	185	156	157	47,1	6,8
А14Б 365.000-03	1	100	235	190	185	206	157	47,1	7,3
А14Б 365.000-04	2	125	250	200	-	168	220	66	7,4
А14Б 365.000-05	2	125	250	200	-	218	220	66	7,9

Опора А14Б 366.000

Конструкция и размеры

Таблица №25

Обозначение	Условный проход ДУ, мм	Размеры, мм			Доп. нагрузки, кгс		Масса, кг
		Размеры, мм			Вертик.	Горизонт.
		L	l	h	Р	Q
А14Б 366.000	50	400	150	132	51	15,3	2,8
А14Б 366.000-01	50	400	150	182	51	15,3	3,3
А14Б 366.000-02	65	400	160	140	78	23,4	3,0
А14Б 366.000-03	65	400	160	190	78	23,4	3,5
А14Б 366.000-04	80	400	185	147	107	32,1	3,8
А14Б 366.000-05	80	400	185	197	107	32,1	4,2
А14Б 366.000-06	50	600	150	132	51	15,3	3,3
А14Б 366.000-07	50	600	150	182	51	15,3	3,7
А14Б 366.000-08	65	600	160	140	78	23,4	3,5
А14Б 366.000-09	65	600	160	190	78	23,4	4,0
А14Б 366.000-10	80	600	185	147	107	32,1	4,5
А14Б 366.000-11	80	600	185	197	107	32,1	5,0

Опора А14Б 367.000

Конструкция и размеры

Опора А14Б 367.000. Подвижная

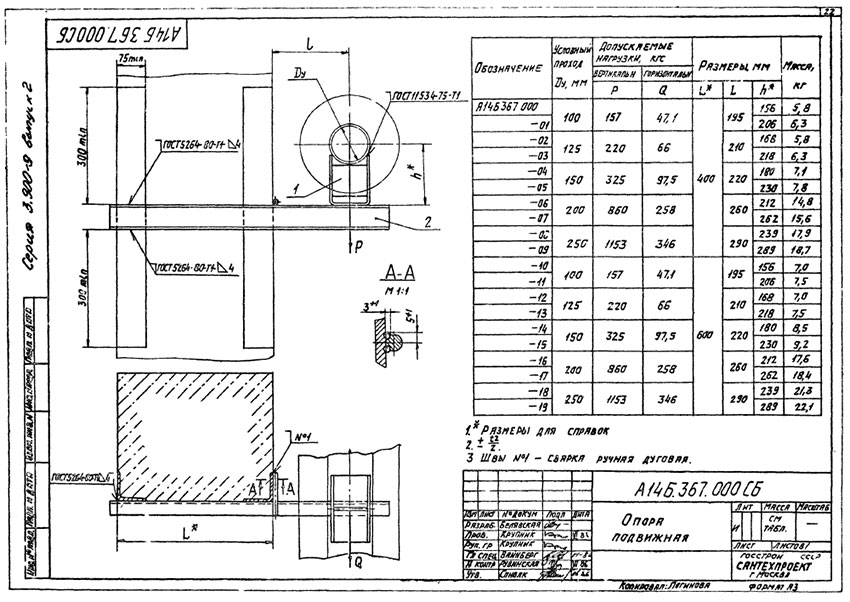

Таблица №26

Обозначение	Условный проход ДУ, мм	Размеры, мм			Доп. нагрузки, кгс		Масса, кг
		Размеры, мм			Вертикальн.	Горизонтальн.
		L	l	h	Р	Q
А14Б 367.000	100	400	195	156	157	47,1	5,8
А14Б 367.000-01	100	400	195	206	157	47,1	6,3
А14Б 367.000-02	125	400	210	168	220	66	5,8
А14Б 367.000-03	125	400	210	218	220	66	6,3
А14Б 367.000-04	150	400	220	180	325	97,5	7,1
А14Б 367.000-05	150	400	220	230	325	97,5	7,8
А14Б 367.000-06	200	400	260	212	860	258	14,8
А14Б 367.000-07	200	400	260	262	860	258	15,6
А14Б 367.000-08	250	400	290	239	1153	346	17,9
А14Б 367.000-09	250	400	290	289	1153	346	18,7
А14Б 367.000-10	100	600	195	156	157	47,1	7,0
А14Б 367.000-11	100	600	195	206	157	47,1	7,5
А14Б 367.000-12	125	600	210	168	220	66	7,0
А14Б 367.000-13	125	600	210	218	220	66	7,5
А14Б 367.000-14	150	600	220	180	325	97,5	8,5
А14Б 367.000-15	150	600	220	230	325	97,5	9,2
А14Б 367.000-16	200	600	260	212	860	258	17,6
А14Б 367.000-17	200	600	260	262	860	258	18,4
А14Б 367.000-18	250	600	290	239	1153	346	21,3
А14Б 367.000-19	250	600	290	289	1153	346	22,1

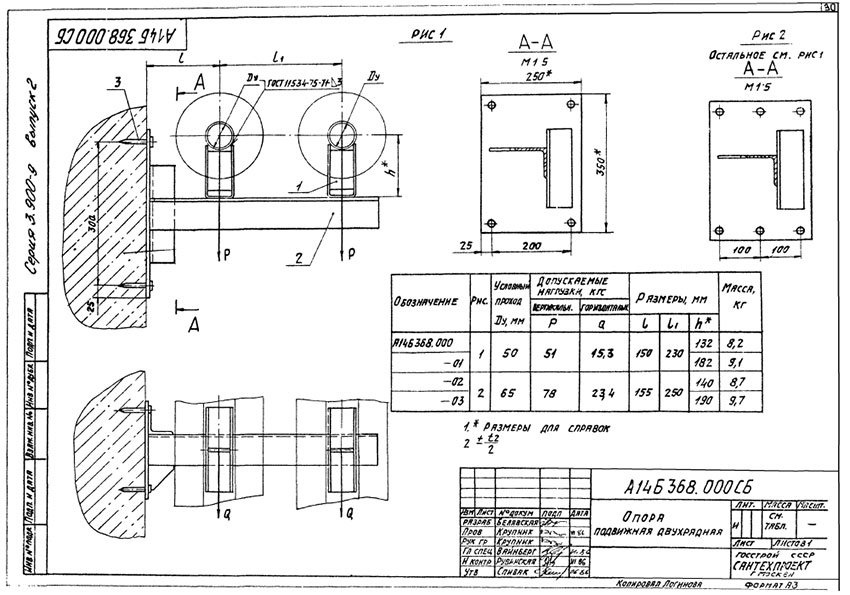

Опора А14Б 368.000

Конструкция и размеры

Опора А14Б 368.000. Подвижная двухрядная

Таблица №27

Обозначение	Рис.	Условный проход ДУ, мм	Размеры, мм			Доп. нагрузки, кгс		Масса, кг
			Размеры, мм			Вертик.	Горизонт.
			l	l₁	h	Р	Q
А14Б 368.000	1	50	150	230	132	51	15,3	8,2
А14Б 368.000-01	1	50	150	230	182	51	15,3	9,1
А14Б 368.000-02	2	65	155	250	140	78	23,4	8,7
А14Б 368.000-03	2	65	155	250	190	78	23,4	9,7

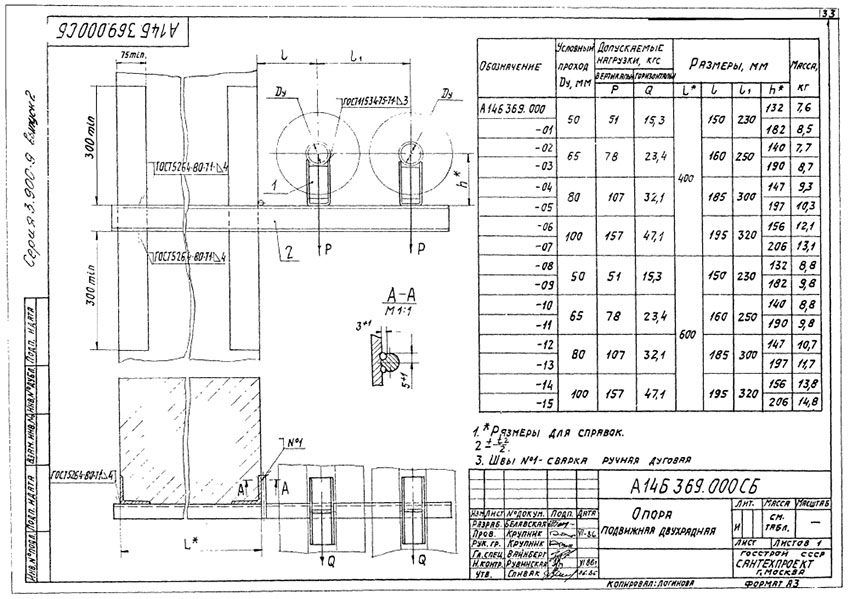

Опора А14Б 369.000

Конструкция и размеры

Опора А14Б 369.000. Подвижная двухрядная

Таблица №28

Обозначение	Условный проход ДУ, мм	Размеры, мм				Доп. нагрузки, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	l	l₁	h	Р	Q
А14Б 369.000	50	400	150	230	132	51	15,3	7,6
А14Б 369.000-01	50	400	150	230	182	51	15,3	8,5
А14Б 369.000-02	65	400	160	250	140	78	23,4	7,7
А14Б 369.000-03	65	400	160	250	190	78	23,4	8,7
А14Б 369.000-04	80	400	185	300	147	107	32,1	9,3
А14Б 369.000-05	80	400	185	300	197	107	32,1	10,3
А14Б 369.000-06	100	400	195	320	156	157	47,1	12,1
А14Б 369.000-07	100	400	195	320	206	157	47,1	13,1
А14Б 369.000-08	50	600	150	230	132	51	15,3	8,8
А14Б 369.000-09	50	600	150	230	182	51	15,3	9,8
А14Б 369.000-10	65	600	160	250	140	78	23,4	8,8
А14Б 369.000-11	65	600	160	250	190	78	23,4	9,8
А14Б 369.000-12	80	600	185	300	147	107	32,1	10,7
А14Б 369.000-13	80	600	185	300	197	107	32,1	11,7
А14Б 369.000-14	100	600	195	320	156	157	47,1	13,8
А14Б 369.000-15	100	600	195	320	206	157	47,1	14,8

Опора А14Б 370.000

Конструкция и размеры

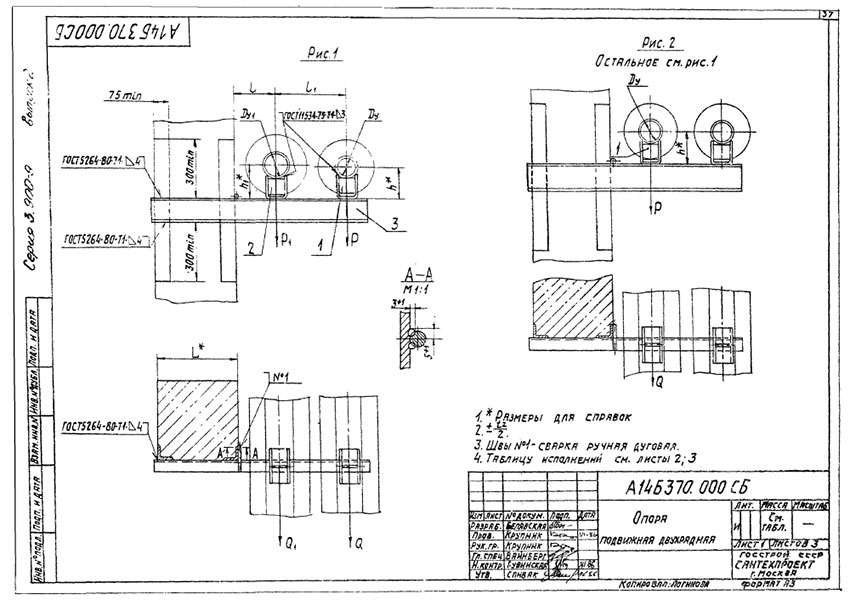

Опора А14Б 370.000. Подвижная двухрядная

Таблица №29

Обозначение	Рис.	Условный проход, мм		Размеры, мм					Доп. нагрузки, кгс				Масса, кг
		Условный проход, мм		Размеры, мм					Вертик.		Горизонт.
		ДУ	ДУ₁	L	l	l₁	h	h₁	Р	Р₁	Q	Q₁
А14Б 370.000	1	100	125	400	210	335	156	168	157	220	47,1	66	14,2
А14Б 370.000-01	1	100	125	400	210	335	206	219	157	220	47,1	66	15,2
А14Б 370.000-02	1	100	150	400	220	345	156	180	157	325	47,1	97,5	16,8
А14Б 370.000-03	1	100	150	400	220	345	206	230	157	325	47,1	97,5	18,0
А14Б 370.000-04	1	100	200	400	260	385	156	212	157	860	47,1	258	24,9
А14Б 370.000-05	1	100	200	400	260	385	206	262	157	860	47,1	258	26,2
А14Б 370.000-06	1	100	250	400	290	415	156	239	157	1153	47,1	346,9	32,2
А14Б 370.000-07	1	100	250	400	290	415	206	289	157	1153	47,1	346,9	33,5
А14Б 370.000-08	2	125	-	400	210	350	168	-	220	-	66	-	15,3
А14Б 370.000-09	2	125	-	400	210	350	218	-	220	-	66	-	17,3
А14Б 370.000-10	1	125	150	400	220	360	168	180	220	325	66	97,5	18,1
А14Б 370.000-11	1	125	150	400	220	360	218	230	220	325	66	97,5	19,2
А14Б 370.000-12	1	125	200	400	260	400	168	212	220	860	66	258	27,9
А14Б 370.000-13	1	125	200	400	260	400	218	262	220	860	66	258	29,2
А14Б 370.000-14	1	125	250	400	290	430	168	239	220	1153	66	346,9	32,5
А14Б 370.000-15	1	125	250	400	290	430	218	289	220	1153	66	346,9	33,8
А14Б 370.000-16	2	150	-	400	220	370	180	-	325	-	97,5	-	20,9
А14Б 370.000-17	2	150	-	400	220	370	230	-	325	-	97,5	-	22,2
А14Б 370.000-18	1	150	200	400	260	410	180	212	325	860	97,5	258	31,9
А14Б 370.000-19	1	150	200	400	260	410	230	262	325	860	97,5	258	33,4
А14Б 370.000-20	1	100	125	600	210	335	156	168	157	220	47,1	66	16,3
А14Б 370.000-21	1	100	125	600	210	335	206	219	157	220	47,1	66	17,3
А14Б 370.000-22	1	100	150	600	220	345	156	180	157	325	47,1	97,5	19,3
А14Б 370.000-23	1	100	150	600	220	345	206	230	157	325	47,1	97,5	20,5
А14Б 370.000-24	1	100	200	600	260	385	156	212	157	860	47,1	258	28,4
А14Б 370.000-25	1	100	200	600	260	385	206	262	157	860	47,1	258	29,7
А14Б 370.000-26	1	100	250	600	290	415	156	239	157	1153	47,1	346,9	36,8
А14Б 370.000-27	1	100	250	600	290	415	206	289	157	1153	47,1	346,9	38,1
А14Б 370.000-28	2	125	-	600	210	350	168	-	220	-	66	-	18,7
А14Б 370.000-29	2	125	-	600	210	350	218	-	220	-	66	-	19,7
А14Б 370.000-30	1	125	150	600	220	360	168	180	220	325	66	97,5	20,8
А14Б 370.000-31	1	125	150	600	220	360	218	230	220	325	66	97,5	21,9
А14Б 370.000-32	1	125	200	600	260	400	168	212	220	860	66	258	31,9
А14Б 370.000-33	1	125	200	600	260	400	218	262	220	860	66	258	33,2
А14Б 370.000-34	1	125	250	600	290	430	168	239	220	1153	66	346,9	37,0
А14Б 370.000-35	1	125	250	600	290	430	218	289	220	1153	66	346,9	38,3
А14Б 370.000-36	2	150	-	600	220	370	180	-	325	-	97,5	-	23,9
А14Б 370.000-37	2	150	-	600	220	370	230	-	325	-	97,5	-	25,2
А14Б 370.000-38	1	150	200	600	260	410	180	212	325	860	97,5	258	36,4
А14Б 370.000-39	1	150	200	600	260	410	230	262	325	860	97,5	258	37,9

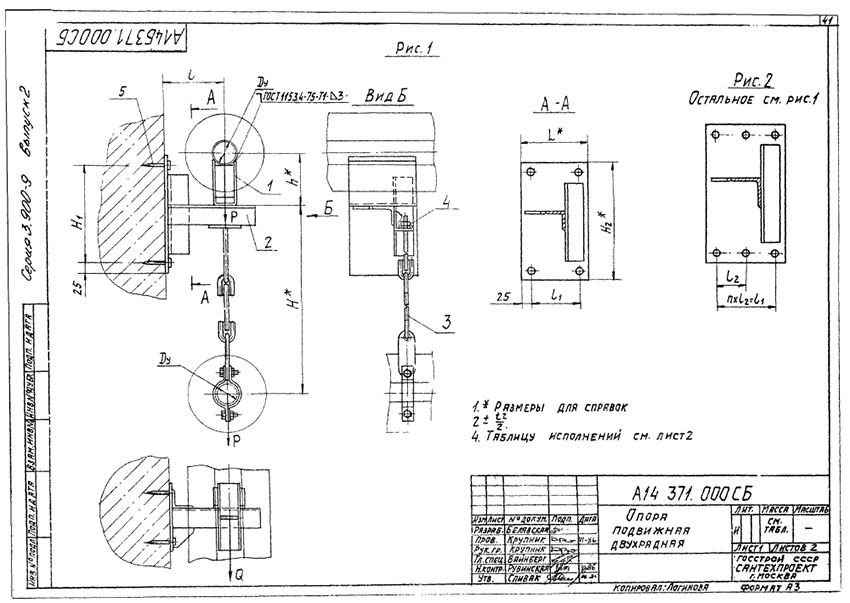

Опора А14Б 371.000

Конструкция и размеры

Опора А14Б 371.000. Подвижная двухрядная

Таблица №30

Обозначение	Рис.	Условный проход ДУ, мм	Размеры, мм								n	Доп. нагрузки, кгс		Масса, кг
			Размеры, мм									Вертик.	Горизонт.
			Н	Н₁	Н₂	h	L	l	l₁	l₂		Р	Q
А14Б 371.000	1	50	550	250	300	132	170	150	120	-	-	51	15,3	4,5
А14Б 371.000-01	1	50	550	250	300	182	170	150	120	-	-	51	15,3	4,9
А14Б 371.000-02	1	65	563	250	300	140	185	160	135	-	-	78	23,4	4,8
А14Б 371.000-03	1	65	563	250	300	190	185	160	135	-	-	78	23,4	5,2
А14Б 371.000-04	2	80	695	300	350	147	200	185	150	75	2	107	32,1	5,8
А14Б 371.000-05	2	80	695	300	350	197	200	185	150	75	2	107	32,1	6,2
А14Б 371.000-06	2	100	715	300	350	156	245	190	195	65	3	157	47,1	8,3
А14Б 371.000-07	2	100	715	300	350	206	245	190	195	65	3	157	47,1	8,7

Опора А14Б 371.000

Конструкция и размеры

Опора А14Б 371.000. Подвижная двухрядная

Таблица №30

Обозначение	Рис.	Условный проход ДУ, мм	Размеры, мм								n	Доп. нагрузки, кгс		Масса, кг
			Размеры, мм									Вертик.	Горизонт.
			Н	Н₁	Н₂	h	L	l	l₁	l₂		Р	Q
А14Б 371.000	1	50	550	250	300	132	170	150	120	-	-	51	15,3	4,5
А14Б 371.000-01	1	50	550	250	300	182	170	150	120	-	-	51	15,3	4,9
А14Б 371.000-02	1	65	563	250	300	140	185	160	135	-	-	78	23,4	4,8
А14Б 371.000-03	1	65	563	250	300	190	185	160	135	-	-	78	23,4	5,2
А14Б 371.000-04	2	80	695	300	350	147	200	185	150	75	2	107	32,1	5,8
А14Б 371.000-05	2	80	695	300	350	197	200	185	150	75	2	107	32,1	6,2
А14Б 371.000-06	2	100	715	300	350	156	245	190	195	65	3	157	47,1	8,3
А14Б 371.000-07	2	100	715	300	350	206	245	190	195	65	3	157	47,1	8,7

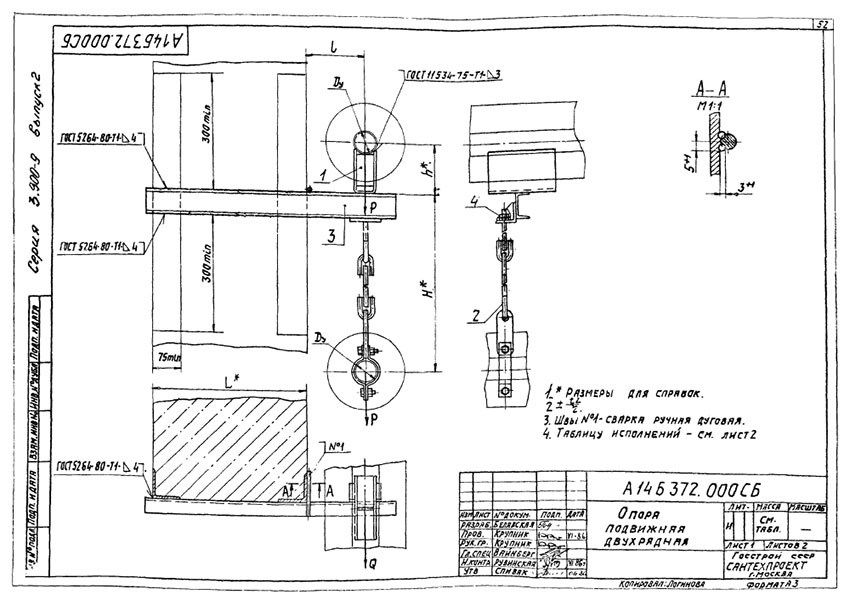

Опора А14Б 372.000

Конструкция и размеры

Опора А14Б 372.000. Подвижная двухрядная

Таблица №31

Обозначение	Размеры, мм						Масса, кг
Обозначение	L	l	l₁	l₂	h	d	Масса, кг
А14Б 372.000	645	415	150	40	30	12	4,2
А14Б 372.000-01	655	415	160	40	30	12	4,3
А14Б 372.000-02	680	415	185	40	30	14	5,2
А14Б 372.000-03	760	415	195	45	45	14	6,3
А14Б 372.000-04	845	615	150	40	30	12	5,4
А14Б 372.000-05	855	615	160	40	30	12	5,5
А14Б 372.000-06	880	615	185	40	30	14	6,6
А14Б 372.000-07	960	615	195	45	45	14	7,7
А14Б 372.000-08	725	415	210	45	45	14	7,1
А14Б 372.000-09	735	415	220	45	45	14	8,5
А14Б 372.000-10	820	415	260	45	45	14	13,4
А14Б 372.000-11	850	415	290	45	45	14	17,8
А14Б 372.000-12	725	415	210	45	45	18	7,1
А14Б 372.000-13	735	415	220	45	45	18	8,5
А14Б 372.000-14	820	415	260	45	45	18	13,4
А14Б 372.000-15	850	415	290	45	45	18	17,8
А14Б 372.000-16	820	415	260	45	45	18	18,2
А14Б 372.000-17	925	615	210	45	45	14	8,8
А14Б 372.000-18	935	615	220	45	45	14	10,6
А14Б 372.000-19	1020	615	260	45	45	14	16,5
А14Б 372.000-20	1050	615	290	45	45	14	21,8
А14Б 372.000-21	925	615	210	45	45	18	8,8
А14Б 372.000-22	935	615	220	45	45	18	10,6
А14Б 372.000-23	1020	615	260	45	45	18	16,5
А14Б 372.000-24	1050	615	290	45	45	18	21,8
А14Б 372.000-25	1020	615	260	45	45	18	22,4
А14Б 372.000-26	875	415	150	40	30	12	6,6
А14Б 372.000-27	905	415	160	40	30	12	6,8
А14Б 372.000-28	980	415	185	40	30	14	8,9
А14Б 372.000-29	1075	615	150	40	30	12	8,0
А14Б 372.000-30	1105	615	160	40	30	12	8,2
А14Б 372.000-31	1180	615	185	40	30	14	10,6
А14Б 372.000-32	945	415	185	40	30	14	7,1
А14Б 372.000-33	965	415	195	45	45	14	9,2
А14Б 372.000-34	995	415	210	45	45	18	11,2
А14Б 372.000-35	1015	415	220	45	45	18	13,4
А14Б 372.000-36	1095	415	260	45	45	18	25,7
А14Б 372.000-37	1000	415	195	45	45	14	11,3
А14Б 372.000-38	1030	415	210	45	45	18	13,6
А14Б 372.000-39	1050	415	220	45	45	18	14,9
А14Б 372.000-40	1130	415	260	45	45	18	26,5
А14Б 372.000-41	1030	415	195	45	45	14	11,6
А14Б 372.000-42	1055	415	210	45	45	18	13,9
А14Б 372.000-43	1080	415	220	45	45	18	16,2
А14Б 372.000-44	1145	615	185	40	30	14	9,0
А14Б 372.000-45	1165	615	195	45	45	14	10,9
А14Б 372.000-46	1195	615	210	45	45	18	13,3
А14Б 372.000-47	1215	615	220	45	45	18	15,8
А14Б 372.000-48	1295	615	260	45	45	18	30,3
А14Б 372.000-49	1200	615	195	45	45	14	13,4
А14Б 372.000-50	1230	615	210	45	45	18	16,0
А14Б 372.000-51	1250	615	220	45	45	18	17,5
А14Б 372.000-52	1330	615	260	45	45	18	31,1
А14Б 372.000-53	1230	615	195	45	45	14	13,7
А14Б 372.000-54	1255	615	210	45	45	18	16,3
А14Б 372.000-55	1280	615	220	45	45	18	19,1

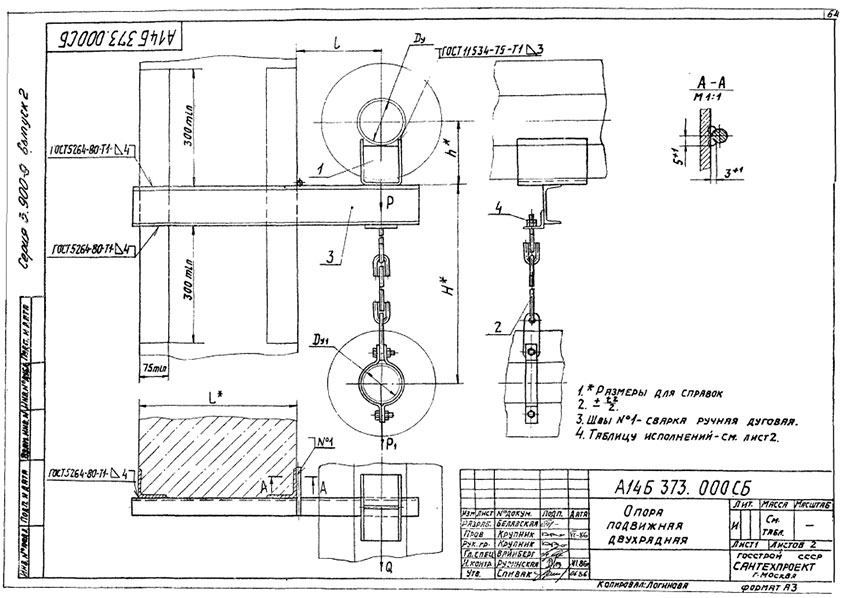

Опора А14Б 373.000

Конструкция и размеры

Опора А14Б 373.000. Подвижная двухрядная

Таблица №32

Обозначение	Условный проход, мм		Размеры, мм				Доп. нагрузки, кгс			Масса, кг
	Условный проход, мм		Размеры, мм				Вертик.		Горизонт.
	ДУ	ДУ₁	L	l	H	h	Р	Р₁	Q
А14Б 373.000	125	100	400	210	740	168	220	157	66	10,3
А14Б 373.000-01	125	100	400	210	740	218	220	157	66	10,6
А14Б 373.000-02	150	100	400	220	760	180	325	157	97,5	12,1
А14Б 373.000-03	150	100	400	220	760	230	325	157	97,5	12,8
А14Б 373.000-04	200	100	400	260	800	212	860	157	258	18,2
А14Б 373.000-05	200	100	400	260	800	262	860	157	258	19,0
А14Б 373.000-06	250	100	400	290	840	239	1153	157	345,9	22,5
А14Б 373.000-07	250	100	400	290	840	289	1153	157	345,9	23,3
А14Б 373.000-08	125	125	400	210	780	168	220	220	66	11,9
А14Б 373.000-09	125	125	400	210	780	218	220	220	66	12,4
А14Б 373.000-10	150	125	400	220	800	180	325	220	97,5	13,7
А14Б 373.000-11	150	125	400	220	800	230	325	220	97,5	14,4
А14Б 373.000-12	200	125	400	260	840	212	860	220	258	19,8
А14Б 373.000-13	200	125	400	260	840	262	860	220	258	20,6
А14Б 373.000-14	250	125	400	290	880	239	1153	220	345,9	24,1
А14Б 373.000-15	250	125	400	290	880	289	1153	220	345,9	24,9
А14Б 373.000-16	200	200	400	260	1020	212	860	860	258	26,0
А14Б 373.000-17	200	200	400	260	1020	262	860	860	258	26,8
А14Б 373.000-18	125	100	600	210	740	168	220	157	66	12,0
А14Б 373.000-19	125	100	600	210	740	218	220	157	66	12,5
А14Б 373.000-20	150	100	600	220	760	180	325	157	97,5	14,3
А14Б 373.000-21	150	100	600	220	760	230	325	157	97,5	14,9
А14Б 373.000-22	200	100	600	260	800	212	860	157	258	21,3
А14Б 373.000-23	200	100	600	260	800	262	860	157	258	22,1
А14Б 373.000-24	250	100	600	290	840	239	1153	157	345,9	26,5
А14Б 373.000-25	250	100	600	290	840	289	1153	157	345,9	27,3
А14Б 373.000-26	125	125	600	210	780	168	220	220	66	13,6
А14Б 373.000-27	125	125	600	210	780	218	220	220	66	14,1
А14Б 373.000-28	150	125	600	220	800	180	325	220	97,5	15,8
А14Б 373.000-29	150	125	600	220	800	230	325	220	97,5	16,5
А14Б 373.000-30	200	125	600	260	840	212	860	220	258	22,9
А14Б 373.000-31	200	125	600	260	840	262	860	220	258	23,7
А14Б 373.000-32	250	125	600	290	880	239	1153	220	345,9	28,1
А14Б 373.000-33	250	125	600	290	880	289	1153	220	345,9	28,9
А14Б 373.000-34	200	200	600	260	1020	212	860	860	258	30,2
А14Б 373.000-35	200	200	600	260	1020	262	860	860	258	31,0

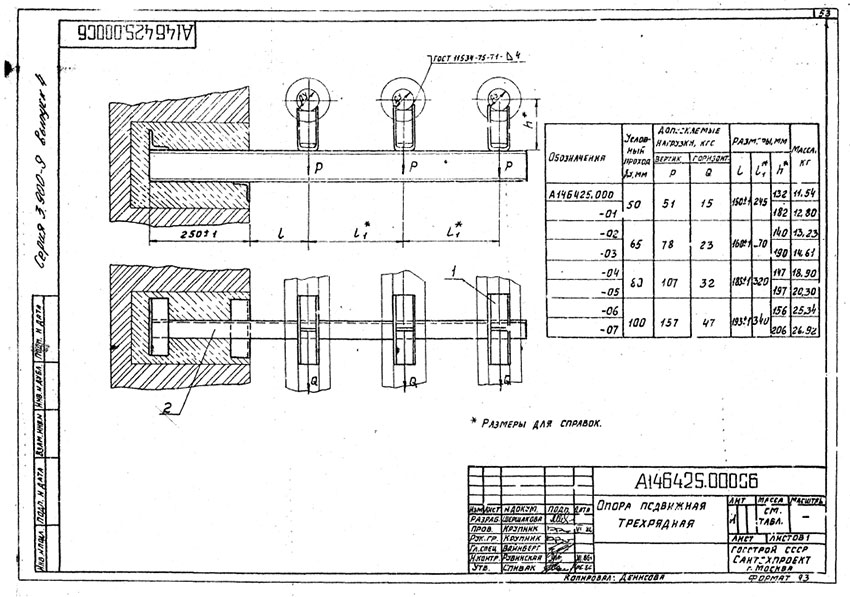

Опора А14Б 374.000

Конструкция и размеры

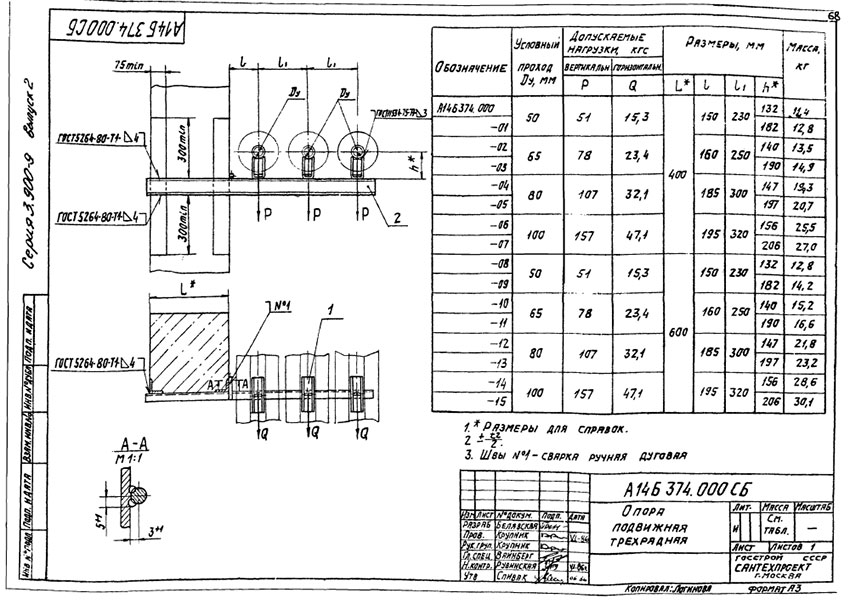

Опора А14Б 374.000. Подвижная трехрядная

Таблица №33

Обозначение	Условный проход ДУ, мм	Размеры, мм				Доп. нагрузки, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	l	l₁	h	Р	Q
А14Б 374.000	50	400	150	230	132	51	15,3	11,4
А14Б 374.000-01	50	400	150	230	182	51	15,3	12,8
А14Б 374.000-02	65	400	160	250	140	78	23,4	13,5
А14Б 374.000-03	65	400	160	250	190	78	23,4	14,9
А14Б 374.000-04	80	400	185	300	147	107	32,1	19,3
А14Б 374.000-05	80	400	185	300	197	107	32,1	20,7
А14Б 374.000-06	100	400	195	320	156	157	47,1	25,5
А14Б 374.000-07	100	400	195	320	206	157	47,1	27,0
А14Б 374.000-08	50	600	150	230	132	51	15,3	12,8
А14Б 374.000-09	50	600	150	230	182	51	15,3	14,2
А14Б 374.000-10	65	600	160	250	140	78	23,4	15,2
А14Б 374.000-11	65	600	160	250	190	78	23,4	16,6
А14Б 374.000-12	80	600	185	300	147	107	32,1	21,8
А14Б 374.000-13	80	600	185	300	197	107	32,1	23,2
А14Б 374.000-14	100	600	195	320	156	157	47,1	28,6
А14Б 374.000-15	100	600	195	320	206	157	47,1	30,1

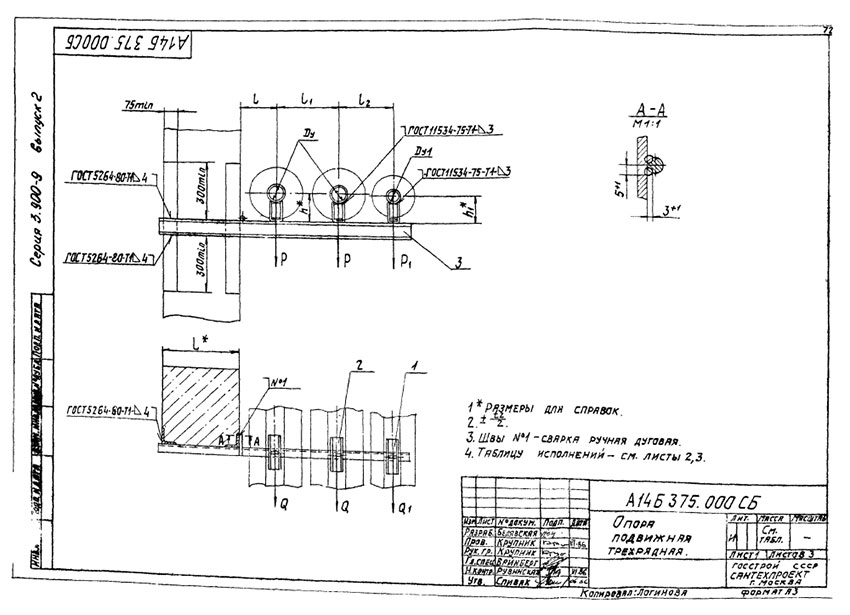

Опора А14Б 375.000

Конструкция и размеры

Опора А14Б 375.000. Подвижная трехрядная

Таблица №34

Обозначение	Условный проход, мм		Размеры, мм						Доп. нагрузки, кгс				Масса, кг
	Условный проход, мм		Размеры, мм						Вертик.		Горизонт.
	ДУ	ДУ₁	L	l	l₁	l₂	h	h₁	Р	Р₁	Q	Q₁
А14Б 375.000	80	50	400	185	300	265	147	132	107	51	32,1	15,3	16,5
А14Б 375.000-01	80	50	400	185	300	265	197	182	107	51	32,1	15,3	17,9
А14Б 375.000-02	100	50	400	195	320	275	156	132	157	51	47,1	15,3	20,3
А14Б 375.000-03	100	50	400	195	320	275	206	182	157	51	47,1	15,3	21,8
А14Б 375.000-04	125	50	400	210	350	290	168	132	220	51	66	15,3	22,2
А14Б 375.000-05	125	50	400	210	350	290	218	182	220	51	66	15,3	23,7
А14Б 375.000-06	150	50	400	220	370	300	180	132	325	51	97,5	15,3	29,3
А14Б 375.000-07	150	50	400	220	370	300	230	182	325	51	97,5	15,3	31,1
А14Б 375.000-08	100	80	400	195	320	310	156	147	157	107	47,1	32,1	21,9
А14Б 375.000-09	100	80	400	195	320	310	206	197	157	107	47,1	32,1	23,4
А14Б 375.000-10	125	80	400	210	350	325	168	147	220	107	66	32,1	25,4
А14Б 375.000-11	125	80	400	210	350	325	218	197	220	107	66	32,1	26,9
А14Б 375.000-12	150	80	400	220	370	335	180	147	325	107	97,5	32,1	33,2
А14Б 375.000-13	150	80	400	220	370	335	230	197	325	107	97,5	32,1	35,1
А14Б 375.000-14	125	100	400	210	350	335	168	156	220	157	66	47,1	29,0
А14Б 375.000-15	125	100	400	210	350	335	218	206	220	157	66	47,1	30,5
А14Б 375.000-16	150	100	400	220	370	345	180	156	325	157	97,5	47,1	34,4
А14Б 375.000-17	150	100	400	220	370	345	230	206	325	157	97,5	47,1	37,8
А14Б 375.000-18	80	50	600	185	300	265	147	132	107	51	32,1	15,3	18,6
А14Б 375.000-19	80	50	600	185	300	265	197	182	107	51	32,1	15,3	20,0
А14Б 375.000-20	100	50	600	195	320	275	156	132	157	51	47,1	15,3	22,7
А14Б 375.000-21	100	50	600	195	320	275	206	182	157	51	47,1	15,3	24,2
А14Б 375.000-22	125	50	600	210	350	290	168	132	220	51	66	15,3	24,8
А14Б 375.000-23	125	50	600	210	350	290	218	182	220	51	66	15,3	26,3
А14Б 375.000-24	150	50	600	220	370	300	180	132	325	51	97,5	15,3	32,7
А14Б 375.000-25	150	50	600	220	370	300	230	182	325	51	97,5	15,3	34,5
А14Б 375.000-26	100	80	600	195	320	310	156	147	157	107	47,1	32,1	24,6
А14Б 375.000-27	100	80	600	195	320	310	206	197	157	107	47,1	32,1	26,1
А14Б 375.000-28	125	80	600	210	350	325	168	147	220	107	66	32,1	28,4
А14Б 375.000-29	125	80	600	210	350	325	218	197	220	107	66	32,1	29,9
А14Б 375.000-30	150	80	600	220	370	335	180	147	325	107	97,5	32,1	37,2
А14Б 375.000-31	150	80	600	220	370	335	230	197	325	107	97,5	32,1	39,1
А14Б 375.000-32	125	100	600	210	350	335	168	156	220	157	66	47,1	32,5
А14Б 375.000-33	125	100	600	210	350	335	218	206	220	157	66	47,1	34,0
А14Б 375.000-34	150	100	600	220	370	345	180	156	325	157	97,5	47,1	40,2
А14Б 375.000-35	150	100	600	220	370	345	230	206	325	157	97,5	47,1	42,0

Опора А14Б 376.000

Конструкция и размеры

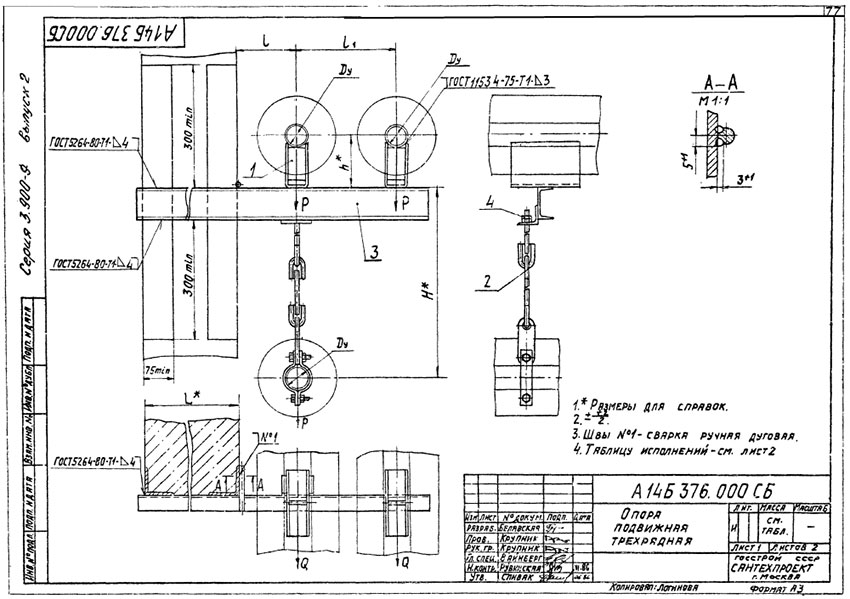

Опора А14Б 376.000. Подвижная трехрядная

Таблица №35

Обозначение	Условный проход ДУ, мм	Размеры, мм					Доп. нагрузки, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		L	l	l₁	Н	h	Р	Q
А14Б 376.000	50	400	150	230	680	132	51	15,3	10,2
А14Б 376.000-01	50	400	150	230	680	182	51	15,3	11,1
А14Б 376.000-02	65	400	160	250	680	140	78	23,4	10,3
А14Б 376.000-03	65	400	160	250	680	190	78	23,4	11,3
А14Б 376.000-04	80	400	185	300	720	147	107	32,1	12,8
А14Б 376.000-05	80	400	185	300	720	197	107	32,1	13,8
А14Б 376.000-06	50	600	150	230	680	132	51	15,3	11,6
А14Б 376.000-07	50	600	150	230	680	182	51	15,3	12,5
А14Б 376.000-08	65	600	160	250	680	140	78	23,4	11,7
А14Б 376.000-09	65	600	160	250	680	190	78	23,4	12,7
А14Б 376.000-10	80	600	185	300	720	147	107	32,1	14,5
А14Б 376.000-11	80	600	185	300	720	197	107	32,1	15,5

Опора А14Б 377.000

Конструкция и размеры

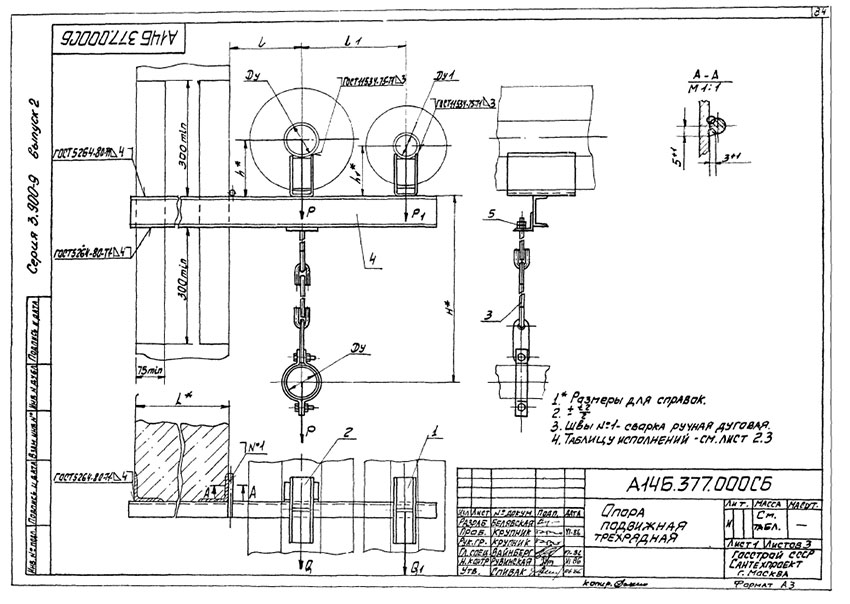

Опора А14Б 377.000. Подвижная трехрядная

Таблица №36

Обозначение	Условный проход, мм		Размеры, мм						Доп. нагрузки, кгс				Масса, кг
	Условный проход, мм		Размеры, мм						Вертик.		Горизонт.
	ДУ	ДУ₁	L	l	l₁	Н	h	h₁	Р	Р₁	Q	Q₁
А14Б 377.000	80	50	400	185	265	700	147	132	107	51	32,1	15,3	11,1
А14Б 377.000-01	80	50	400	185	265	700	197	182	107	51	32,1	15,3	12,0
А14Б 377.000-02	100	50	400	195	275	740	156	132	157	51	47,1	15,3	13,7
А14Б 377.000-03	100	50	400	195	275	740	206	182	157	51	47,1	15,3	14,7
А14Б 377.000-04	125	50	400	210	290	800	168	132	220	51	66	15,3	17,2
А14Б 377.000-05	125	50	400	210	290	800	218	182	220	51	66	15,3	18,2
А14Б 377.000-06	150	50	400	220	300	830	180	132	325	51	97,5	15,3	20,2
А14Б 377.000-07	150	50	400	220	300	830	230	182	325	51	97,5	15,3	21,4
А14Б 377.000-08	200	50	400	260	340	1020	212	132	860	51	258	15,3	34,7
А14Б 377.000-09	200	50	400	260	340	1020	262	182	860	51	258	15,3	36,0
А14Б 377.000-10	100	80	400	195	310	760	156	147	157	107	47,1	32,1	15,8
А14Б 377.000-11	100	80	400	195	310	760	206	197	157	107	47,1	32,1	16,7
А14Б 377.000-12	125	80	400	210	325	820	168	147	220	107	66	32,1	19,6
А14Б 377.000-13	125	80	400	210	325	820	218	197	220	107	66	32,1	20,6
А14Б 377.000-14	150	80	400	220	335	830	180	147	325	107	97,5	32,1	21,7
А14Б 377.000-15	150	80	400	220	335	830	230	197	325	107	97,5	32,1	22,8
А14Б 377.000-16	200	80	400	260	375	1020	212	147	860	107	258	32,1	35,5
А14Б 377.000-17	200	80	400	260	375	1020	267	197	860	107	258	32,1	36,8
А14Б 377.000-18	100	100	400	195	320	760	156	156	157	157	47,1	47,1	16,5
А14Б 377.000-19	100	100	400	195	320	760	206	206	157	157	47,1	47,1	17,5
А14Б 377.000-20	125	100	400	210	330	820	168	156	220	157	66	47,1	20,3
А14Б 377.000-21	125	100	400	210	330	820	218	206	220	157	66	47,1	21,3
А14Б 377.000-22	150	100	400	220	345	850	180	156	325	157	97,5	47,1	23,4
А14Б 377.000-23	150	100	400	220	345	850	230	206	325	157	97,5	47,1	24,6
А14Б 377.000-24	80	50	600	185	265	700	147	132	107	51	32,1	15,3	13,0
А14Б 377.000-25	80	50	600	185	265	700	197	182	107	51	32,1	15,3	13,9
А14Б 377.000-26	100	50	600	195	275	740	156	132	157	51	47,1	15,3	15,4
А14Б 377.000-27	100	50	600	195	275	740	206	182	157	51	47,1	15,3	16,4
А14Б 377.000-28	125	50	600	210	290	800	168	132	220	51	66	15,3	19,3
А14Б 377.000-29	125	50	600	210	290	800	218	182	220	51	66	15,3	20,3
А14Б 377.000-30	150	50	600	220	300	830	180	132	325	51	97,5	15,3	22,7
А14Б 377.000-31	150	50	600	220	300	830	230	182	325	51	97,5	15,3	23,8
А14Б 377.000-32	200	50	600	260	340	1020	212	132	860	51	258	15,3	39,3
А14Б 377.000-33	200	50	600	260	340	1020	262	182	860	51	258	15,3	40,6
А14Б 377.000-34	100	80	600	195	310	760	156	147	157	107	47,1	32,1	17,9
А14Б 377.000-35	100	80	600	195	310	760	206	197	157	107	47,1	32,1	18,8
А14Б 377.000-36	125	80	600	210	325	820	168	147	220	107	66	32,1	22,0
А14Б 377.000-37	125	80	600	210	325	820	218	197	220	107	66	32,1	23,0
А14Б 377.000-38	150	80	600	220	335	830	180	147	325	107	97,5	32,1	24,3
А14Б 377.000-39	150	80	600	220	335	830	230	197	325	107	97,5	32,1	25,4
А14Б 377.000-40	200	80	600	260	375	1020	212	147	860	107	258	32,1	40,1
А14Б 377.000-41	200	80	600	260	375	1020	267	197	860	107	258	32,1	41,4
А14Б 377.000-42	100	100	600	195	320	760	156	156	157	157	47,1	47,1	18,6
А14Б 377.000-43	100	100	600	195	320	760	206	206	157	157	47,1	47,1	19,6
А14Б 377.000-44	125	100	600	210	330	820	168	156	220	157	66	47,1	22,7
А14Б 377.000-45	125	100	600	210	330	820	218	206	220	157	66	47,1	23,7
А14Б 377.000-46	150	100	600	220	345	850	180	156	325	157	97,5	47,1	26,3
А14Б 377.000-47	150	100	600	220	345	850	230	206	325	157	97,5	47,1	27,5

Опора А14Б 378.000

Конструкция и размеры

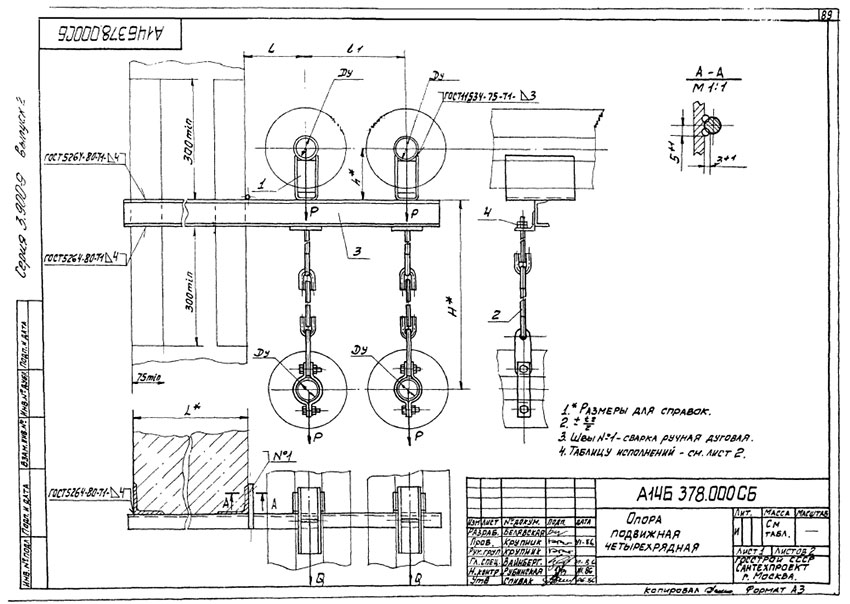

Опора А14Б 378.000. Подвижная четырехрядная

Таблица №37

Обозначение	Условный проход ДУ, мм	Размеры, мм					Доп. нагрузки, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		L	l	l₁	Н	h	Р	Q
А14Б 378.000	50	400	150	230	580	132	51	15,3	11,9
А14Б 378.000-01	50	400	150	230	580	182	51	15,3	12,8
А14Б 378.000-02	65	400	160	250	600	140	78	23,4	13,5
А14Б 378.000-03	65	400	160	250	600	190	78	23,4	14,5
А14Б 378.000-04	80	400	185	300	760	147	107	32,1	18,6
А14Б 378.000-05	80	400	185	300	760	197	107	32,1	19,6
А14Б 378.000-06	100	400	195	320	800	156	157	47,1	23,1
А14Б 378.000-07	100	400	195	320	800	206	157	47,1	24,1
А14Б 378.000-08	50	600	150	230	580	132	51	15,3	13,3
А14Б 378.000-09	50	600	150	230	580	182	51	15,3	14,2
А14Б 378.000-10	65	600	160	250	600	140	78	23,4	15,2
А14Б 378.000-11	65	600	160	250	600	190	78	23,4	16,2
А14Б 378.000-12	80	600	185	300	760	147	107	32,1	21,0
А14Б 378.000-13	80	600	185	300	760	197	107	32,1	22,0
А14Б 378.000-14	100	600	195	320	800	156	157	47,1	26,0
А14Б 378.000-15	100	600	195	320	800	206	157	47,1	27,0

Опора А14Б 379.000

Конструкция и размеры

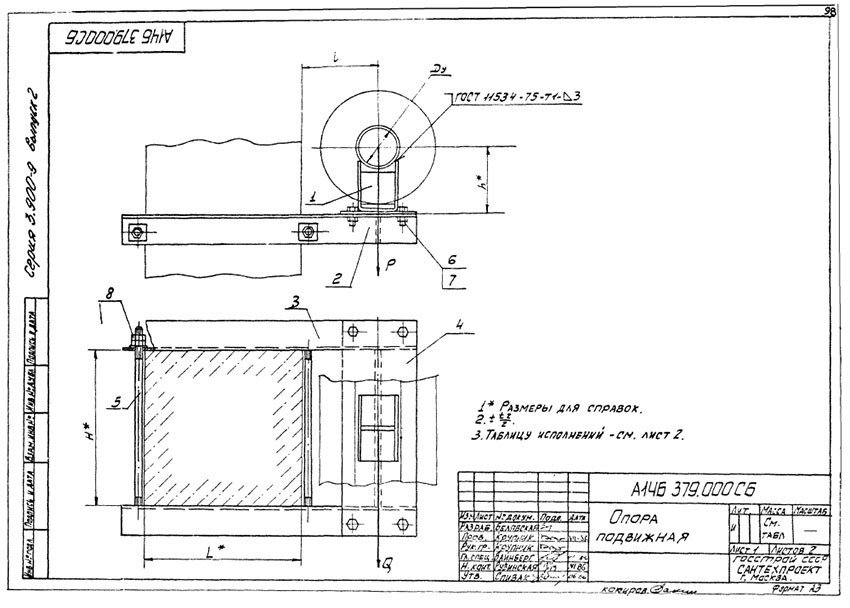

Опора А14Б 379.000. Подвижная

Таблица №38

Обозначение	Условный проход ДУ, мм	Размеры, мм				Доп. нагрузки, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	l	Н	h	Р	Q
А14Б 379.000	100	400	195	400	162	157	47,1	22,1
А14Б 379.000-01	100	400	195	400	212	157	47,1	22,6
А14Б 379.000-02	125	400	210	400	175	220	66	22,2
А14Б 379.000-03	125	400	210	400	225	220	66	22,7
А14Б 379.000-04	150	400	220	400	188	325	97,5	39,3
А14Б 379.000-05	150	400	220	400	238	325	97,5	40,5
А14Б 379.000-06	200	400	260	400	218	860	258	45,6
А14Б 379.000-07	200	400	260	400	268	860	258	45,8
А14Б 379.000-08	250	400	290	400	245	1153	345,9	45,6
А14Б 379.000-09	250	400	290	400	295	1153	345,9	46,3
А14Б 379.000-10	100	600	195	400	162	157	47,1	24,8
А14Б 379.000-11	100	600	195	400	212	157	47,1	25,3
А14Б 379.000-12	125	600	210	400	175	220	66	24,9
А14Б 379.000-13	125	600	210	400	225	220	66	25,4
А14Б 379.000-14	150	600	220	400	188	325	97,5	45,3
А14Б 379.000-15	150	600	220	400	238	325	97,5	46,0
А14Б 379.000-16	200	600	260	400	218	860	258	50,8
А14Б 379.000-17	200	600	260	400	268	860	258	51,6
А14Б 379.000-18	250	600	290	400	245	1153	345,9	51,5
А14Б 379.000-19	250	600	290	400	295	1153	345,9	52,3
А14Б 379.000-20	100	400	195	600	162	157	47,1	26,6
А14Б 379.000-21	100	400	195	600	212	157	47,1	27,1
А14Б 379.000-22	125	400	210	600	175	220	66	26,7
А14Б 379.000-23	125	400	210	600	225	220	66	27,2
А14Б 379.000-24	150	400	220	600	188	325	97,5	43,9
А14Б 379.000-25	150	400	220	600	238	325	97,5	44,6
А14Б 379.000-26	200	400	260	600	218	860	258	49,6
А14Б 379.000-27	200	400	260	600	268	860	258	60,5
А14Б 379.000-28	250	400	290	600	245	1153	345,9	51,3
А14Б 379.000-29	250	400	290	600	295	1153	345,9	51,4

Опора А14Б 380.000

Конструкция и размеры

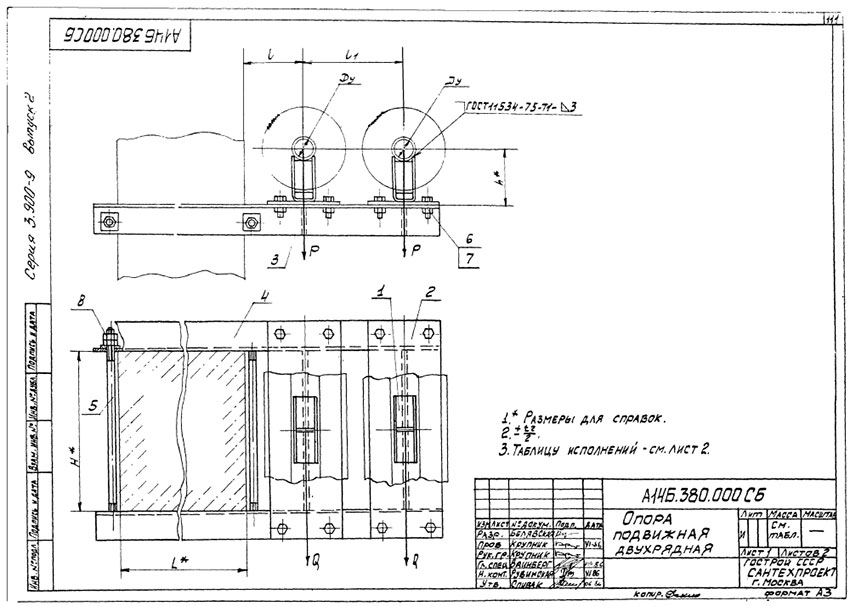

Опора А14Б 380.000. Подвижная двухрядная

Таблица №39

Обозначение	Условный проход ДУ, мм	Размеры, мм					Доп.нагрузки, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		L	l	l₁	Н	h	Р	Q
А14Б 380.000	50	400	150	230	400	138	51	15,3	32,2
А14Б 380.000-01	50	400	150	230	400	188	51	15,3	33,1
А14Б 380.000-02	65	400	160	250	400	146	78	23,4	32,5
А14Б 380.000-03	65	400	160	250	400	196	78	23,4	33,4
А14Б 380.000-04	80	400	185	300	400	153	107	32,1	56,8
А14Б 380.000-05	80	400	185	300	400	203	107	32,1	57,8
А14Б 380.000-06	100	400	195	320	400	162	157	47,1	58,5
А14Б 380.000-07	100	400	195	320	400	212	157	47,1	59,6
А14Б 380.000-08	125	400	210	350	400	175	220	66	61,7
А14Б 380.000-09	125	400	210	350	400	225	220	66	62,7
А14Б 380.000-10	150	400	220	370	400	188	325	97,5	63,5
А14Б 380.000-11	150	400	220	370	400	238	325	97,5	64,9
А14Б 380.000-12	50	600	150	230	400	138	51	15,3	35,0
А14Б 380.000-13	50	600	150	230	400	188	51	15,3	35,9
А14Б 380.000-14	65	600	160	250	400	146	78	23,4	35,1
А14Б 380.000-15	65	600	160	250	400	196	78	23,4	36,0
А14Б 380.000-16	80	600	185	300	400	153	107	32,1	62,9
А14Б 380.000-17	80	600	185	300	400	203	107	32,1	63,8
А14Б 380.000-18	100	600	195	320	400	162	157	47,1	64,8
А14Б 380.000-19	100	600	195	320	400	212	157	47,1	65,8
А14Б 380.000-20	125	600	210	350	400	175	220	66	67,7
А14Б 380.000-21	125	600	210	350	400	225	220	66	68,7
А14Б 380.000-22	150	600	220	370	400	188	325	97,5	69,6
А14Б 380.000-23	150	600	220	370	400	238	325	97,5	70,9
А14Б 380.000-24	50	400	150	230	600	138	51	15,3	41,0
А14Б 380.000-25	50	400	150	230	600	188	51	15,3	41,9
А14Б 380.000-26	65	400	160	250	600	146	78	23,4	41,3
А14Б 380.000-27	65	400	160	250	600	196	78	23,4	42,2
А14Б 380.000-28	80	400	185	300	600	153	107	32,1	65,1
А14Б 380.000-29	80	400	185	300	600	203	107	32,1	66,1
А14Б 380.000-30	100	400	195	320	600	162	157	47,1	66,8
А14Б 380.000-31	100	400	195	320	600	212	157	47,1	67,8
А14Б 380.000-32	125	400	210	350	600	175	220	66	70,3
А14Б 380.000-33	125	400	210	350	600	225	220	66	71,3
А14Б 380.000-34	150	400	220	370	600	188	325	97,5	72,2
А14Б 380.000-35	150	400	220	370	600	238	325	97,5	73,5

Опора А14Б 381.000

Конструкция и размеры

Опора А14Б 381.000. Подвижная

Таблица №40

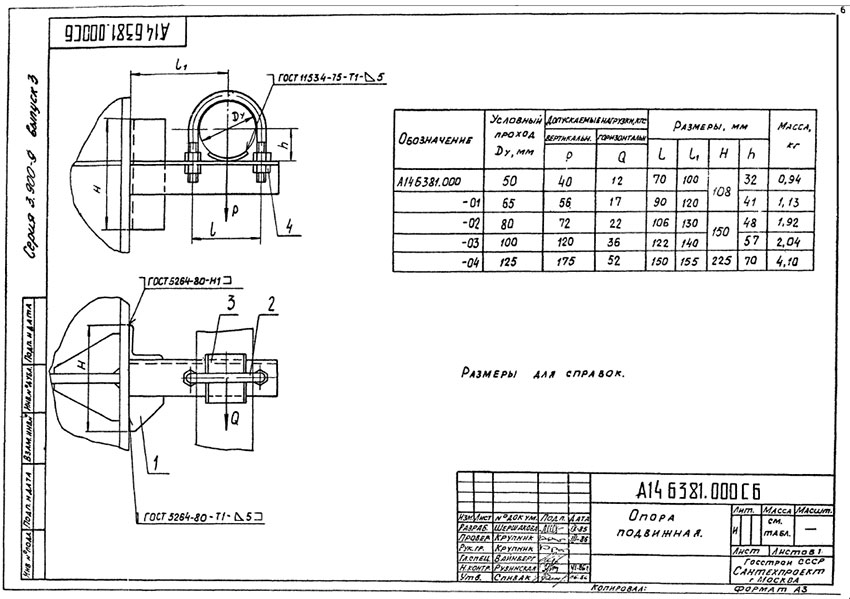

Обозначение	Усл. проход Ду, мм	Размеры, мм				Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	L₁	H	h	Р	Q
А14Б 381.000	50	70	100	108	32	40	12	0,9
А14Б 381.000-01	65	90	120	108	41	56	17	1,1
А14Б 381.000-02	80	106	130	150	48	72	22	1,9
А14Б 381.000-03	100	122	140	150	57	120	36	2,0
А14Б 381.000-04	125	150	155	225	70	175	52	4,1

Опора А14Б 382.000

Конструкция и размеры

Опора А14Б 382.000. Подвижная

Таблица №41

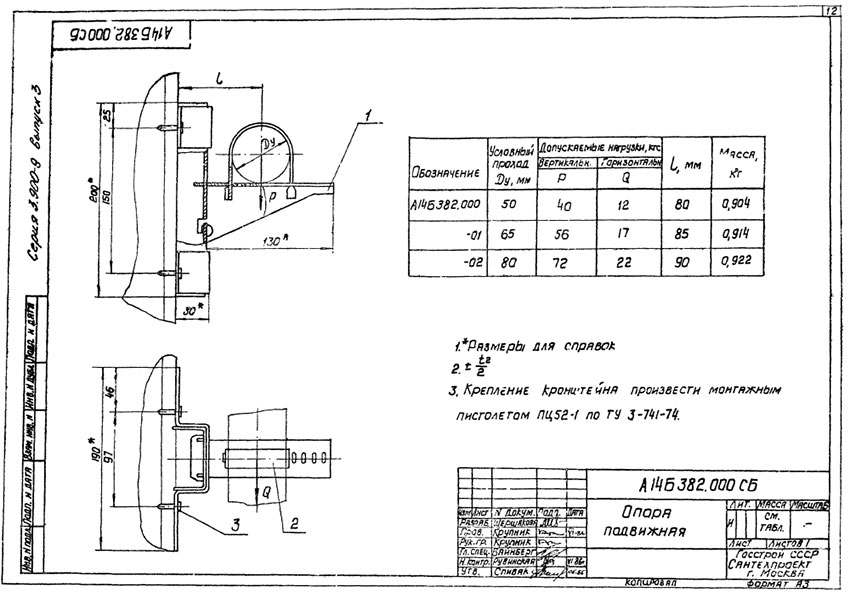

Обозначение	Усл. проход Ду, мм	L, мм	Дополн. нагрузка, кгс		Масса, кг
			Вертик.	Горизонт.
			Р	Q
А14Б 382.000	50	80	40	12	0,904
А14Б 382.000-01	65	85	56	17	0,914
А14Б 382.000-02	80	90	72	22	0,922

Опора А14Б 383.000

Конструкция и размеры

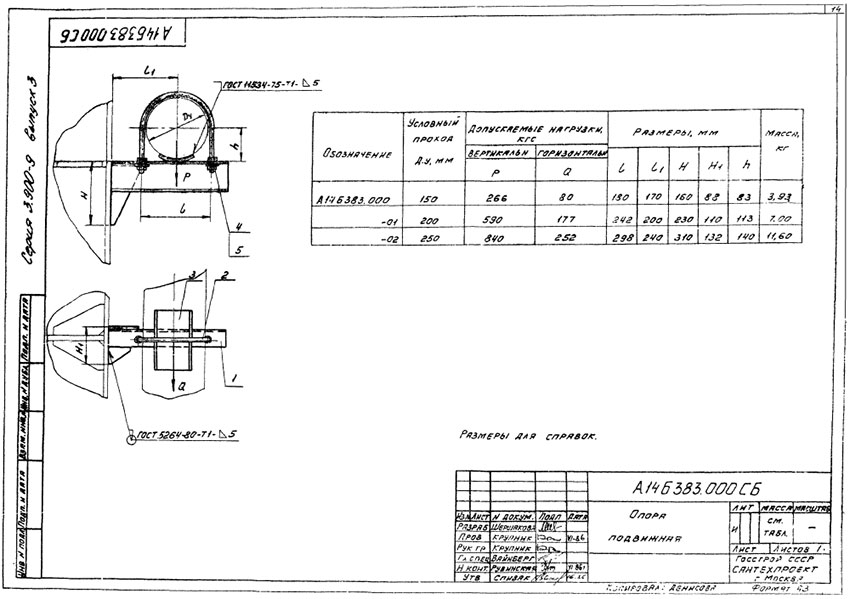

Опора А14Б 383.000. Подвижная

Таблица №42

Обозначение	Усл. проход Ду, мм	Размеры, мм					Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		L	L₁	H	H₁	h	Р	Q
А14Б 383.000	150	180	170	160	88	83	266	80	3,9
А14Б 383.000-01	200	242	200	230	110	113	590	177	7,0
А14Б 383.000-02	250	298	240	310	132	140	840	252	11,6

Опора А14Б 384.000

Конструкция и размеры

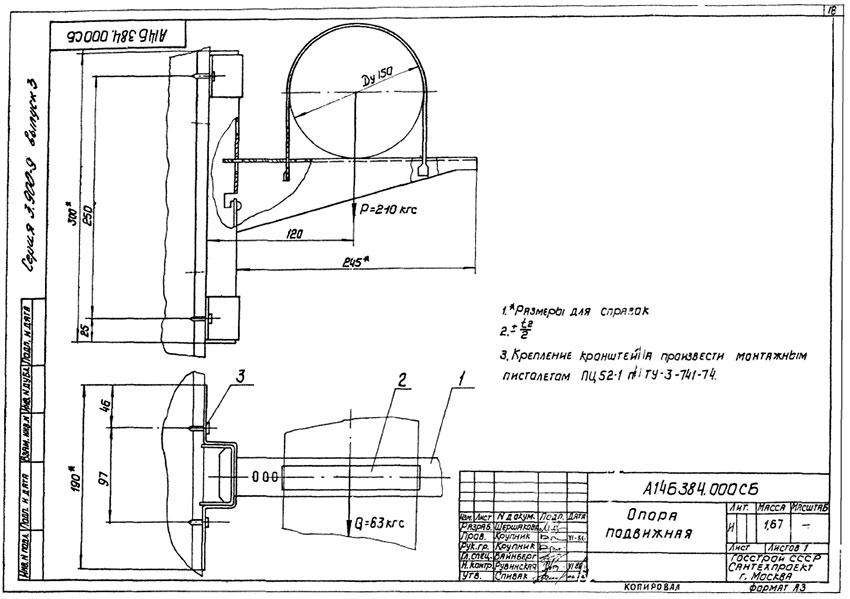

Опора А14Б 384.000. Подвижная

Таблица №43

Обозначение	Ду	Дополн. нагрузка, кгс		Масса, кг
Обозначение	Ду	Р	Q	Масса, кг
А14Б 384.000	150	210	63	1,67

Опора А14Б 385.000

Конструкция и размеры

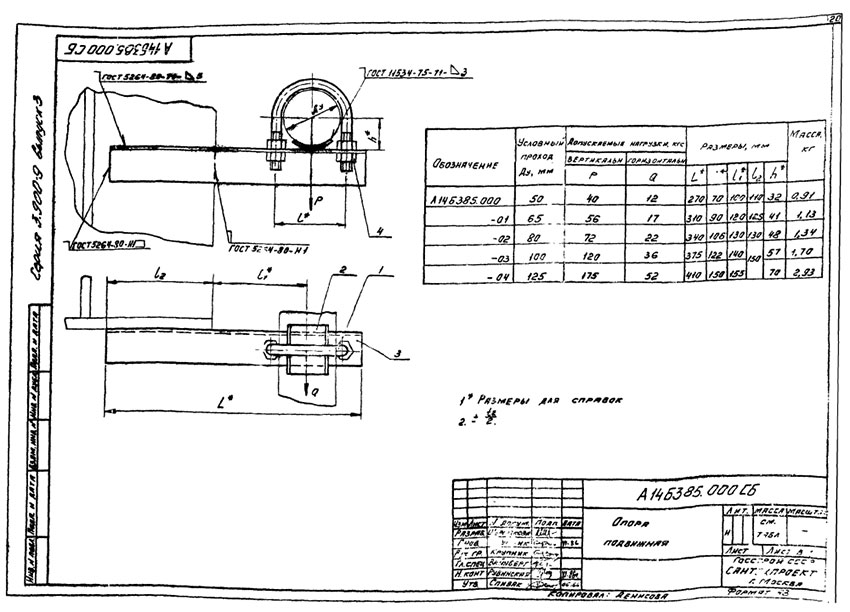

Опора А14Б 385.000. Подвижная

Таблица №44

Обозначение	Усл. проход Ду, мм	Размеры, мм					Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		L	l	l₁	l₂	h	Р	Q
А14Б 385.000	50	270	70	100	110	32	40	12	0,91
А14Б 385.000-01	65	310	90	120	125	41	56	17	1,13
А14Б 385.000-02	80	340	106	130	130	48	72	22	1,34
А14Б 385.000-03	100	375	122	140	150	57	120	36	1,7
А14Б 385.000-04	125	410	150	153	150	70	175	52	2,93

Опора А14Б 386.000

Конструкция и размеры

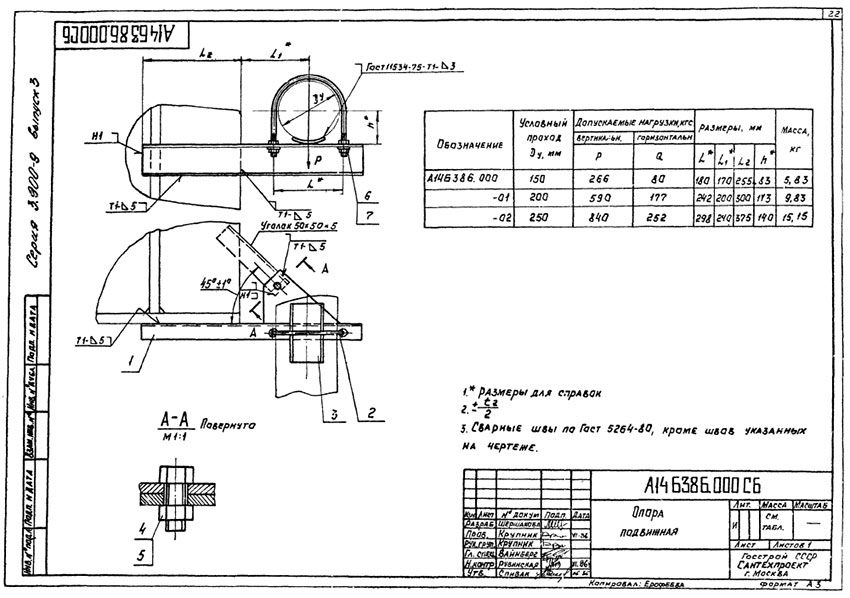

Опора А14Б 386.000. Подвижная

Таблица №45

Обозначение	Усл. проход Ду, мм	Размеры, мм				Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	L₁	L₂	h	Р	Q
А14Б 386.000	150	180	170	255	83	266	80	5,83
А14Б 386.000-01	200	242	200	300	113	590	177	9,83
А14Б 386.000-02	250	298	240	375	140	840	252	15,15

Опора А14Б 387.000

Конструкция и размеры

Опора А14Б 387.000. Двухрядная

Таблица №46

Обозначение	Усл. проход Ду, мм	Размеры, мм		Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм		Вертик.	Горизонт.
		L	L₁	Р	Q
А14Б 387.000	50	75	75	40	12	1,868
А14Б 387.000-01	65	85	85	56	17	1,888
А14Б 387.000-02	80	90	100	72	22	1,904

Опора А14Б 388.000

Конструкция и размеры

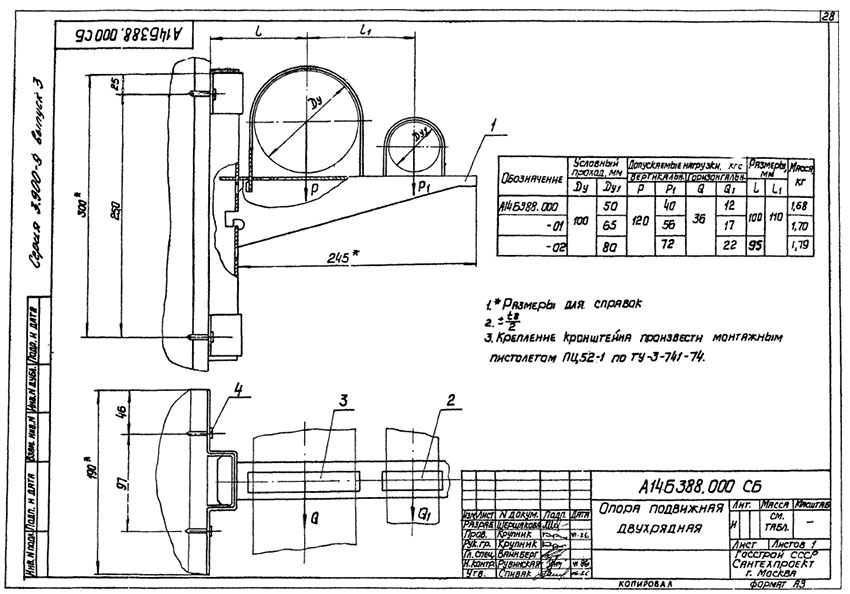

Опора А14Б 388.000. Подвижная двухрядная

Таблица №47

Обозначение	Усл. проход, мм		Дополн. нагрузка, кгс				Размеры, мм		Масса, кг
	Усл. проход, мм		Вертик.		Горизонт.		Размеры, мм
	Ду	Ду₁	Р	Р₁	Q	Q₁	L	L₁
А14Б 388.000	100	50	120	40	36	12	100	110	1,68
А14Б 388.000-01	100	63	120	56	36	17	100	110	1,7
А14Б 388.000-02	100	80	120	72	36	22	95	110	1,79

Опора А14Б 389.000

Конструкция и размеры

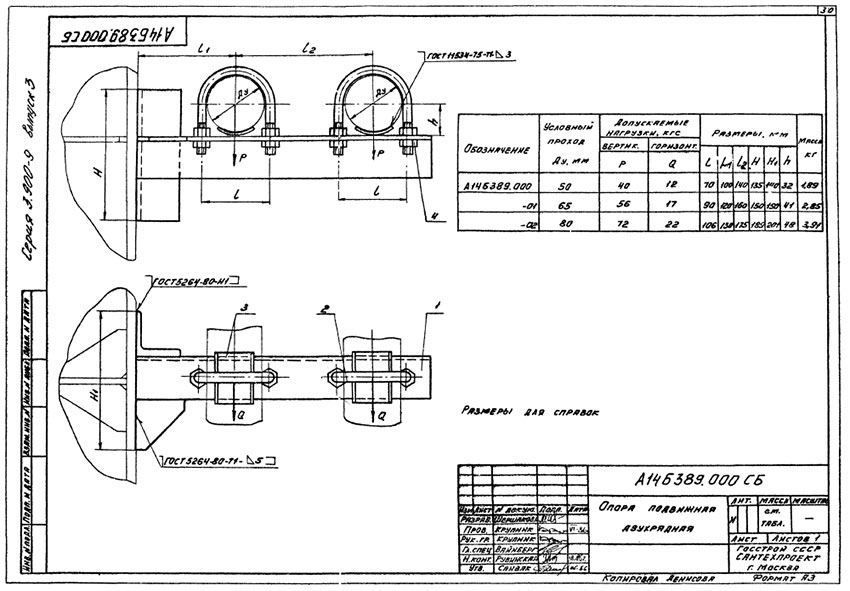

Опора А14Б 389.000. Подвижная двухрядная

Таблица №48

Обозначение	Усл. проход Ду, мм	Размеры, мм						Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм						Вертик.	Горизонт.
		L	L₁	L₂	H	H₁	h	Р	Q
А14Б 389.000	50	70	100	140	135	140	32	40	12	1,89
А14Б 389.000-01	65	90	120	160	150	150	41	56	17	2,85
А14Б 389.000-02	80	106	130	175	185	201	48	72	22	3,91

Опора А14Б 390.000

Конструкция и размеры

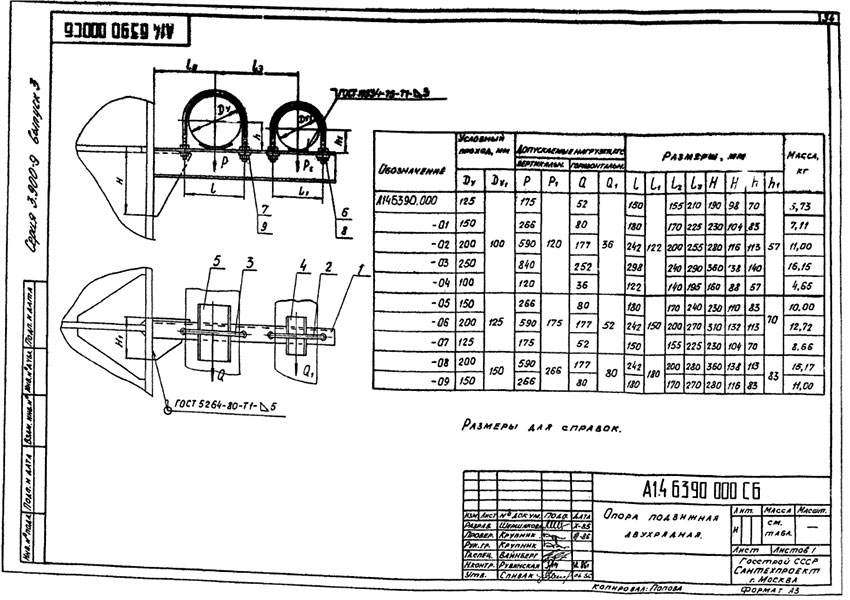

Опора А14Б 390.000. Подвижная двухрядная

Таблица №49

Обозначение	Усл. проход, мм		Размеры, мм								Дополн. нагрузка, кгс				Масса, кг
	Усл. проход, мм		Размеры, мм								Вертик.		Горизонт.
	Ду	Ду₁	L	L₁	L₂	L₃	H	H₁	h	h₁	Р	Р₁	Q	Q₁
А14Б 390.000	125	100	150	122	155	210	190	98	70	57	175	120	52	36	3,7
А14Б 390.000-01	150	100	180	122	170	225	230	104	83	57	266	120	80	36	7,1
А14Б 390.000-02	200	100	242	122	200	255	280	116	113	57	590	120	177	36	11,0
А14Б 390.000-03	250	100	298	122	240	290	360	138	140	57	840	120	252	36	16,2
А14Б 390.000-04	100	100	122	122	140	195	160	88	57	57	120	120	36	36	4,7
А14Б 390.000-05	150	125	180	150	170	240	230	110	83	70	266	175	80	52	10,0
А14Б 390.000-06	200	125	242	150	200	270	310	132	113	70	590	175	177	52	12,7
А14Б 390.000-07	125	125	150	150	155	225	230	104	70	70	175	175	52	52	8,7
А14Б 390.000-08	200	150	242	180	200	280	360	138	113	83	590	266	177	80	15,2
А14Б 390.000-09	150	150	180	180	170	270	280	116	83	83	266	266	80	80	11,0

Опора А14Б 391.000

Конструкция и размеры

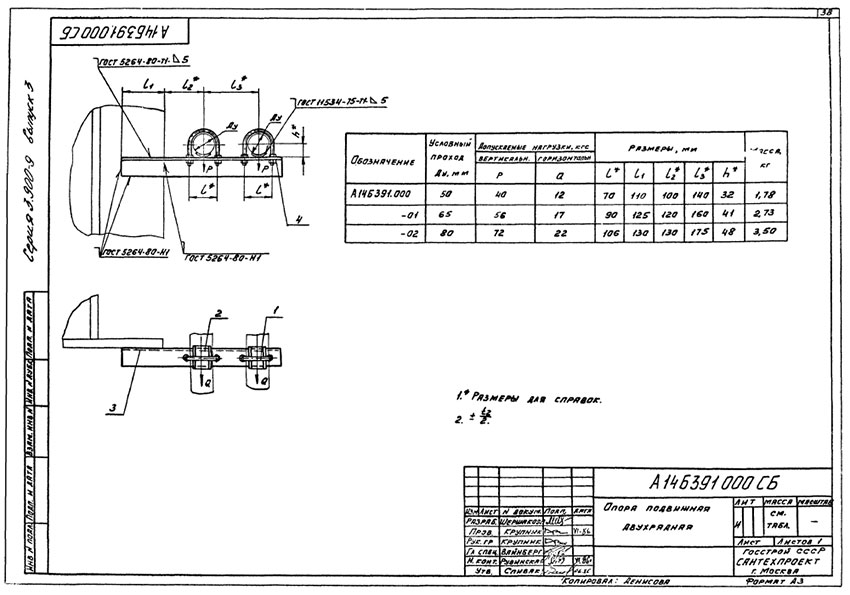

Опора А14Б 391.000. Подвижная двухрядная

Таблица №50

Обозначение	Усл. проход Ду, мм	Размеры, мм					Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		L	L₁	L₂	L₃	h	Р	Q
А14Б 391.000	50	70	110	100	140	32	40	12	1,78
А14Б 391.000-01	65	90	125	120	160	41	58	17	2,73
А14Б 391.000-02	80	106	130	130	175	48	72	22	3,5

Опора А14Б 392.000

Конструкция и размеры

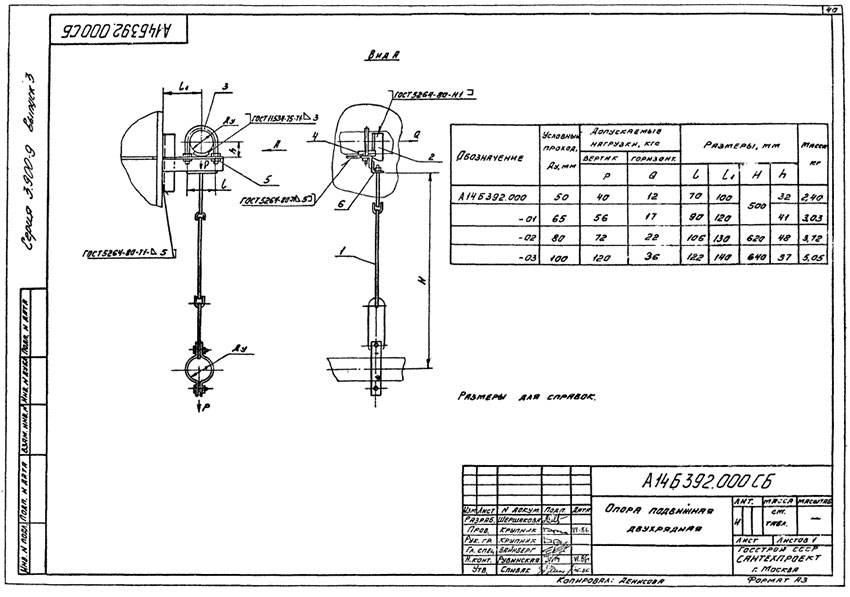

Опора А14Б 392.000. Подвижная двухрядная

Таблица №51

Обозначение	Усл. проход Ду, мм	Размеры, мм				Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	L₁	Н	h	Р	Q
А14Б 392.000	50	70	100	500	32	40	12	2,4
А14Б 392.000-01	65	90	120	500	41	56	17	3,03
А14Б 392.000-02	80	106	130	620	48	72	22	3,72
А14Б 392.000-03	100	122	140	640	57	120	36	5,05

Опора А14Б 393.000

Конструкция и размеры

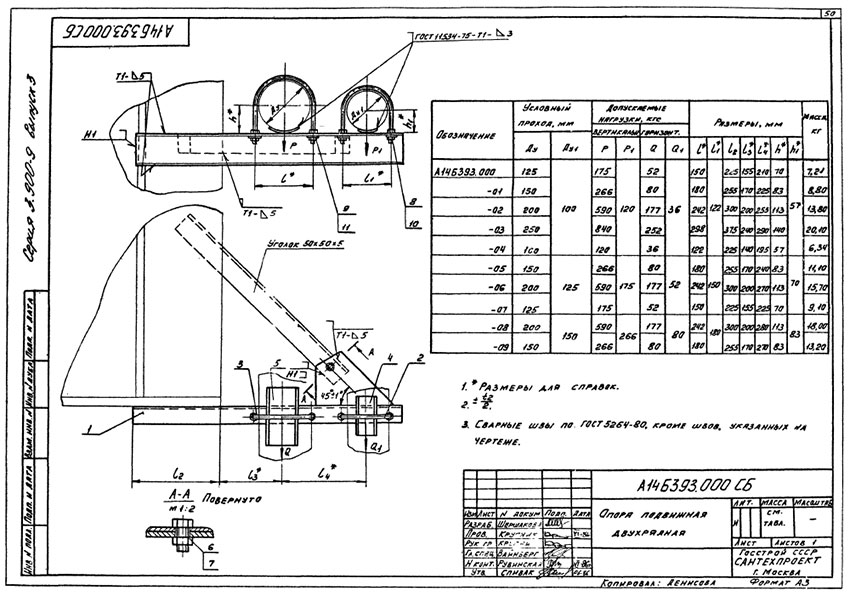

Опора А14Б 393.000. Подвижная двухрядная

Таблица №52

Обозначение	Усл. проход, мм		Размеры, мм							Дополн. нагрузка, кгс				Масса, кг
	Усл. проход, мм		Размеры, мм							Вертик.		Горизонт.
	Ду	Ду₁	L	L₁	L₂	L₃	L₄	h	h₁	Р	Р₁	Q	Q₁
А14Б 393.000	125	100	150	122	225	155	210	70	57	175	120	52	36	7,21
А14Б 393.000-01	150	100	180	122	255	170	225	83	57	266	120	80	36	8,8
А14Б 393.000-02	200	100	242	122	300	200	255	113	57	590	120	177	36	13,8
А14Б 393.000-03	250	100	258	122	375	240	290	140	57	840	120	252	36	20,1
А14Б 393.000-04	100	100	122	122	225	140	195	57	57	120	120	36	36	6,34
А14Б 393.000-05	150	125	180	150	255	170	240	83	70	266	175	80	52	11,1
А14Б 393.000-06	200	125	242	150	300	200	270	113	70	590	175	177	52	15,7
А14Б 393.000-07	125	125	150	150	225	155	225	70	70	175	175	52	52	9,1
А14Б 393.000-08	200	150	242	180	300	200	280	113	83	590	266	177	80	18
А14Б 393.000-09	150	150	180	180	255	170	270	83	83	266	266	80	80	13,2

Опора А14Б 394.000

Конструкция и размеры

Опора А14Б 394.000. Подвижная трехрядная

Таблица №53

Обозначение	Усл. проход Ду, мм	Размеры, мм			Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм			Вертик.	Горизонт.
		L	L₁	L₂	Р	Q
А14Б 394.000	50	75	150	225	40	12	2,458
А14Б 394.000-01	65	80	170	260	56	17	2,468
А14Б 394.000-02	80	85	185	285	72	22	2,476

Опора А14Б 395.000

Конструкция и размеры

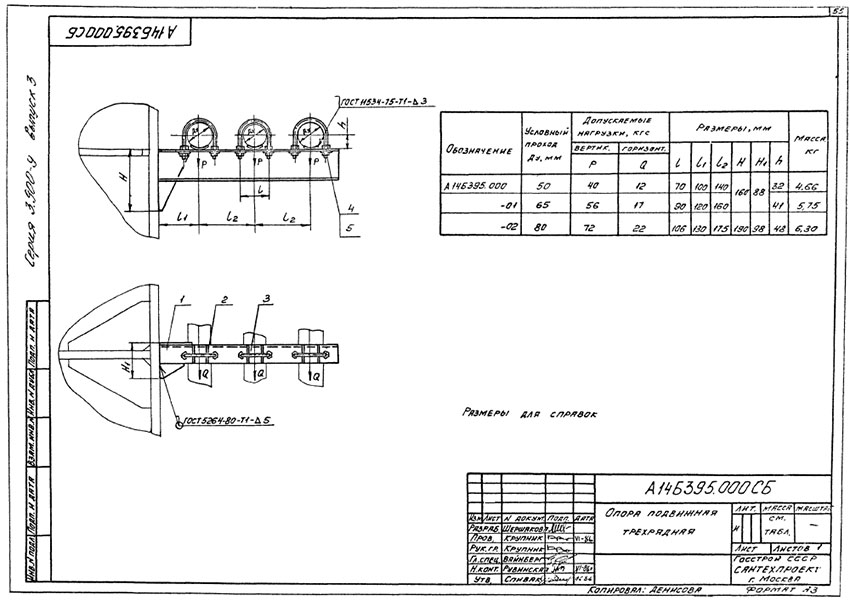

Опора А14Б 395.000. Подвижная трехрядная

Таблица №54

Обозначение	Усл. проход Ду, мм	Размеры, мм						Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм						Вертик.	Горизонт.
		L	L₁	L₂	H	H₁	h	Р	Q
А14Б 395.000	50	70	100	140	160	88	32	40	12	4,66
А14Б 395.000-01	65	90	120	160	160	88	41	56	17	5,75
А14Б 395.000-02	80	106	130	175	190	98	48	72	22	6,3

Опора А14Б 396.000

Конструкция и размеры

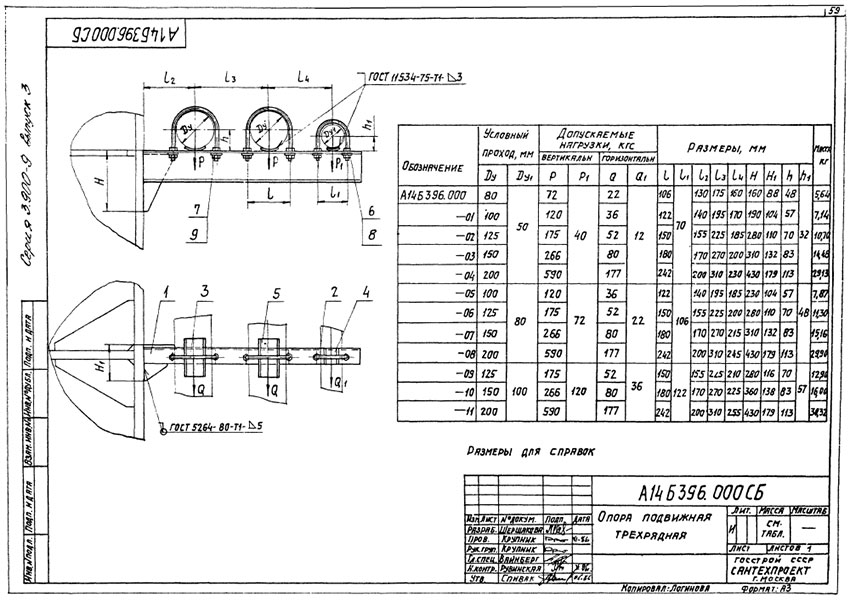

opora-a14b-396-000. Подвижная трехрядная

Таблица №55

Обозначение	Усл. проход, мм		Размеры, мм									Дополн. нагрузка, кгс				Масса, кг
	Усл. проход, мм		Размеры, мм									Вертик.		Горизонт.
	Ду	Ду₁	L	L₁	L₂	L₃	L₄	Н	Н₁	h	h₁	Р	Р₁	Q	Q₁
А14Б 396.000	80	50	106	70	130	175	160	160	88	48	32	72	40	22	12	5,64
А14Б 396.000-01	100	50	122	70	140	195	170	190	104	57	32	120	40	36	12	7,14
А14Б 396.000-02	125	50	150	70	155	225	185	280	110	70	32	175	40	52	12	10,7
А14Б 396.000-03	150	50	180	70	170	270	200	310	132	83	32	266	40	80	12	14,48
А14Б 396.000-04	200	50	242	70	200	310	230	430	179	113	32	590	40	177	12	29,13
А14Б 396.000-05	100	80	122	106	140	195	185	230	104	57	48	120	72	36	22	7,87
А14Б 396.000-06	125	80	150	106	155	225	200	280	110	70	48	175	72	52	22	11,3
А14Б 396.000-07	150	80	180	106	170	270	215	310	132	83	48	266	72	80	22	15,16
А14Б 396.000-08	200	80	242	106	200	310	245	430	179	113	48	590	72	177	22	29,9
А14Б 396.000-09	125	100	150	122	155	225	210	280	116	70	57	175	120	52	36	12,9
А14Б 396.000-10	150	100	180	122	170	270	225	360	138	83	57	266	120	80	36	16
А14Б 396.000-11	200	100	242	122	200	310	255	430	179	113	57	590	120	177	36	30,32

Опора А14Б 397.000

Конструкция и размеры

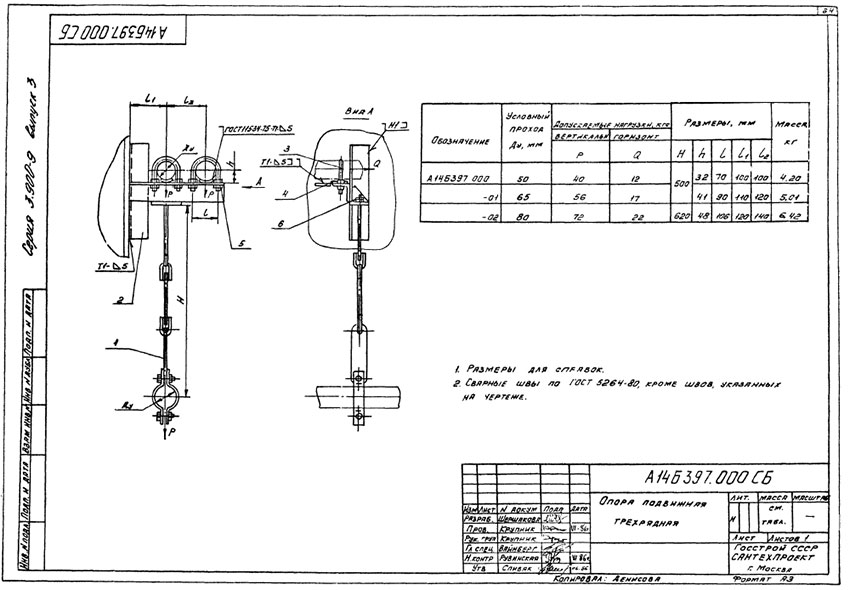

Опора А14Б 397.000. Подвижная трехрядная

Таблица №56

Обозначение	Усл. проход Ду, мм	Размеры, мм					Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		Н	h	L	L₁	L₂	Р	Q
А14Б 397.000	50	600	32	70	100	100	40	12	4,2
А14Б 397.000-01	65	600	41	90	110	120	56	17	5,01
А14Б 397.000-02	80	620	48	106	120	140	72	22	6,42

Опора А14Б 398.000

Конструкция и размеры

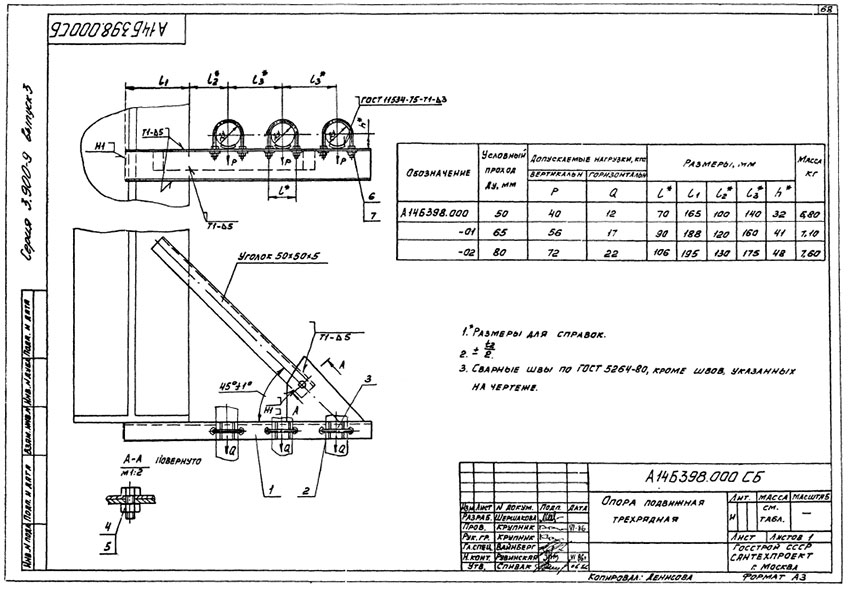

Опора А14Б 398.000. Подвижная трехрядная

Таблица №57

Обозначение	Усл. проход Ду, мм	Размеры, мм					Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		L	L₁	L₂	L₃	h	Р	Q
А14Б 398.000	50	70	165	100	140	32	40	12	8,8
А14Б 398.000-01	65	90	188	120	160	41	56	17	7,1
А14Б 398.000-02	80	106	195	130	175	48	72	22	7,6

Опора А14Б 399.000

Конструкция и размеры

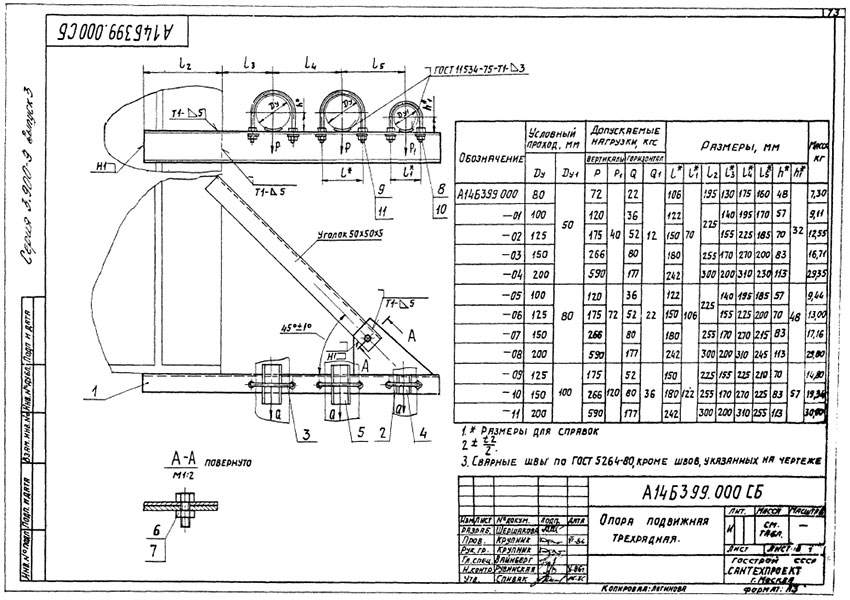

Опора А14Б 399.000. Подвижная трехрядная

Таблица №58

Обозначение	Усл. проход, мм		Размеры, мм								Дополн. нагрузка, кгс				Масса, кг
	Усл. проход, мм		Размеры, мм								Вертик.		Горизонт.
	Ду	Ду₁	L	L₁	L₂	L₃	L₄	L₅	h	h₁	Р	Р₁	Q	Q₁
А14Б 399.000	80	50	106	70	195	130	175	160	48	32	72	40	22	12	7,3
А14Б 399.000-01	100	50	122	70	225	140	195	170	57	32	120	40	36	12	9,11
А14Б 399.000-02	125	50	150	70	225	155	225	185	70	32	175	40	52	12	12,55
А14Б 399.000-03	150	50	180	70	255	170	270	200	83	32	266	40	80	12	16,71
А14Б 399.000-04	200	50	242	70	300	200	310	230	113	32	590	40	177	12	29,35
А14Б 399.000-05	100	80	122	106	225	140	195	185	57	48	120	72	36	22	9,44
А14Б 399.000-06	125	80	150	106	225	155	225	200	70	48	175	72	52	22	13
А14Б 399.000-07	150	80	180	106	255	170	270	215	83	48	266	72	80	22	17,16
А14Б 399.000-08	200	80	242	106	300	200	310	245	113	48	590	72	177	22	29
А14Б 399.000-09	125	100	150	122	225	155	225	210	70	57	175	120	52	36	14
А14Б 399.000-10	150	100	180	122	255	170	270	225	83	57	266	120	80	36	19,34
А14Б 399.000-11	200	100	242	122	300	200	310	255	113	57	590	120	177	36	30

Опора А14Б 400.000

Конструкция и размеры

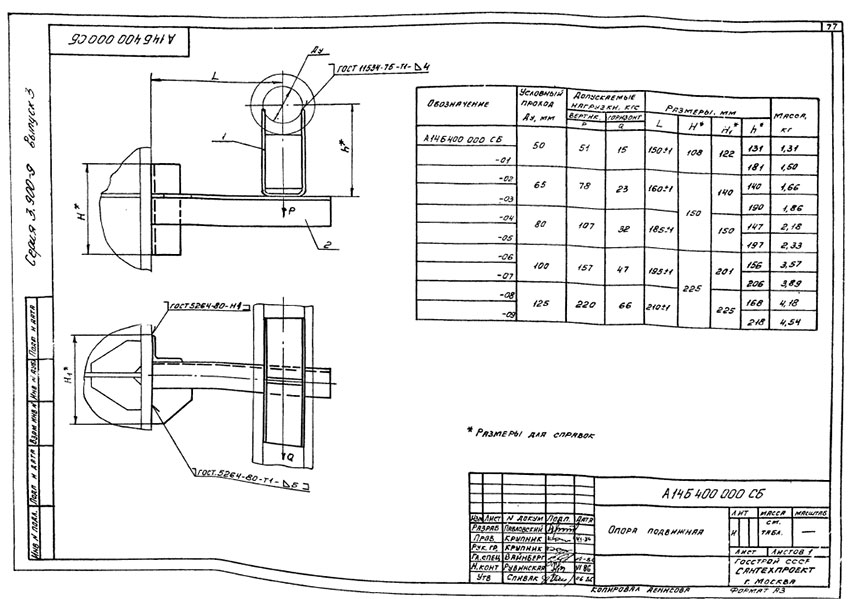

Опора А14Б 400.000. Подвижная

Таблица №59

Обозначение	Усл. проход Ду, мм	Размеры, мм				Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	Н	Н₁	h	Р	Q
А14Б 400.000	50	150±1	108	122	131	51	15	1,31
А14Б 400.000-01	50	150±1	108	122	181	51	15	1,5
А14Б 400.000-02	65	160±1	150	140	140	78	23	1,66
А14Б 400.000-03	65	160±1	150	140	190	78	23	1,86
А14Б 400.000-04	80	185±1	150	150	147	107	32	2,18
А14Б 400.000-05	80	185±1	150	150	197	107	32	2,33
А14Б 400.000-06	100	195±1	225	201	156	157	47	3,57
А14Б 400.000-07	100	195±1	225	201	206	157	47	3,89
А14Б 400.000-08	125	210±1	225	225	168	220	66	4,18
А14Б 400.000-09	125	210±1	225	225	218	220	66	4,54

Опора А14Б 401.000

Конструкция и размеры

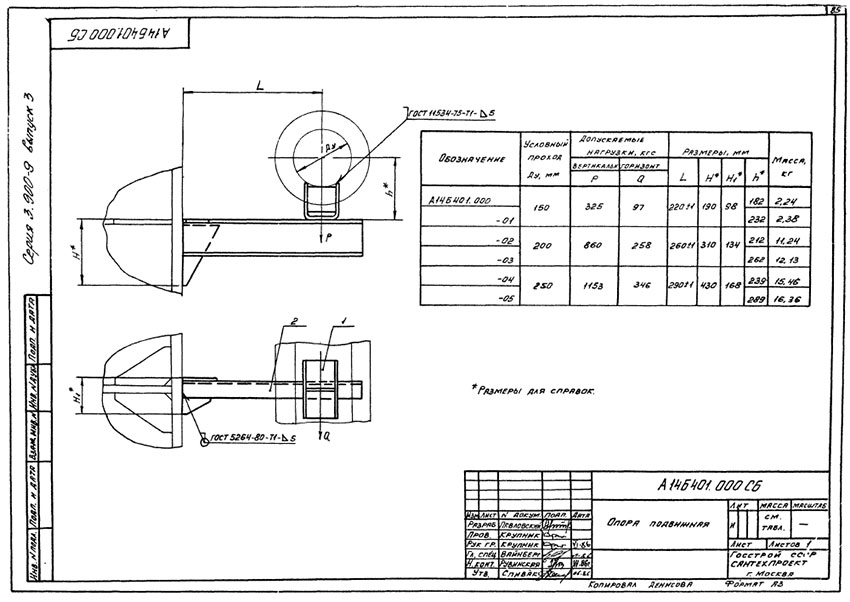

Опора А14Б 401.000. Подвижная

Таблица №60

Обозначение	Усл. проход Ду, мм	Размеры, мм				Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	Н	Н₁	h	Р	Q
А14Б 401.000	150	220±1	190	98	182	326	97	2,24
А14Б 401.000-01	150	220±1	190	98	232	326	97	2,38
А14Б 401.000-02	200	260±1	310	134	212	860	258	11,24
А14Б 401.000-03	200	260±1	310	134	262	860	258	12,13
А14Б 401.000-04	250	290±1	430	168	239	1153	346	15,46
А14Б 401.000-05	250	290±1	430	168	289	1153	346	16,36

Опора А14Б 402.000

Конструкция и размеры

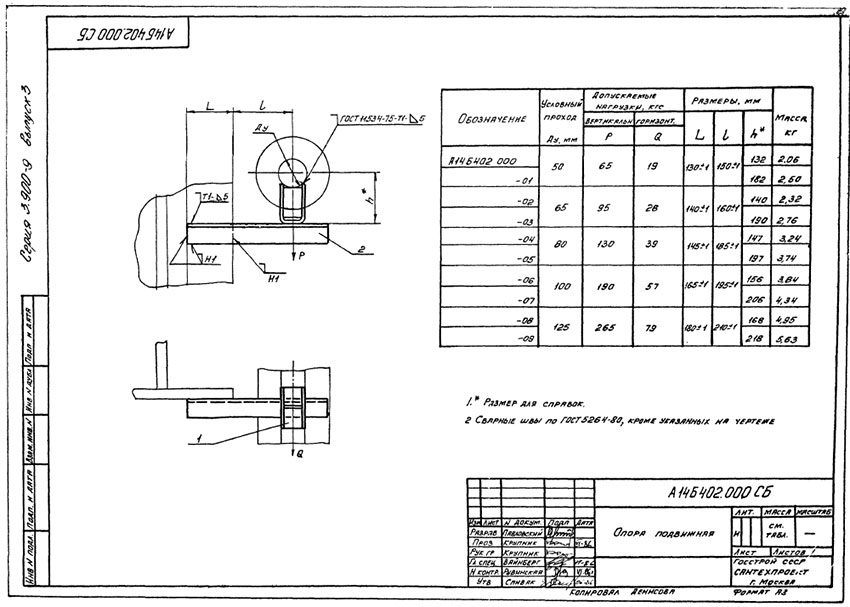

Опора А14Б 402.000. Подвижная

Таблица №61

Обозначение	Усл. проход Ду, мм	Размеры, мм			Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм			Вертик.	Горизонт.
		L	l	h	Р	Q
А14Б 402.000	50	130±1	150±1	132	65	19	2,06
А14Б 402.000-01	50	130±1	150±1	182	65	19	2,6
А14Б 402.000-02	65	140±1	160±1	140	95	28	2,32
А14Б 402.000-03	65	140±1	160±1	190	95	28	2,76
А14Б 402.000-04	80	145±1	185±1	147	130	39	3,24
А14Б 402.000-05	80	145±1	185±1	197	130	39	3,74
А14Б 402.000-06	100	165±1	195±1	156	190	57	3,84
А14Б 402.000-07	100	165±1	195±1	206	190	57	4,34
А14Б 402.000-08	125	180±1	210±1	168	265	79	4,95
А14Б 402.000-09	125	180±1	210±1	218	265	79	5,63

Опора А14Б 403.000

Конструкция и размеры

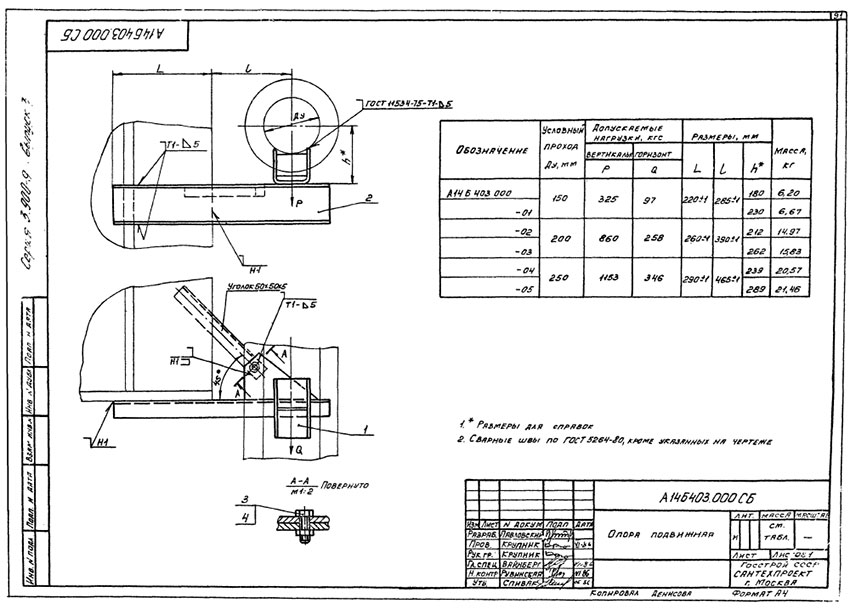

Опора А14Б 403.000. Подвижная

Таблица №62

Обозначение	Усл. проход Ду, мм	Размеры, мм			Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм			Вертик.	Горизонт.
		L	l	h	Р	Q
А14Б 403.000	150	220±1	285±1	180	326	97	6,2
А14Б 403.000-01	150	220±1	285±1	230	326	97	6,67
А14Б 403.000-02	200	260±1	390±1	212	860	258	14,97
А14Б 403.000-03	200	260±1	390±1	262	860	258	15,83
А14Б 403.000-04	250	290±1	465±1	239	1153	346	20,57
А14Б 403.000-05	250	290±1	465±1	289	1153	346	21,46

Опора А14Б 404.000

Конструкция и размеры

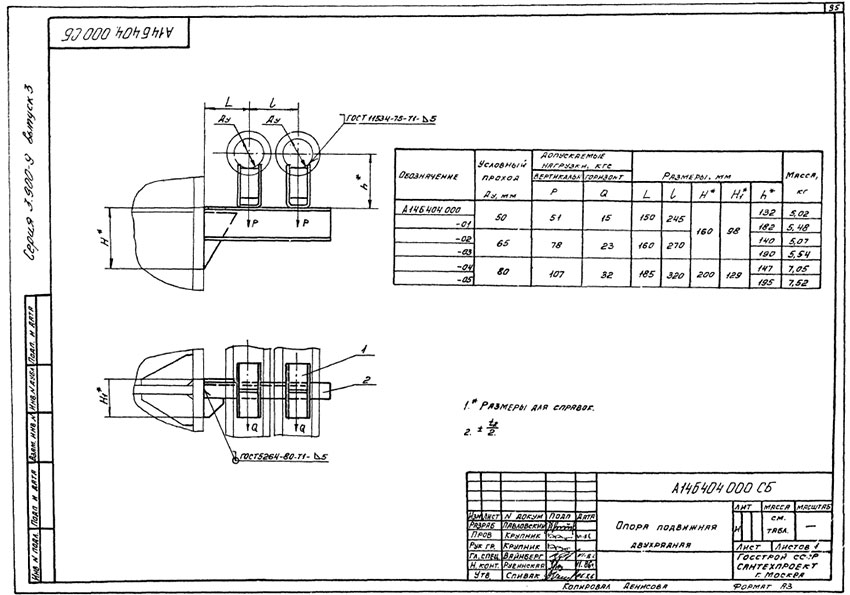

Опора А14Б 404.000. Подвижная двухрядная

Таблица №63

Обозначение	Усл. проход Ду, мм	Размеры, мм					Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		L	l	Н	Н₁	h	Р	Q
А14Б 404.000	50	150	245	160	98	132	51	15	5,02
А14Б 404.000-01	50	150	245	160	98	182	51	15	5,48
А14Б 404.000-02	65	160	270	160	98	140	78	23	5,07
А14Б 404.000-03	65	160	270	160	98	190	78	23	5,54
А14Б 404.000-04	80	185	320	200	129	147	107	32	7,05
А14Б 404.000-05	80	185	320	200	129	195	107	32	7,52

Опора А14Б 405.000

Конструкция и размеры

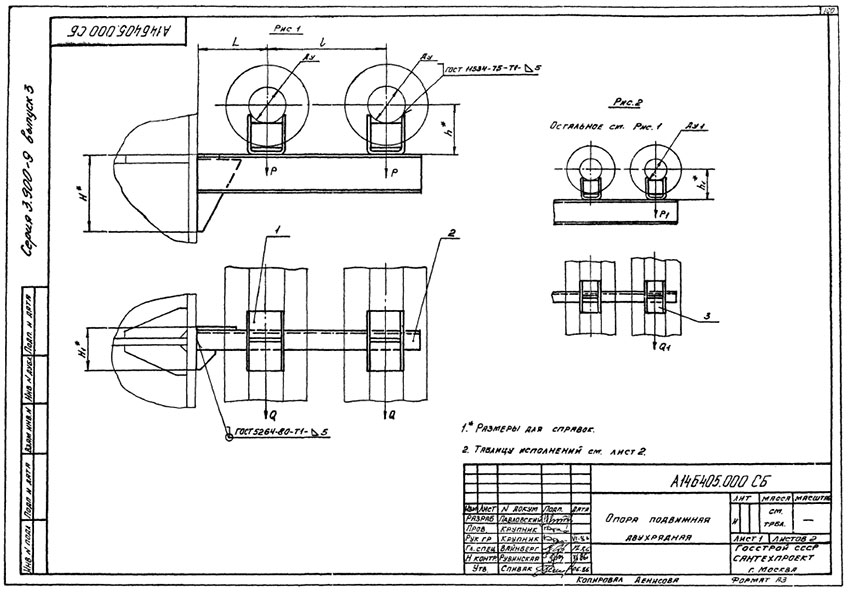

Опора А14Б 405.000. Подвижная двухрядная

Таблица №64

Обозначение	Рис.	Усл. проход, мм		Размеры, мм						Дополн. нагрузка, кгс				Масса, кг
		Усл. проход, мм		Размеры, мм						Вертик.		Горизонт.
		Ду	Ду₁	Н	Н₁	L	l	h	h₁	Р	Р₁	Q	Q₁
А14Б 405.000	1	100	-	240	110	195±1	340±1	156	-	157	-	47	-	9,2
А14Б 405.000-01	1	100	-	240	110	195±1	340±1	206	-	157	-	47	-	9,86
А14Б 405.000-02	2	125	100	240	110	195±1	340±1	168	156	220	157	66	47,1	9,68
А14Б 405.000-03	2	125	100	240	110	195±1	340±1	218	206	220	157	66	47,1	10,36
А14Б 405.000-04	2	150	100	280	116	210±1	355±1	180	156	325	157	97	47,1	12,3
А14Б 405.000-05	2	150	100	280	116	210±1	365±1	230	206	325	157	97	47,1	13
А14Б 405.000-06	2	200	100	360	164	220±1	365±1	212	156	860	157	258	47,1	22
А14Б 405.000-07	2	200	100	360	164	220±1	365±1	262	206	860	157	258	47,1	23,7
А14Б 405.000-08	2	250	100	430	179	260±1	405±1	239	156	1153	157	345	47,1	27,5
А14Б 405.000-09	2	250	100	430	179	260±1	405±1	289	206	1153	157	345	47,1	29,3
А14Б 405.000-10	1	125	-	280	116	280±1	435±1	168	-	220	-	66	-	11,2
А14Б 405.000-11	1	125	-	280	116	280±1	435±1	218	-	220	-	66	-	11,8
А14Б 405.000-12	2	150	125	280	130	210±1	370±1	180	168	325	220	97	66	12,89
А14Б 405.000-13	2	150	125	280	130	210±1	370±1	230	218	325	220	97	66	13,84
А14Б 405.000-14	2	200	125	400	172	220±1	380±1	212	168	860	220	258	66	22,64
А14Б 405.000-15	2	200	125	400	172	220±1	380±1	262	218	860	220	258	66	24,36
А14Б 405.000-16	2	250	125	430	179	260±1	420±1	239	168	1153	220	345	66	28,73
А14Б 405.000-17	2	250	125	430	179	260±1	420±1	289	218	1153	220	345	66	29,45
А14Б 405.000-18	1	150	-	310	138	290±1	390±1	180	-	325	-	97	-	14,53
А14Б 405.000-19	1	150	-	310	138	290±1	390±1	230	-	325	-	97	-	15,48
А14Б 405.000-20	2	200	150	430	179	260±1	430±1	212	180	860	325	258	97,5	26,3
А14Б 405.000-21	2	200	150	430	179	260±1	430±1	262	230	860	325	258	97,5	28

Опора А14Б 406.000

Конструкция и размеры

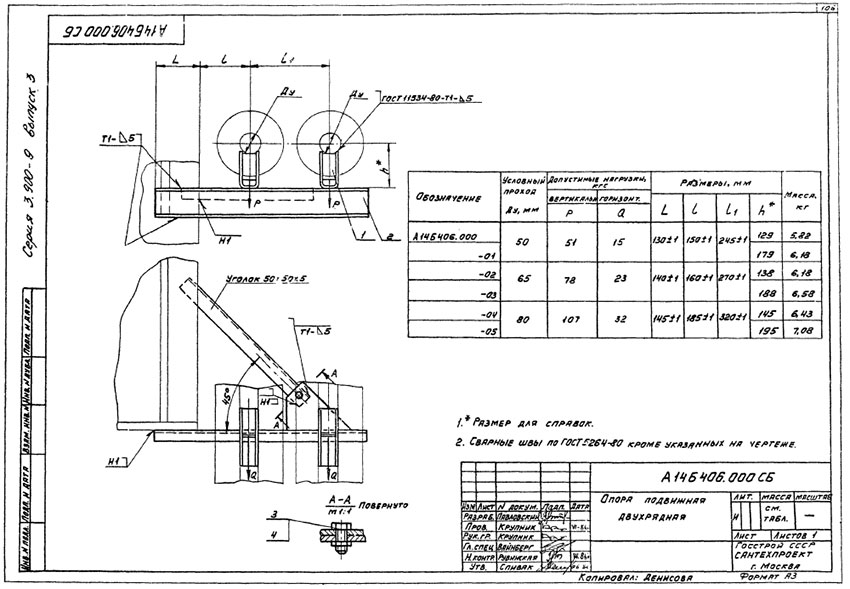

Опора А14Б 406.000. Подвижная двухрядная

Таблица №65

Обозначение	Усл. проход Ду, мм	Размеры, мм				Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	l	l₁	h	Р	Q
А14Б 406.000	50	130±1	150±1	245±1	129	51	15	5,82
А14Б 406.000-01	50	130±1	150±1	245±1	179	51	15	6,18
А14Б 406.000-02	65	140±1	160±1	270±1	138	78	23	6,18
А14Б 406.000-03	65	140±1	160±1	270±1	188	78	23	6,58
А14Б 406.000-04	80	145±1	185±1	320±1	145	107	32	6,43
А14Б 406.000-05	80	145±1	185±1	320±1	195	107	32	7,08

Опора А14Б 407.000

Конструкция и размеры

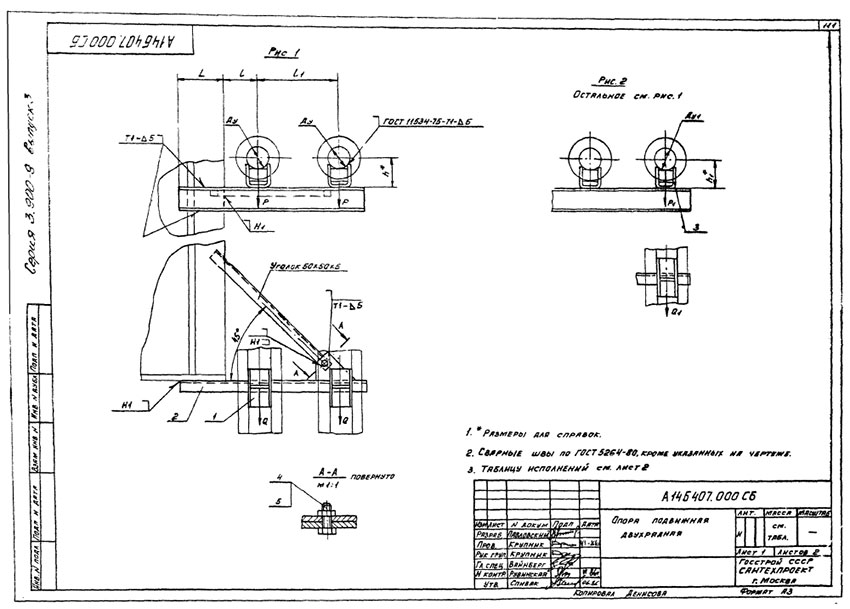

Опора А14Б 407.000. Подвижная двухрядная

Таблица №66

Обозначение	Рис.	Усл. проход, мм		Размеры, мм					Дополн. нагрузка, кгс				Масса, кг
		Усл. проход, мм		Размеры, мм					Вертик.		Горизонт.
		Ду	Ду₁	L	l	l₁	h	h₁	Р	Р₁	Q	Q₁
А14Б 407.000	1	100	-	250±1	195±1	340±1	156	-	157	-	47	-	12,54
А14Б 407.000-01	1	100	-	250±1	195±1	340±1	206	-	157	-	47	-	13,2
А14Б 407.000-02	2	125	100	270±1	210±1	355±1	168	156	220	157	66	47	12,96
А14Б 407.000-03	2	125	100	270±1	210±1	355±1	218	206	220	157	66	47	13,78
А14Б 407.000-04	2	150	100	285±1	220±1	365±1	180	156	325	157	97	47	15,97
А14Б 407.000-05	2	150	100	285±1	220±1	365±1	230	206	325	157	97	47	16,94
А14Б 407.000-06	2	200	100	390±1	260±1	405±1	212	156	860	157	258	47	26,78
А14Б 407.000-07	2	200	100	390±1	260±1	405±1	262	206	860	157	258	47	28,5
А14Б 407.000-08	2	250	100	465±1	290±1	436±1	239	156	1153	157	345	47	38,2
А14Б 407.000-09	2	250	100	465±1	290±1	436±1	289	206	1153	157	345	47	39,74
А14Б 407.000-10	1	125	-	270±1	210±1	370±1	168	-	220	-	66	66	15,2
А14Б 407.000-11	1	125	-	270±1	210±1	370±1	218	-	220	-	66	66	15,88
А14Б 407.000-12	2	150	125	285±1	220±1	380±1	180	168	325	220	97	66	17,47
А14Б 407.000-13	2	150	125	285±1	220±1	380±1	230	218	325	220	97	66	18,34
А14Б 407.000-14	2	200	125	390±1	260±1	420±1	212	168	860	220	258	66	30
А14Б 407.000-15	2	200	125	390±1	260±1	420±1	262	218	860	220	258	66	31,8
А14Б 407.000-16	2	250	125	465±1	290±1	450±1	239	168	1153	220	345	66	38,42
А14Б 407.000-17	2	250	125	465±1	290±1	450±1	289	218	1153	220	345	66	40,22
А14Б 407.000-18	1	150	-	285±1	220±1	390±1	180	-	325	325	97	97	19,67
А14Б 407.000-19	1	150	-	285±1	220±1	390±1	230	-	325	325	97	97	20,64
А14Б 407.000-20	2	200	150	390±1	260±1	430±1	212	180	860	325	258	97	34,98
А14Б 407.000-21	2	200	150	390±1	260±1	430±1	262	230	860	325	258	97	36,7

Опора А14Б 408.000

Конструкция и размеры

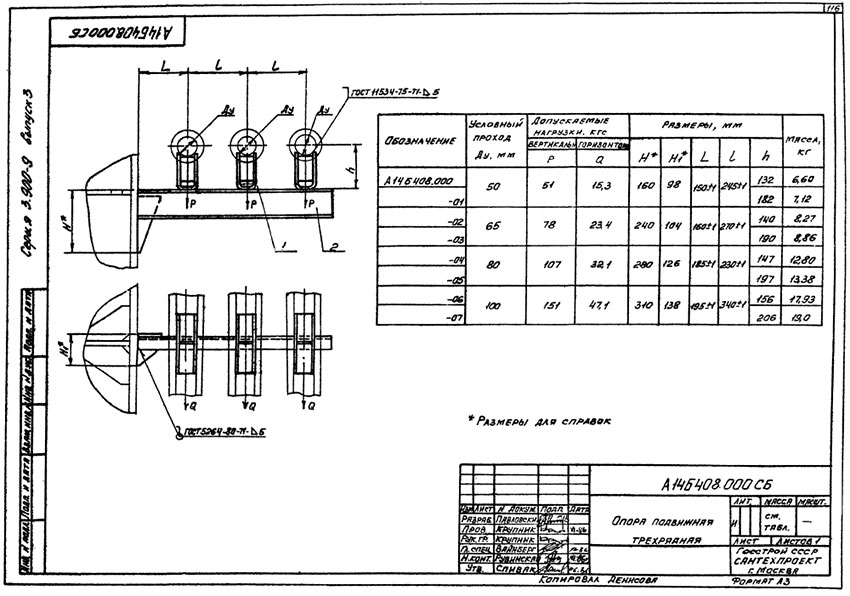

Опора А14Б 408.000. Подвижная трехрядная

Таблица №67

Обозначение	Усл. проход Ду, мм	Размеры, мм					Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		Н	Н₁	L	l	h	Р	Q
А14Б 408.000	50	160	98	150±1	245±1	132	51	15,3	6,6
А14Б 408.000-01	50	160	98	150±1	245±1	182	51	15,3	7,12
А14Б 408.000-02	65	240	104	160±1	270±1	140	78	23,4	8,27
А14Б 408.000-03	65	240	104	160±1	270±1	190	78	23,4	8,86
А14Б 408.000-04	80	280	126	185±1	230±1	147	107	32,1	12,8
А14Б 408.000-05	80	280	126	185±1	230±1	197	107	32,1	13,38
А14Б 408.000-06	100	310	138	195±1	340±1	156	151	47,1	17,93
А14Б 408.000-07	100	310	138	195±1	340±1	206	151	47,1	19

Опора А14Б 409.000

Конструкция и размеры

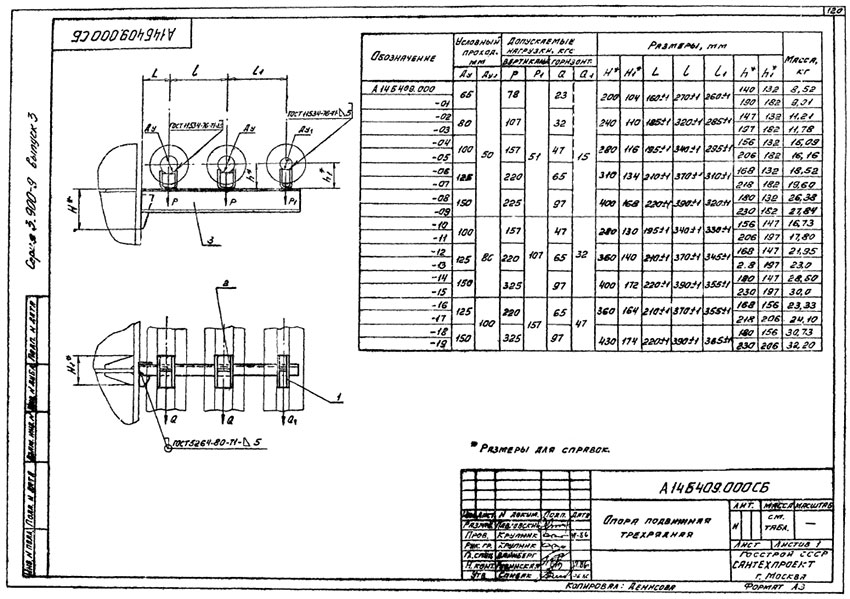

Опора А14Б 409.000. Подвижная трехрядная

Таблица №68

Обозначение	Усл. проход, мм		Размеры, мм							Дополн. нагрузка, кгс				Масса, кг
	Усл. проход, мм		Размеры, мм							Вертик.		Горизонт.
	Ду	Ду₁	Н	Н₁	L	l	l₁	h	h₁	Р	Р₁	Q	Q₁
А14Б 409.000	65	50	200	104	165±1	270±1	260±1	140	132	78	51	23	15	8,52
А14Б 409.000-01	65	50	200	104	165±1	270±1	260±1	190	182	78	51	23	15	9,01
А14Б 409.000-02	80	50	240	110	185±1	320±1	285±1	147	132	107	51	32	15	11,21
А14Б 409.000-03	80	50	240	110	185±1	320±1	285±1	197	182	107	51	32	15	11,78
А14Б 409.000-04	100	50	280	116	195±1	340±1	295±1	156	132	157	51	47	15	15,09
А14Б 409.000-05	100	50	280	116	195±1	340±1	295±1	206	182	157	51	47	15	16,16
А14Б 409.000-06	125	50	310	134	210±1	370±1	310±1	168	132	220	51	65	15	18,52
А14Б 409.000-07	125	50	310	134	210±1	370±1	310±1	218	182	220	51	65	15	19,6
А14Б 409.000-08	150	50	400	168	220±1	390±1	320±1	180	132	225	51	97	15	26,38
А14Б 409.000-09	150	50	400	168	220±1	390±1	320±1	230	182	225	51	97	15	27,84
А14Б 409.000-10	100	86	280	130	195±1	340±1	330±1	156	147	157	107	47	32	16,73
А14Б 409.000-11	100	86	280	130	195±1	340±1	330±1	206	197	157	107	47	32	17,8
А14Б 409.000-12	125	86	310	140	210±1	370±1	345±1	168	147	220	107	65	32	21,95
А14Б 409.000-13	125	86	310	140	210±1	370±1	345±1	218	197	220	107	65	32	23
А14Б 409.000-14	150	86	400	172	220±1	390±1	355±1	180	147	325	107	97	32	28,6
А14Б 409.000-15	150	86	400	172	220±1	390±1	355±1	230	197	325	107	97	32	30
А14Б 409.000-16	125	100	360	164	210±1	370±1	355±1	168	156	220	157	65	47	23,33
А14Б 409.000-17	125	100	360	164	210±1	370±1	355±1	218	206	220	157	65	47	24,1
А14Б 409.000-18	150	100	430	174	220±1	390±1	365±1	180	156	325	157	97	47	30,73
А14Б 409.000-19	150	100	430	174	220±1	390±1	365±1	230	206	325	157	97	47	32,2

Опора А14Б 410.000

Конструкция и размеры

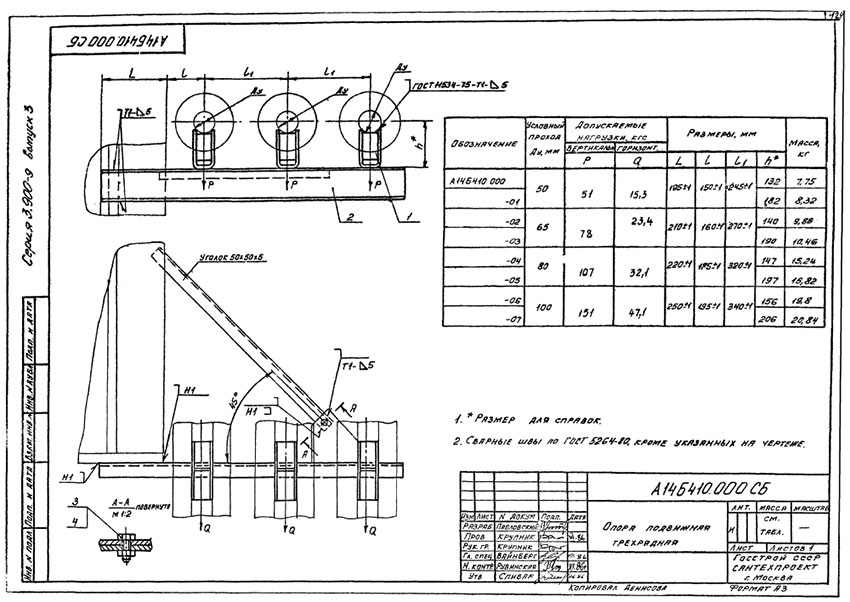

Опора А14Б 410.000. Подвижная трехрядная

Таблица №69

Обозначение	Усл. проход Ду, мм	Размеры, мм				Дополн. нагрузка, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	l	l₁	h	Р	Q
А14Б 410.000	50	195±1	150±1	245±1	132	51	15,3	7,75
А14Б 410.000-01	50	195±1	150±1	245±1	182	51	15,3	8,32
А14Б 410.000-02	65	210±1	160±1	270±1	140	78	23,4	9,86
А14Б 410.000-03	65	210±1	160±1	270±1	190	78	23,4	10,46
А14Б 410.000-04	80	220±1	185±1	320±1	147	107	32,1	15,24
А14Б 410.000-05	80	220±1	185±1	320±1	197	107	32,1	16,82
А14Б 410.000-06	100	270±1	195±1	340±1	156	151	47,1	19,8
А14Б 410.000-07	100	270±1	195±1	340±1	206	151	47,1	20,84

Опора А14Б 411.000

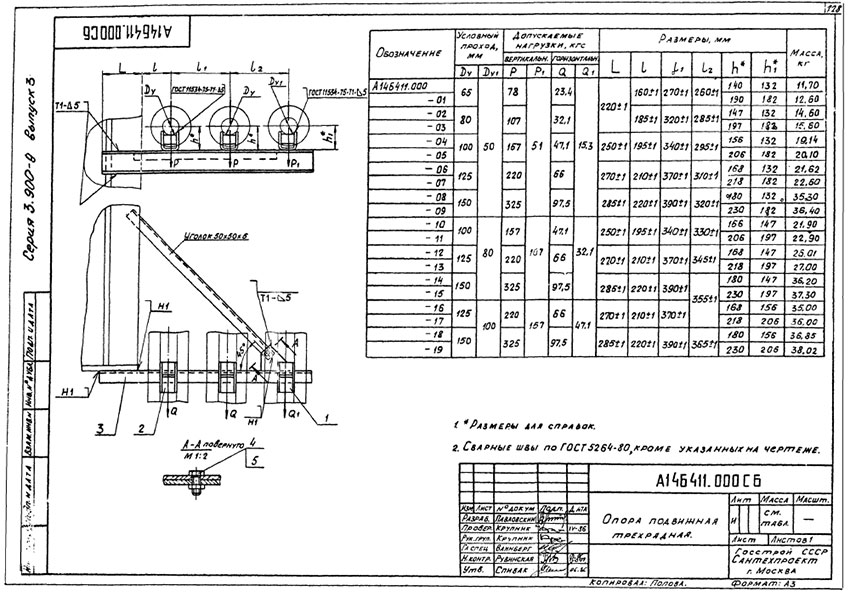

Конструкция и размеры

Опора А14Б 411.000. Подвижная трехрядная

Таблица №70

Обозначение	Усл. проход, мм		Размеры, мм						Дополн. нагрузка, кгс				Масса, кг
	Усл. проход, мм		Размеры, мм						Вертик.		Горизонт.
	Ду	Ду₁	L	l	l₁	l₂	h	h₁	Р	Р₁	Q	Q₁
А14Б 411.000	65	50	220±1	160±1	270±1	260±1	140	132	78	51	23,4	15,3	11,7
А14Б 411.000-01	65	50	220±1	160±1	270±1	260±1	190	182	78	51	23,4	15,3	12,6
А14Б 411.000-02	80	50	220±1	185±1	320±1	285±1	147	132	107	51	32,1	15,3	14,6
А14Б 411.000-03	80	50	220±1	185±1	320±1	285±1	197	182	107	51	32,1	15,3	15,8
А14Б 411.000-04	100	50	250±1	195±1	340±1	295±1	156	132	157	51	47,1	15,3	19,14
А14Б 411.000-05	100	50	250±1	195±1	340±1	295±1	206	182	157	51	47,1	15,3	20,1
А14Б 411.000-06	125	50	270±1	210±1	370±1	310±1	168	132	220	51	66	15,3	21,62
А14Б 411.000-07	125	50	270±1	210±1	370±1	310±1	218	182	220	51	66	15,3	22,8
А14Б 411.000-08	150	50	285±1	220±1	390±1	320±1	180	132	225	51	97,5	15,3	35,3
А14Б 411.000-09	150	50	285±1	220±1	390±1	320±1	230	182	225	51	97,5	15,3	38,4
А14Б 411.000-10	100	80	250±1	195±1	340±1	330±1	156	147	157	107	47,1	32,1	21,9
А14Б 411.000-11	100	80	250±1	195±1	340±1	330±1	206	197	157	107	47,1	32,1	22,9
А14Б 411.000-12	125	80	270±1	210±1	370±1	345±1	168	147	220	107	66	32,1	26,01
А14Б 411.000-13	125	80	270±1	210±1	370±1	345±1	218	197	220	107	66	32,1	27
А14Б 411.000-14	150	80	285±1	220±1	390±1	355±1	180	147	325	107	97,5	32,1	36,2
А14Б 411.000-15	150	80	285±1	220±1	390±1	355±1	230	197	325	107	97,5	32,1	37,3
А14Б 411.000-16	125	100	270±1	210±1	370±1	355±1	168	156	220	157	66	47,1	35
А14Б 411.000-17	125	100	270±1	210±1	370±1	355±1	218	206	220	157	66	47,1	36
А14Б 411.000-18	150	100	285±1	220±1	390±1	365±1	180	156	325	157	97,5	47,1	36,85
А14Б 411.000-19	150	100	285±1	220±1	390±1	365±1	230	206	325	157	97,5	47,1	38,02

Опора А14Б 412.000

Конструкция и размеры

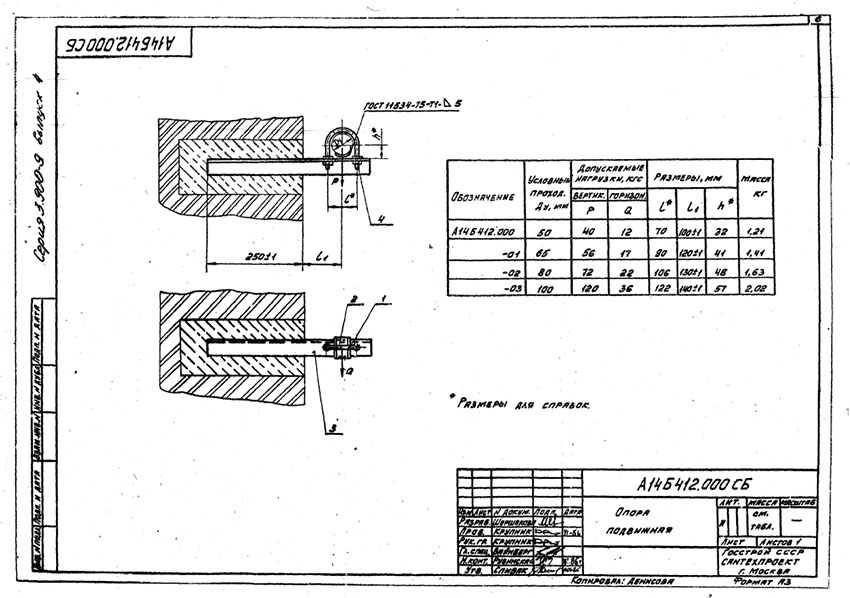

Опора А14Б 412.000. Подвижная

Таблица №71

Обозначение	Условный проход ДУ, мм	Размеры, мм			Допуск.нагрузки, кгс		Масса, кг
		Размеры, мм			Вертик.	Горизонт.
		L	L₁	h	Р	Q
А14Б 412.000	50	70	100±1	32	40	12	1,21
А14Б 412.000-01	65	90	120±2	41	56	17	1,41
А14Б 412.000-02	80	106	130±3	48	72	22	1,63
А14Б 412.000-03	100	122	140±4	57	120	36	2,02

Опора А14Б 413.000

Конструкция и размеры

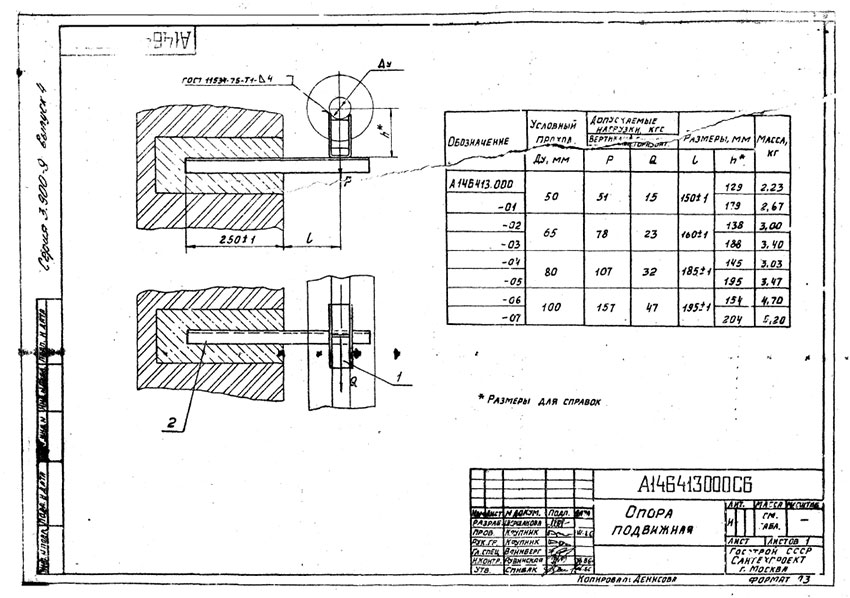

Опора А14Б 413.000. Подвижная

Таблица №72

Обозначение	Условный проход ДУ, мм	Размеры, мм		Допуск. нагрузки, кгс		Масса, кг
		Размеры, мм		Вертик.	Горизонт.
		L	h	Р	Q
А14Б 413.000	50	150±1	129	51	15	2,23
А14Б 413.000-01	50	150±1	179	51	15	2,67
А14Б 413.000-02	65	160±1	138	78	23	3
А14Б 413.000-03	65	160±1	188	78	23	3,4
А14Б 413.000-04	80	185±1	145	107	32	3,03
А14Б 413.000-05	80	185±1	195	107	32	3,47
А14Б 413.000-06	100	195±1	154	157	47	4,7
А14Б 413.000-07	100	195±1	204	157	47	5,2

Опора А14Б 414.000

Конструкция и размеры

Опора А14Б 414.000. Подвижная

Таблица №73

Обозначение	Условный проход ДУ, мм	L, мм	Допуск. нагрузки, кгс		Масса, кг
			Вертик.	Горизонт.
			Р	Q
А14Б 414.000	50	80	40	12	0,904
А14Б 414.000-01	65	85	56	17	0,914
А14Б 414.000-02	80	90	72	22	0,922

Опора А14Б 415.000

Конструкция и размеры

Опора А14Б 415.000. Подвижная

Таблица №73

Обозначение	Рис.	Условный проход ДУ, мм	Размеры, мм				Допуск. нагрузки, кгс		Масса, кг
			Размеры, мм				Вертик.	Горизонт.
			L	l	l₁	h	Р	Q
А14Б 415.000	1	100	245	122	155	57	120	36	3,56
А14Б 415.000-01	2	125	280	150	170	70	175	52	5,9

Опора А14Б 416.000

Конструкция и размеры

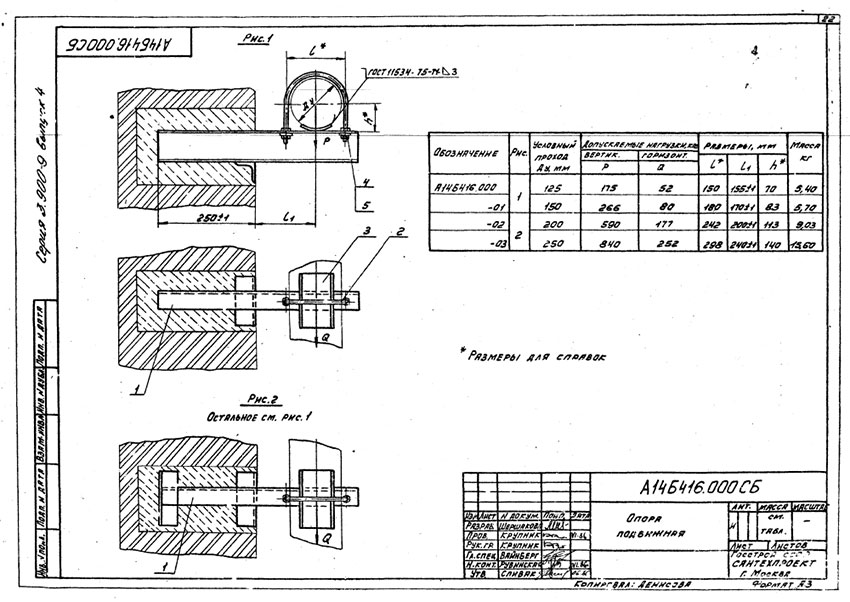

Опора А14Б 416.000. Подвижная

Таблица №74

Обозначение	Рис.	Условный проход ДУ, мм	Размеры, мм			Допуск. нагрузки, кгс		Масса, кг
			Размеры, мм			Вертик.	Горизонт.
			l	l₁	h	Р	Q
А14Б 416.000	1	125	150	155±1	70	175	52	5,4
А14Б 416.000-01	1	150	180	170±1	83	266	80	5,7
А14Б 416.000-02	2	200	242	200±1	113	590	177	9,03
А14Б 416.000-03	2	250	298	240±1	140	840	252	15,6

Опора А14Б 417.000

Конструкция и размеры

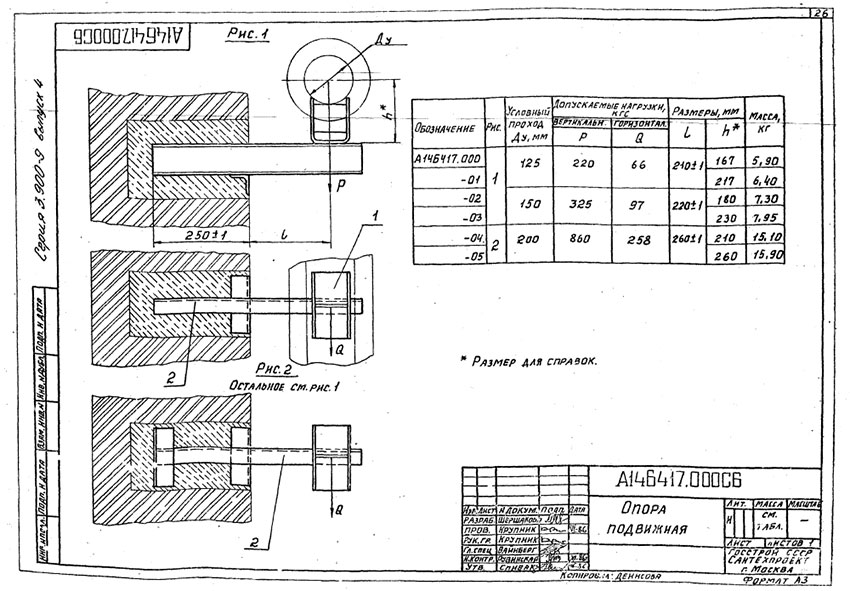

Опора А14Б 417.000. Подвижная

Таблица №75

Обозначение	Рис.	Условный проход ДУ, мм	Размеры, мм		Допуск. нагрузки, кгс		Масса, кг
			Размеры, мм		Вертик.	Горизонт.
			L	h	Р	Q
А14Б 417.000	1	125	210±1	167	220	66	5,9
А14Б 417.000-01	1	125	210±1	217	220	66	6,4
А14Б 417.000-02	1	150	220±1	180	325	97	7,3
А14Б 417.000-03	1	150	220±1	230	325	97	7,95
А14Б 417.000-04	2	200	260±1	210	860	258	15,1
А14Б 417.000-05	2	200	260±1	260	860	258	15,9

Опора А14Б 418.000

Конструкция и размеры

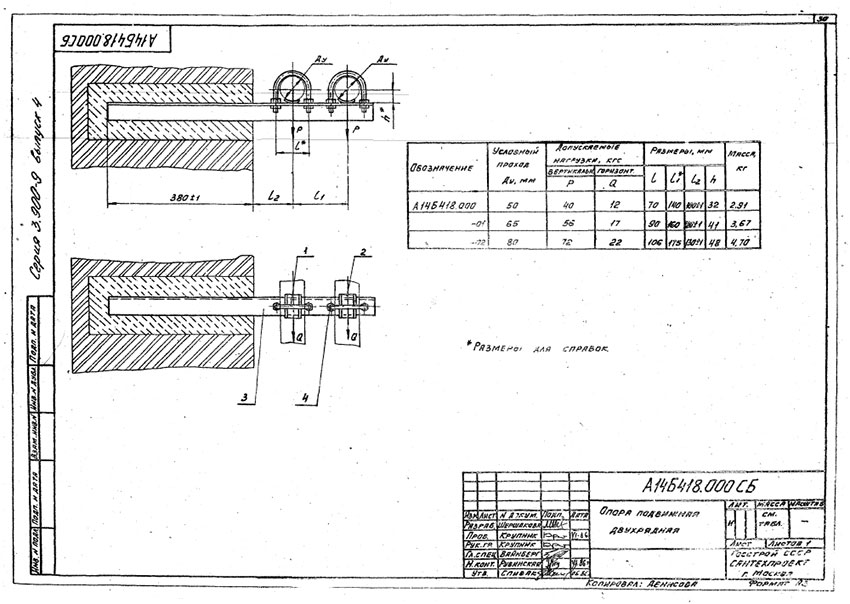

Опора А14Б 418.000. Подвижная двухрядная

Таблица №76

Обозначение	Условный проход ДУ, мм	Размеры, мм				Допуска. нагрузки, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		l	l₁	l₂	h	Р	Q
А14Б 418.000	50	70	140	100±1	32	40	12	2,91
А14Б 418.000-01	65	90	160	120±2	41	56	17	3,67
А14Б 418.000-02	80	106	175	130±3	48	72	22	4,7

Опора А14Б 419.000

Конструкция и размеры

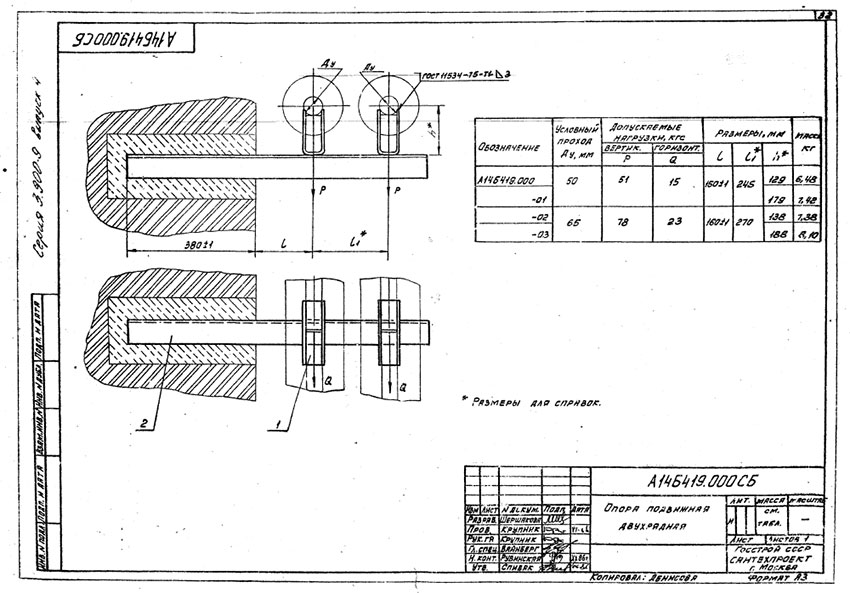

Опора А14Б 419.000. Подвижная двухрядная

Таблица №77

Обозначение	Условный проход ДУ, мм	Размеры, мм			Допуск. нагрузки, кгс		Масса, кг
		Размеры, мм			Вертик.	Горизонт.
		l	l₁	h	Р	Q
А14Б 419.000	50	150±1	245	128	51	15	6,48
А14Б 419.000-01	50	150±1	245	178	51	15	7,42
А14Б 419.000-02	65	160±1	270	138	78	23	7,38
А14Б 419.000-03	65	160±1	270	188	78	23	8,1

Опора А14Б 420.000

Конструкция и размеры

Опора А14Б 420.000. Подвижная двухрядная

Таблица №78

Обозначение	Условный проход ДУ, мм	Размеры, мм		Допуск. нагрузки, кгс		Масса, кг
		Размеры, мм		Вертик.	Горизонт.
		l	l₁	Р	Q
А14Б 420.000	50	75	75	40	12	1,868
А14Б 420.000-01	65	86	100	56	17	1,888
А14Б 420.000-02	80	90	105	72	22	1,904

Опора А14Б 421.000

Конструкция и размеры

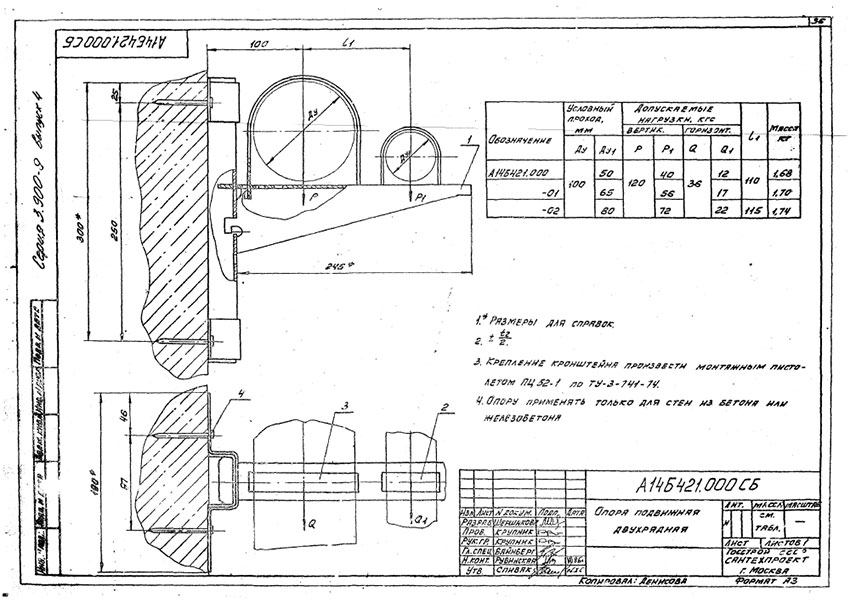

Опора А14Б 421.000. Подвижная двухрядная

Таблица №79

Обозначение	Условный проход, мм		L₁	Допуск. нагрузки, кгс				Масса, кг
	Условный проход, мм			Вертик.		Горизонт.
	ДУ	ДУ₁		Р	Р₁	Q	Q₁
А14Б 421.000	100	50	110	120	40	36	12	1,68
А14Б 421.000-01	100	65	110	120	56	36	17	1,7
А14Б 421.000-02	100	80	115	120	72	36	22	1,74

Опора А14Б 422.000

Конструкция и размеры

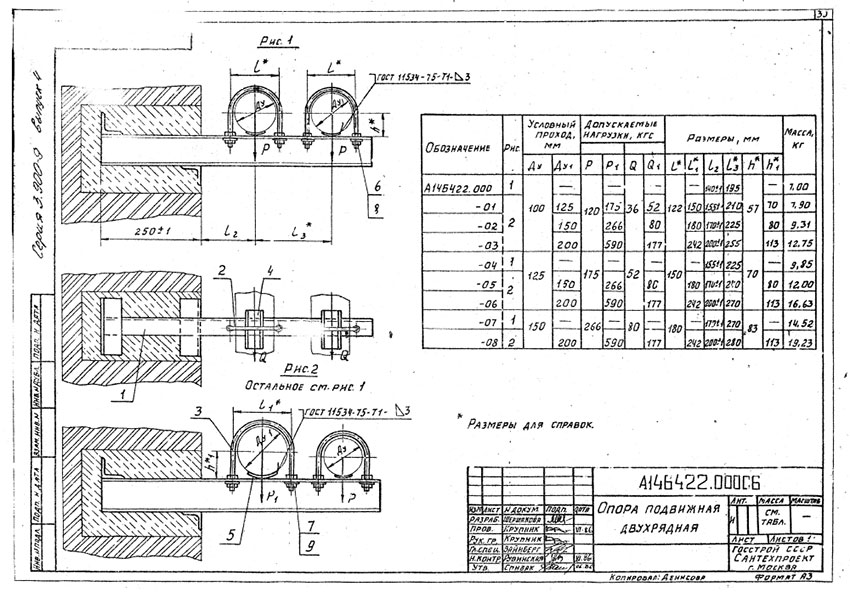

Опора А14Б 422.000. Подвижная двухрядная

Таблица №80

Обозначение	Рис.	Условный проход, мм		Размеры, мм						Допуск. нагрузки, кгс				Масса, кг
		Условный проход, мм		Размеры, мм						Вертик.		Горизонт.
		ДУ	ДУ₁	L	L₁	L₂	L₃	h	h₁	Р	Р₁	Q	Q₁
А14Б 422.000	1	100	-	122	-	140±1	195	57	-	120	-	36	-	7
А14Б 422.000-01	2	100	125	122	150	155±1	210	57	70	120	175	36	52	7,9
А14Б 422.000-02	2	100	150	122	180	170±1	225	57	80	120	266	36	80	9,31
А14Б 422.000-03	2	100	200	122	242	200±1	255	57	113	120	590	36	177	12,75
А14Б 422.000-04	1	125	-	150	-	155±1	225	70	-	175	-	52	-	9,85
А14Б 422.000-05	2	125	150	150	180	170±1	240	70	80	175	266	52	80	12
А14Б 422.000-06	2	125	200	150	242	200±1	270	70	113	175	590	52	177	16,63
А14Б 422.000-07	1	150	-	180	-	170±1	270	83	-	266	-	80	-	14,52
А14Б 422.000-08	2	150	200	180	242	200±1	280	83	113	266	590	80	177	19,23

Опора А14Б 423.000

Конструкция и размеры

Опора А14Б 423.000. Подвижная двухрядная

Таблица №81

Обозначение	Рис.	Условный проход, мм		Размеры, мм					Допуск. нагрузки, кгс				Масса, кг
		Условный проход, мм		Размеры, мм					Вертик.		Горизонт.
		ДУ	ДУ₁	L	L₁	L₂	h	h₁	Р	Р₁	Q	Q₁
А14Б 423.000	1	100	80	250±1	195±1	330±1	154	145	157	107	47	32	11
А14Б 423.000-01	1	100	80	250±1	195±1	330±1	204	195	157	107	47	32	12
А14Б 423.000-02	1	125	80	250±1	210±1	345±1	167	145	220	107	66	32	12,8
А14Б 423.000-03	1	125	80	250±1	210±1	345±1	217	195	220	107	66	32	13,7
А14Б 423.000-04	1	150	80	250±1	220±1	355±1	180	145	325	107	97	32	13,8
А14Б 423.000-05	1	150	80	250±1	220±1	355±1	230	195	325	107	97	32	14,9
А14Б 423.000-06	1	200	80	380±1	260±1	395±1	210	145	860	107	258	32	24
А14Б 423.000-07	1	200	80	380±1	260±1	395±1	260	195	860	107	258	32	25,3
А14Б 423.000-08	2	-	80	250±1	195±1	320±1	-	145	-	107	-	32	9,14
А14Б 423.000-09	2	-	80	250±1	195±1	320±1	-	195	-	107	-	32	10,1
А14Б 423.000-10	1	125	100	250±1	210±1	355±1	167	154	220	157	66	47	13,9
А14Б 423.000-11	1	125	100	250±1	210±1	355±1	217	204	220	157	66	47	14,9
А14Б 423.000-12	1	150	100	250±1	220±1	365±1	180	154	325	157	97	47	16,7
А14Б 423.000-13	1	150	100	250±1	220±1	365±1	230	204	325	157	97	47	18
А14Б 423.000-14	1	200	100	250±1	260±1	405±1	210	154	860	157	258	47	32,6
А14Б 423.000-15	1	200	100	250±1	260±1	405±1	260	204	860	157	258	47	34,9
А14Б 423.000-16	2	-	100	380±1	195±1	340±1	-	154	-	157	-	47	13,3
А14Б 423.000-17	2	-	100	380±1	195±1	340±1	-	204	-	157	-	47	14,3
А14Б 423.000-18	1	150	125	250±1	220±1	380±1	180	167	325	220	97	66	18,2
А14Б 423.000-19	1	150	125	250±1	220±1	380±1	230	217	325	220	97	66	19,4
А14Б 423.000-20	1	200	125	380±1	260±1	420±1	210	167	860	220	258	66	34
А14Б 423.000-21	1	200	125	380±1	260±1	420±1	260	217	860	220	258	66	35,2
А14Б 423.000-22	2	-	125	250±1	210±1	370±1	-	167	-	220	-	66	16,7
А14Б 423.000-23	2	-	125	250±1	210±1	370±1	-	217	-	220	-	66	17,7
А14Б 423.000-24	2	-	150	250±1	220±1	390±1	-	180	-	220	-	97	22,5
А14Б 423.000-25	2	-	150	250±1	220±1	390±1	-	230	-	220	-	97	23,9

Опора А14Б 424.000

Конструкция и размеры

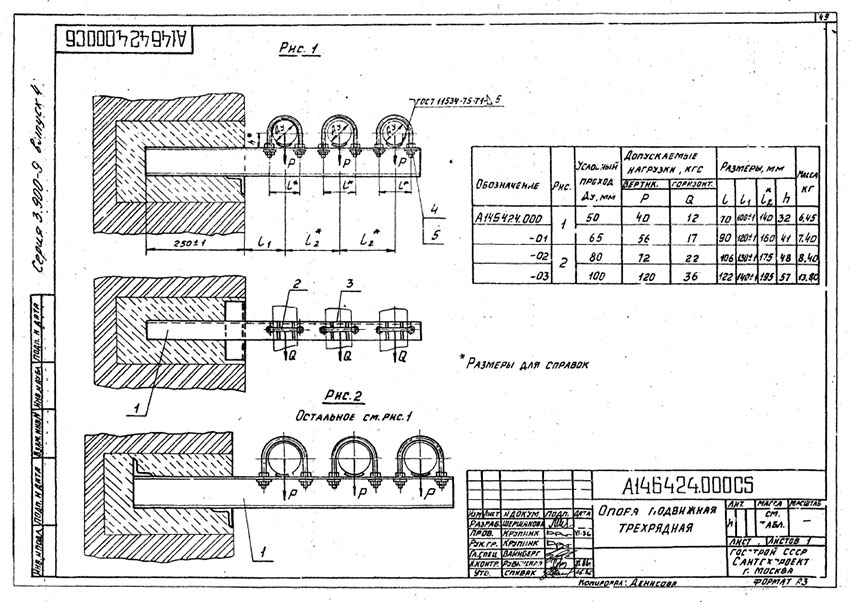

Опора А14Б 424.000. Подвижная двухрядная

Таблица №82

Обозначение	Рис.	Условный проход ДУ, мм	Размеры, мм				Допуск. нагрузки, кгс		Масса, кг
			Размеры, мм				Вертик.	Горизонт.
			l	l₁	l₂	h	Р	Q
А14Б 424.000	1	50	70	100±1	140	32	40	12	6,45
А14Б 424.000-01	1	65	90	120±2	160	41	56	17	7,4
А14Б 424.000-02	2	80	106	130±3	175	48	72	22	8,4
А14Б 424.000-03	2	100	122	140±4	195	57	120	36	13,8

Опора А14Б 425.000

Конструкция и размеры

Опора А14Б 425.000. Подвижная трехрядная

Таблица №83

Обозначение	Условный проход ДУ, мм	Размеры, мм			Допуск. нагрузки, кгс		Масса, кг
		Размеры, мм			Вертик.	Горизонт.
		L	L₁	h	Р	Q
А14Б 425.000	50	150±1	245	132	51	15	11,54
А14Б 425.000-01	50	150±1	245	182	51	15	12,8
А14Б 425.000-02	65	160±1	270	140	78	23	13,23
А14Б 425.000-03	65	160±1	270	190	78	23	14,61
А14Б 425.000-04	80	185±1	320	147	107	32	18,9
А14Б 425.000-05	80	185±1	320	197	107	32	20,3
А14Б 425.000-06	100	195±1	340	156	157	47	25,34
А14Б 425.000-07	100	195±1	340	206	157	47	26,92

Опора А14Б 426.000

Конструкция и размеры

Опора А14Б 426.000. Подвижная трехрядная

Таблица №84

Обозначение	Условный проход ДУ, мм	Размеры, мм			Допуск.нагрузки, кгс		Масса, кг
		Размеры, мм			Вертик.	Горизонт.
		L	L₁	L₂	Р	Q
А14Б 426.000	50	75	150	225	40	12	2,458
А14Б 426.000-01	65	80	170	260	56	17	2,462
А14Б 426.000-02	80	95	185	285	72	22	2,476

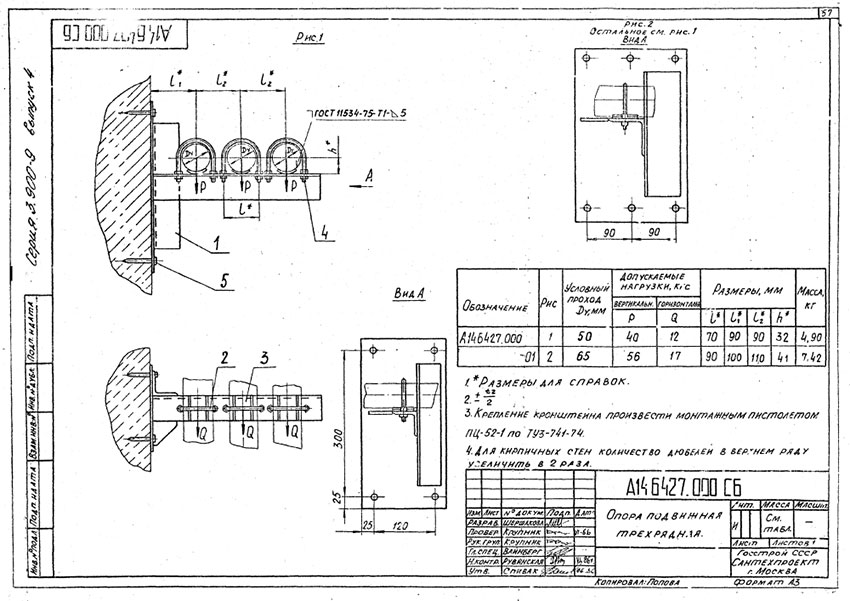

Опора А14Б 427.000

Конструкция и размеры

Опора А14Б 427.000. Подвижная трехрядная

Таблица №85

Обозначение	Рис.	Условный проход ДУ, мм	Размеры, мм				Допуск. нагрузки, кгс		Масса, кг
			Размеры, мм				Вертик.	Горизонт.
			l	l₁	l₂	h	Р	Q
А14Б 427.000	1	50	70	90	90	32	40	12	4,9
А14Б 427.000-01	2	65	90	100	110	41	56	17	7,42

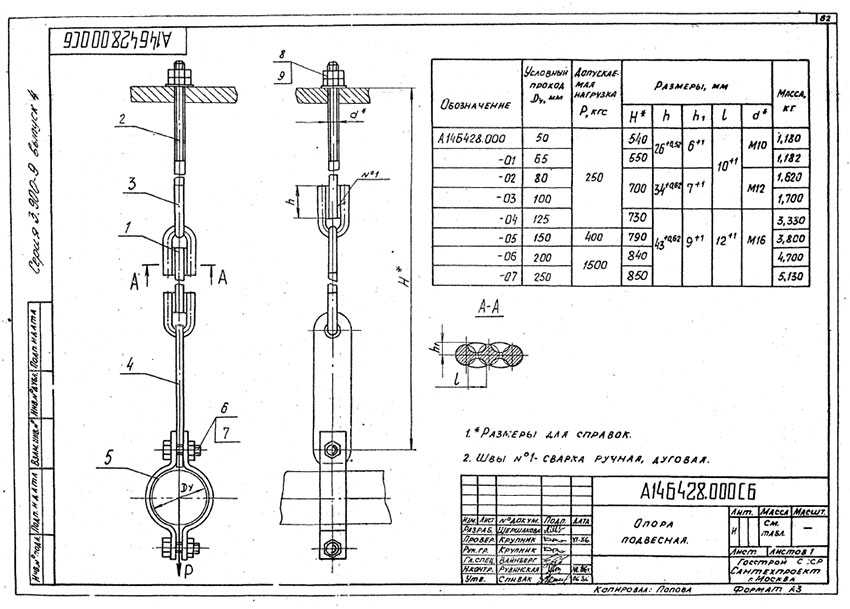

Опора А14Б 428.000

Конструкция и размеры

Опора А14Б 428.000. Подвесная

Таблица №86

Обозначение	Условный проход ДУ, мм	Размеры, мм					Допуск. нагрузки Р, кгс	Масса, кг
Обозначение	Условный проход ДУ, мм	Н	h	h₁	L	d	Допуск. нагрузки Р, кгс	Масса, кг
А14Б 428.000	50	540	26⁺⁰´⁵²	6⁺¹	10⁺¹	M10	250	1,18
А14Б 428.000-01	65	550	26⁺⁰´⁵²	6⁺¹	10⁺¹	M10	250	1,182
А14Б 428.000-02	80	700	34⁺⁰´⁶²	7⁺¹	10⁺¹	M12	250	1,62
А14Б 428.000-03	100	700	34⁺⁰´⁶²	7⁺¹	10⁺¹	M12	250	1,7
А14Б 428.000-04	125	730	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	250	3,33
А14Б 428.000-05	150	790	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	400	3,8
А14Б 428.000-06	200	840	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	1500	4,7
А14Б 428.000-07	250	850	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	1500	5,13

Опора А14Б 429.000

Конструкция и размеры

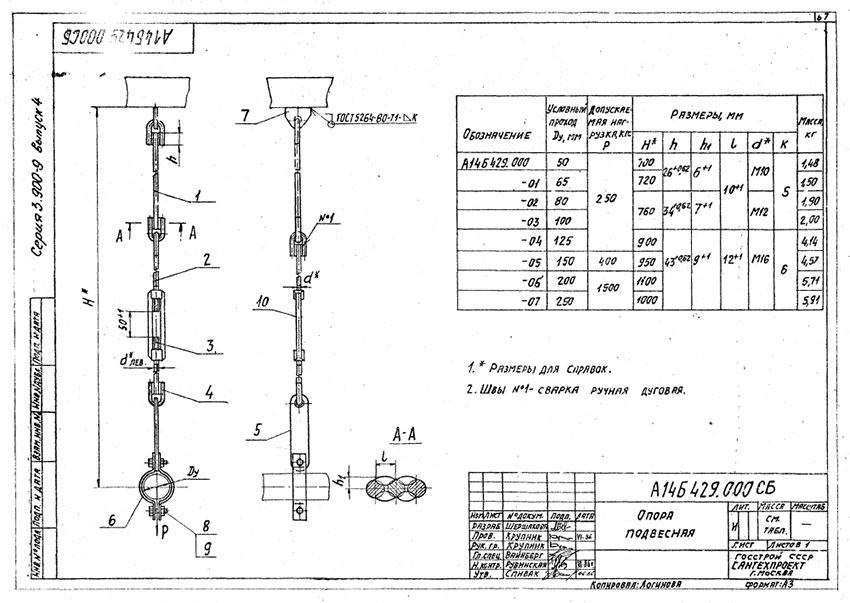

Опора А14Б 429.000. Подвесная

Таблица №87

Обозначение	Условный проход ДУ, мм	Размеры, мм						Допуск. нагрузки Р, кгс	Масса, кг
Обозначение	Условный проход ДУ, мм	Н	h	h₁	L	d	K	Допуск. нагрузки Р, кгс	Масса, кг
А14Б 429.000	50	700	26⁺⁰´⁵²	6⁺¹	10⁺¹	M10	5	250	1,48
А14Б 429.000-01	65	720	26⁺⁰´⁵²	6⁺¹	10⁺¹	M10	5	250	1,5
А14Б 429.000-02	80	760	34⁺⁰´⁶²	7⁺¹	10⁺¹	M12	5	250	1,9
А14Б 429.000-03	100	760	34⁺⁰´⁶²	7⁺¹	10⁺¹	M12	5	250	2
А14Б 429.000-04	125	900	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	250	4,14
А14Б 429.000-05	150	950	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	400	4,57
А14Б 429.000-06	200	1100	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	1500	5,71
А14Б 429.000-07	250	1000	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	1500	5,91

Опора А14Б 430.000

Конструкция и размеры

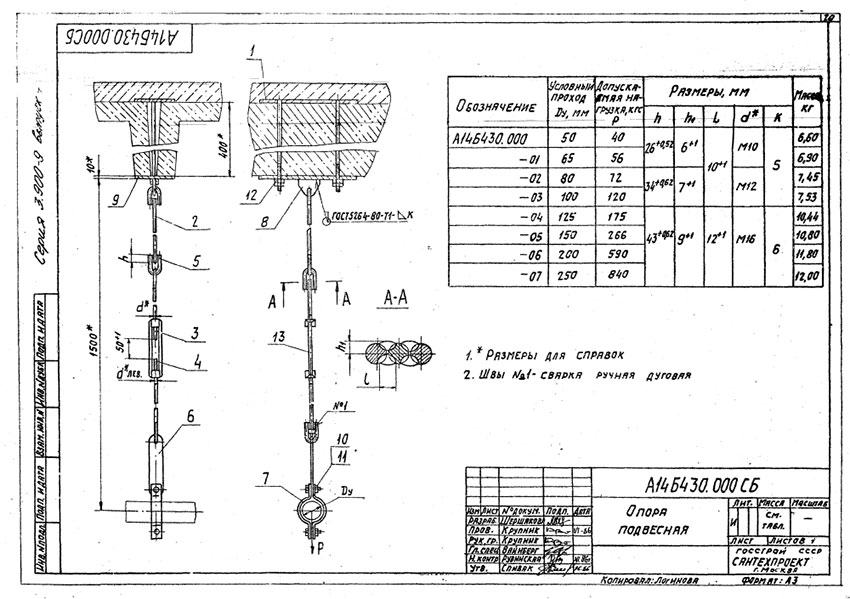

Опора А14Б 430.000. Подвесная

Таблица №88

Обозначение	Условный проход ДУ, мм	Размеры, мм					Допуск.нагрузки Р, кгс	Масса, кг
Обозначение	Условный проход ДУ, мм	h	h₁	L	d	K	Допуск.нагрузки Р, кгс
А14Б 430.000	50	26⁺⁰´⁵²	6⁺¹	10⁺¹	M10	5	40	6,6
А14Б 430.000-01	65	26⁺⁰´⁵²	6⁺¹	10⁺¹	M10	5	56	6,9
А14Б 430.000-02	80	34⁺⁰´⁶²	7⁺¹	10⁺¹	M12	5	72	7,45
А14Б 430.000-03	100	34⁺⁰´⁶²	7⁺¹	10⁺¹	M12	5	120	7,53
А14Б 430.000-04	125	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	175	10,44
А14Б 430.000-05	150	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	266	10,8
А14Б 430.000-06	200	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	590	11,8
А14Б 430.000-07	250	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	840	12

Опора А14Б 431.000

Конструкция и размеры

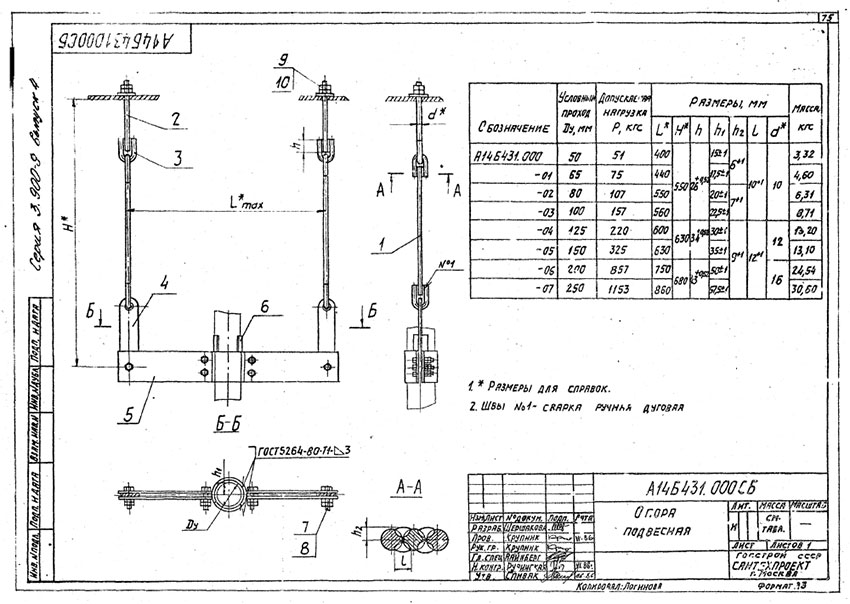

Опора А14Б 431.000. Подвесная

Таблица №89

Обозначение	Условный проход ДУ, мм	Размеры, мм							Допуск.нагрузки Р, кгс	Масса, кг
Обозначение	Условный проход ДУ, мм	L	Н	h	h₁	h₂	l	d	Допуск.нагрузки Р, кгс	Масса, кг
А14Б 431.000	50	400	550	26⁺⁰´⁵²	15±¹	6⁺¹	10⁺¹	10	51	3,32
А14Б 431.000-01	65	440	550	26⁺⁰´⁵²	17,5±¹	6⁺¹	10⁺¹	10	75	4,6
А14Б 431.000-02	80	550	550	34⁺⁰´⁶²	20±¹	7⁺¹	10⁺¹	10	107	6,31
А14Б 431.000-03	100	560	550	34⁺⁰´⁶²	22,5±¹	7⁺¹	10⁺¹	10	157	8,71
А14Б 431.000-04	125	600	630	43⁺⁰´⁶²	30±¹	9⁺¹	12⁺¹	12	220	13,2
А14Б 431.000-05	150	630	630	43⁺⁰´⁶²	35±¹	9⁺¹	12⁺¹	12	325	13,1
А14Б 431.000-06	200	750	680	43⁺⁰´⁶²	50±¹	9⁺¹	12⁺¹	16	857	24,54
А14Б 431.000-07	250	860	680	43⁺⁰´⁶²	57,5±¹	9⁺¹	12⁺¹	16	1153	30,6

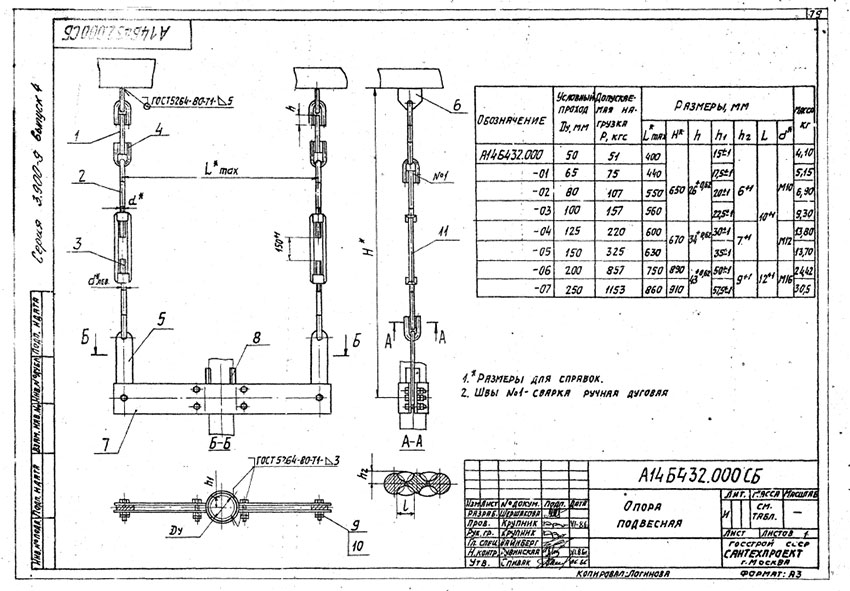

Опора А14Б 432.000

Конструкция и размеры

Опора А14Б 432.000. Подвесная

Таблица №90

Обозначение	Условный проход ДУ, мм	Размеры, мм							Допуск. нагрузки Р, кгс	Масса, кг
Обозначение	Условный проход ДУ, мм	Lmax	Н	h	h₁	h₂	l	d	Допуск. нагрузки Р, кгс	Масса, кг
А14Б 432.000	50	400	650	26⁺⁰´⁵²	15±¹	6⁺¹	10⁺¹	M10	51	4,1
А14Б 432.000-01	65	440	650	26⁺⁰´⁵²	17,5±¹	6⁺¹	10⁺¹	M10	75	5,15
А14Б 432.000-02	80	550	650	34⁺⁰´⁶²	20±¹	6⁺¹	10⁺¹	M10	107	6,9
А14Б 432.000-03	100	560	650	34⁺⁰´⁶²	22,5±¹	6⁺¹	10⁺¹	M10	157	9,3
А14Б 432.000-04	125	600	670	43⁺⁰´⁶²	30±¹	7⁺¹	10⁺¹	M12	220	13,8
А14Б 432.000-05	150	630	670	43⁺⁰´⁶²	35±¹	7⁺¹	10⁺¹	M12	325	13,7
А14Б 432.000-06	200	750	890	43⁺⁰´⁶²	50±¹	9⁺¹	12⁺¹	M16	857	24,42
А14Б 432.000-07	250	860	910	43⁺⁰´⁶²	57,5±¹	9⁺¹	12⁺¹	M16	1153	30,5

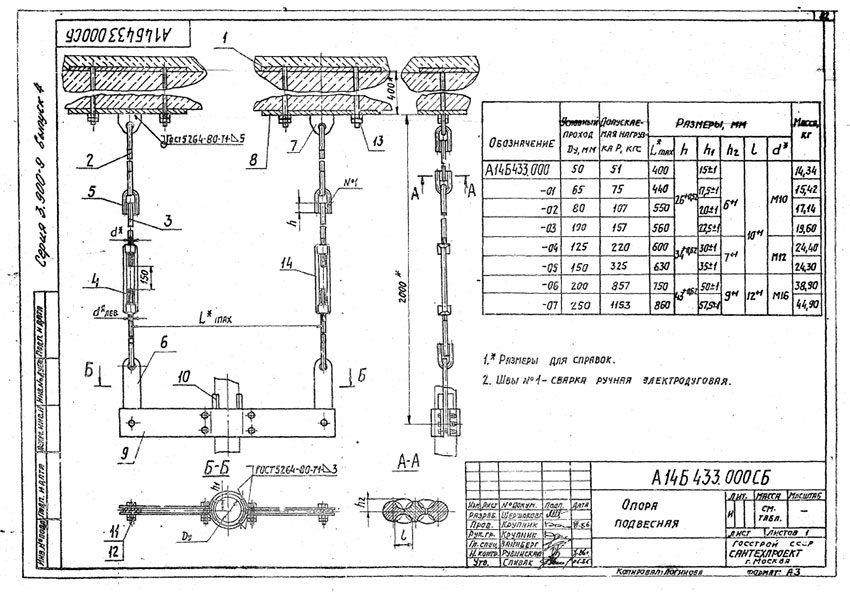

Опора А14Б 433.000

Конструкция и размеры

Опора А14Б 433.000. Подвесная

Таблица №91

Обозначение	Условный проход ДУ, мм	Размеры, мм						Допуск. нагрузки Р, кгс	Масса, кг
Обозначение	Условный проход ДУ, мм	Lmax	h	h₁	h₂	l	d	Допуск. нагрузки Р, кгс	Масса, кг
А14Б 433.000	50	400	26⁺⁰´⁵²	15±¹	6⁺¹	10⁺¹	M10	51	14,34
А14Б 433.000-01	65	440	26⁺⁰´⁵²	17,5±¹	6⁺¹	10⁺¹	M10	75	15,42
А14Б 433.000-02	80	550	26⁺⁰´⁵²	20±¹	6⁺¹	10⁺¹	M10	107	17,14
А14Б 433.000-03	100	560	26⁺⁰´⁵²	22,5±¹	6⁺¹	10⁺¹	M10	157	19,6
А14Б 433.000-04	125	600	34⁺⁰´⁶²	30±¹	7⁺¹	10⁺¹	M12	220	24,4
А14Б 433.000-05	150	630	34⁺⁰´⁶²	35±¹	7⁺¹	10⁺¹	M12	325	24,3
А14Б 433.000-06	200	750	43⁺⁰´⁶²	50±¹	9⁺¹	12⁺¹	M16	857	38,9
А14Б 433.000-07	250	860	43⁺⁰´⁶²	57,5±¹	9⁺¹	12⁺¹	M16	1153	44,9

Опора А14Б 434.000

Конструкция и размеры

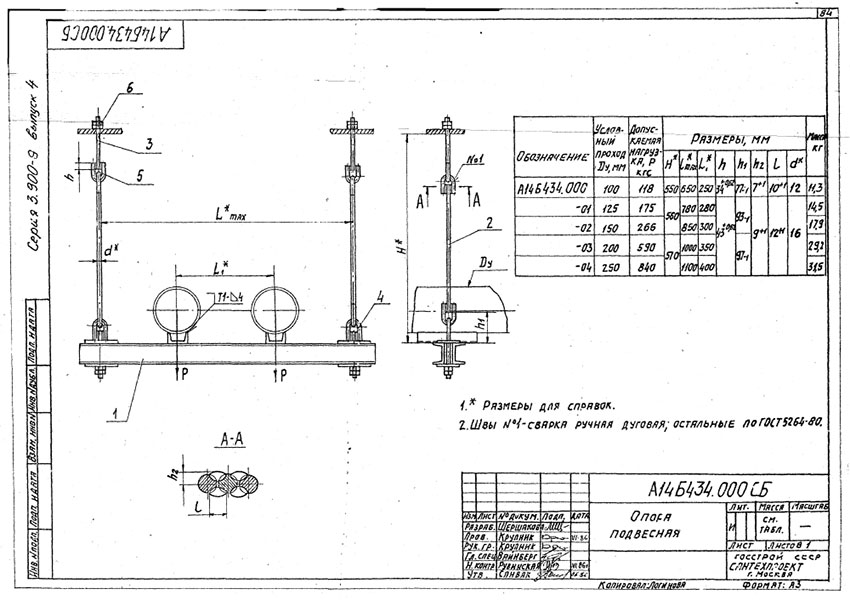

Опора А14Б 434.000. Подвесная

Таблица №92

Обозначение	Условный проход ДУ, мм	Размеры, мм								Допуск.нагрузки Р, кгс	Масса, кг
Обозначение	Условный проход ДУ, мм	Н	Lmax	L₁	h	h₁	h₂	l	d	Допуск.нагрузки Р, кгс	Масса, кг
А14Б 434.000	100	550	650	250	34⁺⁰´⁶²	72₋₁	7⁺¹	10⁺¹	12	118	11,3
А14Б 434.000-01	125	560	780	280	43⁺⁰´⁶²	93₋₁	9⁺¹	12⁺¹	16	175	14,5
А14Б 434.000-02	150	560	850	300	43⁺⁰´⁶²	93₋₁	9⁺¹	12⁺¹	16	266	17,9
А14Б 434.000-03	200	570	1000	350	43⁺⁰´⁶²	97₋₁	9⁺¹	12⁺¹	16	590	29,2
А14Б 434.000-04	250	570	1100	400	43⁺⁰´⁶²	97₋₁	9⁺¹	12⁺¹	16	840	31,5

Опора А14Б 435.000

Конструкция и размеры

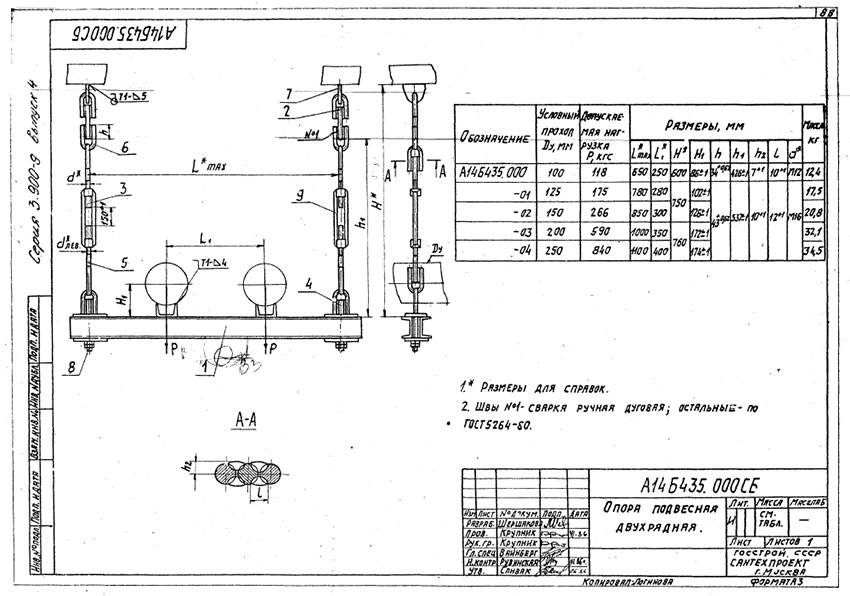

Опора А14Б 435.000. Подвесная двухрядная

Таблица №93

Обозначение	Условный проход ДУ, мм	Размеры, мм									Допуск. нагрузки Р, кгс	Масса, кг
Обозначение	Условный проход ДУ, мм	Lmax	L₁	Н	Н₁	h	h₁	h₂	l	d	Допуск. нагрузки Р, кгс	Масса, кг
А14Б 435.000	100	650	250	600	86±¹	34⁺⁰´⁶²	426±¹	7⁺¹	10⁺¹	M12	118	12,4
А14Б 435.000-01	125	780	280	750	102±¹	43⁺⁰´⁶²	537±¹	10⁺¹	12⁺¹	M16	175	17,5
А14Б 435.000-02	150	850	300	750	126±¹	43⁺⁰´⁶²	537±¹	10⁺¹	12⁺¹	M16	266	20,8
А14Б 435.000-03	200	1000	350	760	172±¹	43⁺⁰´⁶²	537±¹	10⁺¹	12⁺¹	M16	590	32,1
А14Б 435.000-04	250	1100	400	760	174±¹	43⁺⁰´⁶²	537±¹	10⁺¹	12⁺¹	M16	840	34,5

Опора А14Б 436.000

Конструкция и размеры

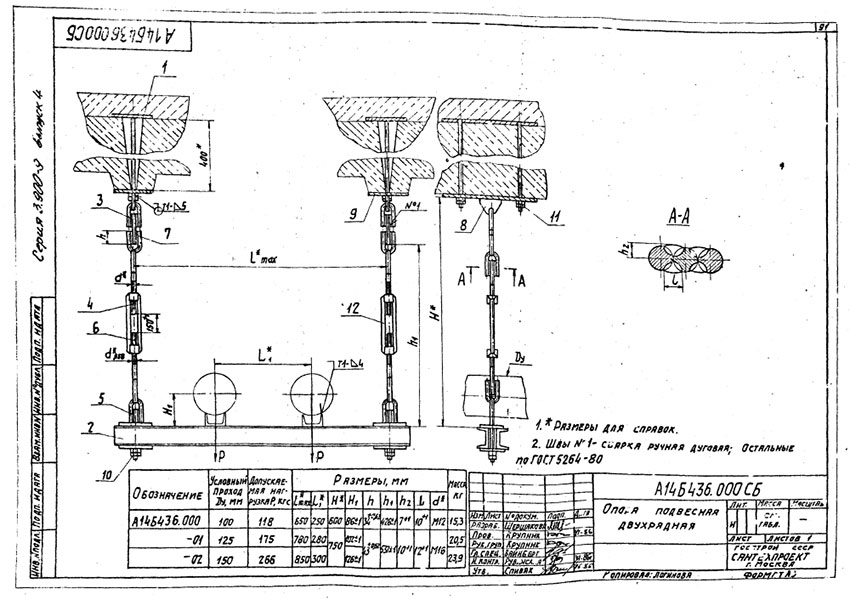

Опора А14Б 436.000. Подвесная двухрядная

Таблица №94

Обозначение	Условный проход ДУ, мм	Размеры, мм									Допуск. нагрузки Р, кгс	Масса, кг
Обозначение	Условный проход ДУ, мм	Lmax	L₁	Н	Н₁	h	h₁	h₂	l	d	Допуск. нагрузки Р, кгс	Масса, кг
А14Б 436.000	100	650	250	600	86±¹	34⁺⁰´⁶²	426±¹	7⁺¹	10⁺¹	M12	118	15,3
А14Б 436.000-01	125	780	280	750	102±¹	43⁺⁰´⁶²	537±¹	10⁺¹	12⁺¹	M16	175	20,5
А14Б 436.000-02	150	850	300	750	126±¹	43⁺⁰´⁶²	537±¹	10⁺¹	12⁺¹	M16	266	23,9

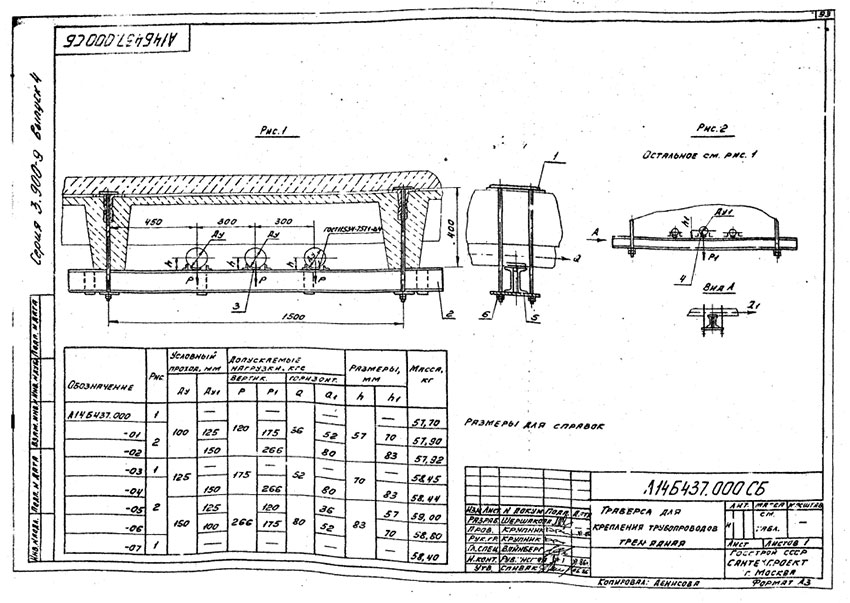

Траверса А14Б 437.000

Конструкция и размеры

Траверса А14Б 437.000 для крепления трубопроводов трехрядная

Таблица №95

Обозначение	Рис.	Условный проход, мм		Размеры, мм		Допуск. нагрузки, кгс				Масса, кг
		Условный проход, мм		Размеры, мм		Вертик.		Горизонт.
		ДУ	ДУ₁	h	h₁	Р	Р₁	Q	Q₁
А14Б 437.000	1	100	-	57	-	120	-	36	-	57,7
А14Б 437.000-01	2	100	125	57	70	120	175	36	52	57,9
А14Б 437.000-02	2	100	150	57	83	120	266	36	80	57,92
А14Б 437.000-03	1	125	-	70	-	175	-	52	-	58,45
А14Б 437.000-04	2	125	150	70	83	175	266	52	80	58,44
А14Б 437.000-05	2	150	125	83	57	266	120	80	36	59
А14Б 437.000-06	2	150	100	83	70	266	175	80	52	58,8
А14Б 437.000-07	1	150	-	83	-	266	-	80	-	58,4

Траверса А14Б 438.000

Конструкция и размеры

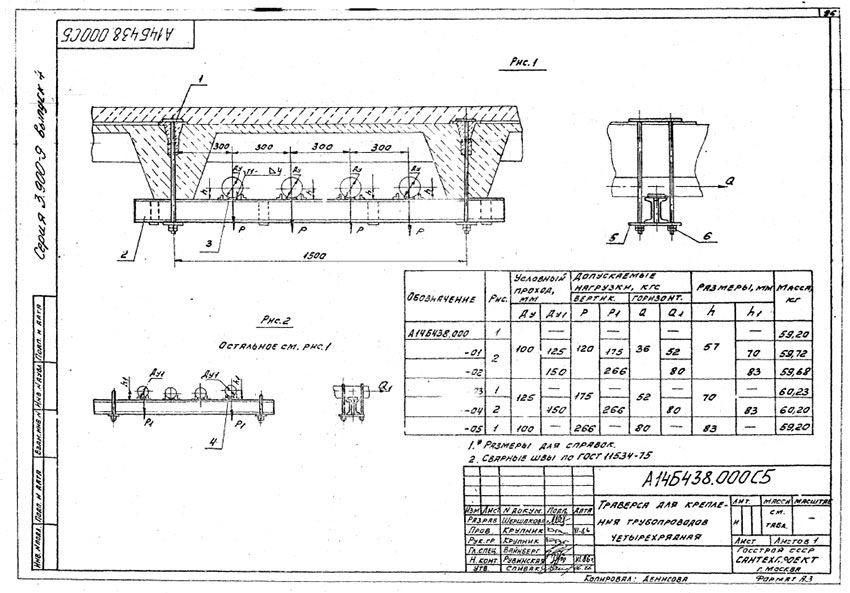

Траверса А14Б 438.000 для крепления трубопроводов четырехрядная

Таблица №96

Обозначение	Рис.	Условный проход, мм		Размеры, мм		Допуск. нагрузки, кгс				Масса, кг
		Условный проход, мм		Размеры, мм		Вертик.		Горизонт.
		ДУ	ДУ₁	h	h₁	Р	Р₁	Q	Q₁
А14Б 438.000	1	100	-	57	-	120	-	36	-	59,2
А14Б 438.000-01	2	100	125	57	70	120	175	36	52	59,72
А14Б 438.000-02	2	100	150	57	83	120	266	36	80	59,68
А14Б 438.000-03	1	125	-	70	-	175	-	52	-	60,23
А14Б 438.000-04	2	125	150	70	83	175	266	52	80	60,2
А14Б 438.000-05	1	100	-	83	-	266	-	80	-	59,2

Опора А14Б 439.000

Конструкция и размеры

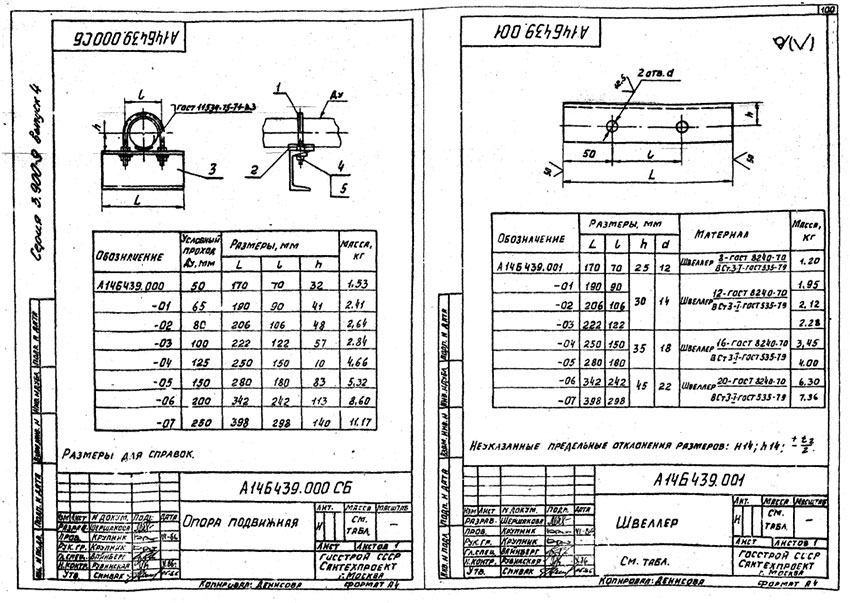

Опора А14Б 439.000. Подвижная

Таблица №97

Обозначение	Условный проход ДУ, мм	Размеры, мм			Масса, кг
Обозначение	Условный проход ДУ, мм	L	l	h	Масса, кг
А14Б 439.000	50	170	70	32	1,53
А14Б 439.000-01	65	190	90	41	2,41
А14Б 439.000-02	80	206	106	48	2,64
А14Б 439.000-03	100	222	122	57	2,84
А14Б 439.000-04	125	250	150	10	4,66
А14Б 439.000-05	150	280	180	83	5,32
А14Б 439.000-06	200	342	242	113	8,6
А14Б 439.000-07	250	398	298	140	11,17

Опорная стойка А14Б 440.000

Конструкция и размеры

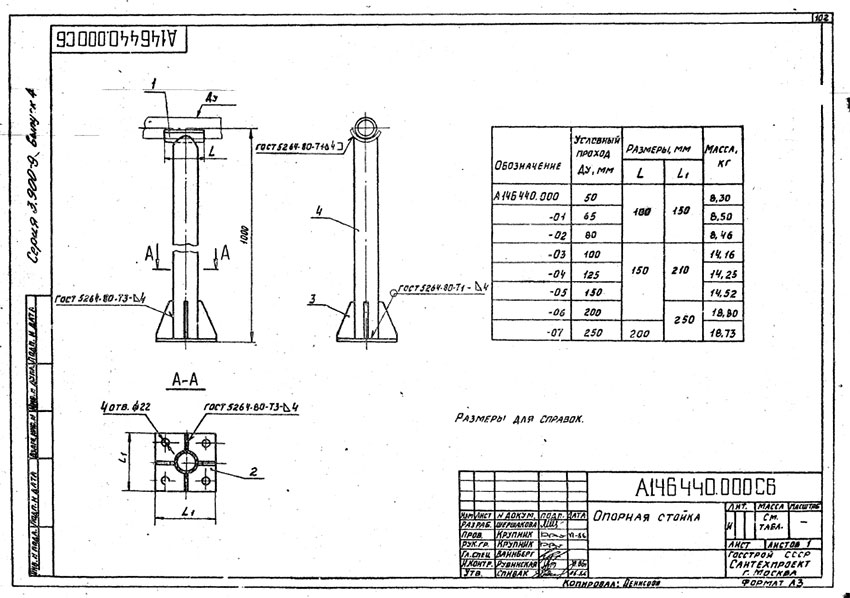

Опорная стойка А14Б 440.000

Таблица №98

Обозначение	Условный проход ДУ, мм	Размеры, мм		Масса, кг
Обозначение	Условный проход ДУ, мм	L	L₁	Масса, кг
А14Б 440.000	50	100	130	8,3
А14Б 440.000-01	65	100	130	8,5
А14Б 440.000-02	80	100	130	8,46
А14Б 440.000-03	100	150	210	14,16
А14Б 440.000-04	125	150	210	14,25
А14Б 440.000-05	150	150	210	14,52
А14Б 440.000-06	200	150	250	18,8
А14Б 440.000-07	250	200	250	18,73

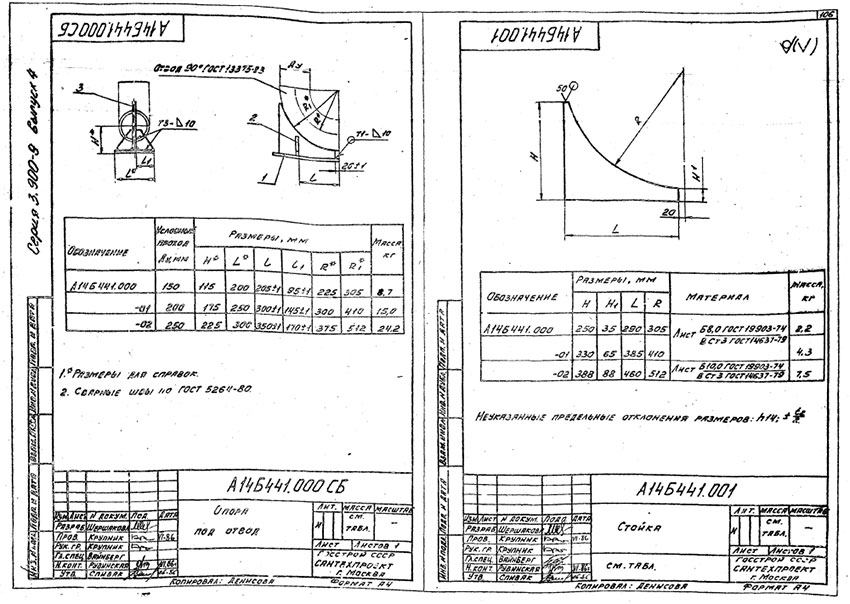

Опора А14Б 441.000

Конструкция и размеры

Опора А14Б 441.000 под отвод

Таблица №99

Обозначение	Условный проход ДУ, мм	Размеры, мм						Масса, кг
Обозначение	Условный проход ДУ, мм	H	L	l	l₁	R	R₁	Масса, кг
А14Б 441.000	150	115	200	205±1	95±1	225	305	8,7
А14Б 441.000-01	200	175	250	300±1	145±1	300	410	15
А14Б 441.000-02	250	225	300	350±1	170±1	375	512	24,2

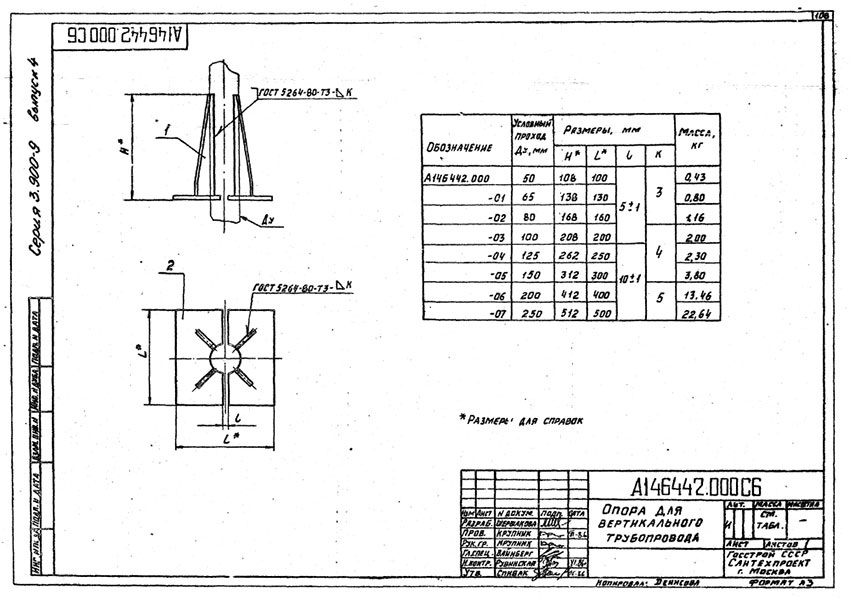

Опора А14Б 442.000

Конструкция и размеры

Опора А14Б 442.000 для вертикального трубопровода

Таблица №100

Обозначение	Условный проход ДУ, мм	Размеры, мм				Масса, кг
Обозначение	Условный проход ДУ, мм	H	L	l	K	Масса, кг
А14Б 442.000	50	108	100	5±1	3	0,43
А14Б 442.000-01	65	138	130	5±1	3	0,8
А14Б 442.000-02	80	168	160	5±1	3	1,16
А14Б 442.000-03	100	208	200	5±1	4	2
А14Б 442.000-04	125	262	250	10±1	4	2,3
А14Б 442.000-05	150	312	300	10±1	4	3,8
А14Б 442.000-06	200	412	400	10±1	5	13,46
А14Б 442.000-07	250	512	500	10±1	5	22,64

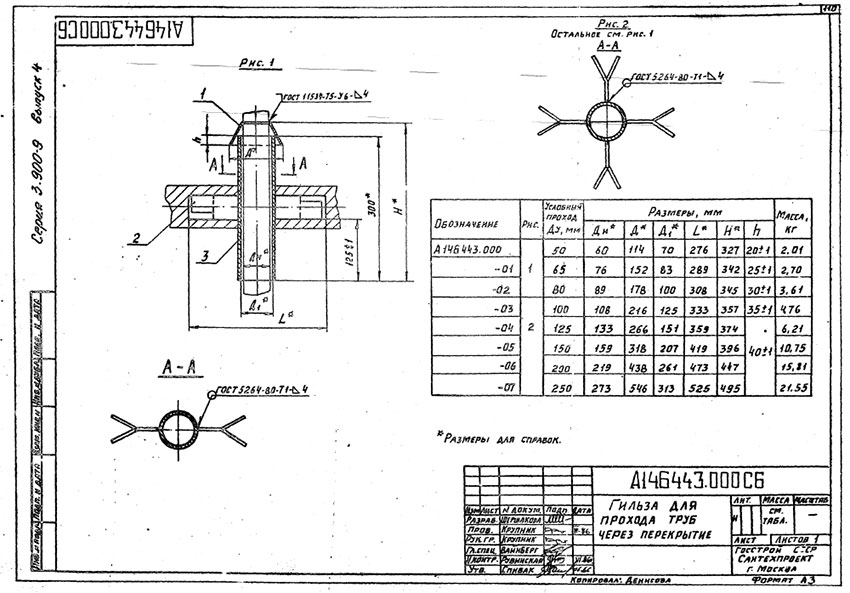

Гильза А14Б 443.000

Конструкция и размеры

Гильза А14Б 443.000 для прохода труб через перекрытие

Таблица №101

Обозначение	Рис.	Условный проход ДУ, мм	Размеры, мм						Масса, кг
Обозначение	Рис.	Условный проход ДУ, мм	Дн	Д	Д₁	L	H	h	Масса, кг
А14Б 443.000	1	50	60	114	70	276	327	20±1	2,01
А14Б 443.000-01	1	65	76	152	83	289	342	25±1	2,7
А14Б 443.000-02	1	80	89	178	100	308	345	30±1	3,61
А14Б 443.000-03	2	100	108	216	125	333	357	35±1	4,76
А14Б 443.000-04	2	125	133	266	151	359	374	40±1	6,21
А14Б 443.000-05	2	150	159	318	207	419	396	40±1	10,75
А14Б 443.000-06	2	200	219	438	261	473	447	40±1	15,81
А14Б 443.000-07	2	250	273	546	313	525	495	40±1	21,55

Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:

Широкий ассортимент продукции;
Производство только из сырья высокого качества;
Доставка в заранее установленные сроки;
Сохранность целостности изделий при перевозке;
Профессионально налаженная логистика;
Доставка как на склад, так и на объект покупателя;
Доставляем изделия любых габаритов и формы.

Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.

Вам также может понравиться
