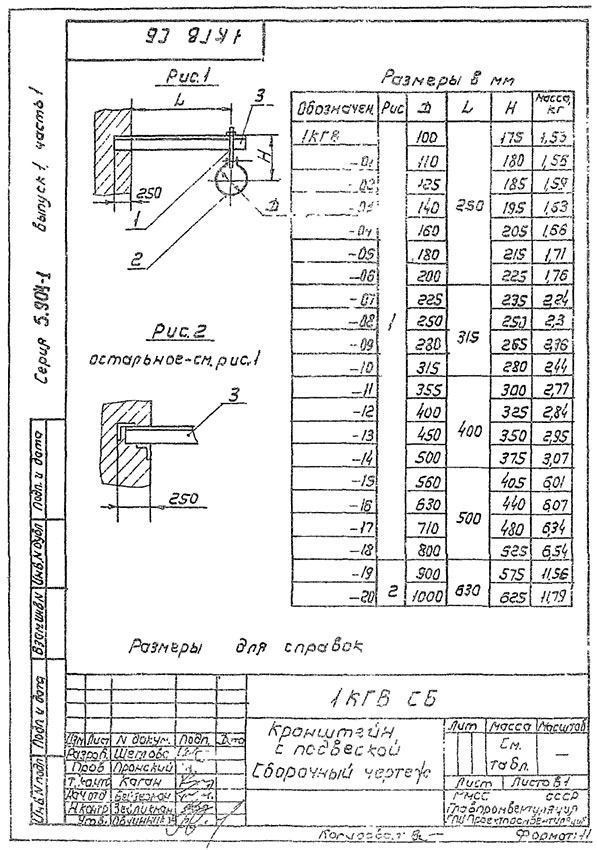

Кронштейн с подвеской 1КГВ
Конструкция и размеры
Таблица №1
Обозначение | Рис. | D | L | H | Масса, кг |
---|---|---|---|---|---|
1 КГВ | 1 | 100 | 250 | 175 | 1,53 |
1КГВ-01 | 1 | 110 | 250 | 180 | 1,55 |
1КГВ-02 | 1 | 125 | 250 | 185 | 1,59 |
1КГВ-03 | 1 | 140 | 250 | 195 | 1,63 |
1КГВ-04 | 1 | 160 | 250 | 205 | 1,66 |
1КГВ-05 | 1 | 180 | 250 | 215 | 1,71 |
1КГВ-06 | 1 | 200 | 250 | 225 | 1,76 |
1КГВ-07 | 1 | 225 | 315 | 235 | 2,24 |
1КГВ-08 | 1 | 250 | 315 | 250 | 2,3 |
1КГВ-09 | 1 | 280 | 315 | 255 | 2,36 |
1КГВ-10 | 1 | 315 | 315 | 280 | 2,44 |
1КГВ-11 | 1 | 355 | 400 | 300 | 2,77 |
1КГВ-12 | 1 | 400 | 400 | 325 | 2,84 |
1КГВ-13 | 1 | 450 | 400 | 350 | 2,95 |
1КГВ-14 | 1 | 500 | 400 | 375 | 3,07 |
1КГВ-15 | 1 | 560 | 500 | 405 | 6,01 |
1КГВ-16 | 1 | 630 | 500 | 440 | 6,07 |
1КГВ-17 | 1 | 710 | 500 | 480 | 6,34 |
1КГВ-18 | 1 | 800 | 500 | 525 | 6,54 |
1КГВ-19 | 2 | 900 | 630 | 575 | 11,56 |
1КГВ-20 | 2 | 1000 | 630 | 625 | 11,79 |

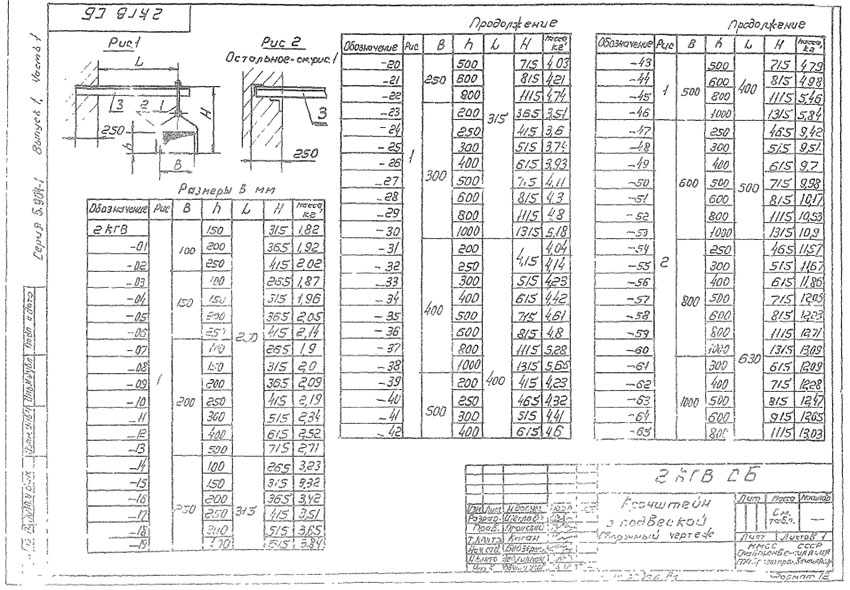

Кронштейн с подвеской 2КГВ
Конструкция и размеры
Таблица №2
Обозначение | Рис. | В | h | L | H | Масса, кг |
---|---|---|---|---|---|---|
2КГВ | 1 | 100 | 150 | 200 | 315 | 1,82 |
2КГВ-01 | 1 | 100 | 200 | 200 | 365 | 1,92 |
2КГВ-02 | 1 | 100 | 250 | 200 | 415 | 2,02 |
2КГВ-03 | 1 | 150 | 100 | 200 | 265 | 1,87 |
2КГВ-04 | 1 | 150 | 150 | 200 | 315 | 1,96 |
2КГВ-05 | 1 | 150 | 200 | 200 | 365 | 2,05 |
2КГВ-06 | 1 | 150 | 250 | 200 | 415 | 2,14 |
2КГВ-07 | 1 | 200 | 100 | 200 | 265 | 1,9 |
2КГВ-08 | 1 | 200 | 150 | 200 | 315 | 2,00 |
2КГВ-09 | 1 | 200 | 200 | 200 | 365 | 2,09 |
2КГВ-10 | 1 | 200 | 250 | 200 | 415 | 2,19 |
2КГВ-11 | 1 | 200 | 300 | 200 | 515 | 2,34 |
2КГВ-12 | 1 | 200 | 400 | 200 | 615 | 2,52 |
2КГВ-13 | 1 | 200 | 500 | 200 | 715 | 2,71 |
2КГВ-14 | 1 | 250 | 100 | 315 | 265 | 3,23 |
2КГВ-15 | 1 | 250 | 150 | 315 | 315 | 3,32 |
2КГВ-16 | 1 | 250 | 200 | 315 | 365 | 3,42 |
2КГВ-17 | 1 | 250 | 250 | 315 | 415 | 3,51 |
2КГВ-18 | 1 | 250 | 300 | 315 | 515 | 3,65 |
2КГВ-19 | 1 | 250 | 400 | 315 | 615 | 3,84 |
2КГВ-20 | 1 | 250 | 500 | 315 | 715 | 4,03 |
2КГВ-21 | 1 | 250 | 600 | 315 | 815 | 4,21 |
2КГВ-22 | 1 | 250 | 800 | 315 | 1115 | 4,74 |
2КГВ-23 | 1 | 300 | 200 | 315 | 365 | 3,51 |
2КГВ-24 | 1 | 300 | 250 | 315 | 415 | 3,6 |
2КГВ-25 | 1 | 300 | 300 | 315 | 515 | 3,74 |
2КГВ-26 | 1 | 300 | 400 | 315 | 615 | 3,93 |
2КГВ-27 | 1 | 300 | 500 | 315 | 715 | 4,11 |
2КГВ-28 | 1 | 300 | 600 | 315 | 815 | 4,3 |
2КГВ-29 | 1 | 300 | 800 | 315 | 1115 | 4,8 |
2КГВ-30 | 1 | 300 | 1000 | 315 | 1315 | 5,18 |
2КГВ-31 | 1 | 400 | 200 | 400 | 415 | 4,04 |
2КГВ-32 | 1 | 400 | 250 | 400 | 415 | 4,14 |
2КГВ-33 | 1 | 400 | 300 | 400 | 515 | 4,23 |
2КГВ-34 | 1 | 400 | 400 | 400 | 615 | 4,42 |
2КГВ-35 | 1 | 400 | 500 | 400 | 715 | 4,61 |
2КГВ-36 | 1 | 400 | 600 | 400 | 815 | 4,8 |
2КГВ-37 | 1 | 400 | 800 | 400 | 1115 | 5,28 |
2КГВ-38 | 1 | 400 | 1000 | 400 | 1315 | 5,65 |
2КГВ-39 | 1 | 500 | 200 | 400 | 415 | 4,23 |
2КГВ-40 | 1 | 500 | 250 | 400 | 465 | 4,32 |
2КГВ-41 | 1 | 500 | 300 | 400 | 515 | 4,41 |
2КГВ-42 | 1 | 500 | 400 | 400 | 615 | 4,6 |
2КГВ-43 | 1 | 500 | 500 | 400 | 715 | 4,79 |
2КГВ-44 | 1 | 500 | 600 | 400 | 815 | 4,98 |
2КГВ-45 | 1 | 500 | 800 | 400 | 1115 | 5,46 |
2КГВ-46 | 1 | 500 | 1000 | 400 | 1315 | 5,84 |
2КГВ-47 | 2 | 600 | 250 | 500 | 465 | 9,42 |
2КГВ-48 | 2 | 600 | 300 | 500 | 515 | 9,51 |
2КГВ-49 | 2 | 600 | 400 | 500 | 615 | 9,7 |
2КГВ-50 | 2 | 600 | 500 | 500 | 715 | 9,98 |
2КГВ-51 | 2 | 600 | 600 | 500 | 815 | 10,17 |
2КГВ-52 | 2 | 600 | 800 | 500 | 1115 | 10,53 |
2КГВ-53 | 2 | 600 | 1000 | 500 | 1315 | 10,9 |
2КГВ-54 | 2 | 800 | 250 | 630 | 465 | 11,57 |
2КГВ-55 | 2 | 800 | 300 | 630 | 515 | 11,67 |
2КГВ-56 | 2 | 800 | 400 | 630 | 615 | 11,86 |
2КГВ-57 | 2 | 800 | 500 | 630 | 715 | 12,05 |
2КГВ-58 | 2 | 800 | 600 | 630 | 815 | 12,23 |
2КГВ-59 | 2 | 800 | 800 | 630 | 1115 | 12,71 |
2КГВ-60 | 2 | 800 | 1000 | 630 | 1315 | 13,09 |
2КГВ-61 | 2 | 1000 | 300 | 630 | 615 | 12,09 |
2КГВ-62 | 2 | 1000 | 400 | 630 | 715 | 12,28 |
2КГВ-63 | 2 | 1000 | 500 | 630 | 815 | 12,47 |
2КГВ-64 | 2 | 1000 | 600 | 630 | 915 | 12,65 |
2КГВ-65 | 2 | 1000 | 800 | 630 | 1115 | 13,03 |

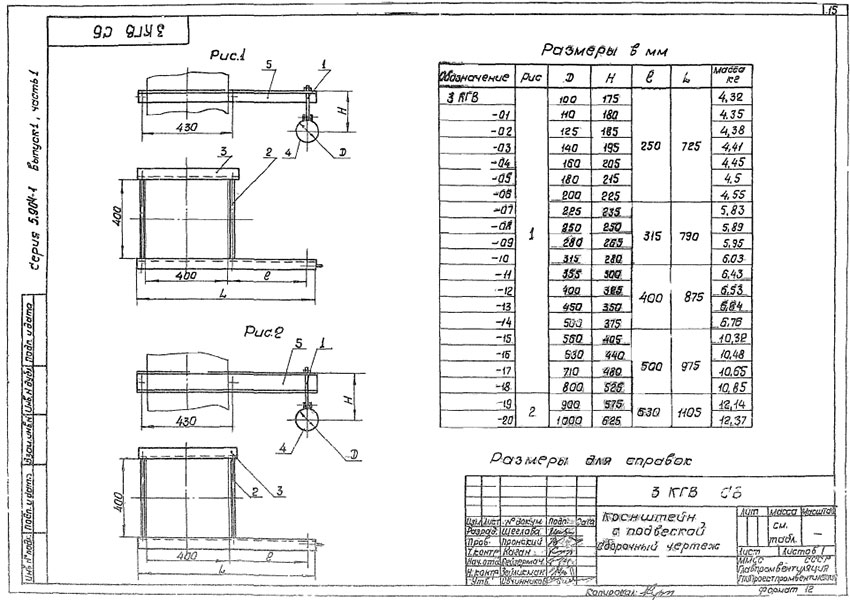

Кронштейн с подвеской 3КГВ
Конструкция и размеры
Таблица №3
Обозначение | Рис. | D | H | l | L | Масса, кг |
---|---|---|---|---|---|---|
3КГВ | 1 | 100 | 175 | 250 | 725 | 4,32 |
3КГВ -01 | 1 | 110 | 180 | 250 | 725 | 4,35 |
3КГВ -02 | 1 | 125 | 185 | 250 | 725 | 4,38 |
3КГВ -03 | 1 | 140 | 195 | 250 | 725 | 4,41 |
3КГВ -04 | 1 | 160 | 205 | 250 | 725 | 4,45 |
3КГВ -05 | 1 | 180 | 215 | 250 | 725 | 4,5 |
3КГВ -06 | 1 | 200 | 225 | 250 | 725 | 4,55 |
3КГВ -07 | 1 | 225 | 235 | 315 | 790 | 5,83 |
3КГВ -08 | 1 | 250 | 250 | 315 | 790 | 5,89 |
3КГВ -09 | 1 | 280 | 265 | 315 | 790 | 5,95 |
3КГВ -10 | 1 | 315 | 280 | 315 | 790 | 6,03 |
3КГВ -11 | 1 | 355 | 300 | 400 | 875 | 6,43 |
3КГВ -12 | 1 | 400 | 325 | 400 | 875 | 6,53 |
3КГВ -13 | 1 | 450 | 350 | 400 | 875 | 6,64 |
3КГВ -14 | 1 | 500 | 375 | 400 | 875 | 6,76 |
3КГВ -15 | 1 | 560 | 405 | 500 | 975 | 10,32 |
3КГВ -16 | 1 | 630 | 440 | 500 | 975 | 10,48 |
3КГВ -17 | 1 | 710 | 480 | 500 | 975 | 10,66 |
3КГВ -18 | 1 | 800 | 525 | 500 | 975 | 10,85 |
3КГВ -19 | 2 | 900 | 575 | 630 | 1105 | 12,14 |
3КГВ -20 | 2 | 1000 | 625 | 630 | 1105 | 12,37 |

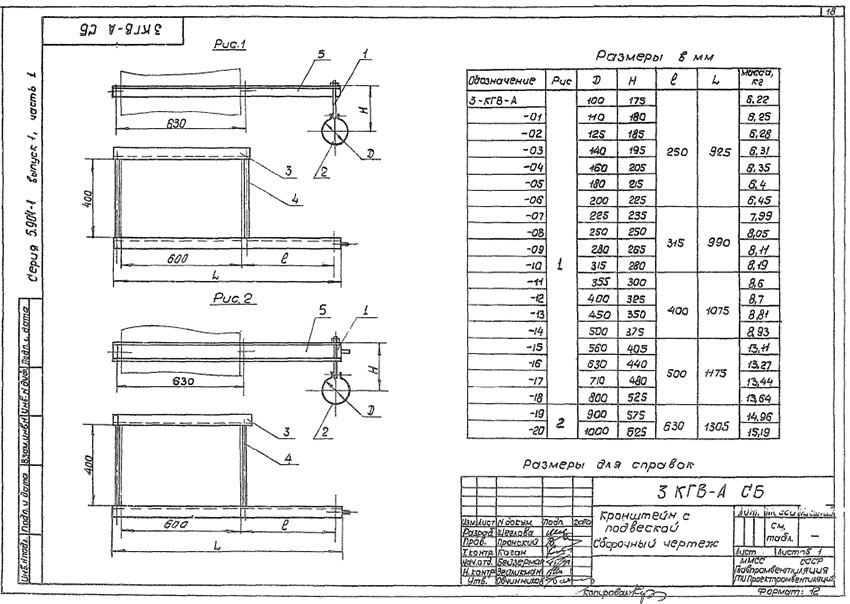

Кронштейн с подвеской 3КГВ-А
Конструкция и размеры
Таблица №4
Обозначение | Рис. | D | H | l | L | Масса, кг |
---|---|---|---|---|---|---|
3КГВ-А | 1 | 100 | 175 | 250 | 925 | 6,22 |
3КГВ-А-01 | 1 | 110 | 180 | 250 | 925 | 6,25 |
3КГВ-А-02 | 1 | 125 | 185 | 250 | 925 | 6,28 |
3КГВ-А-03 | 1 | 140 | 195 | 250 | 925 | 6,31 |
3КГВ-А-04 | 1 | 160 | 205 | 250 | 925 | 6,35 |
3КГВ-А-05 | 1 | 180 | 215 | 250 | 925 | 6,4 |
3КГВ-А-06 | 1 | 200 | 225 | 250 | 925 | 6,45 |
3КГВ-А-07 | 1 | 225 | 235 | 315 | 990 | 7,99 |
3КГВ-А-08 | 1 | 250 | 250 | 315 | 990 | 8,05 |
3КГВ-А-09 | 1 | 280 | 265 | 315 | 990 | 8,11 |
3КГВ-А-10 | 1 | 315 | 280 | 315 | 990 | 8,19 |
3КГВ-А-11 | 1 | 355 | 300 | 400 | 1075 | 8,6 |
3КГВ-А-12 | 1 | 400 | 325 | 400 | 1075 | 8,7 |
3КГВ-А-13 | 1 | 450 | 350 | 400 | 1075 | 8,81 |
3КГВ-А-14 | 1 | 500 | 375 | 400 | 1075 | 8,93 |
3КГВ-А-15 | 1 | 560 | 405 | 500 | 1175 | 13,11 |
3КГВ-А-16 | 1 | 630 | 440 | 500 | 1175 | 13,27 |
3КГВ-А-17 | 1 | 710 | 480 | 500 | 1175 | 13,44 |
3КГВ-А-18 | 1 | 800 | 525 | 500 | 1175 | 13,64 |
3КГВ-А-19 | 2 | 900 | 575 | 630 | 1305 | 14,96 |
3КГВ-А-20 | 2 | 1000 | 625 | 630 | 1305 | 15,19 |

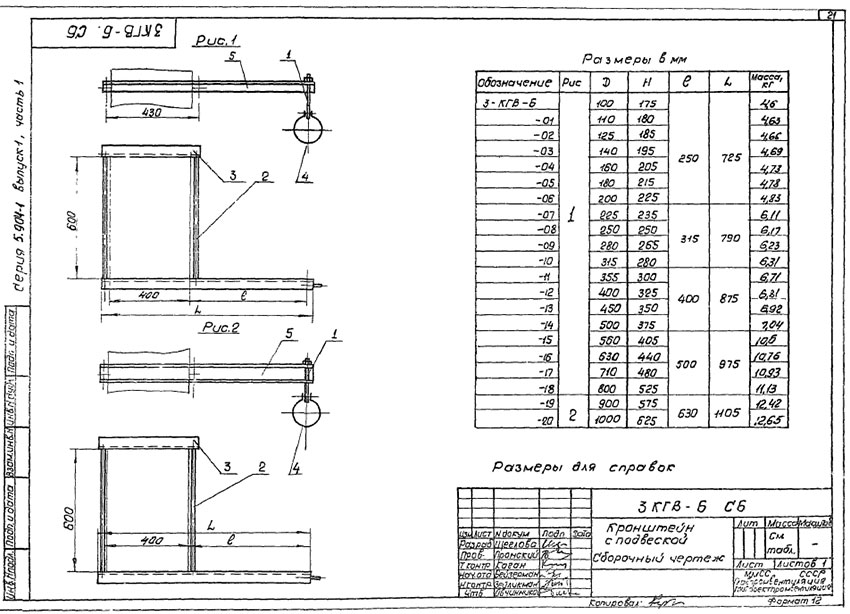

Кронштейн с подвеской 3КГВ-Б
Конструкция и размеры
Таблица №5
Обозначение | Рис. | D | H | l | L | Масса, кг |
---|---|---|---|---|---|---|
3КГВ-Б | 1 | 100 | 175 | 250 | 725 | 4,6 |
3КГВ-Б-01 | 1 | 110 | 180 | 250 | 725 | 4,63 |
3КГВ-Б-02 | 1 | 125 | 185 | 250 | 725 | 4,66 |
3КГВ-Б-03 | 1 | 140 | 195 | 250 | 725 | 4,69 |
3КГВ-Б-04 | 1 | 160 | 205 | 250 | 725 | 4,73 |
3КГВ-Б-05 | 1 | 180 | 215 | 250 | 725 | 4,78 |
3КГВ-Б-06 | 1 | 200 | 225 | 250 | 725 | 4,83 |
3КГВ-Б-07 | 1 | 225 | 235 | 315 | 790 | 6,11 |
3КГВ-Б-08 | 1 | 250 | 250 | 315 | 790 | 6,17 |
3КГВ-Б-09 | 1 | 280 | 265 | 315 | 790 | 6,23 |
3КГВ-Б-10 | 1 | 315 | 280 | 315 | 790 | 6,31 |
3КГВ-Б-11 | 1 | 355 | 300 | 400 | 875 | 6,71 |
3КГВ-Б-12 | 1 | 400 | 325 | 400 | 875 | 6,81 |
3КГВ-Б-13 | 1 | 450 | 350 | 400 | 875 | 6,92 |
3КГВ-Б-14 | 1 | 500 | 375 | 400 | 875 | 7,04 |
3КГВ-Б-15 | 1 | 560 | 405 | 500 | 975 | 10,6 |
3КГВ-Б-16 | 1 | 630 | 440 | 500 | 975 | 10,76 |
3КГВ-Б-17 | 1 | 710 | 480 | 500 | 975 | 10,93 |
3КГВ-Б-18 | 1 | 800 | 525 | 500 | 975 | 11,13 |
3КГВ-Б-19 | 2 | 900 | 575 | 630 | 1105 | 12,42 |
3КГВ-Б-20 | 2 | 1000 | 625 | 630 | 1105 | 12,65 |

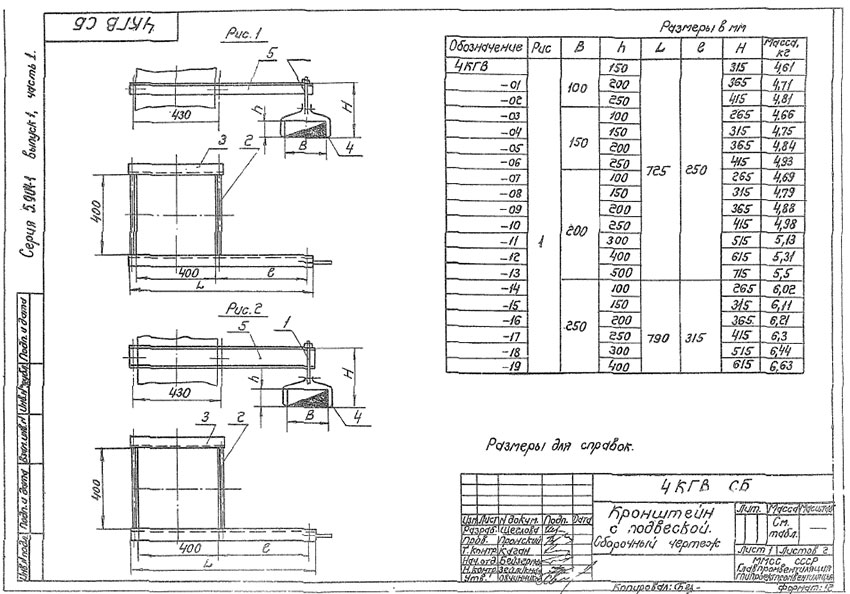

Кронштейн с подвеской 4КГВ
Конструкция и размеры
Таблица №6
Обозначение | Рис. | В | h | L | l | H | Масса, кг |
---|---|---|---|---|---|---|---|
4КГВ | 1 | 100 | 150 | 725 | 250 | 315 | 4,61 |
4КГВ-01 | 1 | 100 | 200 | 725 | 250 | 365 | 4,71 |
4КГВ-02 | 1 | 100 | 250 | 725 | 250 | 415 | 4,81 |
4КГВ-03 | 1 | 150 | 100 | 725 | 250 | 265 | 4,66 |
4КГВ-04 | 1 | 150 | 150 | 725 | 250 | 315 | 4,75 |
4КГВ-05 | 1 | 150 | 200 | 725 | 250 | 365 | 4,84 |
4КГВ-06 | 1 | 150 | 250 | 725 | 250 | 415 | 4,93 |
4КГВ-07 | 1 | 200 | 100 | 725 | 250 | 265 | 4,69 |
4КГВ-08 | 1 | 200 | 150 | 725 | 250 | 315 | 4,79 |
4КГВ-09 | 1 | 200 | 200 | 725 | 250 | 365 | 4,88 |
4КГВ-10 | 1 | 200 | 250 | 725 | 250 | 415 | 4,98 |
4КГВ-11 | 1 | 200 | 300 | 725 | 250 | 515 | 5,13 |
4КГВ-12 | 1 | 200 | 400 | 725 | 250 | 615 | 5,31 |
4КГВ-13 | 1 | 200 | 500 | 725 | 250 | 715 | 5,5 |
4КГВ-14 | 1 | 250 | 100 | 790 | 315 | 265 | 6,02 |
4КГВ-15 | 1 | 250 | 150 | 790 | 315 | 315 | 6,11 |
4КГВ-16 | 1 | 250 | 200 | 790 | 315 | 365 | 6,21 |
4КГВ-17 | 1 | 250 | 250 | 790 | 315 | 415 | 6,3 |
4КГВ-18 | 1 | 250 | 300 | 790 | 315 | 515 | 6,44 |
4КГВ-19 | 1 | 250 | 400 | 790 | 315 | 615 | 6,63 |
4КГВ-20 | 1 | 250 | 500 | 790 | 315 | 715 | 6,82 |
4КГВ-21 | 1 | 250 | 600 | 790 | 315 | 815 | 7,00 |
4КГВ-22 | 1 | 250 | 800 | 790 | 315 | 1115 | 7,53 |
4КГВ-23 | 1 | 300 | 200 | 790 | 315 | 365 | 6,3 |
4КГВ-24 | 1 | 300 | 250 | 790 | 315 | 415 | 6,39 |
4КГВ-25 | 1 | 300 | 300 | 790 | 315 | 515 | 6,63 |
4КГВ-26 | 1 | 300 | 400 | 790 | 315 | 615 | 6,72 |
4КГВ-27 | 1 | 300 | 500 | 790 | 315 | 715 | 6,9 |
4КГВ-28 | 1 | 300 | 600 | 790 | 315 | 815 | 7,09 |
4КГВ-29 | 1 | 300 | 800 | 790 | 315 | 1115 | 7,59 |
4КГВ-30 | 1 | 300 | 1000 | 790 | 315 | 1315 | 7,97 |
4КГВ-31 | 1 | 400 | 200 | 875 | 400 | 415 | 6,82 |
4КГВ-32 | 1 | 400 | 250 | 875 | 400 | 415 | 6,92 |
4КГВ-33 | 1 | 400 | 300 | 875 | 400 | 515 | 7,01 |
4КГВ-34 | 1 | 400 | 400 | 875 | 400 | 615 | 7,2 |
4КГВ-35 | 1 | 400 | 500 | 875 | 400 | 715 | 7,39 |
4КГВ-36 | 1 | 400 | 600 | 875 | 400 | 815 | 7,58 |
4КГВ-37 | 1 | 400 | 800 | 875 | 400 | 1115 | 7,96 |
4КГВ-38 | 1 | 400 | 1000 | 875 | 400 | 1315 | 8,43 |
4КГВ-39 | 1 | 500 | 200 | 875 | 400 | 415 | 7,01 |
4КГВ-40 | 1 | 500 | 250 | 875 | 400 | 465 | 7,1 |
4КГВ-41 | 1 | 500 | 300 | 875 | 400 | 515 | 7,19 |
4КГВ-42 | 1 | 500 | 400 | 875 | 400 | 615 | 7,38 |
4КГВ-43 | 1 | 500 | 500 | 875 | 400 | 715 | 7,57 |
4КГВ-44 | 1 | 500 | 600 | 875 | 400 | 815 | 7,76 |
4КГВ-45 | 1 | 500 | 800 | 875 | 400 | 1115 | 8,24 |
4КГВ-46 | 1 | 500 | 1000 | 875 | 400 | 1315 | 8,62 |
4КГВ-47 | 2 | 600 | 250 | 975 | 500 | 465 | 10,72 |
4КГВ-48 | 2 | 600 | 300 | 975 | 500 | 515 | 10,81 |
4КГВ-49 | 2 | 600 | 400 | 975 | 500 | 615 | 11,00 |
4КГВ-50 | 2 | 600 | 500 | 975 | 500 | 715 | 11,28 |
4КГВ-51 | 2 | 600 | 600 | 975 | 500 | 815 | 11,47 |
4КГВ-52 | 2 | 600 | 800 | 975 | 500 | 1115 | 11,83 |
4КГВ-53 | 2 | 600 | 1000 | 975 | 500 | 1315 | 12,2 |
4КГВ-54 | 2 | 800 | 250 | 1103 | 630 | 465 | 12,15 |
4КГВ-55 | 2 | 800 | 300 | 1103 | 630 | 515 | 12,25 |
4КГВ-56 | 2 | 800 | 400 | 1103 | 630 | 615 | 12,44 |
4КГВ-57 | 2 | 800 | 500 | 1103 | 630 | 715 | 12,63 |
4КГВ-58 | 2 | 800 | 600 | 1103 | 630 | 815 | 12,81 |
4КГВ-59 | 2 | 800 | 800 | 1103 | 630 | 1115 | 13,29 |
4КГВ-60 | 2 | 800 | 1000 | 1103 | 630 | 1315 | 13,67 |
4КГВ-61 | 2 | 1000 | 300 | 1103 | 630 | 615 | 12,67 |
4КГВ-62 | 2 | 1000 | 400 | 1103 | 630 | 715 | 12,86 |
4КГВ-63 | 2 | 1000 | 500 | 1103 | 630 | 815 | 13,05 |
4КГВ-64 | 2 | 1000 | 600 | 1103 | 630 | 915 | 13,23 |
4КГВ-65 | 2 | 1000 | 800 | 1103 | 630 | 1115 | 13,61 |

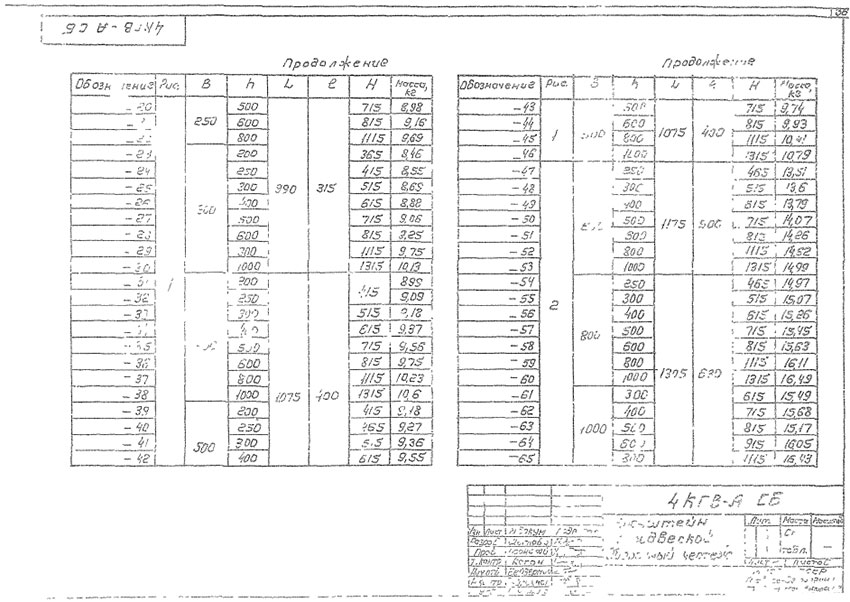

Кронштейн с подвеской 4КГВ-А
Конструкция и размеры
Таблица №7
Обозначение | Рис. | В | h | L | l | H | Масса, кг |
---|---|---|---|---|---|---|---|
4КГВ-А-20 | 1 | 250 | 500 | 990 | 315 | 715 | 8,98 |
4КГВ-А-21 | 1 | 250 | 600 | 990 | 315 | 815 | 9,16 |
4КГВ-А-22 | 1 | 250 | 800 | 990 | 315 | 1115 | 9,69 |
4КГВ-А-23 | 1 | 300 | 200 | 990 | 315 | 365 | 8,46 |
4КГВ-А-24 | 1 | 300 | 250 | 990 | 315 | 415 | 8,55 |
4КГВ-А-25 | 1 | 300 | 300 | 990 | 315 | 515 | 8,69 |
4КГВ-А-26 | 1 | 300 | 400 | 990 | 315 | 615 | 8,88 |
4КГВ-А-27 | 1 | 300 | 500 | 990 | 315 | 715 | 9,06 |
4КГВ-А-28 | 1 | 300 | 600 | 990 | 315 | 815 | 9,25 |
4КГВ-А-29 | 1 | 300 | 800 | 990 | 315 | 1115 | 9,75 |
4КГВ-А-30 | 1 | 300 | 1000 | 990 | 315 | 1315 | 10,13 |
4КГВ-А-31 | 1 | 400 | 200 | 1075 | 400 | 415 | 8,99 |
4КГВ-А-32 | 1 | 400 | 250 | 1075 | 400 | 415 | 9,09 |
4КГВ-А-33 | 1 | 400 | 300 | 1075 | 400 | 515 | 9,18 |
4КГВ-А-34 | 1 | 400 | 400 | 1075 | 400 | 615 | 9,37 |
4КГВ-А-35 | 1 | 400 | 500 | 1075 | 400 | 715 | 9,56 |
4КГВ-А-36 | 1 | 400 | 600 | 1075 | 400 | 815 | 9,75 |
4КГВ-А-37 | 1 | 400 | 800 | 1075 | 400 | 1115 | 10,23 |
4КГВ-А-38 | 1 | 400 | 1000 | 1075 | 400 | 1315 | 10,6 |
4КГВ-А-39 | 1 | 500 | 200 | 1075 | 400 | 415 | 9,18 |
4КГВ-А-40 | 1 | 500 | 250 | 1075 | 400 | 465 | 9,27 |
4КГВ-А-41 | 1 | 500 | 300 | 1075 | 400 | 515 | 9,36 |
4КГВ-А-42 | 1 | 500 | 400 | 1075 | 400 | 615 | 9,55 |
4КГВ-А-43 | 1 | 500 | 500 | 1075 | 400 | 715 | 9,74 |
4КГВ-А-44 | 1 | 500 | 600 | 1075 | 400 | 815 | 9,93 |
4КГВ-А-45 | 1 | 500 | 800 | 1075 | 400 | 1115 | 10,41 |
4КГВ-А-46 | 1 | 500 | 1000 | 1075 | 400 | 1315 | 10,79 |
4КГВ-А-47 | 2 | 600 | 250 | 1175 | 500 | 465 | 13,51 |
4КГВ-А-48 | 2 | 600 | 300 | 1175 | 500 | 515 | 13,6 |
4КГВ-А-49 | 2 | 600 | 400 | 1175 | 500 | 615 | 13,79 |
4КГВ-А-50 | 2 | 600 | 500 | 1175 | 500 | 715 | 14,07 |
4КГВ-А-51 | 2 | 600 | 600 | 1175 | 500 | 815 | 14,26 |
4КГВ-А-52 | 2 | 600 | 800 | 1175 | 500 | 1115 | 14,52 |
4КГВ-А-53 | 2 | 600 | 1000 | 1175 | 500 | 1315 | 14,99 |
4КГВ-А-54 | 2 | 800 | 250 | 1305 | 630 | 465 | 14,97 |
4КГВ-А-55 | 2 | 800 | 300 | 1305 | 630 | 515 | 15,07 |
4КГВ-А-56 | 2 | 800 | 400 | 1305 | 630 | 615 | 15,26 |
4КГВ-А-57 | 2 | 800 | 500 | 1305 | 630 | 715 | 15,45 |
4КГВ-А-58 | 2 | 800 | 600 | 1305 | 630 | 815 | 15,63 |
4КГВ-А-59 | 2 | 800 | 800 | 1305 | 630 | 1115 | 16,11 |
4КГВ-А-60 | 2 | 800 | 1000 | 1305 | 630 | 1315 | 16,49 |
4КГВ-А-61 | 2 | 1000 | 300 | 1305 | 630 | 615 | 15,49 |
4КГВ-А-62 | 2 | 1000 | 400 | 1305 | 630 | 715 | 15,68 |
4КГВ-А-63 | 2 | 1000 | 500 | 1305 | 630 | 815 | 15,17 |
4КГВ-А-64 | 2 | 1000 | 600 | 1305 | 630 | 915 | 16,05 |
4КГВ-А-65 | 2 | 1000 | 800 | 1305 | 630 | 1115 | 16,43 |

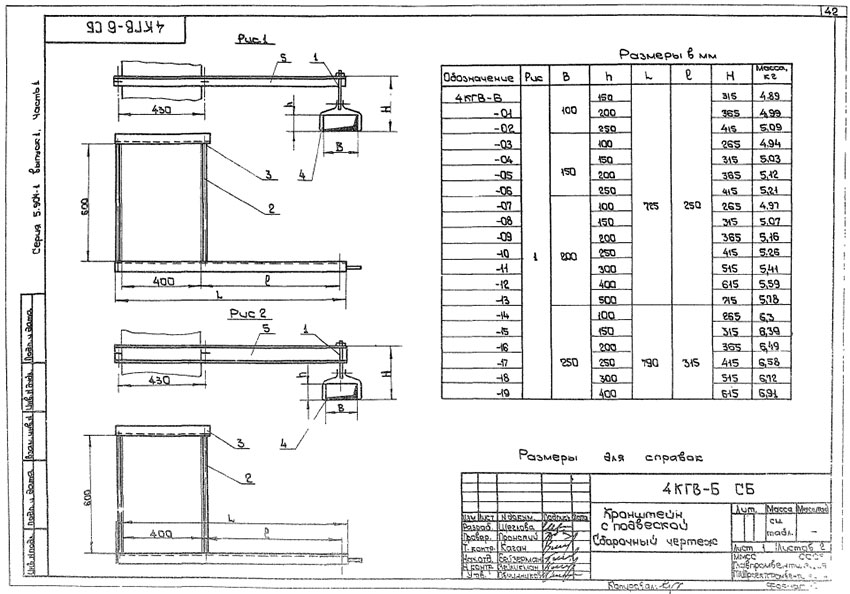

Кронштейн с подвеской 4КГВ-Б
Конструкция и размеры
Таблица №7
Обозначение | Рис. | В | h | L | l | H | Масса, кг |
---|---|---|---|---|---|---|---|
4КГВ-Б | 1 | 100 | 150 | 725 | 250 | 315 | 4,89 |
4КГВ-Б-01 | 1 | 100 | 200 | 725 | 250 | 365 | 4,99 |
4КГВ-Б-02 | 1 | 100 | 250 | 725 | 250 | 415 | 5,09 |
4КГВ-Б-03 | 1 | 150 | 100 | 725 | 250 | 265 | 4,94 |
4КГВ-Б-04 | 1 | 150 | 150 | 725 | 250 | 315 | 5,03 |
4КГВ-Б-05 | 1 | 150 | 200 | 725 | 250 | 365 | 5,12 |
4КГВ-Б-06 | 1 | 150 | 250 | 725 | 250 | 415 | 5,21 |
4КГВ-Б-07 | 1 | 200 | 100 | 725 | 250 | 265 | 4,97 |
4КГВ-Б-08 | 1 | 200 | 150 | 725 | 250 | 315 | 5,07 |
4КГВ-Б-09 | 1 | 200 | 200 | 725 | 250 | 365 | 5,16 |
4КГВ-Б-10 | 1 | 200 | 250 | 725 | 250 | 415 | 5,26 |
4КГВ-Б-11 | 1 | 200 | 300 | 725 | 250 | 515 | 5,41 |
4КГВ-Б-12 | 1 | 200 | 400 | 725 | 250 | 615 | 5,59 |
4КГВ-Б-13 | 1 | 200 | 500 | 725 | 250 | 715 | 5,78 |
4КГВ-Б-14 | 1 | 250 | 100 | 790 | 315 | 265 | 6,3 |
4КГВ-Б-15 | 1 | 250 | 150 | 790 | 315 | 315 | 6,39 |
4КГВ-Б-16 | 1 | 250 | 200 | 790 | 315 | 365 | 6,49 |
4КГВ-Б-17 | 1 | 250 | 250 | 790 | 315 | 415 | 6,58 |
4КГВ-Б-18 | 1 | 250 | 300 | 790 | 315 | 515 | 6,72 |
4КГВ-Б-19 | 1 | 250 | 400 | 790 | 315 | 615 | 6,91 |
4КГВ-Б-20 | 1 | 250 | 500 | 790 | 315 | 715 | 7,00 |
4КГВ-Б-21 | 1 | 250 | 600 | 790 | 315 | 815 | 7,18 |
4КГВ-Б-22 | 1 | 250 | 800 | 790 | 315 | 1115 | 7,71 |
4КГВ-Б-23 | 1 | 300 | 200 | 790 | 315 | 365 | 6,48 |
4КГВ-Б-24 | 1 | 300 | 250 | 790 | 315 | 415 | 6,57 |
4КГВ-Б-25 | 1 | 300 | 300 | 790 | 315 | 515 | 6,71 |
4КГВ-Б-26 | 1 | 300 | 400 | 790 | 315 | 615 | 6,9 |
4КГВ-Б-27 | 1 | 300 | 500 | 790 | 315 | 715 | 7,08 |
4КГВ-Б-28 | 1 | 300 | 600 | 790 | 315 | 815 | 7,27 |
4КГВ-Б-29 | 1 | 300 | 800 | 790 | 315 | 1115 | 7,77 |
4КГВ-Б-30 | 1 | 300 | 1000 | 790 | 315 | 1315 | 8,15 |
4КГВ-Б-31 | 1 | 400 | 200 | 875 | 400 | 415 | 7,00 |
4КГВ-Б-32 | 1 | 400 | 250 | 875 | 400 | 415 | 7,1 |
4КГВ-Б-33 | 1 | 400 | 300 | 875 | 400 | 515 | 7,19 |
4КГВ-Б-34 | 1 | 400 | 400 | 875 | 400 | 615 | 7,38 |
4КГВ-Б-35 | 1 | 400 | 500 | 875 | 400 | 715 | 7,57 |
4КГВ-Б-36 | 1 | 400 | 600 | 875 | 400 | 815 | 7,76 |
4КГВ-Б-37 | 1 | 400 | 800 | 875 | 400 | 1115 | 8,24 |
4КГВ-Б-38 | 1 | 400 | 1000 | 875 | 400 | 1315 | 8,61 |
4КГВ-Б-39 | 1 | 500 | 200 | 875 | 400 | 415 | 7,19 |
4КГВ-Б-40 | 1 | 500 | 250 | 875 | 400 | 465 | 7,28 |
4КГВ-Б-41 | 1 | 500 | 300 | 875 | 400 | 515 | 7,37 |
4КГВ-Б-42 | 1 | 500 | 400 | 875 | 400 | 615 | 7,56 |
4КГВ-Б-43 | 1 | 500 | 500 | 875 | 400 | 715 | 7,75 |
4КГВ-Б-44 | 1 | 500 | 600 | 875 | 400 | 815 | 7,94 |
4КГВ-Б-45 | 1 | 500 | 800 | 875 | 400 | 1115 | 8,42 |
4КГВ-Б-46 | 1 | 500 | 1000 | 875 | 400 | 1315 | 8,8 |
4КГВ-Б-47 | 2 | 600 | 250 | 975 | 500 | 465 | 10,9 |
4КГВ-Б-48 | 2 | 600 | 300 | 975 | 500 | 515 | 10,99 |
4КГВ-Б-49 | 2 | 600 | 400 | 975 | 500 | 615 | 11,18 |
4КГВ-Б-50 | 2 | 600 | 500 | 975 | 500 | 715 | 11,46 |
4КГВ-Б-51 | 2 | 600 | 600 | 975 | 500 | 815 | 11,65 |
4КГВ-Б-52 | 2 | 600 | 800 | 975 | 500 | 1115 | 12,01 |
4КГВ-Б-53 | 2 | 600 | 1000 | 975 | 500 | 1315 | 12,38 |
4КГВ-Б-54 | 2 | 800 | 250 | 1103 | 630 | 465 | 12,33 |
4КГВ-Б-55 | 2 | 800 | 300 | 1103 | 630 | 515 | 12,43 |
4КГВ-Б-56 | 2 | 800 | 400 | 1103 | 630 | 615 | 12,62 |
4КГВ-Б-57 | 2 | 800 | 500 | 1103 | 630 | 715 | 12,81 |
4КГВ-Б-58 | 2 | 800 | 600 | 1103 | 630 | 815 | 12,99 |
4КГВ-Б-59 | 2 | 800 | 800 | 1103 | 630 | 1115 | 13,47 |
4КГВ-Б-60 | 2 | 800 | 1000 | 1103 | 630 | 1315 | 13,85 |
4КГВ-Б-61 | 2 | 1000 | 300 | 1103 | 630 | 615 | 12,85 |
4КГВ-Б-62 | 2 | 1000 | 400 | 1103 | 630 | 715 | 13,04 |
4КГВ-Б-63 | 2 | 1000 | 500 | 1103 | 630 | 815 | 13,23 |
4КГВ-Б-64 | 2 | 1000 | 600 | 1103 | 630 | 915 | 13,45 |
4КГВ-Б-65 | 2 | 1000 | 800 | 1103 | 630 | 1115 | 13,78 |

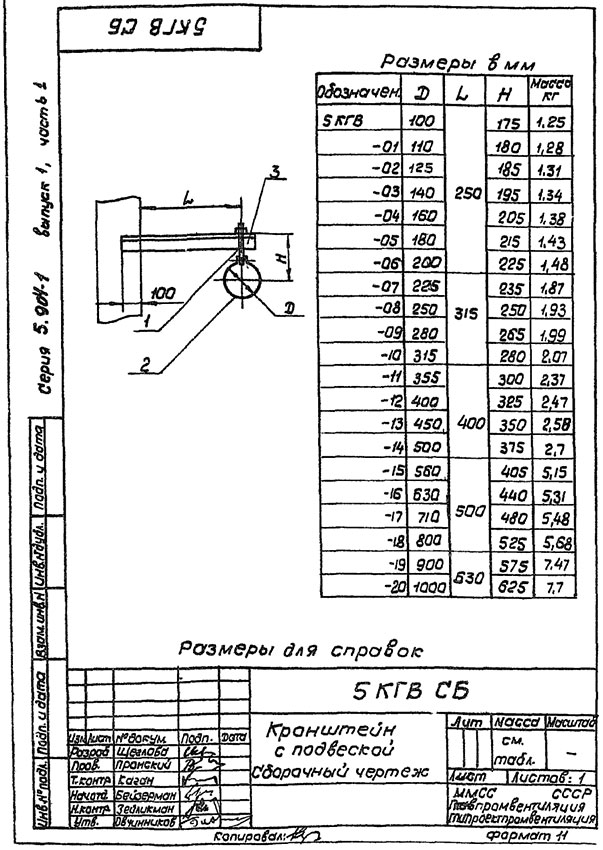

Кронштейн с подвеской 5КГВ
Конструкция и размеры
Таблица №8
Обозначение | D | L | H | Масса, кг |
---|---|---|---|---|
5КГВ | 100 | 250 | 175 | 1,25 |
5КГВ-01 | 110 | 250 | 180 | 1,28 |
5КГВ-02 | 125 | 250 | 185 | 1,31 |
5КГВ-03 | 140 | 250 | 195 | 1,34 |
5КГВ-04 | 160 | 250 | 205 | 1,38 |
5КГВ-05 | 180 | 250 | 215 | 1,43 |
5КГВ-06 | 200 | 250 | 225 | 1,48 |
5КГВ-07 | 225 | 315 | 235 | 1,87 |
5КГВ-08 | 250 | 315 | 250 | 1,93 |
5КГВ-09 | 280 | 315 | 265 | 1,99 |
5КГВ-10 | 315 | 315 | 280 | 2,07 |
5КГВ-11 | 355 | 400 | 300 | 2,37 |
5КГВ-12 | 400 | 400 | 325 | 2,47 |
5КГВ-13 | 450 | 400 | 350 | 2,58 |
5КГВ-14 | 500 | 400 | 375 | 2,7 |
5КГВ-15 | 560 | 500 | 405 | 5,15 |
5КГВ-16 | 630 | 500 | 440 | 5,31 |
5КГВ-17 | 710 | 500 | 480 | 5,48 |
5КГВ-18 | 800 | 500 | 525 | 5,68 |
5КГВ-19 | 900 | 630 | 575 | 7,47 |
5КГВ-20 | 1000 | 630 | 625 | 7,7 |

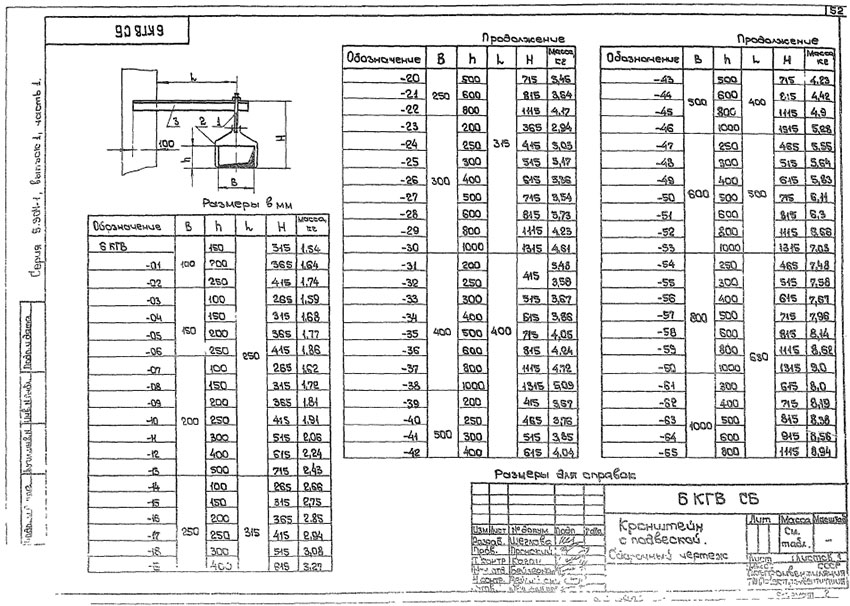

Кронштейн с подвеской 6КГВ
Конструкция и размеры
Таблица №9
Обозначение | В | h | L | H | Масса, кг |
---|---|---|---|---|---|
6КГВ | 100 | 150 | 250 | 315 | 1,54 |
6КГВ-01 | 100 | 200 | 250 | 365 | 1,64 |
6КГВ-02 | 100 | 250 | 250 | 415 | 1,74 |
6КГВ-03 | 150 | 100 | 250 | 265 | 1,59 |
6КГВ-04 | 150 | 150 | 250 | 315 | 1,68 |
6КГВ-05 | 150 | 200 | 250 | 365 | 1,77 |
6КГВ-06 | 150 | 250 | 250 | 415 | 1,86 |
6КГВ-07 | 200 | 100 | 250 | 265 | 1,62 |
6КГВ-08 | 200 | 150 | 250 | 315 | 1,72 |
6КГВ-09 | 200 | 200 | 250 | 365 | 1,81 |
6КГВ-10 | 200 | 250 | 250 | 415 | 1,91 |
6КГВ-11 | 200 | 300 | 250 | 515 | 2,06 |
6КГВ-12 | 200 | 400 | 250 | 615 | 2,24 |
6КГВ-13 | 200 | 500 | 250 | 715 | 2,43 |
6КГВ-14 | 250 | 100 | 315 | 265 | 2,66 |
6КГВ-15 | 250 | 150 | 315 | 315 | 2,75 |
6КГВ-16 | 250 | 200 | 315 | 365 | 2,85 |
6КГВ-17 | 250 | 250 | 315 | 415 | 2,94 |
6КГВ-18 | 250 | 300 | 315 | 515 | 3,08 |
6КГВ-19 | 250 | 400 | 315 | 615 | 3,27 |
6КГВ-20 | 250 | 500 | 315 | 715 | 3,46 |
6КГВ-21 | 250 | 600 | 315 | 815 | 3,64 |
6КГВ-22 | 250 | 800 | 315 | 1115 | 4,17 |
6КГВ-23 | 300 | 200 | 315 | 365 | 2,94 |
6КГВ-24 | 300 | 250 | 315 | 415 | 3,03 |
6КГВ-25 | 300 | 300 | 315 | 515 | 3,17 |
6КГВ-26 | 300 | 400 | 315 | 615 | 3,36 |
6КГВ-27 | 300 | 500 | 315 | 715 | 3,54 |
6КГВ-28 | 300 | 600 | 315 | 815 | 3,73 |
6КГВ-29 | 300 | 800 | 315 | 1115 | 4,23 |
6КГВ-30 | 300 | 1000 | 315 | 1315 | 4,61 |
6КГВ-31 | 400 | 200 | 400 | 415 | 3,48 |
6КГВ-32 | 400 | 250 | 400 | 415 | 3,58 |
6КГВ-33 | 400 | 300 | 400 | 515 | 3,67 |
6КГВ-34 | 400 | 400 | 400 | 615 | 3,86 |
6КГВ-35 | 400 | 500 | 400 | 715 | 4,05 |
6КГВ-36 | 400 | 600 | 400 | 815 | 4,24 |
6КГВ-37 | 400 | 800 | 400 | 1115 | 4,72 |
6КГВ-38 | 400 | 1000 | 400 | 1315 | 6,09 |
6КГВ-39 | 500 | 200 | 400 | 415 | 3,67 |
6КГВ-40 | 500 | 250 | 400 | 465 | 3,76 |
6КГВ-41 | 500 | 300 | 400 | 515 | 3,85 |
6КГВ-42 | 500 | 400 | 400 | 615 | 4,04 |
6КГВ-43 | 500 | 500 | 400 | 715 | 4,23 |
6КГВ-44 | 500 | 600 | 400 | 815 | 4,42 |
6КГВ-45 | 500 | 800 | 400 | 1115 | 4,9 |
6КГВ-46 | 500 | 1000 | 400 | 1315 | 5,28 |
6КГВ-47 | 600 | 250 | 500 | 465 | 5,55 |
6КГВ-48 | 600 | 300 | 500 | 515 | 5,64 |
6КГВ-49 | 600 | 400 | 500 | 615 | 5,83 |
6КГВ-50 | 600 | 500 | 500 | 715 | 6,11 |
6КГВ-51 | 600 | 600 | 500 | 815 | 6,3 |
6КГВ-52 | 600 | 800 | 500 | 1115 | 6,68 |
6КГВ-53 | 600 | 1000 | 500 | 1315 | 7,03 |
6КГВ-54 | 800 | 250 | 630 | 465 | 7,48 |
6КГВ-55 | 800 | 300 | 630 | 515 | 7,58 |
6КГВ-56 | 800 | 400 | 630 | 615 | 7,67 |
6КГВ-57 | 800 | 500 | 630 | 715 | 7,96 |
6КГВ-58 | 800 | 600 | 630 | 815 | 8,14 |
6КГВ-59 | 800 | 800 | 630 | 1115 | 8,62 |
6КГВ-60 | 800 | 1000 | 630 | 1315 | 9,00 |
6КГВ-61 | 1000 | 300 | 630 | 615 | 8,00 |
6КГВ-62 | 1000 | 400 | 630 | 715 | 8,19 |
6КГВ-63 | 1000 | 500 | 630 | 815 | 8,38 |
6КГВ-64 | 1000 | 600 | 630 | 915 | 8,56 |
6КГВ-65 | 1000 | 800 | 630 | 1115 | 8,94 |

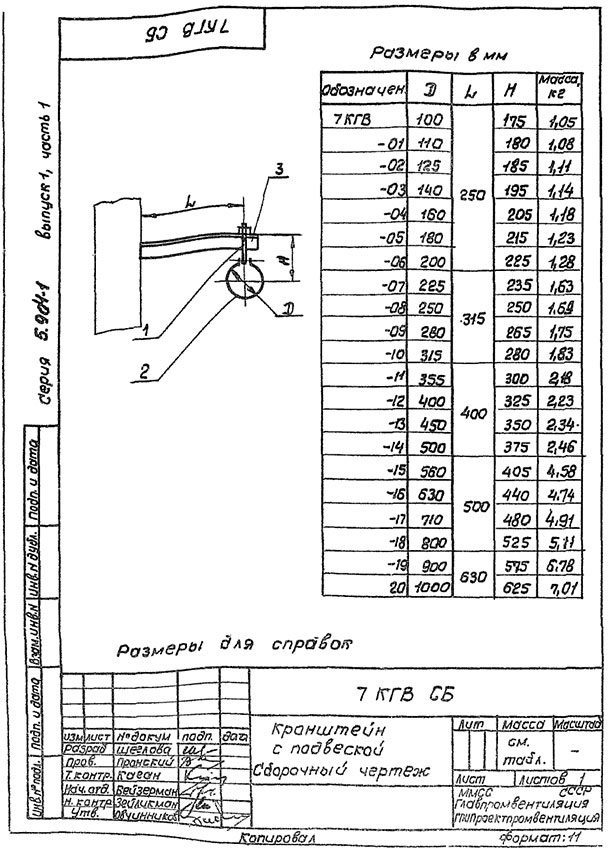

Кронштейн с подвеской 7КГВ
Конструкция и размеры
Таблица №10
Обозначение | D | L | H | Масса, кг |
---|---|---|---|---|
7КГВ | 100 | 250 | 175 | 1,05 |
7КГВ-01 | 110 | 250 | 180 | 1,08 |
7КГВ-02 | 125 | 250 | 185 | 1,11 |
7КГВ-03 | 140 | 250 | 195 | 1,14 |
7КГВ-04 | 160 | 250 | 205 | 1,18 |
7КГВ-05 | 180 | 250 | 215 | 1,23 |
7КГВ-06 | 200 | 250 | 225 | 1,28 |
7КГВ-07 | 225 | 315 | 235 | 1,63 |
7КГВ-08 | 250 | 315 | 250 | 1,69 |
7КГВ-09 | 280 | 315 | 265 | 1,75 |
7КГВ-10 | 315 | 315 | 280 | 1,83 |
7КГВ-11 | 355 | 400 | 300 | 2,18 |
7КГВ-12 | 400 | 400 | 325 | 2,23 |
7КГВ-13 | 450 | 400 | 350 | 2,34 |
7КГВ-14 | 500 | 400 | 375 | 2,46 |
7КГВ-15 | 560 | 500 | 405 | 4,58 |
7КГВ-16 | 630 | 500 | 440 | 4,74 |
7КГВ-17 | 710 | 500 | 480 | 4,91 |
7КГВ-18 | 800 | 500 | 525 | 5,11 |
7КГВ-19 | 900 | 630 | 575 | 6,78 |
7КГВ-20 | 1000 | 630 | 625 | 7,01 |

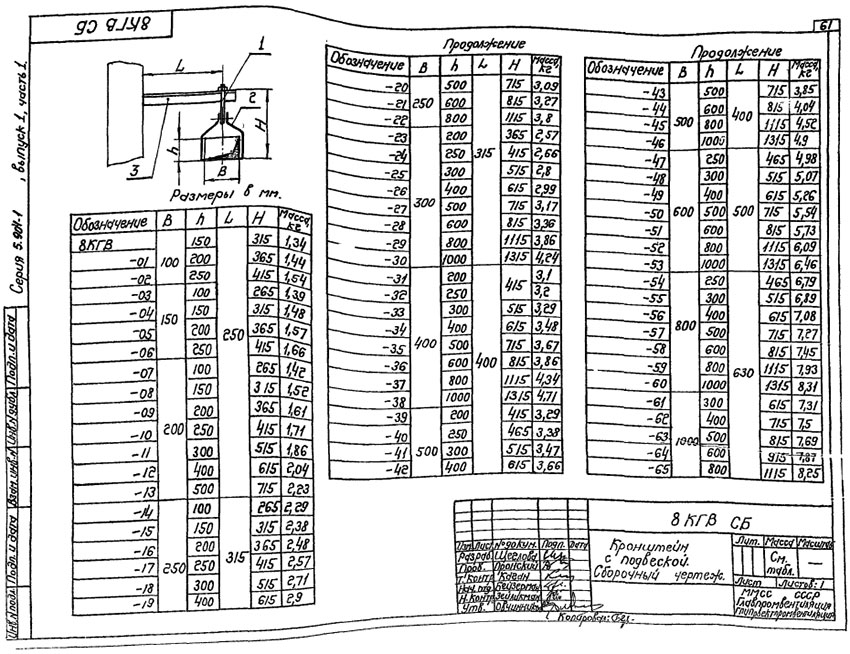

Кронштейн с подвеской 8КГВ
Конструкция и размеры
Таблица №11
Обозначение | В | h | L | H | Масса, кг |
---|---|---|---|---|---|
8КГВ | 100 | 150 | 250 | 315 | 1,34 |
8КГВ-01 | 100 | 200 | 250 | 365 | 1,44 |
8КГВ-02 | 100 | 250 | 250 | 415 | 1,54 |
8КГВ-03 | 150 | 100 | 250 | 265 | 1,39 |
8КГВ-04 | 150 | 150 | 250 | 315 | 1,48 |
8КГВ-05 | 150 | 200 | 250 | 365 | 1,57 |
8КГВ-06 | 150 | 250 | 250 | 415 | 1,66 |
8КГВ-07 | 200 | 100 | 250 | 265 | 1,42 |
8КГВ-08 | 200 | 150 | 250 | 315 | 1,52 |
8КГВ-09 | 200 | 200 | 250 | 365 | 1,61 |
8КГВ-10 | 200 | 250 | 250 | 415 | 1,71 |
8КГВ-11 | 200 | 300 | 250 | 515 | 1,86 |
8КГВ-12 | 200 | 400 | 250 | 615 | 2,04 |
8КГВ-13 | 200 | 500 | 250 | 715 | 2,23 |
8КГВ-14 | 250 | 100 | 315 | 265 | 2,29 |
8КГВ-15 | 250 | 150 | 315 | 315 | 2,38 |
8КГВ-16 | 250 | 200 | 315 | 365 | 2,48 |
8КГВ-17 | 250 | 250 | 315 | 415 | 2,57 |
8КГВ-18 | 250 | 300 | 315 | 515 | 2,71 |
8КГВ-19 | 250 | 400 | 315 | 615 | 2,9 |
8КГВ-20 | 250 | 500 | 315 | 715 | 3,09 |
8КГВ-21 | 250 | 600 | 315 | 815 | 3,27 |
8КГВ-22 | 250 | 800 | 315 | 1115 | 3,8 |
8КГВ-23 | 300 | 200 | 315 | 365 | 2,57 |
8КГВ-24 | 300 | 250 | 315 | 415 | 2,66 |
8КГВ-25 | 300 | 300 | 315 | 515 | 2,8 |
8КГВ-26 | 300 | 400 | 315 | 615 | 2,99 |
8КГВ-27 | 300 | 500 | 315 | 715 | 3,17 |
8КГВ-28 | 300 | 600 | 315 | 815 | 3,36 |
8КГВ-29 | 300 | 800 | 315 | 1115 | 3,86 |
8КГВ-30 | 300 | 1000 | 315 | 1315 | 4,24 |
8КГВ-31 | 400 | 200 | 400 | 415 | 3,1 |
8КГВ-32 | 400 | 250 | 400 | 415 | 3,2 |
8КГВ-33 | 400 | 300 | 400 | 515 | 3,29 |
8КГВ-34 | 400 | 400 | 400 | 615 | 3,48 |
8КГВ-35 | 400 | 500 | 400 | 715 | 3,67 |
8КГВ-36 | 400 | 600 | 400 | 815 | 3,86 |
8КГВ-37 | 400 | 800 | 400 | 1115 | 4,34 |
8КГВ-38 | 400 | 1000 | 400 | 1315 | 4,71 |
8КГВ-39 | 500 | 200 | 400 | 415 | 3,29 |
8КГВ-40 | 500 | 250 | 400 | 465 | 3,38 |
8КГВ-41 | 500 | 300 | 400 | 515 | 3,47 |
8КГВ-42 | 500 | 400 | 400 | 615 | 3,66 |
8КГВ-43 | 500 | 500 | 400 | 715 | 3,85 |
8КГВ-44 | 500 | 600 | 400 | 815 | 4,04 |
8КГВ-45 | 500 | 800 | 400 | 1115 | 4,52 |
8КГВ-46 | 500 | 1000 | 400 | 1315 | 4,9 |
8КГВ-47 | 600 | 250 | 500 | 465 | 4,98 |
8КГВ-48 | 600 | 300 | 500 | 515 | 5,07 |
8КГВ-49 | 600 | 400 | 500 | 615 | 5,26 |
8КГВ-50 | 600 | 500 | 500 | 715 | 5,54 |
8КГВ-51 | 600 | 600 | 500 | 815 | 5,73 |
8КГВ-52 | 600 | 800 | 500 | 1115 | 6,09 |
8КГВ-53 | 600 | 1000 | 500 | 1315 | 6,46 |
8КГВ-54 | 800 | 250 | 630 | 465 | 6,79 |
8КГВ-55 | 800 | 300 | 630 | 515 | 6,89 |
8КГВ-56 | 800 | 400 | 630 | 615 | 7,08 |
8КГВ-57 | 800 | 500 | 630 | 715 | 7,27 |
8КГВ-58 | 800 | 600 | 630 | 815 | 7,45 |
8КГВ-59 | 800 | 800 | 630 | 1115 | 7,93 |
8КГВ-60 | 800 | 1000 | 630 | 1315 | 8,31 |
8КГВ-61 | 1000 | 300 | 630 | 615 | 7,31 |
8КГВ-62 | 1000 | 400 | 630 | 715 | 7,5 |
8КГВ-63 | 1000 | 500 | 630 | 815 | 7,69 |
8КГВ-64 | 1000 | 600 | 630 | 915 | 7,87 |
8КГВ-65 | 1000 | 800 | 630 | 1115 | 8,25 |

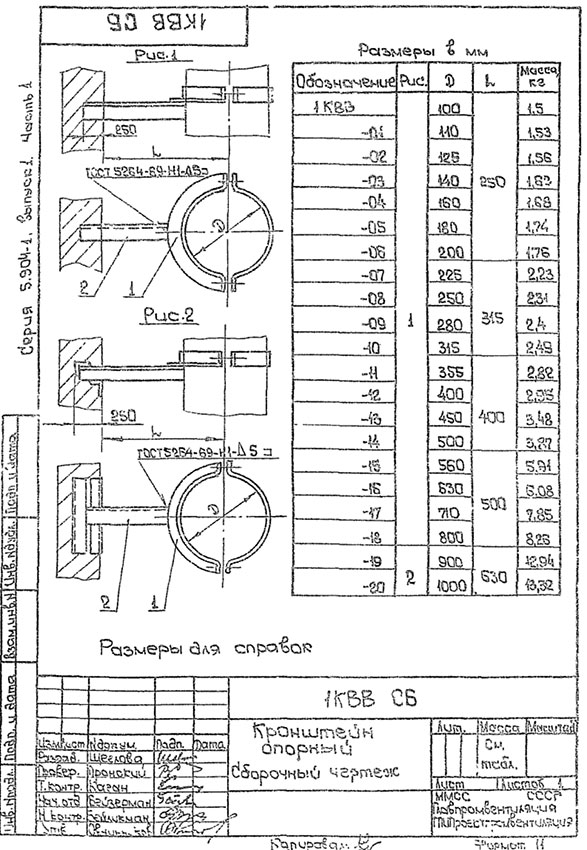

Кронштейн опорный 1КВВ
Конструкция и размеры
Таблица №12
Обозначение | Рис. | D | L | Масса, кг |
---|---|---|---|---|
1КВВ | 1 | 100 | 250 | 1,5 |
1КВВ-01 | 1 | 110 | 250 | 1,53 |
1КВВ-02 | 1 | 125 | 250 | 1,56 |
1КВВ-03 | 1 | 140 | 250 | 1,62 |
1КВВ-04 | 1 | 160 | 250 | 1,68 |
1КВВ-05 | 1 | 180 | 250 | 1,74 |
1КВВ-06 | 1 | 200 | 250 | 1,76 |
1КВВ-07 | 1 | 225 | 315 | 2,23 |
1КВВ-08 | 1 | 250 | 315 | 2,31 |
1КВВ-09 | 1 | 280 | 315 | 2,4 |
1КВВ-10 | 1 | 315 | 315 | 2,49 |
1КВВ-11 | 1 | 355 | 400 | 2,82 |
1КВВ-12 | 1 | 400 | 400 | 2,95 |
1КВВ-13 | 1 | 450 | 400 | 3,48 |
1КВВ-14 | 1 | 500 | 400 | 3,87 |
1КВВ-15 | 1 | 560 | 500 | 5,91 |
1КВВ-16 | 1 | 630 | 500 | 6,08 |
1КВВ-17 | 1 | 710 | 500 | 7,85 |
1КВВ-18 | 1 | 800 | 500 | 8,26 |
1КВВ-19 | 2 | 900 | 630 | 12,94 |
1КВВ-20 | 2 | 1000 | 630 | 13,32 |

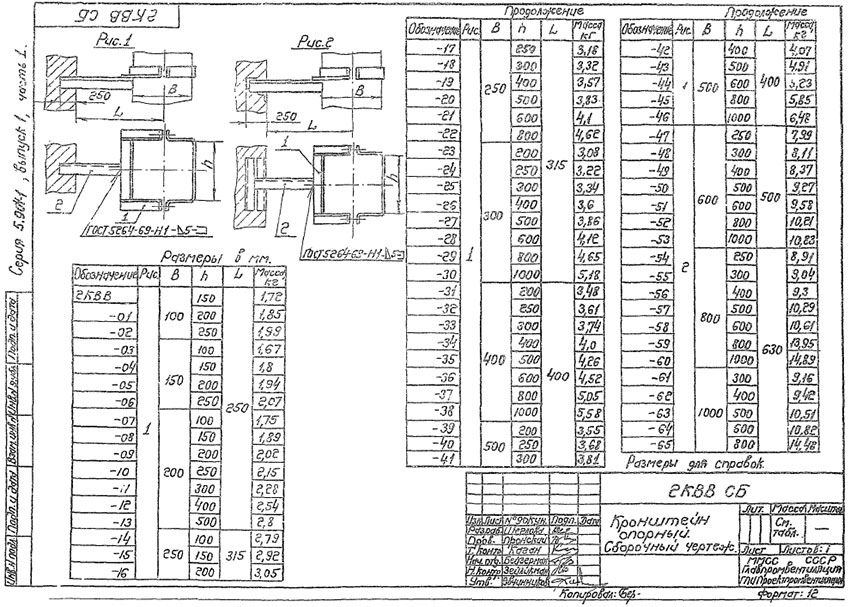

Кронштейн опорный 2КВВ
Конструкция и размеры
Таблица №13
Обозначение | Рис. | В | h | L | Масса, кг |
---|---|---|---|---|---|
2КВВ | 1 | 100 | 150 | 250 | 1,72 |
2КВВ-01 | 1 | 100 | 200 | 250 | 1,85 |
2КВВ-02 | 1 | 100 | 250 | 250 | 1,99 |
2КВВ-03 | 1 | 150 | 100 | 250 | 1,67 |
2КВВ-04 | 1 | 150 | 150 | 250 | 1,8 |
2КВВ-05 | 1 | 150 | 200 | 250 | 1,94 |
2КВВ-06 | 1 | 150 | 250 | 250 | 2,07 |
2КВВ-07 | 1 | 200 | 100 | 250 | 1,75 |
2КВВ-08 | 1 | 200 | 150 | 250 | 1,89 |
2КВВ-09 | 1 | 200 | 200 | 250 | 2,02 |
2КВВ-10 | 1 | 200 | 250 | 250 | 2,15 |
2КВВ-11 | 1 | 200 | 300 | 250 | 2,28 |
2КВВ-12 | 1 | 200 | 400 | 250 | 2,54 |
2КВВ-13 | 1 | 200 | 500 | 250 | 2,8 |
2КВВ-14 | 1 | 250 | 100 | 315 | 2,79 |
2КВВ-15 | 1 | 250 | 150 | 315 | 2,92 |
2КВВ-16 | 1 | 250 | 200 | 315 | 3,05 |
2КВВ-17 | 1 | 250 | 250 | 315 | 3,18 |
2КВВ-18 | 1 | 250 | 300 | 315 | 3,32 |
2КВВ-19 | 1 | 250 | 400 | 315 | 3,57 |
2КВВ-20 | 1 | 250 | 500 | 315 | 3,83 |
2КВВ-21 | 1 | 250 | 600 | 315 | 4,1 |
2КВВ-22 | 1 | 250 | 800 | 315 | 4,62 |
2КВВ-23 | 1 | 300 | 200 | 315 | 3,08 |
2КВВ-24 | 1 | 300 | 250 | 315 | 3,22 |
2КВВ-25 | 1 | 300 | 300 | 315 | 3,34 |
2КВВ-26 | 1 | 300 | 400 | 315 | 3,6 |
2КВВ-27 | 1 | 300 | 500 | 315 | 3,86 |
2КВВ-28 | 1 | 300 | 600 | 315 | 4,12 |
2КВВ-29 | 1 | 300 | 800 | 315 | 4,65 |
2КВВ-30 | 1 | 300 | 1000 | 315 | 5,18 |
2КВВ-31 | 1 | 400 | 200 | 400 | 3,48 |
2КВВ-32 | 1 | 400 | 250 | 400 | 3,61 |
2КВВ-33 | 1 | 400 | 300 | 400 | 3,74 |
2КВВ-34 | 1 | 400 | 400 | 400 | 4,00 |
2КВВ-35 | 1 | 400 | 500 | 400 | 4,26 |
2КВВ-36 | 1 | 400 | 600 | 400 | 4,52 |
2КВВ-37 | 1 | 400 | 800 | 400 | 5,05 |
2КВВ-38 | 1 | 400 | 1000 | 400 | 5,58 |
2КВВ-39 | 1 | 500 | 200 | 400 | 3,55 |
2КВВ-40 | 1 | 500 | 250 | 400 | 3,68 |
2КВВ-41 | 1 | 500 | 300 | 400 | 3,81 |
2КВВ-42 | 1 | 500 | 400 | 400 | 4,07 |
2КВВ-43 | 1 | 500 | 500 | 400 | 4,91 |
2КВВ-44 | 1 | 500 | 600 | 400 | 5,23 |
2КВВ-45 | 1 | 500 | 800 | 400 | 5,85 |
2КВВ-46 | 1 | 500 | 1000 | 400 | 6,48 |
2КВВ-47 | 2 | 600 | 250 | 500 | 7,99 |
2КВВ-48 | 2 | 600 | 300 | 500 | 8,11 |
2КВВ-49 | 2 | 600 | 400 | 500 | 8,37 |
2КВВ-50 | 2 | 600 | 500 | 500 | 9,27 |
2КВВ-51 | 2 | 600 | 600 | 500 | 9,58 |
2КВВ-52 | 2 | 600 | 800 | 500 | 10,21 |
2КВВ-53 | 2 | 600 | 1000 | 500 | 10,23 |
2КВВ-54 | 2 | 800 | 250 | 630 | 8,91 |
2КВВ-55 | 2 | 800 | 300 | 630 | 9,04 |
2КВВ-56 | 2 | 800 | 400 | 630 | 9,3 |
2КВВ-57 | 2 | 800 | 500 | 630 | 10,29 |
2КВВ-58 | 2 | 800 | 600 | 630 | 10,61 |
2КВВ-59 | 2 | 800 | 800 | 630 | 13,95 |
2КВВ-60 | 2 | 800 | 1000 | 630 | 14,89 |
2КВВ-61 | 2 | 1000 | 300 | 630 | 9,16 |
2КВВ-62 | 2 | 1000 | 400 | 630 | 9,42 |
2КВВ-63 | 2 | 1000 | 500 | 630 | 10,51 |
2КВВ-64 | 2 | 1000 | 600 | 630 | 10,82 |
2КВВ-65 | 2 | 1000 | 800 | 630 | 14,48 |

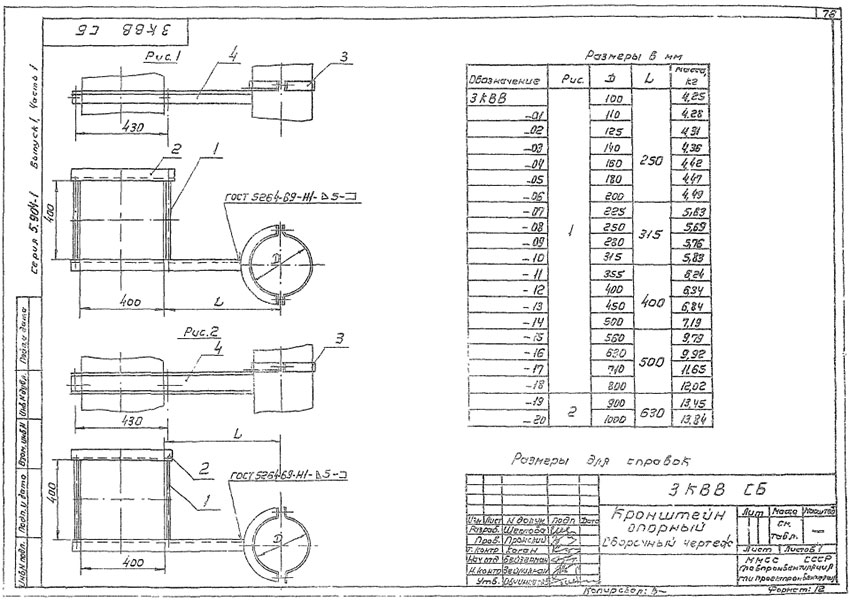

Кронштейн опорный 3КВВ
Конструкция и размеры
Таблица №14
Обозначение | Рис. | D | L | Масса, кг |
---|---|---|---|---|
3КВВ | 1 | 100 | 250 | 4,25 |
3КВВ-01 | 1 | 110 | 250 | 4,28 |
3КВВ-02 | 1 | 125 | 250 | 4,31 |
3КВВ-03 | 1 | 140 | 250 | 4,36 |
3КВВ-04 | 1 | 160 | 250 | 4,42 |
3КВВ-05 | 1 | 180 | 250 | 4,47 |
3КВВ-06 | 1 | 200 | 250 | 4,49 |
3КВВ-07 | 1 | 225 | 315 | 5,63 |
3КВВ-08 | 1 | 250 | 315 | 5,69 |
3КВВ-09 | 1 | 280 | 315 | 5,76 |
3КВВ-10 | 1 | 315 | 315 | 5,83 |
3КВВ-11 | 1 | 355 | 400 | 6,24 |
3КВВ-12 | 1 | 400 | 400 | 6,34 |
3КВВ-13 | 1 | 450 | 400 | 6,84 |
3КВВ-14 | 1 | 500 | 400 | 7,19 |
3КВВ-15 | 1 | 560 | 500 | 9,79 |
3КВВ-16 | 1 | 630 | 500 | 9,92 |
3КВВ-17 | 1 | 710 | 500 | 11,65 |
3КВВ-18 | 1 | 800 | 500 | 12,02 |
3КВВ-19 | 2 | 900 | 630 | 13,45 |
3КВВ-20 | 2 | 1000 | 630 | 13,84 |

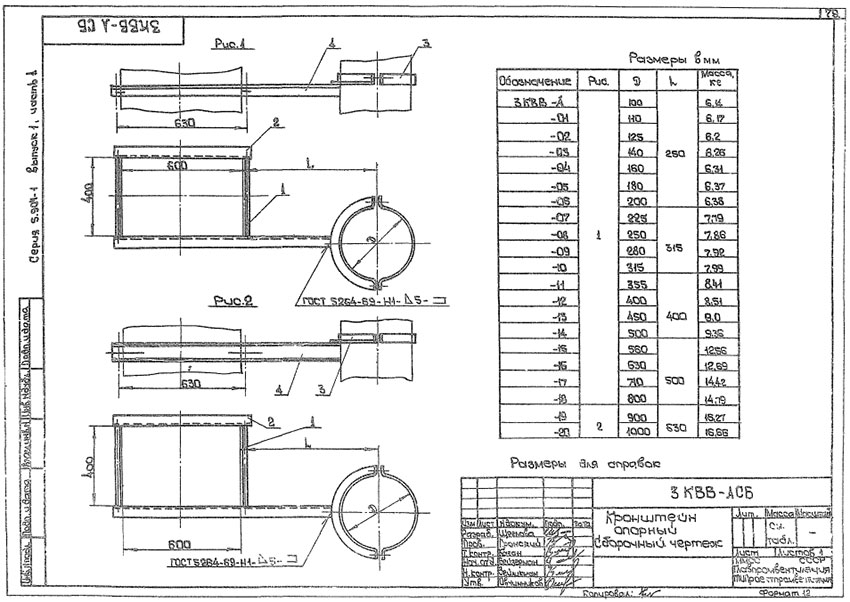

Кронштейн опорный 3КВВ-А
Конструкция и размеры
Таблица №15
Обозначение | Рис. | D | L | Масса, кг |
---|---|---|---|---|
3КВВ-А | 1 | 100 | 250 | 6,14 |
3КВВ-А-01 | 1 | 110 | 250 | 6,17 |
3КВВ-А-02 | 1 | 125 | 250 | 6,2 |
3КВВ-А-03 | 1 | 140 | 250 | 6,25 |
3КВВ-А-04 | 1 | 160 | 250 | 6,31 |
3КВВ-А-05 | 1 | 180 | 250 | 6,37 |
3КВВ-А-06 | 1 | 200 | 250 | 6,38 |
3КВВ-А-07 | 1 | 225 | 315 | 7,79 |
3КВВ-А-08 | 1 | 250 | 315 | 7,86 |
3КВВ-А-09 | 1 | 280 | 315 | 7,92 |
3КВВ-А-10 | 1 | 315 | 315 | 7,99 |
3КВВ-А-11 | 1 | 355 | 400 | 8,41 |
3КВВ-А-12 | 1 | 400 | 400 | 8,51 |
3КВВ-А-13 | 1 | 450 | 400 | 9,00 |
3КВВ-А-14 | 1 | 500 | 400 | 9,36 |
3КВВ-А-15 | 1 | 560 | 500 | 12,56 |
3КВВ-А-16 | 1 | 630 | 500 | 12,89 |
3КВВ-А-17 | 1 | 710 | 500 | 14,42 |
3КВВ-А-18 | 1 | 800 | 500 | 14,79 |
3КВВ-А-19 | 2 | 900 | 630 | 16,27 |
3КВВ-А-20 | 2 | 1000 | 630 | 16,88 |

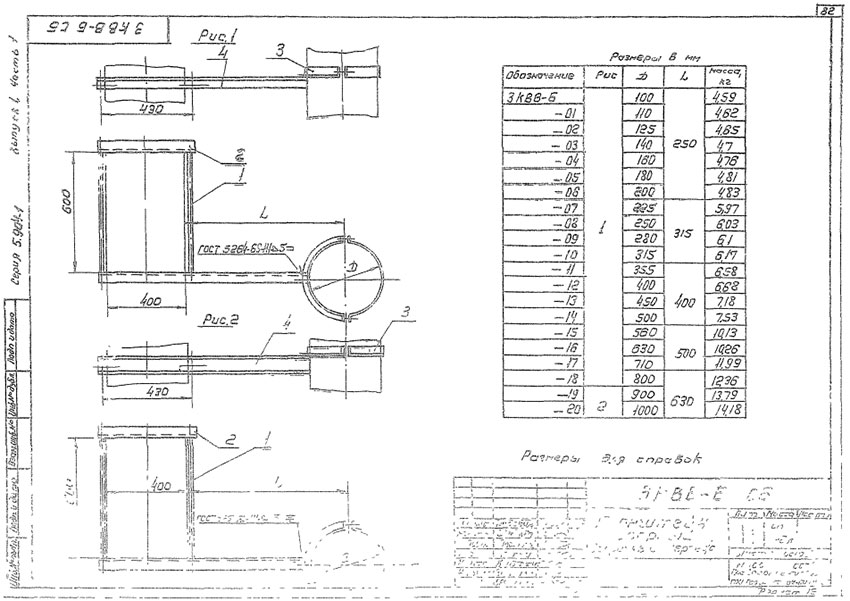

Кронштейн опорный 3КВВ-Б
Конструкция и размеры
Таблица №16
Обозначение | Рис. | D | L | Масса, кг |
---|---|---|---|---|
3КВВ-Б | 1 | 100 | 250 | 4,59 |
3КВВ-Б-01 | 1 | 110 | 250 | 4,62 |
3КВВ-Б-02 | 1 | 125 | 250 | 4,65 |
3КВВ-Б-03 | 1 | 140 | 250 | 4,7 |
3КВВ-Б-04 | 1 | 160 | 250 | 4,76 |
3КВВ-Б-05 | 1 | 180 | 250 | 4,81 |
3КВВ-Б-06 | 1 | 200 | 250 | 4,83 |
3КВВ-Б-07 | 1 | 225 | 315 | 5,97 |
3КВВ-Б-08 | 1 | 250 | 315 | 6,03 |
3КВВ-Б-09 | 1 | 280 | 315 | 6,1 |
3КВВ-Б-10 | 1 | 315 | 315 | 6,17 |
3КВВ-Б-11 | 1 | 355 | 400 | 6,58 |
3КВВ-Б-12 | 1 | 400 | 400 | 6,68 |
3КВВ-Б-13 | 1 | 450 | 400 | 7,18 |
3КВВ-Б-14 | 1 | 500 | 400 | 7,53 |
3КВВ-Б-15 | 1 | 560 | 500 | 10,13 |
3КВВ-Б-16 | 1 | 630 | 500 | 10,26 |
3КВВ-Б-17 | 1 | 710 | 500 | 11,99 |
3КВВ-Б-18 | 1 | 800 | 500 | 12,36 |
3КВВ-Б-19 | 2 | 900 | 630 | 13,79 |
3КВВ-Б-20 | 2 | 1000 | 630 | 14,18 |

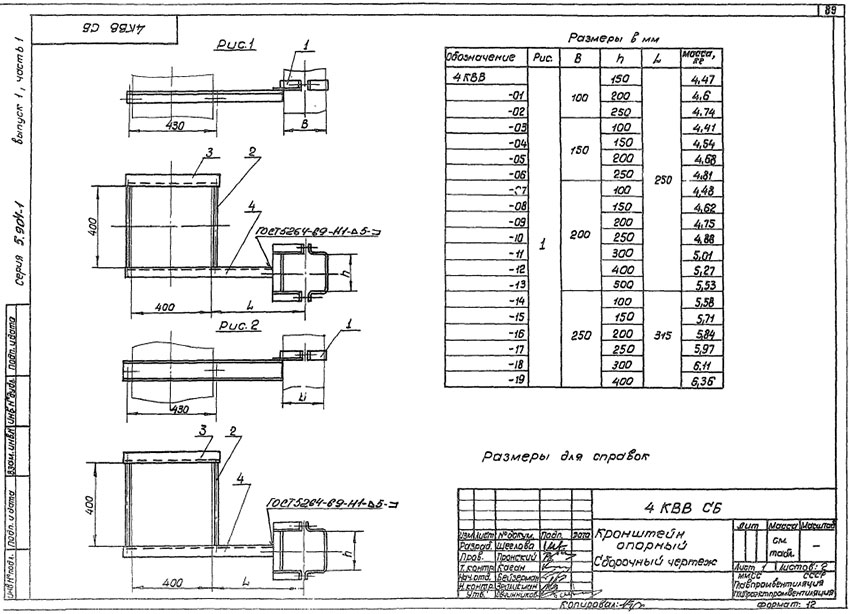

Кронштейн опорный 4КВВ
Конструкция и размеры
Таблица №17
Обозначение | Рис. | В | h | L | Масса, кг |
---|---|---|---|---|---|
4КВВ | 1 | 100 | 150 | 250 | 4,47 |
4КВВ-01 | 1 | 100 | 200 | 250 | 4,6 |
4КВВ-02 | 1 | 100 | 250 | 250 | 4,74 |
4КВВ-03 | 1 | 150 | 100 | 250 | 4,41 |
4КВВ-04 | 1 | 150 | 150 | 250 | 4,54 |
4КВВ-05 | 1 | 150 | 200 | 250 | 4,68 |
4КВВ-06 | 1 | 150 | 250 | 250 | 4,81 |
4КВВ-07 | 1 | 200 | 100 | 250 | 4,48 |
4КВВ-08 | 1 | 200 | 150 | 250 | 4,62 |
4КВВ-09 | 1 | 200 | 200 | 250 | 4,75 |
4КВВ-10 | 1 | 200 | 250 | 250 | 4,88 |
4КВВ-11 | 1 | 200 | 300 | 250 | 5,01 |
4КВВ-12 | 1 | 200 | 400 | 250 | 5,27 |
4КВВ-13 | 1 | 200 | 500 | 250 | 5,53 |
4КВВ-14 | 1 | 250 | 100 | 315 | 5,58 |
4КВВ-15 | 1 | 250 | 150 | 315 | 5,71 |
4КВВ-16 | 1 | 250 | 200 | 315 | 5,84 |
4КВВ-17 | 1 | 250 | 250 | 315 | 5,97 |
4КВВ-18 | 1 | 250 | 300 | 315 | 6,11 |
4КВВ-19 | 1 | 250 | 400 | 315 | 6,36 |
4КВВ-20 | 1 | 250 | 500 | 315 | 6,62 |
4КВВ-21 | 1 | 250 | 600 | 315 | 6,89 |
4КВВ-22 | 1 | 250 | 800 | 315 | 7,41 |
4КВВ-23 | 1 | 300 | 200 | 315 | 5,87 |
4КВВ-24 | 1 | 300 | 250 | 315 | 6,01 |
4КВВ-25 | 1 | 300 | 300 | 315 | 6,13 |
4КВВ-26 | 1 | 300 | 400 | 315 | 6,39 |
4КВВ-27 | 1 | 300 | 500 | 315 | 6,65 |
4КВВ-28 | 1 | 300 | 600 | 315 | 6,91 |
4КВВ-29 | 1 | 300 | 800 | 315 | 7,44 |
4КВВ-30 | 1 | 300 | 1000 | 315 | 7,97 |
4КВВ-31 | 1 | 400 | 200 | 400 | 6,25 |
4КВВ-32 | 1 | 400 | 250 | 400 | 6,39 |
4КВВ-33 | 1 | 400 | 300 | 400 | 6,52 |
4КВВ-34 | 1 | 400 | 400 | 400 | 6,78 |
4КВВ-35 | 1 | 400 | 500 | 400 | 7,04 |
4КВВ-36 | 1 | 400 | 600 | 400 | 7,3 |
4КВВ-37 | 1 | 400 | 800 | 400 | 7,83 |
4КВВ-38 | 1 | 400 | 1000 | 400 | 8,36 |
4КВВ-39 | 1 | 500 | 200 | 400 | 6,33 |
4КВВ-40 | 1 | 500 | 250 | 400 | 6,46 |
4КВВ-41 | 1 | 500 | 300 | 400 | 6,59 |
4КВВ-42 | 1 | 500 | 400 | 400 | 6,85 |
4КВВ-43 | 1 | 500 | 500 | 400 | 7,69 |
4КВВ-44 | 1 | 500 | 600 | 400 | 8,01 |
4КВВ-45 | 1 | 500 | 800 | 400 | 8,63 |
4КВВ-46 | 1 | 500 | 1000 | 400 | 9,26 |
4КВВ-47 | 2 | 600 | 250 | 500 | 8,88 |
4КВВ-48 | 2 | 600 | 300 | 500 | 9,00 |
4КВВ-49 | 2 | 600 | 400 | 500 | 9,26 |
4КВВ-50 | 2 | 600 | 500 | 500 | 10,16 |
4КВВ-51 | 2 | 600 | 600 | 500 | 10,47 |
4КВВ-52 | 2 | 600 | 800 | 500 | 11,1 |
4КВВ-53 | 2 | 600 | 1000 | 500 | 11,72 |
4КВВ-54 | 2 | 800 | 250 | 630 | 9,77 |
4КВВ-55 | 2 | 800 | 300 | 630 | 9,9 |
4КВВ-56 | 2 | 800 | 400 | 630 | 10,16 |
4КВВ-57 | 2 | 800 | 500 | 630 | 11,15 |
4КВВ-58 | 2 | 800 | 600 | 630 | 11,47 |
4КВВ-59 | 2 | 800 | 800 | 630 | 14,81 |
4КВВ-60 | 2 | 800 | 1000 | 630 | 15,75 |
4КВВ-61 | 2 | 1000 | 300 | 630 | 9,72 |
4КВВ-62 | 2 | 1000 | 400 | 630 | 9,98 |
4КВВ-63 | 2 | 1000 | 500 | 630 | 11,07 |
4КВВ-64 | 2 | 1000 | 600 | 630 | 11,38 |
4КВВ-65 | 2 | 1000 | 800 | 630 | 15,04 |

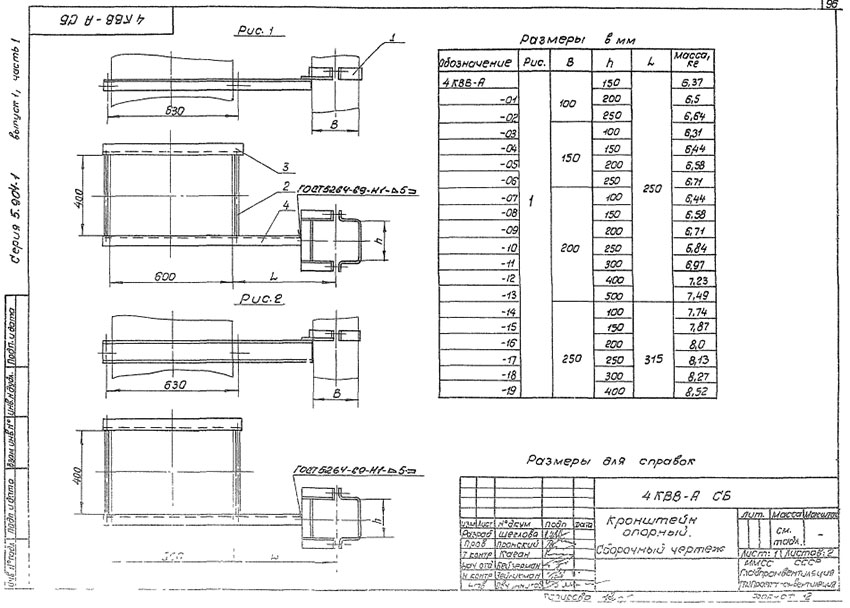

Кронштейн опорный 4КВВ-А
Конструкция и размеры
Таблица №18
Обозначение | Рис. | В | h | L | Масса, кг |
---|---|---|---|---|---|
4КВВ-А | 1 | 100 | 150 | 250 | 6,37 |
4КВВ-А-01 | 1 | 100 | 200 | 250 | 6,5 |
4КВВ-А-02 | 1 | 100 | 250 | 250 | 6,64 |
4КВВ-А-03 | 1 | 150 | 100 | 250 | 6,31 |
4КВВ-А-04 | 1 | 150 | 150 | 250 | 6,44 |
4КВВ-А-05 | 1 | 150 | 200 | 250 | 6,58 |
4КВВ-А-06 | 1 | 150 | 250 | 250 | 6,71 |
4КВВ-А-07 | 1 | 200 | 100 | 250 | 6,44 |
4КВВ-А-08 | 1 | 200 | 150 | 250 | 6,58 |
4КВВ-А-09 | 1 | 200 | 200 | 250 | 6,71 |
4КВВ-А-10 | 1 | 200 | 250 | 250 | 6,84 |
4КВВ-А-11 | 1 | 200 | 300 | 250 | 6,97 |
4КВВ-А-12 | 1 | 200 | 400 | 250 | 7,23 |
4КВВ-А-13 | 1 | 200 | 500 | 250 | 7,49 |
4КВВ-А-14 | 1 | 250 | 100 | 315 | 7,74 |
4КВВ-А-15 | 1 | 250 | 150 | 315 | 7,87 |
4КВВ-А-16 | 1 | 250 | 200 | 315 | 8,00 |
4КВВ-А-17 | 1 | 250 | 250 | 315 | 8,13 |
4КВВ-А-18 | 1 | 250 | 300 | 315 | 8,27 |
4КВВ-А-19 | 1 | 250 | 400 | 315 | 8,52 |
4КВВ-А-20 | 1 | 250 | 500 | 315 | 8,78 |
4КВВ-А-21 | 1 | 250 | 600 | 315 | 9,05 |
4КВВ-А-22 | 1 | 250 | 800 | 315 | 9,57 |
4КВВ-А-23 | 1 | 300 | 200 | 315 | 8,03 |
4КВВ-А-24 | 1 | 300 | 250 | 315 | 8,17 |
4КВВ-А-25 | 1 | 300 | 300 | 315 | 8,29 |
4КВВ-А-26 | 1 | 300 | 400 | 315 | 8,55 |
4КВВ-А-27 | 1 | 300 | 500 | 315 | 8,81 |
4КВВ-А-28 | 1 | 300 | 600 | 315 | 9,07 |
4КВВ-А-29 | 1 | 300 | 800 | 315 | 9,6 |
4КВВ-А-30 | 1 | 300 | 1000 | 315 | 10,13 |
4КВВ-А-31 | 1 | 400 | 200 | 400 | 8,43 |
4КВВ-А-32 | 1 | 400 | 250 | 400 | 8,56 |
4КВВ-А-33 | 1 | 400 | 300 | 400 | 8,69 |
4КВВ-А-34 | 1 | 400 | 400 | 400 | 8,95 |
4КВВ-А-35 | 1 | 400 | 500 | 400 | 9,21 |
4КВВ-А-36 | 1 | 400 | 600 | 400 | 9,47 |
4КВВ-А-37 | 1 | 400 | 800 | 400 | 10,00 |
4КВВ-А-38 | 1 | 400 | 1000 | 400 | 10,53 |
4КВВ-А-39 | 1 | 500 | 200 | 400 | 8,51 |
4КВВ-А-40 | 1 | 500 | 250 | 400 | 8,63 |
4КВВ-А-41 | 1 | 500 | 300 | 400 | 8,76 |
4КВВ-А-42 | 1 | 500 | 400 | 400 | 9,02 |
4КВВ-А-43 | 1 | 500 | 500 | 400 | 9,86 |
4КВВ-А-44 | 1 | 500 | 600 | 400 | 10,18 |
4КВВ-А-45 | 1 | 500 | 800 | 400 | 10,8 |
4КВВ-А-46 | 1 | 500 | 1000 | 400 | 11,43 |
4КВВ-А-47 | 2 | 600 | 250 | 500 | 11,65 |
4КВВ-А-48 | 2 | 600 | 300 | 500 | 11,77 |
4КВВ-А-49 | 2 | 600 | 400 | 500 | 12,03 |
4КВВ-А-50 | 2 | 600 | 500 | 500 | 12,93 |
4КВВ-А-51 | 2 | 600 | 600 | 500 | 13,24 |
4КВВ-А-52 | 2 | 600 | 800 | 500 | 13,87 |
4КВВ-А-53 | 2 | 600 | 1000 | 500 | 14,49 |
4КВВ-А-54 | 2 | 800 | 250 | 630 | 12,59 |
4КВВ-А-55 | 2 | 800 | 300 | 630 | 12,72 |
4КВВ-А-56 | 2 | 800 | 400 | 630 | 12,98 |
4КВВ-А-57 | 2 | 800 | 500 | 630 | 13,97 |
4КВВ-А-58 | 2 | 800 | 600 | 630 | 14,29 |
4КВВ-А-59 | 2 | 800 | 800 | 630 | 17,63 |
4КВВ-А-60 | 2 | 800 | 1000 | 630 | 18,57 |
4КВВ-А-61 | 2 | 1000 | 300 | 630 | 12,54 |
4КВВ-А-62 | 2 | 1000 | 400 | 630 | 12,8 |
4КВВ-А-63 | 2 | 1000 | 500 | 630 | 13,89 |
4КВВ-А-64 | 2 | 1000 | 600 | 630 | 14,2 |
4КВВ-А-65 | 2 | 1000 | 800 | 630 | 17,86 |

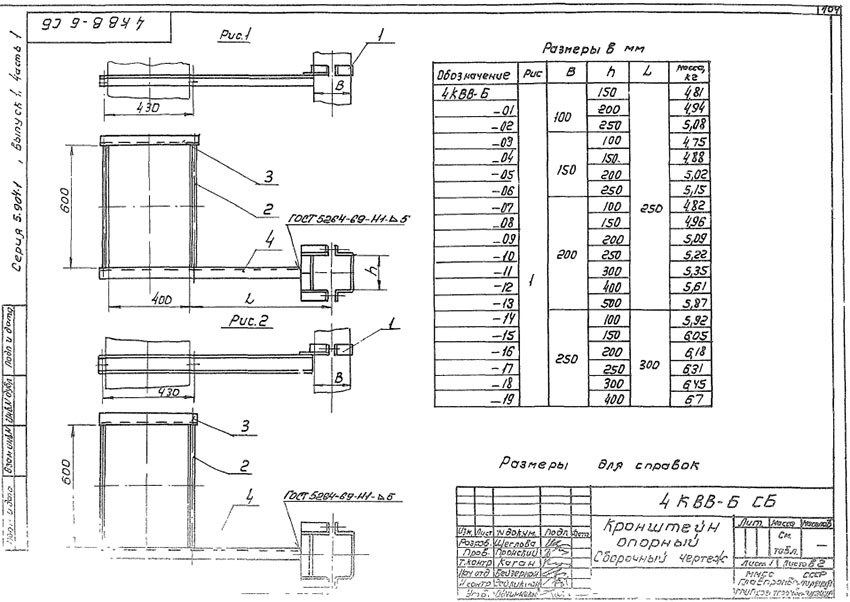

Кронштейн опорный 4КВВ-Б
Конструкция и размеры
Таблица №19
Обозначение | Рис. | В | h | L | Масса, кг |
---|---|---|---|---|---|
4КВВ-Б | 1 | 100 | 150 | 250 | 4,81 |
4КВВ-Б-01 | 1 | 100 | 200 | 250 | 4,94 |
4КВВ-Б-02 | 1 | 100 | 250 | 250 | 5,08 |
4КВВ-Б-03 | 1 | 150 | 100 | 250 | 4,75 |
4КВВ-Б-04 | 1 | 150 | 150 | 250 | 4,88 |
4КВВ-Б-05 | 1 | 150 | 200 | 250 | 5,02 |
4КВВ-Б-06 | 1 | 150 | 250 | 250 | 5,15 |
4КВВ-Б-07 | 1 | 200 | 100 | 250 | 4,82 |
4КВВ-Б-08 | 1 | 200 | 150 | 250 | 4,96 |
4КВВ-Б-09 | 1 | 200 | 200 | 250 | 5,09 |
4КВВ-Б-10 | 1 | 200 | 250 | 250 | 5,22 |
4КВВ-Б-11 | 1 | 200 | 300 | 250 | 5,35 |
4КВВ-Б-12 | 1 | 200 | 400 | 250 | 5,61 |
4КВВ-Б-13 | 1 | 200 | 500 | 250 | 5,87 |
4КВВ-Б-14 | 1 | 250 | 100 | 315 | 5,92 |
4КВВ-Б-15 | 1 | 250 | 150 | 315 | 6,05 |
4КВВ-Б-16 | 1 | 250 | 200 | 315 | 6,18 |
4КВВ-Б-17 | 1 | 250 | 250 | 315 | 6,31 |
4КВВ-Б-18 | 1 | 250 | 300 | 315 | 6,45 |
4КВВ-Б-19 | 1 | 250 | 400 | 315 | 6,7 |
4КВВ-Б-20 | 1 | 250 | 500 | 315 | 6,96 |
4КВВ-Б-21 | 1 | 250 | 600 | 315 | 7,23 |
4КВВ-Б-22 | 1 | 250 | 800 | 315 | 7,75 |
4КВВ-Б-23 | 1 | 300 | 200 | 315 | 6,21 |
4КВВ-Б-24 | 1 | 300 | 250 | 315 | 6,35 |
4КВВ-Б-25 | 1 | 300 | 300 | 315 | 6,47 |
4КВВ-Б-26 | 1 | 300 | 400 | 315 | 6,73 |
4КВВ-Б-27 | 1 | 300 | 500 | 315 | 6,99 |
4КВВ-Б-28 | 1 | 300 | 600 | 315 | 7,25 |
4КВВ-Б-29 | 1 | 300 | 800 | 315 | 7,78 |
4КВВ-Б-30 | 1 | 300 | 1000 | 315 | 8,31 |
4КВВ-Б-31 | 1 | 400 | 200 | 400 | 6,6 |
4КВВ-Б-32 | 1 | 400 | 250 | 400 | 6,73 |
4КВВ-Б-33 | 1 | 400 | 300 | 400 | 6,86 |
4КВВ-Б-34 | 1 | 400 | 400 | 400 | 7,12 |
4КВВ-Б-35 | 1 | 400 | 500 | 400 | 7,38 |
4КВВ-Б-36 | 1 | 400 | 600 | 400 | 7,64 |
4КВВ-Б-37 | 1 | 400 | 800 | 400 | 8,17 |
4КВВ-Б-38 | 1 | 400 | 1000 | 400 | 8,1 |
4КВВ-Б-39 | 1 | 500 | 200 | 400 | 6,67 |
4КВВ-Б-40 | 1 | 500 | 250 | 400 | 6,8 |
4КВВ-Б-41 | 1 | 500 | 300 | 400 | 6,93 |
4КВВ-Б-42 | 1 | 500 | 400 | 400 | 7,19 |
4КВВ-Б-43 | 1 | 500 | 500 | 400 | 8,03 |
4КВВ-Б-44 | 1 | 500 | 600 | 400 | 8,35 |
4КВВ-Б-45 | 1 | 500 | 800 | 400 | 8,97 |
4КВВ-Б-46 | 1 | 500 | 1000 | 400 | 9,6 |
4КВВ-Б-47 | 2 | 600 | 250 | 500 | 9,22 |
4КВВ-Б-48 | 2 | 600 | 300 | 500 | 9,34 |
4КВВ-Б-49 | 2 | 600 | 400 | 500 | 9,6 |
4КВВ-Б-50 | 2 | 600 | 500 | 500 | 10,5 |
4КВВ-Б-51 | 2 | 600 | 600 | 500 | 10,81 |
4КВВ-Б-52 | 2 | 600 | 800 | 500 | 11,44 |
4КВВ-Б-53 | 2 | 600 | 1000 | 500 | 12,06 |
4КВВ-Б-54 | 2 | 800 | 250 | 630 | 10,11 |
4КВВ-Б-55 | 2 | 800 | 300 | 630 | 10,24 |
4КВВ-Б-56 | 2 | 800 | 400 | 630 | 10,5 |
4КВВ-Б-57 | 2 | 800 | 500 | 630 | 11,49 |
4КВВ-Б-58 | 2 | 800 | 600 | 630 | 11,81 |
4КВВ-Б-59 | 2 | 800 | 800 | 630 | 15,15 |
4КВВ-Б-60 | 2 | 800 | 1000 | 630 | 16,09 |
4КВВ-Б-61 | 2 | 1000 | 300 | 630 | 10,06 |
4КВВ-Б-62 | 2 | 1000 | 400 | 630 | 10,32 |
4КВВ-Б-63 | 2 | 1000 | 500 | 630 | 11,41 |
4КВВ-Б-64 | 2 | 1000 | 600 | 630 | 11,72 |
4КВВ-Б-65 | 2 | 1000 | 800 | 630 | 15,38 |

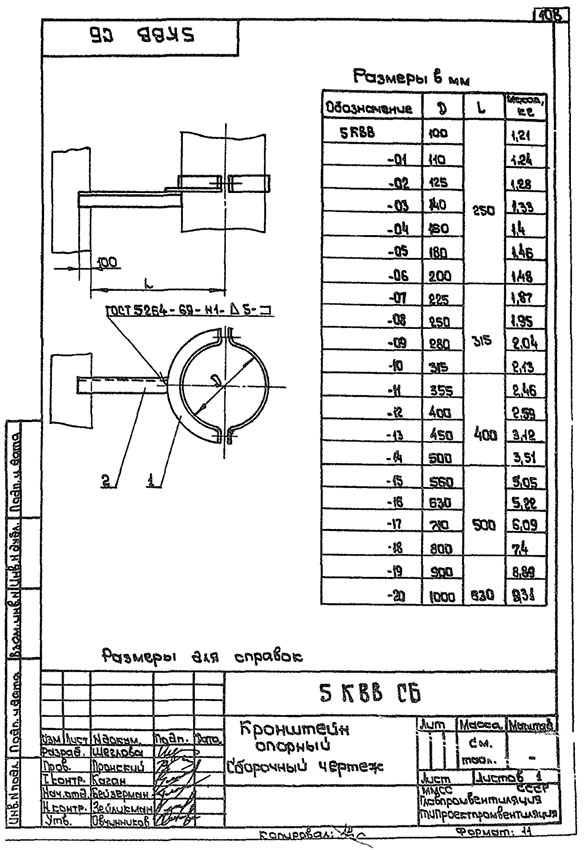

Кронштейн опорный 5КВВ
Конструкция и размеры
Таблица №20
Обозначение | D | L | Масса, кг |
---|---|---|---|
5КВВ | 100 | 250 | 1,21 |
5КВВ-01 | 110 | 250 | 1,24 |
5КВВ-02 | 125 | 250 | 1,28 |
5КВВ-03 | 140 | 250 | 1,33 |
5КВВ-04 | 160 | 250 | 1,4 |
5КВВ-05 | 180 | 250 | 1,46 |
5КВВ-06 | 200 | 250 | 1,48 |
5КВВ-07 | 225 | 315 | 1,87 |
5КВВ-08 | 250 | 315 | 1,95 |
5КВВ-09 | 280 | 315 | 2,04 |
5КВВ-10 | 315 | 315 | 2,13 |
5КВВ-11 | 355 | 400 | 2,46 |
5КВВ-12 | 400 | 400 | 2,59 |
5КВВ-13 | 450 | 400 | 3,12 |
5КВВ-14 | 500 | 400 | 3,31 |
5КВВ-15 | 560 | 500 | 5,05 |
5КВВ-16 | 630 | 500 | 5,22 |
5КВВ-17 | 710 | 500 | 6,09 |
5КВВ-18 | 800 | 500 | 7,4 |
5КВВ-19 | 900 | 630 | 8,89 |
5КВВ-20 | 1000 | 630 | 9,31 |

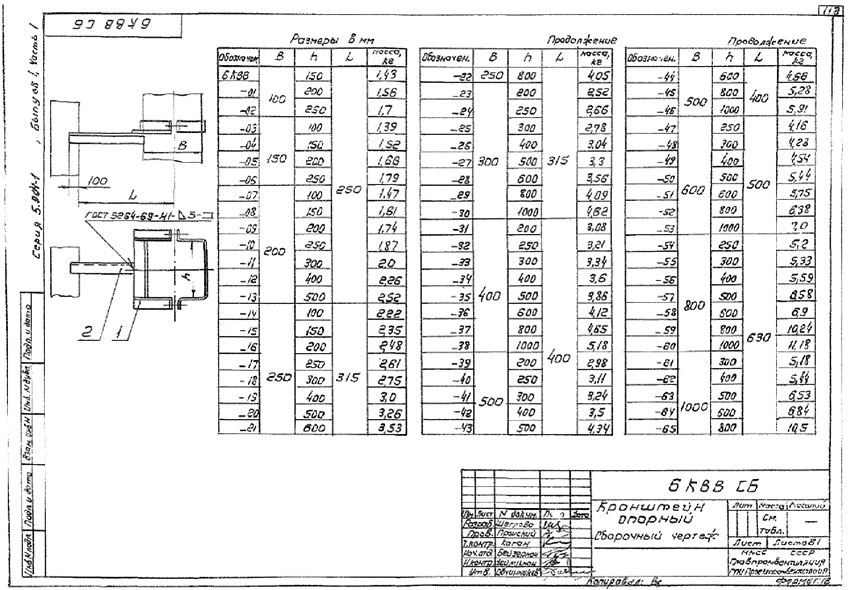

Кронштейн опорный 6КВВ
Конструкция и размеры
Таблица №21
Обозначение | В | h | L | Масса, кг |
---|---|---|---|---|
6КВВ | 100 | 150 | 250 | 1,43 |
6КВВ-01 | 100 | 200 | 250 | 1,56 |
6КВВ-02 | 100 | 250 | 250 | 1,7 |
6КВВ-03 | 150 | 100 | 250 | 1,39 |
6КВВ-04 | 150 | 150 | 250 | 1,52 |
6КВВ-05 | 150 | 200 | 250 | 1,66 |
6КВВ-06 | 150 | 250 | 250 | 1,79 |
6КВВ-07 | 200 | 100 | 250 | 1,47 |
6КВВ-08 | 200 | 150 | 250 | 1,61 |
6КВВ-09 | 200 | 200 | 250 | 1,74 |
6КВВ-10 | 200 | 250 | 250 | 1,87 |
6КВВ-11 | 200 | 300 | 250 | 2,00 |
6КВВ-12 | 200 | 400 | 250 | 2,26 |
6КВВ-13 | 200 | 500 | 250 | 2,52 |
6КВВ-14 | 250 | 100 | 315 | 2,22 |
6КВВ-15 | 250 | 150 | 315 | 2,35 |
6КВВ-16 | 250 | 200 | 315 | 2,48 |
6КВВ-17 | 250 | 250 | 315 | 2,61 |
6КВВ-18 | 250 | 300 | 315 | 2,75 |
6КВВ-19 | 250 | 400 | 315 | 3,00 |
6КВВ-20 | 250 | 500 | 315 | 3,26 |
6КВВ-21 | 250 | 600 | 315 | 3,53 |
6КВВ-22 | 250 | 800 | 315 | 4,05 |
6КВВ-23 | 300 | 200 | 315 | 2,52 |
6КВВ-24 | 300 | 250 | 315 | 2,66 |
6КВВ-25 | 300 | 300 | 315 | 2,78 |
6КВВ-26 | 300 | 400 | 315 | 3,04 |
6КВВ-27 | 300 | 500 | 315 | 3,3 |
6КВВ-28 | 300 | 600 | 315 | 3,56 |
6КВВ-29 | 300 | 800 | 315 | 4,09 |
6КВВ-30 | 300 | 1000 | 315 | 4,62 |
6КВВ-31 | 400 | 200 | 400 | 3,08 |
6КВВ-32 | 400 | 250 | 400 | 3,21 |
6КВВ-33 | 400 | 300 | 400 | 3,34 |
6КВВ-34 | 400 | 400 | 400 | 3,6 |
6КВВ-35 | 400 | 500 | 400 | 3,86 |
6КВВ-36 | 400 | 600 | 400 | 4,12 |
6КВВ-37 | 400 | 800 | 400 | 4,65 |
6КВВ-38 | 400 | 1000 | 400 | 5,18 |
6КВВ-39 | 500 | 200 | 400 | 2,98 |
6КВВ-40 | 500 | 250 | 400 | 3,11 |
6КВВ-41 | 500 | 300 | 400 | 3,24 |
6КВВ-42 | 500 | 400 | 400 | 3,5 |
6КВВ-43 | 500 | 500 | 400 | 4,34 |
6КВВ-44 | 500 | 600 | 400 | 4,66 |
6КВВ-45 | 500 | 800 | 400 | 5,28 |
6КВВ-46 | 500 | 1000 | 400 | 5,91 |
6КВВ-47 | 600 | 250 | 500 | 4,16 |
6КВВ-48 | 600 | 300 | 500 | 4,28 |
6КВВ-49 | 600 | 400 | 500 | 4,54 |
6КВВ-50 | 600 | 500 | 500 | 5,44 |
6КВВ-51 | 600 | 600 | 500 | 5,75 |
6КВВ-52 | 600 | 800 | 500 | 6,38 |
6КВВ-53 | 600 | 1000 | 500 | 7,00 |
6КВВ-54 | 800 | 250 | 630 | 5,2 |
6КВВ-55 | 800 | 300 | 630 | 5,33 |
6КВВ-56 | 800 | 400 | 630 | 5,59 |
6КВВ-57 | 800 | 500 | 630 | 6,58 |
6КВВ-58 | 800 | 600 | 630 | 6,9 |
6КВВ-59 | 800 | 800 | 630 | 10,24 |
6КВВ-60 | 800 | 1000 | 630 | 11,18 |
6КВВ-61 | 1000 | 300 | 630 | 5,18 |
6КВВ-62 | 1000 | 400 | 630 | 5,44 |
6КВВ-63 | 1000 | 500 | 630 | 6,53 |
6КВВ-64 | 1000 | 600 | 630 | 6,84 |
6КВВ-65 | 1000 | 800 | 630 | 10,5 |

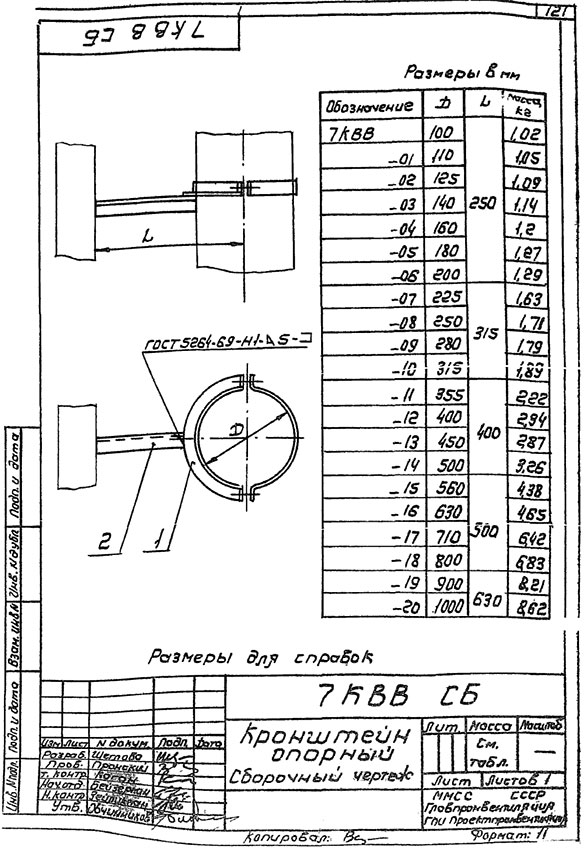

Кронштейн опорный 7КВВ
Конструкция и размеры
Таблица №22
Обозначение | D | L | Масса, кг |
---|---|---|---|
7КВВ | 100 | 250 | 1,02 |
7КВВ-01 | 110 | 250 | 1,05 |
7КВВ-02 | 125 | 250 | 1,09 |
7КВВ-03 | 140 | 250 | 1,14 |
7КВВ-04 | 160 | 250 | 1,2 |
7КВВ-05 | 180 | 250 | 1,27 |
7КВВ-06 | 200 | 250 | 1,29 |
7КВВ-07 | 225 | 315 | 1,63 |
7КВВ-08 | 250 | 315 | 1,71 |
7КВВ-09 | 280 | 315 | 1,79 |
7КВВ-10 | 315 | 315 | 1,89 |
7КВВ-11 | 355 | 400 | 2,22 |
7КВВ-12 | 400 | 400 | 2,34 |
7КВВ-13 | 450 | 400 | 2,87 |
7КВВ-14 | 500 | 400 | 3,26 |
7КВВ-15 | 560 | 500 | 4,38 |
7КВВ-16 | 630 | 500 | 4,65 |
7КВВ-17 | 710 | 500 | 6,42 |
7КВВ-18 | 800 | 500 | 6,83 |
7КВВ-19 | 900 | 630 | 8,21 |
7КВВ-20 | 1000 | 630 | 8,62 |

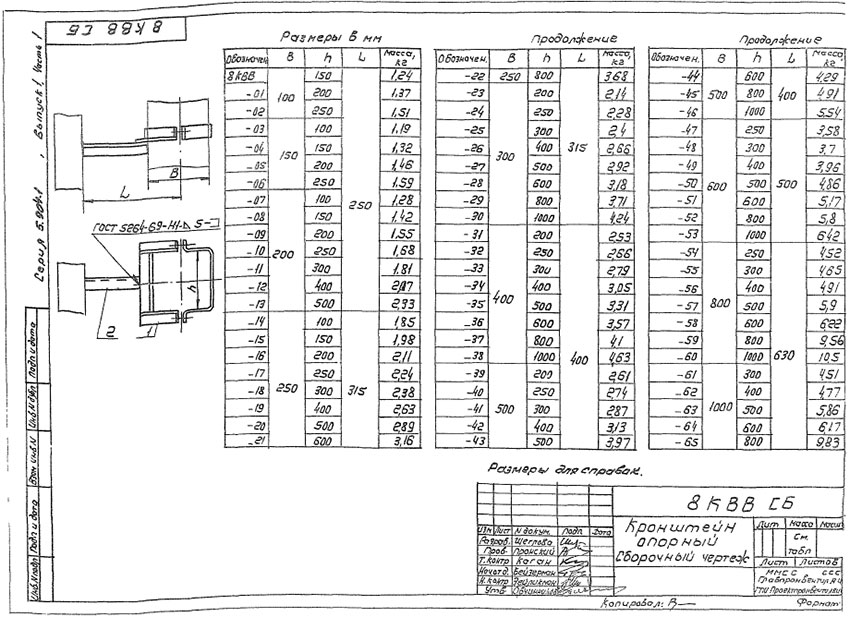

Кронштейн опорный 8КВВ
Конструкция и размеры
Таблица №23
Обозначение | В | h | L | Масса, кг |
---|---|---|---|---|
8КВВ | 100 | 150 | 250 | 1,24 |
8КВВ-01 | 100 | 200 | 250 | 1,37 |
8КВВ-02 | 100 | 250 | 250 | 1,51 |
8КВВ-03 | 150 | 100 | 250 | 1,19 |
8КВВ-04 | 150 | 150 | 250 | 1,32 |
8КВВ-05 | 150 | 200 | 250 | 1,46 |
8КВВ-06 | 150 | 250 | 250 | 1,59 |
8КВВ-07 | 200 | 100 | 250 | 1,28 |
8КВВ-08 | 200 | 150 | 250 | 1,42 |
8КВВ-09 | 200 | 200 | 250 | 1,55 |
8КВВ-10 | 200 | 250 | 250 | 1,68 |
8КВВ-11 | 200 | 300 | 250 | 1,81 |
8КВВ-12 | 200 | 400 | 250 | 2,07 |
8КВВ-13 | 200 | 500 | 250 | 2,33 |
8КВВ-14 | 250 | 100 | 315 | 1,85 |
8КВВ-15 | 250 | 150 | 315 | 1,98 |
8КВВ-16 | 250 | 200 | 315 | 2,11 |
8КВВ-17 | 250 | 250 | 315 | 2,24 |
8КВВ-18 | 250 | 300 | 315 | 2,38 |
8КВВ-19 | 250 | 400 | 315 | 2,63 |
8КВВ-20 | 250 | 500 | 315 | 2,89 |
8КВВ-21 | 250 | 600 | 315 | 3,16 |
8КВВ-22 | 250 | 800 | 315 | 3,68 |
8КВВ-23 | 300 | 200 | 315 | 2,14 |
8КВВ-24 | 300 | 250 | 315 | 2,28 |
8КВВ-25 | 300 | 300 | 315 | 2,4 |
8КВВ-26 | 300 | 400 | 315 | 2,66 |
8КВВ-27 | 300 | 500 | 315 | 2,92 |
8КВВ-28 | 300 | 600 | 315 | 3,18 |
8КВВ-29 | 300 | 800 | 315 | 3,71 |
8КВВ-30 | 300 | 1000 | 315 | 4,24 |
8КВВ-31 | 400 | 200 | 400 | 2,53 |
8КВВ-32 | 400 | 250 | 400 | 2,66 |
8КВВ-33 | 400 | 300 | 400 | 2,79 |
8КВВ-34 | 400 | 400 | 400 | 3,05 |
8КВВ-35 | 400 | 500 | 400 | 3,31 |
8КВВ-36 | 400 | 600 | 400 | 3,57 |
8КВВ-37 | 400 | 800 | 400 | 4,1 |
8КВВ-38 | 400 | 1000 | 400 | 4,63 |
8КВВ-39 | 500 | 200 | 400 | 2,61 |
8КВВ-40 | 500 | 250 | 400 | 2,74 |
8КВВ-41 | 500 | 300 | 400 | 2,87 |
8КВВ-42 | 500 | 400 | 400 | 3,13 |
8КВВ-43 | 500 | 500 | 400 | 3,97 |
8КВВ-44 | 500 | 600 | 400 | 4,29 |
8КВВ-45 | 500 | 800 | 400 | 4,91 |
8КВВ-46 | 500 | 1000 | 400 | 5,54 |
8КВВ-47 | 600 | 250 | 500 | 3,58 |
8КВВ-48 | 600 | 300 | 500 | 3,7 |
8КВВ-49 | 600 | 400 | 500 | 3,96 |
8КВВ-50 | 600 | 500 | 500 | 4,86 |
8КВВ-51 | 600 | 600 | 500 | 5,17 |
8КВВ-52 | 600 | 800 | 500 | 5,8 |
8КВВ-53 | 600 | 1000 | 500 | 6,42 |
8КВВ-54 | 800 | 250 | 630 | 4,52 |
8КВВ-55 | 800 | 300 | 630 | 4,65 |
8КВВ-56 | 800 | 400 | 630 | 4,91 |
8КВВ-57 | 800 | 500 | 630 | 5,9 |
8КВВ-58 | 800 | 600 | 630 | 6,22 |
8КВВ-59 | 800 | 800 | 630 | 9,56 |
8КВВ-60 | 800 | 1000 | 630 | 10,5 |
8КВВ-61 | 1000 | 300 | 630 | 4,51 |
8КВВ-62 | 1000 | 400 | 630 | 4,77 |
8КВВ-63 | 1000 | 500 | 630 | 5,86 |
8КВВ-64 | 1000 | 600 | 630 | 6,17 |
8КВВ-65 | 1000 | 800 | 630 | 9,83 |

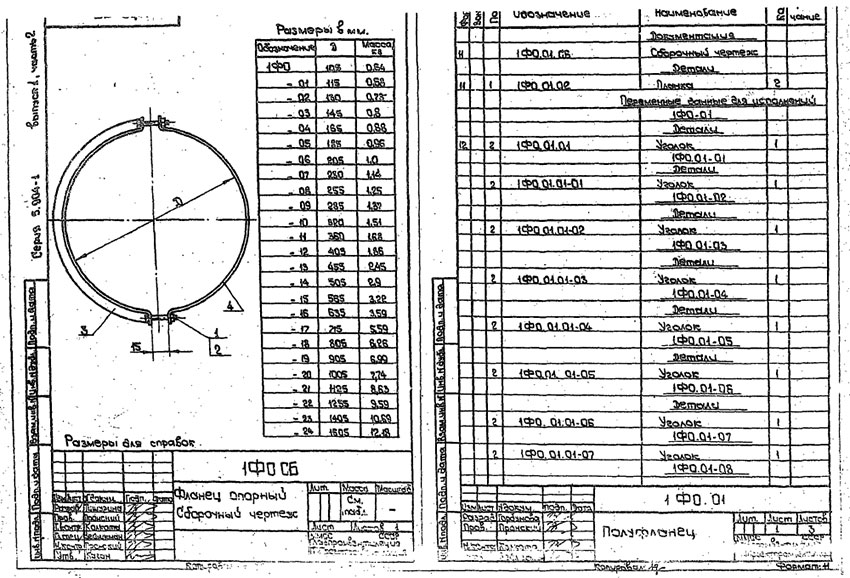

Фланец опорный 1ФО
Конструкция и размеры
Таблица №24
Обозначение | D | Масса, кг |
---|---|---|
1ФО | 105 | 0,64 |
1ФО-01 | 115 | 0,68 |
1ФО-02 | 130 | 0,73 |
1ФО-03 | 145 | 0,8 |
1ФО-04 | 165 | 0,88 |
1ФО-05 | 185 | 0,96 |
1ФО-06 | 205 | 1,00 |
1ФО-07 | 230 | 1,14 |
1ФО-08 | 255 | 1,25 |
1ФО-09 | 285 | 1,37 |
1ФО-10 | 320 | 1,51 |
1ФО-11 | 360 | 1,68 |
1ФО-12 | 405 | 1,86 |
1ФО-13 | 455 | 2,45 |
1ФО-14 | 505 | 2,9 |
1ФО-15 | 565 | 3,22 |
1ФО-16 | 635 | 3,59 |
1ФО-17 | 715 | 5,59 |
1ФО-18 | 805 | 6,26 |
1ФО-19 | 905 | 6,99 |
1ФО-20 | 1005 | 7,74 |
1ФО-21 | 1125 | 8,63 |
1ФО-22 | 1255 | 9,59 |
1ФО-23 | 1405 | 10,69 |
1ФО-24 | 1505 | 12,18 |

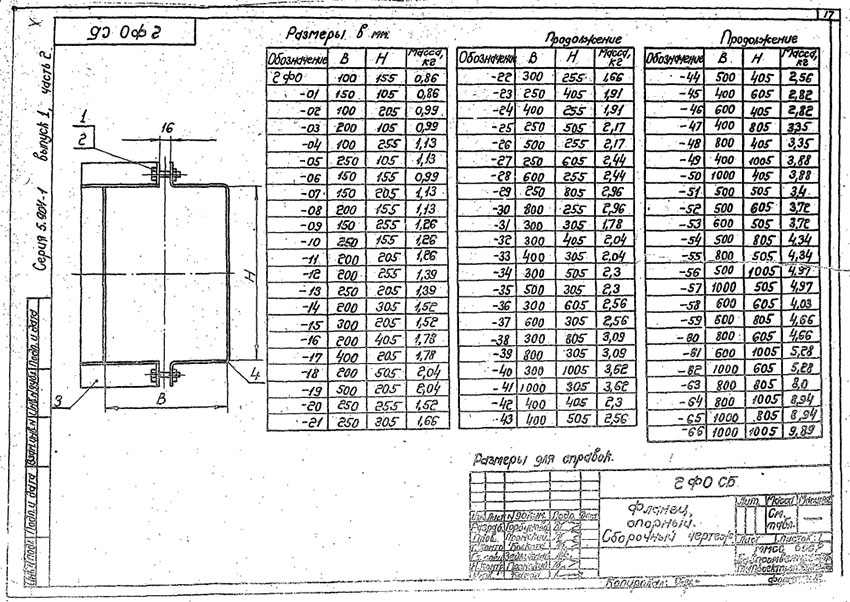

Фланец опорный 2ФО
Конструкция и размеры
Таблица №25
Обозначение | В | Н | Масса, кг |
---|---|---|---|
2ФО | 100 | 155 | 0,86 |
2ФО-01 | 150 | 105 | 0,86 |
2ФО-02 | 100 | 205 | 0,99 |
2ФО-03 | 200 | 105 | 0,99 |
2ФО-04 | 100 | 255 | 1,13 |
2ФО-05 | 250 | 105 | 1,13 |
2ФО-06 | 150 | 155 | 0,99 |
2ФО-07 | 150 | 205 | 1,13 |
2ФО-08 | 200 | 155 | 1,13 |
2ФО-09 | 150 | 255 | 1,26 |
2ФО-10 | 250 | 155 | 1,26 |
2ФО-11 | 200 | 205 | 1,26 |
2ФО-12 | 200 | 255 | 1,39 |
2ФО-13 | 250 | 205 | 1,39 |
2ФО-14 | 200 | 305 | 1,52 |
2ФО-15 | 300 | 205 | 1,52 |
2ФО-16 | 200 | 405 | 1,78 |
2ФО-17 | 400 | 205 | 1,78 |
2ФО-18 | 200 | 505 | 2,04 |
2ФО-19 | 500 | 205 | 2,04 |
2ФО-20 | 250 | 255 | 1,52 |
2ФО-21 | 250 | 305 | 1,66 |
2ФО-22 | 300 | 255 | 1,66 |
2ФО-23 | 250 | 405 | 1,91 |
2ФО-24 | 400 | 255 | 1,91 |
2ФО-25 | 250 | 505 | 2,17 |
2ФО-26 | 500 | 255 | 2,17 |
2ФО-27 | 250 | 605 | 2,44 |
2ФО-28 | 600 | 255 | 2,44 |
2ФО-29 | 250 | 805 | 2,96 |
2ФО-30 | 800 | 255 | 2,96 |
2ФО-31 | 300 | 305 | 1,78 |
2ФО-32 | 300 | 405 | 2,04 |
2ФО-33 | 400 | 305 | 2,04 |
2ФО-34 | 300 | 505 | 2,3 |
2ФО-35 | 500 | 305 | 2,3 |
2ФО-36 | 300 | 605 | 2,56 |
2ФО-37 | 600 | 305 | 2,56 |
2ФО-38 | 300 | 805 | 3,09 |
2ФО-39 | 800 | 305 | 3,09 |
2ФО-40 | 300 | 1005 | 3,62 |
2ФО-41 | 1000 | 305 | 3,62 |
2ФО-42 | 400 | 405 | 2,3 |
2ФО-43 | 400 | 505 | 2,56 |
2ФО-44 | 500 | 405 | 2,56 |
2ФО-45 | 400 | 605 | 2,82 |
2ФО-46 | 600 | 405 | 2,82 |
2ФО-47 | 400 | 805 | 3,35 |
2ФО-48 | 800 | 405 | 3,35 |
2ФО-49 | 400 | 1005 | 3,88 |
2ФО-50 | 1000 | 405 | 3,88 |
2ФО-51 | 500 | 505 | 3,4 |
2ФО-52 | 500 | 605 | 3,72 |
2ФО-53 | 600 | 505 | 3,72 |
2ФО-54 | 500 | 805 | 4,34 |
2ФО-55 | 800 | 505 | 4,34 |
2ФО-56 | 500 | 1005 | 4,97 |
2ФО-57 | 1000 | 505 | 4,97 |
2ФО-58 | 600 | 605 | 4,03 |
2ФО-59 | 600 | 805 | 4,66 |
2ФО-60 | 800 | 605 | 4,66 |
2ФО-61 | 600 | 1005 | 5,28 |
2ФО-62 | 1000 | 605 | 5,28 |
2ФО-63 | 800 | 805 | 8,00 |
2ФО-64 | 800 | 1005 | 8,94 |
2ФО-65 | 1000 | 805 | 8,94 |
2ФО-66 | 1000 | 1005 | 9,89 |

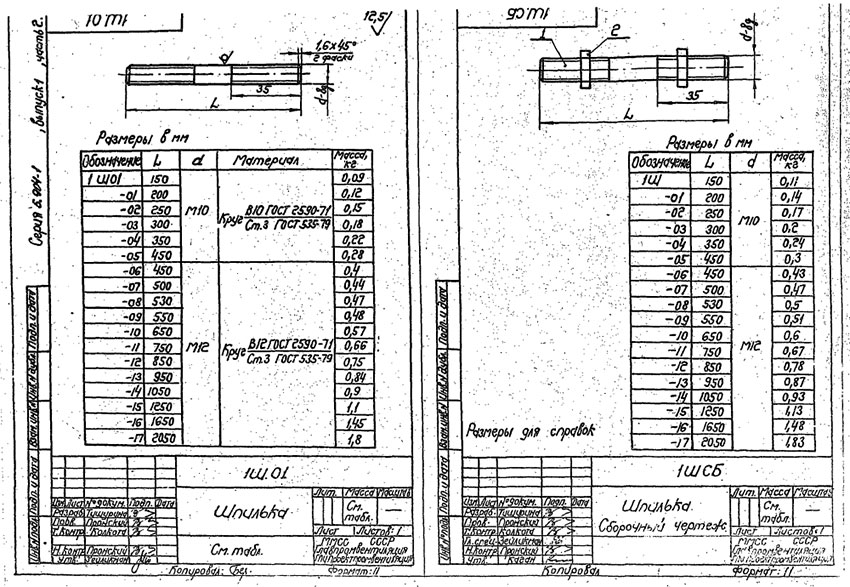

Шпилька 1Ш
Конструкция и размеры
Таблица №26
Обозначение | L | d | Масса, кг |
---|---|---|---|
1Ш | 150 | М10 | 0,11 |
1Ш-01 | 200 | М10 | 0,14 |
1Ш-02 | 250 | М10 | 0,17 |
1Ш-03 | 300 | М10 | 0,2 |
1Ш-04 | 350 | М10 | 0,24 |
1Ш-05 | 450 | М10 | 0,3 |
1Ш-06 | 450 | М12 | 0,43 |
1Ш-07 | 500 | М12 | 0,47 |
1Ш-08 | 530 | М12 | 0,5 |
1Ш-09 | 550 | М12 | 0,51 |
1Ш-10 | 650 | М12 | 0,6 |
1Ш-11 | 750 | М12 | 0,67 |
1Ш-12 | 850 | М12 | 0,78 |
1Ш-13 | 950 | М12 | 0,87 |
1Ш-14 | 1050 | М12 | 0,93 |
1Ш-15 | 1250 | М12 | 1,13 |
1Ш-16 | 1650 | М12 | 1,48 |
1Ш-17 | 2050 | М12 | 1,83 |
Хомут 1Х
Конструкция и размеры
Таблица №27
Обозначение | D | Н | Масса, кг |
---|---|---|---|
1Х | 100 | 75 | 0,31 |
1Х-01 | 110 | 80 | 0,34 |
1Х-02 | 125 | 85 | 0,37 |
1Х-03 | 140 | 95 | 0,4 |
1Х-04 | 160 | 105 | 0,44 |
1Х-05 | 180 | 115 | 0,49 |
1Х-06 | 200 | 125 | 0,54 |
1Х-07 | 225 | 135 | 0,59 |
1Х-08 | 250 | 150 | 0,65 |
1Х-09 | 280 | 165 | 0,71 |
1Х-10 | 315 | 180 | 0,79 |
1Х-11 | 355 | 200 | 0,88 |
1Х-12 | 400 | 225 | 0,98 |
1Х-13 | 450 | 250 | 1,09 |
1Х-14 | 500 | 275 | 1,21 |
1Х-15 | 560 | 305 | 1,34 |
1Х-16 | 630 | 340 | 1,5 |
1Х-17 | 710 | 380 | 1,67 |
1Х-18 | 800 | 425 | 1,87 |
1Х-19 | 900 | 475 | 2,09 |
1Х-20 | 1000 | 525 | 2,32 |
1Х-21 | 1120 | 585 | 2,59 |
1Х-22 | 1250 | 650 | 2,88 |
1Х-23 | 1400 | 725 | 3,21 |
1Х-24 | 1600 | 825 | 3,65 |
1Х-25 | 1800 | 925 | 4,1 |
1Х-26 | 2000 | 1025 | 4,54 |
1Х-27 | 100 | 75 | 0,42 |
1Х-28 | 110 | 80 | 0,45 |
1Х-29 | 125 | 85 | 0,5 |
1Х-30 | 140 | 95 | 0,54 |
1Х-31 | 160 | 105 | 0,6 |
1Х-32 | 180 | 115 | 0,65 |
1Х-33 | 200 | 125 | 0,72 |
1Х-34 | 225 | 135 | 0,79 |
1Х-35 | 250 | 150 | 0,86 |
1Х-36 | 100 | 75 | 0,73 |
1Х-37 | 110 | 80 | 0,78 |
1Х-38 | 125 | 85 | 0,85 |
1Х-39 | 140 | 95 | 0,93 |
1Х-40 | 160 | 105 | 1,03 |
1Х-41 | 180 | 115 | 1,12 |
1Х-42 | 200 | 125 | 1,22 |
1Х-43 | 225 | 135 | 1,34 |
1Х-44 | 250 | 150 | 1,46 |
1Х-45 | 280 | 165 | 1,62 |
1Х-46 | 315 | 180 | 1,8 |
1Х-47 | 355 | 200 | 1,98 |
1Х-48 | 400 | 225 | 2,2 |
1Х-49 | 450 | 250 | 2,46 |
1Х-50 | 500 | 275 | 2,7 |
1Х-51 | 100 | 80 | 0,97 |
1Х-52 | 110 | 85 | 1,02 |
1Х-53 | 125 | 95 | 1,12 |
1Х-54 | 140 | 100 | 1,2 |
1Х-55 | 160 | 110 | 1,33 |
1Х-56 | 180 | 120 | 1,43 |
1Х-57 | 200 | 130 | 1,55 |
1Х-58 | 225 | 145 | 1,7 |
1Х-59 | 250 | 155 | 1,86 |
1Х-60 | 280 | 170 | 2,02 |
1Х-61 | 315 | 190 | 2,2 |
1Х-62 | 355 | 210 | 2,48 |
1Х-63 | 400 | 230 | 2,8 |
1Х-64 | 450 | 255 | 3,03 |
1Х-65 | 500 | 280 | 3,33 |
1Х-66 | 560 | 310 | 3,68 |
1Х-67 | 630 | 345 | 4,1 |
1Х-68 | 710 | 390 | 4,58 |
1Х-69 | 800 | 430 | 5,1 |
1Х-70 | 900 | 480 | 5,7 |

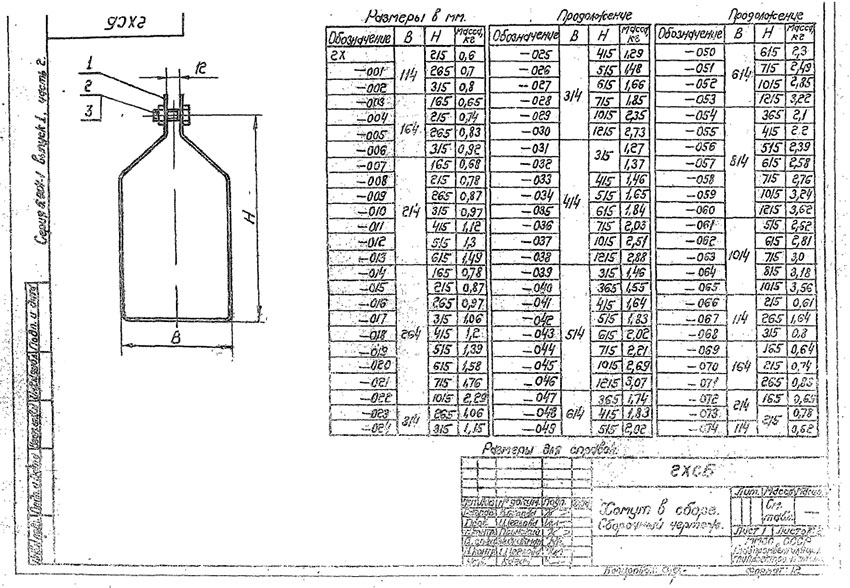

Хомут 2Х
Конструкция и размеры
Таблица №28
Обозначение | В | Н | Масса, кг |
---|---|---|---|
2Х | 114 | 215 | 0,6 |
2Х-01 | 114 | 265 | 0,7 |
2Х-02 | 114 | 315 | 0,8 |
2Х-03 | 164 | 165 | 0,65 |
2Х-04 | 164 | 215 | 0,74 |
2Х-05 | 164 | 265 | 0,83 |
2Х-06 | 164 | 315 | 0,92 |
2Х-07 | 214 | 165 | 0,68 |
2Х-08 | 214 | 215 | 0,78 |
2Х-09 | 214 | 265 | 0,87 |
2Х-10 | 214 | 315 | 0,97 |
2Х-11 | 214 | 415 | 1,12 |
2Х-12 | 214 | 515 | 1,3 |
2Х-13 | 214 | 615 | 1,49 |
2Х-14 | 264 | 165 | 0,78 |
2Х-15 | 264 | 215 | 0,87 |
2Х-16 | 264 | 265 | 0,97 |
2Х-17 | 264 | 315 | 1,06 |
2Х-18 | 264 | 415 | 1,2 |
2Х-19 | 264 | 515 | 1,39 |
2Х-20 | 264 | 615 | 1,58 |
2Х-21 | 264 | 715 | 1,76 |
2Х-22 | 264 | 1015 | 2,29 |
2Х-23 | 314 | 265 | 1,06 |
2Х-24 | 314 | 315 | 1,15 |
2Х-25 | 314 | 415 | 1,29 |
2Х-26 | 314 | 515 | 1,48 |
2Х-27 | 314 | 615 | 1,66 |
2Х-28 | 314 | 715 | 1,85 |
2Х-29 | 314 | 1015 | 2,35 |
2Х-30 | 314 | 1215 | 2,73 |
2Х-31 | 414 | 315 | 1,27 |
2Х-32 | 414 | 315 | 1,37 |
2Х-33 | 414 | 415 | 1,46 |
2Х-34 | 414 | 515 | 1,65 |
2Х-35 | 414 | 615 | 1,84 |
2Х-36 | 414 | 715 | 2,03 |
2Х-37 | 414 | 1015 | 2,51 |
2Х-38 | 414 | 1215 | 2,88 |
2Х-39 | 514 | 315 | 1,46 |
2Х-40 | 514 | 365 | 1,55 |
2Х-41 | 514 | 415 | 1,64 |
2Х-42 | 514 | 515 | 1,83 |
2Х-43 | 514 | 615 | 2,02 |
2Х-44 | 514 | 715 | 2,21 |
2Х-45 | 514 | 1015 | 2,69 |
2Х-46 | 514 | 1215 | 3,07 |
2Х-47 | 614 | 365 | 1,74 |
2Х-48 | 614 | 415 | 1,83 |
2Х-49 | 614 | 515 | 2,02 |
2Х-50 | 614 | 615 | 2,3 |
2Х-51 | 614 | 715 | 2,49 |
2Х-52 | 614 | 1015 | 2,85 |
2Х-53 | 614 | 1215 | 3,22 |
2Х-54 | 814 | 365 | 2,1 |
2Х-55 | 814 | 415 | 2,2 |
2Х-56 | 814 | 515 | 2,39 |
2Х-57 | 814 | 615 | 2,58 |
2Х-58 | 814 | 715 | 2,76 |
2Х-59 | 814 | 1015 | 3,24 |
2Х-60 | 814 | 1215 | 3,62 |
2Х-61 | 1014 | 515 | 2,62 |
2Х-62 | 1014 | 615 | 2,81 |
2Х-63 | 1014 | 715 | 3,00 |
2Х-64 | 1014 | 815 | 3,18 |
2Х-65 | 1014 | 1015 | 3,56 |
2Х-66 | 114 | 215 | 0,61 |
2Х-67 | 114 | 265 | 1,64 |
2Х-68 | 114 | 315 | 0,8 |
2Х-69 | 164 | 165 | 0,64 |
2Х-70 | 164 | 215 | 0,74 |
2Х-71 | 164 | 265 | 0,89 |
2Х-72 | 214 | 165 | 0,69 |
2Х-73 | 214 | 215 | 0,78 |
2Х-74 | 114 | 215 | 0,62 |

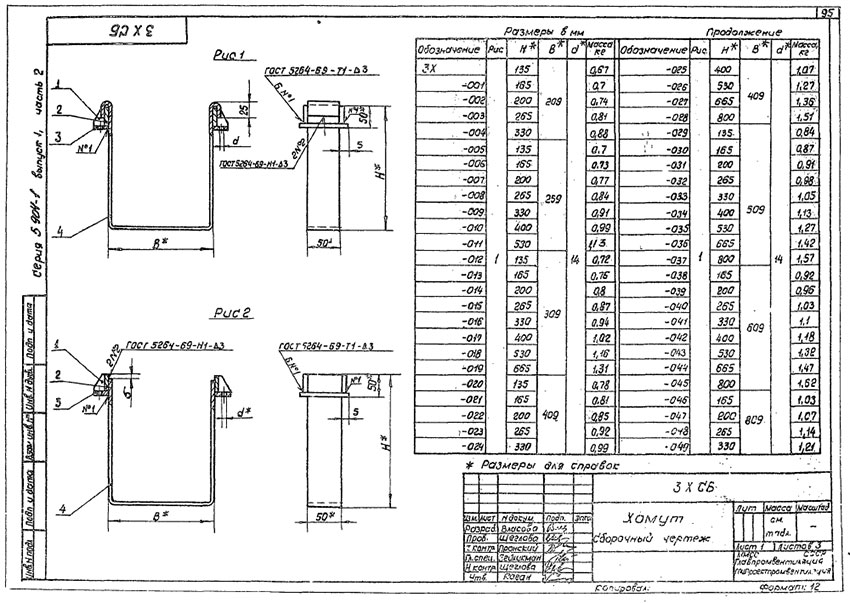

Хомут 3Х
Конструкция и размеры
Таблица №29
Обозначение | Рис. | Н | В | d | Масса, кг |
---|---|---|---|---|---|
3Х | 1 | 135 | 209 | 14 | 0,67 |
3Х -001 | 1 | 165 | 209 | 14 | 0,7 |
3Х -002 | 1 | 200 | 209 | 14 | 0,74 |
3Х -003 | 1 | 265 | 209 | 14 | 0,81 |
3Х -004 | 1 | 330 | 209 | 14 | 0,88 |
3Х -005 | 1 | 135 | 259 | 14 | 0,7 |
3Х -006 | 1 | 165 | 259 | 14 | 0,73 |
3Х -007 | 1 | 200 | 259 | 14 | 0,77 |
3Х -008 | 1 | 265 | 259 | 14 | 0,84 |
3Х -009 | 1 | 330 | 259 | 14 | 0,91 |
3Х -010 | 1 | 400 | 259 | 14 | 0,99 |
3Х -011 | 1 | 530 | 259 | 14 | 1,13 |
3Х -012 | 1 | 135 | 309 | 14 | 0,72 |
3Х -013 | 1 | 165 | 309 | 14 | 0,76 |
3Х -014 | 1 | 200 | 309 | 14 | 0,8 |
3Х -015 | 1 | 265 | 309 | 14 | 0,87 |
3Х -016 | 1 | 330 | 309 | 14 | 0,94 |
3Х -017 | 1 | 400 | 309 | 14 | 1,02 |
3Х -018 | 1 | 530 | 309 | 14 | 1,16 |
3Х -019 | 1 | 665 | 309 | 14 | 1,31 |
3Х -020 | 1 | 135 | 409 | 14 | 0,78 |
3Х -021 | 1 | 165 | 409 | 14 | 0,81 |
3Х -022 | 1 | 200 | 409 | 14 | 0,85 |
3Х -023 | 1 | 265 | 409 | 14 | 0,92 |
3Х -024 | 1 | 330 | 409 | 14 | 0,99 |
3Х -025 | 1 | 400 | 409 | 14 | 1,07 |
3Х -026 | 1 | 530 | 409 | 14 | 1,27 |
3Х -027 | 1 | 665 | 409 | 14 | 1,36 |
3Х -028 | 1 | 800 | 409 | 14 | 1,51 |
3Х -029 | 1 | 135 | 509 | 14 | 0,84 |
3Х -030 | 1 | 165 | 509 | 14 | 0,87 |
3Х -031 | 1 | 200 | 509 | 14 | 0,91 |
3Х -032 | 1 | 265 | 509 | 14 | 0,98 |
3Х -033 | 1 | 330 | 509 | 14 | 1,05 |
3Х -034 | 1 | 400 | 509 | 14 | 1,13 |
3Х -035 | 1 | 530 | 509 | 14 | 1,27 |
3Х -036 | 1 | 665 | 509 | 14 | 1,42 |
3Х -037 | 1 | 800 | 509 | 14 | 1,57 |
3Х -038 | 1 | 165 | 609 | 14 | 0,92 |
3Х -039 | 1 | 200 | 609 | 14 | 0,96 |
3Х -040 | 1 | 265 | 609 | 14 | 1,03 |
3Х -041 | 1 | 330 | 609 | 14 | 1,1 |
3Х -042 | 1 | 400 | 609 | 14 | 1,18 |
3Х -043 | 1 | 530 | 609 | 14 | 1,32 |
3Х -044 | 1 | 665 | 609 | 14 | 1,47 |
3Х -045 | 1 | 800 | 609 | 14 | 1,62 |
3Х -046 | 1 | 165 | 809 | 14 | 1,03 |
3Х -047 | 1 | 200 | 809 | 14 | 1,07 |
3Х -048 | 1 | 265 | 809 | 14 | 1,14 |
3Х -049 | 1 | 330 | 809 | 14 | 1,21 |

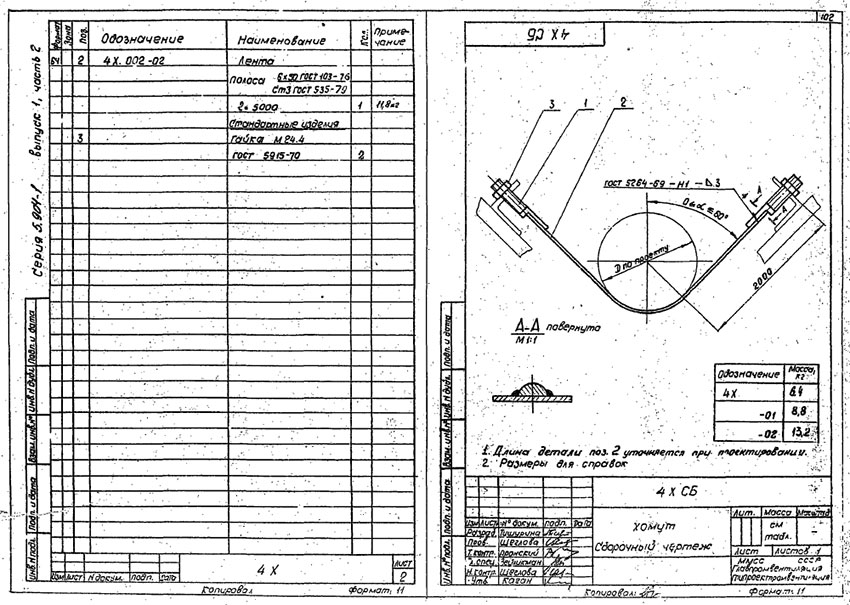

Хомут 4Х
Конструкция и размеры
Таблица №30
Обозначение | Масса, кг |
---|---|
4Х | 6,4 |
4Х-01 | 8,8 |
4Х-02 | 13,2 |

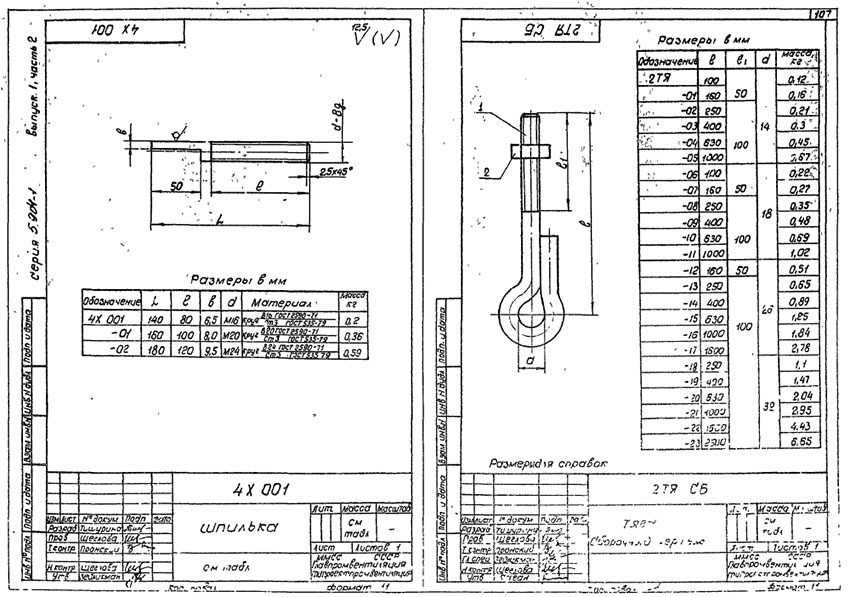

Тяга 2ТЯ
Конструкция и размеры
Таблица №31
Обозначение | l | l₁ | d | Масса, кг |
---|---|---|---|---|
2ТЯ | 100 | 50 | 14 | 0,12 |
2ТЯ-01 | 160 | 50 | 14 | 0,16 |
2ТЯ-02 | 250 | 100 | 14 | 0,21 |
2ТЯ-03 | 400 | 100 | 14 | 0,3 |
2ТЯ-04 | 630 | 100 | 14 | 0,45 |
2ТЯ-05 | 1000 | 100 | 14 | 0,67 |
2ТЯ-06 | 100 | 50 | 18 | 0,22 |
2ТЯ-07 | 160 | 50 | 18 | 0,27 |
2ТЯ-08 | 250 | 100 | 18 | 0,35 |
2ТЯ-09 | 400 | 100 | 18 | 0,48 |
2ТЯ-10 | 630 | 100 | 18 | 0,69 |
2ТЯ-11 | 1000 | 100 | 18 | 1,02 |
2ТЯ-12 | 160 | 50 | 26 | 0,51 |
2ТЯ-13 | 250 | 100 | 26 | 0,65 |
2ТЯ-14 | 400 | 100 | 26 | 0,89 |
2ТЯ-15 | 630 | 100 | 26 | 1,25 |
2ТЯ-16 | 1000 | 100 | 26 | 1,84 |
2ТЯ-17 | 1600 | 100 | 26 | 2,78 |
2ТЯ-18 | 250 | 100 | 32 | 1,1 |
2ТЯ-19 | 400 | 100 | 32 | 1,47 |
2ТЯ-20 | 630 | 100 | 32 | 2,04 |
2ТЯ-21 | 1000 | 100 | 32 | 2,95 |
2ТЯ-22 | 1600 | 100 | 32 | 4,43 |
2ТЯ-23 | 2500 | 100 | 32 | 6,65 |

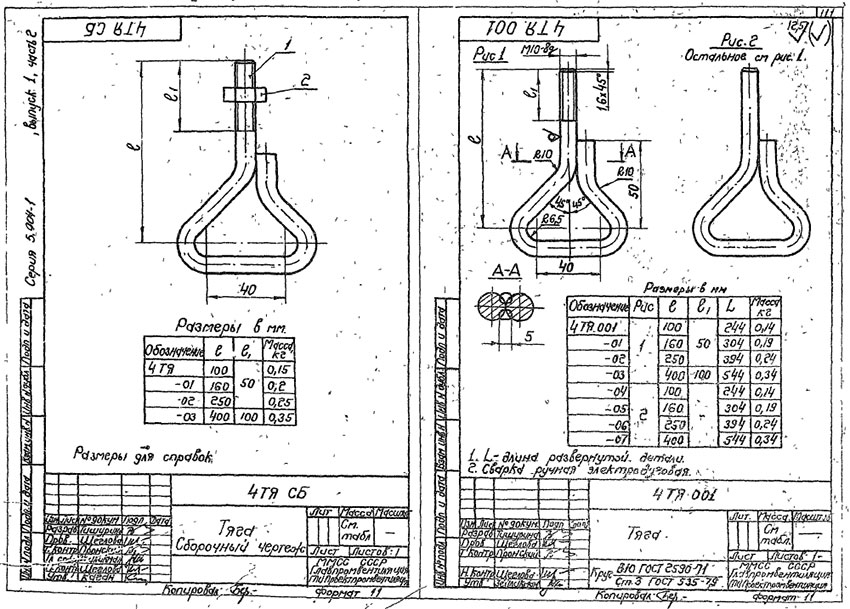

Тяга 4ТЯ
Конструкция и размеры
Таблица №32
Обозначение | l | l₁ | Масса, кг |
---|---|---|---|
4ТЯ | 100 | 50 | 0,15 |
4ТЯ-01 | 160 | 50 | 0,2 |
4ТЯ-02 | 250 | 50 | 0,25 |
4ТЯ-03 | 400 | 100 | 0,35 |

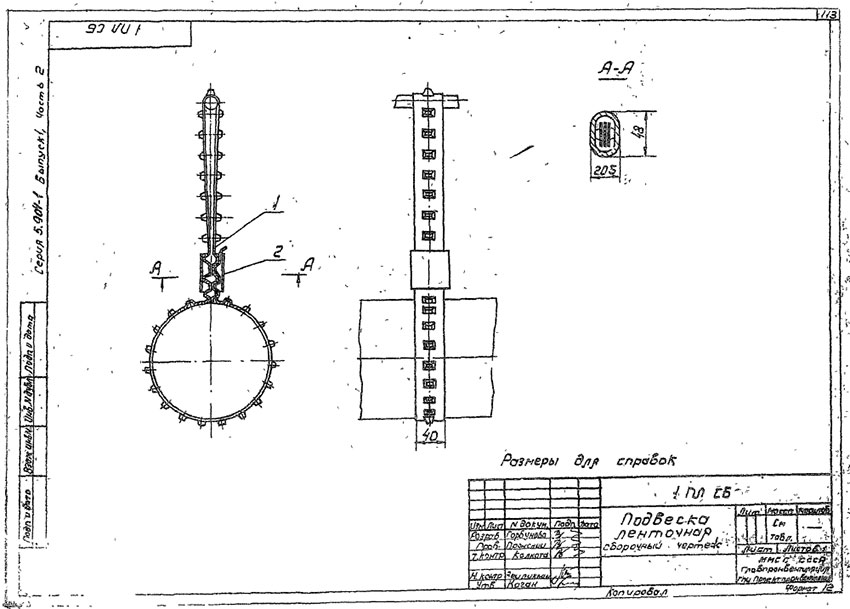

Подвеска ленточная 1ПЛ
Конструкция и размеры
Таблица №33
Обозначение | А |
---|---|
1ПЛ | 205 |

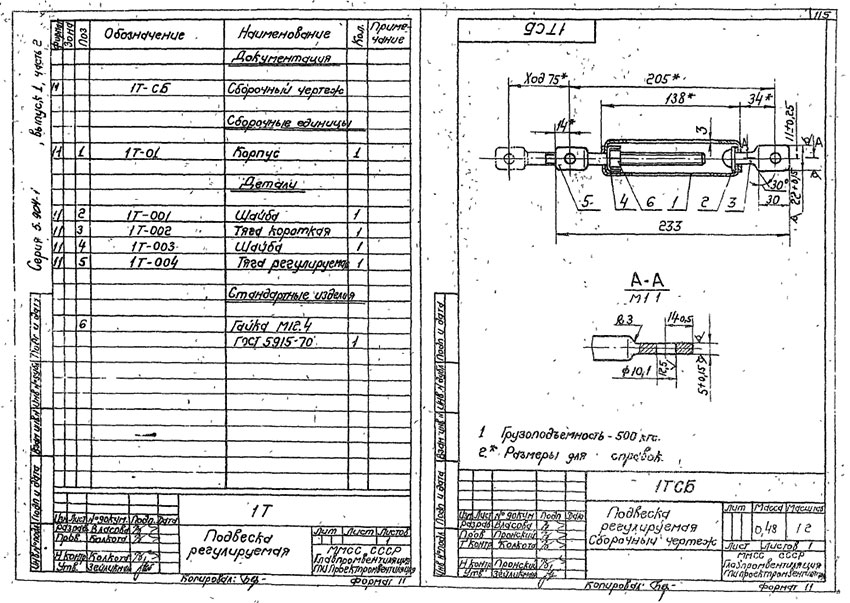

Подвеска регулируемая 1Т
Конструкция и размеры
Таблица №34
Обозначение | Грузоподъемность, кгс | Масса, кг |
---|---|---|
1Т | 500 | 0,48 |

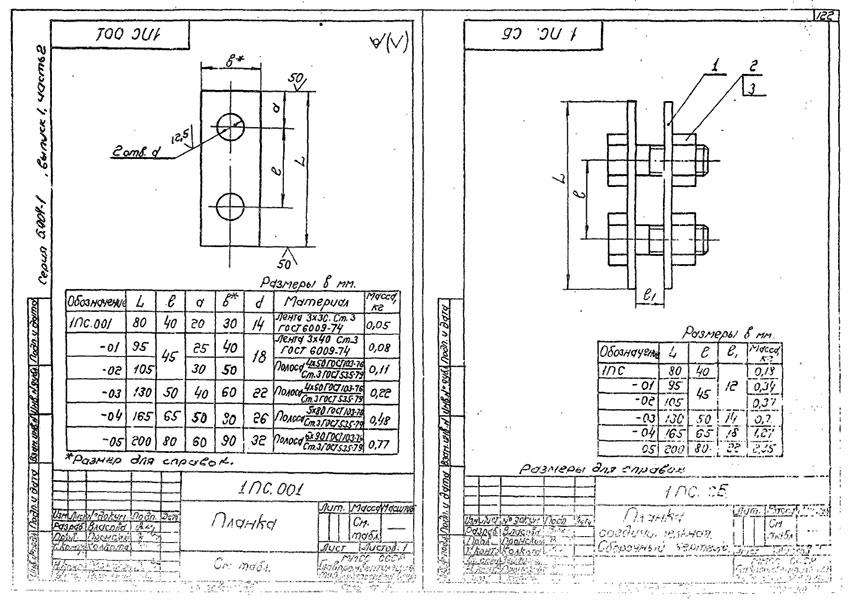

Планка соединительная 1ПС
Конструкция и размеры
Таблица №35
Обозначение | L | l | l₁ | Масса, кг |
---|---|---|---|---|
1ПС | 80 | 40 | 12 | 0,18 |
1ПС-01 | 95 | 45 | 12 | 0,34 |
1ПС-02 | 105 | 45 | 12 | 0,37 |
1ПС-03 | 130 | 50 | 14 | 0,7 |
1ПС-04 | 165 | 65 | 18 | 1,27 |
1ПС-05 | 200 | 80 | 22 | 2,25 |

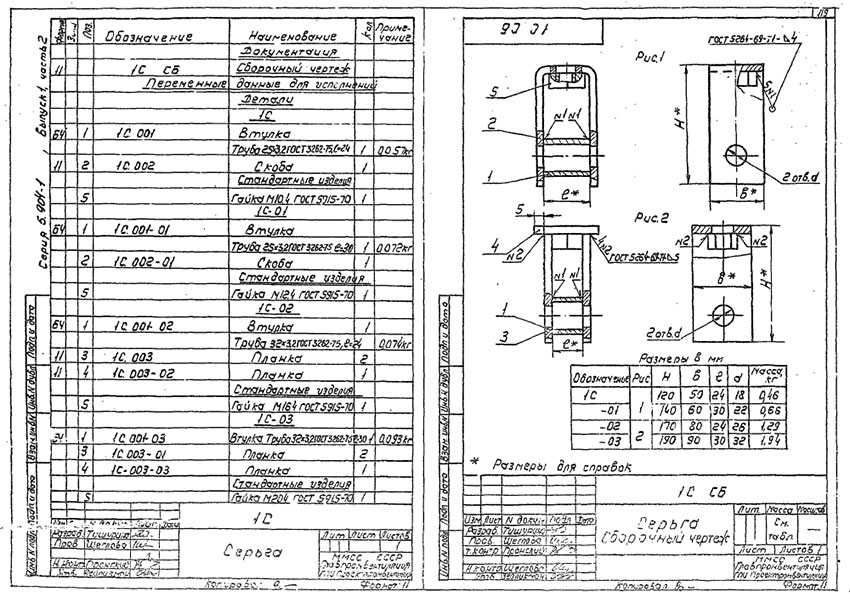

Серьга 1С
Конструкция и размеры
Таблица №36
Обозначение | Рис. | Н | b | l | d | Масса, кг |
---|---|---|---|---|---|---|
1С | 1 | 120 | 50 | 24 | 18 | 0,46 |
1С-01 | 1 | 140 | 60 | 30 | 22 | 0,66 |
1С-02 | 2 | 170 | 80 | 24 | 26 | 1,29 |
1С-03 | 2 | 190 | 90 | 30 | 32 | 1,94 |

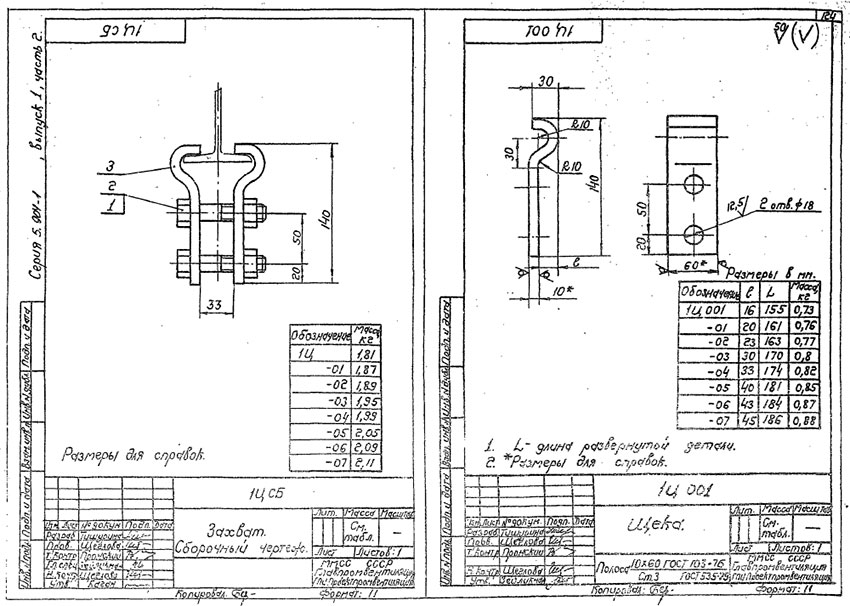

Захват 1Ц
Конструкция и размеры
Таблица №37
Обозначение | Масса, кг |
---|---|
1Ц | 1,81 |
1Ц-01 | 1,87 |
1Ц-02 | 1,89 |
1Ц-03 | 1,95 |
1Ц-04 | 1,99 |
1Ц-05 | 2,05 |
1Ц-06 | 2,09 |
1Ц-07 | 2,11 |

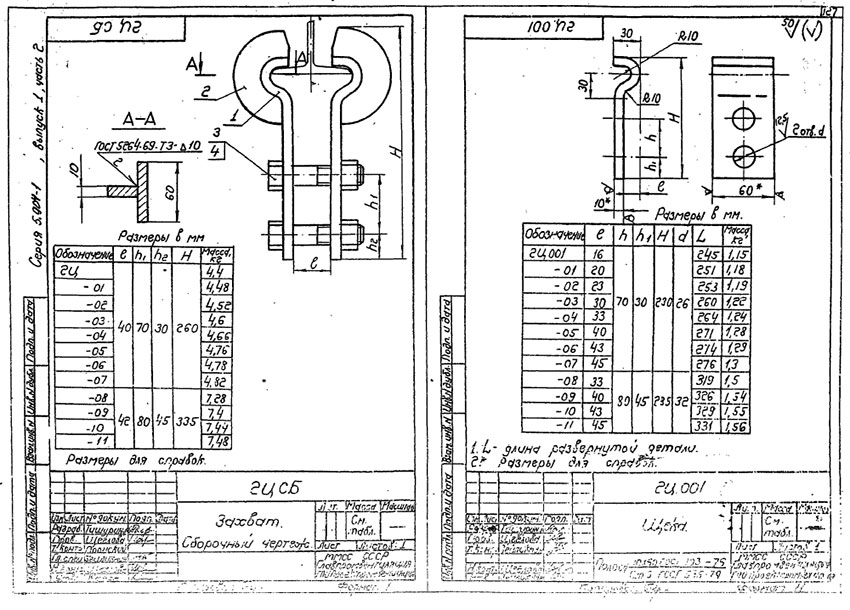

Захват 2Ц
Конструкция и размеры
Таблица №38
Обозначение | l | h₁ | h₂ | H | Масса, кг |
---|---|---|---|---|---|
2Ц | 40 | 70 | 30 | 260 | 4,4 |
2Ц-01 | 40 | 70 | 30 | 260 | 4,48 |
2Ц-02 | 40 | 70 | 30 | 260 | 4,52 |
2Ц-03 | 40 | 70 | 30 | 260 | 4,6 |
2Ц-04 | 40 | 70 | 30 | 260 | 4,66 |
2Ц-05 | 40 | 70 | 30 | 260 | 4,76 |
2Ц-06 | 40 | 70 | 30 | 260 | 4,78 |
2Ц-07 | 40 | 70 | 30 | 260 | 4,82 |
2Ц-08 | 42 | 80 | 45 | 335 | 7,28 |
2Ц-09 | 42 | 80 | 45 | 335 | 7,4 |
2Ц-10 | 42 | 80 | 45 | 335 | 7,44 |
2Ц-11 | 42 | 80 | 45 | 335 | 7,48 |

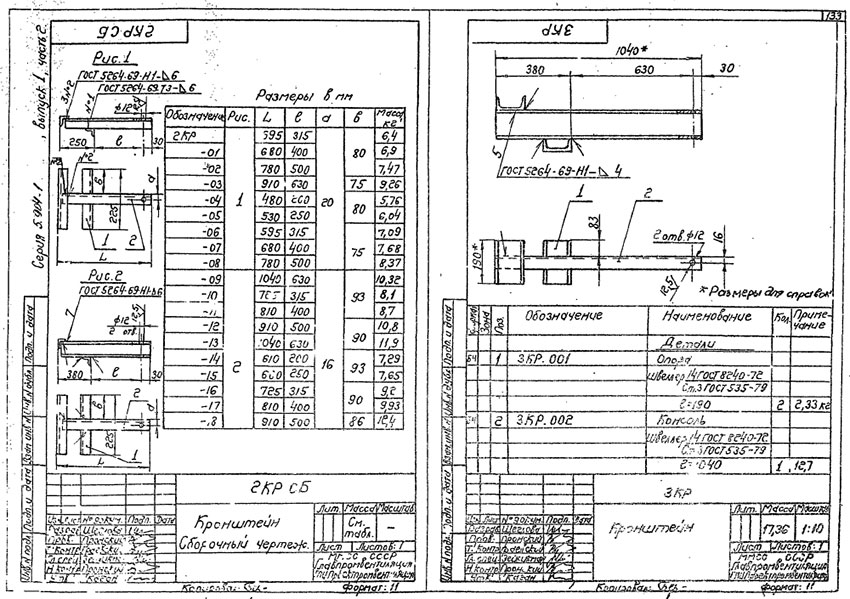

Кронштейн 2КР
Конструкция и размеры
Таблица №39
Обозначение | Рис. | L | l | d | b | Масса, кг |
---|---|---|---|---|---|---|
2КР | 1 | 595 | 315 | 20 | 80 | 6,4 |
2КР-01 | 1 | 680 | 400 | 20 | 80 | 6,9 |
2КР-02 | 1 | 780 | 500 | 20 | 80 | 7,47 |
2КР-03 | 1 | 910 | 630 | 20 | 75 | 9,26 |
2КР-04 | 1 | 480 | 200 | 20 | 80 | 5,76 |
2КР-05 | 1 | 530 | 250 | 20 | 80 | 6,04 |
2КР-06 | 1 | 595 | 315 | 20 | 75 | 7,09 |
2КР-07 | 1 | 680 | 400 | 20 | 75 | 7,68 |
2КР-08 | 1 | 780 | 500 | 20 | 75 | 8,37 |
2КР-09 | 2 | 1040 | 630 | 16 | 93 | 10,32 |
2КР-10 | 2 | 785 | 315 | 16 | 93 | 8,1 |
2КР-11 | 2 | 810 | 400 | 16 | 93 | 8,7 |
2КР-12 | 2 | 910 | 500 | 16 | 90 | 10,8 |
2КР-13 | 2 | 1040 | 630 | 16 | 90 | 11,9 |
2КР-14 | 2 | 610 | 200 | 16 | 93 | 7,29 |
2КР-15 | 2 | 680 | 250 | 16 | 93 | 7,65 |
2КР-16 | 2 | 725 | 315 | 16 | 90 | 9,2 |
2КР-17 | 2 | 810 | 400 | 16 | 90 | 9,93 |
2КР-18 | 2 | 910 | 500 | 16 | 86 | 12,4 |

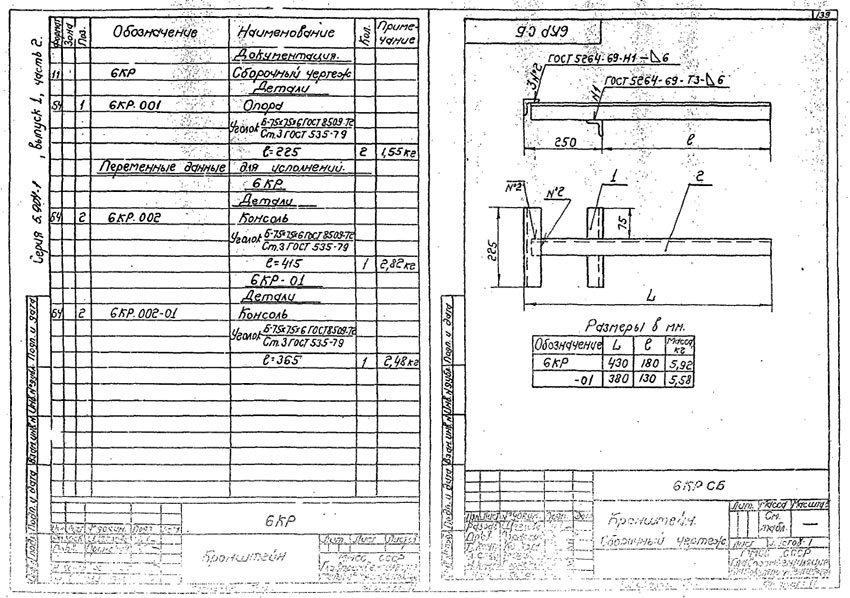

Кронштейн 6КР
Конструкция и размеры
Таблица №40
Обозначение | L | l | Масса, кг |
---|---|---|---|
6КР | 430 | 180 | 5,92 |
6КР-01 | 380 | 130 | 5,58 |

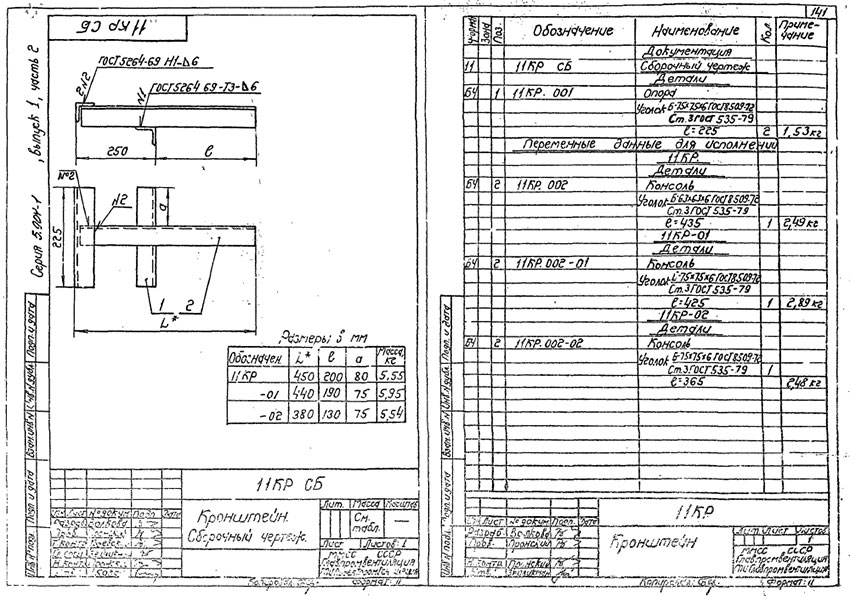

Кронштейн 11КР
Конструкция и размеры
Таблица №41
Обозначение | L | l | а | Масса, кг |
---|---|---|---|---|
11КР | 450 | 200 | 80 | 5,55 |
11КР-01 | 440 | 190 | 75 | 5,95 |
11КР-02 | 380 | 130 | 75 | 5,54 |
