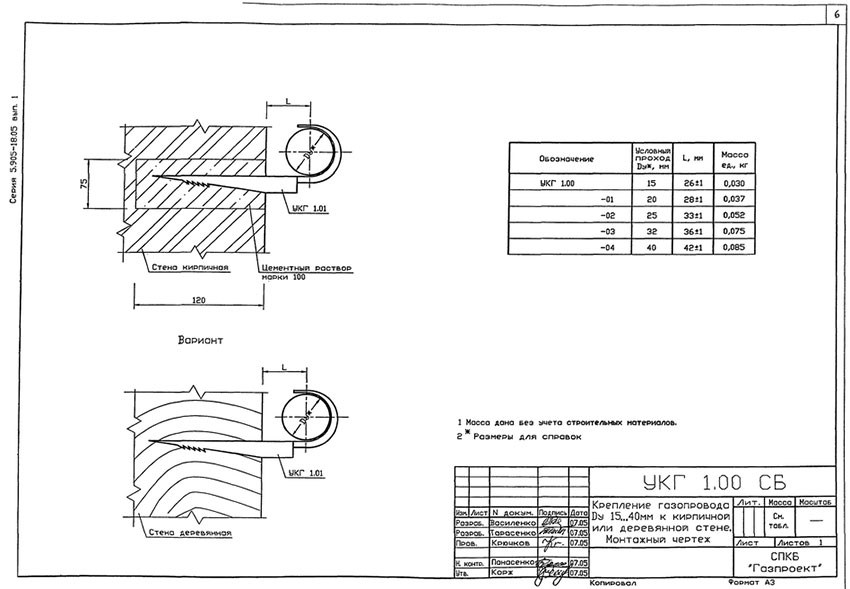

Крепление газопровода УКГ 1.00
Конструкция и размеры
Таблица №1
Обозначение | Условный проход Ду, мм | L, мм | Масса ед., кг |
---|---|---|---|
УКГ 1.00 | 15 | 26±1 | 0,03 |
УКГ 1.00-01 | 20 | 28±1 | 0,037 |
УКГ 1.00-02 | 25 | 33±1 | 0,052 |
УКГ 1.00-03 | 32 | 36±1 | 0,075 |
УКГ 1.00-04 | 40 | 42±1 | 0,085 |

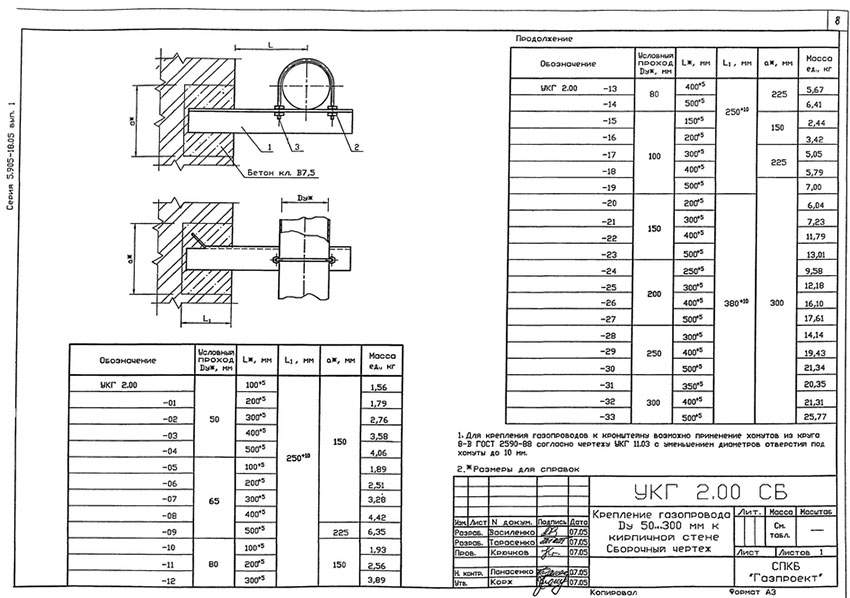

Крепление газопровода УКГ 2.00
Конструкция и размеры
Таблица №2
Обозначение | Условный проход Ду, мм | L, мм | L₁, мм | Q, мм | Масса ед., кг |
---|---|---|---|---|---|
УКГ 2.00 | 50 | 100⁺⁵ | 250⁺¹⁰ | 150 | 1,56 |
УКГ 2.00-01 | 50 | 200⁺⁵ | 250⁺¹⁰ | 150 | 1,79 |
УКГ 2.00-02 | 50 | 300⁺⁵ | 250⁺¹⁰ | 150 | 2,76 |
УКГ 2.00-03 | 50 | 400⁺⁵ | 250⁺¹⁰ | 150 | 3,58 |
УКГ 2.00-04 | 50 | 500⁺⁵ | 250⁺¹⁰ | 150 | 4,06 |
УКГ 2.00-05 | 65 | 100⁺⁵ | 250⁺¹⁰ | 150 | 1,89 |
УКГ 2.00-06 | 65 | 200⁺⁵ | 250⁺¹⁰ | 150 | 2,51 |
УКГ 2.00-07 | 65 | 300⁺⁵ | 250⁺¹⁰ | 150 | 3,28 |
УКГ 2.00-08 | 65 | 400⁺⁵ | 250⁺¹⁰ | 150 | 4,42 |
УКГ 2.00-09 | 65 | 500⁺⁵ | 250⁺¹⁰ | 225 | 6,35 |
УКГ 2.00-10 | 80 | 100⁺⁵ | 250⁺¹⁰ | 150 | 1,93 |
УКГ 2.00-11 | 80 | 200⁺⁵ | 250⁺¹⁰ | 150 | 2,56 |
УКГ 2.00-12 | 80 | 300⁺⁵ | 250⁺¹⁰ | 150 | 3,89 |
УКГ 2.00-13 | 80 | 400⁺⁵ | 250⁺¹⁰ | 225 | 5,67 |
УКГ 2.00-14 | 80 | 500⁺⁵ | 250⁺¹⁰ | 225 | 6,41 |
УКГ 2.00-15 | 100 | 100⁺⁵ | 250⁺¹⁰ | 150 | 2,44 |
УКГ 2.00-16 | 100 | 200⁺⁵ | 250⁺¹⁰ | 150 | 3,42 |
УКГ 2.00-17 | 100 | 300⁺⁵ | 250⁺¹⁰ | 225 | 5,05 |
УКГ 2.00-18 | 100 | 400⁺⁵ | 250⁺¹⁰ | 225 | 5,79 |
УКГ 2.00-19 | 100 | 500⁺⁵ | 250⁺¹⁰ | 300 | 7 |
УКГ 2.00-20 | 150 | 200⁺⁵ | 380⁺¹⁰ | 300 | 6,04 |
УКГ 2.00-21 | 150 | 300⁺⁵ | 380⁺¹⁰ | 300 | 7,23 |
УКГ 2.00-22 | 150 | 400⁺⁵ | 380⁺¹⁰ | 300 | 11,79 |
УКГ 2.00-23 | 150 | 500⁺⁵ | 380⁺¹⁰ | 300 | 13,01 |
УКГ 2.00-24 | 200 | 250⁺⁵ | 380⁺¹⁰ | 300 | 9,58 |
УКГ 2.00-25 | 200 | 300⁺⁵ | 380⁺¹⁰ | 300 | 12,18 |
УКГ 2.00-26 | 200 | 400⁺⁵ | 380⁺¹⁰ | 300 | 16,1 |
УКГ 2.00-27 | 200 | 500⁺⁵ | 380⁺¹⁰ | 300 | 17,61 |
УКГ 2.00-28 | 250 | 300⁺⁵ | 380⁺¹⁰ | 300 | 14,14 |
УКГ 2.00-29 | 250 | 400⁺⁵ | 380⁺¹⁰ | 300 | 19,43 |
УКГ 2.00-30 | 250 | 500⁺⁵ | 380⁺¹⁰ | 300 | 21,34 |
УКГ 2.00-31 | 300 | 350⁺⁵ | 380⁺¹⁰ | 300 | 20,35 |
УКГ 2.00-32 | 300 | 400⁺⁵ | 380⁺¹⁰ | 300 | 21,31 |
УКГ 2.00-33 | 300 | 500⁺⁵ | 380⁺¹⁰ | 300 | 25,77 |

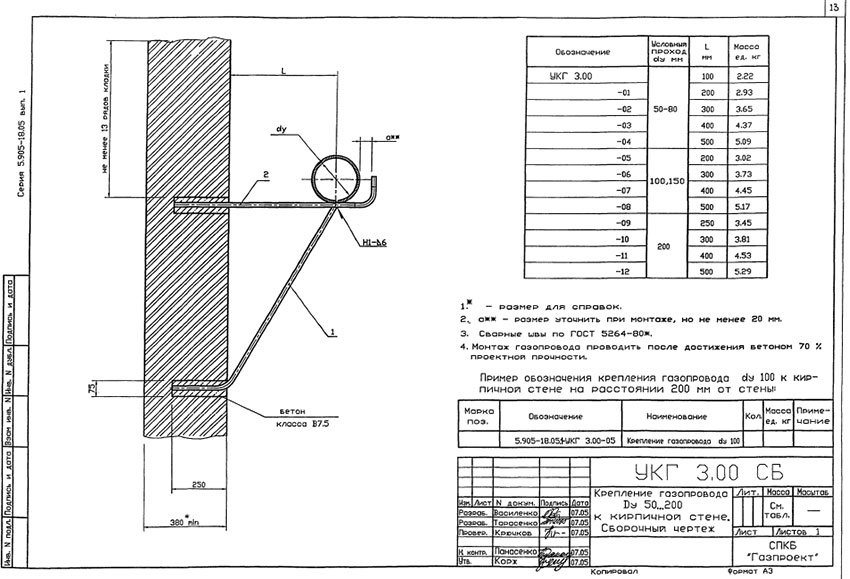

Крепление газопровода УКГ 3.00
Конструкция и размеры
Таблица №3
Обозначение | Условный проход Ду, мм | L, мм | Масса ед., кг |
---|---|---|---|
УКГ 3.00 | 50 -- 80 | 100 | 2,22 |
УКГ 3.00-01 | 50 -- 80 | 200 | 2,93 |
УКГ 3.00-02 | 50 -- 80 | 300 | 3,65 |
УКГ 3.00-03 | 50 -- 80 | 400 | 4,37 |
УКГ 3.00-04 | 50 -- 80 | 500 | 5,09 |
УКГ 3.00-05 | 100, 150 | 200 | 3,02 |
УКГ 3.00-06 | 100, 150 | 300 | 3,73 |
УКГ 3.00-07 | 100, 150 | 400 | 4,45 |
УКГ 3.00-08 | 100, 150 | 500 | 5,17 |
УКГ 3.00-09 | 200 | 250 | 3,45 |
УКГ 3.00-10 | 200 | 300 | 3,81 |
УКГ 3.00-11 | 200 | 400 | 4,53 |
УКГ 3.00-12 | 200 | 500 | 5,29 |

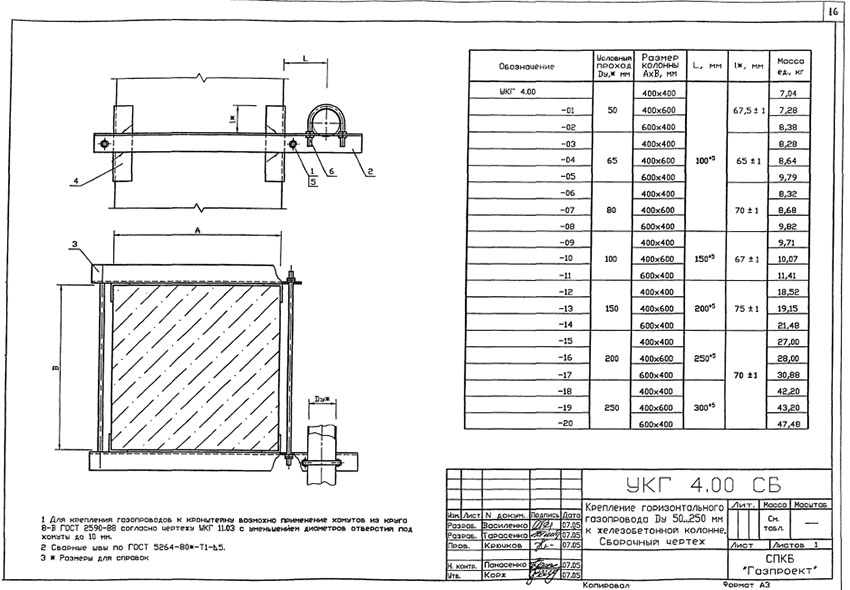

Крепление горизонтального газопровода УКГ 4.00
Конструкция и размеры
Таблица №4
Обозначение | Условный проход Ду, мм | Размер коллоны АхВ, мм | L, мм | l, мм | Масса ед., кг |
---|---|---|---|---|---|
УКГ 4.00 | 50 | 400х400 | 100⁺⁵ | 67,5±1 | 7,04 |
УКГ 4.00-01 | 50 | 400х600 | 100⁺⁵ | 67,5±1 | 7,28 |
УКГ 4.00-02 | 50 | 600х400 | 100⁺⁵ | 67,5±1 | 8,38 |
УКГ 4.00-03 | 65 | 400х400 | 100⁺⁵ | 65±1 | 8,28 |
УКГ 4.00-04 | 65 | 400х600 | 100⁺⁵ | 65±1 | 8,64 |
УКГ 4.00-05 | 65 | 600х400 | 100⁺⁵ | 65±1 | 9,79 |
УКГ 4.00-06 | 80 | 400х400 | 100⁺⁵ | 70±1 | 8,32 |
УКГ 4.00-07 | 80 | 400х600 | 100⁺⁵ | 70±1 | 8,68 |
УКГ 4.00-08 | 80 | 600х400 | 100⁺⁵ | 70±1 | 9,82 |
УКГ 4.00-09 | 100 | 400х400 | 150⁺⁵ | 67±1 | 9,71 |
УКГ 4.00-10 | 100 | 400х600 | 150⁺⁵ | 67±1 | 10,07 |
УКГ 4.00-11 | 100 | 600х400 | 150⁺⁵ | 67±1 | 11,41 |
УКГ 4.00-12 | 150 | 400х400 | 200⁺⁵ | 75±1 | 18,52 |
УКГ 4.00-13 | 150 | 400х600 | 200⁺⁵ | 75±1 | 19,15 |
УКГ 4.00-14 | 150 | 600х400 | 200⁺⁵ | 75±1 | 21,48 |
УКГ 4.00-15 | 200 | 400х400 | 250⁺⁵ | 70±1 | 27 |
УКГ 4.00-16 | 200 | 400х600 | 250⁺⁵ | 70±1 | 28 |
УКГ 4.00-17 | 200 | 600х400 | 250⁺⁵ | 70±1 | 30,88 |
УКГ 4.00-18 | 250 | 400х400 | 300⁺⁵ | 70±1 | 42,2 |
УКГ 4.00-19 | 250 | 400х600 | 300⁺⁵ | 70±1 | 43,2 |
УКГ 4.00-20 | 250 | 600х400 | 300⁺⁵ | 70±1 | 47,48 |

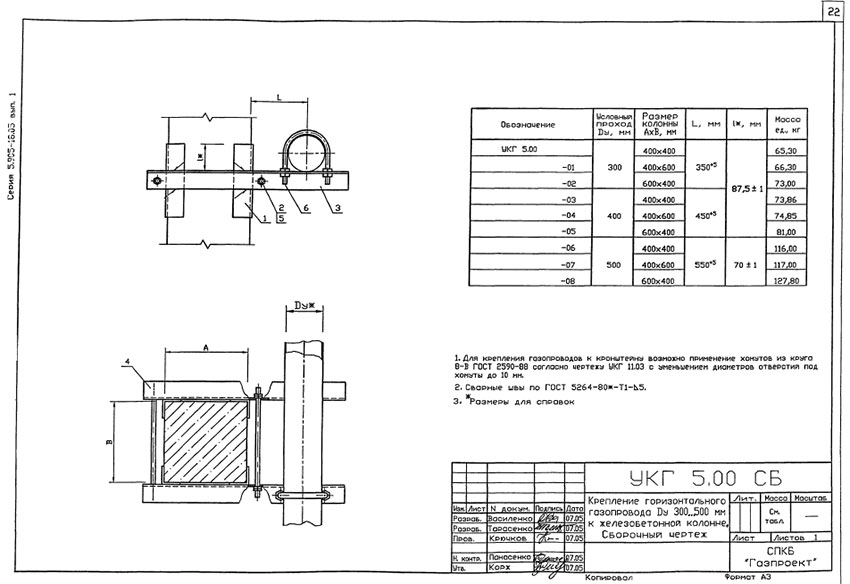

Крепление горизонтального газопровода УКГ 5.00
Конструкция и размеры
Таблица №5
Обозначение | Условный проход Ду, мм | Размер коллоны АхВ, мм | L, мм | l, мм | Масса ед., кг |
---|---|---|---|---|---|
УКГ 5.00 | 300 | 400х400 | 350⁺⁵ | 87,5±1 | 65,3 |
УКГ 5.00-01 | 300 | 400х600 | 350⁺⁵ | 87,5±1 | 66,3 |
УКГ 5.00-02 | 300 | 600х400 | 350⁺⁵ | 87,5±1 | 73 |
УКГ 5.00-03 | 400 | 400х400 | 450⁺⁵ | 87,5±1 | 73,86 |
УКГ 5.00-04 | 400 | 400х600 | 450⁺⁵ | 87,5±1 | 74,85 |
УКГ 5.00-05 | 400 | 600х400 | 450⁺⁵ | 87,5±1 | 81 |
УКГ 5.00-06 | 500 | 400х400 | 550⁺⁵ | 70±1 | 116 |
УКГ 5.00-07 | 500 | 400х600 | 550⁺⁵ | 70±1 | 117 |
УКГ 5.00-08 | 500 | 600х400 | 550⁺⁵ | 70±1 | 127,8 |

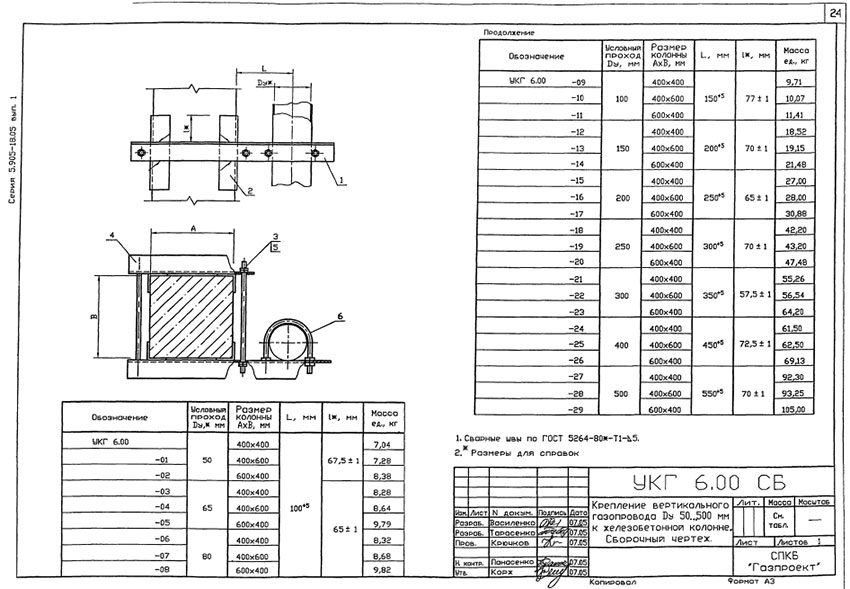

Крепление вертикального газопровода УКГ 6.00
Конструкция и размеры
Таблица №6
Обозначение | Условный проход Ду, мм | Размер коллоны АхВ, мм | L, мм | l, мм | Масса ед., кг |
---|---|---|---|---|---|
УКГ 6.00 | 50 | 400х400 | 100⁺⁵ | 67,5±1 | 7,04 |
УКГ 6.00-01 | 50 | 400х600 | 100⁺⁵ | 67,5±1 | 7,28 |
УКГ 6.00-02 | 50 | 600х400 | 100⁺⁵ | 67,5±1 | 8,38 |
УКГ 6.00-03 | 65 | 400х400 | 100⁺⁵ | 65±1 | 8,28 |
УКГ 6.00-04 | 65 | 400х600 | 100⁺⁵ | 65±1 | 8,64 |
УКГ 6.00-05 | 65 | 600х400 | 100⁺⁵ | 65±1 | 9,79 |
УКГ 6.00-06 | 80 | 400х400 | 100⁺⁵ | 65±1 | 8,32 |
УКГ 6.00-07 | 80 | 400х600 | 100⁺⁵ | 65±1 | 8,68 |
УКГ 6.00-08 | 80 | 600х400 | 100⁺⁵ | 65±1 | 9,82 |
УКГ 6.00-09 | 100 | 400х400 | 150⁺⁵ | 77±1 | 9,71 |
УКГ 6.00-10 | 100 | 400х600 | 150⁺⁵ | 77±1 | 10,07 |
УКГ 6.00-11 | 100 | 600х400 | 150⁺⁵ | 77±1 | 11,41 |
УКГ 6.00-12 | 150 | 400х400 | 200⁺⁵ | 70±1 | 18,52 |
УКГ 6.00-13 | 150 | 400х600 | 200⁺⁵ | 70±1 | 19,15 |
УКГ 6.00-14 | 150 | 600х400 | 200⁺⁵ | 70±1 | 21,48 |
УКГ 6.00-15 | 200 | 400х400 | 250⁺⁵ | 65±1 | 27 |
УКГ 6.00-16 | 200 | 400х600 | 250⁺⁵ | 65±1 | 28 |
УКГ 6.00-17 | 200 | 600х400 | 250⁺⁵ | 65±1 | 30,88 |
УКГ 6.00-18 | 250 | 400х400 | 300⁺⁵ | 70±1 | 42,2 |
УКГ 6.00-19 | 250 | 400х600 | 300⁺⁵ | 70±1 | 43,2 |
УКГ 6.00-20 | 250 | 600х400 | 300⁺⁵ | 70±1 | 47,48 |
УКГ 6.00-21 | 300 | 400х400 | 350⁺⁵ | 57,5±1 | 55,26 |
УКГ 6.00-22 | 300 | 400х600 | 350⁺⁵ | 57,5±1 | 56,54 |
УКГ 6.00-23 | 300 | 600х400 | 350⁺⁵ | 57,5±1 | 64,2 |
УКГ 6.00-24 | 400 | 400х400 | 450⁺⁵ | 72,5±1 | 61,5 |
УКГ 6.00-25 | 400 | 400х600 | 450⁺⁵ | 72,5±1 | 62,5 |
УКГ 6.00-26 | 400 | 600х400 | 450⁺⁵ | 72,5±1 | 69,13 |
УКГ 6.00-27 | 500 | 400х400 | 550⁺⁵ | 70±1 | 92,3 |
УКГ 6.00-28 | 500 | 400х600 | 550⁺⁵ | 70±1 | 93,25 |
УКГ 6.00-29 | 500 | 600х400 | 550⁺⁵ | 70±1 | 105 |

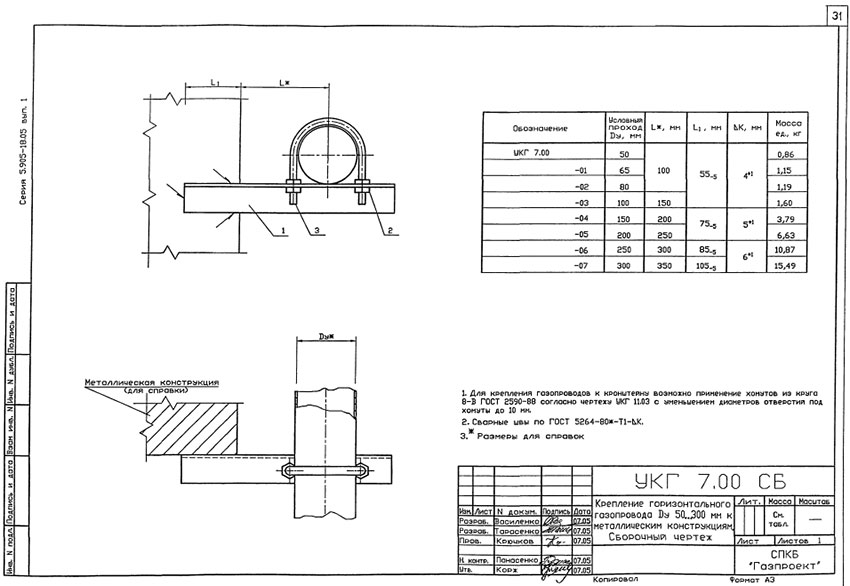

Крепление горизонтального газопровода УКГ 7.00
Конструкция и размеры
Таблица №7
Обозначение | Условный проход Ду, мм | L, мм | L₁, мм | ∆К, мм | Масса ед., кг |
---|---|---|---|---|---|
УКГ 7.00 | 50 | 100 | 55₋₅ | 4⁺¹ | 0,86 |
УКГ 7.00-01 | 65 | 100 | 55₋₅ | 4⁺¹ | 1,15 |
УКГ 7.00-02 | 80 | 100 | 55₋₅ | 4⁺¹ | 1,19 |
УКГ 7.00-03 | 100 | 150 | 55₋₅ | 4⁺¹ | 1,6 |
УКГ 7.00-04 | 150 | 200 | 75₋₅ | 5⁺¹ | 3,79 |
УКГ 7.00-05 | 200 | 250 | 75₋₅ | 5⁺¹ | 6,63 |
УКГ 7.00-06 | 250 | 300 | 85₋₅ | 6⁺¹ | 10,87 |
УКГ 7.00-07 | 300 | 350 | 105₋₅ | 6⁺¹ | 15,49 |
Крепление горизонтального газопровода УКГ 8.00
Конструкция и размеры
Таблица №8
Обозначение | Условный проход Ду, мм | L, мм | Масса ед., кг |
---|---|---|---|
УКГ 8.00 | 400 | 450 | 34,46 |
УКГ 8.00-01 | 500 | 550 | 39,77 |

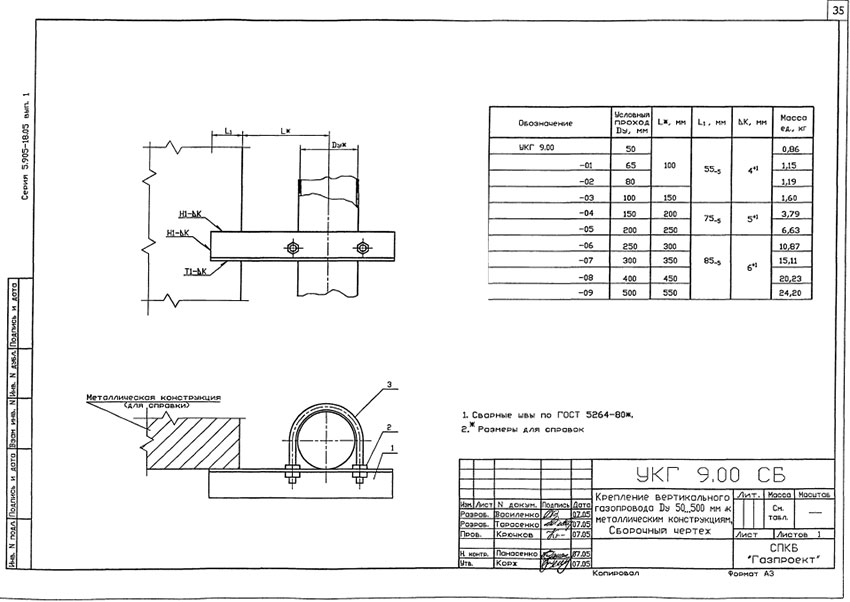

Крепление вертикального газопровода УКГ 9.00
Конструкция и размеры
Таблица №9
Обозначение | Условный проход Ду, мм | L, мм | L₁, мм | ∆К, мм | Масса ед., кг |
---|---|---|---|---|---|
УКГ 9.00 | 50 | 100 | 55₋₅ | 4⁺¹ | 0,86 |
УКГ 9.00-01 | 65 | 100 | 55₋₅ | 4⁺¹ | 1,15 |
УКГ 9.00-02 | 80 | 100 | 55₋₅ | 4⁺¹ | 1,19 |
УКГ 9.00-03 | 100 | 150 | 55₋₅ | 4⁺¹ | 1,6 |
УКГ 9.00-04 | 150 | 200 | 75₋₅ | 5⁺¹ | 3,79 |
УКГ 9.00-05 | 200 | 250 | 75₋₅ | 5⁺¹ | 6,63 |
УКГ 9.00-06 | 250 | 300 | 85₋₅ | 6⁺¹ | 10,87 |
УКГ 9.00-07 | 300 | 350 | 85₋₅ | 6⁺¹ | 15,11 |
УКГ 9.00-08 | 400 | 450 | 85₋₅ | 6⁺¹ | 20,23 |
УКГ 9.00-09 | 500 | 550 | 85₋₅ | 6⁺¹ | 24,2 |

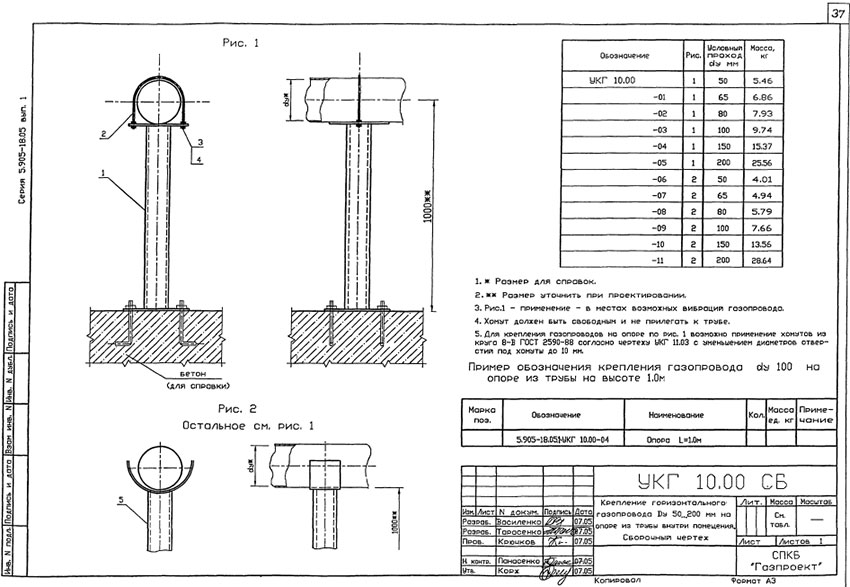

Крепление горизонтального газопровода УКГ 10.00
Конструкция и размеры
Таблица №10
Обозначение | Рис. | Условный проход Ду, мм | Масса ед., кг |
---|---|---|---|
УКГ 10.00 | 1 | 50 | 5,46 |
УКГ 10.00-01 | 1 | 65 | 6,86 |
УКГ 10.00-02 | 1 | 80 | 7,93 |
УКГ 10.00-03 | 1 | 100 | 9,74 |
УКГ 10.00-04 | 1 | 150 | 15,37 |
УКГ 10.00-05 | 1 | 200 | 25,56 |
УКГ 10.00-06 | 2 | 50 | 4,01 |
УКГ 10.00-07 | 2 | 65 | 4,94 |
УКГ 10.00-08 | 2 | 80 | 5,79 |
УКГ 10.00-09 | 2 | 100 | 7,66 |
УКГ 10.00-10 | 2 | 150 | 13,56 |
УКГ 10.00-11 | 2 | 200 | 28,64 |

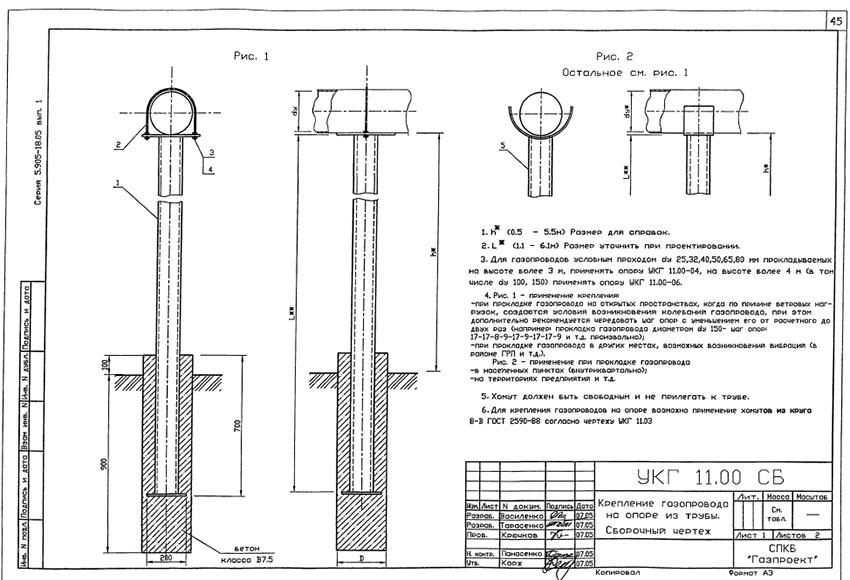

Крепление газопровода УКГ 11.00
Конструкция и размеры
Таблица №11
Обозначение | Рис. | Условный проход Ду, мм | D | Масса кг при h, м | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
0,5 | 1 | 2,2 | 2,5 | 3 | 3,5 | 4 | 5 | 5,5 | ||||
УКГ 11.00 | 1 | до 40 | 250 | 4,53 | 5,72 | 8,59 | 9,31 | ---- | ---- | ---- | ---- | ---- |
УКГ 11.00-01 | 1 | 50 | 250 | 5,3 | 6,84 | 10,55 | 11,48 | 13,02 | ---- | ---- | ---- | ---- |
УКГ 11.00-02 | 1 | 65 | 250 | 6,25 | 8,17 | 12,78 | 13,93 | 15,85 | 17,77 | ---- | ---- | ---- |
УКГ 11.00-03 | 1 | 80 | 250 | 7,28 | 9,59 | 15,13 | 16,52 | 18,83 | 21,14 | ---- | ---- | ---- |
УКГ 11.00-04 | 1 | 100 | 250 | 8,28 | 10,98 | 17,46 | 19,08 | 19,08 | 24,48 | 27,18 | 32,58 | 39,72 |
УКГ 11.00-05 | 1 | 150 | 500 | 14,49 | 19,92 | 32,94 | 36,2 | 41,62 | 47,04 | 52,47 | 63,32 | 70,57 |
УКГ 11.00-06 | 1 | 200 | 500 | 23,79 | 33,28 | 56,07 | 61,77 | 71,26 | 80,76 | 90,25 | 109,24 | 121,14 |
УКГ 11.00-07 | 1 | 250 | 500 | 24,07 | 33,56 | 56,35 | 62,05 | 71,54 | 81,04 | 90,53 | 109,52 | 121,56 |
УКГ 11.00-08 | 1 | 300 | 500 | 24,3 | 33,79 | 56,58 | 62,28 | 71,77 | 81,27 | 90,8 | 109,75 | 121,9 |
УКГ 11.00-09 | 2 | до 40 | 250 | 3,43 | 4,62 | 7,49 | 8,21 | ---- | ---- | ---- | ---- | ---- |
УКГ 11.00-10 | 2 | 50 | 250 | 4,2 | 5,74 | 9,45 | 10,38 | 11,92 | ---- | ---- | ---- | ---- |
УКГ 11.00-11 | 2 | 65 | 250 | 5,02 | 6,94 | 11,55 | 12,7 | 14,62 | 16,54 | ---- | ---- | ---- |
УКГ 11.00-12 | 2 | 80 | 250 | 5,88 | 8,19 | 13,74 | 15,12 | 17,43 | 19,74 | ---- | ---- | ---- |
УКГ 11.00-13 | 2 | 100 | 250 | 7,62 | 10,32 | 16,8 | 18,42 | 21,12 | 23,82 | 26,52 | 31,92 | 35,62 |
УКГ 11.00-14 | 2 | 150 | 500 | 12,64 | 18,06 | 31,08 | 34,34 | 39,76 | 45,19 | 50,61 | 61,46 | 66,89 |
УКГ 11.00-15 | 2 | 200 | 500 | 24,04 | 33,53 | 56,32 | 63,02 | 71,51 | 81,01 | 90,05 | 109,49 | 118,99 |
УКГ 11.00-16 | 2 | 250 | 500 | 24,31 | 33,8 | 56,59 | 62,29 | 71,78 | 81,28 | 90,77 | 109,76 | 119,26 |
УКГ 11.00-17 | 2 | 300 | 500 | 24,31 | 33,8 | 56,59 | 62,29 | 71,78 | 81,28 | 90,77 | 109,76 | 119,26 |

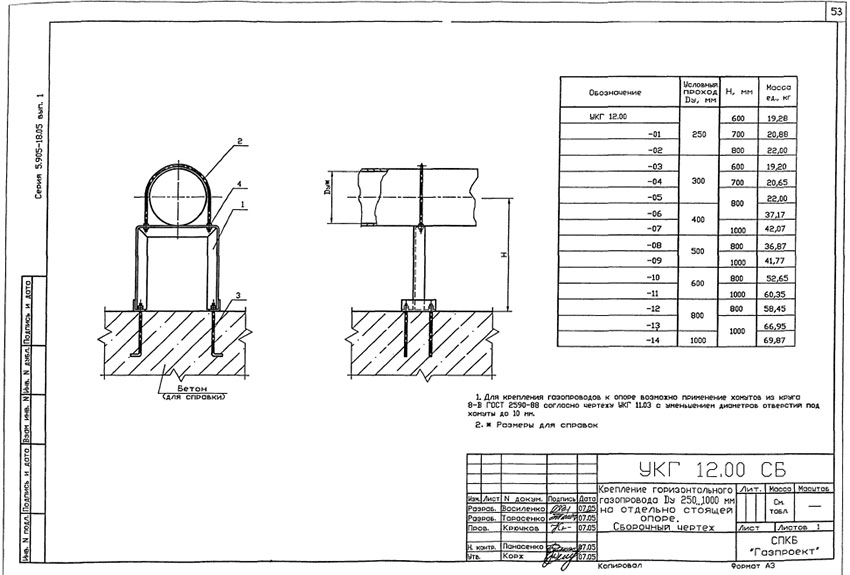

Крепление горизонтального газопровода УКГ 12.00
Конструкция и размеры
Таблица №12
Обозначение | Условный проход Ду, мм | Н, мм | Масса ед., кг |
---|---|---|---|
УКГ 12.00 | 250 | 600 | 19,28 |
УКГ 12.00-01 | 250 | 700 | 20,88 |
УКГ 12.00-02 | 250 | 800 | 22 |
УКГ 12.00-03 | 300 | 600 | 19,2 |
УКГ 12.00-04 | 300 | 700 | 20,65 |
УКГ 12.00-05 | 300 | 800 | 22 |
УКГ 12.00-06 | 400 | 800 | 37,17 |
УКГ 12.00-07 | 400 | 1000 | 42,07 |
УКГ 12.00-08 | 500 | 800 | 36,87 |
УКГ 12.00-09 | 500 | 1000 | 41,77 |
УКГ 12.00-10 | 600 | 800 | 52,65 |
УКГ 12.00-11 | 600 | 1000 | 60,35 |
УКГ 12.00-12 | 800 | 800 | 58,45 |
УКГ 12.00-13 | 800 | 1000 | 66,95 |
УКГ 12.00-14 | 1000 | 1000 | 69,87 |

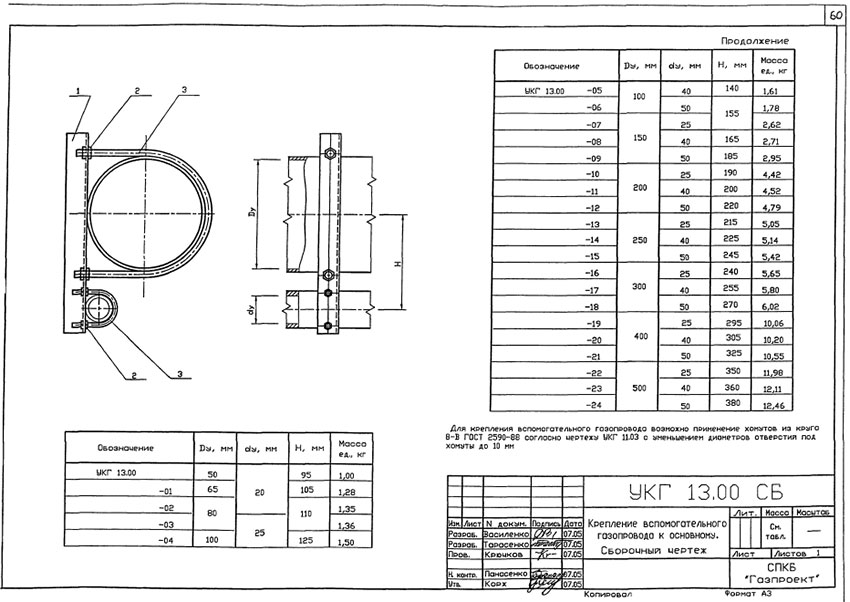

Крепление вертикального газопровода УКГ 13.00
Конструкция и размеры
Таблица №13
Обозначение | Ду, мм | dу, мм | Н, мм | Масса ед., кг |
---|---|---|---|---|
УКГ 13.00 | 50 | 20 | 95 | 1 |
УКГ 13.00-01 | 65 | 20 | 105 | 1,28 |
УКГ 13.00-02 | 80 | 20 | 110 | 1,35 |
УКГ 13.00-03 | 80 | 25 | 110 | 1,36 |
УКГ 13.00-04 | 100 | 25 | 125 | 1,5 |
УКГ 13.00-05 | 100 | 40 | 140 | 1,61 |
УКГ 13.00-06 | 100 | 50 | 155 | 1,78 |
УКГ 13.00-07 | 150 | 25 | 155 | 2,62 |
УКГ 13.00-08 | 150 | 40 | 165 | 2,71 |
УКГ 13.00-09 | 150 | 50 | 185 | 2,95 |
УКГ 13.00-10 | 200 | 25 | 190 | 4,42 |
УКГ 13.00-11 | 200 | 40 | 200 | 4,52 |
УКГ 13.00-12 | 200 | 50 | 220 | 4,79 |
УКГ 13.00-13 | 250 | 25 | 215 | 5,05 |
УКГ 13.00-14 | 250 | 40 | 225 | 5,14 |
УКГ 13.00-15 | 250 | 50 | 245 | 5,42 |
УКГ 13.00-16 | 300 | 25 | 240 | 5,65 |
УКГ 13.00-17 | 300 | 40 | 255 | 5,8 |
УКГ 13.00-18 | 300 | 50 | 270 | 6,02 |
УКГ 13.00-19 | 400 | 25 | 295 | 10,06 |
УКГ 13.00-20 | 400 | 40 | 305 | 10,2 |
УКГ 13.00-21 | 400 | 50 | 325 | 10,55 |
УКГ 13.00-22 | 500 | 25 | 350 | 11,98 |
УКГ 13.00-23 | 500 | 40 | 360 | 12,11 |
УКГ 13.00-24 | 500 | 50 | 380 | 12,46 |

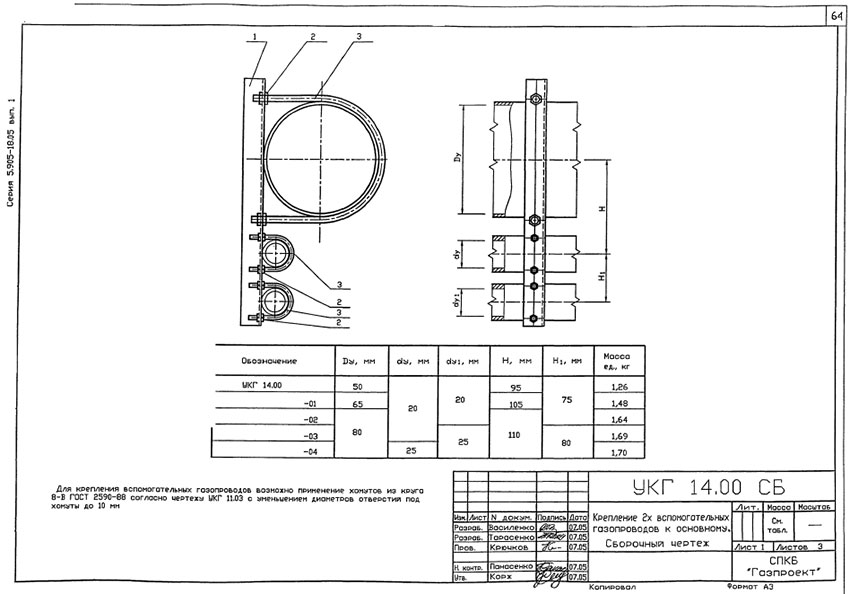

Крепление газопровода УКГ 14.00
Конструкция и размеры
Таблица №14
Обозначение | Ду, мм | dу, мм | dу₁, мм | Н, мм | Н₁, мм | Масса ед., кг |
---|---|---|---|---|---|---|
УКГ 14.00 | 50 | 20 | 20 | 95 | 75 | 1,26 |
УКГ 14.00-01 | 65 | 20 | 20 | 105 | 75 | 1,48 |
УКГ 14.00-02 | 80 | 20 | 20 | 110 | 75 | 1,64 |
УКГ 14.00-03 | 80 | 20 | 25 | 110 | 80 | 1,69 |
УКГ 14.00-04 | 80 | 25 | 25 | 110 | 80 | 1,7 |
УКГ 14.00-05 | 100 | 25 | 25 | 125 | 80 | 1,82 |
УКГ 14.00-06 | 100 | 40 | 25 | 130 | 90 | 1,89 |
УКГ 14.00-07 | 100 | 50 | 25 | 140 | 95 | 2,04 |
УКГ 14.00-08 | 100 | 40 | 40 | 130 | 95 | 1,94 |
УКГ 14.00-09 | 100 | 50 | 40 | 140 | 105 | 2,19 |
УКГ 14.00-10 | 100 | 50 | 50 | 140 | 110 | 2,28 |
УКГ 14.00-11 | 150 | 25 | 25 | 155 | 80 | 3,06 |
УКГ 14.00-12 | 150 | 40 | 25 | 165 | 90 | 3,17 |
УКГ 14.00-13 | 150 | 50 | 25 | 175 | 95 | 3,34 |
УКГ 14.00-14 | 150 | 40 | 40 | 165 | 95 | 3,24 |
УКГ 14.00-15 | 150 | 50 | 40 | 175 | 105 | 3,42 |
УКГ 14.00-16 | 150 | 50 | 50 | 175 | 110 | 3,57 |
УКГ 14.00-17 | 200 | 25 | 25 | 195 | 80 | 4,98 |
УКГ 14.00-18 | 200 | 40 | 25 | 200 | 90 | 5,06 |
УКГ 14.00-19 | 200 | 50 | 25 | 210 | 95 | 5,26 |
УКГ 14.00-20 | 200 | 40 | 40 | 200 | 95 | 5,15 |
УКГ 14.00-21 | 200 | 50 | 40 | 210 | 105 | 5,37 |
УКГ 14.00-22 | 200 | 50 | 50 | 210 | 110 | 5,6 |
УКГ 14.00-23 | 250 | 25 | 25 | 220 | 220 | 5,62 |
УКГ 14.00-24 | 250 | 40 | 25 | 225 | 225 | 5,69 |
УКГ 14.00-25 | 250 | 50 | 25 | 235 | 235 | 5,9 |
УКГ 14.00-26 | 250 | 40 | 40 | 225 | 225 | 5,79 |
УКГ 14.00-27 | 250 | 50 | 40 | 235 | 235 | 6 |
УКГ 14.00-28 | 250 | 50 | 50 | 235 | 235 | 6,18 |
УКГ 14.00-29 | 300 | 25 | 25 | 245 | 245 | 6,23 |
УКГ 14.00-30 | 300 | 40 | 25 | 255 | 255 | 6,36 |
УКГ 14.00-31 | 300 | 50 | 25 | 260 | 260 | 6,51 |
УКГ 14.00-32 | 300 | 40 | 40 | 255 | 255 | 6,44 |
УКГ 14.00-33 | 300 | 50 | 40 | 260 | 260 | 6,38 |
УКГ 14.00-34 | 300 | 50 | 50 | 260 | 260 | 6,79 |
УКГ 14.00-35 | 400 | 25 | 25 | 305 | 305 | 10,94 |
УКГ 14.00-36 | 400 | 40 | 25 | 310 | 310 | 11,03 |
УКГ 14.00-37 | 400 | 50 | 25 | 320 | 320 | 11,29 |
УКГ 14.00-38 | 400 | 40 | 40 | 310 | 310 | 11,18 |
УКГ 14.00-39 | 400 | 50 | 40 | 320 | 320 | 11,42 |
УКГ 14.00-40 | 400 | 50 | 50 | 320 | 320 | 11,62 |
УКГ 14.00-41 | 500 | 25 | 25 | 360 | 360 | 12,83 |
УКГ 14.00-42 | 500 | 40 | 25 | 365 | 365 | 12,94 |
УКГ 14.00-43 | 500 | 50 | 25 | 375 | 375 | 13,2 |
УКГ 14.00-44 | 500 | 40 | 40 | 365 | 365 | 13,07 |
УКГ 14.00-45 | 500 | 50 | 40 | 375 | 375 | 13,33 |
УКГ 14.00-46 | 500 | 50 | 50 | 375 | 375 | 13,55 |

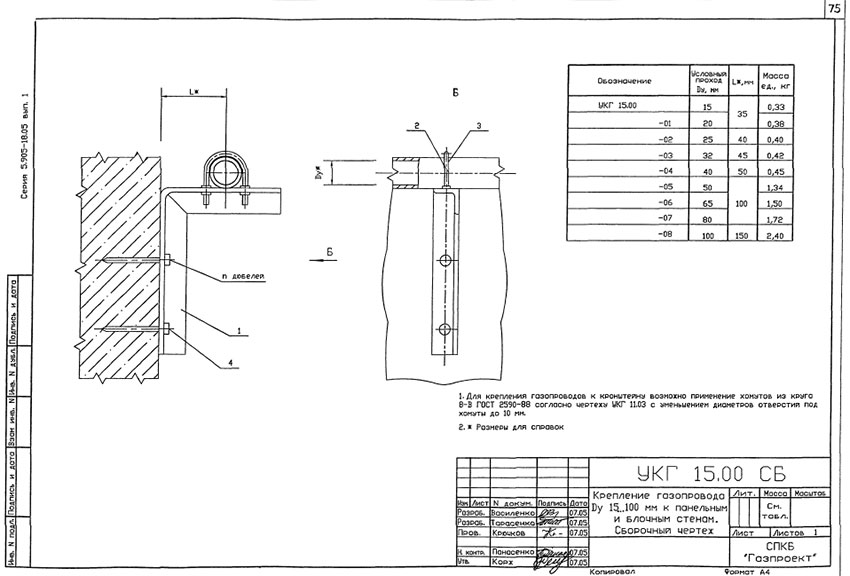

Крепление газопровода УКГ 15.00
Конструкция и размеры
Таблица №15
Обозначение | Условный проход Ду, мм | L, мм | Масса ед., кг |
---|---|---|---|
УКГ 15.00 | 15 | 35 | 0,33 |
УКГ 15.00-01 | 20 | 35 | 0,38 |
УКГ 15.00-02 | 25 | 40 | 0,4 |
УКГ 15.00-03 | 32 | 45 | 0,42 |
УКГ 15.00-04 | 40 | 50 | 0,45 |
УКГ 15.00-05 | 50 | 100 | 1,34 |
УКГ 15.00-06 | 65 | 100 | 1,5 |
УКГ 15.00-07 | 80 | 100 | 1,72 |
УКГ 15.00-08 | 100 | 150 | 2,4 |

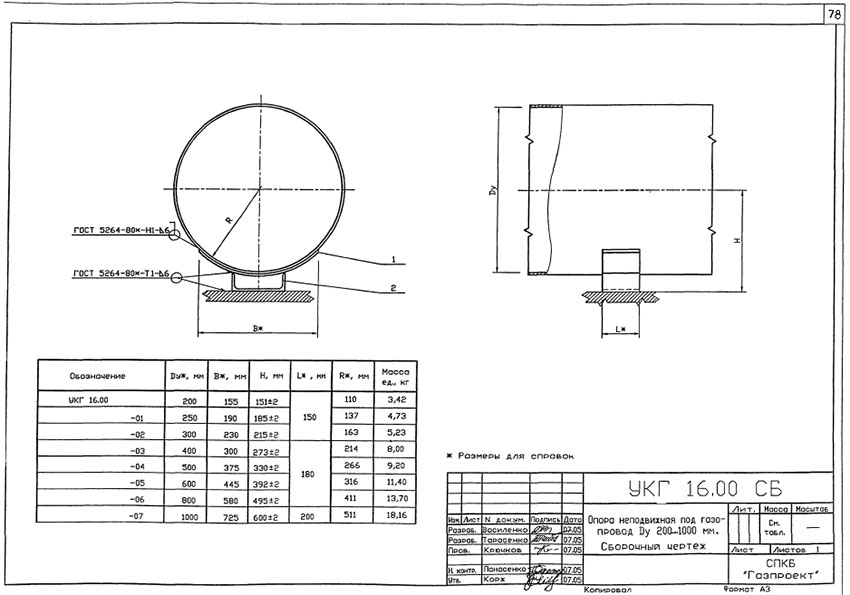

Опора неподвижная УКГ 16.00
Конструкция и размеры
Таблица №16
Обозначение | Ду, мм | В, мм | Н, мм | L, мм | R, мм | Масса ед., кг |
---|---|---|---|---|---|---|
УКГ 16.00 | 200 | 155 | 151±2 | 150 | 110 | 3,42 |
УКГ 16.00-01 | 250 | 190 | 185±2 | 150 | 137 | 4,73 |
УКГ 16.00-02 | 300 | 230 | 215±2 | 150 | 163 | 5,23 |
УКГ 16.00-03 | 400 | 300 | 273±2 | 180 | 214 | 8 |
УКГ 16.00-04 | 500 | 375 | 330±2 | 180 | 266 | 9,2 |
УКГ 16.00-05 | 600 | 445 | 392±2 | 180 | 316 | 11,4 |
УКГ 16.00-06 | 800 | 580 | 495±2 | 180 | 411 | 13,7 |
УКГ 16.00-07 | 1000 | 725 | 600±2 | 200 | 511 | 18,16 |

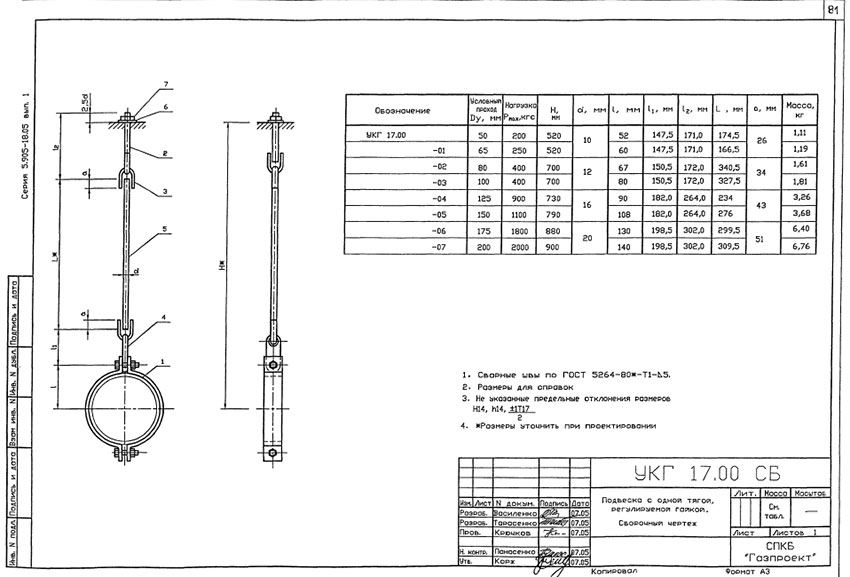

Подвеска с одной тягой УКГ 17.00
Конструкция и размеры
Таблица №17
Обозначение | Условный проход Ду, мм | Нагрузка Рmax, КГС | Н, мм | d, мм | l, мм | l₁, мм | l₂, мм | L, мм | Q, мм | Масса ед., кг |
---|---|---|---|---|---|---|---|---|---|---|
УКГ 17.00 | 50 | 200 | 520 | 10 | 52 | 147,5 | 171 | 174,5 | 26 | 1,11 |
УКГ 17.00-01 | 65 | 250 | 520 | 10 | 60 | 147,5 | 171 | 166,5 | 26 | 1,19 |
УКГ 17.00-02 | 80 | 400 | 700 | 12 | 67 | 150,5 | 172 | 340,5 | 34 | 1,61 |
УКГ 17.00-03 | 100 | 400 | 700 | 12 | 80 | 150,5 | 172 | 327,5 | 34 | 1,81 |
УКГ 17.00-04 | 125 | 900 | 730 | 16 | 90 | 182 | 264 | 234 | 43 | 3,26 |
УКГ 17.00-05 | 150 | 1100 | 790 | 16 | 108 | 182 | 264 | 276 | 43 | 3,68 |
УКГ 1700-06 | 175 | 1800 | 880 | 20 | 130 | 198,5 | 302 | 299,5 | 51 | 6,4 |
УКГ 17.00-07 | 200 | 2000 | 900 | 20 | 140 | 198,5 | 302 | 309,5 | 51 | 6,76 |

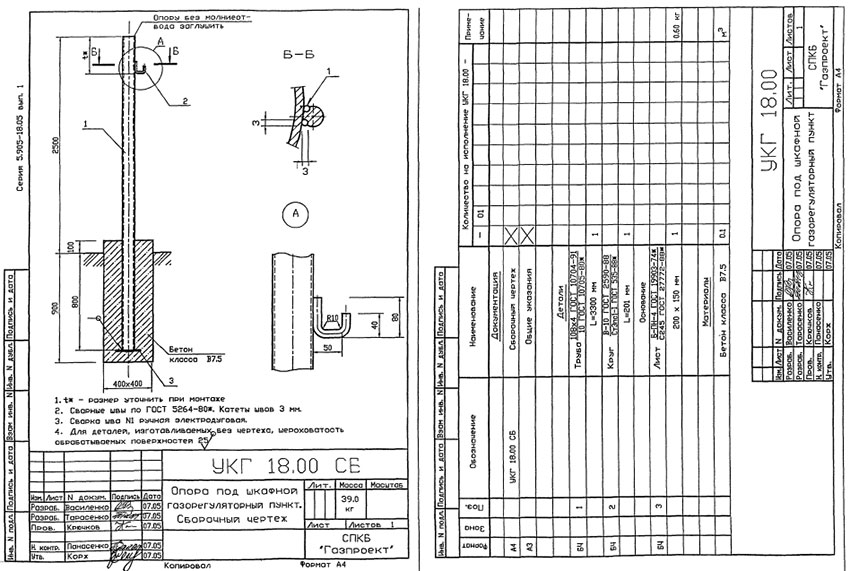

Опора УКГ 18.00
Конструкция и размеры
Таблица №18
Обозначение | Масса ед., кг |
---|---|
УКГ 18.00 | 39 |
