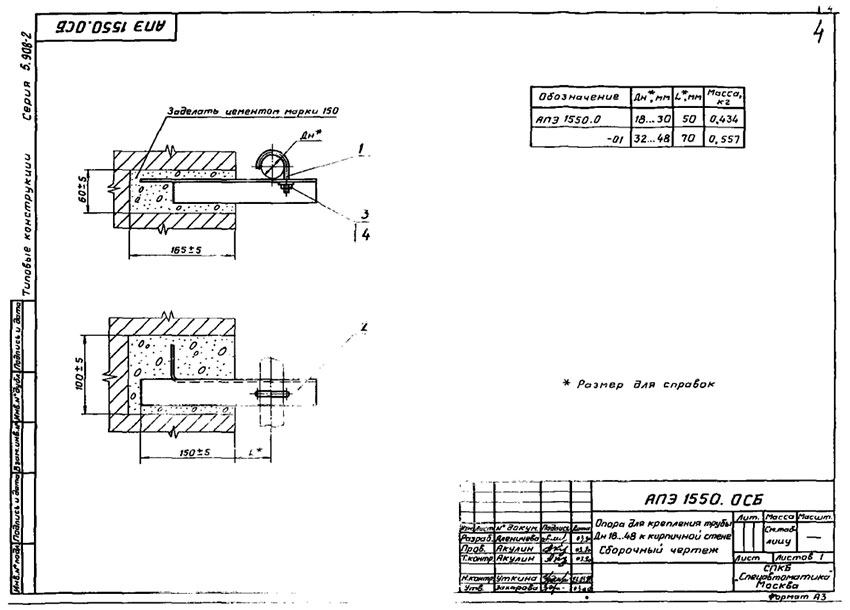

Опора для крепления трубопроводов АПЭ 1550.0
Конструкция и размеры
Таблица №1
| Обозначение | Дн, мм | L, мм | Масса, кг |
|---|---|---|---|
| АПЭ 1550.0 | 18...30 | 50,0 | 0,434 |
| АПЭ 1550.0-01 | 32…48 | 70,0 | 0,557 |

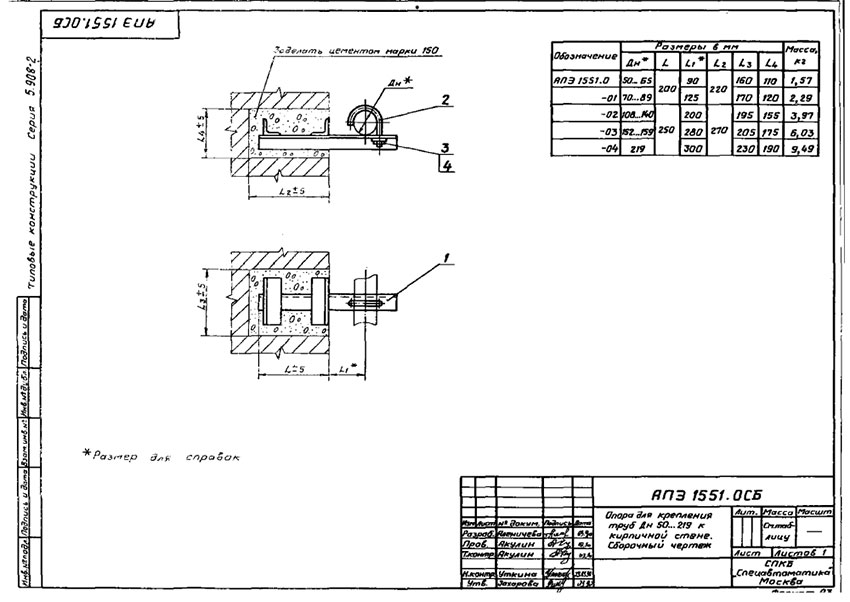

Опора для крепления трубопроводов АПЭ 1551.0
Конструкция и размеры
Таблица №2
| Обозначение | Размеры в мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | L₄ | ||
| АПЭ 1551.0 | 50…65 | 200,0 | 90,0 | 220,0 | 160,0 | 110,0 | 1,57 |
| АПЭ 1551.0-01 | 70…89 | 200,0 | 125,0 | 220,0 | 170,0 | 120,0 | 2,29 |
| АПЭ 1551.0-02 | 108…140 | 250,0 | 200,0 | 270,0 | 195,0 | 155,0 | 3,97 |
| АПЭ 1551.0-03 | 132…159 | 250,0 | 280,0 | 270,0 | 205,0 | 175,0 | 6,03 |
| АПЭ 1551.0-04 | 219 | 250,0 | 300,0 | 270,0 | 230,0 | 190,0 | 9,49 |

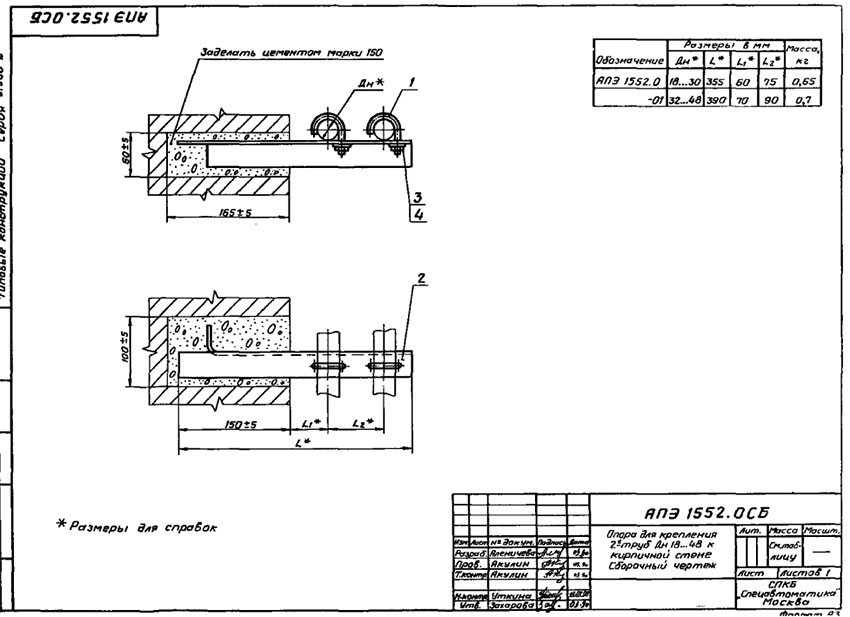

Опора для крепления трубопроводов АПЭ 1552.0
Конструкция и размеры
Таблица №3
| Обозначение | Размеры в мм | Масса, кг | |||
|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | ||
| АПЭ 1552.0 | 18…30 | 355,0 | 60,0 | 75,0 | 0,65 |
| АПЭ 1552.0-01 | 32…48 | 390,0 | 70,0 | 90,0 | 0,70 |

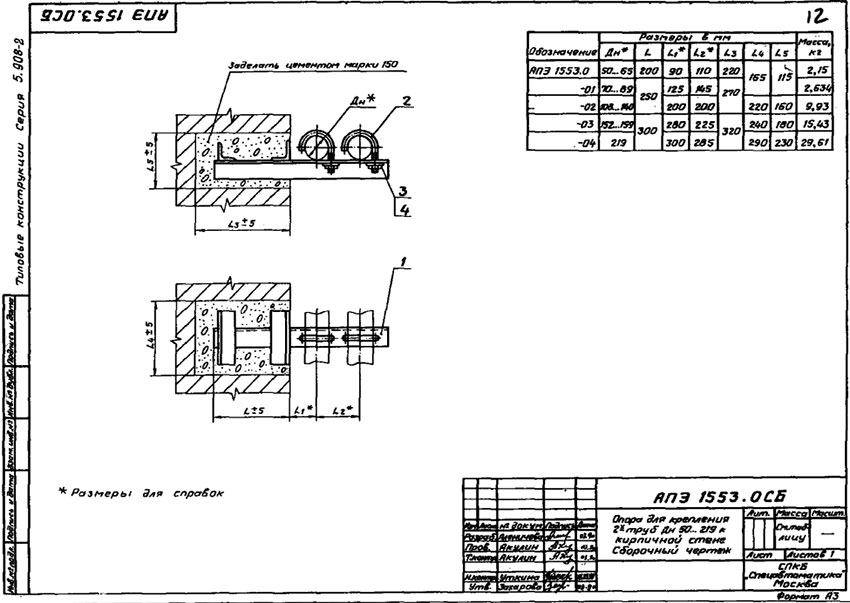

Опора для крепления трубопроводов АПЭ 1553.0
Конструкция и размеры
Таблица №4
| Обозначение | Размеры в мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | L₄ | L₅ | ||
| АПЭ 1553.0 | 50…65 | 200,0 | 90,0 | 110,0 | 220,0 | 165,0 | 115,0 | 2,15 |
| АПЭ 1553.0-01 | 70…89 | 250,0 | 125,0 | 145,0 | 270,0 | 165,0 | 115,0 | 2,63 |
| АПЭ 1553.0-02 | 108…140 | 250,0 | 200,0 | 200,0 | 270,0 | 220,0 | 160,0 | 9,93 |
| АПЭ 1553.0-03 | 152…159 | 300,0 | 280,0 | 225,0 | 320,0 | 240,0 | 180,0 | 15,43 |
| АПЭ 1553.0-04 | 219 | 300,0 | 300,0 | 285,0 | 320,0 | 290,0 | 230,0 | 29,61 |

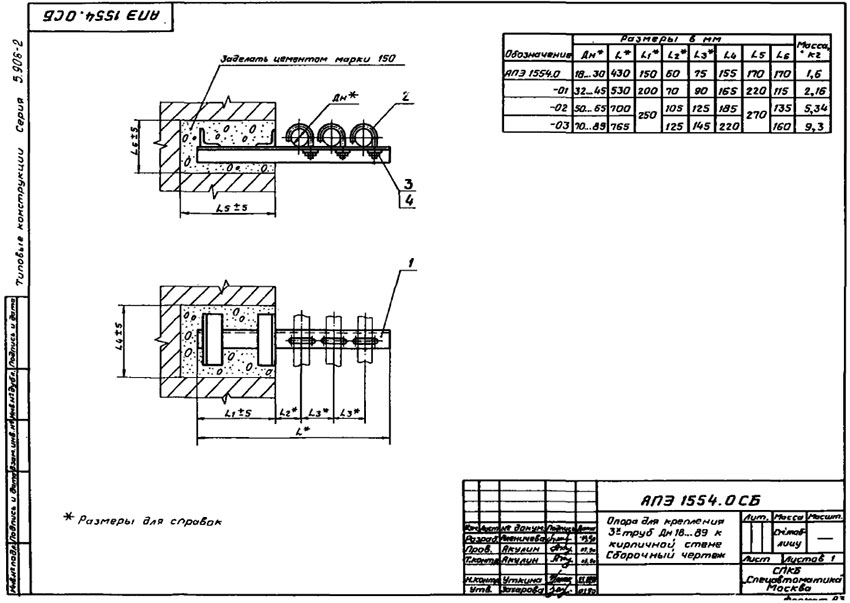

Опора для крепления трубопроводов АПЭ 1554.0
Конструкция и размеры
Таблица №5
| Обозначение | Размеры в мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | L₄ | L₅ | L₆ | ||
| АПЭ 1554.0 | 18…30 | 430,0 | 150,0 | 60,0 | 75,0 | 155,0 | 170,0 | 110,0 | 1,60 |
| АПЭ 1554.0-01 | 32…48 | 530,0 | 200,0 | 70,0 | 80,0 | 165,0 | 220,0 | 115,0 | 2,16 |
| АПЭ 1554.0-02 | 50…65 | 700,0 | 250,0 | 105,0 | 125,0 | 185,0 | 270,0 | 135,0 | 5,34 |
| АПЭ 1554.0-03 | 70…89 | 765,0 | 250,0 | 125,0 | 145,0 | 220,0 | 270,0 | 160,0 | 9,30 |

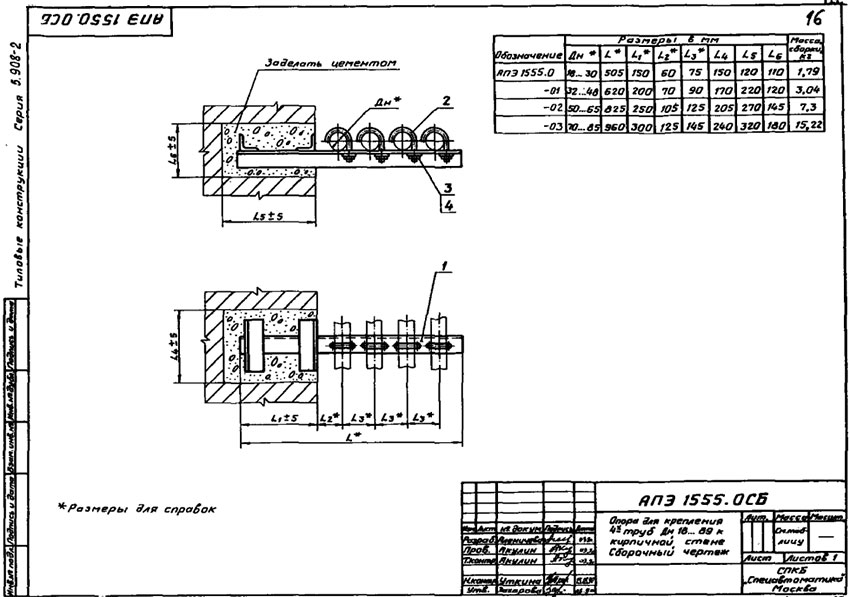

Опора для крепления трубопроводов АПЭ 1555.0
Конструкция и размеры
Таблица №5
| Обозначение | Размеры в мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | L₄ | L₅ | L₆ | ||
| АПЭ 1555.0 | 18…30 | 505,0 | 150,0 | 60,0 | 75,0 | 160,0 | 120,0 | 110,0 | 1,79 |
| АПЭ 1555.0-01 | 32…48 | 620,0 | 200,0 | 70,0 | 90,0 | 170,0 | 220,0 | 120,0 | 3,04 |
| АПЭ 1555.0-02 | 50…65 | 825,0 | 250,0 | 105,0 | 125,0 | 205,0 | 270,0 | 145,0 | 7,30 |
| АПЭ 1555.0-03 | 70…85 | 960,0 | 300,0 | 125,0 | 145,0 | 240,0 | 320,0 | 180,0 | 15,22 |

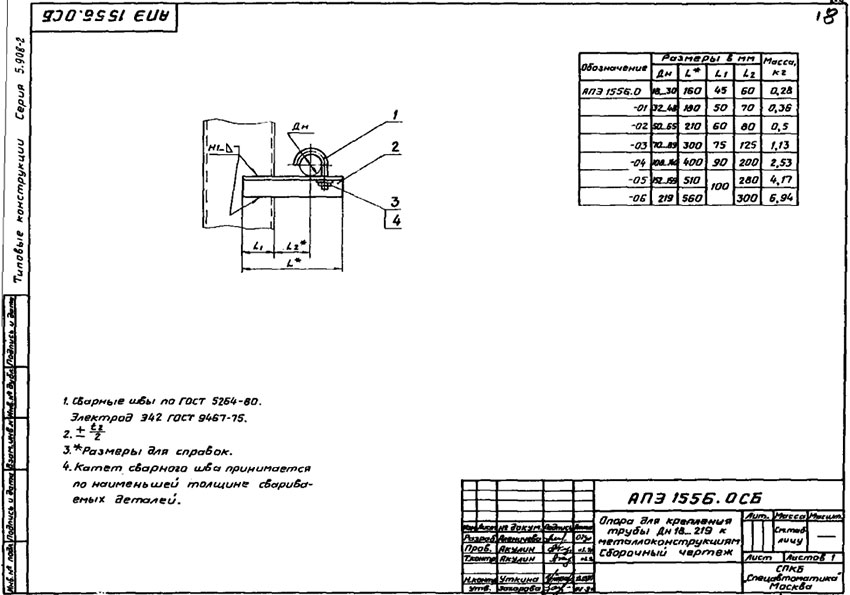

Опора для крепления трубопроводов АПЭ 1556.0
Конструкция и размеры
Таблица №6
| Обозначение | Размеры в мм | Масса, кг | |||
|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | ||
| АПЭ 1556.0 | 18…30 | 160,0 | 45,0 | 60,0 | 0,28 |
| АПЭ 1556.0-01 | 32…48 | 180,0 | 50,0 | 70,0 | 0,36 |
| АПЭ 1556.0-02 | 50…65 | 210,0 | 60,0 | 80,0 | 0,50 |
| АПЭ 1556.0-03 | 70…89 | 300,0 | 75,0 | 125,0 | 1,13 |
| АПЭ 1556.0-04 | 108…140 | 400,0 | 90,0 | 200,0 | 2,53 |
| АПЭ 1556.0-05 | 152…159 | 510,0 | 100,0 | 280,0 | 4,17 |
| АПЭ 1556.0-06 | 219 | 560,0 | 100,0 | 300,0 | 6,94 |

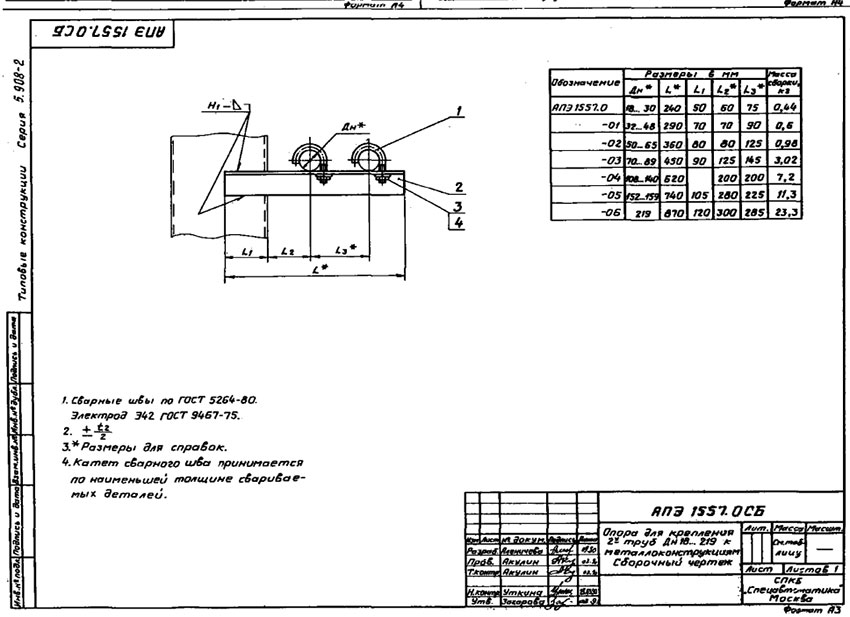

Опора для крепления трубопроводов АПЭ 1557.0
Конструкция и размеры
Таблица №7
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | ||
| АПЭ 1557.0 | 18…30 | 240,0 | 50,0 | 60,0 | 75,0 | 0,44 |
| АПЭ 1557.0-01 | 32…48 | 290,0 | 70,0 | 70,0 | 90,0 | 0,60 |
| АПЭ 1557.0-02 | 50…65 | 360,0 | 80,0 | 80,0 | 125,0 | 0,98 |
| АПЭ 1557.0-03 | 70…89 | 450,0 | 90,0 | 125,0 | 145,0 | 3,02 |
| АПЭ 1557.0-04 | 108…140 | 620,0 | 105,0 | 200,0 | 200,0 | 7,20 |
| АПЭ 1557.0-05 | 152…159 | 740,0 | 105,0 | 280,0 | 225,0 | 11,30 |
| АПЭ 1557.0-06 | 219 | 870,0 | 120,0 | 300,0 | 285,0 | 23,30 |

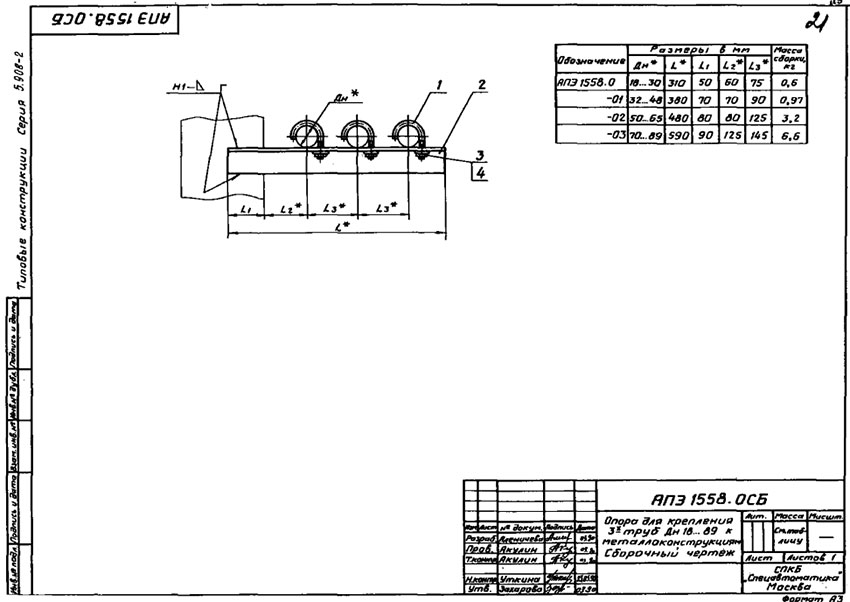

Опора для крепления трубопроводов АПЭ 1558.0
Конструкция и размеры
Таблица №8
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | ||
| АПЭ 1558.0 | 18…30 | 310,0 | 50,0 | 60,0 | 75,0 | 0,60 |
| АПЭ 1558.0-01 | 32…48 | 380,0 | 70,0 | 70,0 | 90,0 | 0,97 |
| АПЭ 1558.0-02 | 50…65 | 480,0 | 80,0 | 80,0 | 125,0 | 3,20 |
| АПЭ 1558.0-03 | 70…89 | 530,0 | 90,0 | 125,0 | 145,0 | 6,60 |

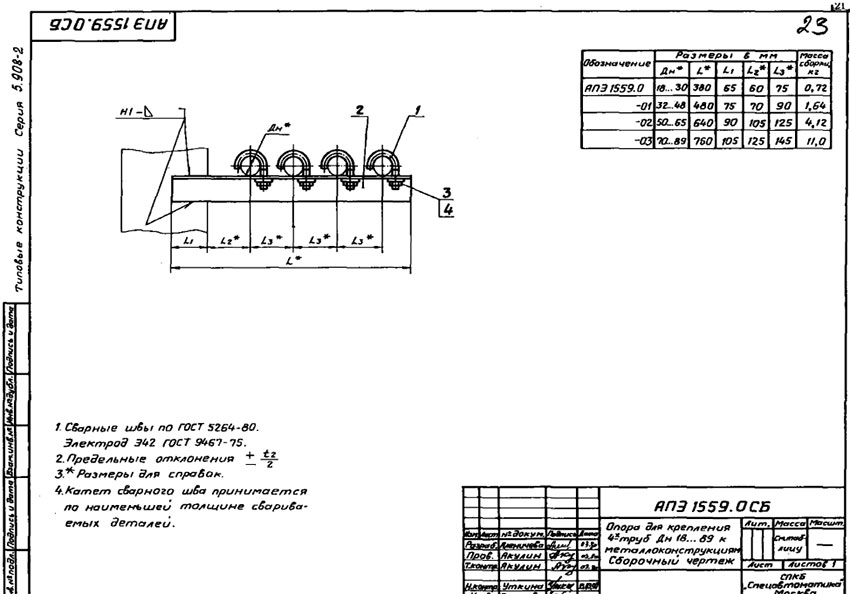

Опора для крепления трубопроводов АПЭ 1559.0
Конструкция и размеры
Таблица №9
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | ||
| АПЭ 1559.0 | 18…30 | 380,0 | 65,0 | 60,0 | 75,0 | 0,72 |
| АПЭ 1559.0-01 | 32…48 | 480,0 | 75,0 | 70,0 | 90,0 | 2,10 |
| АПЭ 1559.0-02 | 50…65 | 640,0 | 90,0 | 105,0 | 125,0 | 4,12 |
| АПЭ 1559.0-03 | 70…89 | 750,0 | 105,0 | 125,0 | 145,0 | 11,00 |

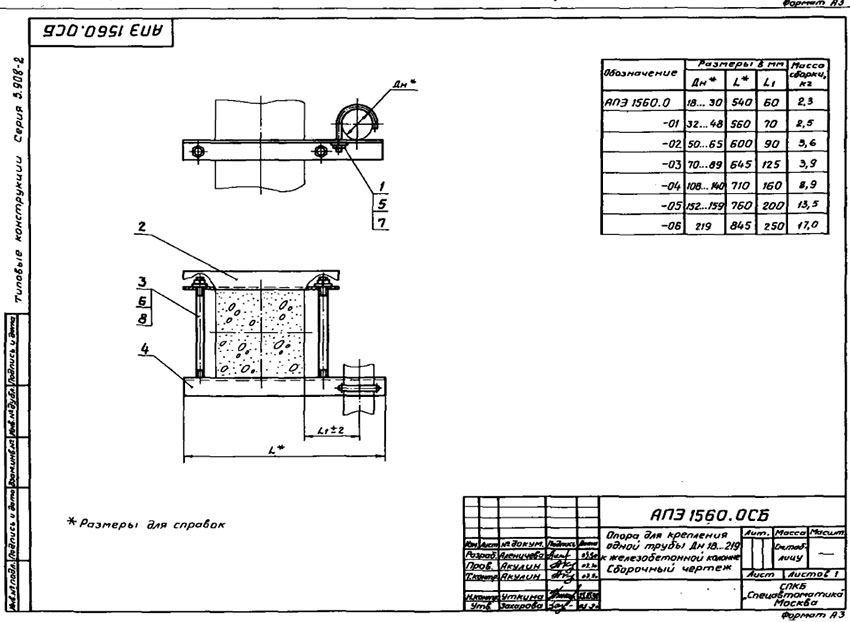

Опора для крепления трубопроводов АПЭ 1560.0
Конструкция и размеры
Таблица №10
| Обозначение | Размеры в мм | Масса, кг | ||
|---|---|---|---|---|
| Дн | L | L₁ | ||
| АПЭ 1560.0 | 18…30 | 540,0 | 60,0 | 2,30 |
| АПЭ 1560.0-01 | 32…48 | 560,0 | 70,0 | 2,50 |
| АПЭ 1560.0-02 | 50…65 | 600,0 | 90,0 | 3,60 |
| АПЭ 1560.0-03 | 70…89 | 645,0 | 125,0 | 3,90 |
| АПЭ 1560.0-04 | 108…140 | 710,0 | 160,0 | 8,90 |
| АПЭ 1560.0-05 | 152…159 | 760,0 | 200,0 | 13,50 |
| АПЭ 1560.0-06 | 219 | 845,0 | 250,0 | 17,00 |

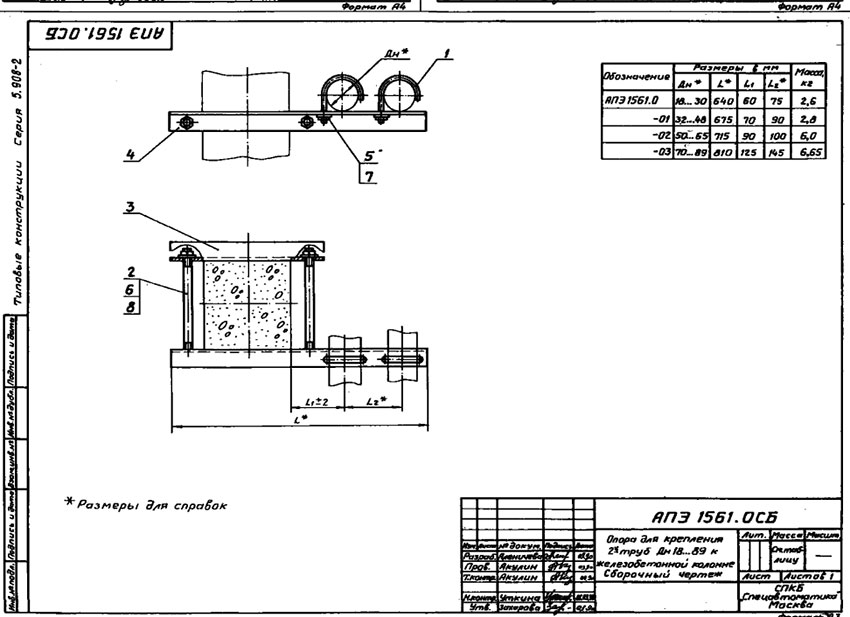

Опора для крепления трубопроводов АПЭ 1561.0
Конструкция и размеры
Таблица №11
| Обозначение | Размеры в мм | Масса, кг | |||
|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | ||
| АПЭ 1561.0 | 18…30 | 640,0 | 60,0 | 75,0 | 2,60 |
| АПЭ 1561.0-01 | 32…48 | 675,0 | 70,0 | 90,0 | 2,80 |
| АПЭ 1561.0-02 | 50…65 | 715,0 | 90,0 | 100,0 | 6,00 |
| АПЭ 1561.0-03 | 70…89 | 810,0 | 125,0 | 145,0 | 6,65 |

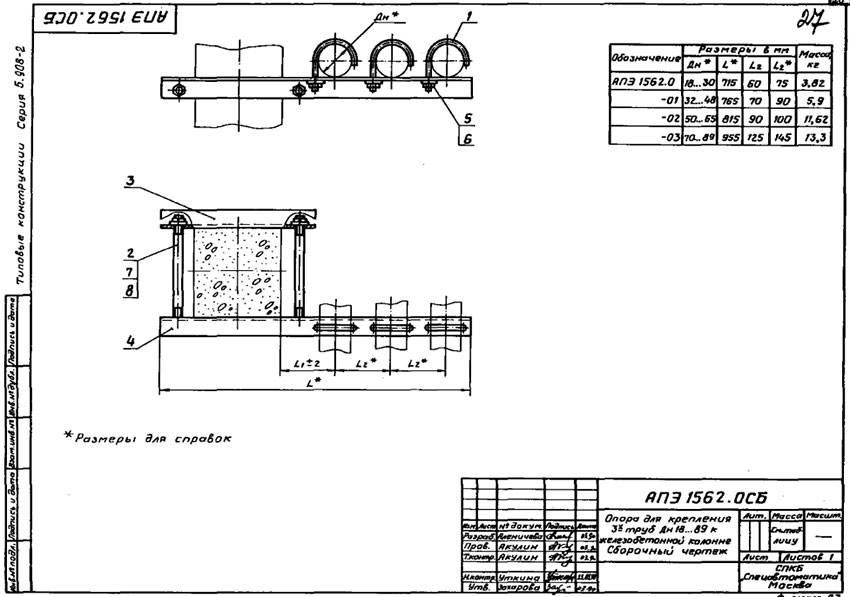

Опора для крепления трубопроводов АПЭ 1562.0
Конструкция и размеры
Таблица №12
| Обозначение | Размеры в мм | Масса, кг | |||
|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | ||
| АПЭ 1562.0 | 18…30 | 715,0 | 60,0 | 75,0 | 3,82 |
| АПЭ 1562.0-01 | 32…48 | 765,0 | 70,0 | 90,0 | 5,90 |
| АПЭ 1562.0-02 | 50…65 | 815,0 | 90,0 | 100,0 | 11,62 |
| АПЭ 1562.0-03 | 70…89 | 955,0 | 125,0 | 145,0 | 13,30 |

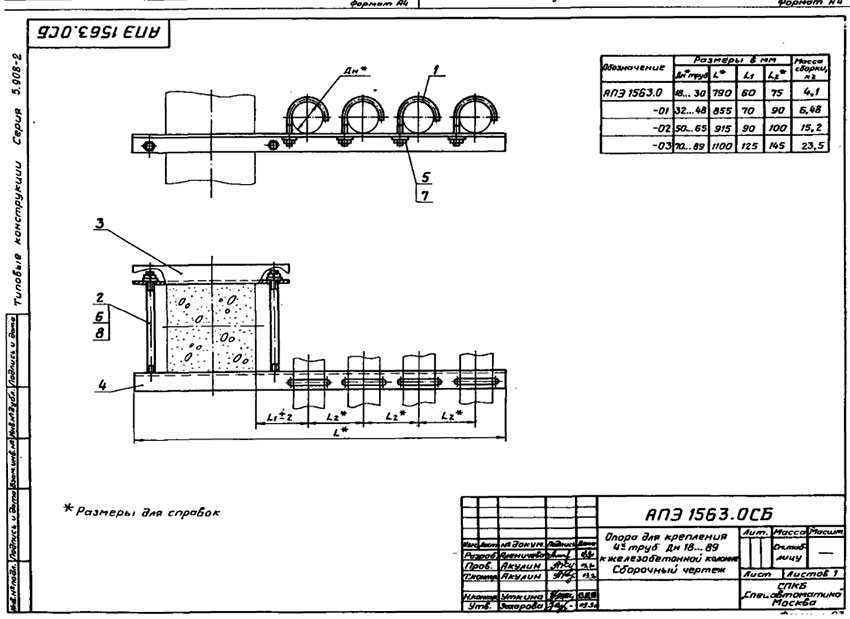

Опора для крепления трубопроводов АПЭ 1563.0
Конструкция и размеры
Таблица №13
| Обозначение | Размеры в мм | Масса, кг | |||
|---|---|---|---|---|---|
| Дн прут | L | L₁ | L₂ | ||
| АПЭ 1563.0 | 18…30 | 190,0 | 60,0 | 75,0 | 4,10 |
| АПЭ 1563.0-01 | 32…48 | 655,0 | 70,0 | 90,0 | 6,48 |
| АПЭ 1563.0-02 | 50…65 | 715,0 | 90,0 | 100,0 | 15,20 |
| АПЭ 1563.0-03 | 70…89 | 1100,0 | 125,0 | 145,0 | 23,50 |

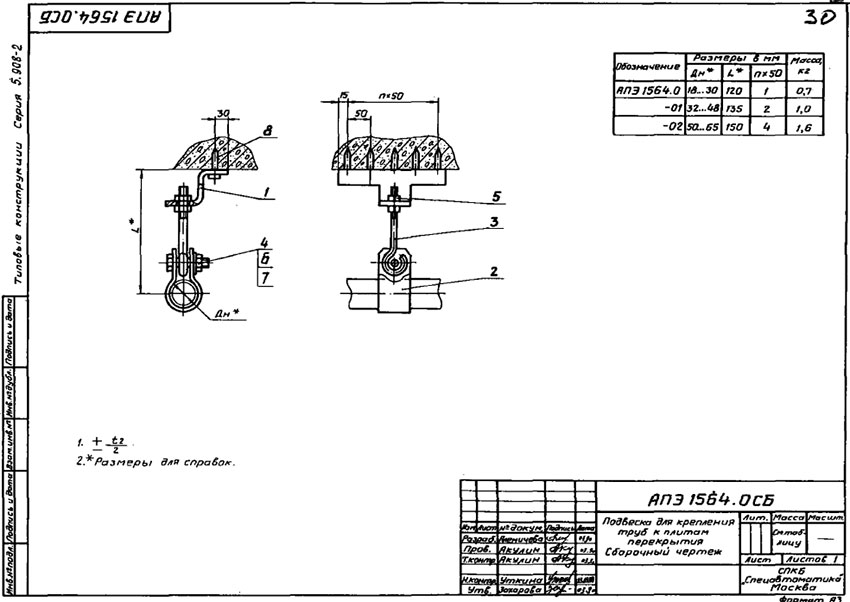

Подвеска для крепления трубопроводов АПЭ 1564.0
Конструкция и размеры
Таблица №14
| Обозначение | Размеры в мм | Масса, кг | ||
|---|---|---|---|---|
| Дн | L | hх50 | ||
| АПЭ 1564.0 | 18…30 | 120,0 | 1 | 0,70 |
| АПЭ 1564.0-01 | 32…48 | 135,0 | 2 | 1,00 |
| АПЭ 1564.0-02 | 50…65 | 150,0 | 4 | 1,60 |

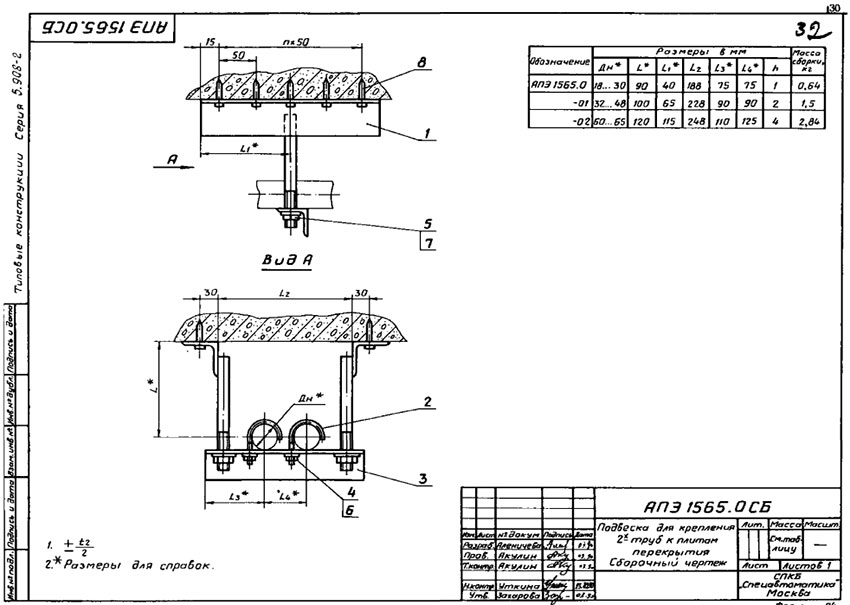

Подвеска для крепления трубопроводов АПЭ 1565.0
Конструкция и размеры
Таблица №15
| Обозначение | Размеры в мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | L₄ | h | ||
| АПЭ 1565.0 | 18…30 | 90,0 | 40,0 | 188,0 | 75,0 | 75,0 | 1,0 | 0,64 |
| АПЭ 1565.0-01 | 32…48 | 100,0 | 65,0 | 228,0 | 90,0 | 90,0 | 2,0 | 1,50 |
| АПЭ 1565.0-02 | 50…65 | 120,0 | 115,0 | 248,0 | 110,0 | 125,0 | 4,0 | 2,84 |

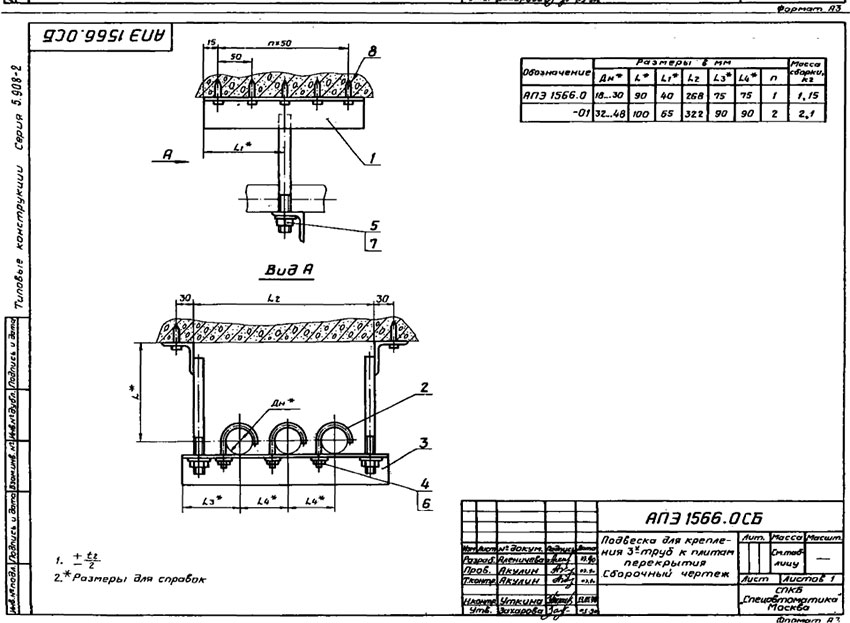

Подвеска для крепления трубопроводов АПЭ 1566.0
Конструкция и размеры
Таблица №16
| Обозначение | Размеры в мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | L₄ | h | ||
| АПЭ 1566.0 | 18…30 | 90,0 | 40,0 | 268,0 | 75,0 | 75,0 | 1,0 | 1,15 |
| АПЭ 1566.0-01 | 32…48 | 100,0 | 65,0 | 322,0 | 90,0 | 90,0 | 2,0 | 2,10 |

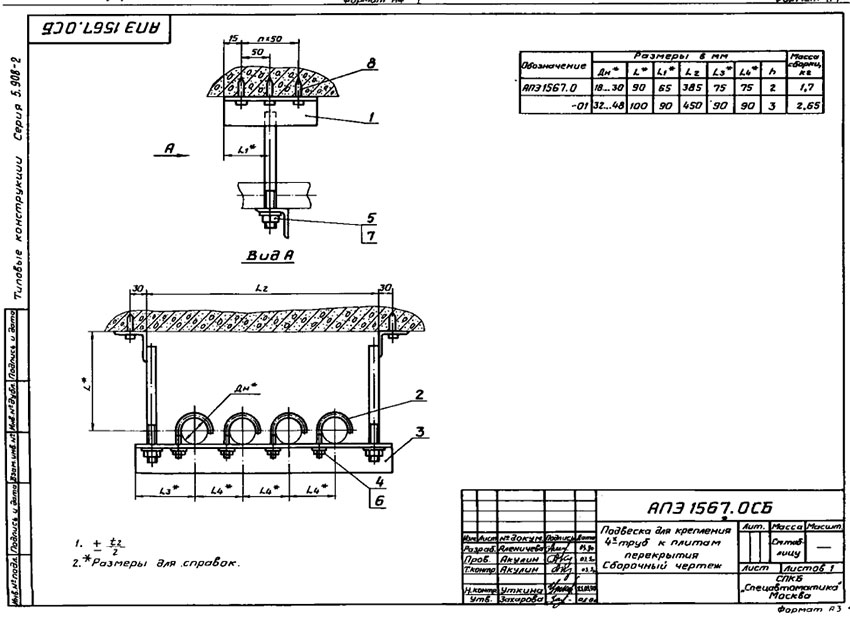

Опора для крепления трубопроводов АПЭ 1567.0
Конструкция и размеры
Таблица №17
| Обозначение | Дн, мм | L, мм | L₁, мм | L₂, мм | L₃, мм | L₄, мм | h | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| АПЭ 1567.0 | 18…30 | 90,0 | 65,0 | 385,0 | 75,0 | 75,0 | 2,0 | 0,70 |
| АПЭ 1567.0-01 | 32…48 | 100,0 | 90,0 | 450,0 | 90,0 | 90,0 | 3,0 | 2,65 |

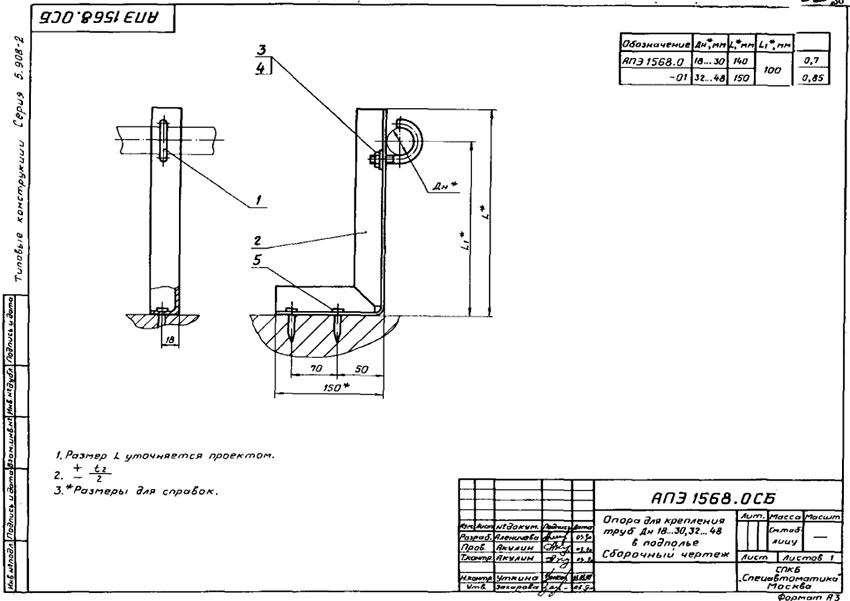

Опора для крепления трубопроводов АПЭ 1568.0
Конструкция и размеры
Таблица №18
| Обозначение | Дн, мм | L, мм | L₁, мм | Масса, кг |
|---|---|---|---|---|
| АПЭ 1568.0 | 18…30 | 140,0 | 100,0 | 0,70 |
| АПЭ 1568.0-01 | 32…48 | 150,0 | 100,0 | 0,85 |

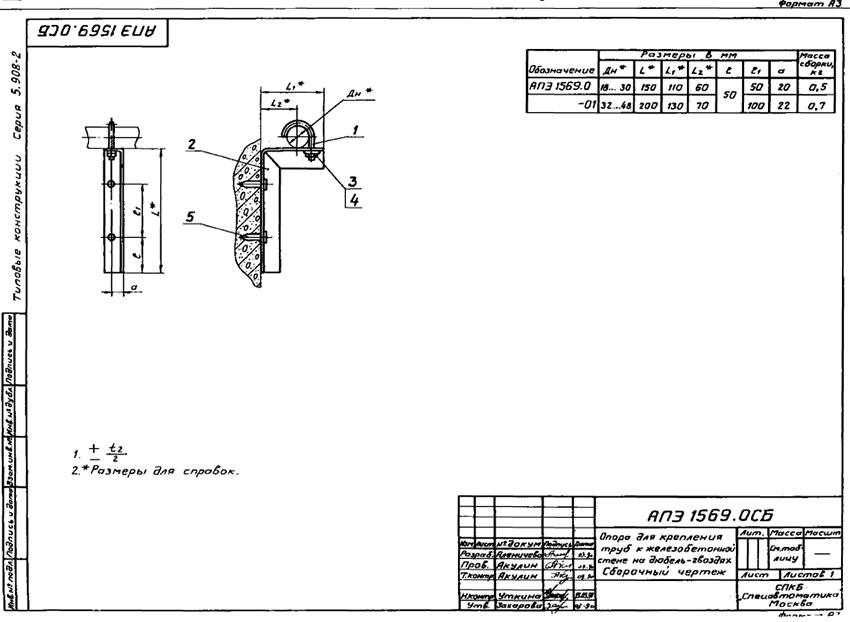

Опора для крепления трубопроводов АПЭ 1569.0
Конструкция и размеры
Таблица №19
| Обозначение | Размеры в мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | l | l₁ | d | ||
| АПЭ 1569.0 | 18…30 | 150,0 | 110,0 | 60,0 | 50,0 | 50,0 | 20,0 | 0,50 |
| АПЭ 1569.0-01 | 32…48 | 200,0 | 130,0 | 70,0 | 50,0 | 100,0 | 22,0 | 0,70 |

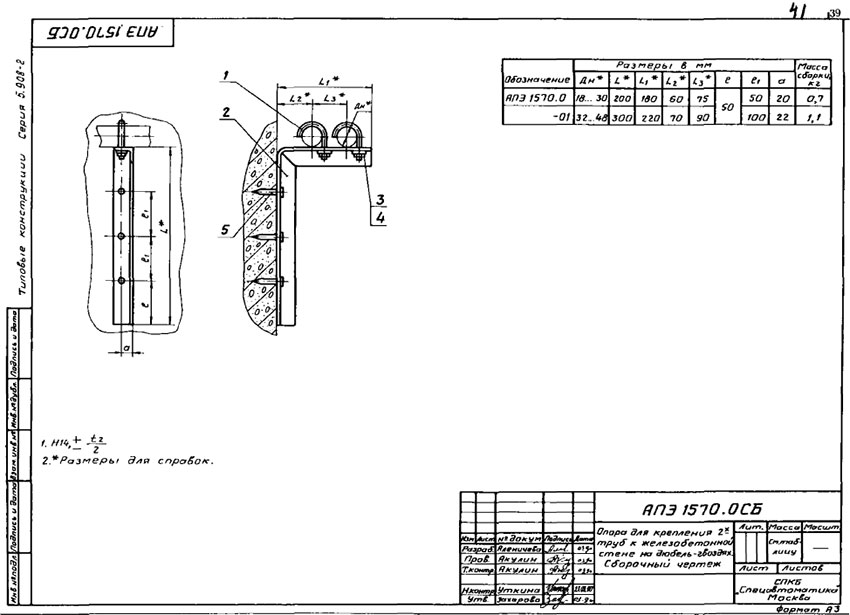

Опора для крепления трубопроводов АПЭ 1570.0
Конструкция и размеры
Таблица №20
| Обозначение | Размеры в мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | l | l₁ | d | ||
| АПЭ 1570.0 | 18…30 | 200,0 | 180,0 | 60,0 | 75,0 | 50,0 | 50,0 | 20,0 | 0,70 |
| АПЭ 1570.0-01 | 32…48 | 300,0 | 220,0 | 70,0 | 90,0 | 50,0 | 100,0 | 22,0 | 1,10 |

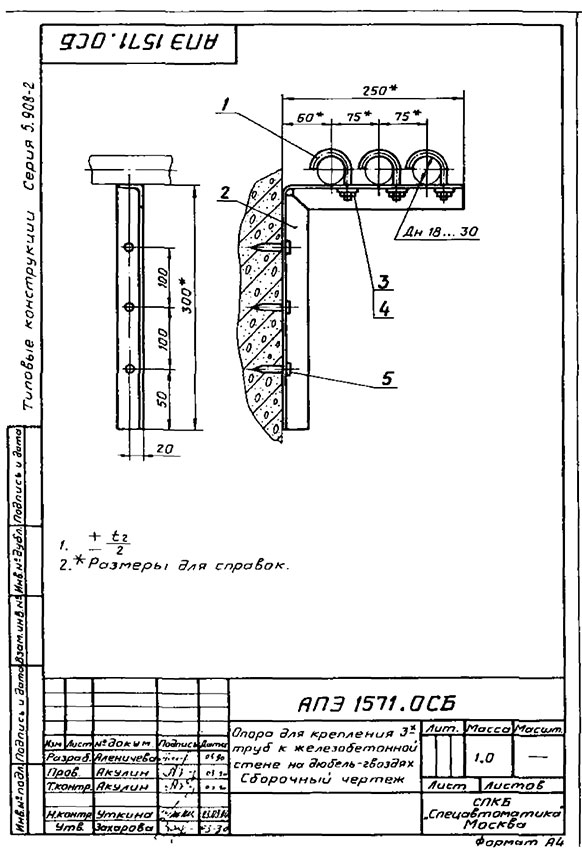

Опора для крепления трубопроводов АПЭ 1571.0
Конструкция и размеры
Таблица №21
| Обозначение | Дн, мм | Масса, кг |
|---|---|---|
| ПЭ 1571.0 | 18…30 | 1,00 |

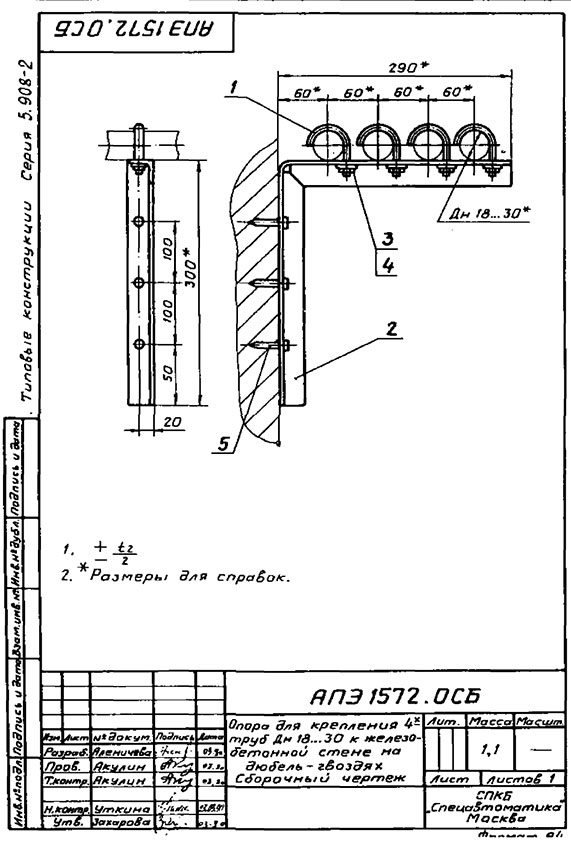

Опора для крепления трубопроводов АПЭ 1572.0
Конструкция и размеры
Таблица №22
| Обозначение | Дн, мм | Масса, кг |
|---|---|---|
| АПЭ 1572.0 | 18…30 | 1,10 |

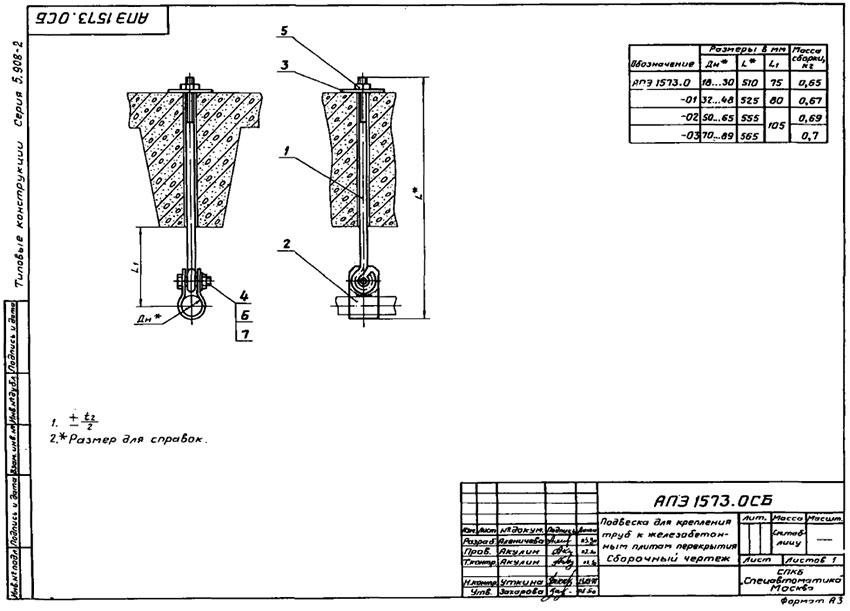

Подвеска для крепления трубопроводов АПЭ 1573.0
Конструкция и размеры
Таблица №23
| Обозначение | Размеры в мм | Масса, кг | ||
|---|---|---|---|---|
| Дн | L | L₁ | ||
| АПЭ 1573.0 | 18…30 | 510,0 | 75,0 | 0,65 |
| АПЭ 1573.0-01 | 32…48 | 525,0 | 80,0 | 0,67 |
| АПЭ 1573.0-02 | 50…65 | 555,0 | 105,0 | 0,69 |
| АПЭ 1573.0-03 | 70…89 | 565,0 | 105,0 | 0,70 |

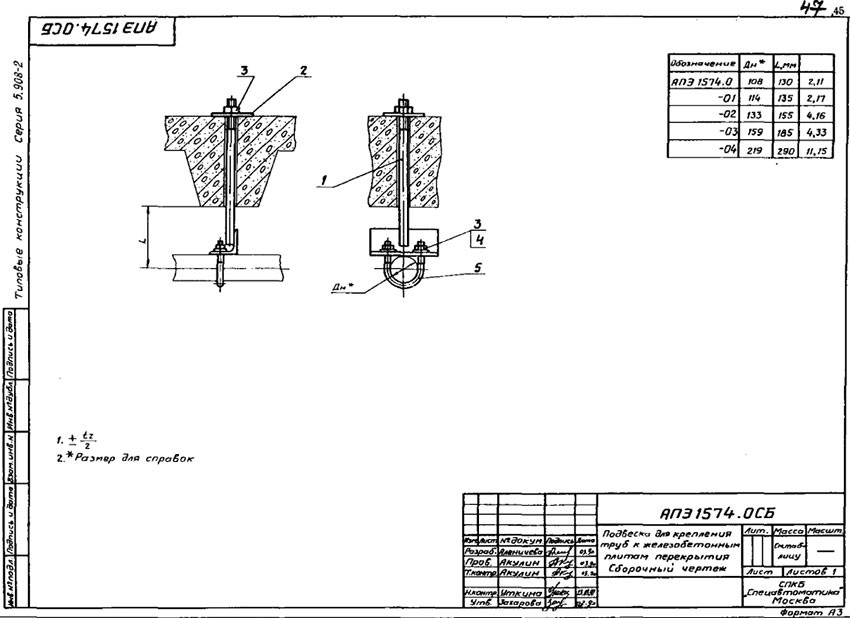

Подвеска для крепления трубопроводов АПЭ 1574.0
Конструкция и размеры
Таблица №24
| Обозначение | Дн, мм | L, мм | Масса, кг |
|---|---|---|---|
| АПЭ 1574.0 | 108 | 130,0 | 2,11 |
| АПЭ 1574.0-01 | 114 | 135,0 | 2,17 |
| АПЭ 1574.0-02 | 133 | 155,0 | 4,16 |
| АПЭ 1574.0-03 | 159 | 185,0 | 4,33 |
| АПЭ 1574.0-04 | 219 | 290,0 | 11,15 |

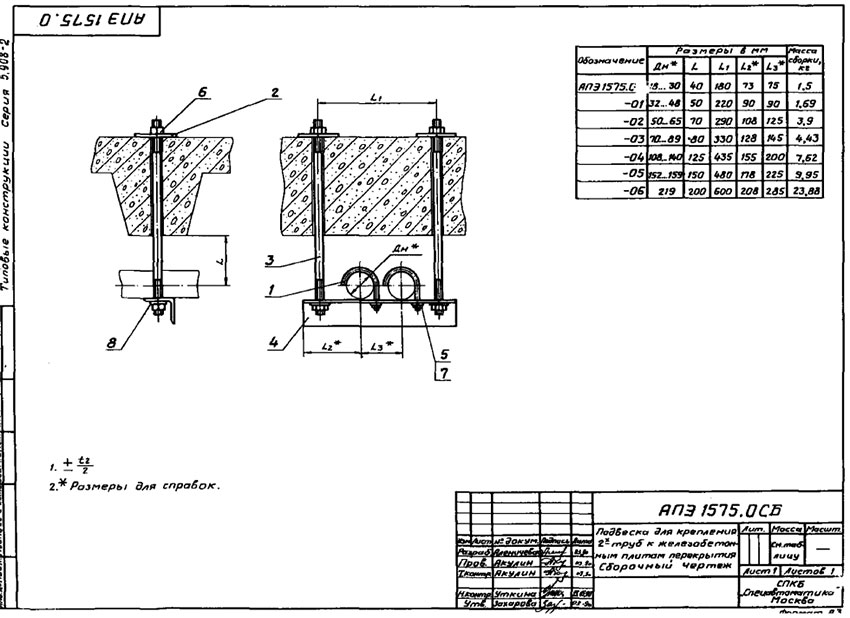

Подвеска для крепления трубопроводов АПЭ 1575.0
Конструкция и размеры
Таблица №25
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | ||
| АПЭ 1575.0 | 18…30 | 40,0 | 180,0 | 73,0 | 75,0 | 1,50 |
| АПЭ 1575.0-01 | 32…48 | 50,0 | 220,0 | 90,0 | 90,0 | 1,89 |
| АПЭ 1575.0-02 | 50…65 | 70,0 | 290,0 | 108,0 | 125,0 | 3,90 |
| АПЭ 1575.0-03 | 70…89 | 80,0 | 330,0 | 128,0 | 145,0 | 4,43 |
| АПЭ 1575.0-04 | 108…140 | 125,0 | 435,0 | 155,0 | 200,0 | 7,62 |
| АПЭ 1575.0-05 | 152…159 | 150,0 | 480,0 | 178,0 | 225,0 | 9,95 |
| АПЭ 1575.0-06 | 219 | 200,0 | 600,0 | 208,0 | 285,0 | 23,88 |

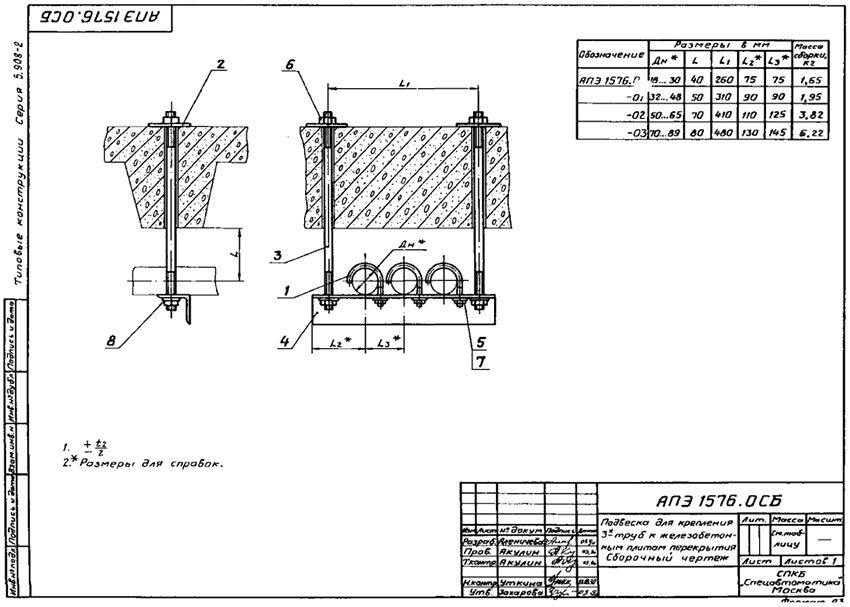

Подвеска для крепления трубопроводов АПЭ 1576.0
Конструкция и размеры
Таблица №26
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | ||
| АПЭ 1576.0 | 18…30 | 40,0 | 260,0 | 75,0 | 75,0 | 1,65 |
| АПЭ 1576.0-01 | 32…48 | 50,0 | 310,0 | 90,0 | 90,0 | 1,95 |
| АПЭ 1576.0-02 | 50…65 | 70,0 | 410,0 | 110,0 | 125,0 | 3,82 |
| АПЭ 1576.0-03 | 70…89 | 80,0 | 480,0 | 130,0 | 145,0 | 6,22 |
Подвеска для крепления трубопроводов АПЭ 1577.0
Конструкция и размеры
Таблица №27
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | ||
| АПЭ 1577.0 | 18…30 | 40,0 | 260,0 | 75,0 | 75,0 | 1,65 |
| АПЭ 1577.0-01 | 32…48 | 50,0 | 310,0 | 90,0 | 90,0 | 1,95 |
| АПЭ 1577.0-02 | 50…65 | 70,0 | 410,0 | 110,0 | 125,0 | 3,82 |
| АПЭ 1577.0-03 | 70…89 | 80,0 | 480,0 | 130,0 | 145,0 | 6,22 |

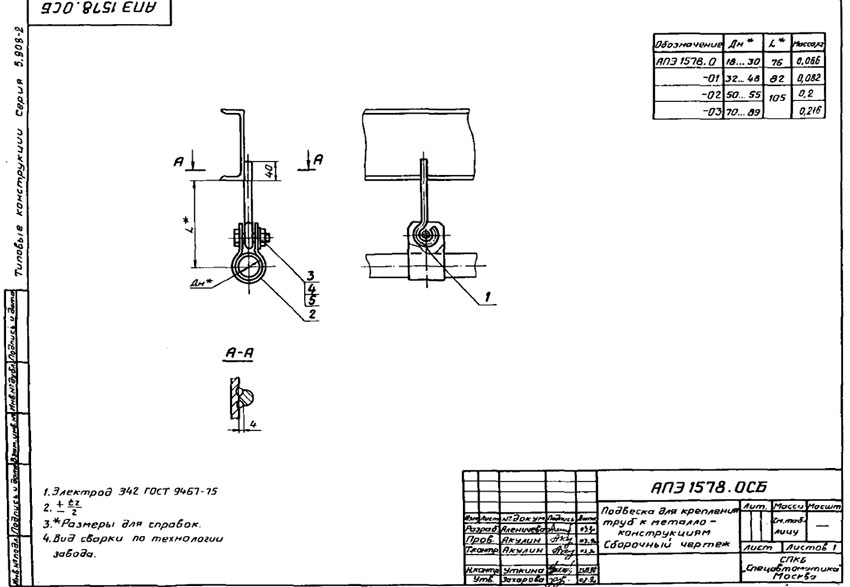

Подвеска для крепления трубопроводов АПЭ 1578.0
Конструкция и размеры
Таблица №28
| Обозначение | Дн, мм | L, мм | Масса, кг |
|---|---|---|---|
| АПЭ 1578.0 | 18…30 | 76,0 | 0,056 |
| АПЭ 1578.0-01 | 32…48 | 82,0 | 0,082 |
| АПЭ 1578.0-02 | 50…65 | 105,0 | 0,200 |
| АПЭ 1578.0-03 | 70…89 | 105,0 | 0,216 |

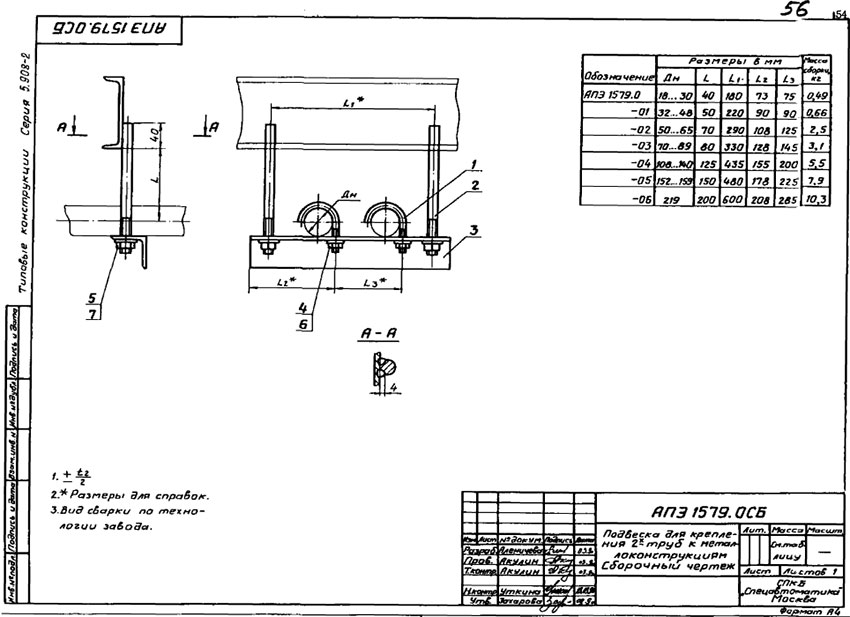

Подвеска для крепления трубопроводов АПЭ 1579.0
Конструкция и размеры
Таблица №29
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | ||
| АПЭ 1579.0 | 18…30 | 40,0 | 180,0 | 73,0 | 75,0 | 0,49 |
| АПЭ 1579.0-01 | 32…48 | 50,0 | 220,0 | 90,0 | 90,0 | 0,66 |
| АПЭ 1579.0-02 | 50…65 | 70,0 | 290,0 | 108,0 | 125,0 | 2,50 |
| АПЭ 1579.0-03 | 70…89 | 80,0 | 330,0 | 128,0 | 145,0 | 3,10 |
| АПЭ 1579.0-04 | 108…140 | 125,0 | 435,0 | 155,0 | 200,0 | 5,50 |
| АПЭ 1579.0-05 | 152…159 | 150,0 | 480,0 | 178,0 | 225,0 | 7,90 |
| АПЭ 1579.0-06 | 219 | 200,0 | 600,0 | 208,0 | 285,0 | 10,30 |

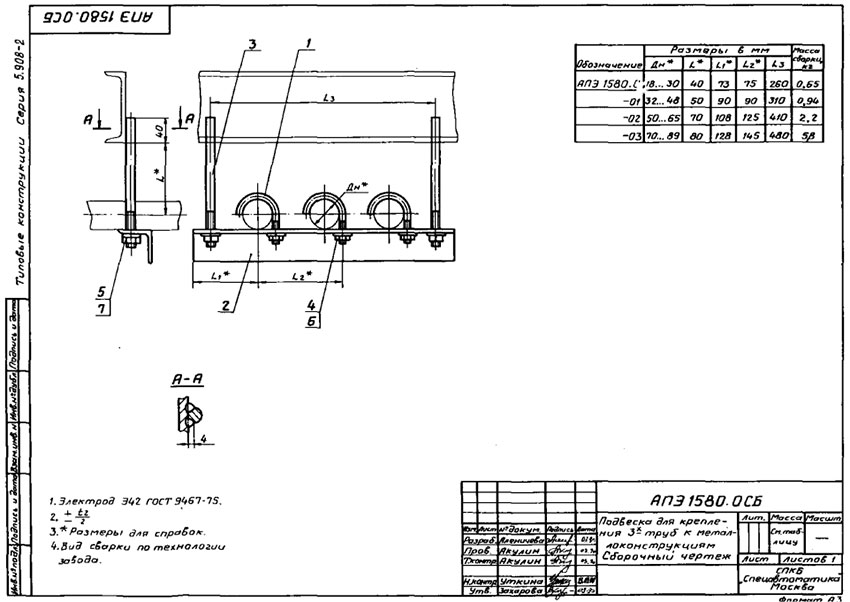

Подвеска для крепления трубопроводов АПЭ 1580.0
Конструкция и размеры
Таблица №30
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | ||
| АПЭ 1580.0 | 18…30 | 40,0 | 73,0 | 75,0 | 260,0 | 0,65 |
| АПЭ 1580.0-01 | 32…48 | 50,0 | 90,0 | 90,0 | 310,0 | 0,94 |
| АПЭ 1580.0-02 | 50…65 | 70,0 | 108,0 | 125,0 | 410,0 | 2,20 |
| АПЭ 1580.0-03 | 70…89 | 80,0 | 128,0 | 145,0 | 480,0 | 5,80 |

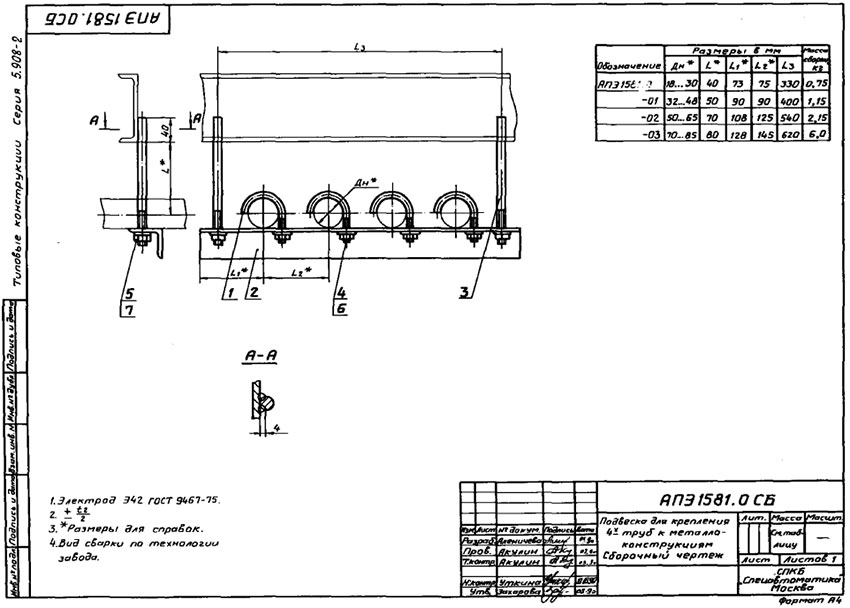

Подвеска для крепления трубопроводов АПЭ 1581.0
Конструкция и размеры
Таблица №31
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | ||
| АПЭ 1581.0 | 18…30 | 40,0 | 73,0 | 75,0 | 330,0 | 0,75 |
| АПЭ 1581.0-01 | 32…48 | 50,0 | 90,0 | 90,0 | 400,0 | 1,15 |
| АПЭ 1581.0-02 | 50…65 | 70,0 | 108,0 | 125,0 | 540,0 | 2,15 |
| АПЭ 1581.0-03 | 70…89 | 80,0 | 123,0 | 145,0 | 620,0 | 6,00 |

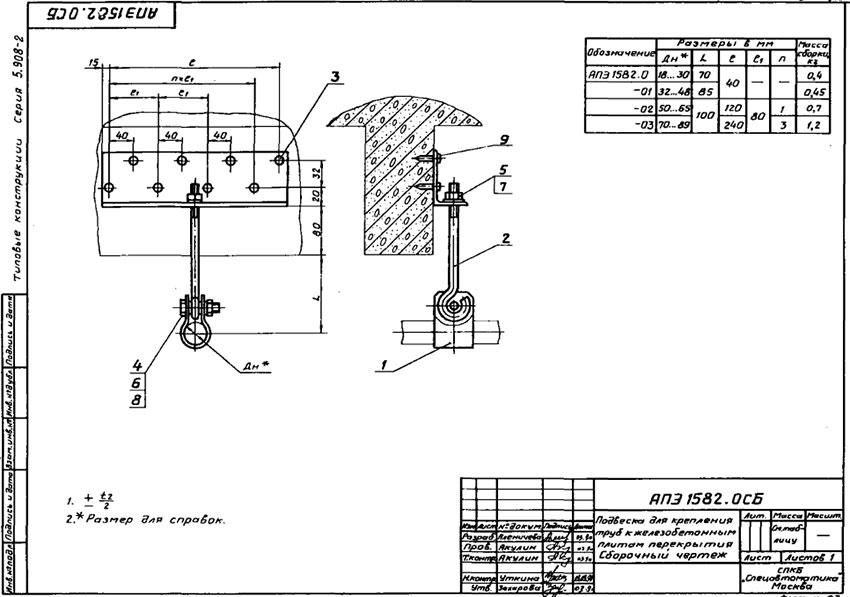

Подвеска для крепления трубопроводов АПЭ 1582.0
Конструкция и размеры
Таблица №32
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | l | l₁ | h | ||
| АПЭ 1582.0 | 18…30 | 70,0 | 40,0 | -- | -- | 0,40 |
| АПЭ 1582.0-01 | 32…48 | 85,0 | 40,0 | -- | -- | 0,45 |
| АПЭ 1582.0-02 | 50…65 | 100,0 | 120,0 | 80,0 | 1,0 | 0,70 |
| АПЭ 1582.0-03 | 70…89 | 100,0 | 240,0 | 80,0 | 3,0 | 1,20 |

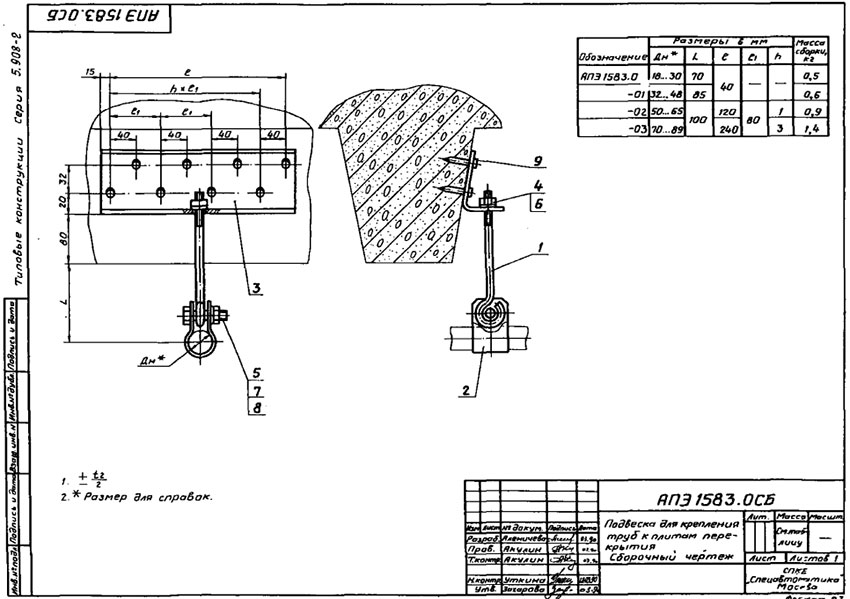

Подвеска для крепления трубопроводов АПЭ 1583.0
Конструкция и размеры
Таблица №33
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | l | l₁ | h | ||
| АПЭ 1583.0 | 18…30 | 70,0 | 40,0 | -- | -- | 0,50 |
| АПЭ 1583.0-01 | 32…48 | 85,0 | 40,0 | -- | -- | 0,60 |
| АПЭ 1583.0-02 | 50…65 | 100,0 | 120,0 | 80,0 | 1,0 | 0,90 |
| АПЭ 1583.0-03 | 70…89 | 100,0 | 240,0 | 80,0 | 3,0 | 1,40 |

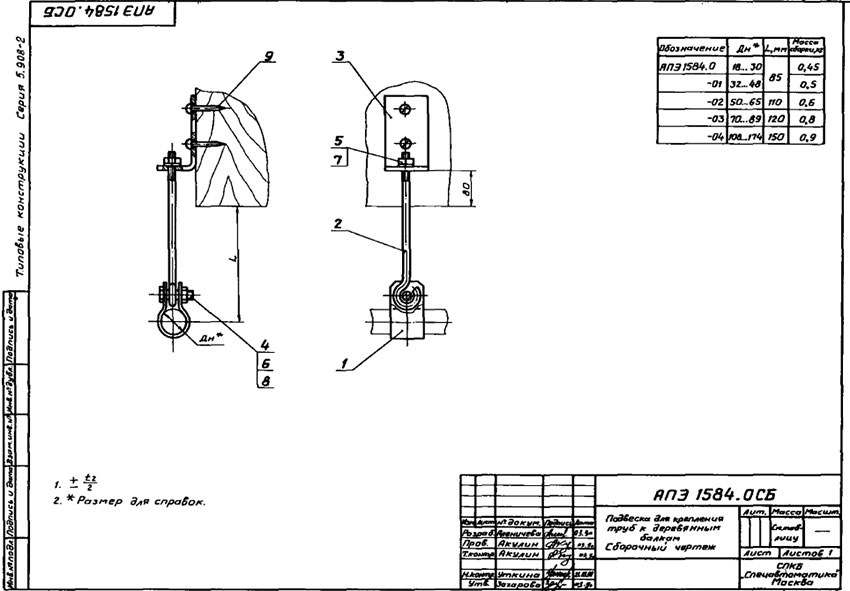

Подвеска для крепления трубопроводов АПЭ 1584.0
Конструкция и размеры
Таблица №34
| Обозначение | Дн, мм | L, мм | Масса, кг |
|---|---|---|---|
| АПЭ 1584.0 | 18…30 | 85,0 | 0,45 |
| АПЭ 1584.0-01 | 32…48 | 85,0 | 0,50 |
| АПЭ 1584.0-02 | 50…65 | 110,0 | 0,60 |
| АПЭ 1584.0-03 | 70…89 | 120,0 | 0,80 |
| АПЭ 1584.0-04 | 108…140 | 150,0 | 0,90 |

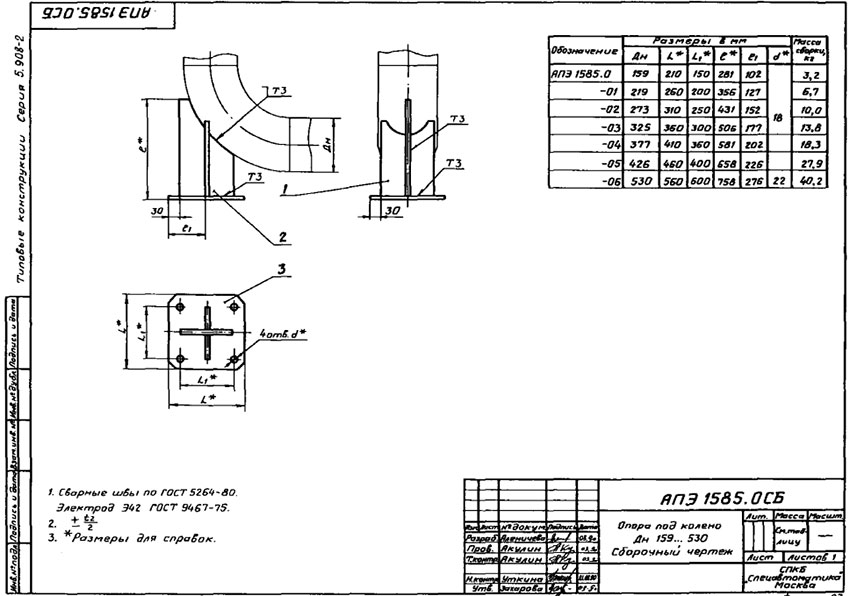

Опора под колено АПЭ 1585.0
Конструкция и размеры
Таблица №35
| Обозначение | Размеры в мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|
| Дн | L | L₁ | l | l₁ | d | ||
| АПЭ 1585.0 | 159 | 210,0 | 150,0 | 281,0 | 102,0 | 18,0 | 3,20 |
| АПЭ 1585.0-01 | 219 | 260,0 | 200,0 | 356,0 | 127,0 | 18,0 | 6,70 |
| АПЭ 1585.0-02 | 273 | 310,0 | 250,0 | 431,0 | 152,0 | 18,0 | 10,00 |
| АПЭ 1585.0-03 | 325 | 360,0 | 300,0 | 506,0 | 177,0 | 18,0 | 13,80 |
| АПЭ 1585.0-04 | 377 | 410,0 | 360,0 | 581,0 | 202,0 | 18,0 | 18,30 |
| АПЭ 1585.0-05 | 426 | 460,0 | 400,0 | 658,0 | 226,0 | 18,0 | 27,90 |
| АПЭ 1585.0-06 | 530 | 560,0 | 600,0 | 758,0 | 276,0 | 22,0 | 40,20 |

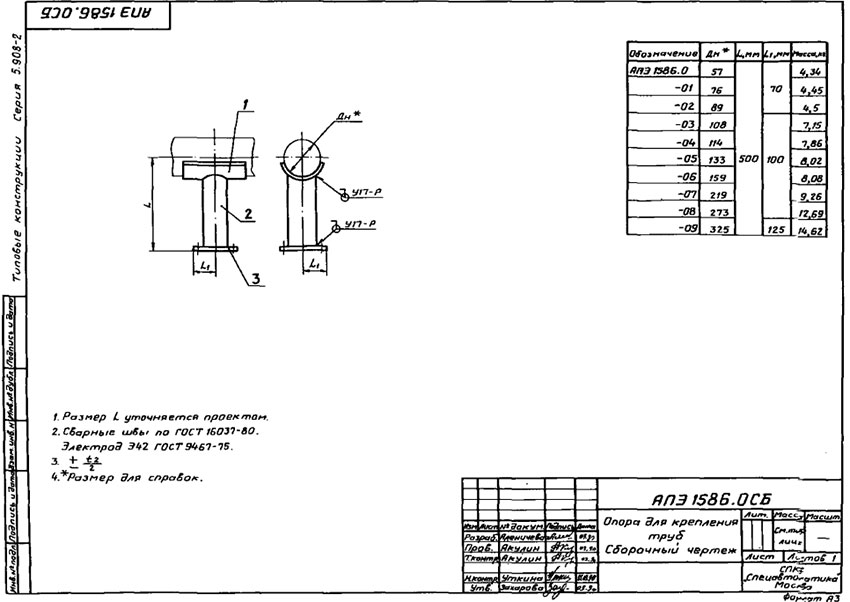

Опора для крепления трубопроводов АПЭ 1586.0
Конструкция и размеры
Таблица №36
| Обозначение | Дн, мм | L, мм | L₁, мм | Масса, кг |
|---|---|---|---|---|
| АПЭ 1586.0 | 57 | 500,0 | 70,0 | 4,34 |
| АПЭ 1586.0-01 | 76 | 500,0 | 70,0 | 4,45 |
| АПЭ 1586.0-02 | 89 | 500,0 | 70,0 | 4,50 |
| АПЭ 1586.0-03 | 108 | 500,0 | 100,0 | 7,15 |
| АПЭ 1586.0-04 | 114 | 500,0 | 100,0 | 7,86 |
| АПЭ 1586.0-05 | 133 | 500,0 | 100,0 | 8,02 |
| АПЭ 1586.0-06 | 159 | 500,0 | 100,0 | 8,08 |
| АПЭ 1586.0-07 | 219 | 500,0 | 100,0 | 9,26 |
| АПЭ 1586.0-08 | 273 | 500,0 | 100,0 | 12,69 |
| АПЭ 1586.0-09 | 325 | 500,0 | 125,0 | 14,62 |

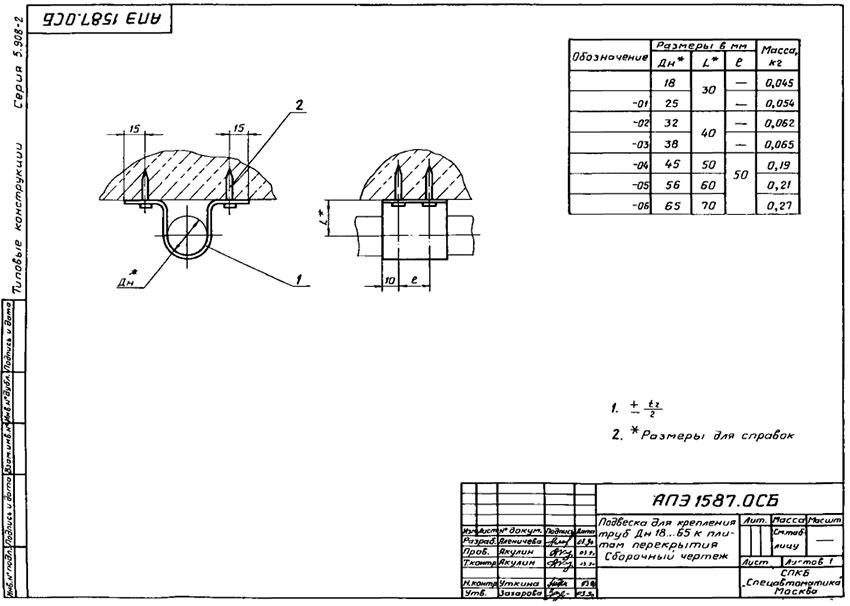

Подвеска для крепления трубопроводов АПЭ 1587.0
Конструкция и размеры
Таблица №37
| Обозначение | Размеры в мм | Масса, кг | ||
|---|---|---|---|---|
| Дн | L | l | ||
| АПЭ 1587.0 | 18 | 30,0 | -- | 0,045 |
| АПЭ 1587.0-01 | 25 | 30,0 | -- | 0,054 |
| АПЭ 1587.0-02 | 32 | 40,0 | -- | 0,062 |
| АПЭ 1587.0-03 | 38 | 40,0 | -- | 0,065 |
| АПЭ 1587.0-04 | 45 | 50,0 | 50,0 | 0,190 |
| АПЭ 1587.0-05 | 56 | 60,0 | 50,0 | 0,210 |
| АПЭ 1587.0-06 | 65 | 70,0 | 50,0 | 0,270 |
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
Вам также может понравиться
