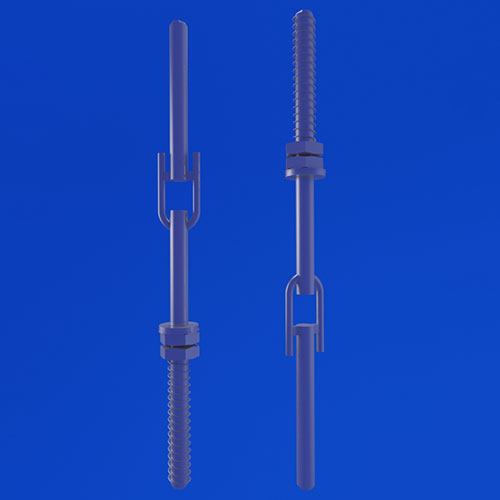

Тяга шарнирная ОСТ 34-10-742-93

от

225 руб./шт

Варианты цен

225 руб./шт

Подробности

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Конструкция и размеры

Выполнение монтажной приварки тяг подвесок приводятся в приложении 2 ОСТ 34-10-723.

Конструкция, основные размеры, допустимые нагрузки, а также материалы деталей должны отвечать тем, что указываются на чертеже и в таблице 1 и 2.

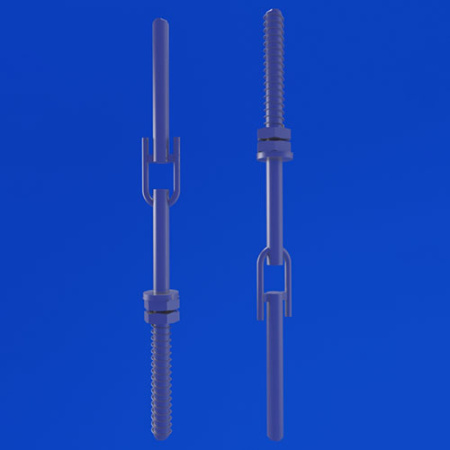

Чертеж тяги шарнирной

чертеж тяги шарнирной

Таблица 1

Размеры в мм
Обозначение тяги шарнирной	Допускаемая нагрузка кН (кгс)	d	L	l	l₁	l₂	B	S	e	g	Масса, кг
01	4,41 (450)	12	795	35	160	600	60	6	10	1	0,9
02			1195			1000					1,3
03			1595			1400					1,6
04			2195			2000					2,2
05			835		200	600					0,9
06			1235			1000					1,3
07			1635			1400					1,7
08			2235			2000					2,2
09	14,71 (1500)	16	899	45	250	600	90	8	12		2,3
10			1299			1000					2,9
11			1699			1400					3,4
12			2299			2000					4,5

Продолжение таблицы 1

Размеры в мм
Обозначение тяги шарнирной	Допускаемая нагрузка кН (кгс)	d	L	l	l₁	l₂	B	S	e	g	Масса, кг
13	23,53 (2400)	20	904	50	250	600	90	8	14	1	3,2
14			1304			1000					4,2
15			1704			1400					5,2
16			2304			2000					6,6
17	33,34 (3400)	24	968	60	300	600	100	10	16		6,0
18			1368			1000					7,0
19			1768			1400					9,0

Продолжение таблицы 1

Размеры в мм
Обозначение тяги шарнирной	Допускаемая нагрузка кН (кгс)	d	L	l	l₁	l₂	B	S	e	g	Масса, кг
20	33,34 (3400)	24	2368	60	300	2000	100	10	16	1	11,0
21			1068		400	600					6,0
22			1468			1000					7,0
23			1868			1400					9,0
24			2468			2000					11,0
25	53,93 (5500)	30	975	80	300	600	120	12	20	2	10,5
26			1375			1000					12,7
27			1775			1400					14,7
28			2375			2000					18,0
29			1175		600	600					11,0
30			1575			1000					13,2
31			1975			1400					15,4

Продолжение таблицы 1

Размеры в мм
Обозначение тяги шарнирной	Допускаемая нагрузка кН (кгс)	d	L	l	l₁	l₂	B	S	e	g	Масса, кг
32	53,93 (5500)	30	2575	80	600	2000	120	12	20	2	18,5
33	78,40 (8000)	36	1290	90	500	600	160	16	25		17,0
34			1690			1000					20,2
35			2090			1400					23,4
36			2690			2000					28,2
37	107,90 (11000)	42	1305	100	600	600	160	16	30		24,1
38			1705			1000					28,4
39			2105			1400					32,8
40			2705			2000					39,3

Пример условного обозначения тяги шарнирной d - 30мм и L - 2575мм: ТЯГА ШИРНИРНАЯ 36 ОСТ 34-10-742.

Размеры для справок, кроме отмеченных *.

Неуказанные предельные отклонения размеров: ± IT14/2.

Остальные технические требования - по ТУ 34-42-10380 и по ОСТ 34-10-723.

Таблица 2

Обозначение тяги шарнирной	Поз. 1 Тяга гладкая 1шт.	Поз. 2 Тяга резьбовая 1шт.	Поз. 3 Ушко 2шт.	Поз. 4 Плита 1шт.	Поз. 5 Гайка 2шт.
	Обозначение по
	2-ОСТ 34-10-729	ОСТ 34-10-739	ОСТ 34-10-729	ОСТ 34-10-740	ГОСТ 5916
01	2-03	3-37	1-01	2-01	М12.8
02	2-05
03	2-07
04	2-10
05	2-03	3-01
06	2-05
07	2-07
08	2-10
09	2-33	3-42	1-02	2-02	М16.8
10	2-35
11	2-37
12	2-40

Продолжение таблицы 2

Обозначение тяги шарнирной	Поз. 1 Тяга гладкая 1шт.	Поз. 2 Тяга резьбовая 1шт.	Поз. 3 Ушко 2шт.	Поз. 4 Плита 1шт.	Поз. 5 Гайка 2шт.
	Обозначение по
	2-ОСТ 34-10-729	ОСТ 34-10-739	ОСТ 34-10-729	ОСТ 34-10-740	ГОСТ 5916
13	2-63	3-53	1-03	2-03	М20.8
14	2-65
15	2-67
16	2-70
17	2-93	3-11	1-04	2-04	М24.8
18	2-95
19	2-97
20	2-100
21	2-93	3-12
22	2-95
23	2-97
24	2-100
25	2-123	3-13	1-05	2-05	М30.8
26	2-125
27	2-127

Продолжение таблицы 2

Обозначение тяги шарнирной	Поз. 1 Тяга гладкая 1шт.	Поз. 2 Тяга резьбовая 1шт.	Поз. 3 Ушко 2шт.	Поз. 4 Плита 1шт.	Поз. 5 Гайка 2шт.
	Обозначение по
	2-ОСТ 34-10-729	ОСТ 34-10-739	ОСТ 34-10-729	ОСТ 34-10-740	ГОСТ 5916
28	2-130	3-13	1-05	2-05	М30.8
29	2-123	3-15
30	2-125
31	2-127
32	2-130
33	2-153	3-17	1-06	2-06	М36.8
34	2-155
35	2-157
36	2-160
37	2-183	3-20	1-07	2-07	М42.8
38	2-185
39	2-187
40	2-190

Информационные данные

Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.

Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова

Взамен ОСТ 34-42-742-85

Ссылочные нормативно-технические документы

Обозначение НТД, на которые дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 5915-70	Таблица 2
ТУ 34-42-10380-83	п.3.3
ОСТ 34-10-723-93	п.3.3
ОСТ 34-10-729-93	Таблица 2
ОСТ 34-10-739-93	Таблица 2
ОСТ 34-10-740-93	Таблица 2

Цены на тяга шарнирная ОСТ 34-10-742-93

№	Наименование	Допускаемая нагрузка, кН	Высота изделия, мм	Масса изделия, кг	Стоимость за ед., руб.
1	01 ОСТ 34-10-742-93	4,41	795	0,9	225,00
2	02 ОСТ 34-10-742-93	4,41	1 195	1,3	318,00
3	03 ОСТ 34-10-742-93	4,41	1 595	1,6	384,00
4	04 ОСТ 34-10-742-93	4,41	2 195	2,2	533,00
5	05 ОСТ 34-10-742-93	4,41	835	0,9	225,00
6	06 ОСТ 34-10-742-93	4,41	1 235	1,3	318,00
7	07 ОСТ 34-10-742-93	4,41	1 635	1,7	402,00
8	08 ОСТ 34-10-742-93	4,41	2 235	2,2	533,00
9	09 ОСТ 34-10-742-93	14,71	899	2,3	543,00
10	10 ОСТ 34-10-742-93	14,71	1 299	2,9	701,00
11	11 ОСТ 34-10-742-93	14,71	1 699	3,4	795,00
12	12 ОСТ 34-10-742-93	14,71	2 299	4,5	1 047,00
13	13 ОСТ 34-10-742-93	23,53	904	3,2	748,00
14	14 ОСТ 34-10-742-93	23,53	1 304	4,2	982,00
15	15 ОСТ 34-10-742-93	23,53	1 704	5,2	1 215,00
16	16 ОСТ 34-10-742-93	23,53	2 304	6,6	1 543,00
17	17 ОСТ 34-10-742-93	33,34	968	6	1 402,00
18	18 ОСТ 34-10-742-93	33,34	1 368	7	1 636,00
19	19 ОСТ 34-10-742-93	33,34	1 768	9	2 020,00
20	20 ОСТ 34-10-742-93	33,34	2 368	11	2 468,00
21	21 ОСТ 34-10-742-93	33,34	1 068	6	1 402,00
22	22 ОСТ 34-10-742-93	33,34	1 468	7	1 636,00
23	23 ОСТ 34-10-742-93	33,34	1 868	9	2 020,00
24	24 ОСТ 34-10-742-93	33,34	2 468	11	2 468,00
25	25 ОСТ 34-10-742-93	53,93	975	10,5	2 355,00
26	26 ОСТ 34-10-742-93	53,93	1 375	12,7	2 795,00
27	27 ОСТ 34-10-742-93	53,93	1 775	14,7	3 290,00
28	28 ОСТ 34-10-742-93	53,93	2 375	18	4 038,00
29	29 ОСТ 34-10-742-93	53,93	1 175	11	2 468,00
30	30 ОСТ 34-10-742-93	53,93	1 575	13,2	2 963,00
31	31 ОСТ 34-10-742-93	53,93	1 975	15,4	3 449,00
