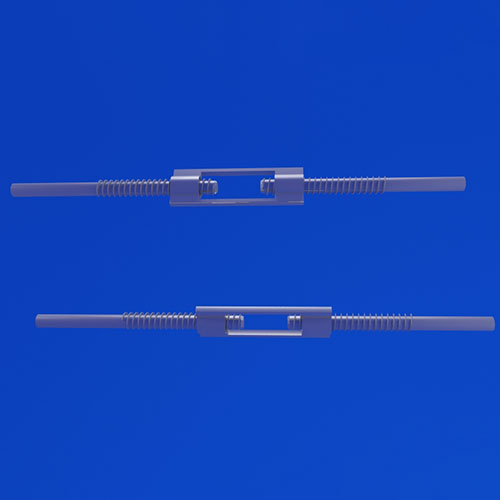

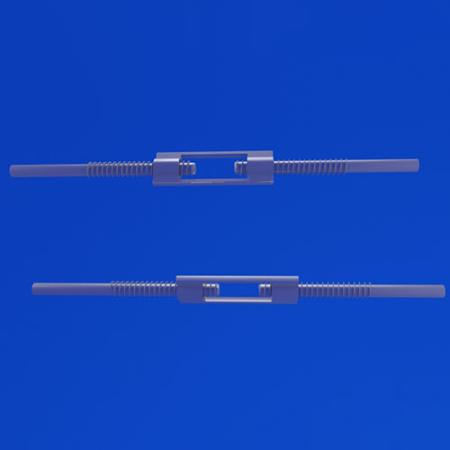

Тяги резьбовые с муфтой ОСТ 34-10-739-93

от

300 руб./шт

Варианты цен

300 руб./шт

Подробности

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Конструкция и размеры

Конструкционные особенности и размеры, допустимые нагрузки и материалы деталей должны отвечать тем, что указываются на чертеже 1 и в таблицах 1 и 2.

Чертеж 1 и таблица 1

чертеж 1 Тяга

Размеры в мм
Обознаяение тяг резьбовых с муфтой	Допускаемая нагрузка кН (кгс)	d	d1	L	l	lа	Масса, кг
01	4,4 (450)	12	М12-8g	705	300	150	1,2
02	14,7 (1500)	15	М16-8g				2,4
03	23,5 (2400)	20	М20-8g				3,3
04	33,3 (3400)	24	М24-8g			200	5,6
05	53,9 (5500)	30	М30-8g				10,2
06	78,4 (8000)	36	М36-8g				11,9
07	102,9 (11000)	42	М42-8g	905	400	250	22,0
08	147,1 (15000)	48	М48-8g				28,1
09	196,1 (20000)	56	М56-8g				36,0

Таблица 2

Обозначение тяг резьбовых с муфтой	Поз. 1 Муфта 1 шт.	Поз.2 Муфта сварная 1 шт.	Поз. 3 Тяга 1 шт.	Поз. Тяга левая 1 шт.
Обозначение тяг резьбовых с муфтой	Обозначение по ОСТ 34-10-739
01	1-01	—	3-02	3-28
02	1-02	—	3-05	3-09
03	1-03	—	3-08	3-30
04	1-04	—	3-11	3-31
05	1-05	—	3-13	3-32
06	1-06	—	3-16	3-33
07	—	2-07	3-19	3-34
08	—	2-08	3-22	3-35
09	—	2-09	3-25	3-36

Пример условного обозначения резьбовых тяг М20 мм с муфтой:

Тяги резьбовые с муфтой 03 ОСТ 34-10-739-93.

Размеры для справок, кроме отмеченного *

Прочие технические требования в соответствии с ТУ 34-42-10380 и ОСТ 34-10-723.

Конструкция и размеры должны отвечать тем, что указаны на чертеже 2 и в таблице 3.

Чертеж 2 и таблица 3

чертеж 2 тяга с муфтой

Размеры в мм
Обозначение муфты	Допускаемая нагрузка кН (кгс)	d (7H)	L	l	a	D		b	R	R₀	R₁	R₂	C	e	Масса, кг
Обозначение муфты	Допускаемая нагрузка кН (кгс)	d (7H)	L	l	a	Ном.	Пред. откл.	b	R	R₀	R₁	R₂	C	e	Масса, кг
1-01	4,4 (450)	М12	250	18	32	30	+1	10	15	5,6	4	1,5	1,6	22	0,7
1-02	14,7 (1500)	М16	280	30	42	36		13	20	5,6	4	1,5	2	22	1,5
1-03	23,5 (2400)	М20	280	30	48	42		15	20	7	6	2,5	2,5	32	1,8
1-04	33,3 (3400)	М24	300	40	58	50	+2	19	28	10	8	4,0		42	3,5
1-05	53,9 (5500)	М30	320	50	74	66		25	38	10	8			42	6,9
1-06	78,4 (8000)	М36	320	50	80	72		25	38	12	10		3	56	7,2

Пример условного обозначения муфты резьбовой М20

Муфта 1-03 ОСТ 34-10-739-93

материал – сталь 20 по ГОСТ 1050

Предельное отклонение размеров:

Валов – по h14, прочих - формула предельных отклонений размеров

Прочие технические требования по ТУ 34-10-10380.

Конструкция и размеры муфты сварной должны отвечать тем, что указываются на чертеже 3 и в таблице 4.

Чертеж 3 таблица 4

чертеж 3 тяга с муфтой

Размеры в мм
Обозначение муфты сварной	Допускаемая нагрузка кН (кгс)	d	L	l	b1	b2	e	C	K Пред. откл. +2	Масса, кг
2-01	4,4 (450)	М12-7Н	270	25	16	25	5	1,5	5	0,54
2-02	14,7 (1500)	М16-7Н	270	25	20	30		2	5	0,67
2-03	23,5 (2400)	М20-7Н	300	30	30	40		2,5	6	1,40
2-04	33,3 (3400)	М24-7Н	340	50	30	45	10		8	2,74
2-05	53,9 (5500)	М30-7Н	340	50	36	50	10		8	3,56
2-06	78,4 (8000)	М36-7Н	370	60	36	70	15	3	12	6,74
2-07	107,9 (11000)	М42-7Н	440	80	56	80	15	3	12	13,30
2-08	147,1 (15000)	М48-7Н	440	80	56	90	20	4	16	16,70
2-09	176,1 (20000)	М56-7Н	480	90	63	100	20	4	16	20,50

Пример условного обозначения сварной муфты для тяг диаметром 20 мм:

Муфта сварная 2-03 ОСТ 34-10-739-93.

* Справочные размеры

Электрод типа Э42А по ГОСТ 9467

Неуказанное предельное отклонение размеров по h14 и форула размеров

Прочие технические требования по ТУ 34-10-10380 и ОСТ 34-10-723.

Таблица 5

Обозначение муфты сварной	Поз. 1 Бобышка 2 шт.	Поз. 2 Полоса 2 шт.
Обозначение муфты сварной	Обозначение по ОСТ 34-10-739
2-01	2.1-01	2.2-01
2-02	2.1-02	2.2-02
2-03	2.1-03	2.2-03
2-04	2.1-04	2.2-04
2-05	2.1-05	2.2-05
2-06	2.1-06	2.2-06
2-07	2.1-07	2.2-07
2-08	2.1-08	2.2-08
2-09	2.1-09	2.2-09

Конструкция и размеры бобышки должны отвечать тем, что указываются на чертеже 4 и в таблице 6.

Чертеж 4 и таблица 6

чертеж 4 конструкция бобышки

Обозначение бобышки 2.1-01 2.1-02 2.1-03 2.1-04 2.1-05 2.1-06 2.1-07 2.1-08 2.1-09

Размеры в мм
d	B	L	C	Масса, кг
М12-7Н	25	25	1.6	0,10
М16-7Н	30	25	2	0,14
М20-7Н	40	30	2,5	0,30
М24-7Н	45	50		0,62
М30-7Н	50	50		0,70
М36-7Н	70	60	3	1,83
М42-7Н	80	80	3	3,15
М48-7Н	90	80	4	3,95
М56-7Н	100	90	4	5,82

Пример обозначения:

Бобышка 2.1.-01 ОСТ 34-10-739

Материал – сталь 20 по ГОСТ 1050

Неуказанное предельное отклонение размеров по h14.

Размеры в скобках – после сварки.

Конструкция и размеры полосы должны отвечать тем, что указываются на чертеже 5 и в таблице 7.

Чертеж 5 и таблица 7

чертеж 5 Конструкция полосы

Размеры в мм
Обозначение полосы	B	L	S	Масса, кг
2.2-01	16	260	5	0,16
2.2-02	20	260	5	0,20
2.2-03	30	290	6	0,40
2.2-04	30	320	10	0,73
2.2-05	36	320	12	1,08
2.2-06	36	340	16	1,54
2.2-07	56	400	20	3,50
2.2-08	56	400	25	4,40
2.2-09	63	440	25	4,95

Пример обозначения:

Полоса 2.2.-01 ОСТ 34-10-739-93

* Справочные размеры

Материал: полоса расчет материала или лист расчет листа

Конструкция и размеры тяги резьбовой должны соответствовать тем, что указываются на чертеже 6 и в таблице 8.

Чертеж 6 и таблица 8

чертеж 6 размеры тяги резьбовой

Размеры в мм
Обозначение тяги резьбовой	Допускаемая нагрузка кН (кгс)	d	d1	L	Pa Пред. откл. (Н16)	C	Масса, кг
3-01	4,4 (450)	12	М12-8g	200	100	1,6	0,18
3-02				300	150		0,27
3-03				400	150		0,36
3-04	14,7 (1500)	16	М16-8g	200	100	2,0	0,32
3-05				300	150		0,47
3-06				400	150		0,63
3-07	23,5 (2400)	20	М20-8g	200	100	2,5	0,49
3-08				300	150		0,74
3-09				400	150		0,98
3-10	33,3 (3400)	24	М24-8g	200	100		0,71
3-11				300	200		1,05
3-12				400			1,42
3-13	53,9 (5500)	30	М30-8g	300			1,66
3-14				400			2,22
3-15				500			2,77

Пример условного обозначения тяги резьбовой М20 мм и длиной 400 мм:

Тяга 3-09 ОСТ 34-10-739-93.

Материал тяг – круг расчет круга

Резьба должна отвечать ГОСТ 8724 и ГОСТ 9150, поле допуска на резьбу по ГОСТ 16093, сбег резьбы по ГОСТ 10549.

Информационные материалы

Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.

Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова

Взамен ОСТ 34-42-739-85

Ссылочные нормативно-технические документы

Обозначение НТД, на которые дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 103-76	п.6.2
ГОСТ 1050-88	п.3.1; 5.1; 5.2; 7.1
ГОСТ 1577-81	п.6.1
ГОСТ 2590-88	п.7.1
ГОСТ 8724-81	п.7.2
ГОСТ 9150-88	п.7.2
ГОСТ 10549-80	п.7.2
ГОСТ 16093-81	п.7.2
ГОСТ 19903-74	п.6.2
ТУ 34-42-10380-83	п.2.2; п.3.3; 4.3
ОСТ 34-10-723-93	п.2.2; 4.3
