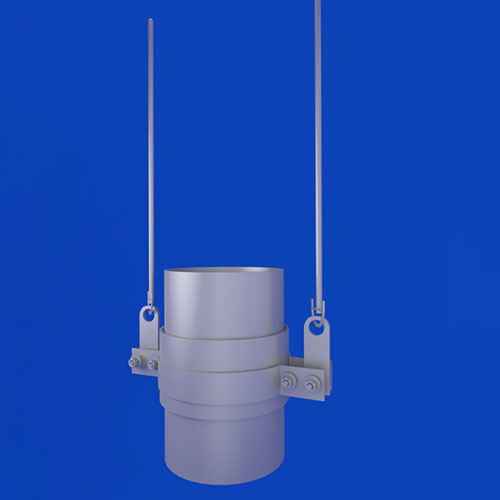

Конструкция и размеры
Конструкция и основные размеры, допустимые нагрузки и материал для деталей должны отвечать тем, что указываются на чертеже 1 и таблице 1 и 2.
Чертеж 1 и таблица 1
.JPG)
| Обозначение хомутов | Допускаемая нагрузка кН (кгс) | Dн | A | A1 | L | B | b | Масса, кг (без учета поз.8) | |
| Для трубопроводов из углеродистой стали | Для трубопроводов из коррозионостойкой стали | ||||||||
| 01 | 02 | 0,9 (90) | 57 | 380 | 100 | 420 | 60 | 8 | 2,30 |
| 03 | 04 | 1,5 (150) | 76 | 420 | 120 | 460 | 2,35 | ||
| 05 | 06 | 2,0 (200) | 89 | 500 | 140 | 540 | 3,62 | ||
| 07 | 08 | 2,9 (300) | 108 | 160 | 70 | 4,30 | |||
| 09 | 10 | 3,8 (390) | 133 | 550 | 180 | 590 | 4,90 | ||
| 11 | 12 | 5,4 (550) | 159 | 600 | 220 | 640 | 90 | 9,10 | |
| 13 | 14 | 11,7 (1200) | 219 | 660 | 300 | 720 | 100 | 12 | 16,20 |
| 15 | 16 | 18,1 (1850) | 273 | 720 | 350 | 780 | 16,60 | ||
Продолжение таблицы 1
| Обозначение хомутов | Допускаемая нагрузка кН (кгс) | Dн | A | A1 | L | B | b | Масса, кг (без учета поз.8) | |
| Для трубопроводов из углеродистой стали | Для трубопроводов из коррозионостойкой стали | ||||||||
| 17 | 18 | 23,5 (2400) | 325 | 750 | 420 | 820 | 120 | 12 | 25,3 |
| 19 | 20 | 28,4 (2900) | 377 | 850 | 470 | 920 | 28,7 | ||
| 21 | 22 | 33,3 (3400) | 425 | 950 | 530 | 1030 | 160 | 16 | 40,5 |
| 23 | 24 | 46,1 (4700) | 530 | 1030 | 630 | 1100 | 44,4 | ||
| 25 | 26 | 630 | 1130 | 730 | 1200 | 49,1 | |||
Таблица 2
| Обозначение хомутов для трубопроводов из стали | Поз.1 Полухомут 2 шт. | Поз.2 Упор 2 шт. | Поз.3 Болт ГОСТ 7758 4 шт. | ||||
| Обозначение по ОСТ 34-10-735 | |||||||
| углерод. | корроз. | углерод. | корроз. | углерод. | корроз. | Сталь 35 | 12Х18Н10Т |
| 01 | — | 1-01 | — | 2-01 | — | М10х45.58 | — |
| — | 02 | — | 1-02 | — | 2-02 | — | М10х45.21 |
| 03 | — | 1-03 | — | 2-03 | — | М10х45.58 | — |
| — | 04 | — | 1-04 | — | 2-04 | — | М10х45.21 |
| 05 | — | 1-05 | — | 2-05 | — | М10х45.58 | — |
| — | 06 | — | 1-06 | — | 2-06 | — | М10х45.21 |
| 07 | — | 1-07 | — | 2-07 | — | М10х45.58 | — |
| — | 08 | — | 1-08 | — | 2-08 | — | М10х45.21 |
| 09 | — | 1-09 | — | 2-09 | — | М10х45.58 | — |
| — | 10 | — | 1-10 | — | 2-10 | — | М10х45.21 |
| 11 | — | 1-11 | — | 2-11 | — | М12х60.58 | — |
| — | 12 | — | 1-12 | — | 2-12 | — | М12х60.21 |
| 13 | — | 1-13 | — | 2-13 | — | М16х70.58 | — |
| — | 14 | — | 1-14 | — | 2-14 | — | М16х70.21 |
| 15 | — | 1-15 | — | 2-15 | — | М16х70.58 | — |
| — | 16 | — | 1-16 | — | 2-16 | — | М16х70.21 |
Пример условного обозначения хомутов для вертикального трубопровода Дн 108 мм, изготовленного из углеродистой стали:
Хомут 108У-07 ОСТ 34-10-736-93.
Для трубопровода из коррозионностойкой стали:
Хомут 108К-08 ОСТ 34-10-736-93
* Величина катета шва К – по наименьшей толщине свариваемых деталей.
** Для трубопроводов из коррозионностойкой стали и упорами из стали 08Х18Н10Т.
Прочие технические требования в соответствии с ТУ 34-42-10380 и ОСТ 34-10-723.
Конструкция и размеры полухомута должны отвечать тем, что указываются на чертеже 2 и в таблице 3.
Чертеж 2
Таблица 3
Пример условного обозначения полухомута с радиусом 29 мм для трубопроводов Дн 57 мм, изготовленного из углеродистой стали:
Полухомут 1-01 ОСТ 34-10-736-93,
Для трубопроводов из коррозионностойкой стали:
Полухомут 1-02 ОСТ 34-10-736-93.
* Размеры для справок.
Неуказанное предельное отклонение размеров
Конструкция и размеры упора должны отвечать тем, что указываются на чертеже 3 и в таблице 4.
Чертеж 3 таблица 4
| Обозначение упора для трубопроводов из стали | Для трубопроводов | R | L | B | S | Масса, кг | ||
| углерод. | коррозион. | Dн | S не менее | |||||
| 2-01 | 2-02 | 57 | 3 | 29 | 30 | 40 | 4 | 0,04 |
| 2-03 | 2-04 | 76 | 38 | 0,05 | ||||
| 2-05 | 2-06 | 89 | 45 | 60 | 0,07 | |||
| 2-07 | 2-08 | 108 | 3,5 | 55 | 50 | 0,10 | ||
| 2-09 | 2-10 | 133 | 67 | 80 | 6 | 0,19 | ||
| 2-11 | 2-12 | 159 | 4,5 | 80 | 70 | 0,26 | ||
| 2-13 | 2-14 | 219 | 6 | 110 | 100 | 100 | 8 | 0,63 |
| 220 | 0,63 | |||||||
| 2-15 | 2-16 | 273 | 138 | 0,63 | ||||
| 2-17 | 2-18 | 325 | 165 | 130 | 0,82 | |||
| 2-19 | 2-20 | 377 | 9 | 190 | 160 | 1,04 | ||
Продолжение таблицы 4
| Обозначение упора для трубопроводов из стали | Для трубопроводов | R | L | B | S | Масса, кг | ||
| углерод. | коррозион. | Dн | S не менее | |||||
| 2-21 | 2-22 | 426 | 7 | 215 | 100 | 175 | 10 | 1,37 |
| 2-23 | 2-24 | 530 | 8 | 266 | 190 | 1,49 | ||
| 2-25 | 2-26 | 630 | 316 | 210 | 1,66 | |||
Пример условного обозначения упора для трубопровода Дн57 мм, изготовленного из углеродистой стали:
Упор 2-01 ОСТ 34-10-736-93
* Справочные размеры
Материал: лист
Для трубопроводов из углеродистой стали с температурой среды до 360 градусов -
лист
Если температура среды свыше 350 градусов – сталь 10К-11 ГОСТ 5520-79 – для ТЭС и 09Г2С или 16ГС по ГОСТ 19282-73 – для АЭС.
Для трубопроводов из коррозионностойкой стали -
Предельные отклонения размеров
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова
Взамен ОСТ 34-42-736-85
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта, подпункта, перечисления, приложения |
| ГОСТ 1577-81 | Табл.3; п.4.2 |
| ГОСТ 5820-79 | Табл.3; п.4.2 |
| ГОСТ 5915-70 | Табл.2 |
| ГОСТ 7360-77 | Табл.3 |
| ГОСТ 7798-70 | Табл.2 |
| ГОСТ 11371-78 | Табл.2 |
| ГОСТ 19281-89 | Табл.3; п.4.2 |
| ГОСТ 19903-74 | Табл.3; п.4.2 |
| ГОСТ 14637-89 | п.4.2 |
| ОСТ 34-10-735-93 | Табл.2 |
| ОСТ 31-10-723-93 | п.2.3 |
| ТУ 34-42-10380-83 | п.2.3 |
Цены на хомут для вертикальных трубопроводов ОСТ 34-10-736-93
| № | Наименование | Допускаемая нагрузка, кН | Диаметр Дн,мм | Длина хомутов, мм | Масса хомутов, кг. | Стоимость за ед., руб. |
| 1 | 57У-01 ОСТ 34-10-736-93 | 0,9 | 57 | 420 | 2.3 | 515,00 |
| 2 | 57К-02 ОСТ 34-10-736-93 | 0,9 | 57 | 420 | 2.3 | 860,00 |
| 3 | 76У-03 ОСТ 34-10-736-93 | 1,5 | 76 | 460 | 2.35 | 533,00 |
| 4 | 76К-04 ОСТ 34-10-736-93 | 1,5 | 76 | 460 | 2.35 | 878,00 |
| 5 | 89У-05 ОСТ 34-10-736-93 | 2 | 89 | 540 | 2.62 | 589,00 |
| 6 | 89К-06 ОСТ 34-10-736-93 | 2 | 89 | 540 | 2.62 | 981,00 |
| 7 | 108У-07 ОСТ 34-10-736-93 | 2,8 | 108 | 540 | 4.3 | 963,00 |
| 8 | 108К-08 ОСТ 34-10-736-93 | 2,8 | 108 | 540 | 4.3 | 1 608,00 |
| 9 | 133У-09 ОСТ 34-10-736-93 | 3,8 | 133 | 590 | 4.9 | 1 094,00 |
| 10 | 133К-10 ОСТ 34-10-736-93 | 3,8 | 133 | 590 | 4.9 | 1 832,00 |
| 11 | 159У-11 ОСТ 34-10-736-93 | 5,4 | 159 | 640 | 9.1 | 2 038,00 |
| 12 | 159К-12 ОСТ 34-10-736-93 | 5,4 | 159 | 640 | 9.1 | 3 355,00 |
| 13 | 219У-13 ОСТ 34-10-736-93 | 11,7 | 219 | 720 | 15.2 | 3 243,00 |
| 14 | 219К-14 ОСТ 34-10-736-93 | 11,7 | 219 | 720 | 15.2 | 5 533,00 |
| 15 | 273У-15 ОСТ 34-10-736-93 | 18,1 | 273 | 780 | 16.6 | 3 561,00 |
| 16 | 273К-16 ОСТ 34-10-736-93 | 18,1 | 273 | 780 | 16.6 | 6 047,00 |
| 17 | 325У-17 ОСТ 34-10-736-93 | 23,5 | 325 | 820 | 25.3 | 5 197,00 |
| 18 | 325К-18 ОСТ 34-10-736-93 | 23,5 | 325 | 820 | 25.3 | 8 972,00 |
| 19 | 377У-19 ОСТ 34-10-736-93 | 28,4 | 377 | 920 | 28.7 | 5 898,00 |
| 20 | 377К-20 ОСТ 34-10-736-93 | 28,4 | 377 | 920 | 28.7 | 10 187,00 |
| 21 | 426У-21 ОСТ 34-10-736-93 | 33,3 | 426 | 1 030 | 40.5 | 7 944,00 |
| 22 | 426К-22 ОСТ 34-10-736-93 | 33,3 | 426 | 1 030 | 40.5 | 13 813,00 |
| 23 | 530У-23 ОСТ 34-10-736-93 | 46,1 | 530 | 1 100 | 44.4 | 8 692,00 |
| 24 | 530К-24 ОСТ 34-10-736-93 | 46,1 | 530 | 1 100 | 44.4 | 15 345,00 |
| 25 | 630У-25 ОСТ 34-10-736-93 | 46,1 | 630 | 1 200 | 49.1 | 9 710,00 |
| 26 | 630К-26 ОСТ 34-10-736-93 | 46,1 | 630 | 1 200 | 49.1 | 16 972,00 |
