Конструкция и размеры
Конструкция и размеры, допустимые нагрузки и материалы деталей должны отвечать тем, что указываются на чертеже и в таблицах 1 и 2.
Исполнение 1, Исполнение 2
Таблица
| Обозначение блоков для трубопроводов из стали** | Допускаемая нагрузка на блок, кН(кгс) | Для трубопроводов | d | L | A | B | H | h | Масса, кг | ||
| углерод. | корроз. | Dн | S, не менее | ||||||||
| 01 | 02 | 0,9 (90) | 57 | 3 | 12 | 725 | 380 | 60 | 150 | 30 | 6,2 |
| 03 | 04 | 1,5 (150) | 76 | 3 | 12 | 725 | 420 | 60 | 150 | 30 | 6,3 |
| 05 | 06 | 2,0 (200) | 89 | 3 | 12 | 725 | 500 | 60 | 150 | 60 | 6,7 |
| 07 | 08 | 2,9 (300) | 108 | 3,5 | 12 | 725 | 500 | 70 | 150 | 60 | 8,4 |
| 09 | 10 | 3,8 (390) | 133 | 4 | 12 | 725 | 550 | 70 | 150 | 80 | 8,9 |
| 11 | 12 | 5,4 (550) | 159 | 4,5 | 16 | 735 | 600 | 90 | 150 | 80 | 17,1 |
| 13 | 14 | 11,7 (1200) | 219 | 6 | 16 | 735 | 660 | 100 | 150 | 100 | 23,2 |
| 15 | 16 | 18,1 (1850) | 273 | 6 | 16 | 735 | 720 | 100 | 150 | 100 | 24,6 |
| 17 | 18 | 23,5 (2400) | 325 | 6 | 16 | 735 | 760 | 120 | 150 | 100 | 33,3 |
| 19 | 20 | 28,4 (2900) | 377 | 9 | 16 | 735 | 860 | 120 | 150 | 100 | 36,8 |
| 21 | 22 | 33,3 (3400) | 426 | 7 | 20 | 750 | 960 | 150 | 180 | 100 | 52,4 |
| 23 | 24 | 46,1 (4700) | 530 | 8 | 20 | 750 | 1030 | 150 | 180 | 100 | 56,4 |
| 25 | 26 | 46,1 (4700) | 630 | 8 | 20 | 750 | 1130 | 150 | 180 | 100 | 61,1 |
Продолжение таблицы
Конструкция и размеры
Конструкция и размеры, допустимые нагрузки и материалы деталей должны отвечать тем, что указываются на чертеже и в таблицах 1 и 2.
Исполнение 1, Исполнение 2
Таблица
| Обозначение блоков для трубопроводов из стали** | Допускаемая нагрузка на блок, кН(кгс) | Для трубопроводов | d | L | A | B | H | h | Масса, кг | ||
| углерод. | корроз. | Dн | S, не менее | ||||||||
| 01 | 02 | 0,9 (90) | 57 | 3 | 12 | 725 | 380 | 60 | 150 | 30 | 6,2 |
| 03 | 04 | 1,5 (150) | 76 | 3 | 12 | 725 | 420 | 60 | 150 | 30 | 6,3 |
| 05 | 06 | 2,0 (200) | 89 | 3 | 12 | 725 | 500 | 60 | 150 | 60 | 6,7 |
| 07 | 08 | 2,9 (300) | 108 | 3,5 | 12 | 725 | 500 | 70 | 150 | 60 | 8,4 |
| 09 | 10 | 3,8 (390) | 133 | 4 | 12 | 725 | 550 | 70 | 150 | 80 | 8,9 |
| 11 | 12 | 5,4 (550) | 159 | 4,5 | 16 | 735 | 600 | 90 | 150 | 80 | 17,1 |
| 13 | 14 | 11,7 (1200) | 219 | 6 | 16 | 735 | 660 | 100 | 150 | 100 | 23,2 |
| 15 | 16 | 18,1 (1850) | 273 | 6 | 16 | 735 | 720 | 100 | 150 | 100 | 24,6 |
| 17 | 18 | 23,5 (2400) | 325 | 6 | 16 | 735 | 760 | 120 | 150 | 100 | 33,3 |
| 19 | 20 | 28,4 (2900) | 377 | 9 | 16 | 735 | 860 | 120 | 150 | 100 | 36,8 |
| 21 | 22 | 33,3 (3400) | 426 | 7 | 20 | 750 | 960 | 150 | 180 | 100 | 52,4 |
| 23 | 24 | 46,1 (4700) | 530 | 8 | 20 | 750 | 1030 | 150 | 180 | 100 | 56,4 |
| 25 | 26 | 46,1 (4700) | 630 | 8 | 20 | 750 | 1130 | 150 | 180 | 100 | 61,1 |
Продолжение таблицы
| Обозначение блоков для трубопроводов из стали** | Допускаемая нагрузка на блок, кН(кгс) | Для трубопроводов | d | L | A | B | H | h | Масса, кг | ||
| углерод. | корроз. | Dн | S, не менее | ||||||||
| 27 | 28 | 0,9 (90) | 57 | 3 | 12 | 1025 | 380 | 60 | 150 | 30 | 4,2 |
| 29 | 30 | 1,5 (150) | 76 | 3 | 12 | 1025 | 420 | 60 | 150 | 30 | 4,3 |
| 31 | 32 | 2,0 (200) | 89 | 3 | 12 | 1025 | 500 | 60 | 150 | 60 | 4,7 |
| 33 | 34 | 2,9 (300) | 108 | 3,5 | 12 | 1025 | 500 | 70 | 150 | 60 | 6,4 |
| 35 | 36 | 3,8 (390) | 133 | 4 | 12 | 1025 | 550 | 70 | 150 | 80 | 6,9 |
| 37 | 38 | 5,4 (550) | 159 | 4,5 | 16 | 1030 | 600 | 90 | 150 | 80 | 15,1 |
| 39 | 40 | 11,7 (1200) | 219 | 6 | 16 | 1030 | 660 | 100 | 150 | 100 | 21,2 |
| 41 | 42 | 18,1 (1850) | 273 | 6 | 16 | 1030 | 720 | 100 | 150 | 100 | 22,6 |
| 43 | 44 | 23,5 (2400) | 325 | 6 | 16 | 1030 | 760 | 120 | 150 | 100 | 31,3 |
| 45 | 46 | 28,4 (2900) | 377 | 9 | 16 | 1030 | 860 | 120 | 150 | 100 | 34,7 |
| 47 | 48 | 33,3 (3400) | 426 | 7 | 20 | 1040 | 960 | 150 | 180 | 100 | 50,5 |
| 49 | 50 | 46,1 (4700) | 530 | 8 | 20 | 1040 | 1030 | 150 | 180 | 100 | 54,5 |
| 51 | 52 | 46,1 (4700) | 630 | 8 | 20 | 1040 | 1130 | 150 | 180 | 100 | 59,1 |

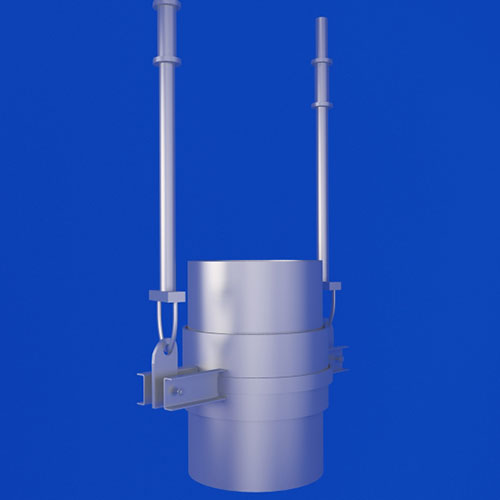

Пример условного обозначения хомутового блока подвески с муфтой для трубопровода Дн 426 мм, из углеродистой стали:
Блок подвески 426 У-21 ОСТ 34-10-728
Из коррозионно-стойкой стали:
Блок подвески 426 К-22 ОСТ 34-10-728
* Величина катета шва К – по минимальной толщине свариваемых деталей.
** Для трубопровода из коррозионно-стойкой стали применять хомуты из углеродистой стали с прокладкой и упором из стали по ОСТ 34-10-735 и ОСТ 34-10-736.
Прочие технические требования в соответствии с ТУ 34-42-10380 и ТУ 34-10-723.
Таблица № 2
| Обозначение блоков | Испол. | Поз.1 Блок подвески, 2шт | Поз.2 Хомут, 1шт | |
| обозначение по | ||||
| ОСТ 34-10-730 | ОСТ 34-10-736 | |||
| углерод. | коррозион. | |||
| 01 | 1 | 01 | 01 | |
| 02 | 1 | 01 | 02 | |
| 03 | 1 | 01 | 03 | |
| 04 | 1 | 01 | 04 | |
| 05 | 1 | 01 | 05 | |
| 06 | 1 | 01 | 06 | |
| 07 | 1 | 01 | 07 | |
| 08 | 1 | 01 | 08 | |
| 09 | 1 | 01 | 09 | |
| 10 | 1 | 01 | 10 | |
| 11 | 1 | 03 | 11 | |
| 12 | 1 | 03 | 12 | |
| 13 | 1 | 03 | 13 | |
| 14 | 1 | 03 | 14 | |
| 15 | 1 | 03 | 15 | |
| 16 | 1 | 03 | 16 | |
| 17 | 1 | 03 | 17 | |
| 18 | 1 | 03 | 18 | |
| 19 | 1 | 03 | 19 | |
| 20 | 1 | 03 | 20 | |
| 21 | 1 | 05 | 21 | |
| 22 | 1 | 05 | 22 | |
| 23 | 1 | 05 | 23 | |
Продолжение таблицы №2
| Обозначение блоков | Испол. | Поз.1 Блок подвески, 2шт | Поз.2 Хомут, 1шт | |
| обозначение по | ||||
| ОСТ 34-10-730 | ОСТ 34-10-736 | |||
| углерод. | коррозион. | |||
| 24 | 1 | 05 | 24 | |
| 25 | 1 | 05 | 25 | |
| 26 | 1 | 05 | 26 | |
| 27 | 2 | 02 | 01 | |
| 28 | 2 | 02 | 02 | |
| 29 | 2 | 02 | 03 | |
| 30 | 2 | 02 | 04 | |
| 31 | 2 | 02 | 05 | |
| 32 | 2 | 02 | 06 | |
| 33 | 2 | 02 | 07 | |
| 34 | 2 | 02 | 08 | |
| 35 | 2 | 02 | 09 | |
| 36 | 2 | 02 | 10 | |
| 37 | 2 | 04 | 11 | |
| 38 | 2 | 04 | 12 | |
| 39 | 2 | 04 | 13 | |
| 40 | 2 | 04 | 14 | |
| 41 | 2 | 04 | 15 | |
| 42 | 2 | 04 | 16 | |
| 43 | 2 | 04 | 17 | |
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова
Взамен ОСТ 34-42-728-85
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта, подпункта, перечисления, приложения |
| ОСТ 34-10-783-93 | 2.3. |
| ОСТ 34-10-732-93 | Таблица 2 |
| ОСТ 34-10-735-93 | 2.2. |
| ОСТ 34-10-785-93 | 2.2. Таблица 2 |
| ТУ 34-42-10380-83 | 2.3. |
| Обозначение блоков для трубопроводов из стали** | Допускаемая нагрузка на блок, кН(кгс) | Для трубопроводов | d | L | A | B | H | h | Масса, кг | ||
| углерод. | корроз. | Dн | S, не менее | ||||||||
| 27 | 28 | 0,9 (90) | 57 | 3 | 12 | 1025 | 380 | 60 | 150 | 30 | 4,2 |
| 29 | 30 | 1,5 (150) | 76 | 3 | 12 | 1025 | 420 | 60 | 150 | 30 | 4,3 |
| 31 | 32 | 2,0 (200) | 89 | 3 | 12 | 1025 | 500 | 60 | 150 | 60 | 4,7 |
| 33 | 34 | 2,9 (300) | 108 | 3,5 | 12 | 1025 | 500 | 70 | 150 | 60 | 6,4 |
| 35 | 36 | 3,8 (390) | 133 | 4 | 12 | 1025 | 550 | 70 | 150 | 80 | 6,9 |
| 37 | 38 | 5,4 (550) | 159 | 4,5 | 16 | 1030 | 600 | 90 | 150 | 80 | 15,1 |
| 39 | 40 | 11,7 (1200) | 219 | 6 | 16 | 1030 | 660 | 100 | 150 | 100 | 21,2 |
| 41 | 42 | 18,1 (1850) | 273 | 6 | 16 | 1030 | 720 | 100 | 150 | 100 | 22,6 |
| 43 | 44 | 23,5 (2400) | 325 | 6 | 16 | 1030 | 760 | 120 | 150 | 100 | 31,3 |
| 45 | 46 | 28,4 (2900) | 377 | 9 | 16 | 1030 | 860 | 120 | 150 | 100 | 34,7 |
| 47 | 48 | 33,3 (3400) | 426 | 7 | 20 | 1040 | 960 | 150 | 180 | 100 | 50,5 |
| 49 | 50 | 46,1 (4700) | 530 | 8 | 20 | 1040 | 1030 | 150 | 180 | 100 | 54,5 |
| 51 | 52 | 46,1 (4700) | 630 | 8 | 20 | 1040 | 1130 | 150 | 180 | 100 | 59,1 |
Пример условного обозначения хомутового блока подвески с муфтой для трубопровода Дн 426 мм, из углеродистой стали:
Блок подвески 426 У-21 ОСТ 34-10-728
Из коррозионно-стойкой стали:
Блок подвески 426 К-22 ОСТ 34-10-728
* Величина катета шва К – по минимальной толщине свариваемых деталей.
** Для трубопровода из коррозионно-стойкой стали применять хомуты из углеродистой стали с прокладкой и упором из стали по ОСТ 34-10-735 и ОСТ 34-10-736.
Прочие технические требования в соответствии с ТУ 34-42-10380 и ТУ 34-10-723.
Таблица № 2
| Обозначение блоков | Испол. | Поз.1 Блок подвески, 2шт | Поз.2 Хомут, 1шт | |
| обозначение по | ||||
| ОСТ 34-10-730 | ОСТ 34-10-736 | |||
| углерод. | коррозион. | |||
| 01 | 1 | 01 | 01 | |
| 02 | 1 | 01 | 02 | |
| 03 | 1 | 01 | 03 | |
| 04 | 1 | 01 | 04 | |
| 05 | 1 | 01 | 05 | |
| 06 | 1 | 01 | 06 | |
| 07 | 1 | 01 | 07 | |
| 08 | 1 | 01 | 08 | |
| 09 | 1 | 01 | 09 | |
| 10 | 1 | 01 | 10 | |
| 11 | 1 | 03 | 11 | |
| 12 | 1 | 03 | 12 | |
| 13 | 1 | 03 | 13 | |
| 14 | 1 | 03 | 14 | |
| 15 | 1 | 03 | 15 | |
| 16 | 1 | 03 | 16 | |
| 17 | 1 | 03 | 17 | |
| 18 | 1 | 03 | 18 | |
| 19 | 1 | 03 | 19 | |
| 20 | 1 | 03 | 20 | |
| 21 | 1 | 05 | 21 | |
| 22 | 1 | 05 | 22 | |
| 23 | 1 | 05 | 23 | |
Продолжение таблицы №2
| Обозначение блоков | Испол. | Поз.1 Блок подвески, 2шт | Поз.2 Хомут, 1шт | |
| обозначение по | ||||
| ОСТ 34-10-730 | ОСТ 34-10-736 | |||
| углерод. | коррозион. | |||
| 24 | 1 | 05 | 24 | |
| 25 | 1 | 05 | 25 | |
| 26 | 1 | 05 | 26 | |
| 27 | 2 | 02 | 01 | |
| 28 | 2 | 02 | 02 | |
| 29 | 2 | 02 | 03 | |
| 30 | 2 | 02 | 04 | |
| 31 | 2 | 02 | 05 | |
| 32 | 2 | 02 | 06 | |
| 33 | 2 | 02 | 07 | |
| 34 | 2 | 02 | 08 | |
| 35 | 2 | 02 | 09 | |
| 36 | 2 | 02 | 10 | |
| 37 | 2 | 04 | 11 | |
| 38 | 2 | 04 | 12 | |
| 39 | 2 | 04 | 13 | |
| 40 | 2 | 04 | 14 | |
| 41 | 2 | 04 | 15 | |
| 42 | 2 | 04 | 16 | |
| 43 | 2 | 04 | 17 | |
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова
Взамен ОСТ 34-42-728-85
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта, подпункта, перечисления, приложения |
| ОСТ 34-10-783-93 | 2.3. |
| ОСТ 34-10-732-93 | Таблица 2 |
| ОСТ 34-10-735-93 | 2.2. |
| ОСТ 34-10-785-93 | 2.2. Таблица 2 |
| ТУ 34-42-10380-83 | 2.3. |
