Затвор щитовой глубинный ручной (ЗЩГ) это запорно-регулирующее устройство, является одним из самых распространенных затворов в сравнении с другими. Он устанавливается на значительной глубине и дает возможность контролировать потоки жидкости под землей, а штурвал его управления при этом находится на поверхности.
Строение затвора состоит из:
· корпуса;
· подвижного щита, заслоняющего поток;
· подъёмного устройства с ручным штурвалом.

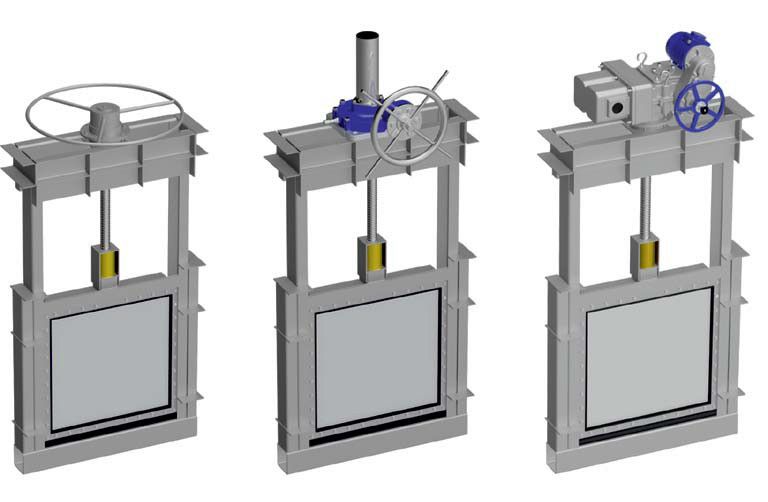

Под конкретного заказчика ЗЩН может быть оборудован механизмом для подъёма на электроприводе или ручным редуктором. Регулировать объём потока жидкости в канале можно путем подъёма или опускания щита, которое происходит посредством муфты привода штурвала.
Для производства самого затвора применяется специальная прочная, устойчивая к износу резина, которая позволяет поддерживать герметичность долгое время, и жидкость протекать не будет.
| Номенклатура |
Размеры окна перекрытия ШхВ, мм |
Общая высота рамы Н, мм |
| Затвор щитовой глубинный ЗЩГ | 300х450 | 2500 |
| 600х600 | 2000 | |
| 800х800 | 2500 | |
| 1000х1000 | 3000 | |
| 1500х1500 | 3500 |
ЗЩГ могут отличаться в зависимости от способа установки:
· заливаемые бетоном;
· крепящиеся анкерами.
ООО «ЗМК» – производитель качественных щитовых затворов, вид и параметры которых заказчик может выбрать под себя. В т.ч. выпускает модели «ХТ», в производстве которых применяют высокопрочные сплавы нержавеющих сталей, применение которых допустимо в агрессивных условиях эксплуатации (каналы шахтных и морских вод, химических металлургических комбинатов, очистных сооружений).
