Затвор щитовой круглый фланцевый ручной (ЗЩКФ) – это запорно-регулирующее устройство. Представляет собой измененный вариант затвора щитового накладного, адаптированный под круглую форму трубы или канала. Согласно ГОСТ №12815, установка данного типа производится путем стыковки фланцев и крепления их болтами или шпильками.
Конструкция включает в себя:
· корпус;
· щит;
· винтообразное подъёмное устройство;
· ручной штурвал.

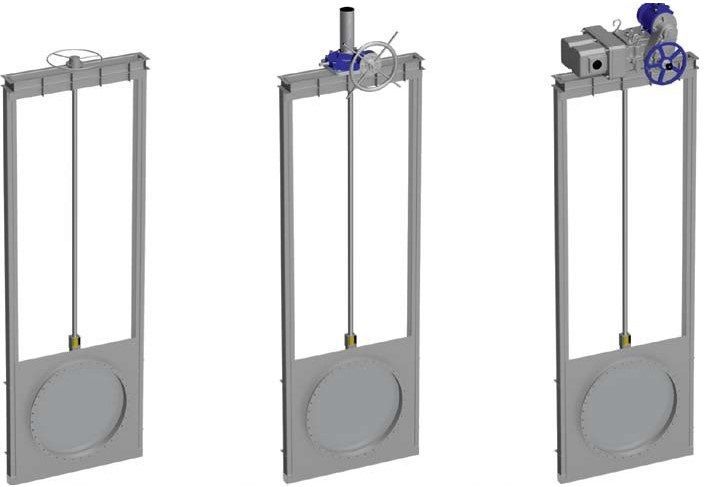

Для удобства подъёмное устройство может быть заменено на ручной редуктор или механизм с электроприводом, если у заказчика есть потребность в этом. Можно регулировать объём потока жидкости в трубе путем подъёма или опускания движимой заслонки (щита), которое происходит посредством вращения штурвала.
В специфической клинковообразной конструкции применяется специализированная прочная малоизнашиваемая резина, позволяющая обеспечить герметичность во время работы. Утечки жидкости исключаются даже при стандартном давлении до 10 м.вод.ст.
| Номенклатура |
Размеры окна перекрытия
, мм |
Общая высота рамы Н, мм |
| Затвор щитовой круглый фланцевый - ЗЩКФ | DN 450 | 1000 |
| DN 600 | 1400 | |
| DN 800 | 1800 | |
| DN 1000 | 2600 |
ООО «ЗМК» – производитель затворов разных габаритов, который предлагает солидный ассортимент затворов каждому покупателю. Чаще других приобретаются модификации, изготовленные из нержавеющих сталей, устойчивых к износу и коррозиям в жестких условиях эксплуатации. Спектр применения широк – это трубопроводы, каналы на металлургических, химических, шахтных, очистных конструкциях.
