Затвор щитовой лотковый (ЗЩЛ) – это запорно-регулирующее устройство, которое еще называют поверхностным, так как он служит для управления потоками в открытых каналах. Также может применятся в камерах атмосферного давления. Очень прост и надежен в эксплуатации.
Конструкция состоит из нескольких элементов:
· корпус;
· подвижная заслонка;
· устройство подъёма заслонки;
· ручной штурвал.

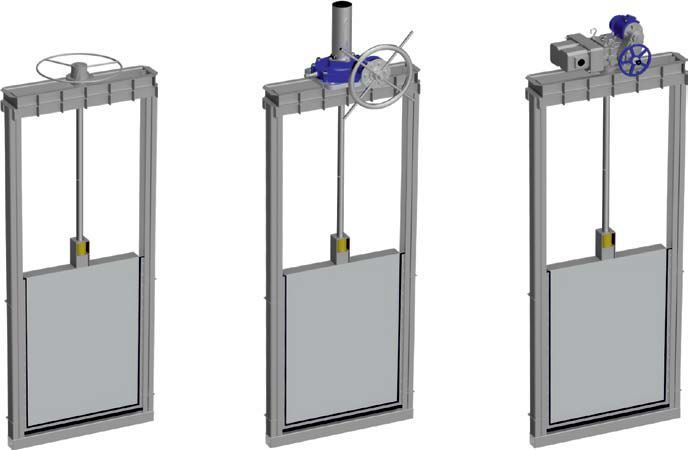

Под заказ подъёмное устройство может быть заменено на ручной редуктор или механизм с электроприводом. Вышеупомянутое устройство регулирует объём потока жидкости в канале путем изменения уровня движимой заслонки, которая приводится в действие от вращения штурвала.
Номенклатура |
Размеры окна перекрытия ШхВ, мм |
Общая высота рамы Н, мм |
Затвор щитовой лотковый - ЗЩЛ | 300х450 | 2000 |
600х600 | 1350 | |
800х1000 | 2200 | |
900х1200 | 2600 | |
1200х1200 | 2800 |
При изготовлении самого затвора применяются специальные материалы: прочная, износоустойчивая резина, которая предотвращает утечку жидкости при работе затвора.
ООО «Завод металлических конструкций» изготавливает качественные щитовые затворы разных габаритов в большом ассортименте. Номенклатура продукции обширна и включает модели «ХТ», для производства которых используют прочные сплавы нержавеющей стали, устойчивые к повреждениям и коррозиям в жестких условиях эксплуатации (камеры давления, каналы на химических металлургических предприятиях).
