Затвор щитовой регулирующий с водосливом (ЗЩРВ) применяется для контроля за уровнем жидкости в канале, не осуществляя полной ее остановки. ЗЩРВ – это единственное устройство, которое не является запором.
Строение затвора представляет собой:
· корпус, еще называемый рамой;
· глухой щит;
· щит с отверстием для стока жидкости;
· подъёмную систему с ручным штурвалом.
Простота и надежность этого затвора проверены в эксплуатации.

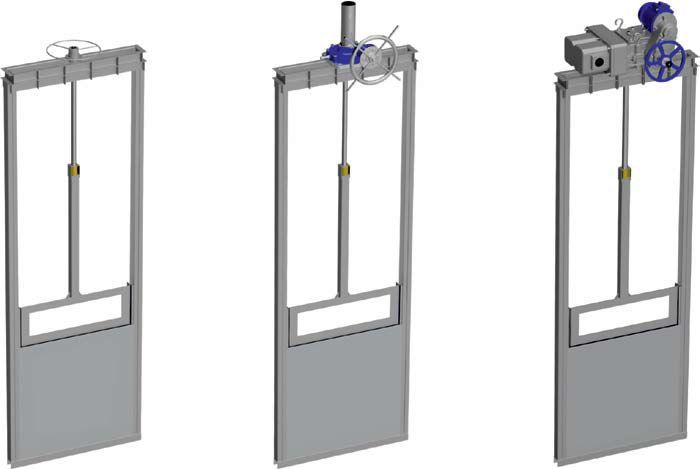

Для уменьшения прикладываемых усилий при вращении штурвала система подъема может быть заменена на ручной редуктор или механизм с электроприводом. При всем этом осуществляется регулировка высоты подъёмной заслонки и степень заполненности водоема или канала.
| Номенклатура |
Размеры окна перекрытия ШхВ, мм |
Общая высота рамы Н, мм |
| Затвор щитовой регулирущий с водосливом - ЗЩРВ | 300х450 | 2500 |
| 600х600 | 2000 | |
| 800х800 | 2500 | |
| 1000х1000 | 3000 | |
| 1500х1500 | 3500 |
ООО «Завод металлических конструкций» выпускает затворы разных габаритов. Имеются модели, в производстве которых используются высокопрочные сплавы металлов, применяемые в разрушительных условиях эксплуатации (каналы морской воды, химических металлургических предприятий, водоемы).
