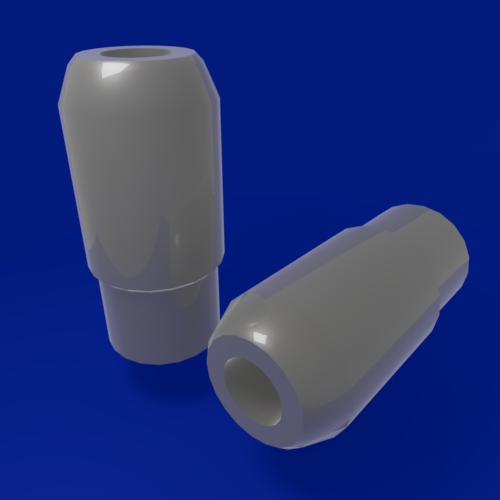

Штуцеры ГОСТ 22792-83

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

На предприятиях нефтехимической промышленности и по производству минеральных удобрений для трубопроводов с линзовым уплотнением применяют штуцера ГОСТ 22790.

Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/с м²) при температуре среды от минус 50 С до плюс 510 С.

Конструкция и размеры, технические требования изготовления штуцеров по ГОСТ 22790.

Чертеж штуцера ГОСТ 22792-83

Таблица — Штуцеры ГОСТ 22792-83 (Размеры в мм)

Условный проход Dy	Исполнение детали	D	D1	D2	s	L	Масса, кг (не более)
6	2	15	11	М14х1,5	4,5	100	0,2
6	2	15	12	М14х1,5	4,5	100	0,2
6	4	15	15	М14х1,5	4,5	100	0,2
10	2	25	18	М24х2	7,0	100	0,4
10	4	25	20	М24х2	7,0	100	0,4
15	2	35	25	М33х2	9,0	110	0,7
15	4	35	35	М33х2	9,0	110	0,7
25	1	45	35	М42х2	9,0	110	0,9
25	2	45	38	М42х2	9,0	110	0,9
25	3	45	45	М42х2	10,0	110	1,0
25	4	50	50	М48х2	12,0	110	1,3
32	1	51	45	М48х2	11,0	110	1,2
32	1	50	45	М48х2	9,0	110	1,1
32	2	51	51	М48х2	11,0	110	1,2
32	2	50	50	М48х2	9,0	110	1,0
32	3	57	57	М56х3	12,0	130	1,8
32	4	68	68	М64х3	16,0	130	2,7
40	1	68	56	М64х3	13,0	130	2,4
40	1	68	57	М64х3	13,0	130	2,4
40	2	68	68	М64х3	12,0	130	2,2
40	3	68	68	М64х3	14,0	130	2,4
40	4	83	83	М80х3	19,0	160	4,8
50	1	83	76	М80х3	14,0	160	3,8
50	2	83	83	М80х3	14,0	160	3,8
50	3	102	102	М100х3	20,0	180	7,3
50	4	102	102	М100х3	22,0	180	7,8
65	1	102	89	М100х3	16,0	180	6,2
65	2	102	102	М100х3	16,0	180	6,2
65	3	114	114	М110х3	22,0	200	10,0
65	4	127	127	М125х4	28,0	200	13,7
80	1	114	114	М110х3	14,0	200	6,9
80	2	127	127	М125х4	18,0	200	9,7
80	3	140	140	М135х4	25,0	200	14,0
80	4	159	159	М155х4	36,0	200	21,9
100	1	127	127	М125х4	14,0	200	7,9
100	2	140	140	М135х4	20,0	200	11,9
100	3	159	159	М155х4	28,0	200	18,1
100	4	180	180	М175х6	40,0	250	34,6
125	1	159	159	М155х4	18,0	250	15,7
125	2	180	180	М175х4	28,0	250	26,9
125	3	194	194	М190х6	36,0	250	31,5
125	4	219	219	М215х6	48,0	250	50,1
150	1	194	194	М190х6	20,0	280	24,1
150	2	219	219	М215х6	32,0	280	41,1
150	3	245	245	М240х6	45,0	330	73,3
150	4	273	273	М265х6	60,0	330	104,1
200	1	245	245	М240х6	25,0	330	44,8
200	2	273	273	М265х6	38,0	330	72,8
200	3	299	299	М295х6	50,0	330	101,4
