Настоящие технические условия распространяются на штуцеры и ниппели для установки приборов и средств автоматизации в дальнейшем именуемые "детали". >
- Штуцеры приварные типа Ш и Шц предназначены для установки отборных устройств давления на технологических трубопроводах, вентилях и ответвлениях от коллекторов и т.п.
- Ниппели типа Н предназначены для соединения фильтра с редуктором и присоединения запорных вентилей к бобышкам.
- Ниппели типа НП применяются в качестве промежуточной детали при переходе с резьбы одного диаметра на резьбу другого диаметра.
Настоящие технические условия устанавливают требования к деталям, изготавливаемым для нужд народного хозяйства и дли поставки на экспорт.
Штуцеры и ниппели рассчитаны на условное давление неагрессивной среды - Ру 16 МПа (160 кгс/см2).
Виды климатического исполнения У3, Т2 для ниппелей типа Н и Ш, У3, Т1 для штуцеров типа Ш и Шц по ГОСТ 15150-69.

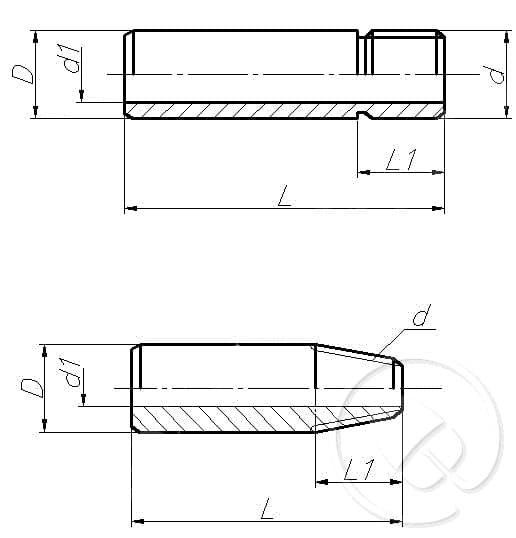

Чертеж штуцера ТУ 36-1118-84
Характеристики штуцера
|
Обозначение |
Резьба d, мм |
Размер, мм |
|||
|
D |
D1 |
L |
L1 |
||
| Штуцер Шц-G1/2 | G1/2-B | 22 | 10 | 80 | 20 |
| Штуцер Шц-G1/4 | G1/2-B | 18 | 6 | 45 | 8 |
| Штуцер Ш-K1/4’’ | K1/4’’ | 14 | 5 | 60 | 9,6 |
| Штуцер Ш-R1/4 | R1/4 | 14 | 5 | 60 | 9,7 |
| Штуцер Ш-K1/2“ | K1/2» | 22 | 10 | 80 | 13,5 |
| Штуцер Ш-R1/2 | R1/2 | 22 | 10 | 80 | 13,2 |
