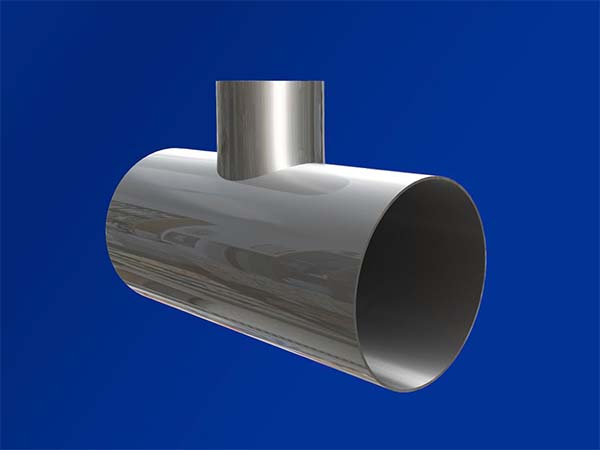

ОСТ 34.10.764-97 распространяется на сварные переходные тройники из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.
Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ.
Чертеж тройника сварного переходного ОСТ 34.10.764-97
Обозначение по ОСТ 34.10.764-97 |
Исп. |
Ру, МПа (кгс/см2) |
Условный проход штуцера dу, мм |
Наружный диаметр корпуса Dн, мм |
Наружный диаметр штуцера dн1, мм |
Толщина стенки корпуса S, мм |
Толщина стенки штуцера S1, мм |
| Тройник переходной 89х4,5-57х3-4,0 001 ОСТ 34.10.764-97 | 1 | 4,0 (40) | 50 | 89 | 57 | 4,5 | 3 |
| Тройник переходной 89х4,5-76х4-4,0 002 ОСТ 34.10.764-97 | 2 | 65 | 76 | 4 | |||
| Тройник переходной 108х6 76х3-4,0 003 ОСТ 34.10.764-97 | 3 | 65 | 108 | 6 | 3 | ||
| Тройник переходной 108х6-89х4,5-4,0 004 ОСТ 34.10.764-97 | 4 | 80 | 89 | 4,5 | |||
| Тройник переходной 108х6-38х2-4,0 005 ОСТ 34.10.764-97 | 5 | 32 | 38 | 2 | |||
| Тройник переходной 108х6-45х2,5-4,0 006 ОСТ 34.10.764-97 | 6 | 40 | 45 | 2,5 | |||
| Тройник переходной 108х6-57х3-4,0 007 ОСТ 34.10.764-97 | 7 | 50 | 57 | 3 | |||
| Тройник переходной 108х6-76х4-4,0 008 ОСТ 34.10.764-97 | 8 | 65 | 76 | 4 | |||
| Тройник переходной 108х6-89х5-4,0 009 ОСТ 34.10.764-97 | 9 | 80 | 89 | 5 | |||
| Тройник переходной 108х6-89х3,5-2,5 010 ОСТ 34.10.764-97 | 10 | 2,5 (25) | 3,5 | ||||
| Тройник переходной 108х6-108х6-4,0 011 ОСТ 34.10.764-97 | 11 | 4,0 (40) | 100 | 108 | 6 | ||
| Тройник переходной 108х6-108х4-2,5 012 ОСТ 34.10.764-97 | 12 | 2,5 (25) | 4 | ||||
| Тройник переходной 159х7-57х3-4,0 013 ОСТ 34.10.764-97 | 13 | 4,0 (40) | 50 | 159 | 57 | 7 | 3 |
| Тройник переходной 159х7-76х3,5-4,0 014 ОСТ 34.10.764-97 | 14 | 65 | 76 | 3,5 | |||
| Тройник переходной 159х7-89х4,5-4,0 015 ОСТ 34.10.764-97 | 15 | 80 | 89 | 4,5 | |||
| Тройник переходной 159х7-108х6-4,0 016 ОСТ 34.10.764-97 | 16 | 100 | 108 | 6 | |||
| Тройник переходной 159х7-133х6-4,0 017 ОСТ 34.10.764-97 | 17 | 125 | 133 | 6 | |||
| Тройник переходной 159х7-133х4-2,5 018 ОСТ 34.10.764-97 | 18 | 2,5 (25) | 4 | ||||
| Тройник переходной 219х9-76х3-4,0 019 ОСТ 34.10.764-97 | 19 | 4,0 (40) | 65 | 219 | 76 | 9 | 3 |
| Тройник переходной 219х9-89х3,5-4,0 020 ОСТ 34.10.764-97 | 20 | 80 | 89 | 3,5 | |||
| Тройник переходной 219х9-108х5-4,0 021 ОСТ 34.10.764-97 | 21 | 100 | 108 | 5 | |||
| Тройник переходной 219х9-133х6-4,0 022 ОСТ 34.10.764-97 | 22 | 125 | 133 | 6 | |||
| Тройник переходной 219х9-159х7-4,0 023 ОСТ 34.10.764-97 | 23 | 150 | 159 | 7 | |||
| Тройник переходной 273х11-76х3-4,0 024 ОСТ 34.10.764-97 | 24 | 4,0 (40) | 65 | 273 | 76 | 11 | 3 |
| Тройник переходной 273х11-89х3,5-4,0 025 ОСТ 34.10.764-97 | 25 | 80 | 89 | 3,5 | |||
| Тройник переходной 273х11-108х4-4,0 026 ОСТ 34.10.764-97 | 26 | 100 | 108 | 4 | |||
| Тройник переходной 273х11-133х6-4,0 027 ОСТ 34.10.764-97 | 27 | 125 | 133 | 6 | |||
| Тройник переходной 273х11-159х7-4,0 028 ОСТ 34.10.764-97 | 28 | 150 | 159 | 7 | |||
| Тройник переходной 273х11-219х11-4,0 029 ОСТ 34.10.764-97 | 29 | 200 | 219 | 11 | |||
| Тройник переходной 325х10-57х3-4,0 030 ОСТ 34.10.764-97 | 30 | 50 | 325 | 57 | 10 | 3 | |
| Тройник переходной 325х11-76х3-4,0 031 ОСТ 34.10.764-97 | 31 | 65 | 76 | 13 | 3 | ||
| Тройник переходной 325х11-89х3,5-4,0 032 ОСТ 34.10.764-97 | 32 | 80 | 89 | 3,5 | |||
| Тройник переходной 325х11-108х4-4,0 033 ОСТ 34.10.764-97 | 33 | 100 | 108 | 4 | |||
| Тройник переходной 325х11-133х6-4,0 034 ОСТ 34.10.764-97 | 34 | 125 | 133 | 6 | |||
| Тройник переходной 325х11-159х7-4,0 035 ОСТ 34.10.764-97 | 35 | 150 | 159 | 7 | |||
| Тройник переходной 325х11-219х11-4,0 036 ОСТ 34.10.764-97 | 36 | 200 | 219 | 11 | |||
| Тройник переходной 325х10-219х7-2,5 037 ОСТ 34.10.764-97 | 37 | 2,5 (25) | 10 | 7 | |||
| Тройник переходной 325х10-273х8-2,5 038 ОСТ 34.10.764-97 | 38 | 250 | 273 | 8 | |||
| Тройник переходной 325х16-273х11-4,0 039 ОСТ 34.10.764-97 | 39 | 4,0 (40) | 16 | 11 | |||
| Тройник переходной 377х11-57х3-4,0 040 ОСТ 34.10.764-97 | 40 | 50 | 377 | 57 | 11 | 3 | |
| Тройник переходной 377х15-76х3-4,0 041 ОСТ 34.10.764-97 | 41 | 65 | 76 | 15 | 3 | ||
| Тройник переходной 377х15-89х3,5-4,0 042 ОСТ 34.10.764-97 | 42 | 80 | 89 | 3,5 | |||
| Тройник переходной 377х15-108х4-4,0 043 ОСТ 34.10.764-97 | 43 | 100 | 108 | 4 | |||
| Тройник переходной 377х15-133х4-4,0 044 ОСТ 34.10.764-97 | 44 | 125 | 133 | ||||
| Тройник переходной 377х15-159х7-4,0 045 ОСТ 34.10.764-97 | 45 | 150 | 159 | 7 | |||
| Тройник переходной 377х15-219х9-4,0 046 ОСТ 34.10.764-97 | 46 | 200 | 219 | 9 | |||
| Тройник переходной 377х15-273х14-4,0 047 ОСТ 34.10.764-97 | 47 | 250 | 273 | 14 | |||
| Тройник переходной 377х11-273х8-2,5 048 ОСТ 34.10.764-97 | 48 | 2,5 (25) | 11 | 8 | |||
| Тройник переходной 377х18-325х13-4,0 049 ОСТ 34.10.764-97 | 49 | 4,0 (40) | 300 | 325 | 18 | 13 | |
| Тройник переходной 377х11-325х10-2,5 050 ОСТ 34.10.764-97 | 50 | 2,5 (25) | 11 | 10 | |||
| Тройник переходной 426х12-38х2-4,0 051 ОСТ 34.10.764-97 | 51 | 4,0 (40) | 32 | 426 | 38 | 12 | 2 |
| Тройник переходной 426х12-45х2,5-4,0 052 ОСТ 34.10.764-97 | 52 | 40 | 45 | 2,5 | |||
| Тройник переходной 426х12-57х3-4,0 053 ОСТ 34.10.764-97 | 53 | 50 | 57 | 3 | |||
| Тройник переходной 426х16-76х3-4,0 054 ОСТ 34.10.764-97 | 54 | 65 | 76 | 16 | |||
| Тройник переходной 426х16-89х3,5-4,0 055 ОСТ 34.10.764-97 | 55 | 80 | 89 | 3,5 | |||
| Тройник переходной 426х16-108х4-4,0 056 ОСТ 34.10.764-97 | 56 | 100 | 108 | 4 | |||
| Тройник переходной 426х16-133х4-4,0 057 ОСТ 34.10.764-97 | 57 | 125 | 133 | ||||
| Тройник переходной 426х16-159х7-4,0 058 ОСТ 34.10.764-97 | 58 | 150 | 159 | 7 | |||
| Тройник переходной 426х16-219х11-4,0 059 ОСТ 34.10.764-97 | 59 | 200 | 219 | 11 | |||
| Тройник переходной 426х16-273х14-4,0 063 ОСТ 34.10.764-97 | 60 | 250 | 273 | 14 | |||
| Тройник переходной 426х12-273х8-2,5 061 ОСТ 34.10.764-97 | 61 | 2,5 (25) | 12 | 8 | |||
| Тройник переходной 426х10-273х8-1,6 062 ОСТ 34.10.764-97 | 62 | 1,6 (16) | 10 | ||||
| Тройник переходной 426х22-325х8-4,0 063 ОСТ 34.10.764-97 | 63 | 4,0 (40) | 300 | 325 | 22 | ||
| Тройник переходной 426х16-325х8-2,5 064 ОСТ 34.10.764-97 | 64 | 2,5 (25) | 16 | ||||
| Тройник переходной 426х10-325х8-2,5 065 ОСТ 34.10.764-97 | 65 | 1,6 (16) | 10 | ||||
| Тройник переходной 426х22-377х15-4,0 066 ОСТ 34.10.764-97 | 66 | 4,0 (40) | 350 | 377 | 22 | 15 | |
| Тройник переходной 426х12-377х15-2,5 067 ОСТ 34.10.764-97 | 67 | 2,5 (25) | 12 | 11 | |||
| Тройник переходной 426х10-377х9-1,6 068 ОСТ 34.10.764-97 | 68 | 1,6 (16) | 10 | 9 | |||
| Тройник переходной 530х11-133х4-2,5 069 ОСТ 34.10.764-97 | 69 | 2,5 (25) | 125 | 530 | 133 | 11 | 4 |
| Тройник переходной 530х11-159х5-2,5 070 ОСТ 34.10.764-97 | 70 | 150 | 159 | 5 | |||
| Тройник переходной 530х11-133х4-2,5 071 ОСТ 34.10.764-97 | 71 | 200 | 219 | 7 | |||
| Тройник переходной 530х11-273х8-2,5 072 ОСТ 34.10.764-97 | 72 | 250 | 273 | 8 | |||
| Тройник переходной 530х11-325х10-2,5 073 ОСТ 34.10.764-97 | 73 | 300 | 325 | 10 | |||
| Тройник переходной 530х11-325х8-1,6 074 ОСТ 34.10.764-97 | 74 | 1,6 (16) | 8 | ||||
| Тройник переходной 530х14-377х9-2,5 075 ОСТ 34.10.764-97 | 75 | 2,5 (25) | 350 | 377 | 14 | 9 | |
| Тройник переходной 530х11-377х9-1,6 076 ОСТ 34.10.764-97 | 76 | 1,6 (16) | 11 | ||||
| Тройник переходной 530х14-426х10-2,5 077 ОСТ 34.10.764-97 | 77 | 2,5 (25) | 400 | 426 | 14 | 10 | |
| Тройник переходной 530х11-426х9-1,6 078 ОСТ 34.10.764-97 | 78 | 1,6 (16) | 11 | 9 | |||
| Тройник переходной 630х10-219х7-1,6 079 ОСТ 34.10.764-97 | 79 | 200 | 630 | 219 | 10 | 7 | |
| Тройник переходной 630х10-273х8-1,6 080 ОСТ 34.10.764-97 | 80 | 250 | 273 | 8 | |||
| Тройник переходной 630х14-325х8-2,5 081 ОСТ 34.10.764-97 | 81 | 2,5 (25) | 300 | 325 | 14 | ||
| Тройник переходной 630х10-325х5-1,6 082 ОСТ 34.10.764-97 | 82 | 1,6 (16) | 10 | ||||
| Тройник переходной 630х14-377х11-2,5 083 ОСТ 34.10.764-97 | 83 | 2,5 (25) | 350 | 377 | 14 | 11 | |
| Тройник переходной 630х10-219х7-1,6 084 ОСТ 34.10.764-97 | 84 | 1,6 (16) | 12 | 9 | |||
| Тройник переходной 630х14-426х12-2,5 085 ОСТ 34.10.764-97 | 85 | 2,5 (25) | 400 | 426 | 14 | 12 | |
| Тройник переходной 630х12-426х9-1,6 086 ОСТ 34.10.764-97 | 86 | 1,6 (16) | 400 | 12 | 9 | ||
| Тройник переходной 630х18-530х8-2,5 087 ОСТ 34.10.764-97 | 87 | 2,5 (25) | 500 | 530 | 18 | 8 | |
| Тройник переходной 630х12-530х11-1,6 088 ОСТ 34.10.764-97 | 88 | 1,6 (16) | 12 | 11 | |||
| Тройник переходной 630х10-530х8-1,0 089 ОСТ 34.10.764-97 | 89 | 1,0 (10) | 10 | 8 | |||
| Тройник переходной 720х11-108х4-2,5 090 ОСТ 34.10.764-97 | 90 | 2,5 (25) | 100 | 720 | 108 | 11 | 4 |
| Тройник переходной 720х11-133х4-2,5 091 ОСТ 34.10.764-97 | 91 | 125 | 133 | 4 | |||
| Тройник переходной 720х11-159х5-2,5 092 ОСТ 34.10.764-97 | 92 | 150 | 159 | 5 | |||
| Тройник переходной 720х11-219х9-2,5 093 ОСТ 34.10.764-97 | 93 | 200 | 219 | 9 | |||
| Тройник переходной 720х14-273х8-2,5 094 ОСТ 34.10.764-97 | 94 | 250 | 273 | 14 | 8 | ||
| Тройник переходной 720х14-273х8-1,6 095 ОСТ 34.10.764-97 | 95 | 1,6 (16) | |||||
| Тройник переходной 720х11-325х8-1,6 096 ОСТ 34.10.764-97 | 96 | 300 | 325 | 11 | |||
| Тройник переходной 720х9-325х8-2,5 097 ОСТ 34.10.764-97 | 97 | 2,5 (25) | 9 | ||||
| Тройник переходной 720х14-377х10-2,5 098 ОСТ 34.10.764-97 | 98 | 350 | 377 | 14 | 10 | ||
| Тройник переходной 720х14-377х15-1,6 099 ОСТ 34.10.764-97 | 99 | 1,6 (16) | 15 | ||||
| Тройник переходной 720х18-426х9-2,5 100 ОСТ 34.10.764-97 | 100 | 2,5 (25) | 400 | 426 | 18 | 9 | |
| Тройник переходной 720х11-426х9-1,6 101 ОСТ 34.10.764-97 | 101 | 1,6 (16) | 11 | ||||
| Тройник переходной 720х18-530х11-2,5 102 ОСТ 34.10.764-97 | 102 | 2,5 (25) | 500 | 530 | 18 | 11 | |
| Тройник переходной 720х14-530х8-1,6 103 ОСТ 34.10.764-97 | 103 | 1,6 (16) | 14 | 8 | |||
| Тройник переходной 720х18-630х14-2,5 104 ОСТ 34.10.764-97 | 104 | 2,5 (25) | 600 | 630 | 18 | 14 | |
| Тройник переходной 720х14-630х10-1,6 105 ОСТ 34.10.764-97 | 105 | 1,6 (16) | 14 | 10 | |||
| Тройник переходной 720х11-630х8-1,0 106 ОСТ 34.10.764-97 | 106 | 1,0 (10) | 11 | 8 | |||
| Тройник переходной 820х14-219х7-2,5 107 ОСТ 34.10.764-97 | 107 | 2,5 (25) | 200 | 820 | 219 | 14 | 7 |
| Тройник переходной 820х14-273х11-2,5 108 ОСТ 34.10.764-97 | 108 | 250 | 273 | 11 | |||
| Тройник переходной 820х9-273х8-1,6 109 ОСТ 34.10.764-97 | 109 | 1,6 (16) | 9 | 8 | |||
| Тройник переходной 820х14-325х13-2,5 110 ОСТ 34.10.764-97 | 110 | 2,5 (25) | 300 | 325 | 14 | 13 | |
| Тройник переходной 820х11-325х8-1,6 111 ОСТ 34.10.764-97 | 111 | 1,6 (16) | 11 | 8 | |||
| Тройник переходной 820х18-377х9-2,5 112 ОСТ 34.10.764-97 | 112 | 2,5 (25) | 350 | 377 | 18 | 9 | |
| Тройник переходной 820х11-377х9-1,6 113 ОСТ 34.10.764-97 | 113 | 1,6 (16) | 11 | ||||
| Тройник переходной 820х18-426х9-2,5 114 ОСТ 34.10.764-97 | 114 | 2,5 (25) | 400 | 426 | 18 | ||
| Тройник переходной 820х12-426х14-1,6 115 ОСТ 34.10.764-97 | 115 | 1,6 (16) | 12 | 14 | |||
| Тройник переходной 820х18-530х14-2,5 116 ОСТ 34.10.764-97 | 116 | 2,5 (25) | 500 | 530 | 18 | 14 | |
| Тройник переходной 820х11-530х11-1,6 117 ОСТ 34.10.764-97 | 117 | 1,6 (16) | 11 | 11 | |||
| Тройник переходной 820х22-630х12-2,5 118 ОСТ 34.10.764-97 | 118 | 2,5 (25) | 600 | 630 | 22 | 12 | |
| Тройник переходной 820х14-630х14-1,6 119 ОСТ 34.10.764-97 | 119 | 1,6 (16) | 14 | ||||
| Тройник переходной 820х11-630х10-1,0 120 ОСТ 34.10.764-97 | 120 | 1,0 (10) | 11 | 10 | |||
| Тройник переходной 820х22-720х14-2,5 121 ОСТ 34.10.764-97 | 121 | 2,5 (25) | 700 | 720 | 22 | 14 | |
| Тройник переходной 820х18-720х9-1,6 122 ОСТ 34.10.764-97 | 122 | 1,6 (16) | 18 | 9 | |||
| Тройник переходной 820х11-720х9-1,0 123 ОСТ 34.10.764-97 | 123 | 1,0 (10) | 11 | ||||
| Тройник переходной 1020х18-219х7-2,5 124 ОСТ 34.10.764-97 | 124 | 2,5 (25) | 200 | 1020 | 219 | 18 | 7 |
| Тройник переходной 1020х14-219х7-1,6 125 ОСТ 34.10.764-97 | 125 | 1,6 (16) | 14 | ||||
| Тройник переходной 1020х18-273х8-2,5 126 ОСТ 34.10.764-97 | 126 | 2,5 (25) | 250 | 273 | 18 | 8 | |
| Тройник переходной 1020х14-273х8-1,6 127 ОСТ 34.10.764-97 | 127 | 1,6 (16) | 14 | ||||
| Тройник переходной 1020х18-325х10-2,5 128 ОСТ 34.10.764-97 | 128 | 2,5 (25) | 300 | 325 | 18 | 10 | |
| Тройник переходной 1020х14-325х8-1,6 129 ОСТ 34.10.764-97 | 129 | 1,6 (16) | 14 | 8 | |||
| Тройник переходной 1020х18-377х15-2,5 130 ОСТ 34.10.764-97 | 130 | 2,5 (25) | 350 | 377 | 18 | 15 | |
| Тройник переходной 1020х14-377х9-1,6 131 ОСТ 34.10.764-97 | 131 | 1,6 (16) | 14 | 9 | |||
| Тройник переходной 1020х18-426х16-2,5 132 ОСТ 34.10.764-97 | 132 | 2,5 (25) | 400 | 426 | 18 | 16 | |
| Тройник переходной 1020х14-426х9-1,6 133 ОСТ 34.10.764-97 | 133 | 1,6 (16) | 14 | 9 | |||
| Тройник переходной 1020х22-530х11-2,5 134 ОСТ 34.10.764-97 | 134 | 2,5 (25) | 500 | 530 | 22 | 11 | |
| Тройник переходной 1020х14-530х11-1,6 135 ОСТ 34.10.764-97 | 135 | 1,6 (16) | 14 | ||||
| Тройник переходной 1020х14-530х8-1,0 136 ОСТ 34.10.764-97 | 136 | 1,0 (10) | 8 | ||||
| Тройник переходной 1020х22-630х14-2,5 137 ОСТ 34.10.764-97 | 137 | 2,5 (25) | 600 | 630 | 22 | 14 | |
| Тройник переходной 1020х18-630х10-1,6 138 ОСТ 34.10.764-97 | 138 | 1,6 (16) | 18 | 10 | |||
| Тройник переходной 1020х14-630х10-1,0 139 ОСТ 34.10.764-97 | 139 | 1,0 (10) | 600 | 14 | 10 | ||
| Тройник переходной 1020х22-720х18-2,5 140 ОСТ 34.10.764-97 | 140 | 2,5 (25) | 700 | 720 | 22 | 18 | |
| Тройник переходной 1020х18-720х11-1,6 141 ОСТ 34.10.764-97 | 141 | 1,6 (16) | 18 | 11 | |||
| Тройник переходной 1020х14-720х9-1,0 142 ОСТ 34.10.764-97 | 142 | 1,0 (10) | 700 | 14 | 9 | ||
| Тройник переходной 1020х25-820х18-2,5 143 ОСТ 34.10.764-97 | 143 | 2,5 (25) | 800 | 820 | 25 | 18 | |
| Тройник переходной 1020х18-820х14-1,6 144 ОСТ 34.10.764-97 | 144 | 1,6 (16) | 18 | 14 | |||
| Тройник переходной 1020х14-820х9-1,0 145 ОСТ 34.10.764-97 | 145 | 1,0 (10) | 14 | 9 | |||
| Тройник переходной 1220х18-159х5-2,5 146 ОСТ 34.10.764-97 | 146 | 2,5 (25) | 150 | 1220 | 159 | 18 | 5 |
| Тройник переходной 1220х18-219х7-2,5 147 ОСТ 34.10.764-97 | 147 | 200 | 219 | 7 | |||
| Тройник переходной 1220х11-219х7-1,6 148 ОСТ 34.10.764-97 | 148 | 1,6 (16) | 11 | ||||
| Тройник переходной 1220х18-219х11-2,5 149 ОСТ 34.10.764-97 | 149 | 2,5 (25) | 250 | 273 | 18 | 11 | |
| Тройник переходной 1220х14-219х8-1,6 150 ОСТ 34.10.764-97 | 150 | 1,6 (16) | 14 | 8 | |||
| Тройник переходной 1220х18-219х13-2,5 151 ОСТ 34.10.764-97 | 151 | 2,5 (25) | 300 | 325 | 18 | 13 | |
| Тройник переходной 1220х14-219х8-1,6 152 ОСТ 34.10.764-97 | 152 | 1,6 (16) | 14 | 8 | |||
| Тройник переходной 1220х22-377-2,5 153 ОСТ 34.10.764-97 | 153 | 2,5 (25) | 350 | 377 | 22 | 9 | |
| Тройник переходной 1220х14-377х9-1,6 154 ОСТ 34.10.764-97 | 154 | 1,6 (16) | 14 | ||||
| Тройник переходной 1220х22-426х12-2,5 155 ОСТ 34.10.764-97 | 155 | 2,5 (25) | 400 | 426 | 22 | 12 | |
| Тройник переходной 1220х14-426х16-1,6 156 ОСТ 34.10.764-97 | 156 | 1,6 (16) | 400 | 14 | 16 | ||
| Тройник переходной 1220х22-530х14-2,5 157 ОСТ 34.10.764-97 | 157 | 2,5 (25) | 500 | 530 | 22 | 14 | |
| Тройник переходной 1220х18-530х8-1,6 158 ОСТ 34.10.764-97 | 158 | 1,6 (16) | 18 | 8 | |||
| Тройник переходной 1220х14-530х8-1,0 159 ОСТ 34.10.764-97 | 159 | 1,0 (10) | 14 | ||||
| Тройник переходной 1220х22-630х18-2,5 160 ОСТ 34.10.764-97 | 160 | 2,5 (25) | 600 | 630 | 22 | 18 | |
| Тройник переходной 1220х18-630х12-1,6 161 ОСТ 34.10.764-97 | 161 | 1,6 (16) | 18 | 12 | |||
| Тройник переходной 1220х14-630х10-1,6 162 ОСТ 34.10.764-97 | 162 | 1,0 (10) | 14 | 10 | |||
| Тройник переходной 1220х25-720х18-2,5 163 ОСТ 34.10.764-97 | 163 | 2,5 (25) | 700 | 720 | 25 | 18 | |
| Тройник переходной 1220х18-720х14-1,6 164 ОСТ 34.10.764-97 | 164 | 1,6 (16) | 18 | 14 | |||
| Тройник переходной 1220х14-720х9-1,0 165 ОСТ 34.10.764-97 | 165 | 1,0 (10) | 14 | 9 | |||
| Тройник переходной 1220х25-820х22-2,5 166 ОСТ 34.10.764-97 | 166 | 2,5 (25) | 800 | 820 | 25 | 22 | |
| Тройник переходной 1220х22-820х11-1,6 167 ОСТ 34.10.764-97 | 167 | 1,6 (16) | 22 | 11 | |||
| Тройник переходной 1220х14-820х9-1,0 168 ОСТ 34.10.764-97 | 168 | 1,0 (10) | 14 | 9 | |||
| Тройник переходной 1220х25-1020х10-1,6 169 ОСТ 34.10.764-97 | 169 | 1,6 (16) | 1000 | 1020 | 25 | 10 | |
| Тройник переходной 1220х18-1020х10-1,0 170 ОСТ 34.10.764-97 | 170 | 1,0 (10) | 18 | ||||
| Тройник переходной 1420х14-219х7-1,6 171 ОСТ 34.10.764-97 | 171 | 1,6 (16) | 200 | 1420 | 219 | 14 | 7 |
| Тройник переходной 1420х14-273х11-1,6 172 ОСТ 34.10.764-97 | 172 | 250 | 273 | 11 | |||
| Тройник переходной 1420х14-325х13-1,6 173 ОСТ 34.10.764-97 | 173 | 300 | 325 | 13 | |||
| Тройник переходной 1420х14-325х8-1,0 174 ОСТ 34.10.764-97 | 174 | 1,0 (10) | 8 | ||||
| Тройник переходной 1420х14-377х15-1,6 175 ОСТ 34.10.764-97 | 175 | 1,6 (16) | 350 | 377 | 15 | ||
| Тройник переходной 1420х14-377х9-1,0 176 ОСТ 34.10.764-97 | 176 | 1,0 (10) | 9 | ||||
| Тройник переходной 1420х18-426х9-1,6 177 ОСТ 34.10.764-97 | 177 | 1,6 (16) | 400 | 426 | 18 | ||
| Тройник переходной 1420х14-426х9-1,0 178 ОСТ 34.10.764-97 | 178 | 1,0 (10) | 14 | ||||
| Тройник переходной 1420х18-530х11-1,6 179 ОСТ 34.10.764-97 | 179 | 1,6 (16) | 500 | 530 | 18 | 11 | |
| Тройник переходной 1420х14-530х8-1,0 180 ОСТ 34.10.764-97 | 180 | 14 | 8 | ||||
| Тройник переходной 1420х18-630х14-1,6 181 ОСТ 34.10.764-97 | 181 | 1,6 (16) | 600 | 630 | 18 | 14 | |
| Тройник переходной 1420х14-630х10-1,0 182 ОСТ 34.10.764-97 | 182 | 1,0 (10) | 14 | 10 | |||
| Тройник переходной 1420х14-630х8-0,6 183 ОСТ 34.10.764-97 | 183 | 0,6 (6) | 8 | ||||
| Тройник переходной 1420х22-720х9-1,6 184 ОСТ 34.10.764-97 | 184 | 1,6 (16) | 700 | 720 | 22 | 9 | |
| Тройник переходной 1420х14-720х11-1,0 185 ОСТ 34.10.764-97 | 185 | 1,0 (10) | 14 | 11 | |||
| Тройник переходной 1420х14-720х9-0,6 186 ОСТ 34.10.764-97 | 186 | 0,6 (6) | 9 | ||||
| Тройник переходной 1420х22-820х12-1,6 187 ОСТ 34.10.764-97 | 187 | 1,6 (16) | 800 | 820 | 22 | 12 | |
| Тройник переходной 1420х18-820х9-1,0 188 ОСТ 34.10.764-97 | 188 | 1,0 (0) | 18 | 9 | |||
| Тройник переходной 1420х14-820х9-0,6 189 ОСТ 34.10.764-97 | 189 | 0,6 (6) | 14 | ||||
| Тройник переходной 1420х22-1020х18-1,6 190 ОСТ 34.10.764-97 | 190 | 1,6 (16) | 1000 | 1020 | 22 | 18 | |
| Тройник переходной 1420х18-1020х10-1,0 191 ОСТ 34.10.764-97 | 191 | 1,0 (10) | 18 | 10 | |||
| Тройник переходной 1420х14-1020х10-0,6 192 ОСТ 34.10.764-97 | 192 | 0,6 (6) | 14 | ||||
| Тройник переходной 1420х22-1220х22-1,6 193 ОСТ 34.10.764-97 | 193 | 1,6 (16) | 1200 | 1220 | 22 | 22 | |
| Тройник переходной 1420х22-1220х18-1,0 194 ОСТ 34.10.764-97 | 194 | 1,0 (10) | 18 | 14 | |||
| Тройник переходной 1420х22-1220х11-0,6 195 ОСТ 34.10.764-97 | 195 | 0,6 (6) | 14 | 11 | |||
| Тройник переходной 1620х18-219х7-1,6 196 ОСТ 34.10.764-97 | 196 | 1,6 (16) | 200 | 1620 | 219 | 18 | 7 |
| Тройник переходной 1620х18-273х8-1,6 197 ОСТ 34.10.764-97 | 197 | 250 | 273 | 8 | |||
| Тройник переходной 1620х18-325х8-1,6 198 ОСТ 34.10.764-97 | 198 | 1,6 (16) | 300 | 325 | |||
| Тройник переходной 1620х18-377х9-1,6 199 ОСТ 34.10.764-97 | 199 | 350 | 377 | 9 | |||
| Тройник переходной 1620х14-377х9-1,0 200 ОСТ 34.10.764-97 | 200 | 1,0 (10) | 14 | ||||
| Тройник переходной 1620х18-426х12-1,6 201 ОСТ 34.10.764-97 | 201 | 1,6 (16) | 400 | 426 | 18 | 12 | |
| Тройник переходной 1620х14-426х9-1,0 202 ОСТ 34.10.764-97 | 202 | 1,0 (10) | 14 | 9 | |||
| Тройник переходной 1620х18-530х14-1,6 203 ОСТ 34.10.764-97 | 203 | 1,6 (16) | 500 | 530 | 18 | 14 | |
| Тройник переходной 1620х14-530х10-1,0 204 ОСТ 34.10.764-97 | 204 | 1,0 (10) | 14 | 10 | |||
| Тройник переходной 1620х14-530х8-0,6 205 ОСТ 34.10.764-97 | 205 | 0,6 (6) | 14 | 8 | |||
| Тройник переходной 1620х22-630х10-1,6 206 ОСТ 34.10.764-97 | 206 | 1,6 (16) | 600 | 630 | 22 | 10 | |
| Тройник переходной 1620х14-630х10-1,0 207 ОСТ 34.10.764-97 | 207 | 1,0 (10) | 14 | ||||
| Тройник переходной 1620х14-630х8-0,6 208 ОСТ 34.10.764-97 | 208 | 0,6 (6) | 14 | 8 | |||
| Тройник переходной 1620х22-630х14-1,6 209 ОСТ 34.10.764-97 | 209 | 1,6 (16) | 700 | 720 | 22 | 14 | |
| Тройник переходной 1620х18-630х9-1,0 210 ОСТ 34.10.764-97 | 210 | 1,0 (10) | 18 | 9 | |||
| Тройник переходной 1620х14-630х9-0,6 211 ОСТ 34.10.764-97 | 211 | 0,6 (6) | 14 | ||||
| Тройник переходной 1620х22-820х18-1,6 212 ОСТ 34.10.764-97 | 212 | 1,6 (16) | 800 | 820 | 22 | 18 | |
| Тройник переходной 1620х18-820х9-1,0 213 ОСТ 34.10.764-97 | 213 | 1,0 (10) | 18 | 9 | |||
| Тройник переходной 1620х14-820х9-0,6 214 ОСТ 34.10.764-97 | 214 | 0,6 (6) | 14 | ||||
| Тройник переходной 1620х25-1020х18-1,6 215 ОСТ 34.10.764-97 | 215 | 1,6 (16) | 1000 | 1020 | 25 | 18 | |
| Тройник переходной 1620х18-1020х12-1,0 216 ОСТ 34.10.764-97 | 216 | 1,0 (10) | 18 | 12 | |||
| Тройник переходной 1620х14-1020х10-0,6 217 ОСТ 34.10.764-97 | 217 | 0,6 (6) | 14 | 10 | |||
| Тройник переходной 1620х25-1220х22-1,6 218 ОСТ 34.10.764-97 | 218 | 1,6 (16) | 1200 | 1220 | 25 | 22 | |
| Тройник переходной 1620х22-1220х11-1,0 219 ОСТ 34.10.764-97 | 219 | 1,0 (10) | 22 | 11 | |||
| Тройник переходной 1620х14-1220х11-0,6 220 ОСТ 34.10.764-97 | 220 | 0,6 (6) | 14 | ||||
| Тройник переходной 1620х25-1420х25-1,6 221 ОСТ 34.10.764-97 | 221 | 1,6 (16) | 1400 | 1420 | 25 | 25 | |
| Тройник переходной 1620×22-1420×14-1,0 222 ОСТ 34.10.764-97 | 222 | 1,0 (10) | 22 | 14 | |||
| Тройник переходной 1620×14-1420×14-0,6 223 ОСТ 34.10.764-97 | 223 | 0,6 (6) | 14 |
Цены на тройники сварные переходные ОСТ 34-10-764-97
| Условный проход | Стенка | Ру, МПа | Масса, кг | Цена за шт. с НДС |
| 500 х 400 | 14 х 10 | 2,5 | 132,3 | 18522 |
| 500 х 400 | 11х9 | 1,6 | 106,6 | 14924 |
| 600 х 400 | 14 х 12 | 2,5 | 180,8 | 25312 |
| 600 х 400 | 12 х 9 | 1,6 | 153,3 | 21462 |
| 600 х 500 | 18 х 8 | 2,5 | 208,4 | 29176 |
| 600 х 500 | 12 х 11 | 1,6 | 157,9 | 22106 |
| 600 х 500 | 10 х 8 | 1.0 | 128,8 | 18032 |
| 700 х 400 | 18 х 9 | 2,5 | 279,4 | 39116 |
| 700 х 400 | 11 х 9 | 1,6 | 182,2 | 25508 |
| 700 х 500 | 18 х 11 | 2,5 | 281,8 | 39452 |
| 700 х 500 | 14 х 8 | 1,6 | 218,4 | 30576 |
| 700 х 600 | 18 х 14 | 2,5 | 297,9 | 41706 |
| 700 х 600 | 14 х 10 | 1,6 | 230,9 | 32326 |
| 700 х 600 | 11 х 8 | 1.0 | 172,5 | 24150 |
| 800 х 400 | 18 х 10 | 2,5 | 354,7 | 42564 |
| 800 х 400 | 12 х 14 | 1,6 | 245 | 34300 |
| 800 х 500 | 18 х 14 | 2,5 | 365,4 | 43848 |
| 800 х 500 | 11х11 | 1,6 | 230,2 | 32228 |
| 800 х 600 | 22 х 12 | 2,5 | 428 | 51360 |
| 800 х 600 | 14 х 12 | 1,6 | 296,1 | 41454 |
| 800 х 600 | 11 х 10 | 1.0 | 239,7 | 33558 |
| 800 х 700 | 22 х 14 | 2,5 | 477,3 | 57276 |
| 800 х 700 | 18 х 9 | 1,6 | 376,8 | 45216 |
| 800 х 700 | 11 х 9 | 1.0 | 252,3 | 35322 |
| 1000 х 400 | 18 х 16 | 2,5 | 456,1 | 52452 |
| 1000 х 400 | 14 х 9 | 1,6 | 349,6 | 40204 |
| 1000 х 500 | 22 х 11 | 2,5 | 530,5 | 61008 |
| 1000 х 500 | 14 х 11 | 1.6 | 353,9 | 40700 |
| 1000 х 500 | 14 х 8 | 1.0 | 343,2 | 39468 |
| 1000 х 600 | 22 х 14 | 2,5 | 548,4 | 63066 |
| 1000 х 600 | 18 х 10 | 1.6 | 438,4 | 50416 |
| 1000 х 600 | 14 х 10 | 1.0 | 353 | 40595 |
| 1000 х 700 | 22 х 18 | 2.5 | 676,7 | 77821 |
| 1000 х 700 | 18 х 11 | 1,6 | 530,6 | 61019 |
| 1000 х 700 | 14 х 9 | 1.0 | 415,4 | 47771 |
| 1000 х 800 | 25 х 18 | 2,5 | 735,8 | 84617 |
| 1000 х 800 | 18 х 14 | 1,6 | 537,4 | 61801 |
| 1000 х 800 | 14 х 9 | 1.0 | 418,8 | 48162 |
| 1200 х 400 | 22 х 12 | 2,5 | 652,3 | 75015 |
| 1200 х 400 | 14 х 16 | 1,6 | 422,9 | 48634 |
| 1200 х 500 | 22 х 14 | 2,5 | 650,4 | 74796 |
| 1200 х 500 | 18 х 8 | 1,6 | 522,8 | 60122 |
| 1200 х 500 | 14 х 8 | 1.0 | 412,6 | 47449 |
| 1200 х 600 | 22 х 18 | 2,5 | 670 | 77050 |
| 1200 х 600 | 18 х 12 | 1,6 | 535,8 | 61617 |
| 1200 х 600 | 14 х 10 | 1.0 | 428,9 | 49324 |
| 1200 х 700 | 25 х 18 | 2,5 | 884,6 | 101729 |
| 1200 х 700 | 18 х 14 | 1,6 | 647,9 | 74509 |
| 1200 х 700 | 14 х 9 | 1.0 | 510 | 58650 |
| 1200 х 800 | 25 х 22 | 2,5 | 901,9 | 103719 |
| 1200 х 800 | 22 х 11 | 1,6 | 792,7 | 91161 |
| 1200 х 800 | 14 х 9 | 1.0 | 490,6 | 56419 |
| 1200 х 1000 | 25 х 10 | 1,6 | 948,8 | 109112 |
| 1200 х 1000 | 18 х 10 | 1.0 | 717,4 | 82501 |
| 1400 х 400 | 18 х 9 | 1,6 | 619,8 | 71277 |
| 1400 х 400 | 14 х 9 | 1.0 | 487,1 | 56017 |
| 1400 х 500 | 18 х 11 | 1,6 | 618,4 | 71116 |
| 1400 х 500 | 14 х 8 | 1.0 | 481,3 | 55350 |
| 1400 х 600 | 18 х 14 | 1,6 | 638,8 | 73462 |
| 1400 х 600 | 14 х 10 | 1.0 | 487,7 | 56086 |
| 1400 х 600 | 14 х 8 | 0.6 | 482,1 | 55442 |
| 1400 х 700 | 22 х 9 | 1,6 | 880 | 101200 |
| 1400 х 700 | 14 х 11 | 1.0 | 587,8 | 67597 |
| 1400 х 700 | 14 х 9 | 0.6 | 575,1 | 66137 |
| 1400 х 800 | 22 х 12 | 1,6 | 878,5 | 101028 |
| 1400 х 800 | 18 х 9 | 1.0 | 758 | 87170 |
| 1400 х 800 | 14 х 9 | 0.6 | 591,4 | 68011 |
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
Вам также может понравиться
