Заглушки исполнение 3

Цена по запросу

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

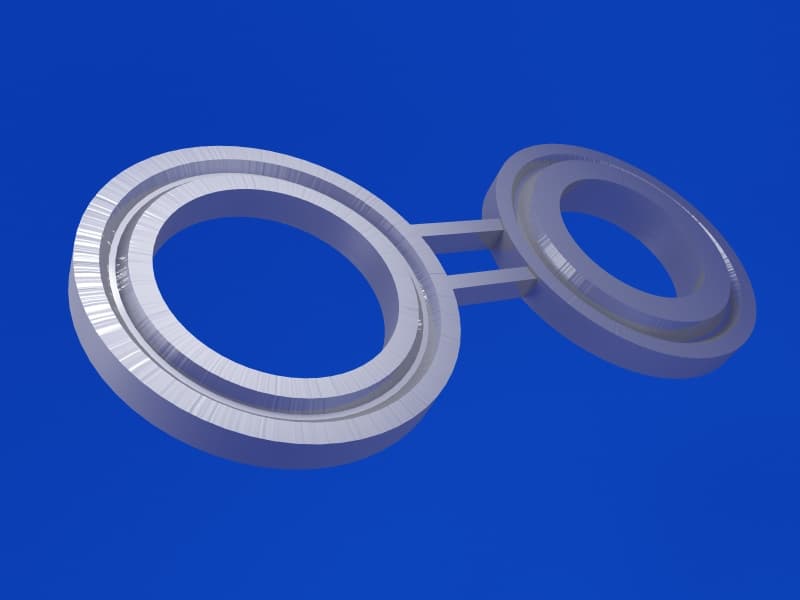

Чертеж заглушки исполнение 3

чертеж заглушки-3

Заглушки поворотные на условное давление от 1,6 до 16 МПа и температуру от -70 до 450 °С, применаются в химической, газовой, нефтяной и других смежных отраслях промышленности.

Заглушки поворотные предназначены для работы со средами, вызывающими скорость проникновения коррозии не более 0,4 мм. в год, а также для сред, вызывающих коррозионное растрескивание металла.

Исполнение 3: заглушки поворотные под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа.

Заглушки поворотные исполнение 3 под прокладку овального сечения на условное давление 6,3 МПа:

Dy	D	d1	d2	d3	A	B	b	b1	b2	h	h3	r	d	Масса
50	102	47	46	85	135	50	32	36	12	2	8	4	10	3,0
80	133	77	76	115	170	50	36	40	12	2	8	4	10	6,0
100	170	94	94	145	200	60	36	40	12	2	8	4	10	10,0
150	240	142	142	205	280	80	41	45	12	2	8	4	10	23,0
200	285	198	196	265	345	75	46	50	12	2	8	4	10	34,0
250	345	246	244	320	400	95	51	55	12	2	8	4	16	55,0
300	410	294	294	375	460	95	54	60	12	3	8	4	16	83,0
350	465	342	342	420	525	100	54	60	12	3	8	4	20	107,0
400	535	386	386	480	585	100	59	65	12	3	8	4	20	156,0

Заглушки поворотные исполнение 3 под прокладку овального сечения на условное давление 10,0 МПа:

Dy	D	d1	d2	d3	A	B	b	b1	b2	h	h3	r	d	Масса
50	102	45	45	85	145	50	36	40	12	2	8	4	10	4,0
80	150	75	75	115	180	50	36	40	12	2	8	4	10	8,0
100	175	95	95	145	210	60	41	45	12	2	8	4	10	12,5
150	250	136	136	205	290	60	46	50	12	2	8	4	10	29,5
200	285	190	190	265	360	80	56	60	12	2	8	4	16	43,0
250	345	236	236	320	430	95	61	65	12	2	8	4	16	68,0
300	410	284	284	375	500	95	69	75	12	3	8	4	20	109,0
350	465	332	332	420	560	95	69	75	17	3	11	5,8	20	135,0
400	535	376	376	480	620	95	74	80	17	3	11	5,8	20	196,0

Заглушки поворотные исполнение 3 под прокладку овального сечения на условное давление 16,0 МПа:

Dy	D	d1	d2	d3	A	B	b	b1	b2	h	h3	r	d	Масса
25	68	25	22	50	100	40	26	30	9	2	6,5	2,8	10	1,5
50	115	45	45	95	145	50	41	45	12	2	8	4	10	6,0
80	150	75	75	130	180	50	46	50	12	2	8	4	10	11,0
100	175	92	92	145	210	80	46	50	12	2	8	4	16	14,0
150	250	136	136	205	290	80	56	60	14	2	10	4,2	16	35,5
200	315	190	190	275	360	80	66	70	17	2	11	5,8	16	63,5
250	380	236	236	330	430	100	76	80	17	2	11	5,8	20	107,0
300	410	284	284	380	500	100	84	90	23	3	14	8,5	20	126,0
400	595	356	356	480	660	100	94	100	23	3	14	8,5	20	330,0
