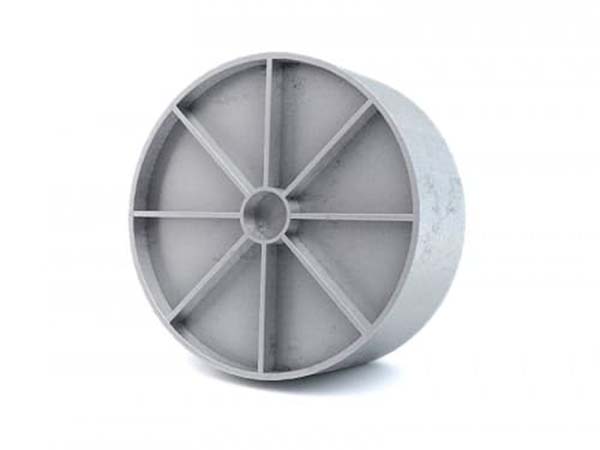

ОСТ 34-42-759-85 распространяется на плоские приварные заглушки с ребрами из углеродистых и низколегированных сталей для трубопроводов тепловых электростанций.
Соответствует требованиям "Правил пара и горячей воды" и СН и П3.05.05-84.
Чертеж заглушки ОСТ 34-42-759-85
Обозначение заглушки приварной с ребрами |
Давление МПа (кгс/с м²)2) |
DУ |
DН |
DН1 |
S |
Масса, кг |
| Заглушка ОСТ 34-42-759-85 01 | Ру4,0 (40) | 300 | 325 | 89 | 8 | 34,8 |
| Заглушка ОСТ 34-42-759-85 02 | 350 | 377 | 9 | 50,2 | ||
| Заглушка ОСТ 34-42-759-85 03 | 400 | 426 | 61,5 | |||
| Заглушка ОСТ 34-42-759-85 04 | Ру2,5 (25) | 53,3 | ||||
| Заглушка ОСТ 34-42-759-85 05 | 500 | 530 | 159 | 8 | 75,5 | |
| Заглушка ОСТ 34-42-759-85 06 | Ру1,6 (16) | 75,9 | ||||
| Заглушка ОСТ 34-42-759-85 07 | Ру2,5 (25) | 600 | 530 | 12 | 133 | |
| Заглушка ОСТ 34-42-759-85 08 | Ру1,6 (16) | 8 | 104 | |||
| Заглушка ОСТ 34-42-759-85 09 | Ру1,0 (10) | 88,8 | ||||
| Заглушка ОСТ 34-42-759-85 10 | Ру2,5 (25) | 700 | 720 | 9 | 158,8 | |
| Заглушка ОСТ 34-42-759-85 11 | Ру1,6 (16) | 145 | ||||
| Заглушка ОСТ 34-42-759-85 12 | Ру1,0 (10) | 219 | 120 | |||
| Заглушка ОСТ 34-42-759-85 13 | Ру0,6 (6) | 800 | 820 | 11 | 100 | |
| Заглушка ОСТ 34-42-759-85 14 | Ру2,5 (25) | 249 | ||||
| Заглушка ОСТ 34-42-759-85 15 | Ру1,60 (16,0) | 9 | 196 | |||
| Заглушка ОСТ 34-42-759-85 16 | Ру1,00 (10,0) | 159 | ||||
| Заглушка ОСТ 34-42-759-85 17 | Ру0,60 (6,0) | 138,5 | ||||
| Заглушка ОСТ 34-42-759-85 18 | Ру2,50 (25,0) | 1000 | 1020 | 14 | 455 | |
| Заглушка ОСТ 34-42-759-85 19 | Ру1,60 (16,0) | 10 | 343 | |||
| Заглушка ОСТ 34-42-759-85 20 | Ру0,6 (6) и 0,4 (4) | 250,6 | ||||
| Заглушка ОСТ 34-42-759-85 21 | Ру1,60 (16,0) | 1200 | 1220 | 273 | 11 | 544 |
| Заглушка ОСТ 34-42-759-85 22 | Ру1,00 (10,0) | 449 | ||||
| Заглушка ОСТ 34-42-759-85 23 | Ру0,60 (6,0) | 381,9 | ||||
| Заглушка ОСТ 34-42-759-85 24 | Ру0,40 (4,0) | 330 | ||||
| Заглушка ОСТ 34-42-759-85 25 | Ру0,25 (2,5) | 275,5 | ||||
| Заглушка ОСТ 34-42-759-85 26 | Ру1,00 (10,0) | 1400 | 1420 | 14 | 715 | |
| Заглушка ОСТ 34-42-759-85 27 | Ру0,60 (6,0) | 596,5 | ||||
| Заглушка ОСТ 34-42-759-85 28 | Ру0,40 (4,0) | 518 | ||||
| Заглушка ОСТ 34-42-759-85 29 | Ру0,25 (2,5) | 446 | ||||
| Заглушка ОСТ 34-42-759-85 30 | Ру1,00 (10,0) | 1600 | 1620 | 741,68 | ||
| Заглушка ОСТ 34-42-759-85 31 | Ру0,60 (6,0) | 690,46 | ||||
| Заглушка ОСТ 34-42-759-85 32 | Ру0,40 (4,0) | 483,24 | ||||
| Заглушка ОСТ 34-42-759-85 33 | Ру0,25 (2,5) | 383,24 | ||||
| Заглушка ОСТ 34-42-759-85 34 | Рраб 2,1 (21,0) t=415 0С | 500 | 530 | 159 | 8 | 179,82 |
| Заглушка ОСТ 34-42-759-85 35 | 700 | 720 | 11 | 126,74 | ||
| Заглушка ОСТ 34-42-759-85 36 | 800 | 820 | 219 | 195,61 |
Технические условия
Условное давление Ру, МПа (кгс/с м²) |
Рабочее давление Рраб, МПа (кгс/с м²) для температуры среды, 0 С. |
|||||
200 |
250 |
300 |
350 |
400 |
425 |
|
| 4,00 (40,0) | - | - | - | - | - | 2,00 (20,0) |
| 2,50 (25,0) | 2,5 (25) | 2,30 (23,0) | 1,90 (19,0) | 1,70 (17,0) | 1,5 (15,0) | 1,30 (13,0) |
| 1,60 (16,0) | 1,60 (16,0) | 1,40 (14,0) | 1,40 (14,0) | - | - | - |
| 1,00 (10,0) | 1,00 (10,0) | 0,90 (9,0) | 0,90 (9,0) | - | - | - |
| 0,63 | 0,60 (6,0) | 0,54 (5,4) | 0,54 (5,4) | - | - | - |
| -6,3 | ||||||
| 0,4 | 0,40 (4,0) | 0,35 (3,5) | 0,35 (3,5) | - | - | - |
| -4 | ||||||
| 0,25 | 0,25 (2,5) | 0,23 (23,0) | 0,23 (2,3) | - | - | - |
| -2,5 | ||||||
| Рраб=2,1 (21,0) t=415 0С | - | - | - | - | - | |
Цены на заглушки приварные ОСТ34-42-759-85
| Обозначение заглушки приварной с ребрами | Давление МПа (кгс/см2) | DУ | DН | DН1 | S | Масса, кг | Стоимость в руб. с НДС |
| 01 ОСТ34-42-759-85 | Ру4,0 (40) | 300 | 325 | 89 | 8 | 34,8 | 2 020 |
| 02 ОСТ34-42-759-85 | 350 | 377 | 9 | 50,2 | 2 900 | ||
| 03 ОСТ34-42-759-85 | 400 | 426 | 61,5 | 3 550 | |||
| 04 ОСТ34-42-759-85 | Ру2,5 (25) | 53,3 | 3 120 | ||||
| 05 ОСТ34-42-759-85 | 500 | 530 | 159 | 8 | 75,5 | 4 400 | |
| 06 ОСТ34-42-759-85 | Ру1,6 (16) | 75,9 | 4 400 | ||||
| 07 ОСТ34-42-759-85 | Ру2,5 (25) | 600 | 530 | 12 | 133 | 7 680 | |
| 08 ОСТ34-42-759-85 | Ру1,6 (16) | 8 | 104 | 6 000 | |||
| 09 ОСТ34-42-759-85 | Ру1,0 (10) | 88,8 | 5 200 | ||||
| 10 ОСТ34-42-759-85 | Ру2,5 (25) | 700 | 720 | 9 | 158,8 | 9 250 | |
| 11 ОСТ34-42-759-85 | Ру1,6 (16) | 145 | 8 400 | ||||
| 12 ОСТ34-42-759-85 | Ру1,0 (10) | 219 | 120 | 7 050 | |||
| 13 ОСТ34-42-759-85 | Ру0,6 (6) | 800 | 820 | 11 | 100 | 5 900 | |
| 14 ОСТ34-42-759-85 | Ру2,5 (25) | 249 | 14 400 | ||||
| 15 ОСТ34-42-759-85 | Ру1,60 (16,0) | 9 | 196 | 11 400 | |||
| 16 ОСТ34-42-759-85 | Ру1,00 (10,0) | 159 | 9 240 | ||||
| 17 ОСТ34-42-759-85 | Ру0,60 (6,0) | 138,5 | 8 000 | ||||
| 18 ОСТ34-42-759-85 | Ру2,50 (25,0) | 1000 | 1020 | 14 | 455 | 26 300 | |
| 19 ОСТ34-42-759-85 | Ру1,60 (16,0) | 10 | 343 | 19 950 | |||
| 20 ОСТ34-42-759-85 | Ру0,6 (6) и 0,4 (4) | 250,6 | 14 500 | ||||
| 21 ОСТ34-42-759-85 | Ру1,60 (16,0) | 1200 | 1220 | 273 | 11 | 544 | 31 400 |
| 22 ОСТ34-42-759-85 | Ру1,00 (10,0) | 449 | 26 000 | ||||
| 23 ОСТ34-42-759-85 | Ру0,60 (6,0) | 381,9 | 22 060 | ||||
| 24 ОСТ34-42-759-85 | Ру0,40 (4,0) | 330 | 19 060 | ||||
| 25 ОСТ34-42-759-85 | Ру0,25 (2,5) | 275,5 | 16 000 | ||||
| 26 ОСТ34-42-759-85 | Ру1,00 (10,0) | 1400 | 1420 | 14 | 715 | 41 300 | |
| 27ОСТ34-42-759-85 | Ру0,60 (6,0) | 596,5 | 34 500 | ||||
| 28ОСТ34-42-759-85 | Ру0,40 (4,0) | 518 | 30 050 | ||||
| 29ОСТ34-42-759-85 | Ру0,25 (2,5) | 446 | 25 800 | ||||
| 30ОСТ34-42-759-85 | Ру1,00 (10,0) | 1600 | 1620 | 741,68 | 43 400 | ||
| 31ОСТ34-42-759-85 | Ру0,60 (6,0) | 690,46 | 40 000 | ||||
| 32ОСТ34-42-759-85 | Ру0,40 (4,0) | 483,24 | 28 000 | ||||
| 33ОСТ34-42-759-85 | Ру0,25 (2,5) | 383,24 | 22 200 | ||||
| 34ОСТ34-42-759-85 | Рраб 2,1 (21,0) t=415 0 С | 500 | 530 | 159 | 8 | 179,82 | 10 400 |
| 35ОСТ34-42-759-85 | 700 | 720 | 11 | 126,74 | 7 350 | ||
| 36ОСТ34-42-759-85 | 800 | 820 | 219 | 195,61 | 11 350 |
